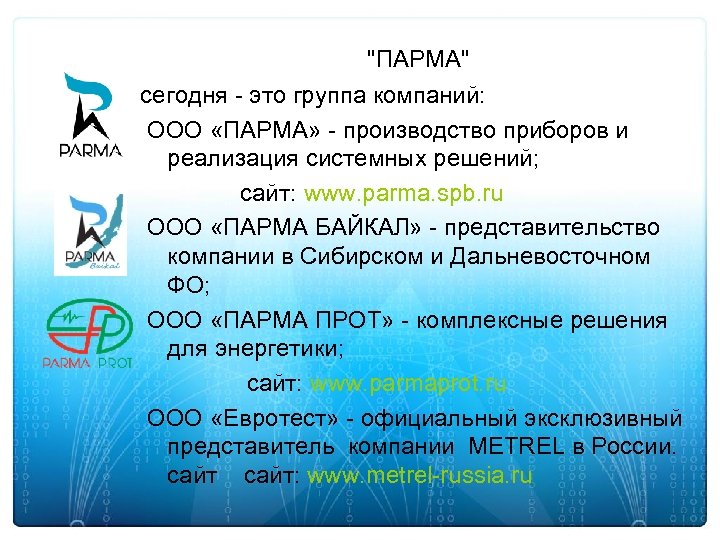

"ПАРМА" сегодня - это группа компаний: ООО «ПАРМА» - производство приборов и реализация системных решений; сайт: www. parma. spb. ru ООО «ПАРМА БАЙКАЛ» - представительство компании в Сибирском и Дальневосточном ФО; ООО «ПАРМА ПРОТ» - комплексные решения для энергетики; сайт: www. parmaprot. ru ООО «Евротест» - официальный эксклюзивный представитель компании METREL в России. сайт: www. metrel-russia. ru

СИСТЕМА МОНИТОРИНГА СИЛОВЫХ ТРАНСФОРМАТОРОВ ООО «ПАРМА» Система мониторинга предназначена для оценки технического состояния силовых трансформаторов, диагностического контроля, поиска дефектов, онлайн-контроля критических режимов трансформатора.

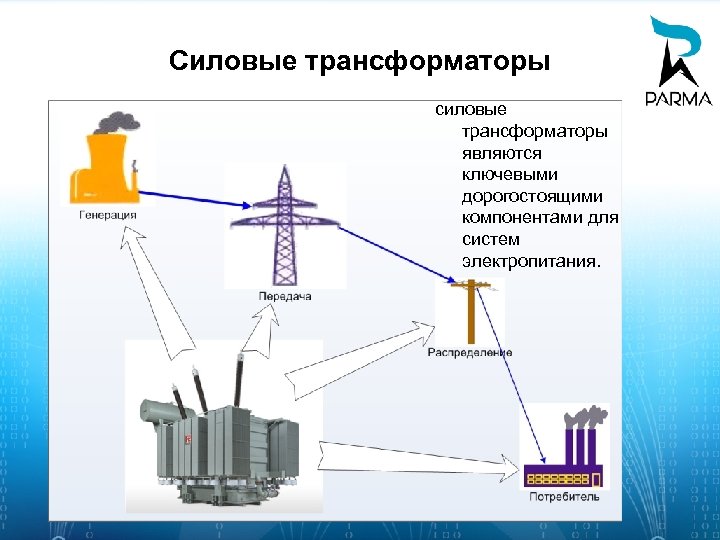

Силовые трансформаторы силовые трансформаторы являются ключевыми дорогостоящими компонентами для систем электропитания.

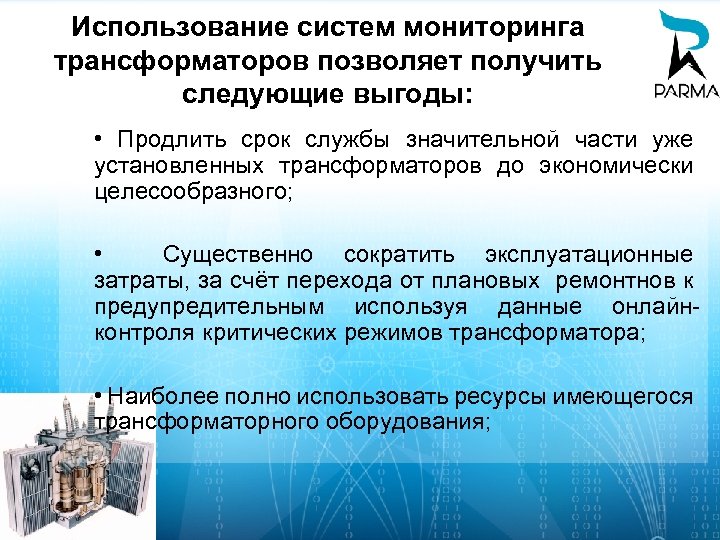

Использование систем мониторинга трансформаторов позволяет получить следующие выгоды: • Продлить срок службы значительной части уже установленных трансформаторов до экономически целесообразного; • Существенно сократить эксплуатационные затраты, за счёт перехода от плановых ремонтнов к предупредительным используя данные онлайнконтроля критических режимов трансформатора; • Наиболее полно использовать ресурсы имеющегося трансформаторного оборудования;

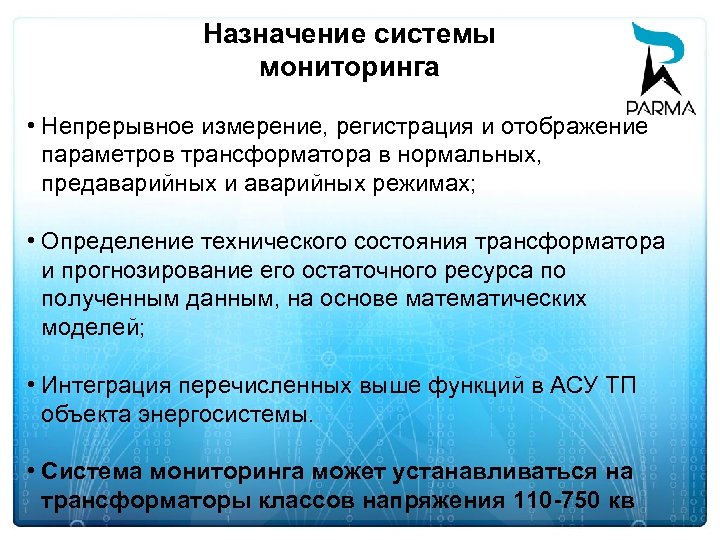

Назначение системы мониторинга • Непрерывное измерение, регистрация и отображение параметров трансформатора в нормальных, предаварийных и аварийных режимах; • Определение технического состояния трансформатора и прогнозирование его остаточного ресурса по полученным данным, на основе математических моделей; • Интеграция перечисленных выше функций в АСУ ТП объекта энергосистемы. • Система мониторинга может устанавливаться на трансформаторы классов напряжения 110 -750 кв

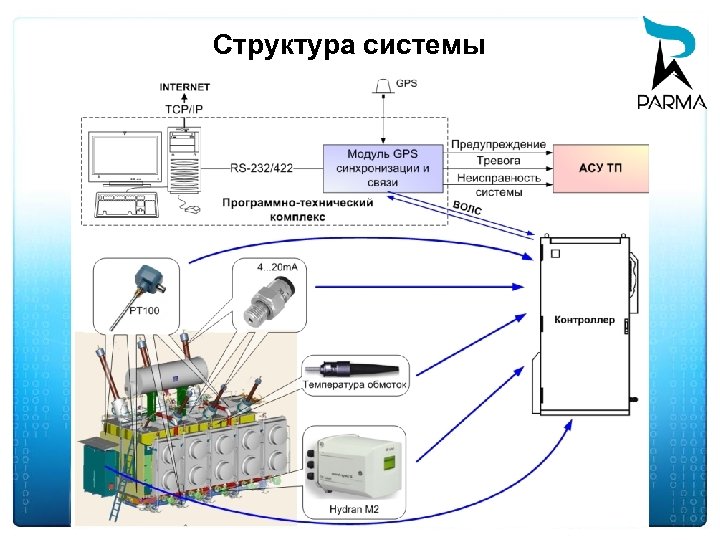

Структура системы

Свойства системы • Модульная структура построения; • Основное оборудование системы мониторинга устанавливается непосредственно на трансформатор; • Возможность интеграции в АСУ ТП объекта; • Автономность; • Передача данных на верхний уровень системы по волоконно-оптическим линиям связи; • Доступ к данным через WEB интерфейс из сети Internet;

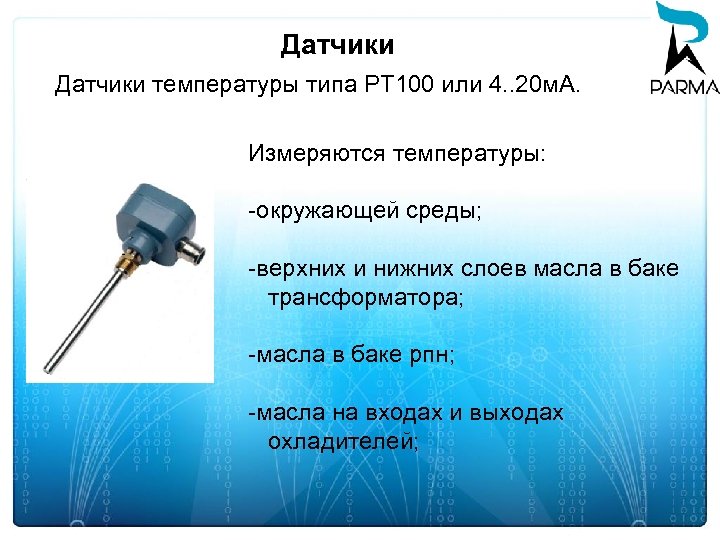

Датчики температуры типа PT 100 или 4. . 20 м. А. Измеряются температуры: -окружающей среды; -верхних и нижних слоев масла в баке трансформатора; -масла в баке рпн; -масла на входах и выходах охладителей;

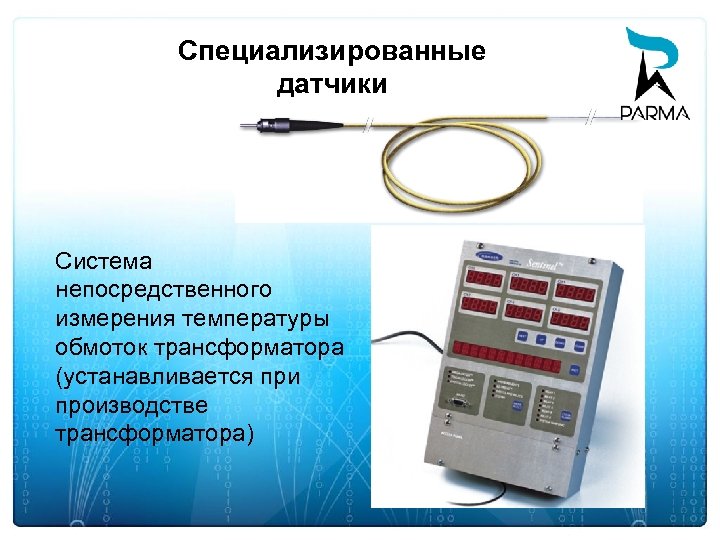

Специализированные датчики Система непосредственного измерения температуры обмоток трансформатора (устанавливается при производстве трансформатора)

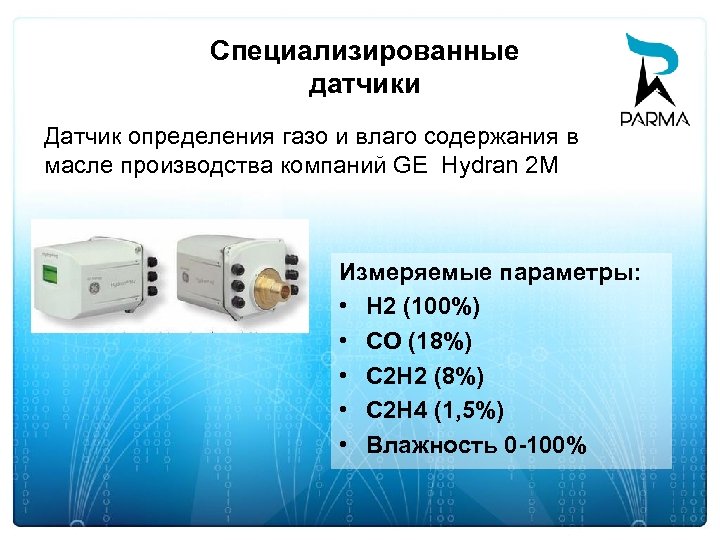

Специализированные датчики Датчик определения газо и влаго содержания в масле производства компаний GE Hydran 2 M Измеряемые параметры: • H 2 (100%) • CO (18%) • C 2 H 2 (8%) • C 2 H 4 (1, 5%) • Влажность 0 -100%

Дискретные сигналы • работа насосов и вентиляторов охладителей; • уровень масла в баке трансформатора; • защитное реле; • текущие значения напряжений и токов на высшей и низшей сторонах; • состояние РПН, номер текущей отпайки; • ток и напряжение двигателя привода РПН

Контроллер

Модуль М 10 - 32 дискретных, гальванически развязанных входа; -Интерфейс RS-422/485; - До 10 модулей датчиков PT 100 или 4. . 20 м. А (M 11 – M 18); -Оптические приемник и передатчик.

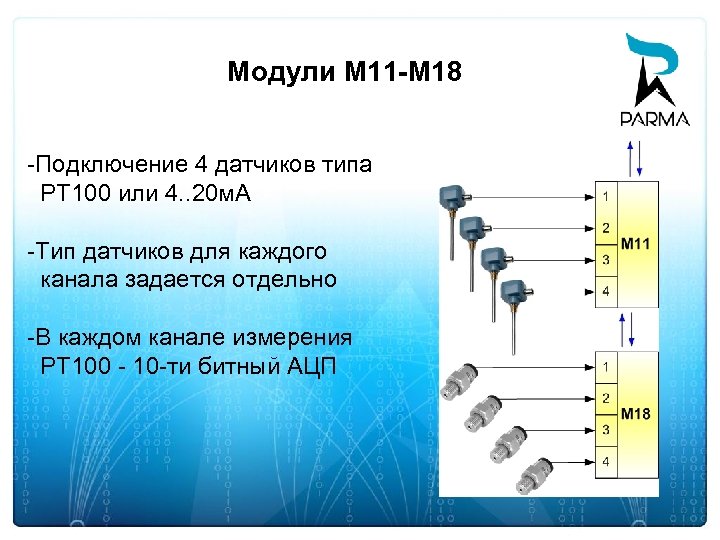

Модули М 11 -M 18 -Подключение 4 датчиков типа PT 100 или 4. . 20 м. А -Тип датчиков для каждого канала задается отдельно -В каждом канале измерения PT 100 - 10 -ти битный АЦП

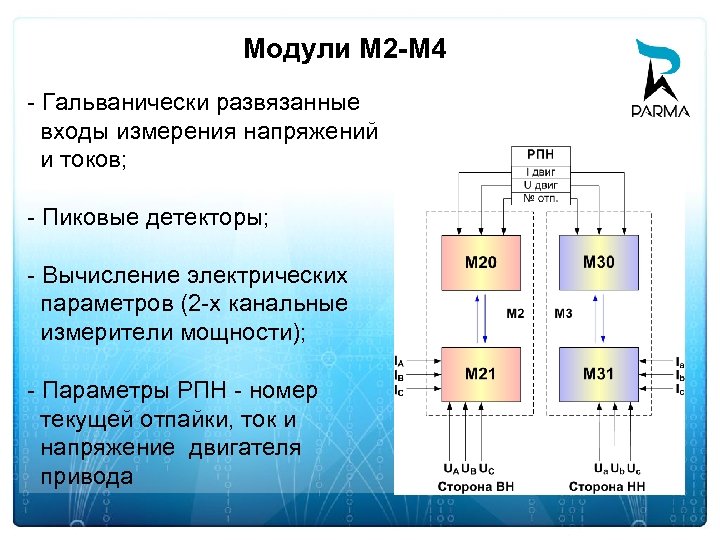

Модули М 2 -M 4 - Гальванически развязанные входы измерения напряжений и токов; - Пиковые детекторы; - Вычисление электрических параметров (2 -x канальные измерители мощности); - Параметры РПН - номер текущей отпайки, ток и напряжение двигателя привода

Модуль синхронизации времени и подключения к ПК

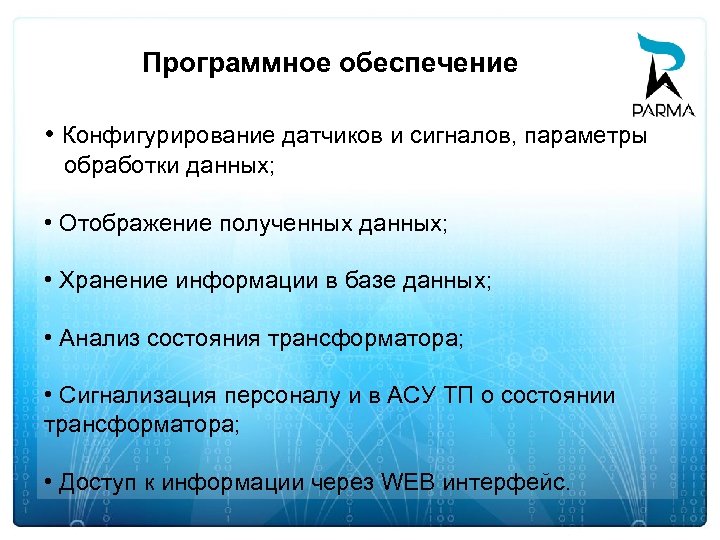

Программное обеспечение • Конфигурирование датчиков и сигналов, параметры обработки данных; • Отображение полученных данных; • Хранение информации в базе данных; • Анализ состояния трансформатора; • Сигнализация персоналу и в АСУ ТП о состоянии трансформатора; • Доступ к информации через WEB интерфейс.

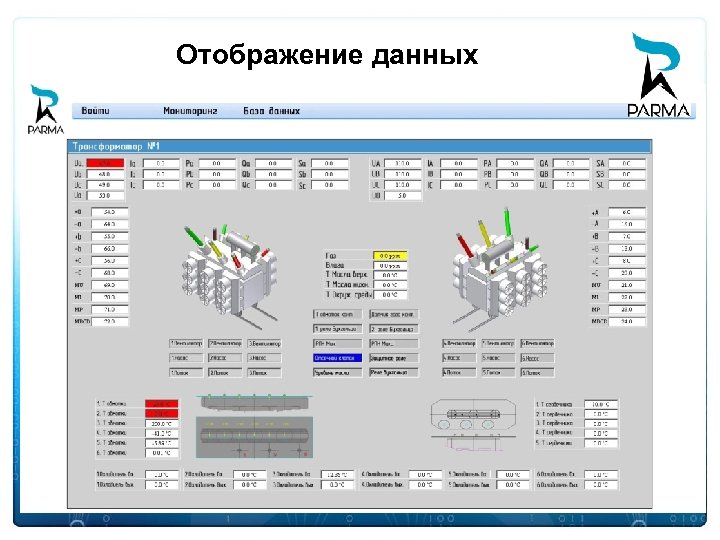

Отображение данных

Анализ состояния трансформатора • Определение изменения состояния изоляции высоковольтных вводов; • Вычисление состояния сердечника магнитопровода; • Вычисление состояния обмоток трансформатора; • Анализ влагосодержания и концентрации газов, растворенных в масле; • Прогнозирование остаточного ресурса трансформатора по методикам IEC 60354/IEEE и SIGRE; • Определение ресурса РПН; • Оценка эффективности и состояния системы охлаждения трансформатора.
