ПАРАМЕТРЫ ВИБРАЦИИ ВИБРОИЗОЛИРУЮЩИЕ УСТРОЙСТВА
Вибрации механические колебания, возникающие при работе машин и механизмов. • Вибрации возникают при работе практически всех машин из за соударений в зазорах, движения неуравновешенных масс и вращения недостаточно сбалансированных час тей. Усилившаяся вибрация механизма обычно свидетельствует о возникающих в нем неис правностях; • О вибрации также говорят в более узком смысле, подразумевая механические колебания, оказывающее ощутимое влияние на человека. В этом случае подразумевается частотный диапазон 1, 6— 1000 Гц.
По типу воздействия вибрации разделяются на две группы: Общие Местные (локальные) Передаются через руки или ноги Передаются через опорные человека, а также через поверхности на тело сидящего или предплечья, контактирующие с стоящего человека вибрирующими поверхностями Вибрации, воздействуя на человеческий организм, приводят к ряду болезненных яв лений, которые носят общее название вибрационной болезни.

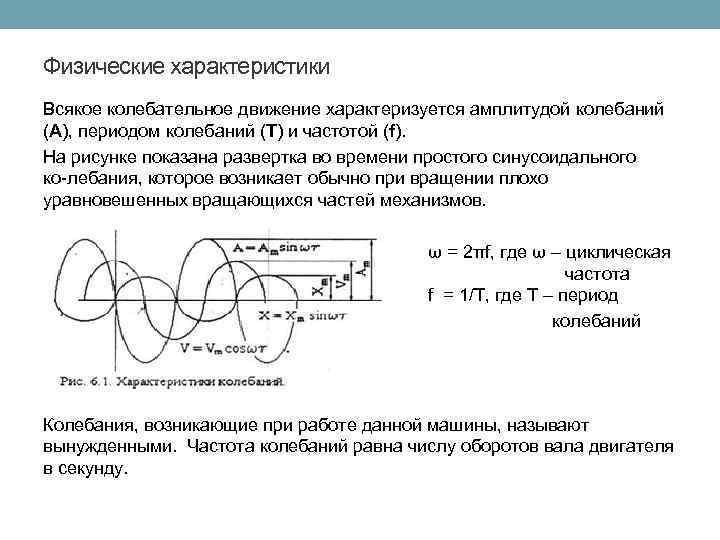

Физические характеристики Всякое колебательное движение характеризуется амплитудой колебаний (А), периодом колебаний (T) и частотой (f). На рисунке показана развертка во времени простого синусоидального ко лебания, которое возникает обычно при вращении плохо уравновешенных вращающихся частей механизмов. ω = 2πf, где ω – циклическая частота f = 1/T, где T – период колебаний Колебания, возникающие при работе данной машины, называют вынужденными. Частота колебаний равна числу оборотов вала двигателя в секунду.
Одним из основных методов защиты от действия вибраций является виброизоляция. Виброизоляция подразделяется на активную и пассивную: Активная Пассивная Препятствует распространению разрушающих сил вибрации, исходящих от какого либо оборудования. Также различают изоляцию периодических колебаний и абсорбцию (поглощение) ударов Изоляцию оборудования, приборов и станков или их отдельных частей от разрушающего воздействия извне. В обоих случаях для изоляции от вибраций использу ются виброизоляторы, представляющие собой упругие элементы, например, стальные пру жины, а также резина, пневматические баллоны и т. п.
В теории не существует больших различий между активной и пассивной виброизоляцией, и поэтому степень пассивной изоляции определяется по аналогии с активной. Пассивная виброизоляция осуществляется, так же как и активная, путем установки приборов и машин на виброизоляторы (виброгасители). Стальной пружинный виброизолятор Под эффективностью виброизоляции понимают отношение амплитуды колебаний фундамента при установке машины без виброизоляторов к амплитуде колебаний фунда мента при установке машины на виброизоляторы.
Основными требованиями к тросовым амортизаторам, виброопорам и виброизоляторам является малая динамическая упругость, механическая прочность и долговечность. На рисунке показана одна из величин, определяющих эффективность изолятора – статистическая осадка Xст. Если виброизоляторы не обладают достаточной гибкостью, т. е. Xcm мала, то и эффек тивностьвиброизоляторов оказывается низкой.
Виброопасные профессии В России действуют обязательные для всех организаций нормы по ограничению об щих и локальных вибраций, а также «Положение о режиме труда работников виброопасных профессий» , которое устанавливает особые льготы для работников, связанных с обслуживанием вибрирующего оборудования.
