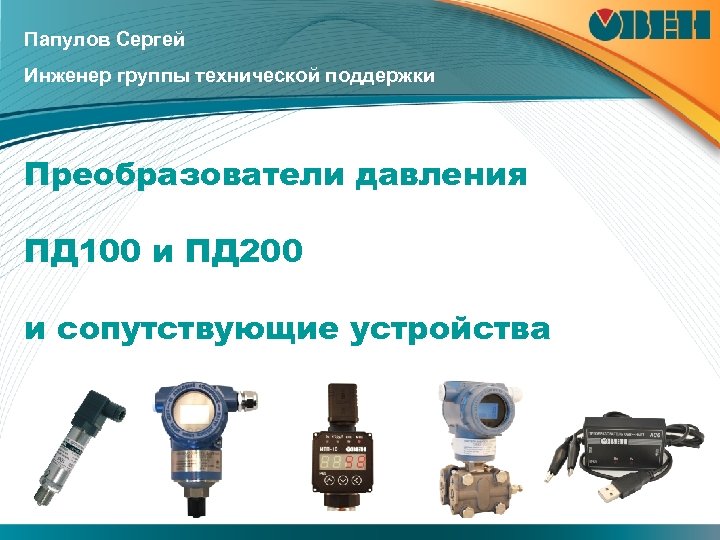

Папулов Сергей Инженер группы технической поддержки Преобразователи давления

Папулов Сергей Инженер группы технической поддержки Преобразователи давления ПД 100 и ПД 200 и сопутствующие устройства

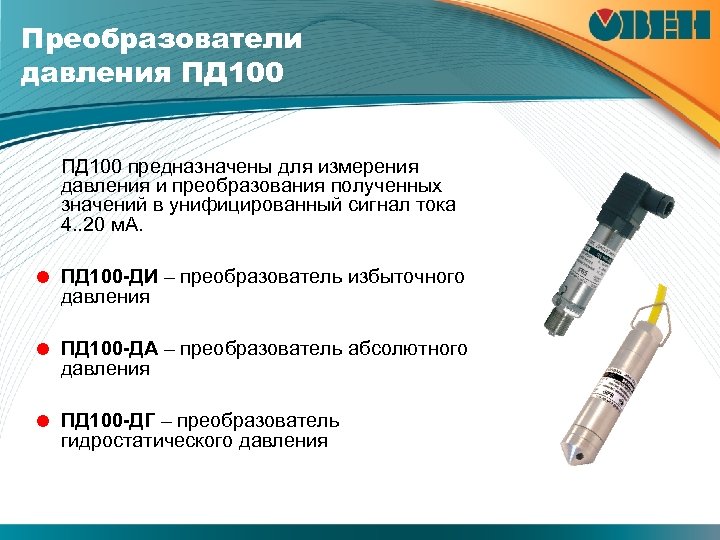

Преобразователи давления ПД 100 предназначены для измерения давления и преобразования полученных значений в унифицированный сигнал тока 4. . 20 м. А. = ПД 100 -ДИ – преобразователь избыточного давления = ПД 100 -ДА – преобразователь абсолютного давления = ПД 100 -ДГ – преобразователь гидростатического давления

Преобразователи избыточного и абсолютного давления ПД 100 -ДИ и ПД 100 -ДА Широкий выбор диапазонов измерений: 0, 1 МПа 1, 6 МПа 0, 16 МПа 2, 5 МПа 0, 25 МПа 4, 0 МПа 0, 4 МПа 6, 0 МПа 0, 6 МПа 10, 0 МПа 1, 0 МПа Готовятся к выпуску преобразователи давлений до 40 МПа

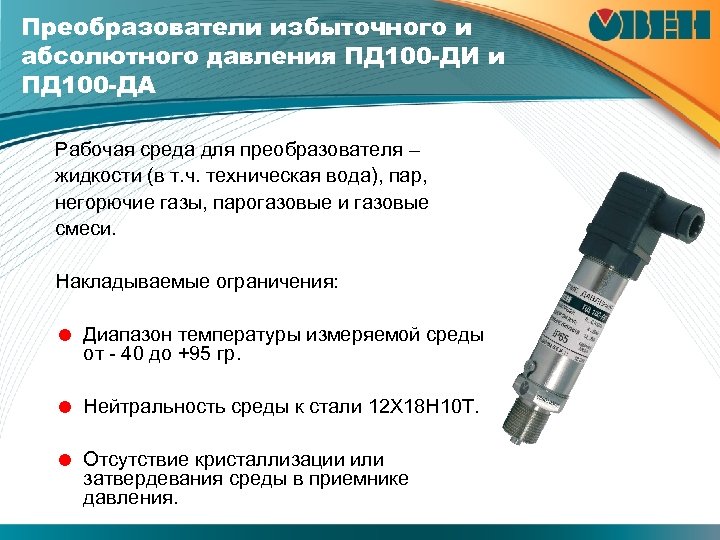

Преобразователи избыточного и абсолютного давления ПД 100 -ДИ и ПД 100 -ДА Рабочая среда для преобразователя – жидкости (в т. ч. техническая вода), пар, негорючие газы, парогазовые и газовые смеси. Накладываемые ограничения: = Диапазон температуры измеряемой среды от - 40 до +95 гр. = Нейтральность среды к стали 12 Х 18 Н 10 Т. = Отсутствие кристаллизации или затвердевания среды в приемнике давления.

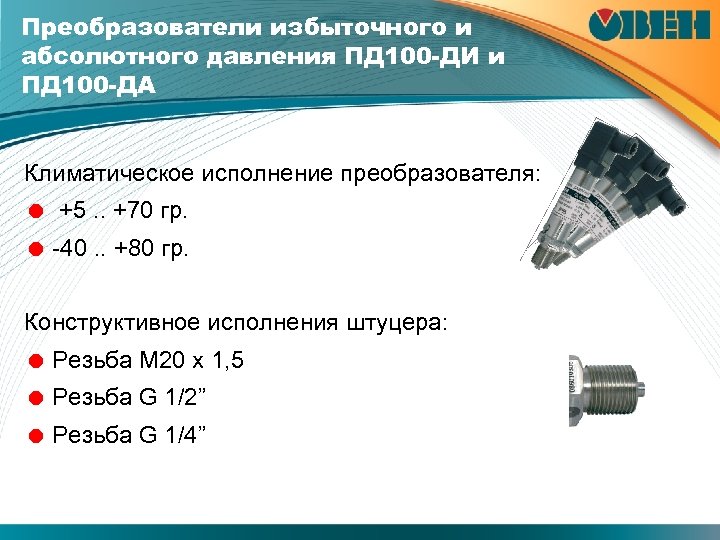

Преобразователи избыточного и абсолютного давления ПД 100 -ДИ и ПД 100 -ДА Климатическое исполнение преобразователя: = +5. . +70 гр. = -40. . +80 гр. Конструктивное исполнения штуцера: = Резьба М 20 х 1, 5 = Резьба G 1/2” = Резьба G 1/4”

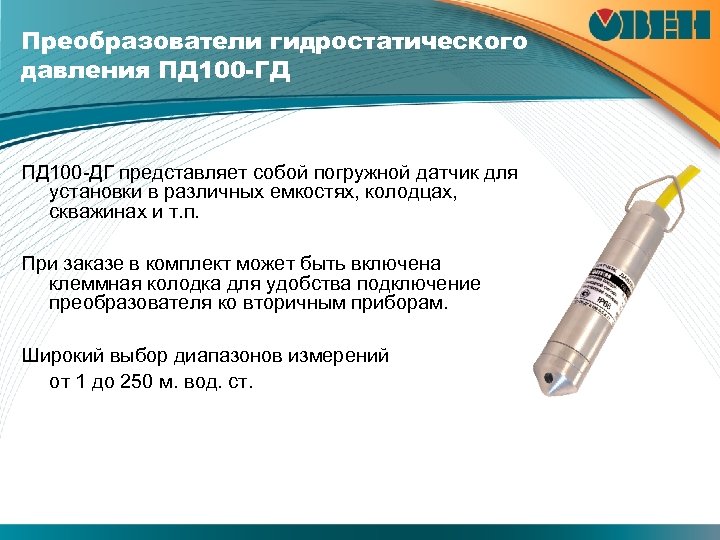

Преобразователи гидростатического давления ПД 100 -ГД ПД 100 -ДГ представляет собой погружной датчик для установки в различных емкостях, колодцах, скважинах и т. п. При заказе в комплект может быть включена клеммная колодка для удобства подключение преобразователя ко вторичным приборам. Широкий выбор диапазонов измерений от 1 до 250 м. вод. ст.

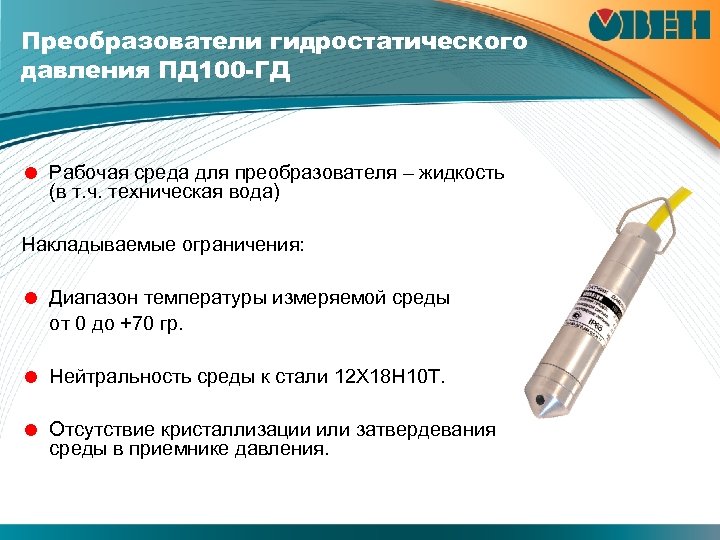

Преобразователи гидростатического давления ПД 100 -ГД = Рабочая среда для преобразователя – жидкость (в т. ч. техническая вода) Накладываемые ограничения: = Диапазон температуры измеряемой среды от 0 до +70 гр. = Нейтральность среды к стали 12 Х 18 Н 10 Т. = Отсутствие кристаллизации или затвердевания среды в приемнике давления.

Преобразователи давления ПД 100 Класс точности преобразователей: = 0, 5 = 1, 0 Выходной сигнал: 4 … 20 м. А. Возможность подстройки нуля с помощью переменного резистора для модификаций ДИ и ДА Напряжение питания: +24 В.

Преобразователи давления ПД 100 Сертификат о внесении в Госреестр средств измерений Сертификат соответствия Разрешение на применение на объектах котлонадзора

Преобразователи давления ПД 100 -ДИ преобразователь избыточного давления Цена с НДС от 2360 руб. ПД 100 -ДА Цена с НДС от 2714 руб. преобразователь абсолютного давления ПД 100 -ДГ преобразователь гидростатического давления Начало продаж – март 2010 г. Цена с НДС от 6785 руб. Начало продаж – март 2010 г.

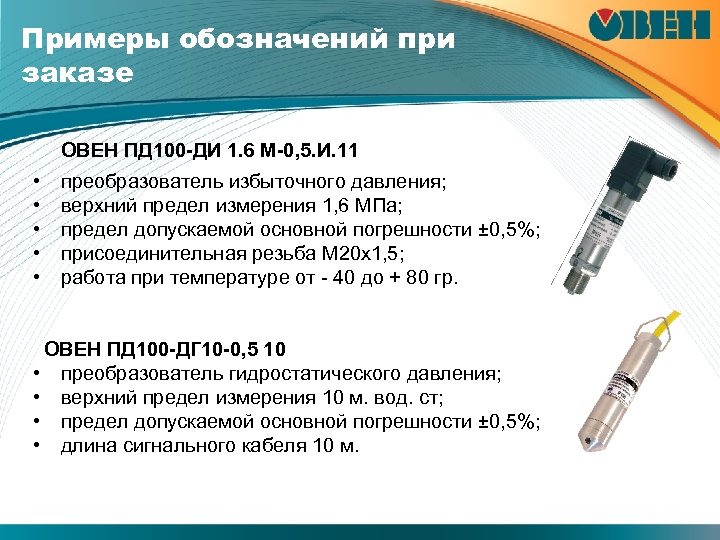

Примеры обозначений при заказе ОВЕН ПД 100 -ДИ 1. 6 М-0, 5. И. 11 • • • преобразователь избыточного давления; верхний предел измерения 1, 6 МПа; предел допускаемой основной погрешности ± 0, 5%; присоединительная резьба М 20 х1, 5; работа при температуре от - 40 до + 80 гр. ОВЕН ПД 100 -ДГ 10 -0, 5 10 • преобразователь гидростатического давления; • верхний предел измерения 10 м. вод. ст; • предел допускаемой основной погрешности ± 0, 5%; • длина сигнального кабеля 10 м.

Преобразователи давления ПД 100 Ваши вопросы

Индикатор ИТП-10 предназначен для использования в качестве измерителя-индикатора давления или другой физической величины. Прибор работает в составе с преобразователем, имеющим выходной унифицированный двухпроводный сигнал 4… 20 м. А и снабженным разъемом стандарта DIN 43650.

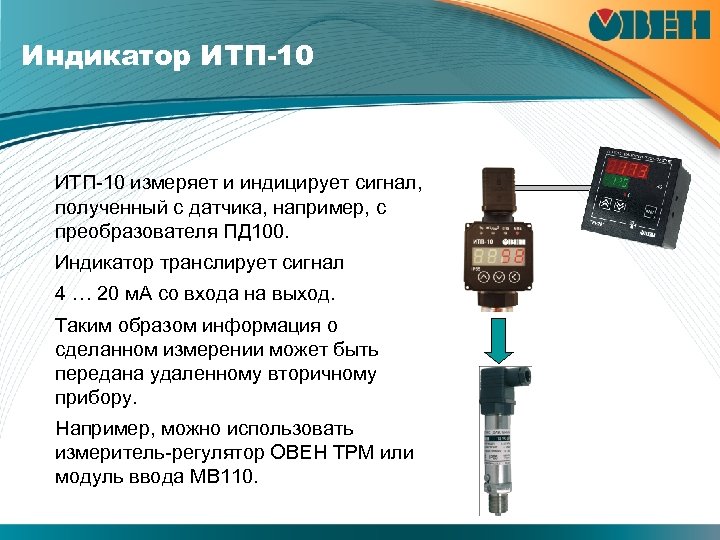

Индикатор ИТП-10 измеряет и индицирует сигнал, полученный с датчика, например, с преобразователя ПД 100. Индикатор транслирует сигнал 4 … 20 м. А со входа на выход. Таким образом информация о сделанном измерении может быть передана удаленному вторичному прибору. Например, можно использовать измеритель-регулятор ОВЕН ТРМ или модуль ввода МВ 110.

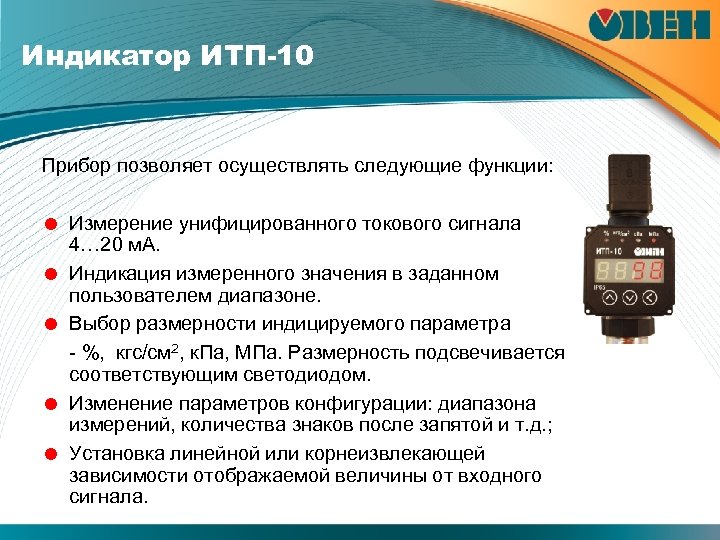

Индикатор ИТП-10 Прибор позволяет осуществлять следующие функции: = Измерение унифицированного токового сигнала 4… 20 м. А. = Индикация измеренного значения в заданном пользователем диапазоне. = Выбор размерности индицируемого параметра - %, кгс/см 2, к. Па, МПа. Размерность подсвечивается соответствующим светодиодом. = Изменение параметров конфигурации: диапазона измерений, количества знаков после запятой и т. д. ; = Установка линейной или корнеизвлекающей зависимости отображаемой величины от входного сигнала.

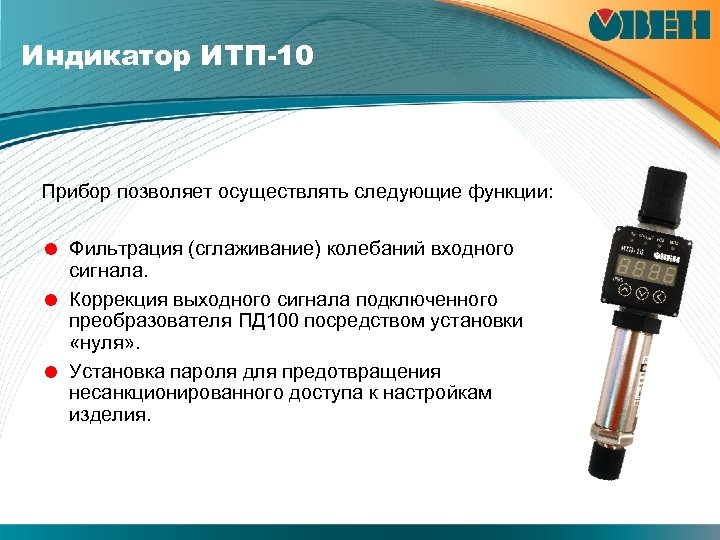

Индикатор ИТП-10 Прибор позволяет осуществлять следующие функции: = Фильтрация (сглаживание) колебаний входного сигнала. = Коррекция выходного сигнала подключенного преобразователя ПД 100 посредством установки «нуля» . = Установка пароля для предотвращения несанкционированного доступа к настройкам изделия.

Индикатор ИТП-10 Эксплуатационные характеристики: = Напряжение питания: =24 В. = Климатическое исполнение: - 40. . +80 гр. = Степень защиты корпуса: IP 65 = Габаритные размеры: 80 х 52 х 49 мм Цена с НДС 1947 руб.

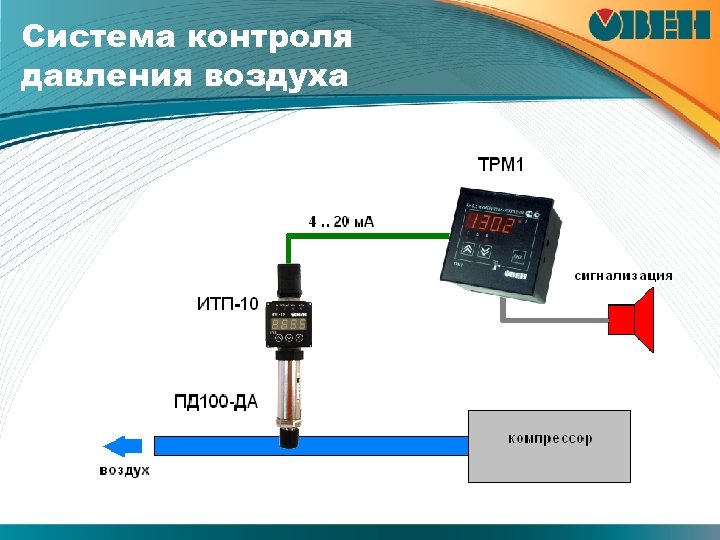

Система контроля давления воздуха

Управление уровнем в емкости и удаленная диспетчеризация

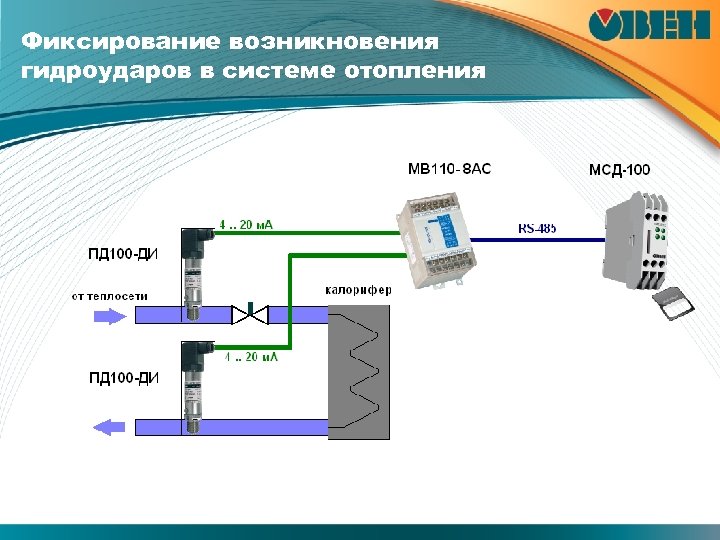

Фиксирование возникновения гидроударов в системе отопления

Индикатор ИТП-10 Ваши вопросы

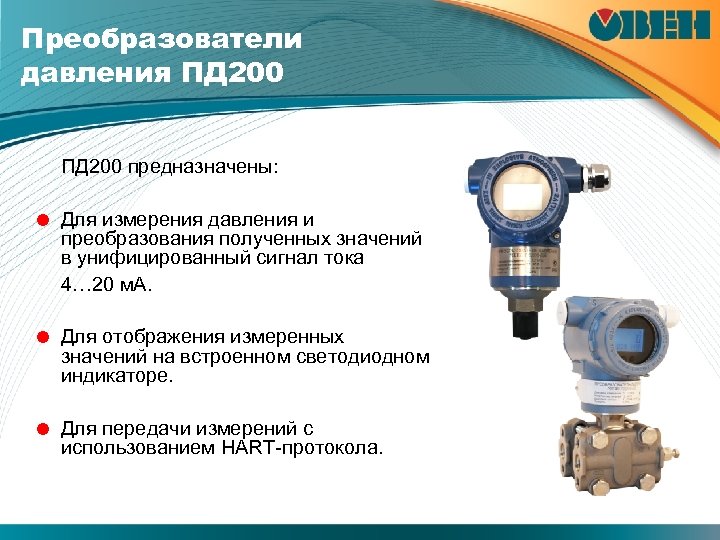

Преобразователи давления ПД 200 предназначены: = Для измерения давления и преобразования полученных значений в унифицированный сигнал тока 4… 20 м. А. = Для отображения измеренных значений на встроенном светодиодном индикаторе. = Для передачи измерений c использованием HART-протокола.

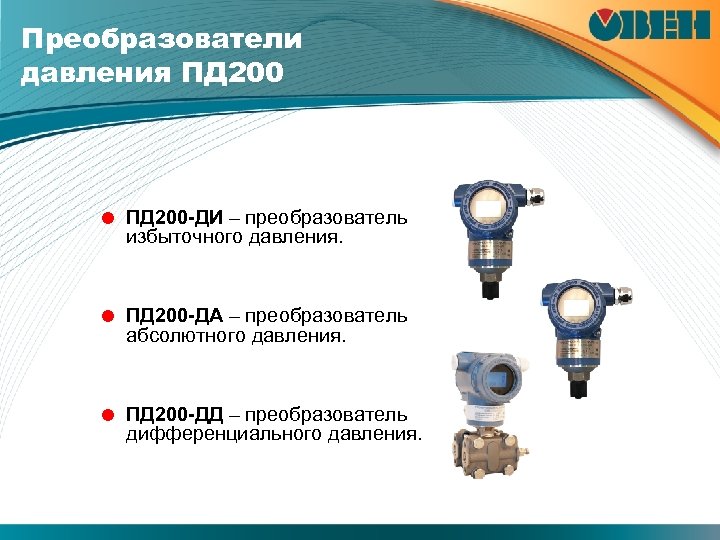

Преобразователи давления ПД 200 = ПД 200 -ДИ – преобразователь избыточного давления. = ПД 200 -ДА – преобразователь абсолютного давления. = ПД 200 -ДД – преобразователь дифференциального давления.

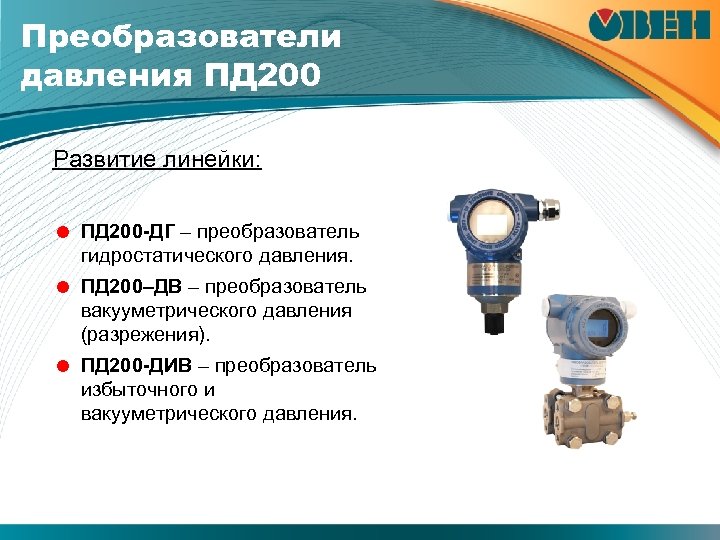

Преобразователи давления ПД 200 Развитие линейки: = ПД 200 -ДГ – преобразователь гидростатического давления. = ПД 200–ДВ – преобразователь вакууметрического давления (разрежения). = ПД 200 -ДИВ – преобразователь избыточного и вакууметрического давления.

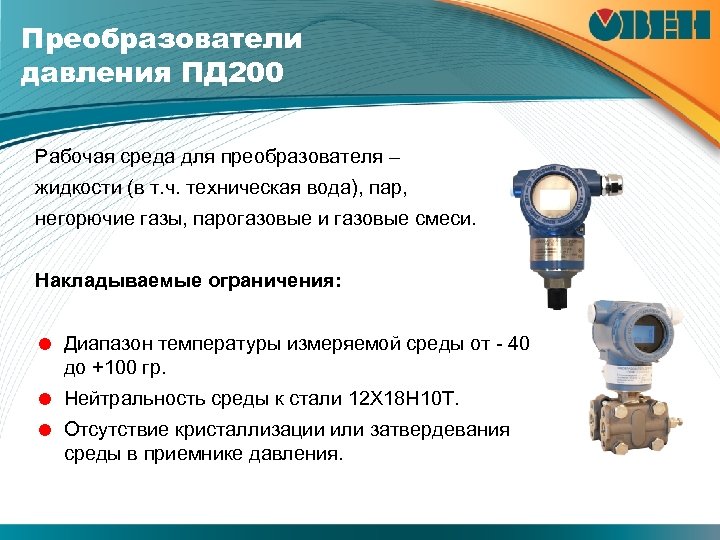

Преобразователи давления ПД 200 Рабочая среда для преобразователя – жидкости (в т. ч. техническая вода), пар, негорючие газы, парогазовые и газовые смеси. Накладываемые ограничения: = Диапазон температуры измеряемой среды от - 40 до +100 гр. = Нейтральность среды к стали 12 Х 18 Н 10 Т. = Отсутствие кристаллизации или затвердевания среды в приемнике давления.

Преобразователи давления ПД 200 Преобразователи являются многопредельными. Это означает, что одна и та же модификация может быть перенастроена на различные диапазоны измерений. Преобразователи оснащены искробезопасными цепями для подключения внешних линий связи. Они могут эксплуатироваться во взрыво- и пожароопасных помещениях. =

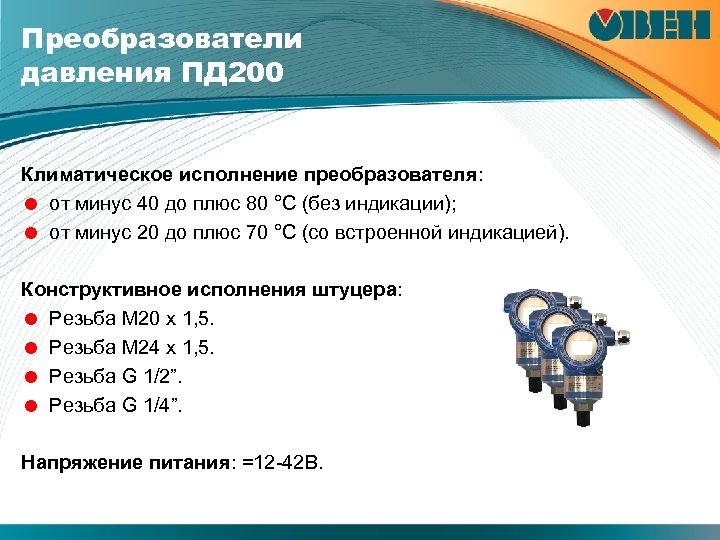

Преобразователи давления ПД 200 Климатическое исполнение преобразователя: = от минус 40 до плюс 80 °С (без индикации); = от минус 20 до плюс 70 °С (со встроенной индикацией). Конструктивное исполнения штуцера: = Резьба М 20 х 1, 5. = Резьба М 24 х 1, 5. = Резьба G 1/2”. = Резьба G 1/4”. Напряжение питания: =12 -42 В.

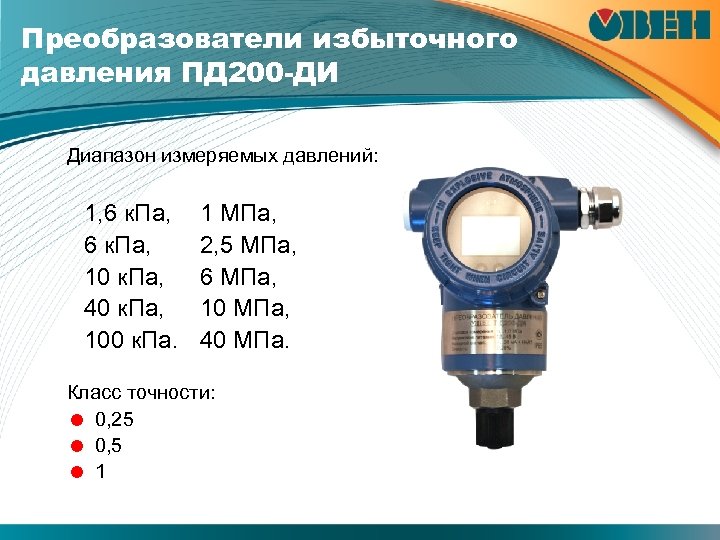

Преобразователи избыточного давления ПД 200 -ДИ Диапазон измеряемых давлений: 1, 6 к. Па, 10 к. Па, 40 к. Па, 100 к. Па. 1 МПа, 2, 5 МПа, 6 МПа, 10 МПа, 40 МПа. Класс точности: = 0, 25 = 0, 5 =1

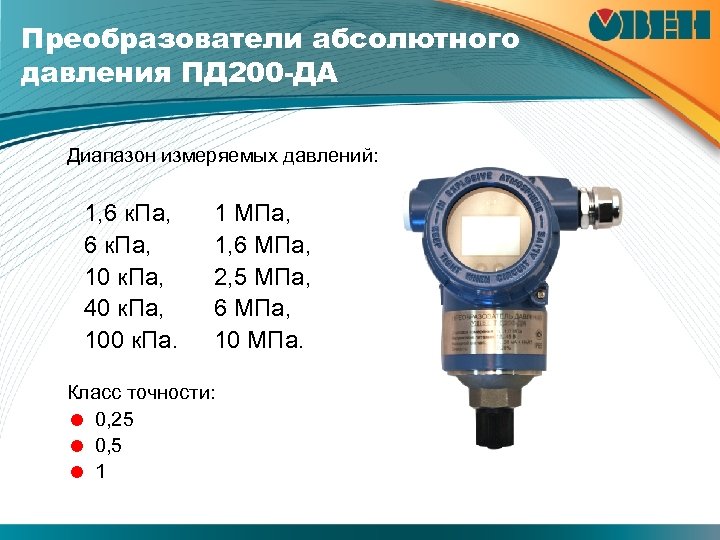

Преобразователи абсолютного давления ПД 200 -ДА Диапазон измеряемых давлений: 1, 6 к. Па, 10 к. Па, 40 к. Па, 100 к. Па. 1 МПа, 1, 6 МПа, 2, 5 МПа, 6 МПа, 10 МПа. Класс точности: = 0, 25 = 0, 5 =1

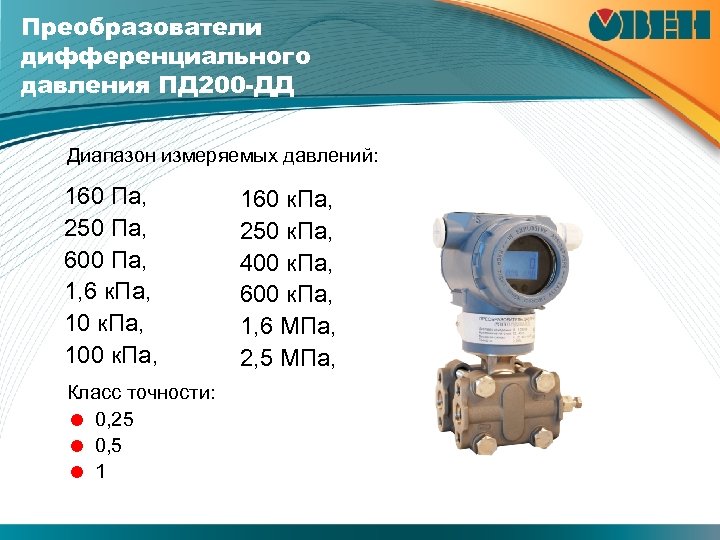

Преобразователи дифференциального давления ПД 200 -ДД Диапазон измеряемых давлений: 160 Па, 250 Па, 600 Па, 1, 6 к. Па, 100 к. Па, Класс точности: = 0, 25 = 0, 5 =1 160 к. Па, 250 к. Па, 400 к. Па, 600 к. Па, 1, 6 МПа, 2, 5 МПа,

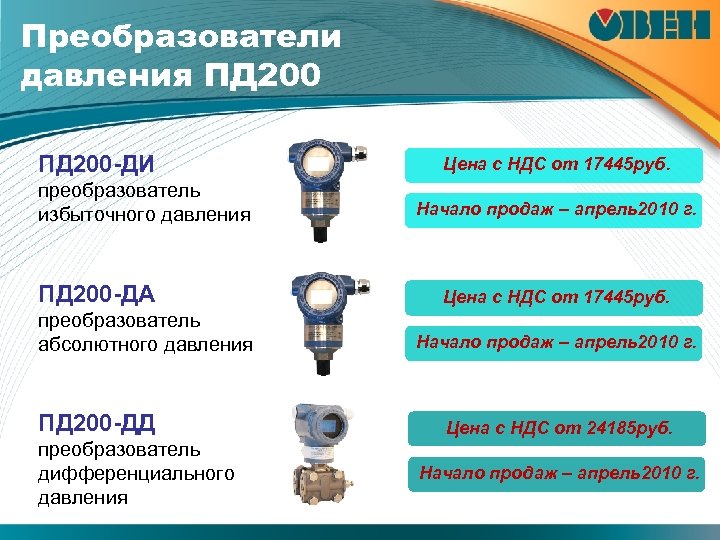

Преобразователи давления ПД 200 -ДИ преобразователь избыточного давления ПД 200 -ДА преобразователь абсолютного давления ПД 200 -ДД преобразователь дифференциального давления Цена с НДС от 17445 руб. Начало продаж – апрель2010 г. Цена с НДС от 24185 руб. Начало продаж – апрель2010 г.

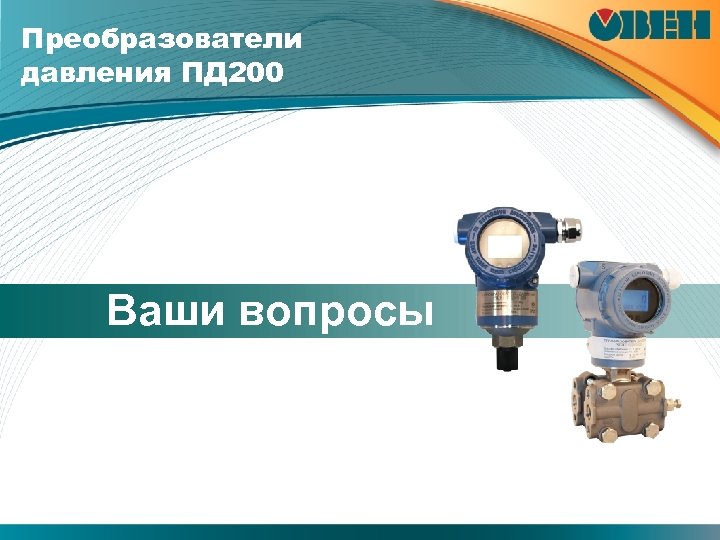

Преобразователи давления ПД 200 Ваши вопросы

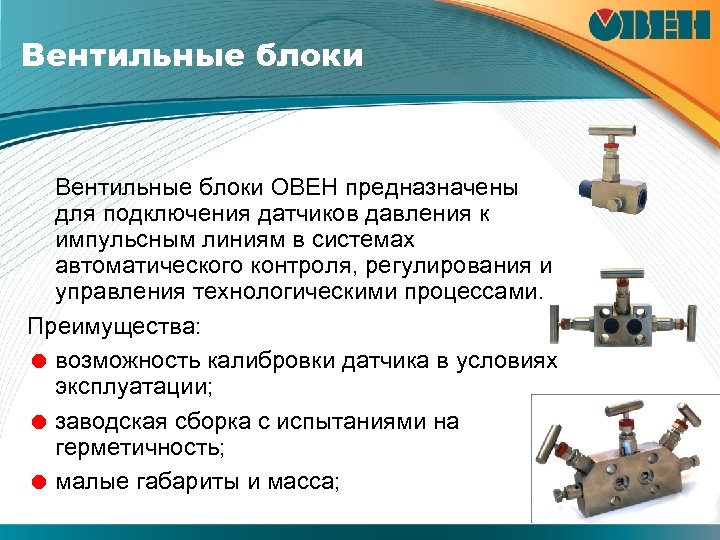

Вентильные блоки ОВЕН предназначены для подключения датчиков давления к импульсным линиям в системах автоматического контроля, регулирования и управления технологическими процессами. Преимущества: = возможность калибровки датчика в условиях эксплуатации; = заводская сборка с испытаниями на герметичность; = малые габариты и масса;

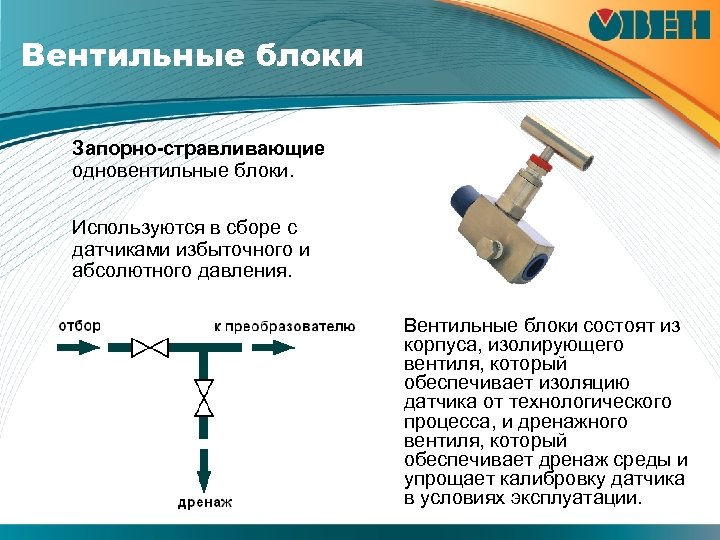

Вентильные блоки Запорно-стравливающие одновентильные блоки. Используются в сборе с датчиками избыточного и абсолютного давления. Вентильные блоки состоят из корпуса, изолирующего вентиля, который обеспечивает изоляцию датчика от технологического процесса, и дренажного вентиля, который обеспечивает дренаж среды и упрощает калибровку датчика в условиях эксплуатации.

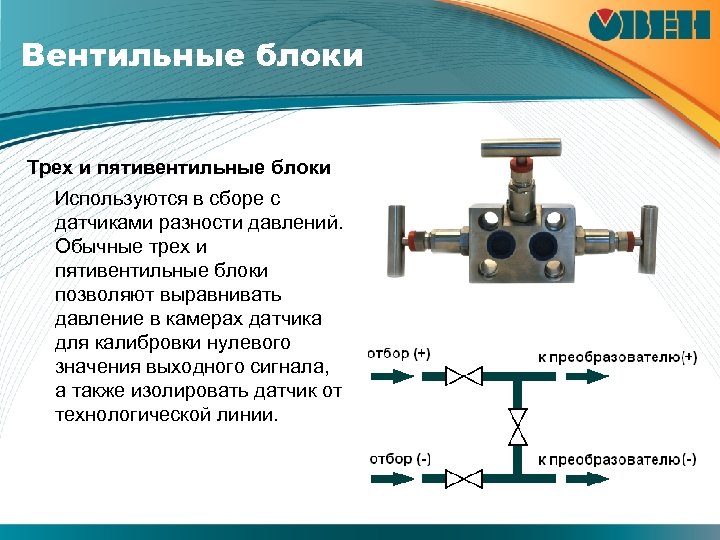

Вентильные блоки Трех и пятивентильные блоки Используются в сборе с датчиками разности давлений. Обычные трех и пятивентильные блоки позволяют выравнивать давление в камерах датчика для калибровки нулевого значения выходного сигнала, а также изолировать датчик от технологической линии.

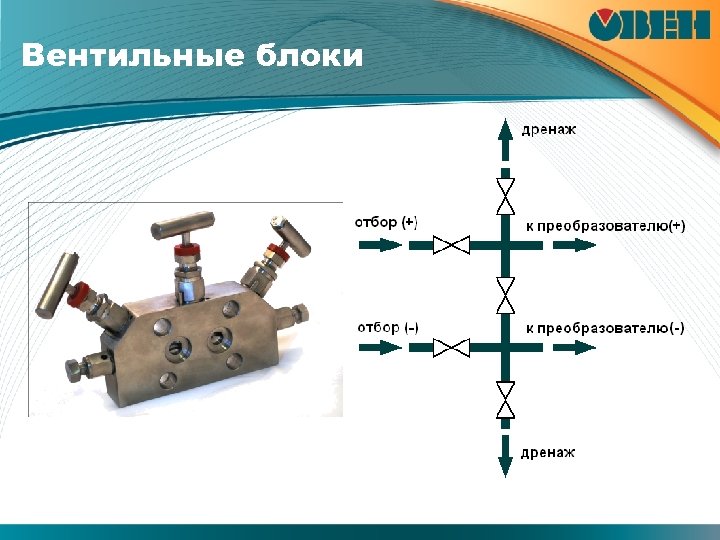

Вентильные блоки

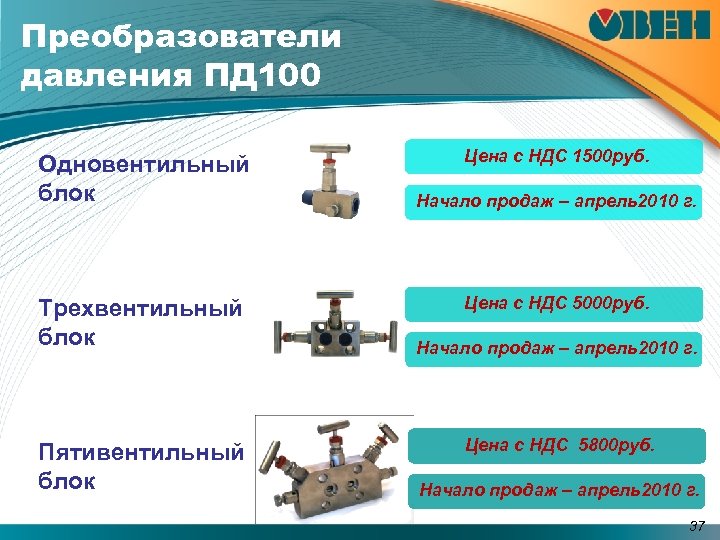

Преобразователи давления ПД 100 Одновентильный блок Трехвентильный блок Пятивентильный блок Цена с НДС 1500 руб. Начало продаж – апрель2010 г. Цена с НДС 5000 руб. Начало продаж – апрель2010 г. Цена с НДС 5800 руб. Начало продаж – апрель2010 г. 37

Импульсные трубки используются при подключении преобразователей давления к местам отбора контролируемой среды. Импульсные трубки обеспечивают отвод среды, ее охлаждение до температуры, допускаемой при эксплуатации преобразователя, и возможность установки вентильных блоков. Цена с НДС от 600 руб. Начало продаж – март2010 г.

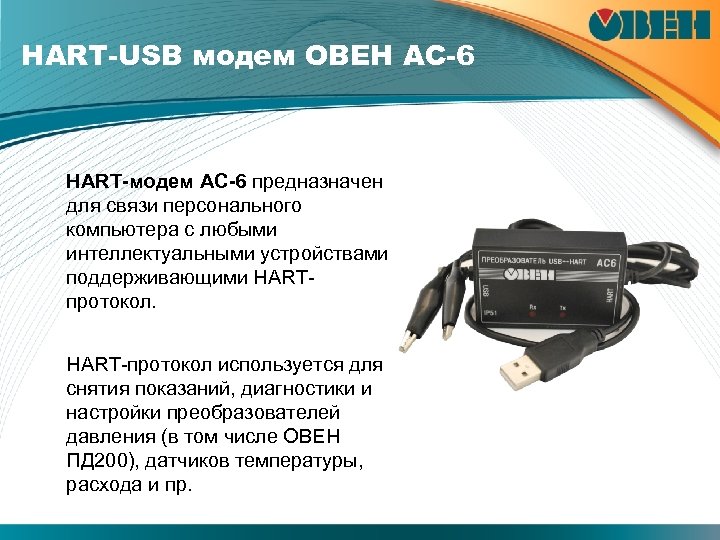

НАRТ-USB модем ОВЕН АС-6 НАRТ-модем АС-6 предназначен для связи персонального компьютера с любыми интеллектуальными устройствами поддерживающими НАRТпротокол. НАRТ-протокол используется для снятия показаний, диагностики и настройки преобразователей давления (в том числе ОВЕН ПД 200), датчиков температуры, расхода и пр.

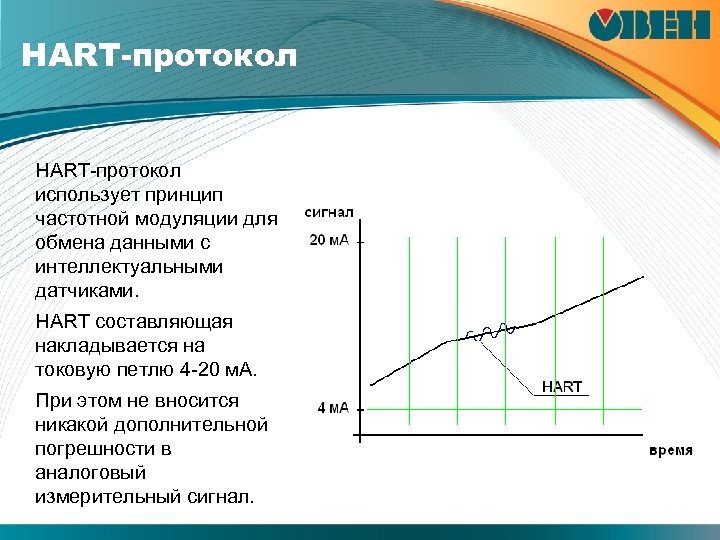

HART-протокол использует принцип частотной модуляции для обмена данными с интеллектуальными датчиками. HART составляющая накладывается на токовую петлю 4 -20 м. А. При этом не вносится никакой дополнительной погрешности в аналоговый измерительный сигнал.

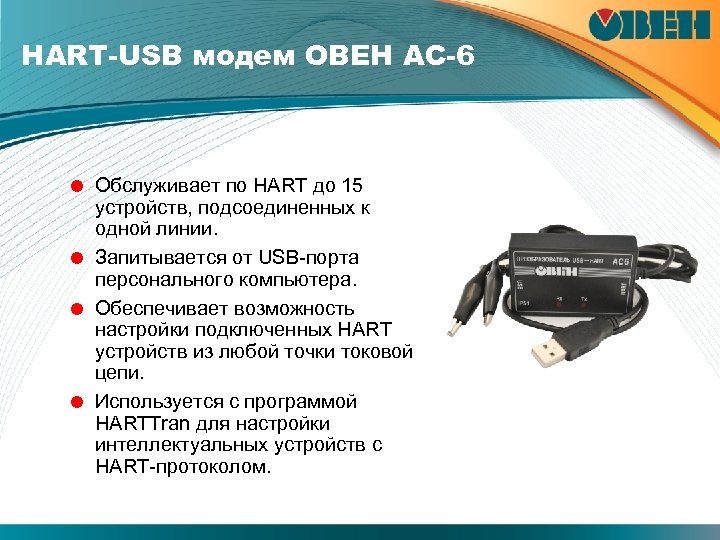

НАRТ-USB модем ОВЕН АС-6 = Обслуживает по HART до 15 устройств, подсоединенных к одной линии. = Запитывается от USB-порта персонального компьютера. = Обеспечивает возможность настройки подключенных HART устройств из любой точки токовой цепи. = Используется с программой HARTTran для настройки интеллектуальных устройств с HART-протоколом.

НАRТ-USB модем ОВЕН АС-6 Передача цифровой информации одновременно с аналоговым сигналом. Измеренное преобразователем ПД 200 значение передается на вторичный прибор ТРМ 1 в виде сигнала 4. . 20 м. А. При этом можно удаленно на расстоянии до 3000 м осуществлять полную настройку и конфигурирование датчика с помощью модема АС 6 и программы HARTtran.

НАRТ-USB модем ОВЕН АС-6 В многоточечном режиме датчик передает и получает информацию об измерениях и настройках только в цифровом виде по HARTпротоколу. Аналоговый сигнал устанавливается на уровне 4 м. А и не изменяется. К одной паре проводов может быть подключено до 15 датчиков.

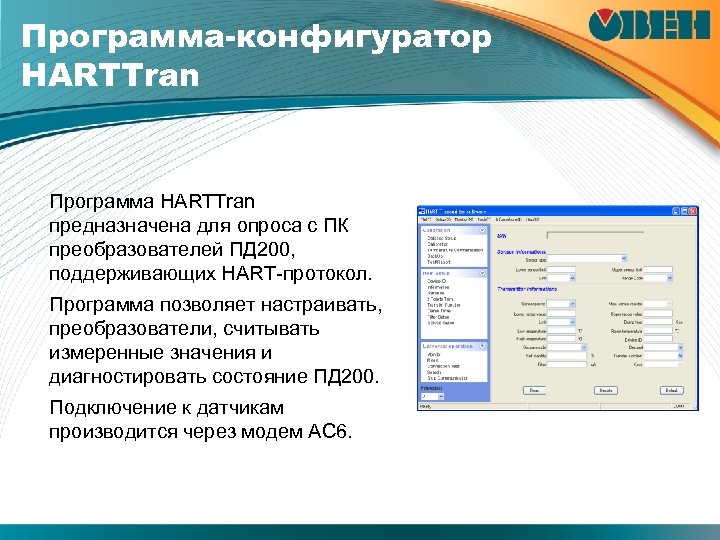

Программа-конфигуратор HARTTran Программа HARTTran предназначена для опроса с ПК преобразователей ПД 200, поддерживающих HART-протокол. Программа позволяет настраивать, преобразователи, считывать измеренные значения и диагностировать состояние ПД 200. Подключение к датчикам производится через модем АС 6.

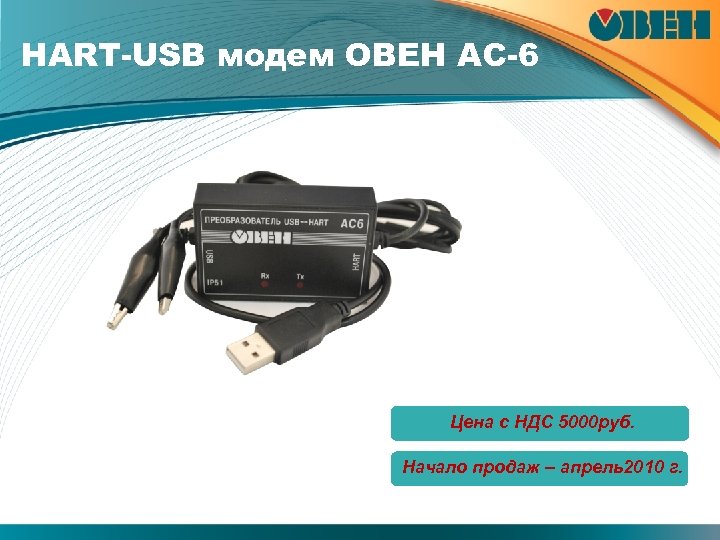

НАRТ-USB модем ОВЕН АС-6 Цена с НДС 5000 руб. Начало продаж – апрель2010 г.

Преобразователи давления ПД 100, ПД 200 и сопутствующее оборудование Ваши вопросы

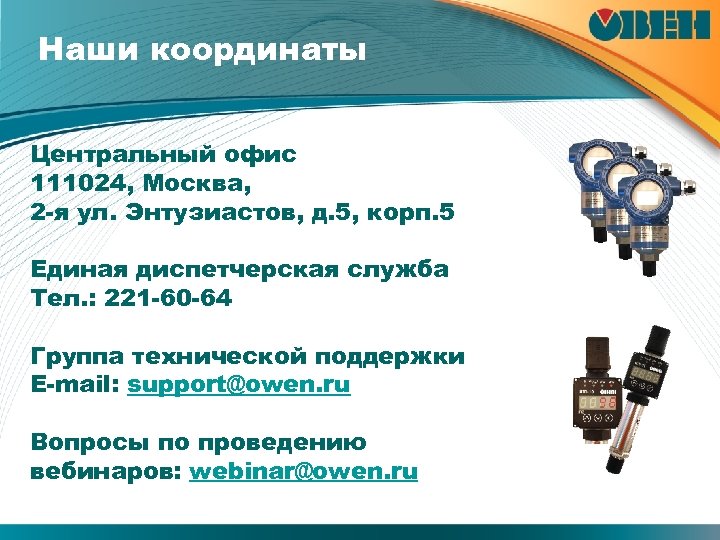

Наши координаты Центральный офис 111024, Москва, 2 -я ул. Энтузиастов, д. 5, корп. 5 Единая диспетчерская служба Тел. : 221 -60 -64 Группа технической поддержки E-mail: support@owen. ru Вопросы по проведению вебинаров: webinar@owen. ru
