ПАО «МК «АЗОВСТАЛЬ» Путеводитель по потерям газового цеха Начальник газового цеха Дата обновления: 03. 08. 2015 Збандут В. Б.

ГАЗОВЫЙ ЦЕХ ПАО «МК «АЗОВСТАЛЬ» Газовый цех является самостоятельным структурным подразделением в системе металлургического производства ПАО «МК «АЗОВСТАЛЬ» , ответственным за безопасную эксплуатацию и техническое состояние межцеховых газопроводов и общекомбинатских объектов газового хозяйства в соответствии с «Правилами охраны труда в газовом хозяйстве предприятий черной металлургии» , очистку доменного газа, бесперебойное обеспечение потребителей газообразным топливом требуемых параметров, за ремонт и эксплуатацию действующих систем и объектов газоснабжения предприятия независимо от формы собственности. Целью деятельности газового цеха является создание организационно-технических условий для надежного и бесперебойного обеспечения потребителей всеми видами газообразного топлива требуемых параметров, газоснабжения комбината природным газом по специальным техническим требованиям, согласованным и утвержденным в установленном порядке. © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2010. Все права защищены 2

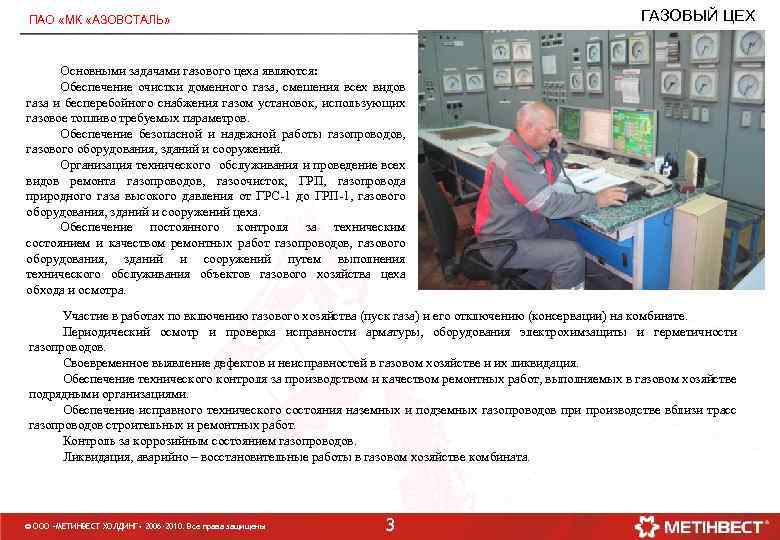

ГАЗОВЫЙ ЦЕХ ПАО «МК «АЗОВСТАЛЬ» Основными задачами газового цеха являются: Обеспечение очистки доменного газа, смешения всех видов газа и бесперебойного снабжения газом установок, использующих газовое топливо требуемых параметров. Обеспечение безопасной и надежной работы газопроводов, газового оборудования, зданий и сооружений. Организация технического обслуживания и проведение всех видов ремонта газопроводов, газоочисток, ГРП, газопровода природного газа высокого давления от ГРС-1 до ГРП-1, газового оборудования, зданий и сооружений цеха. Обеспечение постоянного контроля за техническим состоянием и качеством ремонтных работ газопроводов, газового оборудования, зданий и сооружений путем выполнения технического обслуживания объектов газового хозяйства цеха обхода и осмотра. Участие в работах по включению газового хозяйства (пуск газа) и его отключению (консервации) на комбинате. Периодический осмотр и проверка исправности арматуры, оборудования электрохимзащиты и герметичности газопроводов. Своевременное выявление дефектов и неисправностей в газовом хозяйстве и их ликвидация. Обеспечение технического контроля за производством и качеством ремонтных работ, выполняемых в газовом хозяйстве подрядными организациями. Обеспечение исправного технического состояния наземных и подземных газопроводов при производстве вблизи трасс газопроводов строительных и ремонтных работ. Контроль за коррозийным состоянием газопроводов. Ликвидация, аварийно – восстановительные работы в газовом хозяйстве комбината. © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2010. Все права защищены 3

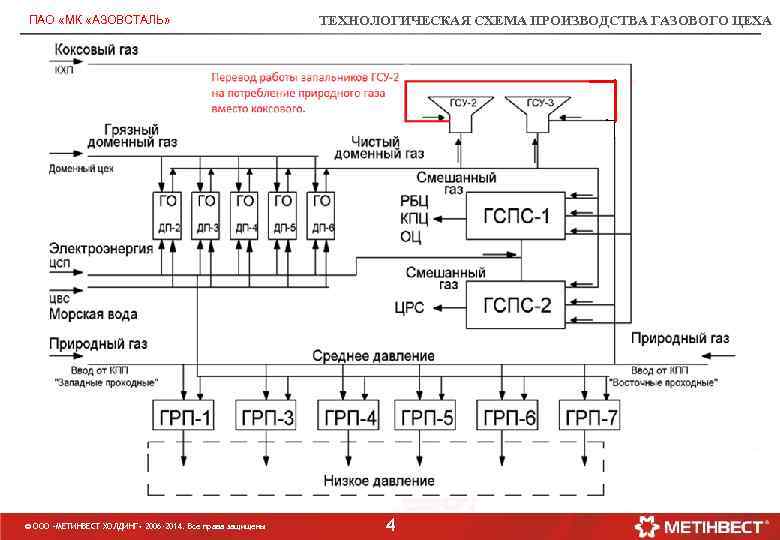

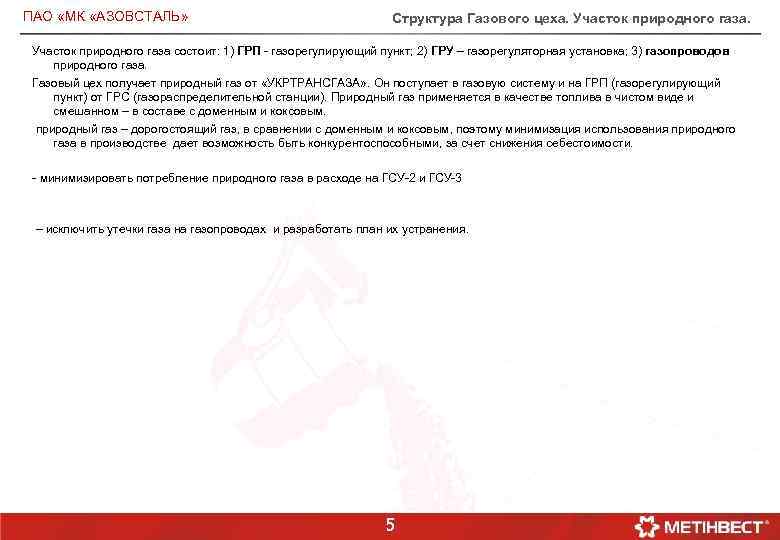

ПАО «МК «АЗОВСТАЛЬ» Структура Газового цеха. Участок природного газа состоит: 1) ГРП - газорегулирующий пункт; 2) ГРУ – газорегуляторная установка; 3) газопроводов природного газа. Газовый цех получает природный газ от «УКРТРАНСГАЗА» . Он поступает в газовую систему и на ГРП (газорегулирующий пункт) от ГРС (газораспределительной станции). Природный газ применяется в качестве топлива в чистом виде и смешанном – в составе с доменным и коксовым. природный газ – дорогостоящий газ, в сравнении с доменным и коксовым, поэтому минимизация использования природного газа в производстве дает возможность быть конкурентоспособными, за счет снижения себестоимости. - минимизировать потребление природного газа в расходе на ГСУ-2 и ГСУ-3 – исключить утечки газа на газопроводах и разработать план их устранения. 5

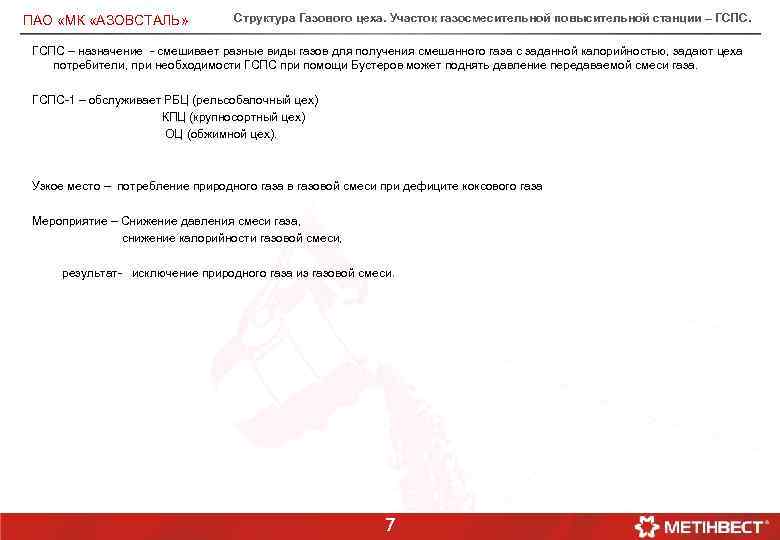

ПАО «МК «АЗОВСТАЛЬ» Структура Газового цеха. Участок газосмесительной повысительной станции – ГСПС – назначение - смешивает разные виды газов для получения смешанного газа с заданной калорийностью, задают цеха потребители, при необходимости ГСПС при помощи Бустеров может поднять давление передаваемой смеси газа. ГСПС-1 – обслуживает РБЦ (рельсобалочный цех) КПЦ (крупносортный цех) ОЦ (обжимной цех). Узкое место – потребление природного газа в газовой смеси при дефиците коксового газа Мероприятие – Снижение давления смеси газа, снижение калорийности газовой смеси, результат- исключение природного газа из газовой смеси. 7

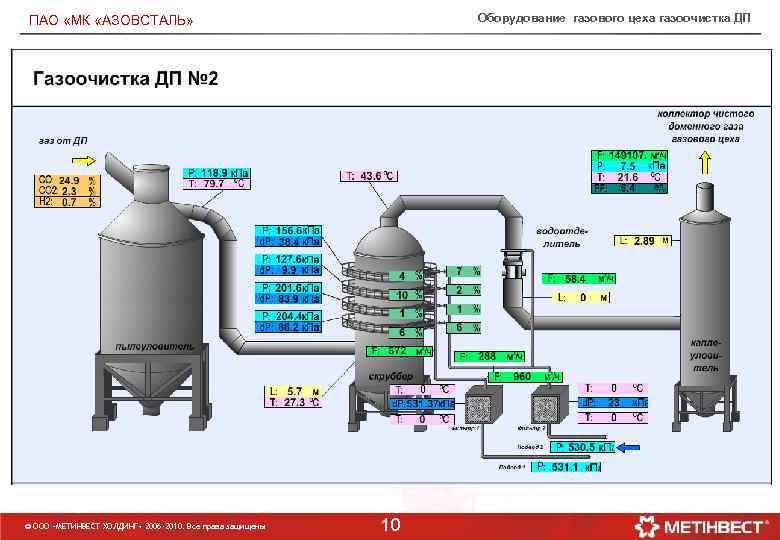

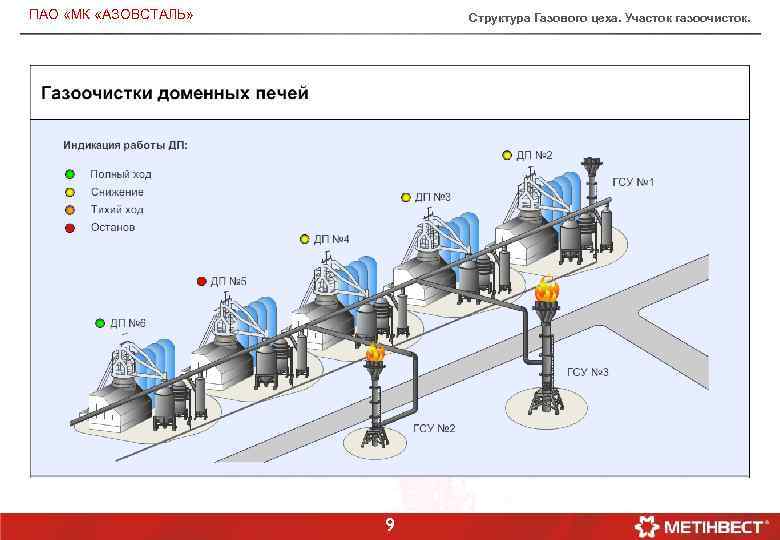

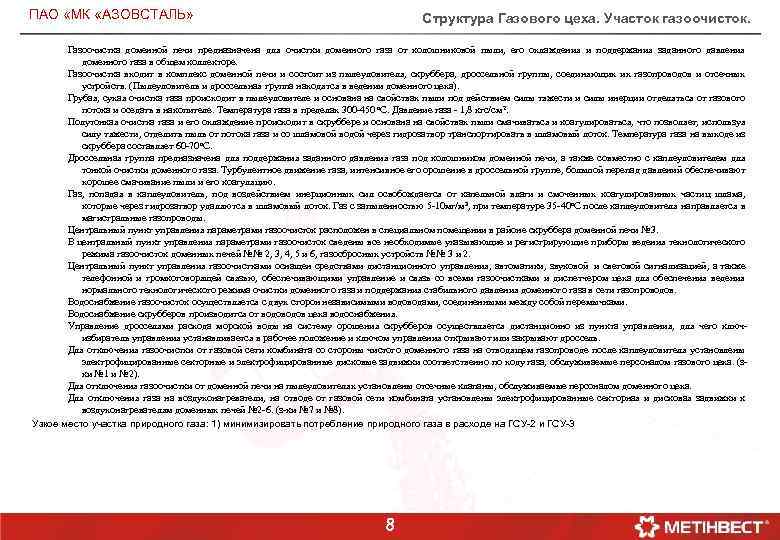

ПАО «МК «АЗОВСТАЛЬ» Структура Газового цеха. Участок газоочисток. Газоочистка доменной печи предназначена для очистки доменного газа от колошниковой пыли, его охлаждения и поддержания заданного давления доменного газа в общем коллекторе. Газоочистка входит в комплекс доменной печи и состоит из пылеуловителя, скруббера, дроссельной группы, соединяющих их газопроводов и отсечных устройств. (Пылеуловитель и дроссельная группа находятся в ведении доменного цеха). Грубая, сухая очистка газа происходит в пылеуловителе и основана на свойствах пыли под действием силы тяжести и силы инерции отделяться от газового потока и оседать в накопителе. Температура газа в пределах 300 -450 о. С. Давление газа - 1, 8 кгс/см 2. Полутонкая очистка газа и его охлаждение происходит в скруббере и основана на свойствах пыли смачиваться и коагулироваться, что позволяет, используя силу тяжести, отделить пыль от потока газа и со шламовой водой через гидрозатвор транспортировать в шламовый лоток. Температура газа на выходе из скруббера составляет 60 -70 о. С. Дроссельная группа предназначена для поддержания заданного давления газа под колошником доменной печи, а также совместно с каплеуловителем для тонкой очистки доменного газа. Турбулентное движение газа, интенсивное его орошение в дроссельной группе, большой перепад давлений обеспечивают хорошее смачивание пыли и его коагуляцию. Газ, попадая в каплеуловитель, под воздействием инерционных сил освобождается от капельной влаги и смоченных коагулированных частиц шлама, которые через гидрозатвор удаляются в шламовый лоток. Газ с запыленностью 5 -10 мг/м 3, при температуре 35 -40 о. С после каплеуловителя направляется в магистральные газопроводы. Центральный пункт управления параметрами газоочисток расположен в специальном помещении в районе скруббера доменной печи № 3. В центральный пункт управления параметрами газоочисток сведены все необходимые указывающие и регистрирующие приборы ведения технологического режима газоочисток доменных печей №№ 2, 3, 4, 5 и 6, газосбросных устройств №№ 3 и 2. Центральный пункт управления газоочистками оснащен средствами дистанционного управления, автоматики, звуковой и световой сигнализацией, а также телефонной и громкоговорящей связью, обеспечивающими управление и связь со всеми газоочистками и диспетчером цеха для обеспечения ведения нормального технологического режима очистки доменного газа и поддержания стабильного давления доменного газа в сети газопроводов. Водоснабжение газоочисток осуществляется с двух сторон независимыми водоводами, соединенными между собой перемычками. Водоснабжение скрубберов производится от водов цеха водоснабжения. Управление дросселями расхода морской воды на систему орошения скрубберов осуществляется дистанционно из пункта управления, для чего ключизбиратель управления устанавливается в рабочее положение и ключом управления открывают или закрывают дроссель. Для отключения газоочистки от газовой сети комбината со стороны чистого доменного газа на отводящем газопроводе после каплеуловителя установлены электрофицированные секторные и электрофицированные дисковые задвижки соответственно по ходу газа, обслуживаемые персоналом газового цеха. (зки № 1 и № 2). Для отключения газоочистки от доменной печи на пылеуловителях установлены отсечные клапаны, обслуживаемые персоналом доменного цеха. Для отключения газа на воздухонагреватели, на отводе от газовой сети комбината установлены электрофицированные секторная и дисковая задвижки к воздухонагревателям доменных печей № 2 -6. (з-ки № 7 и № 8). Узкое место участка природного газа: 1) минимизировать потребление природного газа в расходе на ГСУ-2 и ГСУ-3 8

ПАО «МК «АЗОВСТАЛЬ» Структура Газового цеха. Участок газоочисток. 9

ПАО «МК «АЗОВСТАЛЬ» Зависимость простоя Доменных печей на газовый цех в денежном выражении. При простое доменных печей количество выбрасываемых газов на ГСУ сокращается, и даже прекращается вообще, поэтому в этот период времени Газовый цех выключает запальники на ГСУ и этим экономим расход природного газа. Проведенный анализ представлен ниже: Экономия Iкв : Январь – простой ДП = 78 час; – среднемесячный расход ПГ = 63, 3 м³/ч; – цена природного газа = 6374 грн за тыс. м³. 78 × 63, 6 = 4961 м³ 4, 961 тыс. м³ × 6374 грн = 31621 грн. Февраль – простой ДП = 74 час; – среднемесячный расход ПГ = 53, 8 м³/ч; – цена природного газа = 6176 грн за тыс. м³. 74 × 53, 8 = 3981 м³ 3, 981 тыс. м³ × 6176 грн = 24586 грн. Март – простой ДП = 112 час; – среднемесячный расход ПГ = 71 м³/ч; – цена природного газа = 9446 грн за тыс. м³. 112 × 71 = 7952 м³ 7, 952 тыс. м³ × 9446 грн = 75115 грн. IIкв: Апрель – простой ДП = 171 час; – среднемесячный расход ПГ = 90 м³/ч; – цена природного газа = 7416 грн за тыс. м³. 171 × 90 = 15390 м³ 15, 390 тыс. м³ × 7416 грн = 114132 грн © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2010. Все права защищены Май – простой ДП = 98 час; – среднемесячный расход ПГ = 68, 4 м³/ч; – цена природного газа = 8000 грн за тыс. м³. 98 × 68, 4 = 6703 м³ 6, 703 тыс. м³ × 8000 грн = 53624 грн. Июнь – простой ДП = 85 час; – среднемесячный расход ПГ = 63, 8 м³/ч; – цена природного газа = 7061 грн за тыс. м³. 85 × 63, 8 = 5423 м³ 5, 423 тыс. м³ × 7061 грн = 38292 грн IIIкв: Июль – простой ДП = 116 час; – среднемесячный расход ПГ = 32, 4 м³/ч; – цена природного газа = 7192 грн за тыс. м³. 116 × 32, 4 = 3758 м³ 3, 758 тыс. м³ × 7192 грн = 27027 грн Август(18 дн) – простой ДП = 160 час; – среднемесячный расход ПГ = 23 м³/ч; – цена природного газа = 7192 грн за тыс. м³. 160 × 23 = 3680 м³ 3, 680 тыс. м³ × 7192 грн = 26466 грн. Экономия за 8 -м месяцев текущего года составила = 359242 грн. 12

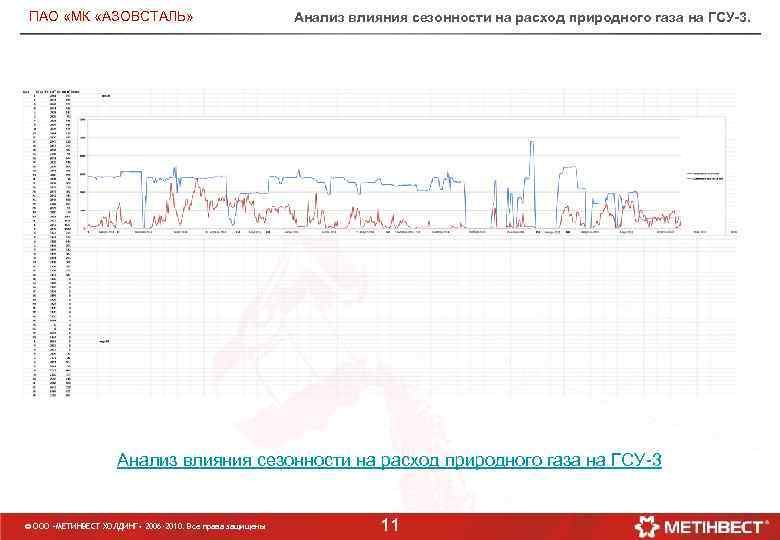

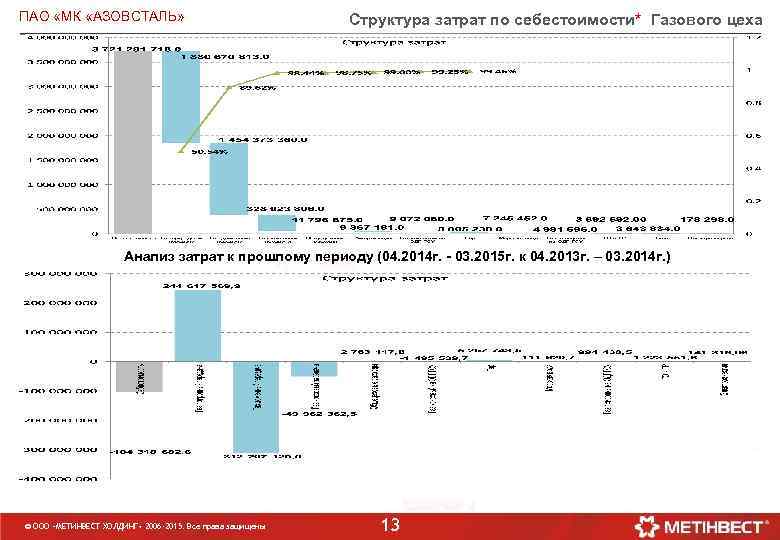

ПАО «МК «АЗОВСТАЛЬ» Структура затрат по себестоимости* Газового цеха Анализ затрат к прошлому периоду (04. 2014 г. - 03. 2015 г. к 04. 2013 г. – 03. 2014 г. ) © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2015. Все права защищены 13

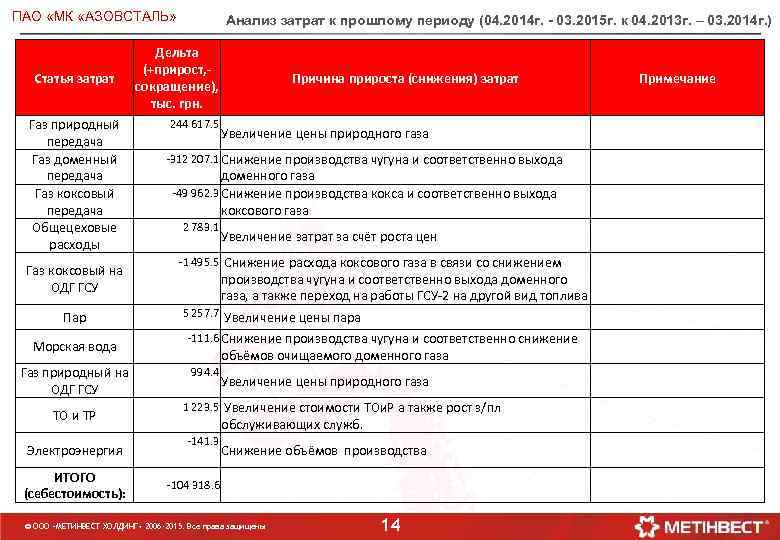

ПАО «МК «АЗОВСТАЛЬ» Статья затрат Газ природный передача Газ доменный передача Газ коксовый передача Общецеховые расходы Газ коксовый на ОДГ ГСУ Пар Морская вода Газ природный на ОДГ ГСУ ТО и ТР Электроэнергия ИТОГО (себестоимость): Анализ затрат к прошлому периоду (04. 2014 г. - 03. 2015 г. к 04. 2013 г. – 03. 2014 г. ) Дельта (+прирост, сокращение), тыс. грн. 244 617. 5 Причина прироста (снижения) затрат Примечание Увеличение цены природного газа -312 207. 1 Снижение производства чугуна и соответственно выхода доменного газа -49 962. 3 Снижение производства кокса и соответственно выхода коксового газа 2 783. 1 Увеличение затрат за счёт роста цен -1 495. 5 Снижение расхода коксового газа в связи со снижением производства чугуна и соответственно выхода доменного газа, а также переход на работы ГСУ-2 на другой вид топлива 5 257. 7 Увеличение цены пара -111. 6 Снижение производства чугуна и соответственно снижение объёмов очищаемого доменного газа 994. 4 Увеличение цены природного газа 1 223. 5 Увеличение стоимости ТОи. Р а также рост з/пл обслуживающих служб. -141. 3 Снижение объёмов производства -104 318. 6 © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2015. Все права защищены 14

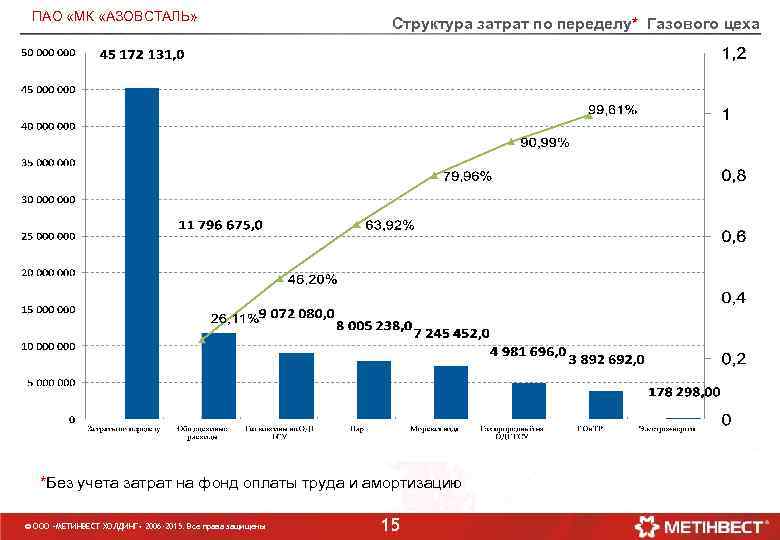

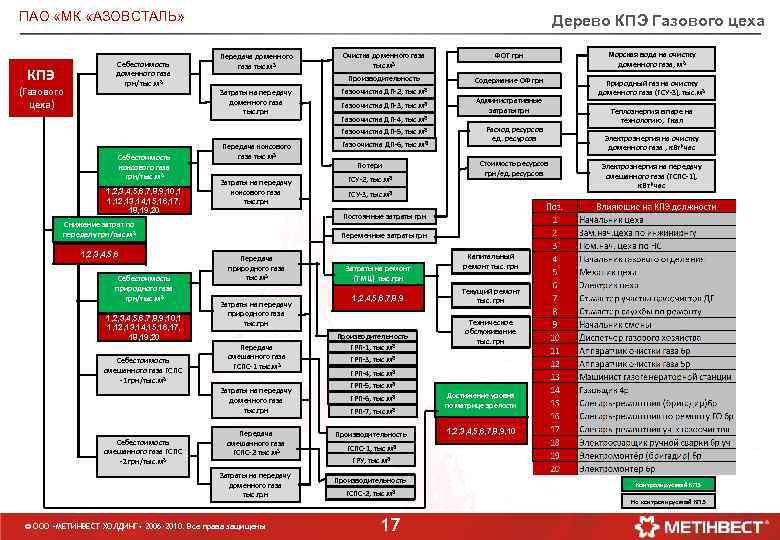

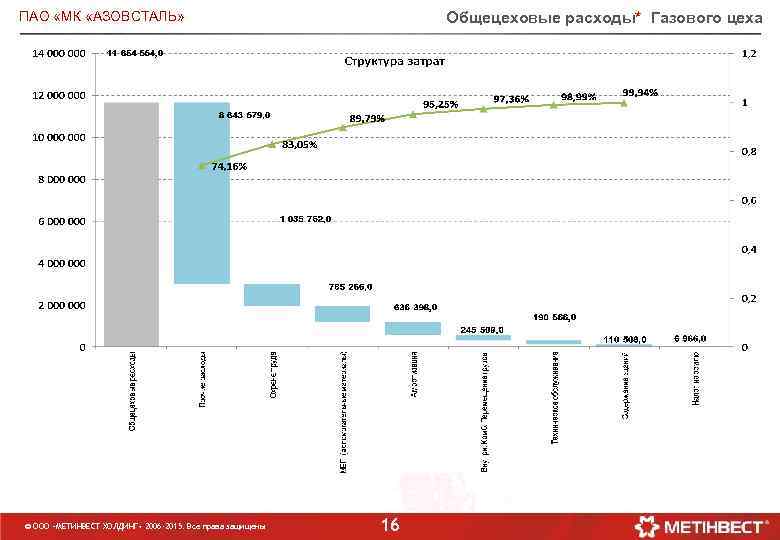

ПАО «МК «АЗОВСТАЛЬ» КПЭ (Газового цеха) Себестоимость доменного газа грн/тыс. м³ Дерево КПЭ Газового цеха Передача доменного газа тыс. м³ Очистка доменного газа тыс. м³ ФОТ грн Морская вода на очистку доменного газа, м³ Производительность Содержание ОФ грн Затраты на передачу доменного газа тыс. грн Газоочистка ДП-2, тыс. м³ Природный газ на очистку доменного газа (ГСУ-3), тыс. м³ Газоочистка ДП-3, тыс. м³ Газоочистка ДП-4, тыс. м³ Газоочистка ДП-5, тыс. м³ Себестоимость коксового газа грн/тыс. м³ 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 1 1, 12, 13, 14, 15, 16, 17, 18, 19, 20 Передача коксового газа тыс. м³ Затраты на передачу коксового газа тыс. грн Себестоимость природного газа грн/тыс. м³ 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 1 1, 12, 13, 14, 15, 16, 17, 18, 19, 20 Себестоимость смешанного газа ГСПС -1 грн/тыс. м³ ГСУ-2, тыс. м³ Стоимость ресурсов грн/ед. ресурсов ГСУ-3, тыс. м³ Электроэнергия на очистку доменного газа , к. Вт*час Электроэнергия на передачу смешанного газа (ГСПС-1), к. Вт*час Переменные затраты грн Передача природного газа тыс. м³ Затраты на передачу природного газа тыс. грн Передача смешанного газа ГСПС-1 тыс. м³ Затраты на передачу доменного газа тыс. грн Себестоимость смешанного газа ГСПС -2 грн/тыс. м³ Потери Расход ресурсов ед. ресурсов Теплоэнергия в паре на технологию, Гкал Постоянные затраты грн Снижение затрат по переделу грн/тыс. м³ 1, 2, 3, 4, 5, 6 Газоочистка ДП-6, тыс. м³ Административные затраты грн Передача смешанного газа ГСПС-2 тыс. м³ Затраты на передачу доменного газа тыс. грн © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2010. Все права защищены Затраты на ремонт (ТМЦ) тыс. грн 1, 2, 4, 5, 6, 7, 8, 9 Производительность ГРП-1, тыс. м³ Капитальный ремонт тыс. грн Текущий ремонт тыс. грн Техническое обслуживание тыс. грн ГРП-3, тыс. м³ ГРП-4, тыс. м³ ГРП-5, тыс. м³ ГРП-6, тыс. м³ ГРП-7, тыс. м³ Производительность Достижение уровня по матрице зрелости 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 ГСПС-1, тыс. м³ ГРУ, тыс. м³ Производительность ГСПС-2, тыс. м³ 17 Контролируемый КПЭ Не контролируемый КПЭ

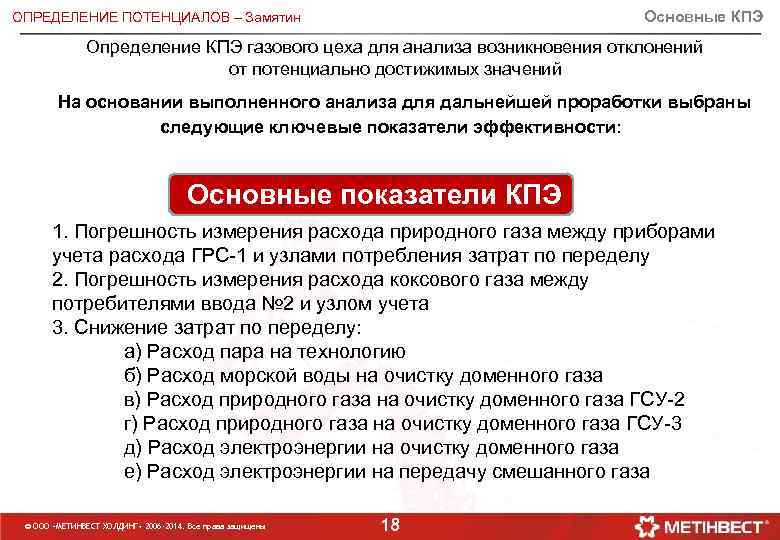

Основные КПЭ ОПРЕДЕЛЕНИЕ ПОТЕНЦИАЛОВ – Замятин Определение КПЭ газового цеха для анализа возникновения отклонений от потенциально достижимых значений На основании выполненного анализа для дальнейшей проработки выбраны следующие ключевые показатели эффективности: Основные показатели КПЭ 1. Погрешность измерения расхода природного газа между приборами учета расхода ГРС-1 и узлами потребления затрат по переделу 2. Погрешность измерения расхода коксового газа между потребителями ввода № 2 и узлом учета 3. Снижение затрат по переделу: а) Расход пара на технологию б) Расход морской воды на очистку доменного газа в) Расход природного газа на очистку доменного газа ГСУ-2 г) Расход природного газа на очистку доменного газа ГСУ-3 д) Расход электроэнергии на очистку доменного газа е) Расход электроэнергии на передачу смешанного газа © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2014. Все права защищены 18

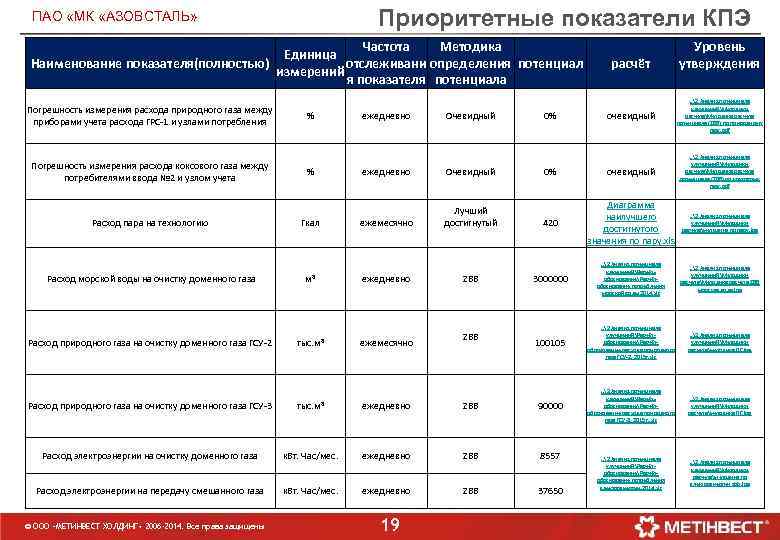

Приоритетные показатели КПЭ ПАО «МК «АЗОВСТАЛЬ» Частота Методика Единица Наименование показателя(полностью) отслеживани определения потенциал измерений я показателя потенциала Погрешность измерения расхода природного газа между приборами учета расхода ГРС-1 и узлами потребления Погрешность измерения расхода коксового газа между потребителями ввода № 2 и узлом учета Расход пара на технологию Расход морской воды на очистку доменного газа Расход природного газа на очистку доменного газа ГСУ-2 % % Гкал м³ тыс. м³ ежедневно Очевидный ежемесячно Лучший достигнутый ежедневно ежемесячно ZBB очевидный . . 2 Анализ потенциала улучшенийМетодики расчетаМетодика расчета потенциала (ZBB) по природному газу. pdf 0% очевидный . . 2 Анализ потенциала улучшенийМетодики расчетаМетодика расчета потенциала (ZBB) по коксовому газу. pdf 420 Диаграмма наилучшего достигнутого значения по пару. xls . . 2 Анализ потенциала улучшенийМетодики расчетаметодика по пару. jpg 3000000 . . 2 Анализ потенциала улучшенийРасчётобоснование потребления морской воды 2014. xls . . 2 Анализ потенциала улучшенийМетодики расчетаМетодика расчета ZBB морская вода. jpg 100105 . . 2 Анализ потенциала улучшенийРасчётобоснование расхода природного газа ГСУ-2. 2015 г. xls . . 2 Анализ потенциала улучшенийМетодики расчетаметодика ПГ. jpg . . 2 Анализ потенциала улучшенийРасчётобоснование расхода природного газа ГСУ-3. 2015 г. . xls . . 2 Анализ потенциала улучшенийМетодики расчетаметодика ПГ. jpg . . 2 Анализ потенциала улучшенийРасчётобоснование потребления электроэнергии 2014. xls . . 2 Анализ потенциала улучшенийМетодики расчетаметодика по электроэнергии zbb. jpg 0% Расход природного газа на очистку доменного газа ГСУ-3 тыс. м³ ежедневно ZBB 90000 Расход электроэнергии на очистку доменного газа к. Вт. Час/мес. ежедневно ZBB 8557 Расход электроэнергии на передачу смешанного газа к. Вт. Час/мес. ежедневно ZBB 37650 © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2014. Все права защищены 19 расчёт Уровень утверждения

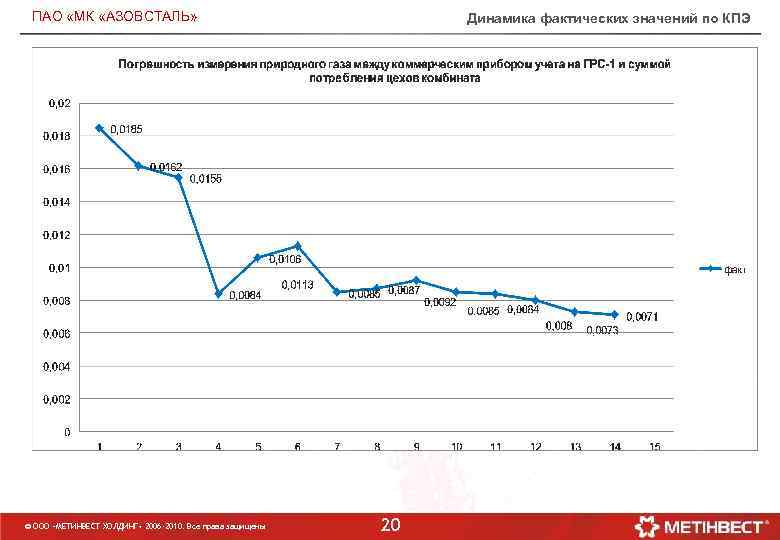

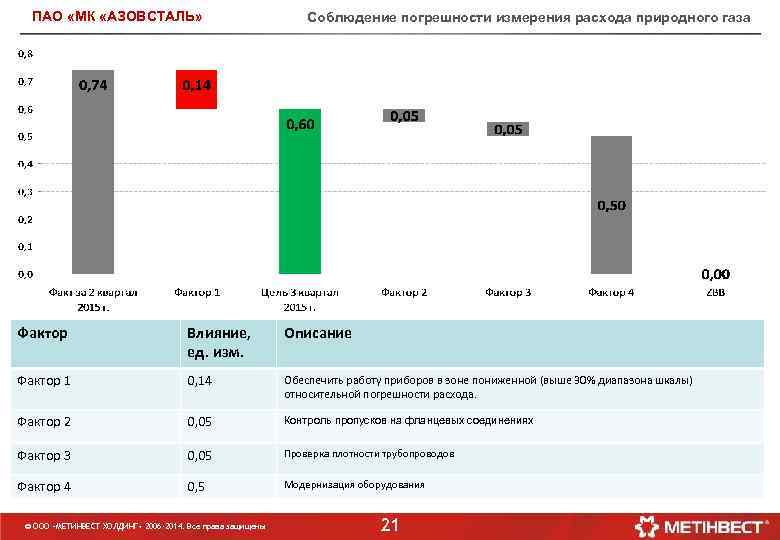

ПАО «МК «АЗОВСТАЛЬ» Соблюдение погрешности измерения расхода природного газа Фактор Влияние, ед. изм. Описание Фактор 1 0, 14 Обеспечить работу приборов в зоне пониженной (выше 30% диапазона шкалы) относительной погрешности расхода. Фактор 2 0, 05 Контроль пропусков на фланцевых соединениях Фактор 3 0, 05 Проверка плотности трубопроводов Фактор 4 0, 5 Модернизация оборудования © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2014. Все права защищены 21

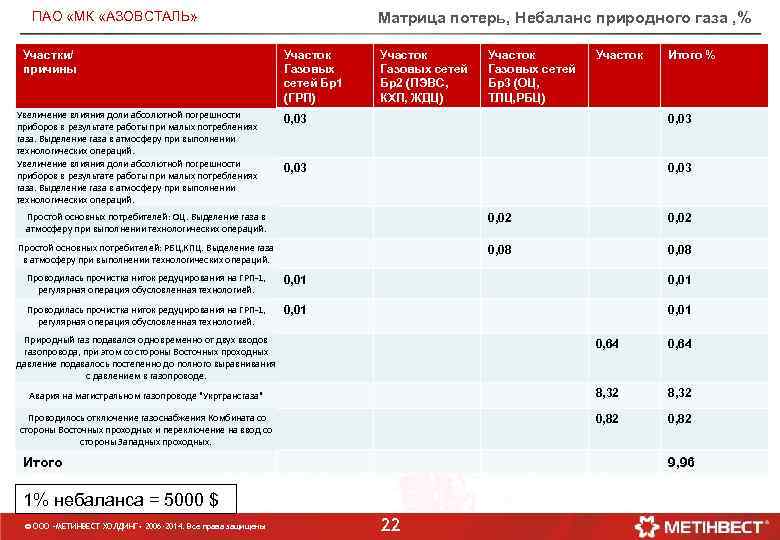

ПАО «МК «АЗОВСТАЛЬ» Участки/ причины Увеличение влияния доли абсолютной погрешности приборов в результате работы при малых потреблениях газа. Выделение газа в атмосферу при выполнении технологических операций. Матрица потерь, Небаланс природного газа , % Участок Газовых сетей Бр1 (ГРП) Участок Газовых сетей Бр2 (ПЭВС, КХП, ЖДЦ) Участок Газовых сетей Бр3 (ОЦ, ТЛЦ, РБЦ) Участок Итого % 0, 03 Простой основных потребителей: ОЦ. Выделение газа в атмосферу при выполнении технологических операций. 0, 02 Простой основных потребителей: РБЦ, КПЦ. Выделение газа в атмосферу при выполнении технологических операций. 0, 08 Проводилась прочистка ниток редуцирования на ГРП-1, регулярная операция обусловленная технологией. 0, 01 Природный газ подавался одновременно от двух вводов газопровода, при этом со стороны Восточных проходных давление подавалось постепенно до полного выравнивания с давлением в газопроводе. 0, 64 Авария на магистральном газопроводе "Укртрансгаза" 8, 32 Проводилось отключение газоснабжения Комбината со стороны Восточных проходных и переключение на ввод со стороны Западных проходных. 0, 82 Итого 9, 96 1% небаланса = 5000 $ © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2014. Все права защищены 22

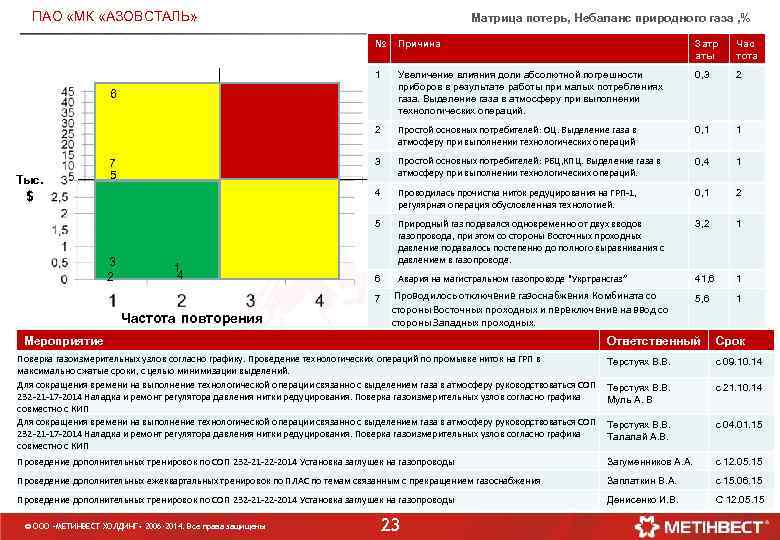

ПАО «МК «АЗОВСТАЛЬ» Матрица потерь, Небаланс природного газа , % № Причина Затр аты Час тота 1 Увеличение влияния доли абсолютной погрешности приборов в результате работы при малых потреблениях газа. Выделение газа в атмосферу при выполнении технологических операций. 0, 3 2 2 Простой основных потребителей: ОЦ. Выделение газа в атмосферу при выполнении технологических операций 0, 1 1 3 Простой основных потребителей: РБЦ, КПЦ. Выделение газа в атмосферу при выполнении технологических операций. 0, 4 1 4 Проводилась прочистка ниток редуцирования на ГРП-1, регулярная операция обусловленная технологией. 0, 1 2 5 Природный газ подавался одновременно от двух вводов газопровода, при этом со стороны Восточных проходных давление подавалось постепенно до полного выравнивания с давлением в газопроводе. 3, 2 1 6 Авария на магистральном газопроводе "Укртрансгаз” 41, 6 1 5, 6 1 6 Тыс. 7 5 $ 3 2 1 4 7 Частота повторения Проводилось отключение газоснабжения Комбината со стороны Восточных проходных и переключение на ввод со стороны Западных проходных. Мероприятие Ответственный Срок Поверка газоизмерительных узлов согласно графику. Проведение технологических операций по промывке ниток на ГРП в максимально сжатые сроки, с целью минимизации выделений. Для сокращения времени на выполнение технологической операции связанно с выделением газа в атмосферу руководствоваться СОП 232 -21 -17 -2014 Наладка и ремонт регулятора давления нитки редуцирования. Поверка газоизмерительных узлов согласно графика совместно с КИП Терстуях В. В. с 09. 10. 14 Терстуях В. В. Муль А. В с 21. 10. 14 Терстуях В. В. Талалай А. В. с 04. 01. 15 Проведение дополнительных тренировок по СОП 232 -21 -22 -2014 Установка заглушек на газопроводы Загуменников А. А. с 12. 05. 15 Проведение дополнительных ежеквартальных тренировок по ПЛАС по темам связанным с прекращением газоснабжения Заплаткин В. А. с 15. 06. 15 Проведение дополнительных тренировок по СОП 232 -21 -22 -2014 Установка заглушек на газопроводы Денисенко И. В. С 12. 05. 15 © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2014. Все права защищены 23

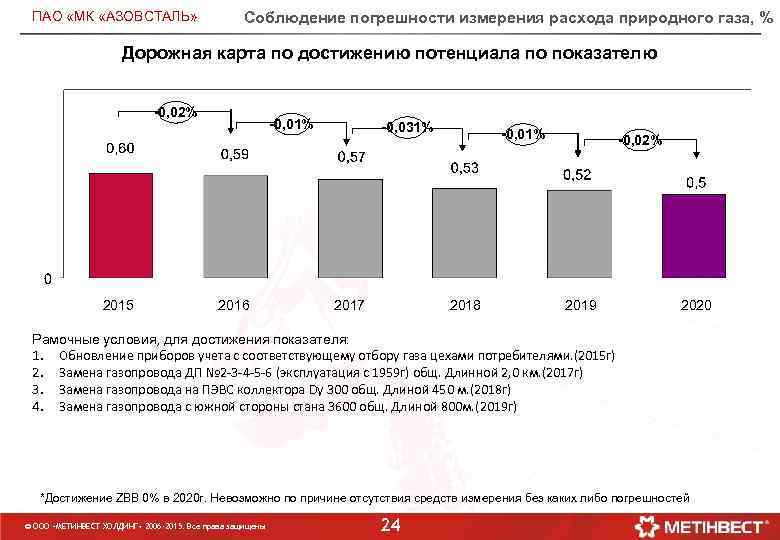

ПАО «МК «АЗОВСТАЛЬ» Соблюдение погрешности измерения расхода природного газа, % Дорожная карта по достижению потенциала по показателю -0, 02% 2015 -0, 01% 2016 -0, 031% 2017 -0, 01% 2018 -0, 02% 2019 2020 Рамочные условия, для достижения показателя: 1. Обновление приборов учета с соответствующему отбору газа цехами потребителями. (2015 г) 2. Замена газопровода ДП № 2 -3 -4 -5 -6 (эксплуатация с 1959 г) общ. Длинной 2, 0 км. (2017 г) 3. Замена газопровода на ПЭВС коллектора Dу 300 общ. Длиной 450 м. (2018 г) 4. Замена газопровода с южной стороны стана 3600 общ. Длиной 800 м. (2019 г) *Достижение ZBB 0% в 2020 г. Невозможно по причине отсутствия средств измерения без каких либо погрешностей © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2015. Все права защищены 24

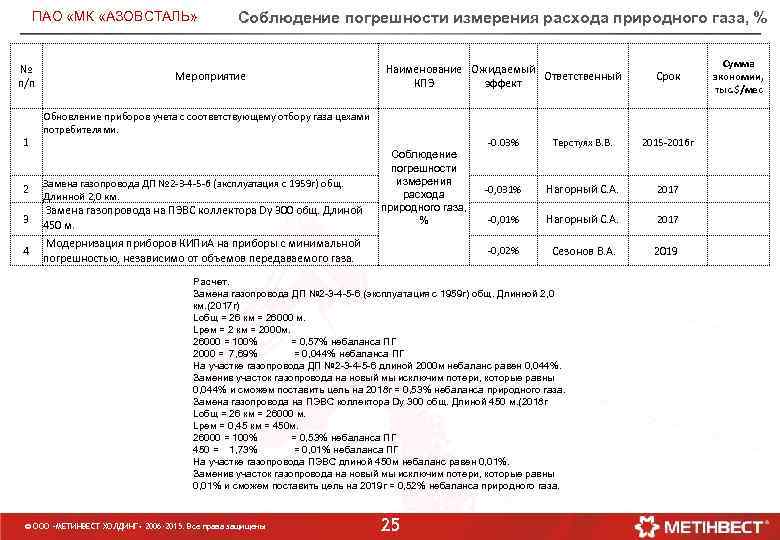

ПАО «МК «АЗОВСТАЛЬ» № п/п 1 Соблюдение погрешности измерения расхода природного газа, % Мероприятие Наименование Ожидаемый Ответственный КПЭ эффект Срок -0. 03% Терстуях В. В. 2015 -2016 г -0, 031% Нагорный С. А. 2017 -0, 02% Сезонов В. А. 2019 Обновление приборов учета с соответствующему отбору газа цехами потребителями. 2 Замена газопровода ДП № 2 -3 -4 -5 -6 (эксплуатация с 1959 г) общ. Длинной 2, 0 км. 3 Замена газопровода на ПЭВС коллектора Dу 300 общ. Длиной 450 м. 4 Соблюдение погрешности измерения расхода природного газа, % Модернизация приборов КИПи. А на приборы с минимальной погрешностью, независимо от объемов передаваемого газа. Расчет. Замена газопровода ДП № 2 -3 -4 -5 -6 (эксплуатация с 1959 г) общ. Длинной 2, 0 км. (2017 г) Lобщ = 26 км = 26000 м. Lрем = 2 км = 2000 м. 26000 = 100% = 0, 57% небаланса ПГ 2000 = 7, 69% = 0, 044% небаланса ПГ На участке газопровода ДП № 2 -3 -4 -5 -6 длиной 2000 м небаланс равен 0, 044%. Заменив участок газопровода на новый мы исключим потери, которые равны 0, 044% и сможем поставить цель на 2018 г = 0, 53% небаланса природного газа. Замена газопровода на ПЭВС коллектора Dу 300 общ. Длиной 450 м. (2018 г Lобщ = 26 км = 26000 м. Lрем = 0, 45 км = 450 м. 26000 = 100% = 0, 53% небаланса ПГ 450 = 1, 73% = 0, 01% небаланса ПГ На участке газопровода ПЭВС длиной 450 м небаланс равен 0, 01%. Заменив участок газопровода на новый мы исключим потери, которые равны 0, 01% и сможем поставить цель на 2019 г = 0, 52% небаланса природного газа. © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2015. Все права защищены 25 Сумма экономии, тыс. $/мес

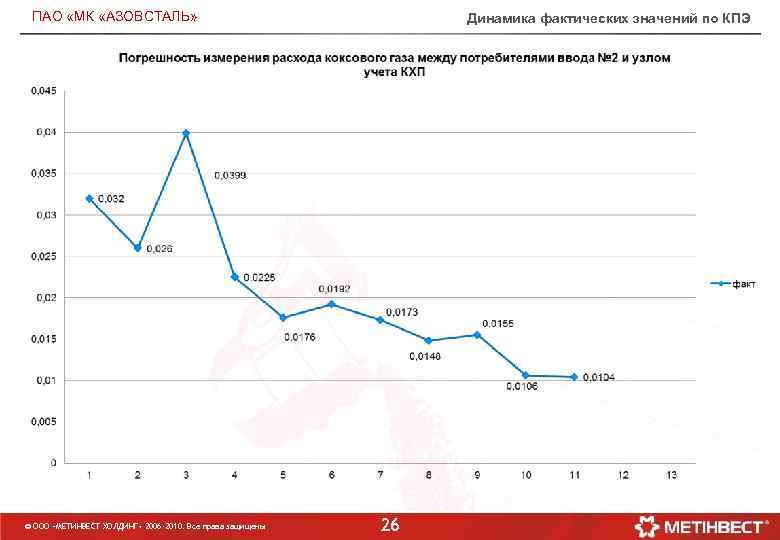

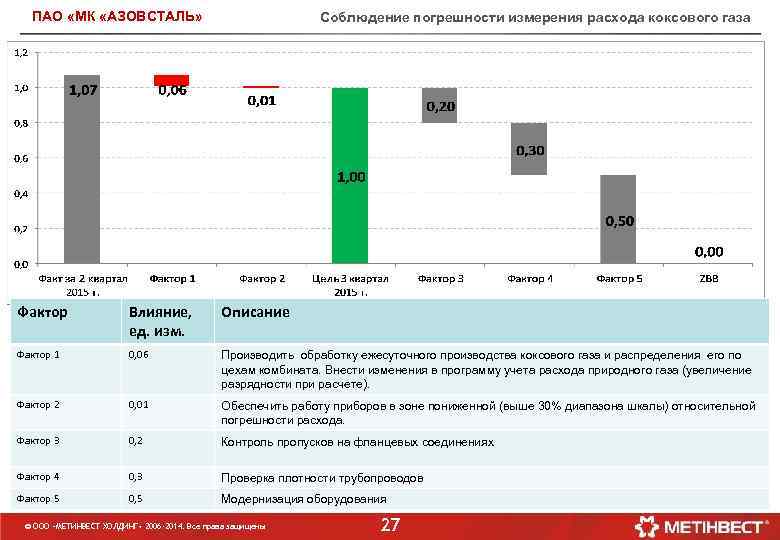

ПАО «МК «АЗОВСТАЛЬ» Соблюдение погрешности измерения расхода коксового газа Фактор Влияние, ед. изм. Описание Фактор 1 0, 06 Производить обработку ежесуточного производства коксового газа и распределения его по цехам комбината. Внести изменения в программу учета расхода природного газа (увеличение разрядности при расчете). Фактор 2 0, 01 Обеспечить работу приборов в зоне пониженной (выше 30% диапазона шкалы) относительной погрешности расхода. Фактор 3 0, 2 Контроль пропусков на фланцевых соединениях Фактор 4 0, 3 Проверка плотности трубопроводов Фактор 5 0, 5 Модернизация оборудования © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2014. Все права защищены 27

ПАО «МК «АЗОВСТАЛЬ» Матрица потерь, Небаланс коксового газа , % Участки/ причины Участок КХП Итого Увеличение влияния доли абсолютной погрешности приборов в результате работы при малых потреблениях 0, 09 газа. Простой основных потребителей: ОЦ. 0, 09 Увеличение влияния доли абсолютной погрешности приборов в результате работы при малых потреблениях 0, 13 газа. Простой основных потребителей: РБЦ. 0, 13 Увеличение влияния доли абсолютной погрешности приборов в результате работы при малых потреблениях 0, 1 газа. Простой основных потребителей: КПЦ. 0, 1 Утечка на К/О № 3. Производились работы с выбросом газа в атмосферу. 0, 14 Проведение работ по врезке перемычки газопровода коксового газа в газопровод природного газа в районе 0, 1 ГРП-7. 0, 14 0, 1 Простой основных потребителей: РБЦ. Работа расходомерных узлов учета природного газа при низком потреблении в 30% зоне от предела шкалы, рост доли абсолютной погрешности. 0, 73 Простой основных потребителей: 0 Ц. Работа расходомерных узлов учета природного газа при низком потреблении в 30% зоне от предела шкалы, рост доли абсолютной погрешности. 0, 75 Простой основных потребителей: КПЦ. Работа расходомерных узлов учета природного газа при низком потреблении в 30% зоне от предела шкалы, рост доли абсолютной погрешности. 0, 1 Итого 2, 14 1% небаланса = 2500 $ © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2014. Все права защищены 28

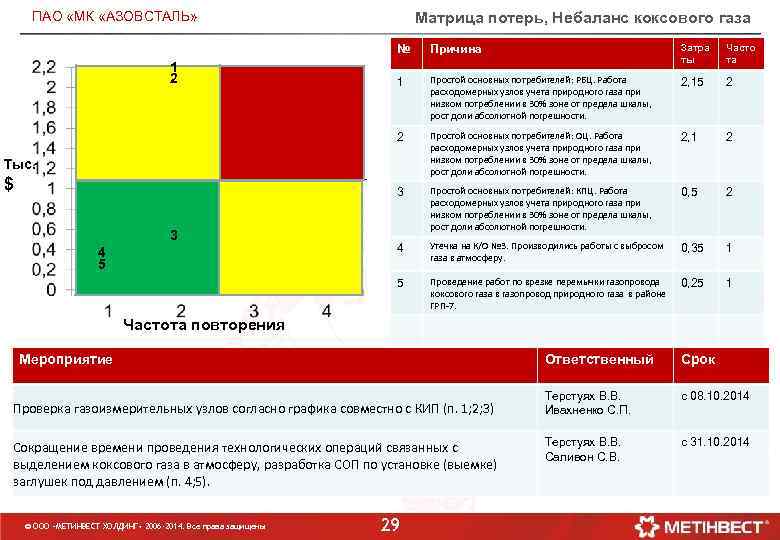

ПАО «МК «АЗОВСТАЛЬ» Матрица потерь, Небаланс коксового газа № Затра ты Часто та 1 Простой основных потребителей: РБЦ. Работа расходомерных узлов учета природного газа при низком потреблении в 30% зоне от предела шкалы, рост доли абсолютной погрешности. 2, 15 2 2 Простой основных потребителей: ОЦ. Работа расходомерных узлов учета природного газа при низком потреблении в 30% зоне от предела шкалы, рост доли абсолютной погрешности. 2, 1 2 3 Простой основных потребителей: КПЦ. Работа расходомерных узлов учета природного газа при низком потреблении в 30% зоне от предела шкалы, рост доли абсолютной погрешности. 0, 5 2 4 Утечка на К/О № 3. Производились работы с выбросом газа в атмосферу. 0, 35 1 2 Причина Проведение работ по врезке перемычки газопровода коксового газа в газопровод природного газа в районе ГРП-7. 0, 25 1 Тыс. $ 3 4 5 Частота повторения Мероприятие Ответственный Проверка газоизмерительных узлов согласно графика совместно с КИП (п. 1; 2; 3) Сокращение времени проведения технологических операций связанных с выделением коксового газа в атмосферу, разработка СОП по установке (выемке) заглушек под давлением (п. 4; 5). © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2014. Все права защищены 29 Срок Терстуях В. В. Ивахненко С. П. с 08. 10. 2014 Терстуях В. В. Саливон С. В. с 31. 10. 2014

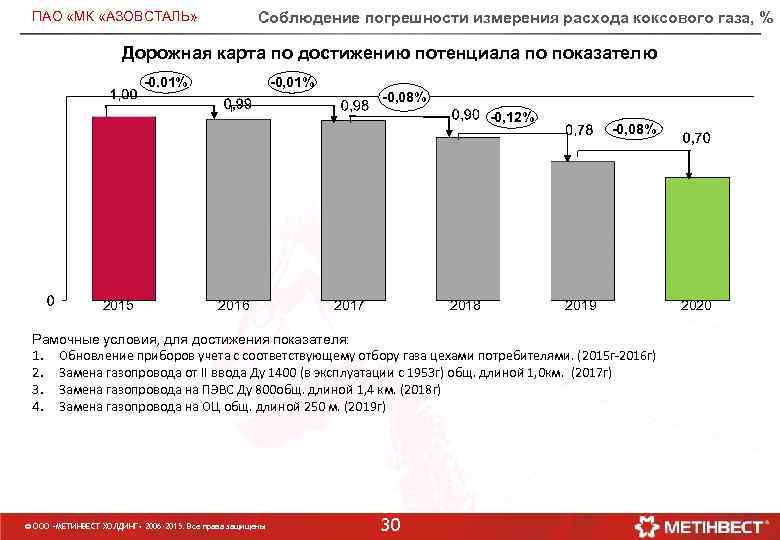

ПАО «МК «АЗОВСТАЛЬ» Соблюдение погрешности измерения расхода коксового газа, % Дорожная карта по достижению потенциала по показателю -0. 01% -0, 08% -0, 12% 2015 2016 2017 2018 -0, 08% 2019 Рамочные условия, для достижения показателя: 1. Обновление приборов учета с соответствующему отбору газа цехами потребителями. (2015 г-2016 г) 2. Замена газопровода от II ввода Ду 1400 (в эксплуатации с 1953 г) общ. длиной 1, 0 км. (2017 г) 3. Замена газопровода на ПЭВС Ду 800 общ. длиной 1, 4 км. (2018 г) 4. Замена газопровода на ОЦ общ. длиной 250 м. (2019 г) © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2015. Все права защищены 30 2020

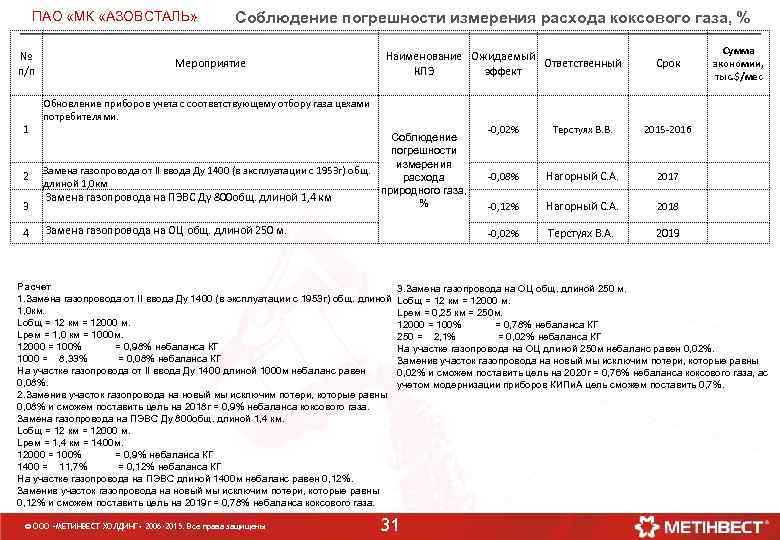

ПАО «МК «АЗОВСТАЛЬ» № п/п 1 Соблюдение погрешности измерения расхода коксового газа, % Мероприятие Наименование Ожидаемый Ответственный КПЭ эффект Срок -0, 02% Терстуях В. В. 2015 -2016 -0, 08% Нагорный С. А. 2017 -0, 12% Нагорный С. А. 2018 -0, 02% Терстуях В. А. 2019 Обновление приборов учета с соответствующему отбору газа цехами потребителями. 3 Соблюдение погрешности измерения Замена газопровода от II ввода Ду 1400 (в эксплуатации с 1953 г) общ. расхода длиной 1, 0 км природного газа, Замена газопровода на ПЭВС Ду 800 общ. длиной 1, 4 км % 4 Замена газопровода на ОЦ общ. длиной 250 м. 2 Расчет 1. Замена газопровода от II ввода Ду 1400 (в эксплуатации с 1953 г) общ. длиной 1, 0 км. Lобщ = 12 км = 12000 м. Lрем = 1, 0 км = 1000 м. 12000 = 100% = 0, 98% небаланса КГ 1000 = 8, 33% = 0, 08% небаланса КГ На участке газопровода от II ввода Ду 1400 длиной 1000 м небаланс равен 0, 08%. 2. Заменив участок газопровода на новый мы исключим потери, которые равны 0, 08% и сможем поставить цель на 2018 г = 0, 9% небаланса коксового газа. Замена газопровода на ПЭВС Ду 800 общ. длиной 1, 4 км. Lобщ = 12 км = 12000 м. Lрем = 1, 4 км = 1400 м. 12000 = 100% = 0, 9% небаланса КГ 1400 = 11, 7% = 0, 12% небаланса КГ На участке газопровода на ПЭВС длиной 1400 м небаланс равен 0, 12%. Заменив участок газопровода на новый мы исключим потери, которые равны 0, 12% и сможем поставить цель на 2019 г = 0, 78% небаланса коксового газа. © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2015. Все права защищены Сумма экономии, тыс. $/мес 3. Замена газопровода на ОЦ общ. длиной 250 м. Lобщ = 12 км = 12000 м. Lрем = 0, 25 км = 250 м. 12000 = 100% = 0, 78% небаланса КГ 250 = 2, 1% = 0, 02% небаланса КГ На участке газопровода на ОЦ длиной 250 м небаланс равен 0, 02%. Заменив участок газопровода на новый мы исключим потери, которые равны 0, 02% и сможем поставить цель на 2020 г = 0, 76% небаланса коксового газа, ас учетом модернизации приборов КИПи. А цель сможем поставить 0, 7%. 31

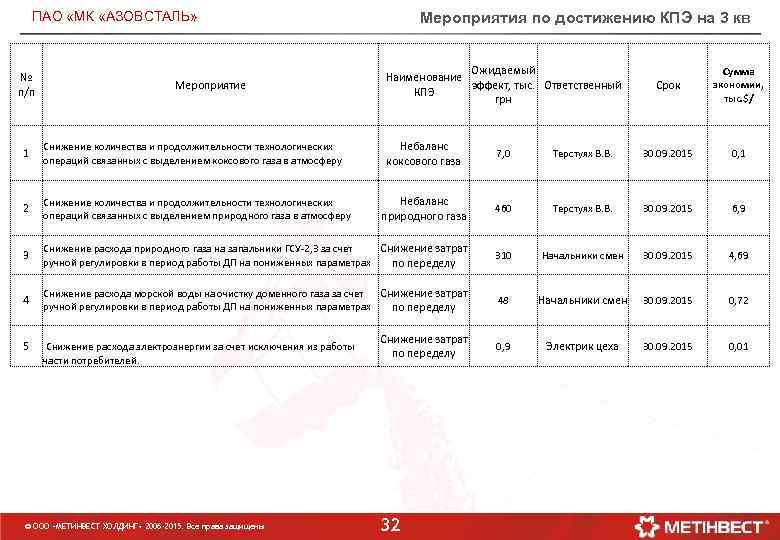

ПАО «МК «АЗОВСТАЛЬ» № п/п Мероприятие Мероприятия по достижению КПЭ на 3 кв Ожидаемый Наименование эффект, тыс. Ответственный КПЭ грн Срок Сумма экономии, тыс. $/ Небаланс коксового газа 7, 0 Терстуях В. В. 30. 09. 2015 0, 1 Небаланс природного газа 460 Терстуях В. В. 30. 09. 2015 6, 9 3 Снижение затрат Снижение расхода природного газа на запальники ГСУ-2, 3 за счет ручной регулировки в период работы ДП на пониженных параметрах по переделу 310 Начальники смен 30. 09. 2015 4, 69 4 Снижение расхода морской воды на очистку доменного газа за счет Снижение затрат ручной регулировки в период работы ДП на пониженных параметрах по переделу 48 Начальники смен 30. 09. 2015 0, 72 Снижение затрат по переделу 0, 9 Электрик цеха 30. 09. 2015 0, 01 1 Снижение количества и продолжительности технологических операций связанных с выделением коксового газа в атмосферу 2 Снижение количества и продолжительности технологических операций связанных с выделением природного газа в атмосферу 5 Снижение расхода электроэнергии за счет исключения из работы части потребителей. © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2015. Все права защищены 32

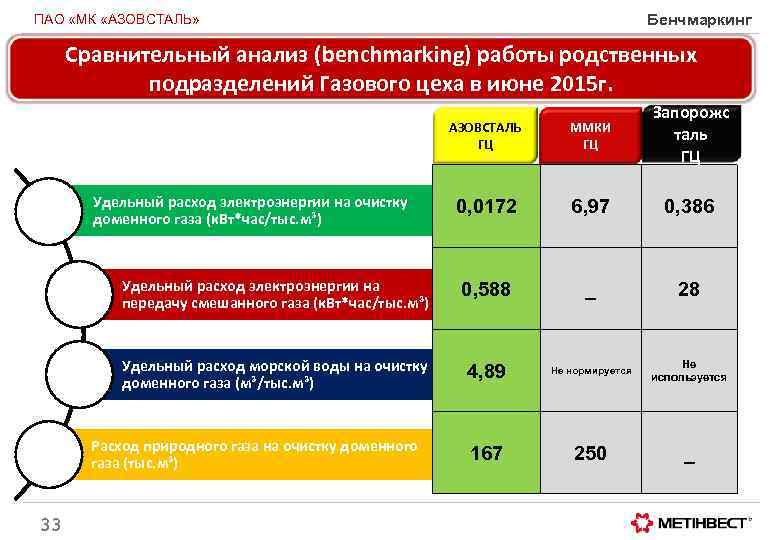

Бенчмаркинг ПАО «МК «АЗОВСТАЛЬ» Сравнительный анализ (benchmarking) работы родственных подразделений Газового цеха в июне 2015 г. АЗОВСТАЛЬ ГЦ ММКИ ГЦ Запорожс таль ГЦ 0, 0172 6, 97 0, 386 Удельный расход электроэнергии на передачу смешанного газа (к. Вт*час/тыс. м³) 0, 588 _ 28 Удельный расход морской воды на очистку доменного газа (м³/тыс. м³) 4, 89 Не нормируется Не используется 167 250 _ Удельный расход электроэнергии на очистку доменного газа (к. Вт*час/тыс. м³) Расход природного газа на очистку доменного газа (тыс. м³) 33 33

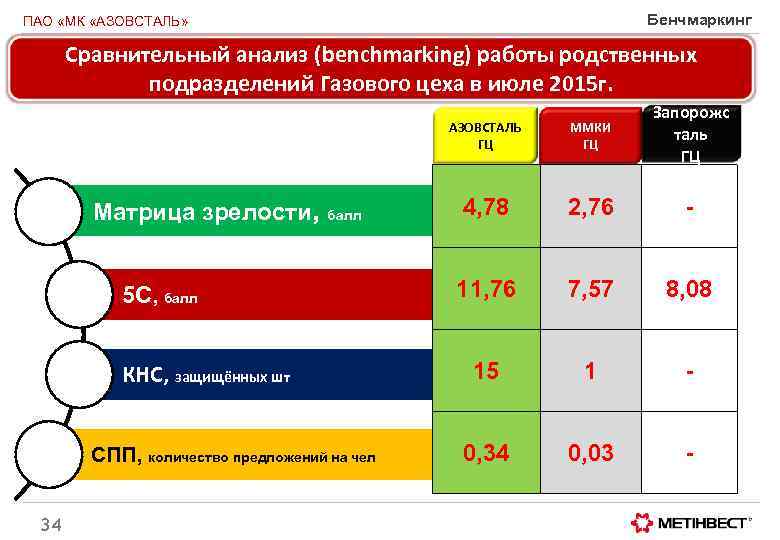

Бенчмаркинг ПАО «МК «АЗОВСТАЛЬ» Сравнительный анализ (benchmarking) работы родственных подразделений Газового цеха в июле 2015 г. АЗОВСТАЛЬ ГЦ Матрица зрелости, 34 34 7, 57 8, 08 1 - 0, 34 СПП, количество предложений на чел - 15 КНС, защищённых шт 2, 76 11, 76 5 С, балл Запорожс таль ГЦ 4, 78 балл ММКИ ГЦ 0, 03 -

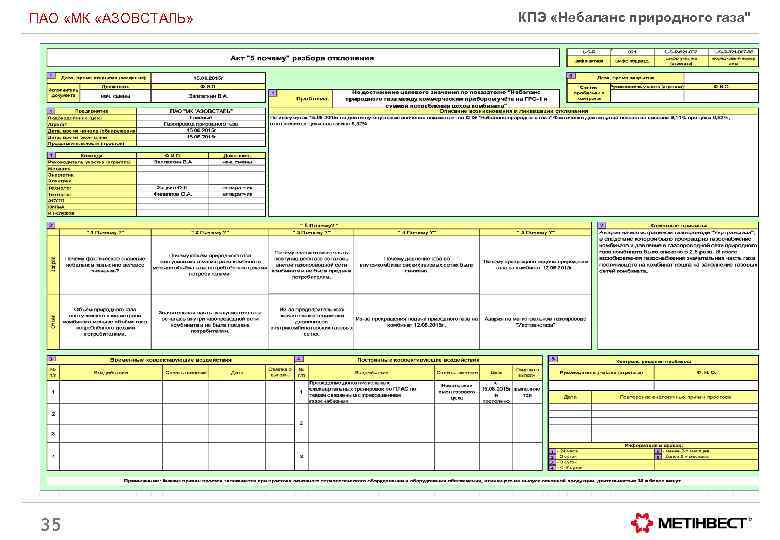

КПЭ «Небаланс природного газа" ПАО «МК «АЗОВСТАЛЬ» 35 35

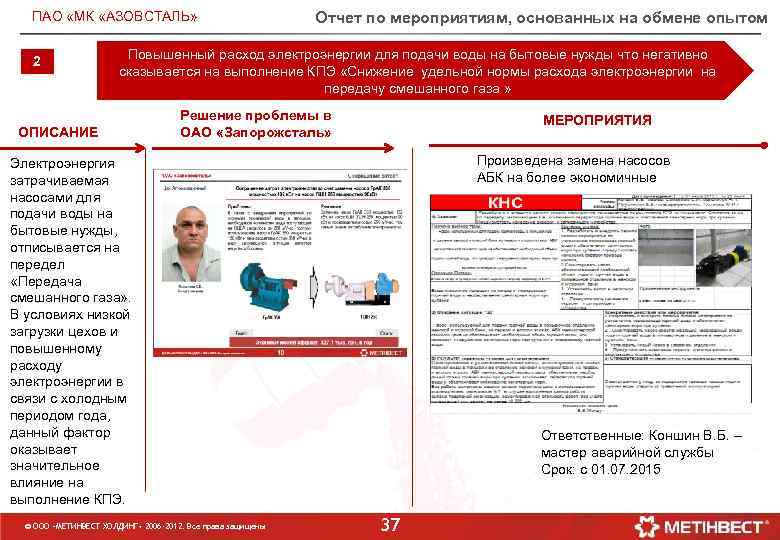

ПАО «МК «АЗОВСТАЛЬ» 2 Отчет по мероприятиям, основанных на обмене опытом Повышенный расход электроэнергии для подачи воды на бытовые нужды что негативно сказывается на выполнение КПЭ «Снижение удельной нормы расхода электроэнергии на передачу смешанного газа » ОПИСАНИЕ Решение проблемы в ОАО «Запорожсталь» МЕРОПРИЯТИЯ Произведена замена насосов АБК на более экономичные Электроэнергия затрачиваемая насосами для подачи воды на бытовые нужды, отписывается на передел «Передача смешанного газа» . В условиях низкой загрузки цехов и повышенному расходу электроэнергии в связи с холодным периодом года, данный фактор оказывает значительное влияние на выполнение КПЭ. © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2012. Все права защищены Ответственные: Коншин В. Б. – мастер аварийной службы Срок: с 01. 07. 2015 37

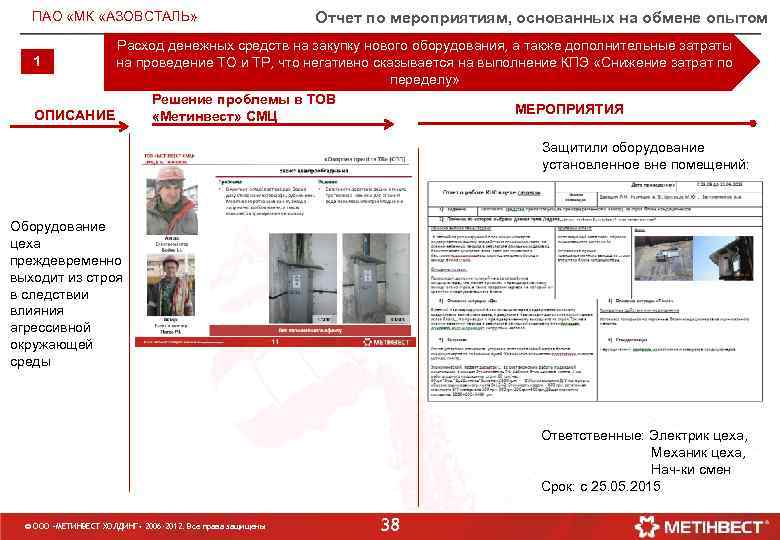

ПАО «МК «АЗОВСТАЛЬ» Отчет по мероприятиям, основанных на обмене опытом Расход денежных средств на закупку нового оборудования, а также дополнительные затраты 1 на проведение ТО и ТР, что негативно сказывается на выполнение КПЭ «Снижение затрат по переделу» Решение проблемы в ТОВ МЕРОПРИЯТИЯ ОПИСАНИЕ «Метинвест» СМЦ Защитили оборудование установленное вне помещений: Оборудование цеха преждевременно выходит из строя в следствии влияния агрессивной окружающей среды Ответственные: Электрик цеха, Механик цеха, Нач-ки смен Срок: с 25. 05. 2015 © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2012. Все права защищены 38

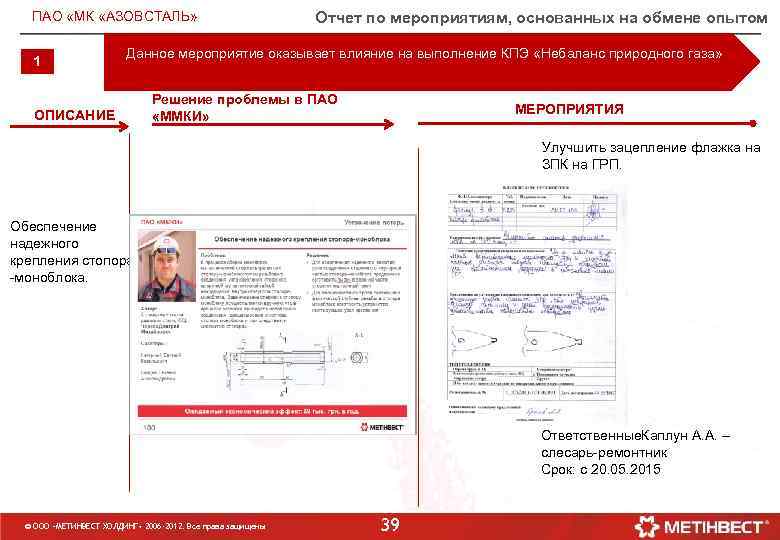

ПАО «МК «АЗОВСТАЛЬ» 1 Отчет по мероприятиям, основанных на обмене опытом Данное мероприятие оказывает влияние на выполнение КПЭ «Небаланс природного газа» ОПИСАНИЕ Решение проблемы в ПАО «ММКИ» МЕРОПРИЯТИЯ Улучшить зацепление флажка на ЗПК на ГРП. Обеспечение надежного крепления стопора -моноблока. Ответственные. Каплун А. А. – слесарь-ремонтник Срок: с 20. 05. 2015 © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2012. Все права защищены 39

ПАО «МК «АЗОВСТАЛЬ» 1 ОПИСАНИЕ Отчет по мероприятиям, основанных на обмене опытом Расход денежных средств на закупку нового оборудования, что негативно сказывается на выполнение КПЭ «Снижение затрат по переделу» Решение проблемы в ООО «МЕТИНВЕСТ-МРМЗ» МЕРОПРИЯТИЯ Приспособле ние для выравнивани я кромок между собой при сборке металлоконст рукций Ответственные: Гуртовенко С. В. – электросварщик 6 р Срок: с 01. 07. 2015 © ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006 -2012. Все права защищены 40
