ПАО «Криогенмаш» Ожижители природного газа со 100% ожижением и емкостное оборудование для СПГ

Оборудование СПГ Криогенмаш изготовил 17 систем хранения и газификации СПГ. С 2006 года поставлено заказчикам 20 ожижителей природного газа, ещё 7 находится в производстве. Система приема, хранения, регазификации СПГ на базе БСХП-63/0, 7 - 5 шт. Приморск, Ленинградская обл. , 2005 г. Блок ожижения ОП-2, 5, Китай, 2011 г. Ожижитель природного газа ОП-3, Китай, 2012 г. Блок ожижения ОП-1, 5, Китай, 2013 г. 2 Завод СПГ на базе двух блоков ожижения ОП-2, 5, Китай, 2012 г. Блок ожижения ОП-1, 5, Китай, 2013 г. © Криогенмаш 2016

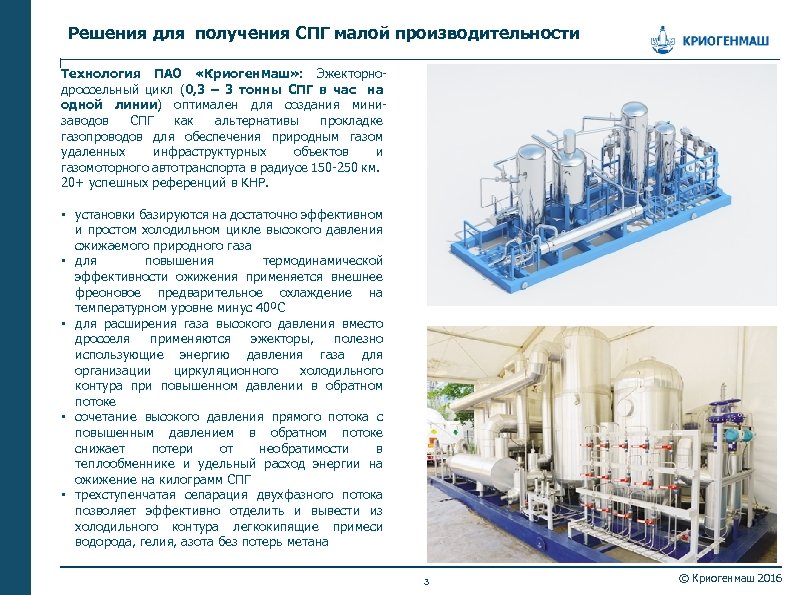

Решения для получения СПГ малой производительности Технология ПАО «Криогенмаш» : Эжекторнодроссельный цикл (0, 3 – 3 тонны СПГ в час на одной линии) оптимален для создания минизаводов СПГ как альтернативы прокладке газопроводов для обеспечения природным газом удаленных инфраструктурных объектов и газомоторного автотранспорта в радиусе 150 -250 км. 20+ успешных референций в КНР. • установки базируются на достаточно эффективном и простом холодильном цикле высокого давления сжижаемого природного газа • для повышения термодинамической эффективности ожижения применяется внешнее фреоновое предварительное охлаждение на температурном уровне минус 40ºС • для расширения газа высокого давления вместо дросселя применяются эжекторы, полезно использующие энергию давления газа для организации циркуляционного холодильного контура при повышенном давлении в обратном потоке • сочетание высокого давления прямого потока с повышенным давлением в обратном потоке снижает потери от необратимости в теплообменнике и удельный расход энергии на ожижение на килограмм СПГ • трехступенчатая сепарация двухфазного потока позволяет эффективно отделить и вывести из холодильного контура легкокипящие примеси водорода, гелия, азота без потерь метана 3 © Криогенмаш 2016

Решения для получения СПГ средней производительности Технология ПАО «Криогенмаш» : Азотный детандерный цикл (5 -100 тонн СПГ в час) оптимален при реализации проектов комплексного обеспечения регионов природным газом как альтернатива программам газификации со строительством магистральных и региональных газопроводов, а также для создания экспортных терминалов СПГ • установки базируются на азотном холодильном цикле с турбодетандер-компрессорными агрегатами и пластинчаторебристым теплообменником для охлаждения и ожижения ПГ • опыт применения аналогичного холодильного цикла в крупных ВРУ: 600+ реализованных проектов в 25 странах мира • возможности повышения эффективности за счет числа ступеней расширения и изменения схемы их включения • преимущества применения компактных и высокоэффективных пластинчато-ребристых теплообменников (10+ поставщиков в мире), вместо витых (2 поставщика в мире) • отсутствие жидкостных и двухфазных потоков и проблем неравномерности • возможности адаптации к вариациям параметров ПГ и переохлаждению СПГ • полная взрыво- и пожаробезопасность всего холодильного контура • удельная себестоимость значительно ниже себестоимости решений на смешанном хладагенте УСПГ-7 (7 тонн СПГ в час) изготовлен для ООО «Криогаз. Калининград» . 4 © Криогенмаш 2016

Структурная схема блока ожижения СПГ производительностью до 15 т/ч 2 Преимущества • Простата реализации • Надежность • Безопасность • Блочно-модульная поставка 1 ПГ БКО 3. ХМ 1 ТДК А ТО-1 3. 2 СПГ Потоки: Природный газ Азот высокого давления Азот низкого давления 5 © Криогенмаш 2015

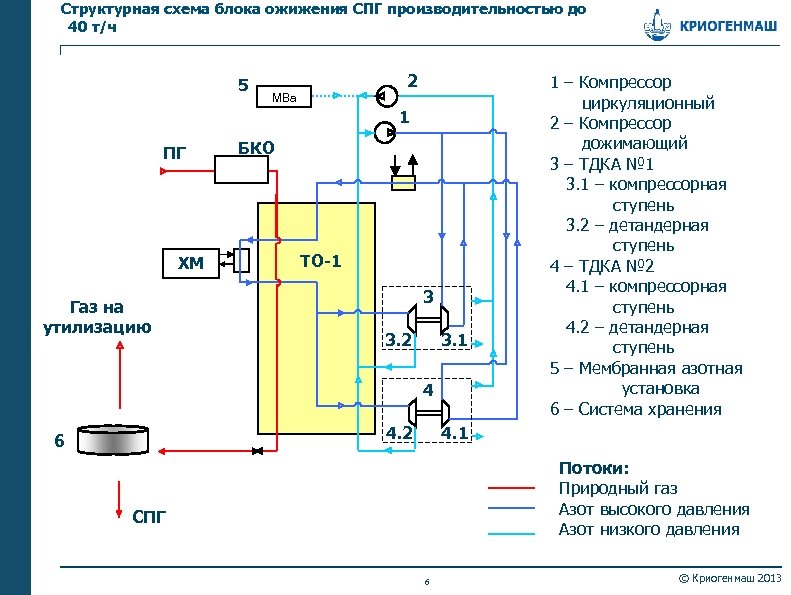

Структурная схема блока ожижения СПГ производительностью до 40 т/ч 5 2 МВа 1 ПГ ХМ Газ на утилизацию БКО ТО-1 3 3. 2 3. 1 4 4. 2 6 1 – Компрессор циркуляционный 2 – Компрессор дожимающий 3 – ТДКА № 1 3. 1 – компрессорная ступень 3. 2 – детандерная ступень 4 – ТДКА № 2 4. 1 – компрессорная ступень 4. 2 – детандерная ступень 5 – Мембранная азотная установка 6 – Система хранения 4. 1 Потоки: Природный газ Азот высокого давления Азот низкого давления СПГ 6 © Криогенмаш 2013

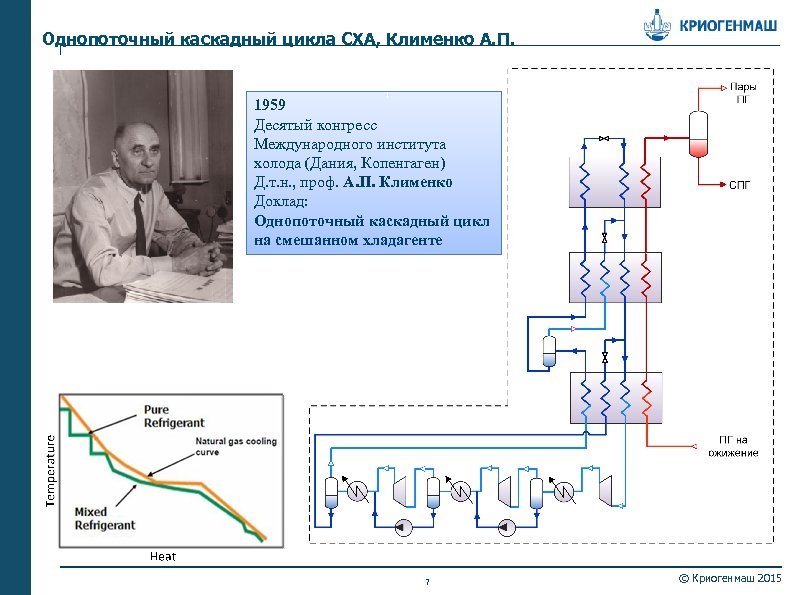

Однопоточный каскадный цикла СХА, Клименко А. П. 1959 Десятый конгресс Международного института холода (Дания, Копенгаген) Д. т. н. , проф. А. П. Клименко Доклад: Однопоточный каскадный цикл на смешанном хладагенте 7 © Криогенмаш 2015

Опыт ПАО «Криогенмаш» как база для освоения технологии СПГ ● Разработка технологии и создания производства крупногабаритных витых теплообменников для криогенных установок, в т. ч. для встроенных в регенераторы ВРУ диаметром до 3 м и длиной до 6 м. ● Разработка и поставка а МГПЗ оборудования опытной установки на смесевом хладагенте производительностью 3 т/ч и системы хранения СПГ емкостью 1000 м 3 8 © Криогенмаш 2015

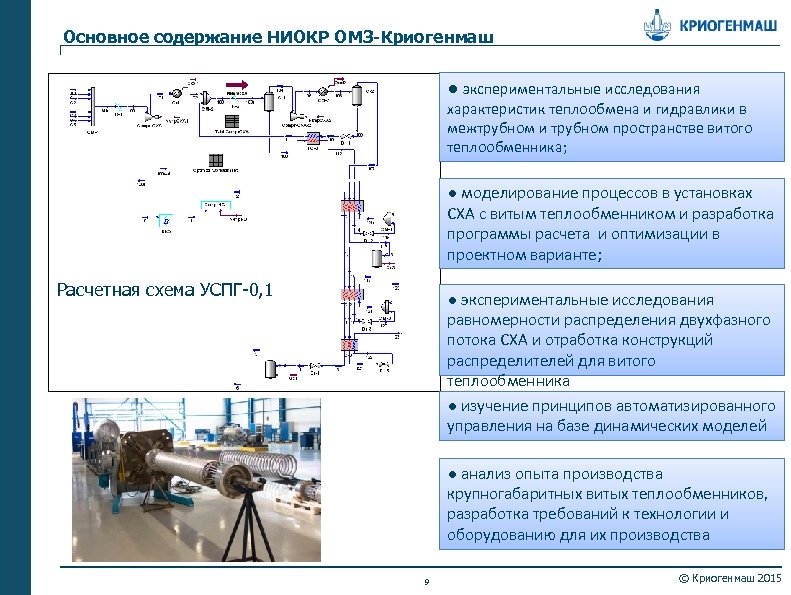

Основное содержание НИОКР ОМЗ-Криогенмаш ● экспериментальные исследования характеристик теплообмена и гидравлики в межтрубном и трубном пространстве витого теплообменника; ● моделирование процессов в установках СХА с витым теплообменником и разработка программы расчета и оптимизации в проектном варианте; Расчетная схема УСПГ-0, 1 ● экспериментальные исследования равномерности распределения двухфазного потока СХА и отработка конструкций распределителей для витого теплообменника ● изучение принципов автоматизированного управления на базе динамических моделей ● анализ опыта производства крупногабаритных витых теплообменников, разработка требований к технологии и оборудованию для их производства 9 © Криогенмаш 2015

Комплекс оборудования СПГ ПАО «Криогенмаш» Емкости хранения СПГ, объемом от 10 до 250 м 3 Системы хранения от 500 до 40 000 м 3 Системы хранения и регазификации природного газа «под ключ» вместимостью от 10 до 40 000 м 3 10 © Криогенмаш 2016

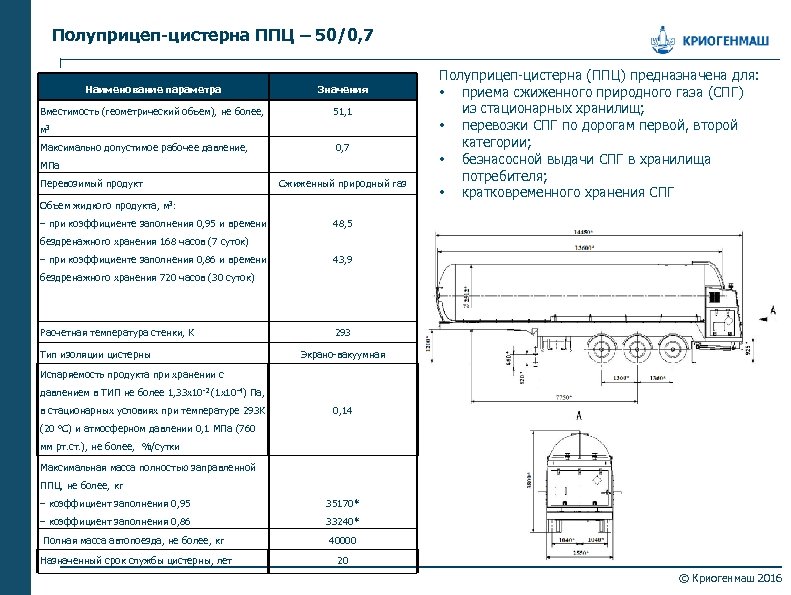

Полуприцеп-цистерна ППЦ – 50/0, 7 Наименование параметра Значения Вместимость (геометрический объем), не более, 51, 1 м 3 Максимально допустимое рабочее давление, 0, 7 МПа Перевозимый продукт Объем жидкого продукта, м 3: – при коэффициенте заполнения 0, 95 и времени бездренажного хранения 168 часов (7 суток) – при коэффициенте заполнения 0, 86 и времени Сжиженный природный газ Полуприцеп-цистерна (ППЦ) предназначена для: • приема сжиженного природного газа (СПГ) из стационарных хранилищ; • перевозки СПГ по дорогам первой, второй категории; • безнасосной выдачи СПГ в хранилища потребителя; • кратковременного хранения СПГ 48, 5 43, 9 бездренажного хранения 720 часов (30 суток) Расчетная температура стенки, К Тип изоляции цистерны 293 Экрано-вакуумная Испаряемость продукта при хранении с давлением в ТИП не более 1, 33 х10 -2 (1 х10 -4) Па, в стационарных условиях при температуре 293 К 0, 14 (20 С) и атмосферном давлении 0, 1 МПа (760 мм рт. ст. ), не более, %/сутки Максимальная масса полностью заправленной ППЦ, не более, кг – коэффициент заполнения 0, 95 35170* – коэффициент заполнения 0, 86 33240* Полная масса автопоезда, не более, кг 40000 Назначенный срок службы цистерны, лет 20 © Криогенмаш 2016

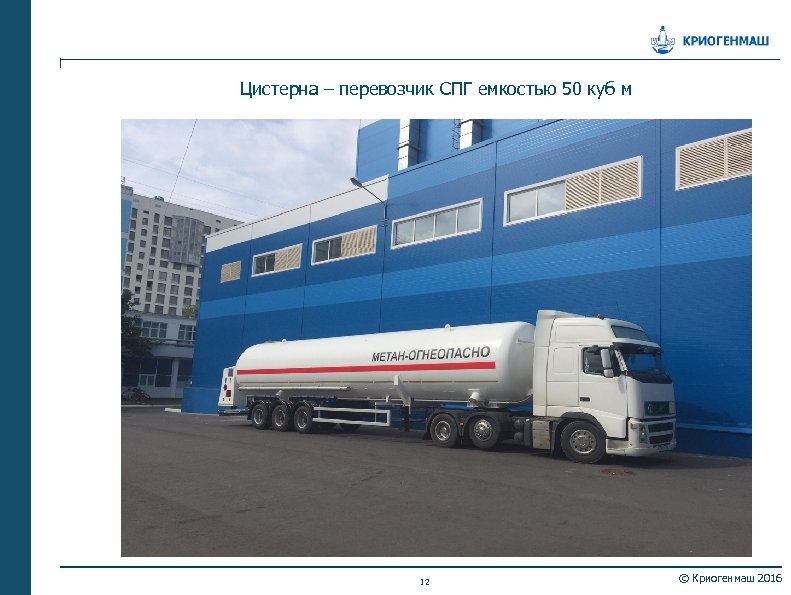

Цистерна – перевозчик СПГ емкостью 50 куб м 12 © Криогенмаш 2016
