Oxsilan® Экологичные решения для подготовки металлов - проще, экономичнее, эффективнее Presenter, Date Page 1 Oxsilan® Экологичные решения для подготовки металлов - проще, экономичнее, эффективнее Presenter, Date Page 1

Что такое конверсионные покрытия? n Покрытие, сформированное в результате химической реакции с поверхностью, после Что такое конверсионные покрытия? n Покрытие, сформированное в результате химической реакции с поверхностью, после которой поверхность становится неотъемлемой частью самого покрытия n Пример: l Железное фосфатирование l Цинковое фосфатирование l Хроматирование l Альтернативы, например Oxsilan® n Цель: Повышение адгезии краски и защита от коррозии Page 2 Лакокрасочное покрытие Конверсионное покрытие Поверхность металла

Двигатели новых технологий n Повышение экологической осведомленности n Сокращение выбросов CO 2 n Новые Двигатели новых технологий n Повышение экологической осведомленности n Сокращение выбросов CO 2 n Новые директивы и законодательство (WEEE, Ro. HS, REACH, End-of-Life Vehicle Directive, Phosphorous discharge in waste water (US)) n Увеличение расходов на «сырье» (вода, энергия), безопасности операций и складирования n Оптимизация стоимости процесса Высокий спрос на новые технологии и инновации Page 3

Oxsilan® 98 xx- серии Экологичные решения для замены цинк-фосфатирования Page 4 Oxsilan® 98 xx- серии Экологичные решения для замены цинк-фосфатирования Page 4

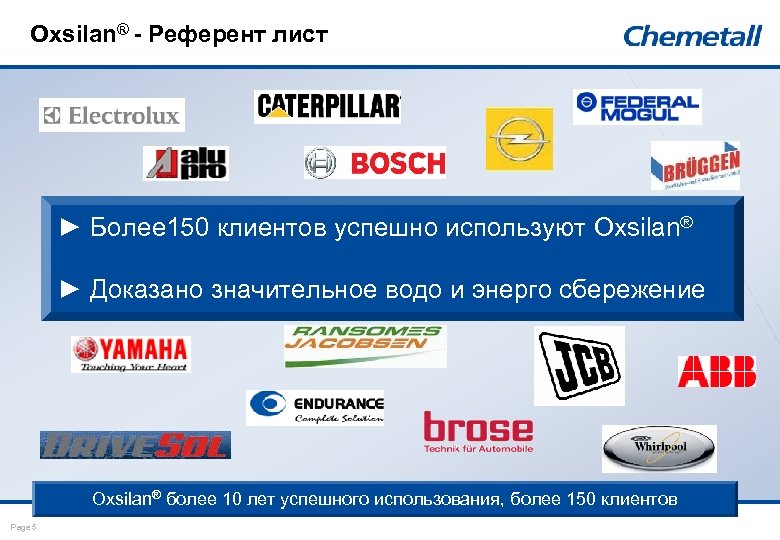

Oxsilan® - Референт лист ► Более 150 клиентов успешно используют Oxsilan® ► Доказано значительное Oxsilan® - Референт лист ► Более 150 клиентов успешно используют Oxsilan® ► Доказано значительное водо и энерго сбережение Oxsilan® более 10 лет успешного использования, более 150 клиентов Page 5

Oxsilan® Экологичные решения для замены Zn. Ph: Zn. Ph линии, Порошковые/ Жидкие покрытия, средняя/высокая Oxsilan® Экологичные решения для замены Zn. Ph: Zn. Ph линии, Порошковые/ Жидкие покрытия, средняя/высокая спецификация. Zn. Ph линии, E-Coat, высокие спецификации: • SS резервуары неметаллах • Высокая спецификация • мультиметаллы • трудные процессы • Сушка • Деми вода • мультиметаллы короткие Fe. Ph или Zn. Ph линии: • Резервуары из низкоуглеродистой стали • Необходимость в Zn. Ph линии, в основном/ только для Al: • SS резервуары • Короткие линии Oxsilan® MM 0706 Процесс: Без промывки • SS резервуары • глобальные клиенты • Деми вода Oxsilan® 9812/1 Процесс: С промывкой Oxsilan® 9810/2 Процесс: С промывкой Широкий ассортимент продукции для различных требований Page 6

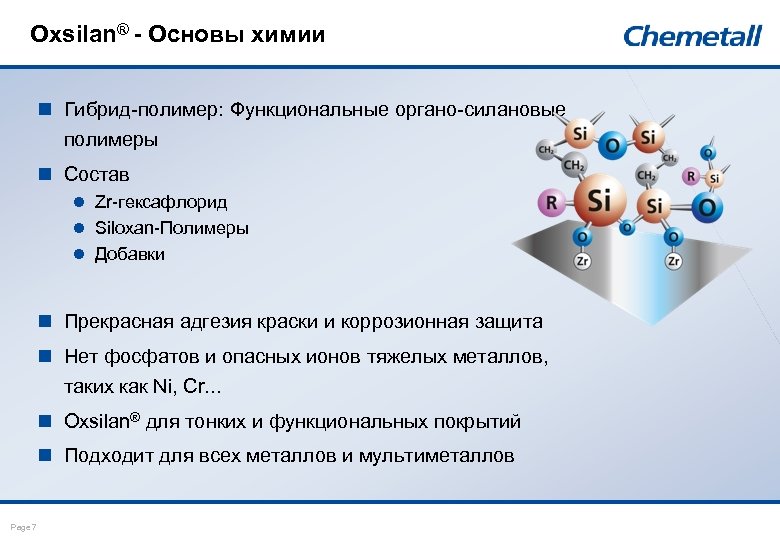

Oxsilan® - Основы химии n Гибрид-полимер: Функциональные органо-силановые полимеры n Состав l Zr-гексафлорид l Oxsilan® - Основы химии n Гибрид-полимер: Функциональные органо-силановые полимеры n Состав l Zr-гексафлорид l Siloxan-Полимеры l Добавки n Прекрасная адгезия краски и коррозионная защита n Нет фосфатов и опасных ионов тяжелых металлов, таких как Ni, Cr. . . n Oxsilan® для тонких и функциональных покрытий n Подходит для всех металлов и мультиметаллов Page 7

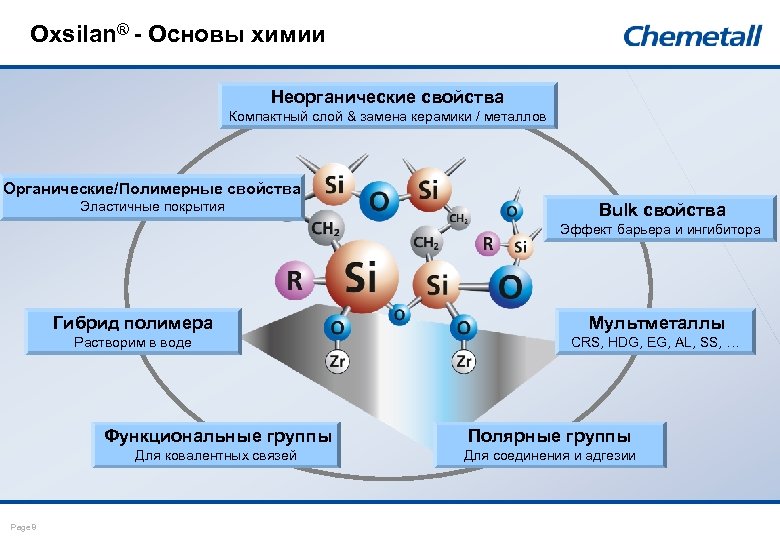

Oxsilan® - Основы химии Неорганические свойства Компактный слой & замена керамики / металлов Органические/Полимерные Oxsilan® - Основы химии Неорганические свойства Компактный слой & замена керамики / металлов Органические/Полимерные свойства Эластичные покрытия Bulk свойства Эффект барьера и ингибитора Гибрид полимера Мультметаллы Растворим в воде CRS, HDG, EG, AL, SS, … Функциональные группы Для ковалентных связей Page 8 Полярные группы Для соединения и адгезии

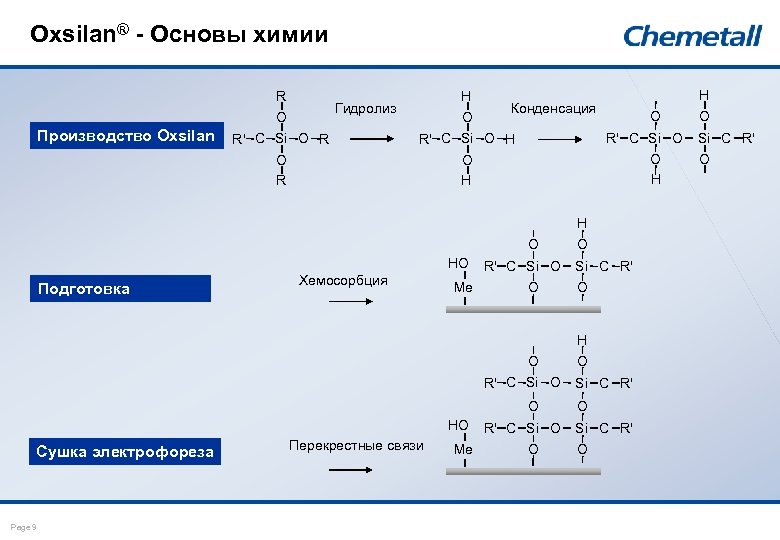

Oxsilan® - Основы химии R O Производство Oxsilan H O Гидролиз R' C Si Oxsilan® - Основы химии R O Производство Oxsilan H O Гидролиз R' C Si O R Конденсация R' C Si O H O H O HO O R' C Si O H O Хемосорбция Me O O Подготовка Si C R' O H O R' C Si O O HO Сушка электрофореза Page 9 Перекрестные связи Me R' C Si O O Si C R' O H O Si C R' O

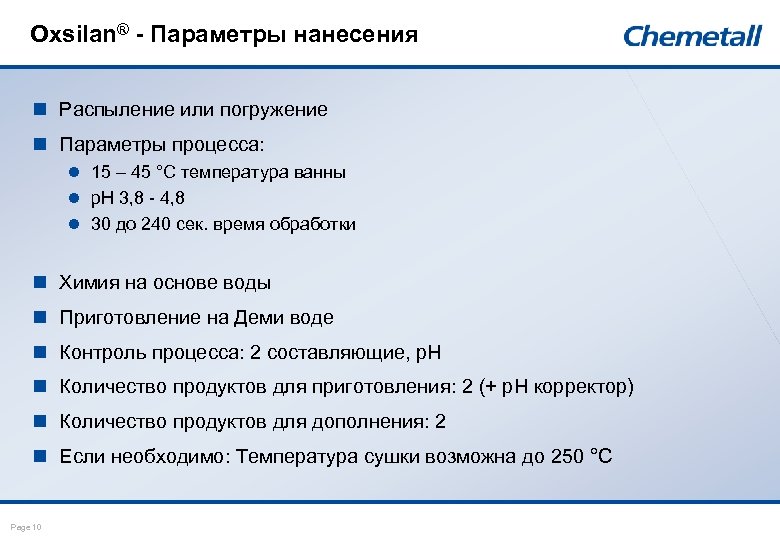

Oxsilan® - Параметры нанесения n Распыление или погружение n Параметры процесса: l 15 – Oxsilan® - Параметры нанесения n Распыление или погружение n Параметры процесса: l 15 – 45 °C температура ванны l p. H 3, 8 - 4, 8 l 30 до 240 сек. время обработки n Химия на основе воды n Приготовление на Деми воде n Контроль процесса: 2 составляющие, p. H n Количество продуктов для приготовления: 2 (+ p. H корректор) n Количество продуктов для дополнения: 2 n Если необходимо: Температура сушки возможна до 250 °C Page 10

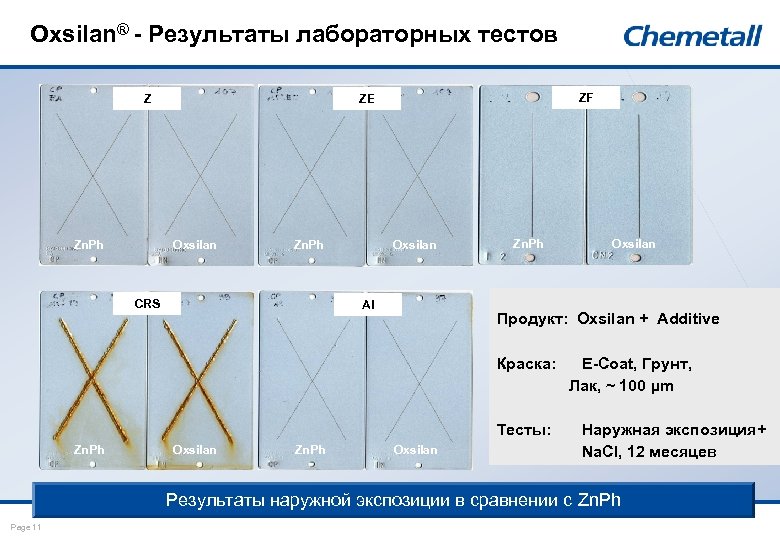

Oxsilan® - Результаты лабораторных тестов Z Oxsilan Zn. Ph ZF ZE Zn. Ph CRS Oxsilan® - Результаты лабораторных тестов Z Oxsilan Zn. Ph ZF ZE Zn. Ph CRS Oxsilan Al Zn. Ph Продукт: Oxsilan + Additive Краска: Тесты: Zn. Ph Oxsilan E-Coat, Грунт, Лак, ~ 100 µm Наружная экспозиция+ Na. Cl, 12 месяцев Результаты наружной экспозиции в сравнении с Zn. Ph Page 11

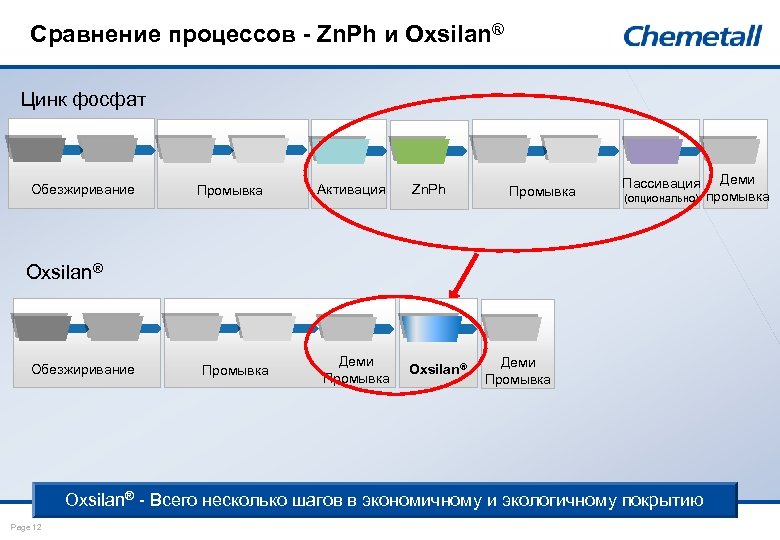

Сравнение процессов - Zn. Ph и Oxsilan® Цинк фосфат Обезжиривание Промывка Активация Zn. Ph Сравнение процессов - Zn. Ph и Oxsilan® Цинк фосфат Обезжиривание Промывка Активация Zn. Ph Промывка Пассивация (опционально) Oxsilan® Обезжиривание Промывка Деми Промывка Oxsilan® - Всего несколько шагов в экономичному и экологичному покрытию Page 12 Деми промывка

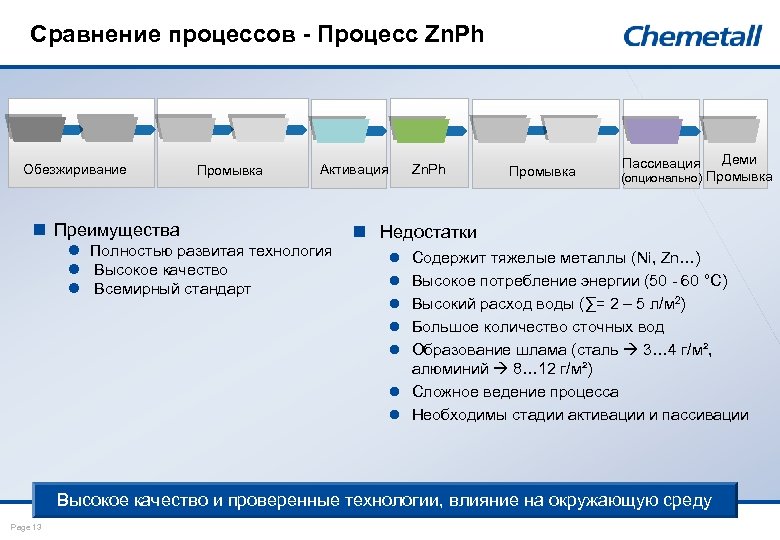

Сравнение процессов - Процесс Zn. Ph Обезжиривание Промывка Активация n Преимущества l Полностью развитая Сравнение процессов - Процесс Zn. Ph Обезжиривание Промывка Активация n Преимущества l Полностью развитая технология l Высокое качество l Всемирный стандарт Zn. Ph Промывка Деми (опционально) Промывка Пассивация n Недостатки l Содержит тяжелые металлы (Ni, Zn…) l Высокое потребление энергии (50 - 60 °C) l Высокий расход воды (∑= 2 – 5 л/м 2) l Большое количество сточных вод l Образование шлама (сталь 3… 4 г/м², алюминий 8… 12 г/м²) l Сложное ведение процесса l Необходимы стадии активации и пассивации Высокое качество и проверенные технологии, влияние на окружающую среду Page 13

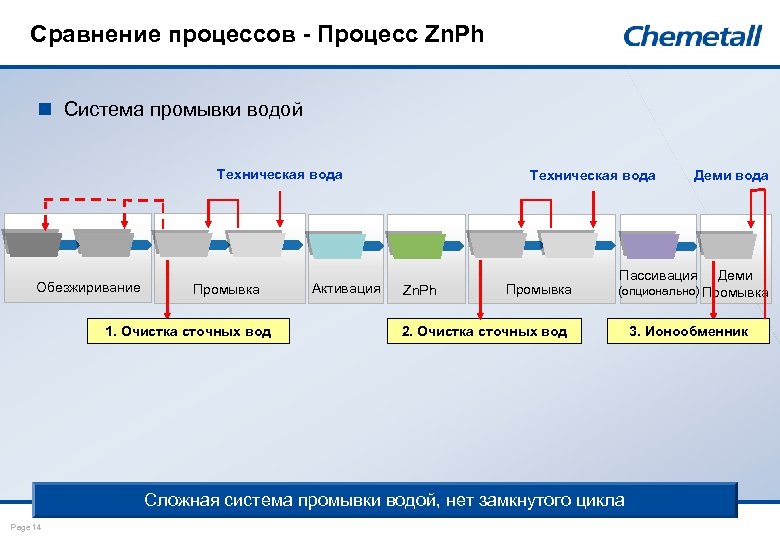

Сравнение процессов - Процесс Zn. Ph n Система промывки водой Техническая вода Обезжиривание Промывка Сравнение процессов - Процесс Zn. Ph n Система промывки водой Техническая вода Обезжиривание Промывка 1. Очистка сточных вод Активация Техническая вода Zn. Ph Промывка Пассивация Деми (опционально) Промывка 2. Очистка сточных вод Сложная система промывки водой, нет замкнутого цикла Page 14 Деми вода 3. Ионообменник

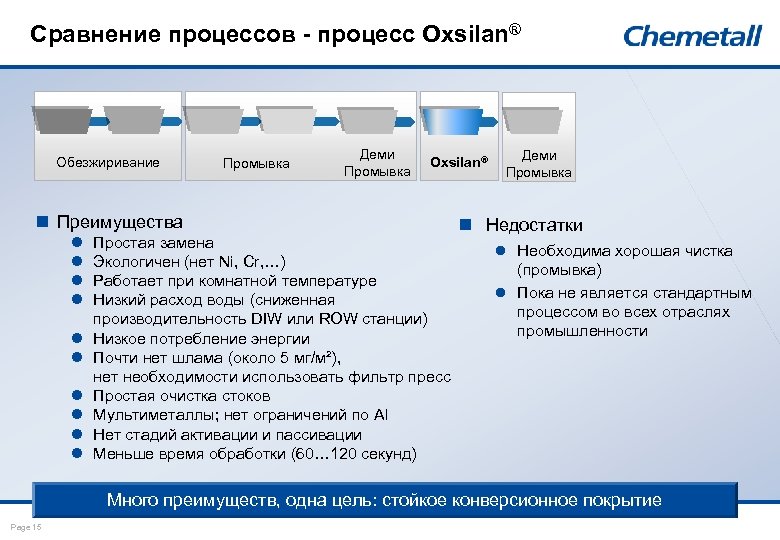

Сравнение процессов - процесс Oxsilan® Обезжиривание Промывка Деми Промывка Oxsilan® n Преимущества l l Сравнение процессов - процесс Oxsilan® Обезжиривание Промывка Деми Промывка Oxsilan® n Преимущества l l l l l Простая замена Экологичен (нет Ni, Cr, …) Работает при комнатной температуре Низкий расход воды (сниженная производительность DIW или ROW станции) Низкое потребление энергии Почти нет шлама (около 5 мг/м²), нет необходимости использовать фильтр пресс Простая очистка стоков Мультиметаллы; нет ограничений по Al Нет стадий активации и пассивации Меньше время обработки (60… 120 секунд) Деми Промывка n Недостатки l Необходима хорошая чистка (промывка) l Пока не является стандартным процессом во всех отраслях промышленности Много преимуществ, одна цель: стойкое конверсионное покрытие Page 15

Сравнение процессов - процесс Oxsilan® n Система промывки водой Деми вода Обезжиривание Промывка Деми Сравнение процессов - процесс Oxsilan® n Система промывки водой Деми вода Обезжиривание Промывка Деми Промывка Oxsilan® Деми вода Деми Промывка Очистка сточных вод Идеальное использование системы промывки, небольшой расход воды Page 16

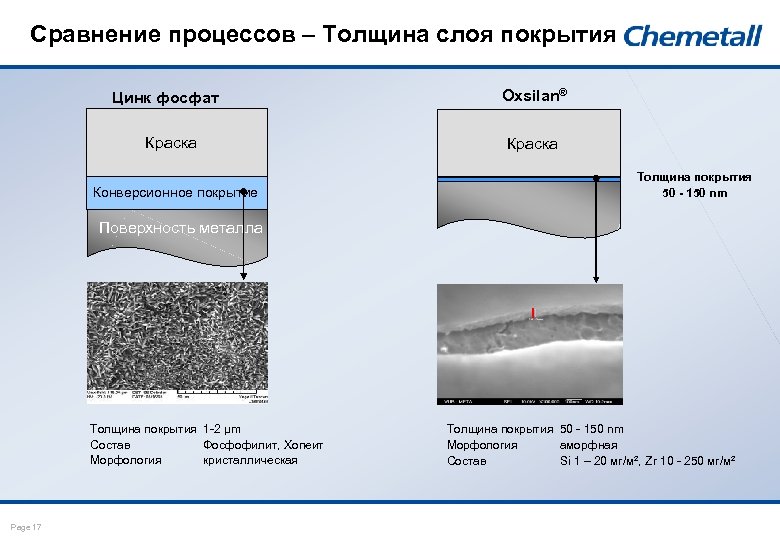

Сравнение процессов – Толщина слоя покрытия Цинк фосфат Краска Конверсионное покрытие Oxsilan® Краска Metal Сравнение процессов – Толщина слоя покрытия Цинк фосфат Краска Конверсионное покрытие Oxsilan® Краска Metal substrate Толщина покрытия 50 - 150 nm Поверхность металла Толщина покрытия 1 -2 µm Состав Фосфофилит, Хопеит Морфология кристаллическая Page 17 Толщина покрытия 50 - 150 nm Морфология аморфная Состав Si 1 – 20 мг/м², Zr 10 - 250 мг/м²

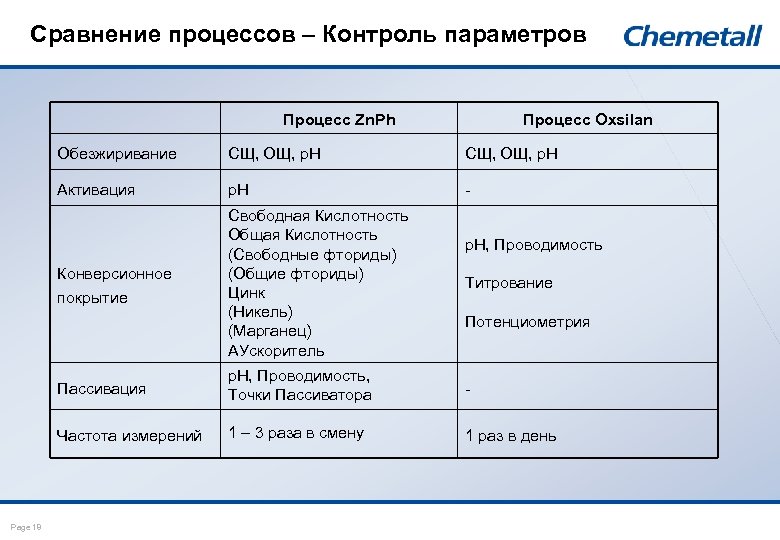

Сравнение процессов – Контроль параметров Процесс Zn. Ph Процесс Oxsilan Обезжиривание СЩ, ОЩ, p. Сравнение процессов – Контроль параметров Процесс Zn. Ph Процесс Oxsilan Обезжиривание СЩ, ОЩ, p. H Активация p. H - Конверсионное покрытие Свободная Кислотность Общая Кислотность (Свободные фториды) (Общие фториды) Цинк (Никель) (Марганец) AУскоритель p. H, Проводимость Титрование Потенциометрия Пассивация - Частота измерений Page 18 p. H, Проводимость, Точки Пассиватора 1 – 3 раза в смену 1 раз в день

Oxsilan® - Экономия расходов n Потенциал экономии расходов с Oxsilan® - практический опыт* Сокращение Oxsilan® - Экономия расходов n Потенциал экономии расходов с Oxsilan® - практический опыт* Сокращение тепловой энергии в ванне фосфатирования (размер ванны 10 м 3) Нет расходов на удаление шлама 90 k EUR 5 k EUR Сокращение потребления воды 15 k EUR Сокращение расходов на обслуживание теплообменников 30 k EUR Сокращение работ с кислотами при чистке теплообменника 25 k EUR Сокращение затрат электрической энергии 20 k EUR Экономия при очистке сточных вод 175 k EUR Общая экономия при процессе Oxsilan® 360 k EUR * Немецкий производитель автозапчастей Oxsilan® предлагает большой экономический потенциал Page 19

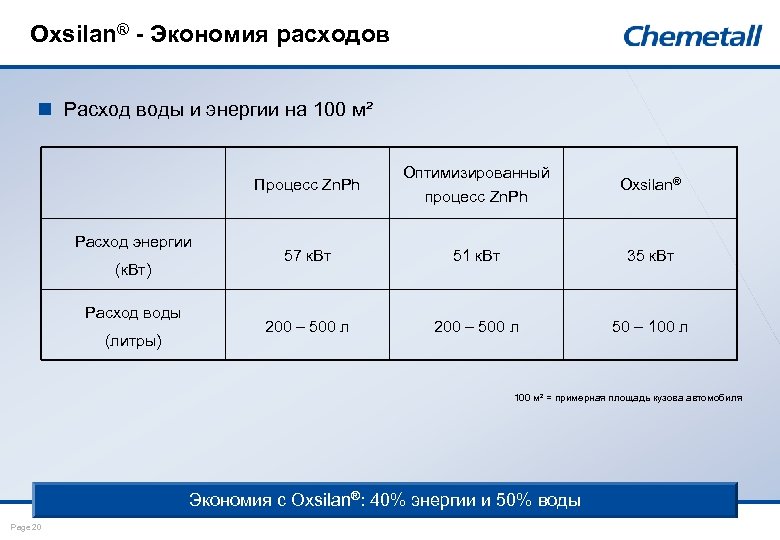

Oxsilan® - Экономия расходов n Расход воды и энергии на 100 м² Процесс Zn. Oxsilan® - Экономия расходов n Расход воды и энергии на 100 м² Процесс Zn. Ph Расход энергии (к. Вт) Расход воды (литры) Оптимизированный процесс Zn. Ph Oxsilan® 57 к. Вт 51 к. Вт 35 к. Вт 200 – 500 л 50 – 100 л 100 м² = примерная площадь кузова автомобиля Экономия с Oxsilan®: 40% энергии и 50% воды Page 20

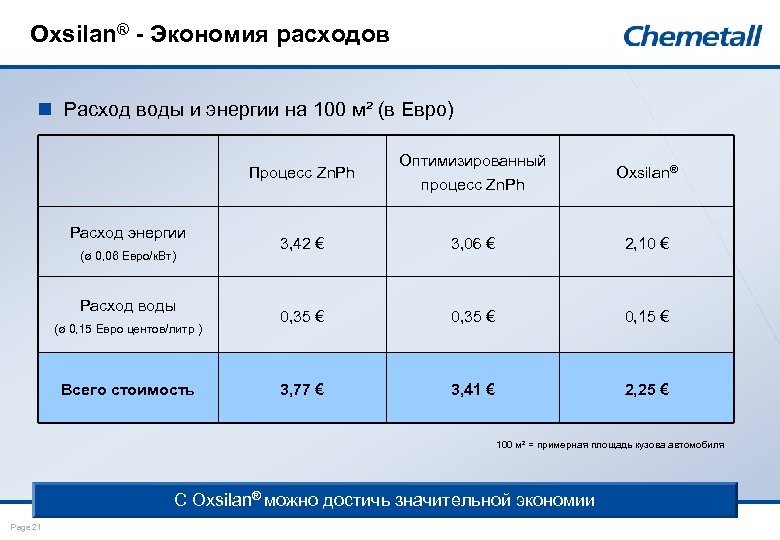

Oxsilan® - Экономия расходов n Расход воды и энергии на 100 м² (в Евро) Oxsilan® - Экономия расходов n Расход воды и энергии на 100 м² (в Евро) Процесс Zn. Ph Расход энергии (ø 0, 06 Евро/к. Вт) Расход воды (ø 0, 15 Евро центов/литр ) Всего стоимость Оптимизированный процесс Zn. Ph Oxsilan® 3, 42 € 3, 06 € 2, 10 € 0, 35 € 0, 15 € 3, 77 € 3, 41 € 2, 25 € 100 м² = примерная площадь кузова автомобиля С Oxsilan® можно достичь значительной экономии Page 21

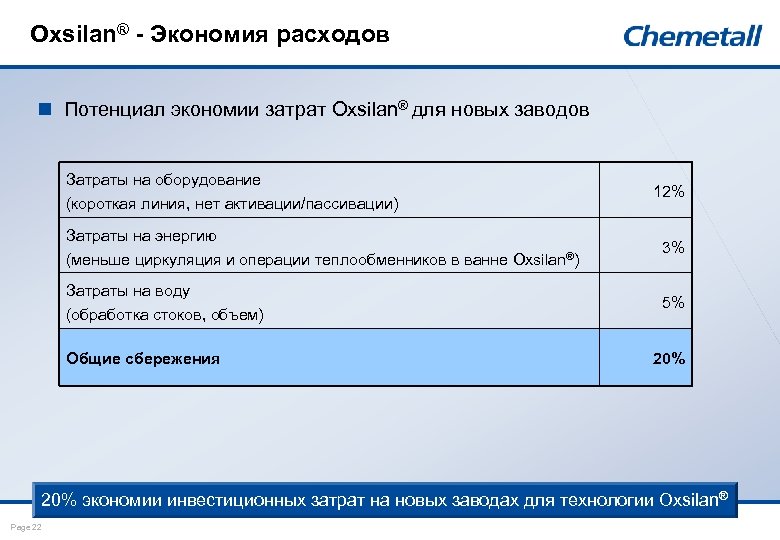

Oxsilan® - Экономия расходов n Потенциал экономии затрат Oxsilan® для новых заводов Затраты на Oxsilan® - Экономия расходов n Потенциал экономии затрат Oxsilan® для новых заводов Затраты на оборудование (короткая линия, нет активации/пассивации) 12% Затраты на энергию (меньше циркуляция и операции теплообменников в ванне Oxsilan®) 3% Затраты на воду (обработка стоков, объем) 5% Общие сбережения 20% экономии инвестиционных затрат на новых заводах для технологии Oxsilan® Page 22

Oxsilan® - Инструмент для расчета Абстрактно Oxsilan® инструмент для расчета, поможет посчитать сбережения Page Oxsilan® - Инструмент для расчета Абстрактно Oxsilan® инструмент для расчета, поможет посчитать сбережения Page 23

Oxsilan® - Инструмент для расчета n Результаты расчетов (пример): Oxsilan® инструмент для расчета, поможет Oxsilan® - Инструмент для расчета n Результаты расчетов (пример): Oxsilan® инструмент для расчета, поможет посчитать сбережения Page 24

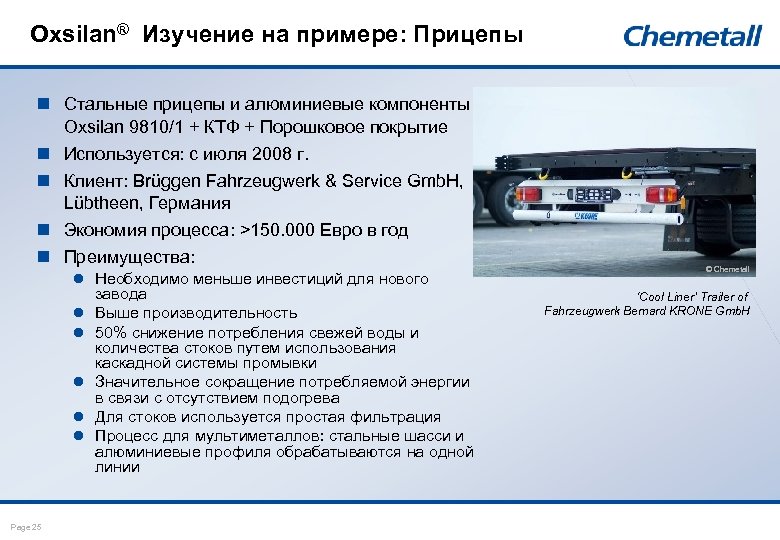

Oxsilan® Изучение на примере: Прицепы n Стальные прицепы и алюминиевые компоненты: Oxsilan 9810/1 + Oxsilan® Изучение на примере: Прицепы n Стальные прицепы и алюминиевые компоненты: Oxsilan 9810/1 + КТФ + Порошковое покрытие n Используется: с июля 2008 г. n Клиент: Brüggen Fahrzeugwerk & Service Gmb. H, Lübtheen, Германия n Экономия процесса: >150. 000 Евро в год n Преимущества: l Необходимо меньше инвестиций для нового l l l Page 25 завода Выше производительность 50% снижение потребления свежей воды и количества стоков путем использования каскадной системы промывки Значительное сокращение потребляемой энергии в связи с отсутствием подогрева Для стоков используется простая фильтрация Процесс для мультиметаллов: стальные шасси и алюминиевые профиля обрабатываются на одной линии © Chemetall ‘Cool Liner’ Trailer of Fahrzeugwerk Bernard KRONE Gmb. H

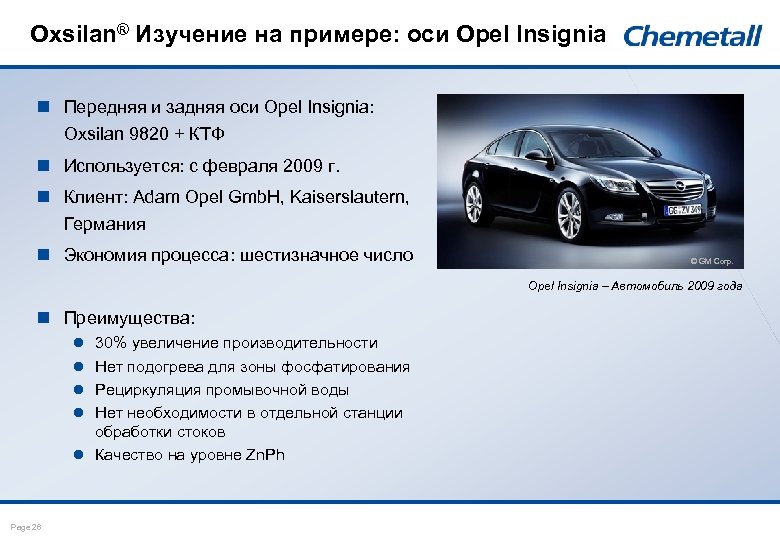

Oxsilan® Изучение на примере: оси Opel Insignia n Передняя и задняя оси Opel Insignia: Oxsilan® Изучение на примере: оси Opel Insignia n Передняя и задняя оси Opel Insignia: Oxsilan 9820 + КТФ n Используется: с февраля 2009 г. n Клиент: Adam Opel Gmb. H, Kaiserslautern, Германия n Экономия процесса: шестизначное число © GM Corp. Opel Insignia – Автомобиль 2009 года n Преимущества: l 30% увеличение производительности l Нет подогрева для зоны фосфатирования l Рециркуляция промывочной воды l Нет необходимости в отдельной станции обработки стоков l Качество на уровне Zn. Ph Page 26

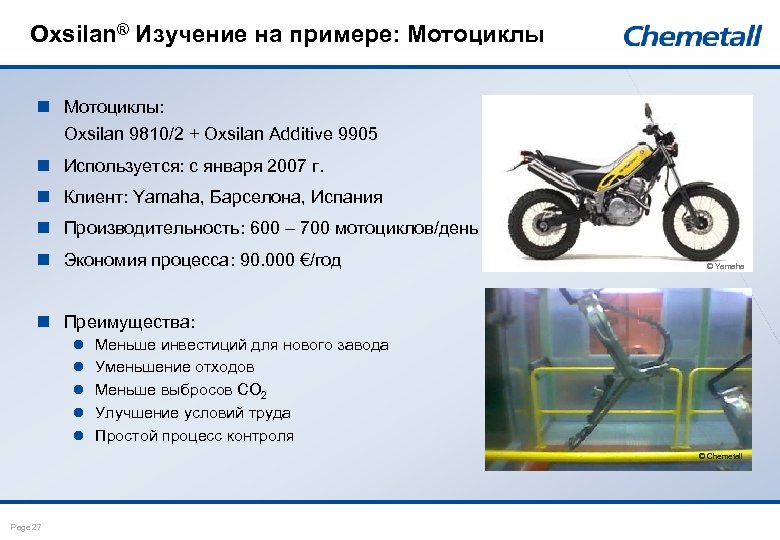

Oxsilan® Изучение на примере: Мотоциклы n Мотоциклы: Oxsilan 9810/2 + Oxsilan Additive 9905 n Oxsilan® Изучение на примере: Мотоциклы n Мотоциклы: Oxsilan 9810/2 + Oxsilan Additive 9905 n Используется: с января 2007 г. n Клиент: Yamaha, Барселона, Испания n Производительность: 600 – 700 мотоциклов/день n Экономия процесса: 90. 000 €/год © Yamaha n Преимущества: l Меньше инвестиций для нового завода l Уменьшение отходов l Меньше выбросов CO 2 l Улучшение условий труда l Простой процесс контроля © Chemetall Page 27

Oxsilan® Изучение на примере: Стиральные машины n Корпуса стиральных машин: Oxsilan 9810/1 + КТФ Oxsilan® Изучение на примере: Стиральные машины n Корпуса стиральных машин: Oxsilan 9810/1 + КТФ + Порошковое покрытие n Используется: с января 2008 г. n Клиент: Electrolux, Alcalá de Henares, Испания n Общая экономия процесса: 76. 000 €/год 2, 6 € на 100 м² © Chemetall n Преимущества (в год): l Обслуживание: Нет фильтр пресса, нет чистки кислотой, никакого обслуживания по чистке форсунок и затрат на удаление шлама (12. 000 €) l Экономия энергии: 41. 000 € сбережения энергии в связи с отсутствием подогрева и 8000 € электроэнергия l Экологические аспекты: снижено потребление воды 6. 000€, снижены выбросы в атмосферу, меньше тары, уменьшение тяжелых металлов, меньше шлама и отходов Page 28

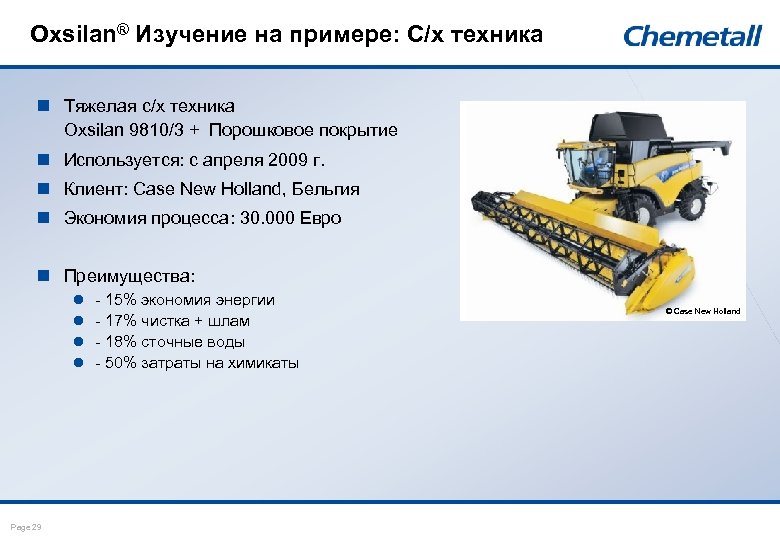

Oxsilan® Изучение на примере: С/х техника n Тяжелая с/х техника Oxsilan 9810/3 + Порошковое Oxsilan® Изучение на примере: С/х техника n Тяжелая с/х техника Oxsilan 9810/3 + Порошковое покрытие n Используется: с апреля 2009 г. n Клиент: Case New Holland, Бельгия n Экономия процесса: 30. 000 Евро n Преимущества: l l Page 29 - 15% экономия энергии - 17% чистка + шлам - 18% сточные воды - 50% затраты на химикаты © Case New Holland

Oxsilan® Изучение на примере: Масляные фильтры n Корпуса для масляных фильтров: Oxsilan 10738 + Oxsilan® Изучение на примере: Масляные фильтры n Корпуса для масляных фильтров: Oxsilan 10738 + Жидкая покраска n Используется: с апреля 2008 г. n Клиент: Mann+Hummel, Marklkofen, Германия n Преимущества: l Экологические аспекты : нет фосфатного шлама, l l Page 30 нет тяжелых металлов, простая обработка сточных вод Улучшение качества Экономия энергии Уменьшение ежеквартального технического обслуживания Упрощение процесса, повышение производительности

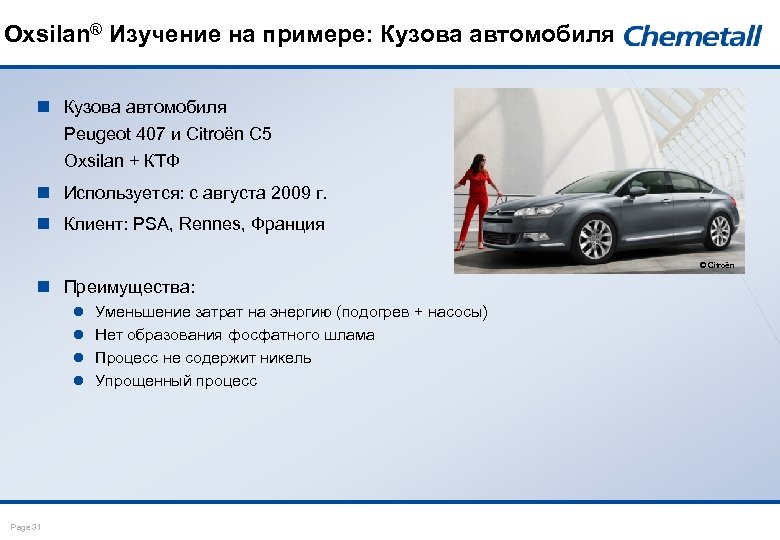

Oxsilan® Изучение на примере: Кузова автомобиля n Кузова автомобиля Peugeot 407 и Citroën C Oxsilan® Изучение на примере: Кузова автомобиля n Кузова автомобиля Peugeot 407 и Citroën C 5 Oxsilan + КТФ n Используется: с августа 2009 г. n Клиент: PSA, Rennes, Франция © Citroën n Преимущества: l Уменьшение затрат на энергию (подогрев + насосы) l Нет образования фосфатного шлама l Процесс не содержит никель l Упрощенный процесс Page 31

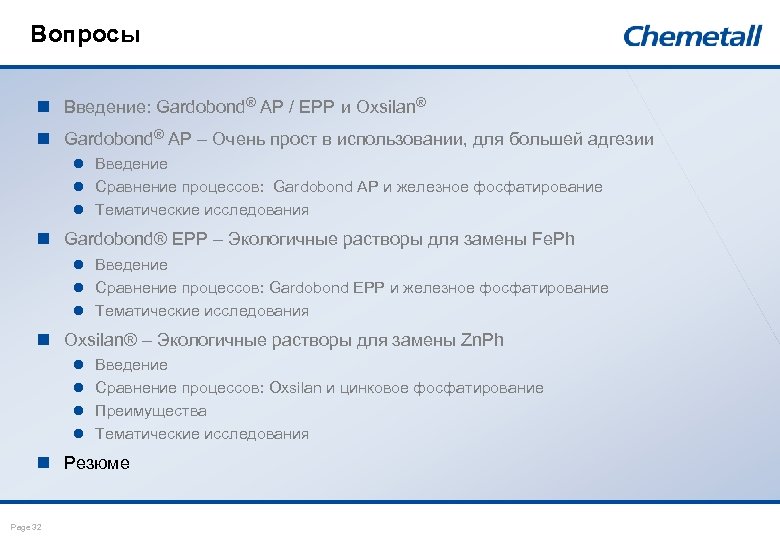

Вопросы n Введение: Gardobond® AP / EPP и Oxsilan® n Gardobond® AP – Очень Вопросы n Введение: Gardobond® AP / EPP и Oxsilan® n Gardobond® AP – Очень прост в использовании, для большей адгезии l Введение l Сравнение процессов: Gardobond AP и железное фосфатирование l Тематические исследования n Gardobond® EPP – Экологичные растворы для замены Fe. Ph l Введение l Сравнение процессов: Gardobond EPP и железное фосфатирование l Тематические исследования n Oxsilan® – Экологичные растворы для замены Zn. Ph l Введение l Сравнение процессов: Oxsilan и цинковое фосфатирование l Преимущества l Тематические исследования n Резюме Page 32

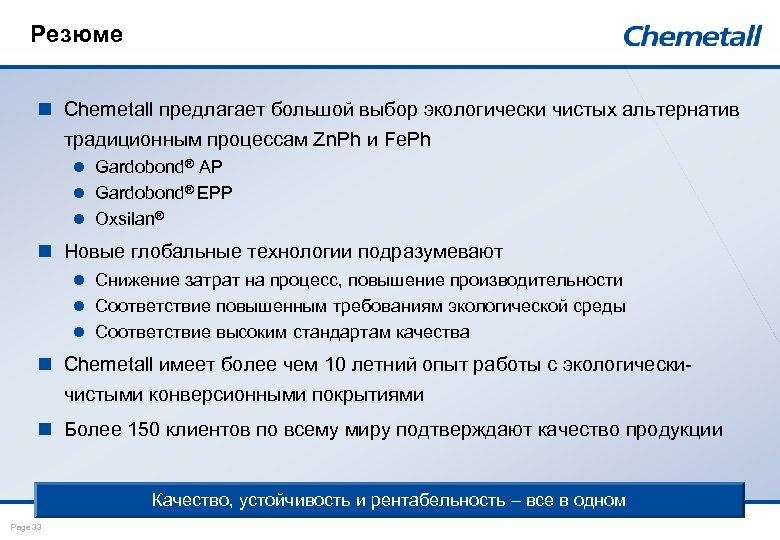

Резюме n Chemetall предлагает большой выбор экологически чистых альтернатив традиционным процессам Zn. Ph и Резюме n Chemetall предлагает большой выбор экологически чистых альтернатив традиционным процессам Zn. Ph и Fe. Ph l Gardobond® AP l Gardobond® EPP l Oxsilan® n Новые глобальные технологии подразумевают l Снижение затрат на процесс, повышение производительности l Соответствие повышенным требованиям экологической среды l Соответствие высоким стандартам качества n Chemetall имеет более чем 10 летний опыт работы с экологическичистыми конверсионными покрытиями n Более 150 клиентов по всему миру подтверждают качество продукции Качество, устойчивость и рентабельность – все в одном Page 33

Спасибо за внимание! © 2009 CHEMETALL GMBH This document and all information contained herein Спасибо за внимание! © 2009 CHEMETALL GMBH This document and all information contained herein is the proprietary information of CHEMETALL GMBH. No intellectual property rights are granted by the delivery of this document or the disclosure of its content. This document shall not be reproduced or disclosed to a third party without the express written consent of CHEMETALL GMBH. This document and its content shall not be used for any purpose other than that for which it is supplied. More information can be found at www. chemetall. com Page 34 Дата: октябрь 2009

ДОПОЛНЕНИЯ Page 35 ДОПОЛНЕНИЯ Page 35

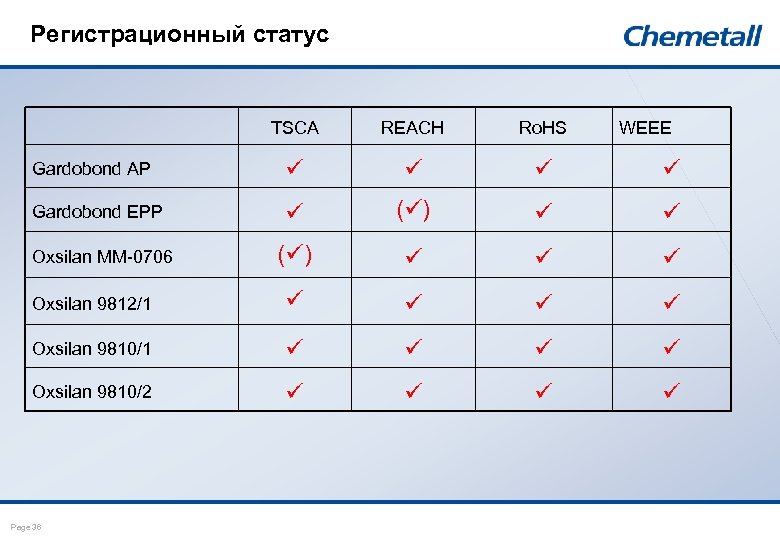

Регистрационный статус TSCA REACH Ro. HS Gardobond AP Gardobond EPP ( ) Oxsilan MM-0706 Регистрационный статус TSCA REACH Ro. HS Gardobond AP Gardobond EPP ( ) Oxsilan MM-0706 ( ) Oxsilan 9812/1 Oxsilan 9810/2 Page 36 WEEE

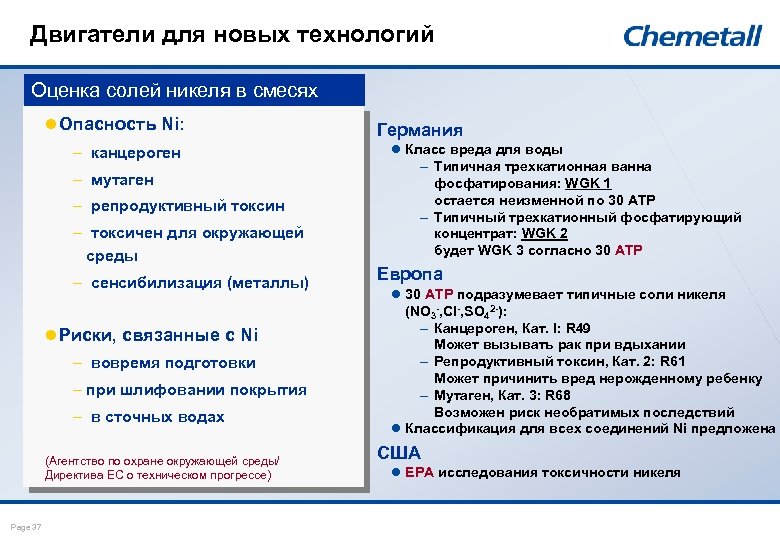

Двигатели для новых технологий Оценка солей никеля в смесях l Опасность Ni: – канцероген Двигатели для новых технологий Оценка солей никеля в смесях l Опасность Ni: – канцероген – мутаген – репродуктивный токсин – токсичен для окружающей среды – сенсибилизация (металлы) l Риски, связанные с Ni – вовремя подготовки – при шлифовании покрытия – в сточных водах (Агентство по охране окружающей среды/ Директива ЕС о техническом прогрессе) Page 37 Германия l Класс вреда для воды – Типичная трехкатионная ванна фосфатирования: WGK 1 остается неизменной по 30 ATP – Типичный трехкатионный фосфатирующий концентрат: WGK 2 будет WGK 3 согласно 30 ATP Европа l 30 ATP подразумевает типичные соли никеля (NO 3 -, Cl-, SO 42 -): – Канцероген, Кат. I: R 49 Может вызывать рак при вдыхании – Репродуктивный токсин, Кат. 2: R 61 Может причинить вред нерожденному ребенку – Мутаген, Кат. 3: R 68 Возможен риск необратимых последствий l Классификация для всех соединений Ni предложена США l EPA исследования токсичности никеля

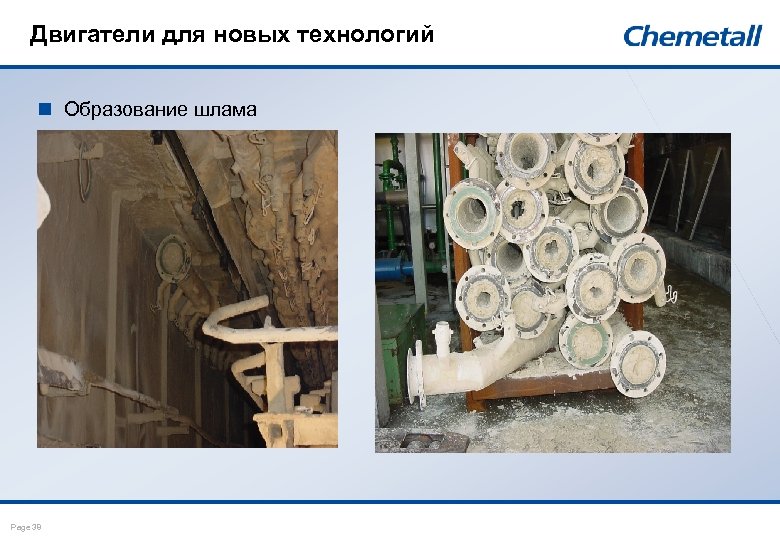

Двигатели для новых технологий n Образование шлама Page 38 Двигатели для новых технологий n Образование шлама Page 38

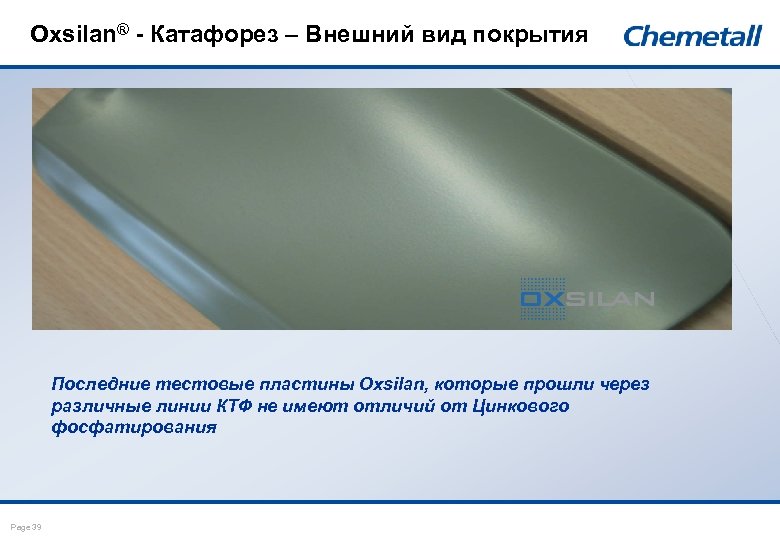

Oxsilan® - Катафорез – Внешний вид покрытия Последние тестовые пластины Oxsilan, которые прошли через Oxsilan® - Катафорез – Внешний вид покрытия Последние тестовые пластины Oxsilan, которые прошли через различные линии КТФ не имеют отличий от Цинкового фосфатирования Page 39

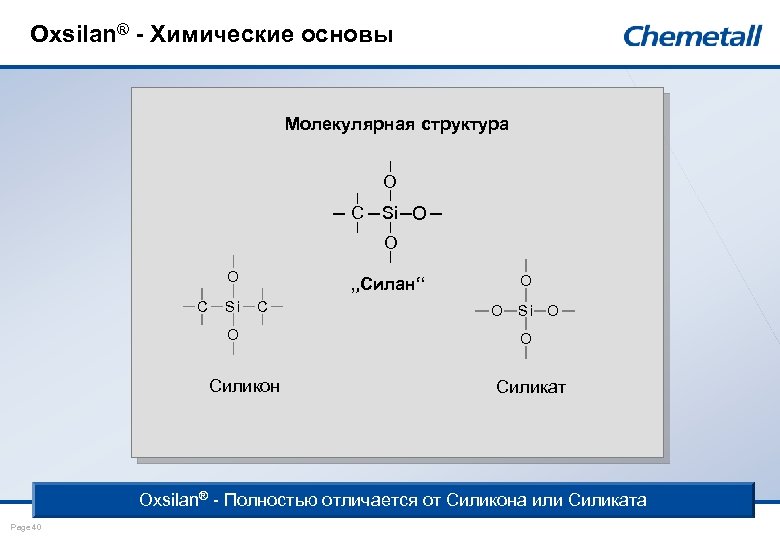

Oxsilan® - Химические основы Молекулярная структура O C Si O O O C Si Oxsilan® - Химические основы Молекулярная структура O C Si O O O C Si O „Силан“ C O Силикон O Si O O Силикат Oxsilan® - Полностью отличается от Силикона или Силиката Page 40

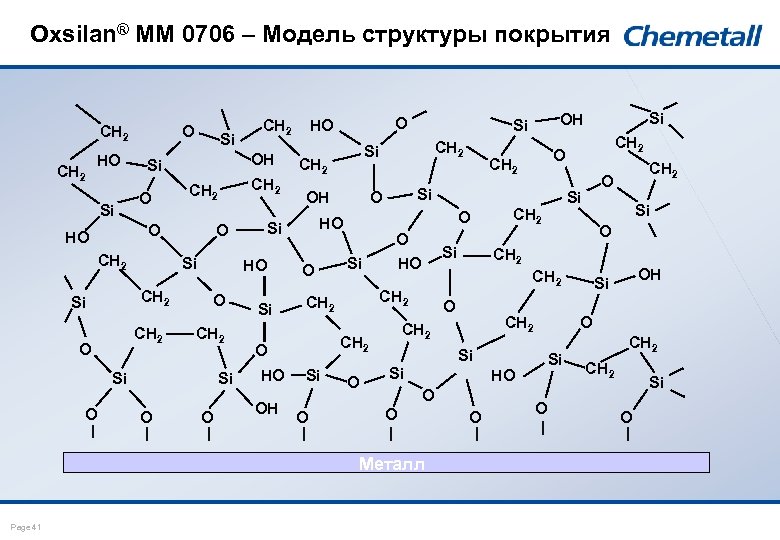

Oxsilan® MM 0706 – Модель структуры покрытия CH 2 HO Si OH Si O Oxsilan® MM 0706 – Модель структуры покрытия CH 2 HO Si OH Si O CH 2 O HO O CH 2 Si O O Si OH O HO Si O HO O O CH 2 Si Si HO O OH Si O Si Металл Page 41 Si CH 2 Si CH 2 O CH 2 Si Si CH 2 O CH 2 Si O OH O CH 2 Si OH Si Si CH 2 O HO Si CH 2 O HO CH 2 Si O

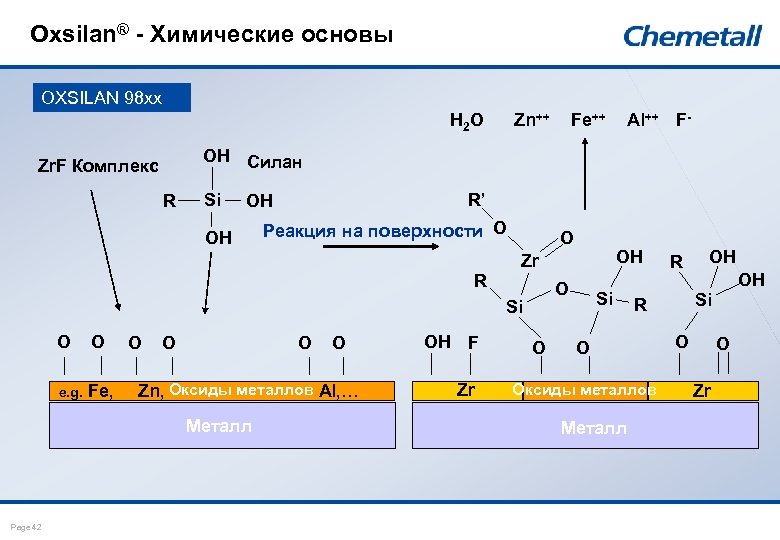

Oxsilan® - Химические основы OXSILAN 98 xx H 2 O Zn++ R Si R’ Oxsilan® - Химические основы OXSILAN 98 xx H 2 O Zn++ R Si R’ OH OH Реакция на поверхности O R O e. g. Fe, O O O Zn, Оксиды металлов Al, … Металл Page 42 O OH F Zr OH Zr O Si O Al++ F- OH Силан Zr. F Комплекс O Fe++ O Si Оксиды металлов OH OH Si R O Металл R O O Zr

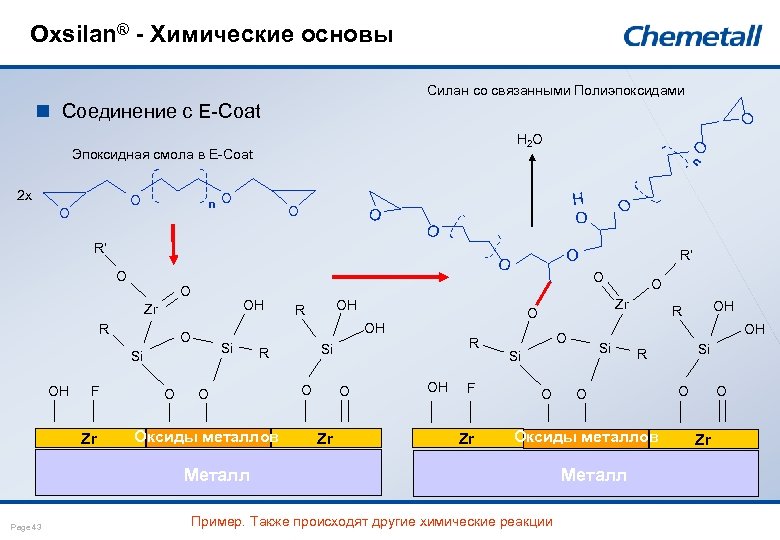

Oxsilan® - Химические основы Силан со связанными Полиэпоксидами O n Соединение с E-Coat n Oxsilan® - Химические основы Силан со связанными Полиэпоксидами O n Соединение с E-Coat n O O O H O O R’ O OH Zr R Si F Zr O O Оксиды металлов R O O Zr OH F Zr Si Si O O Металл Si R Оксиды металлов Пример. Также происходят другие химические реакции OH R OH O Металл Page 43 O Zr O Si R R’ O OH R OH O Si OH O O 2 x n Эпоксидная смола в E-Coat O H 2 O O O Zr

Oxsilan® - Материалы для резервуаров OXSILAN 9800 серии n Резервуары, распылительные тоннели, теплообменники, трубы, Oxsilan® - Материалы для резервуаров OXSILAN 9800 серии n Резервуары, распылительные тоннели, теплообменники, трубы, форсунки l Стандартные среднеуглеродистые стали напр. , DIN EN 10025, l l кислотостойкие резины Хром-никель-молибден, материал № 1. 4401, 1. 4439, 1. 4571 Хром-никель, материал № 1. 4301 Поливинилдифторид (PVDF) Полипропилен (PP) n Все приборы и устройства, которые находятся в контакте с добавками Oxsilan-Additives l Поливинилхлорид (PVC) l Фторопласт (PTFE) l Полипропилен (PP) l Поливинилдифторид (PVDF) Широкий выбор материалов для оборудования Page 44

Oxsilan® - Замкнутый круг промывок добавка DEMI воды Для поддержания уровня ванны с мытья Oxsilan® - Замкнутый круг промывок добавка DEMI воды Для поддержания уровня ванны с мытья / промывки OXSILAN каскад промывка DEMI Вода DEMI с ионнообменника промывка DEMI КТФ Подача на водоочистную станцию нейтрал изация фильтрац ия Почти нет потребления Деми воды Page 45 Ионно обменник

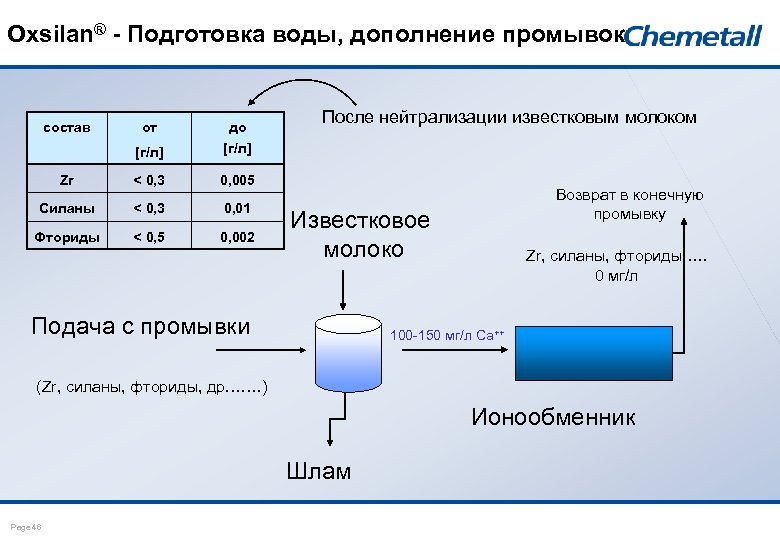

Oxsilan® - Подготовка воды, дополнение промывок состав от до [г/л] Zr < 0, 3 Oxsilan® - Подготовка воды, дополнение промывок состав от до [г/л] Zr < 0, 3 0, 005 Силаны < 0, 3 0, 01 Фториды < 0, 5 0, 002 После нейтрализации известковым молоком Возврат в конечную промывку Известковое молоко Подача с промывки Zr, силаны, фториды, …. 0 мг/л 100 -150 мг/л Ca++ (Zr, силаны, фториды, др. ……) Ионообменник Шлам Page 46
