Охранная вышка проект-презентация

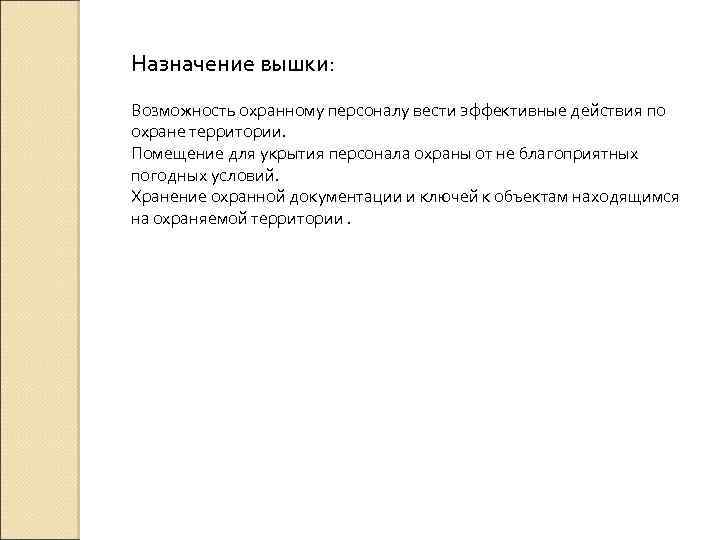

Назначение вышки: Возможность охранному персоналу вести эффективные действия по охране территории. Помещение для укрытия персонала охраны от не благоприятных погодных условий. Хранение охранной документации и ключей к объектам находящимся на охраняемой территории.

Требования к охранной вышке: Высота вышки должна обеспечивать возможность вести обзор всего периметра территории в дневное и ночное время; Конструкция вышки должна обеспечить укрытие персонала охраны от не благоприятных погодных условий; Конструкция вышки должна обеспечивать устойчивость к механическим воздействиям и к воздействию климатических условий; Конструкция вышки должна соответствовать всем нормам ТБ.

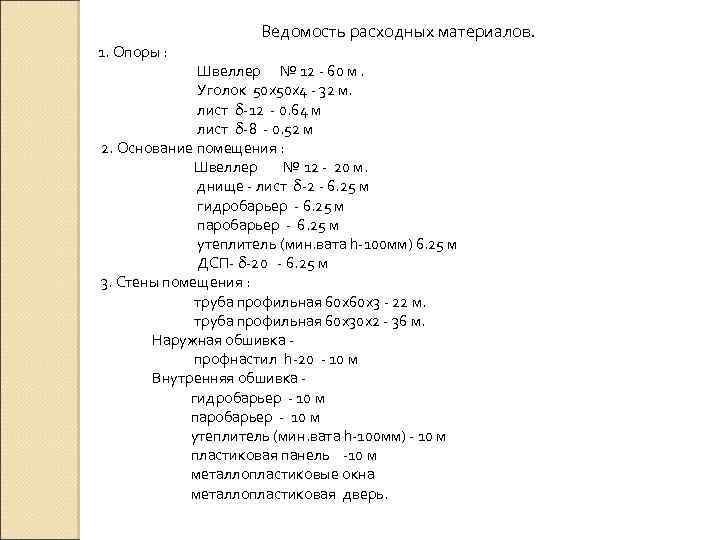

Ведомость расходных материалов. 1. Опоры : Швеллер № 12 - 60 м. Уголок 50 х50 х4 - 32 м. лист δ-12 - 0. 64 м лист δ-8 - 0. 52 м 2. Основание помещения : Швеллер № 12 - 20 м. днище - лист δ-2 - 6. 25 м гидробарьер - 6. 25 м паробарьер - 6. 25 м утеплитель (мин. вата h-100 мм) 6. 25 м ДСП- δ-20 - 6. 25 м 3. Стены помещения : труба профильная 60 х60 х3 - 22 м. труба профильная 60 х30 х2 - 36 м. Наружная обшивка профнастил h-20 - 10 м Внутренняя обшивка - гидробарьер - 10 м паробарьер - 10 м утеплитель (мин. вата h-100 мм) - 10 м пластиковая панель -10 м металлопластиковые окна металлопластиковая дверь.

4. Потолок: гидробарьер - 6. 25 м паробарьер - 6. 25 м утеплитель (мин. вата h-100 мм) 6. 25 м ОСБ - 8 - 6. 25 м 5. Крыша : труба профильная 60 х60 х3 - 26 м. труба профильная 60 х30 х2 - 24 м. труба профильная 50 х30 х2 - 24 м. профнастил h-20 - 33 м конек - 4 м. 6. Смотровая площадка: Швеллер № 12 - 16 м. Швеллер № 8 - 10 м. Уголок 63 х63 х5 - 10 м. лист ромбический - 13 м труба профильная 40 х40 х2 - 12 м. труба профильная 40 х20 х2 - 16 м. полоса металлическая 40 х4 - 16 м. Квадрат № 12 - 124 м.

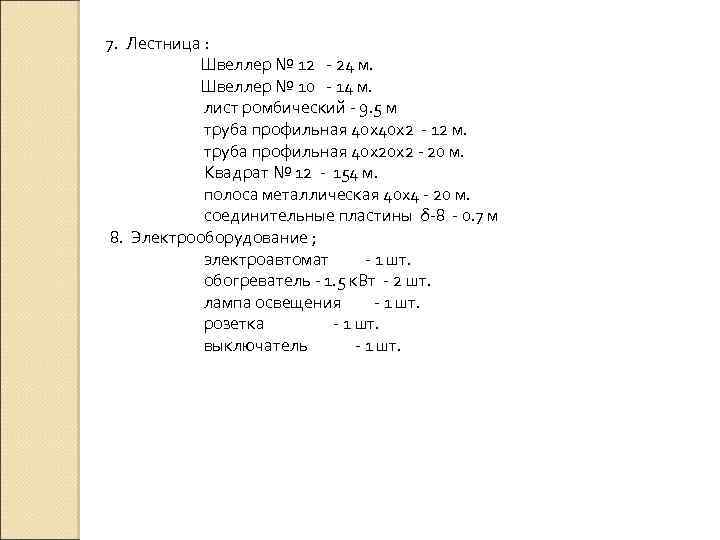

7. Лестница : Швеллер № 12 - 24 м. Швеллер № 10 - 14 м. лист ромбический - 9. 5 м труба профильная 40 х40 х2 - 12 м. труба профильная 40 х20 х2 - 20 м. Квадрат № 12 - 154 м. полоса металлическая 40 х4 - 20 м. соединительные пластины δ-8 - 0. 7 м 8. Электрооборудование ; электроавтомат - 1 шт. обогреватель - 1. 5 к. Вт - 2 шт. лампа освещения - 1 шт. розетка - 1 шт. выключатель - 1 шт.

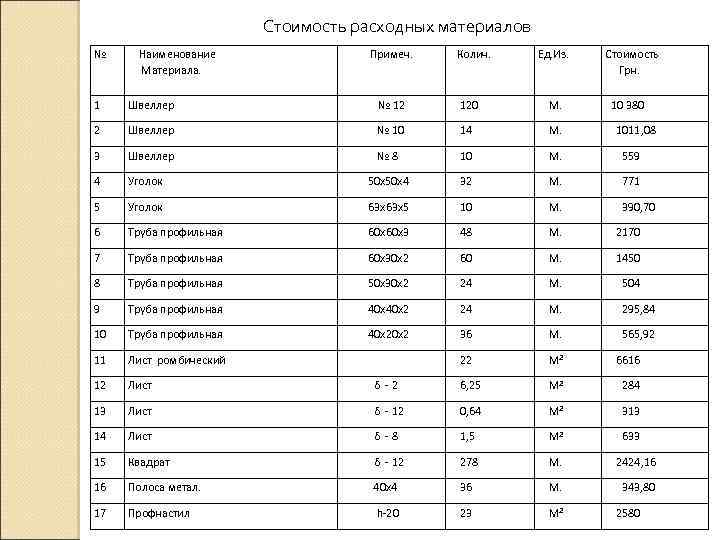

Стоимость расходных материалов № Наименование Примеч. Колич. Ед. Из. Материала. Стоимость Грн. 1 Швеллер № 12 120 М. 10 380 2 Швеллер № 10 14 М. 3 Швеллер № 8 10 М. 559 4 Уголок 50 х50 х4 32 М. 771 5 Уголок 63 х63 х5 10 М. 390, 70 6 Труба профильная 60 х60 х3 48 М. 2170 7 Труба профильная 60 х30 х2 60 М. 1450 8 Труба профильная 50 х30 х2 24 М. 504 9 Труба профильная 40 х40 х2 24 М. 295, 84 10 Труба профильная 40 х20 х2 36 М. 565, 92 11 Лист ромбический 22 М 2 6616 12 Лист δ -2 6, 25 М 2 284 13 Лист δ - 12 0, 64 М 2 313 14 Лист δ -8 1, 5 М 2 633 15 Квадрат δ - 12 278 М. 2424, 16 16 Полоса метал. 40 х4 36 М. 343, 80 17 Профнастил h-20 23 М 2 1011, 08 2580

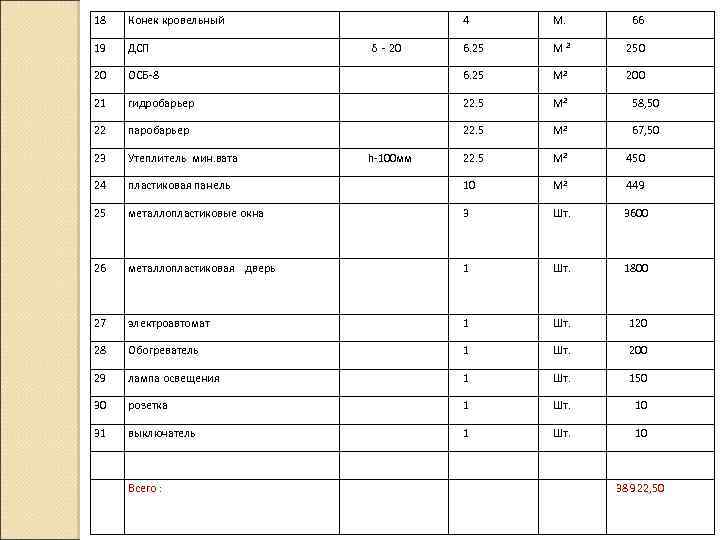

18 Конек кровельный 4 М. 66 19 ДСП 6. 25 М 2 250 20 ОСБ-8 6. 25 М 2 200 21 гидробарьер 22. 5 М 2 58, 50 22 паробарьер 22. 5 М 2 67, 50 23 Утеплитель мин. вата 22. 5 М 2 450 24 пластиковая панель 10 М 2 449 25 металлопластиковые окна 3 Шт. 3600 26 металлопластиковая дверь 1 Шт. 1800 27 электроавтомат 1 Шт. 120 28 Обогреватель 1 Шт. 200 29 лампа освещения 1 Шт. 150 30 розетка 1 Шт. 10 31 выключатель 1 Шт. 10 Всего : δ - 20 h-100 мм 38 922, 50
