оттискные материалы.ppt
- Количество слайдов: 73
Оттискные материалы Выполнила Блинова Л. О. Студетка 573 группы
Оттиск - негативное (обратное) отображение поверхности твердых и мягких тканей, расположенных на протезном ложе и его границах.
Протезное ложе - комплекс органов и тканей, находящихся в непосредственном контакте с зубным протезом. (Е. И. Гаврилов). Понятие протезного поля включает в себя также ткани челюстно-лицевой области, находящиеся в зоне опосредованного действия протеза.
Оттиски По назначению 1. Рабочие 2. Вспомогательные По степени компрессии 1. Разгружающие 2. Компрессионные 3. Дифференцированные По методике 1. Анатомические 2. Функциональные
Анатомические оттиски являются статическим отображением протезного ложа и окружающих его тканей. Их получают при изготовлении всех видов ортопедических конструкций. В процессе снятия анатомического оттиска мягкие ткани, ограничивающие края оттиска, находятся в покое. Для получения анатомических оттисков используют как стандартные, так и индивидуальные ложки.
Функциональные оттиски снимают при изготовлении съемных протезов, когда нужно обеспечить их фиксацию методом функциональной присасываемости с созданием клапанной зоны. При этом используются жесткие индивидуальные ложки, тщательно припасованные в полости рта. В процессе снятия функционального оттиска необходимо активное и пассивное формирование его краев мягкими тканями, находящимися в процессе функции.
Требования к качеству оттиска Качественный оттиск должен точно отображать все элементы протезного ложа и прилегающих к нему тканей. Это необходимо для четкого определения границ протезного ложа и формирования адекватного края протеза. На поверхности оттиска не должно быть пузырьков, пор, оттяжек и других дефектов. Отображение зубного ряда или альвеолярного отростка в оттиске должно располагаться посредине между бортами ложки. Края оттиска должны быть оформленными.

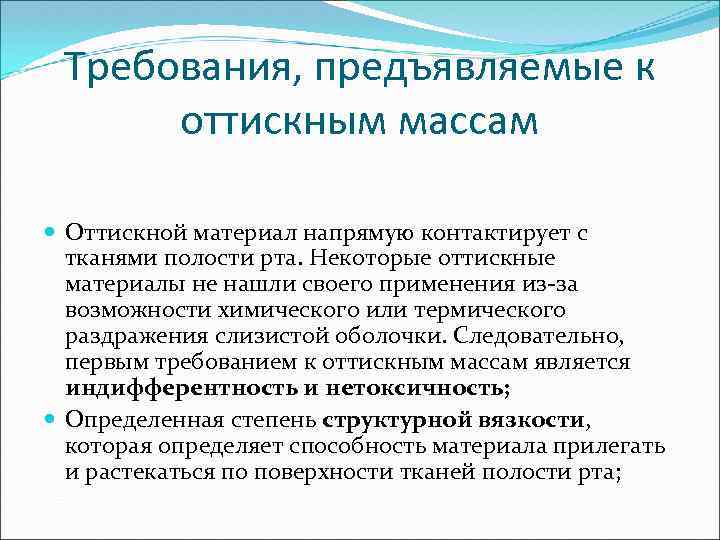

Требования, предъявляемые к оттискным массам Оттискной материал напрямую контактирует с тканями полости рта. Некоторые оттискные материалы не нашли своего применения из-за возможности химического или термического раздражения слизистой оболочки. Следовательно, первым требованием к оттискным массам является индифферентность и нетоксичность; Определенная степень структурной вязкости, которая определяет способность материала прилегать и растекаться по поверхности тканей полости рта;

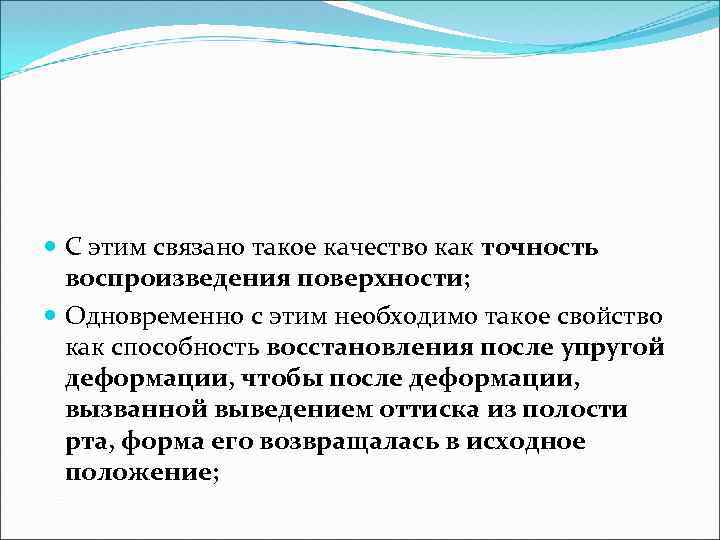

С этим связано такое качество как точность воспроизведения поверхности; Одновременно с этим необходимо такое свойство как способность восстановления после упругой деформации, чтобы после деформации, вызванной выведением оттиска из полости рта, форма его возвращалась в исходное положение;
Тиксотропность - свойство материала растекаться только при наличии компрессии, а без давления сохранять форму капли. Это свойство необходимо для придания оттискному материалу направленного движения. При выраженной тиксотропности материалы приобретают свойства «не -ньютоновых» материалов. Необходимо, чтобы оттискнои материал имел высокое сопротивление на разрыв, так как зубной ряд имеет большое количество щелевидных пространств и поднутрений, и при выведении оттиска могут отрываться его элементы, несущие важную информацию о состоянии протезного ложа.

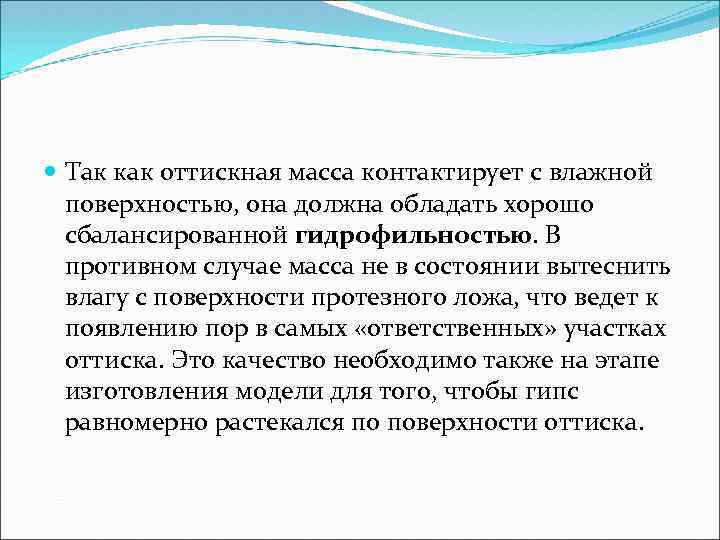

Так как оттискная масса контактирует с влажной поверхностью, она должна обладать хорошо сбалансированной гидрофильностью. В противном случае масса не в состоянии вытеснить влагу с поверхности протезного ложа, что ведет к появлению пор в самых «ответственных» участках оттиска. Это качество необходимо также на этапе изготовления модели для того, чтобы гипс равномерно растекался по поверхности оттиска.

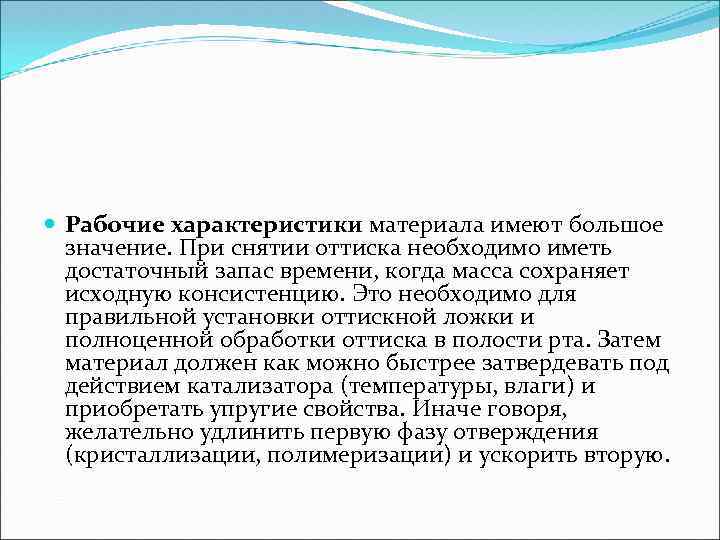

Рабочие характеристики материала имеют большое значение. При снятии оттиска необходимо иметь достаточный запас времени, когда масса сохраняет исходную консистенцию. Это необходимо для правильной установки оттискной ложки и полноценной обработки оттиска в полости рта. Затем материал должен как можно быстрее затвердевать под действием катализатора (температуры, влаги) и приобретать упругие свойства. Иначе говоря, желательно удлинить первую фазу отверждения (кристаллизации, полимеризации) и ускорить вторую.

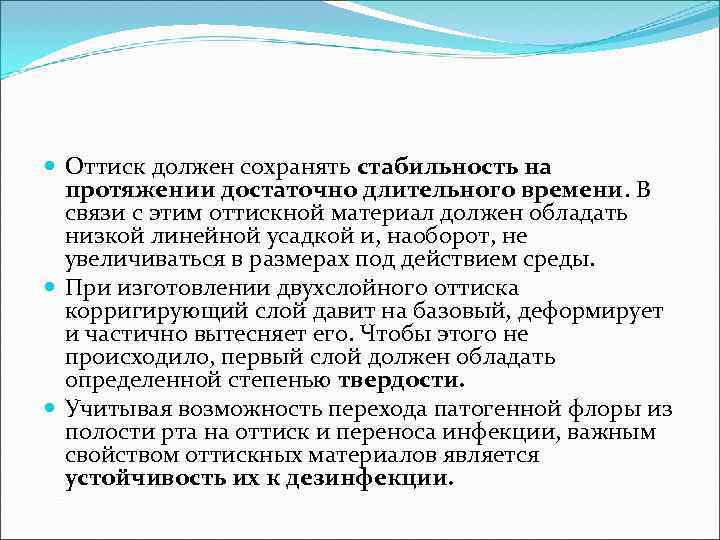

Оттиск должен сохранять стабильность на протяжении достаточно длительного времени. В связи с этим оттискной материал должен обладать низкой линейной усадкой и, наоборот, не увеличиваться в размерах под действием среды. При изготовлении двухслойного оттиска корригирующий слой давит на базовый, деформирует и частично вытесняет его. Чтобы этого не происходило, первый слой должен обладать определенной степенью твердости. Учитывая возможность перехода патогенной флоры из полости рта на оттиск и переноса инфекции, важным свойством оттискных материалов является устойчивость их к дезинфекции.

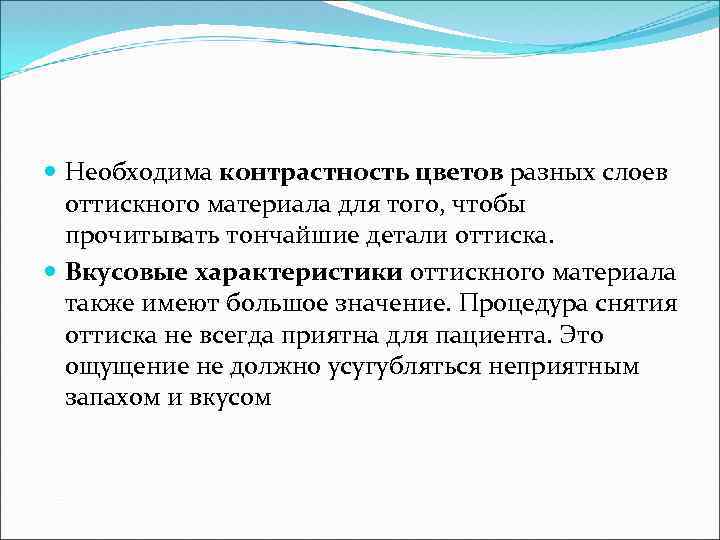

Необходима контрастность цветов разных слоев оттискного материала для того, чтобы прочитывать тончайшие детали оттиска. Вкусовые характеристики оттискного материала также имеют большое значение. Процедура снятия оттиска не всегда приятна для пациента. Это ощущение не должно усугубляться неприятным запахом и вкусом
Основные характеристики и методики применения оттискных материалов

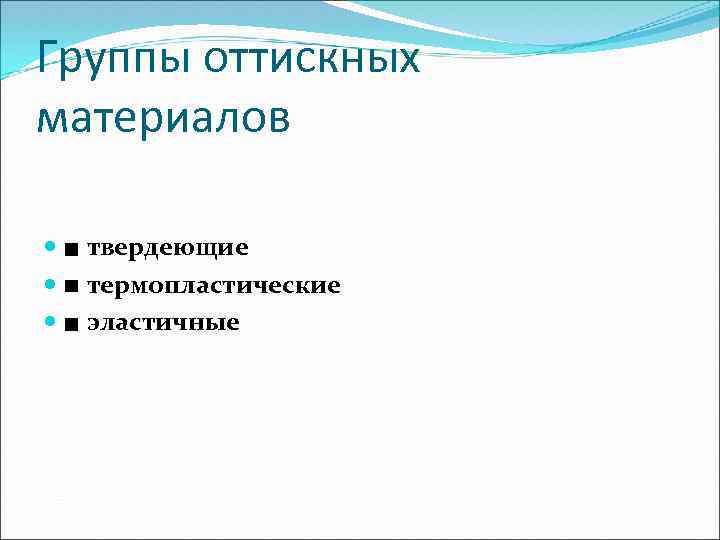

Группы оттискных материалов ■ твердеющие ■ термопластические ■ эластичные

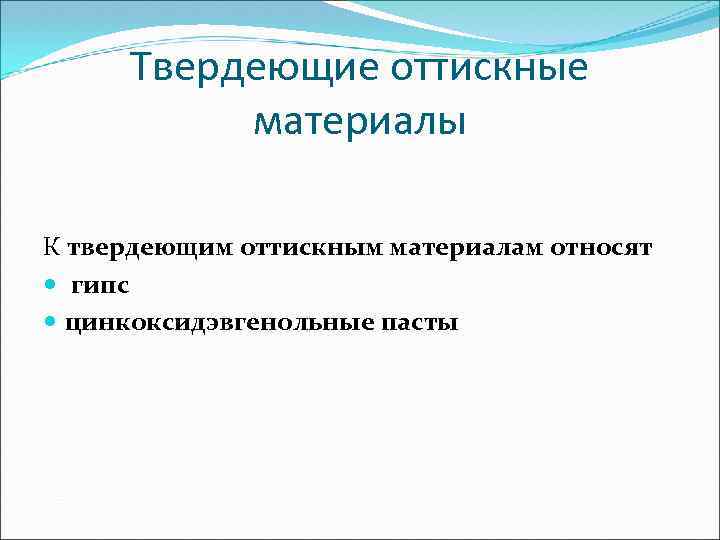

Твердеющие оттискные материалы К твердеющим оттискным материалам относят гипс цинкоксидэвгенольные пасты

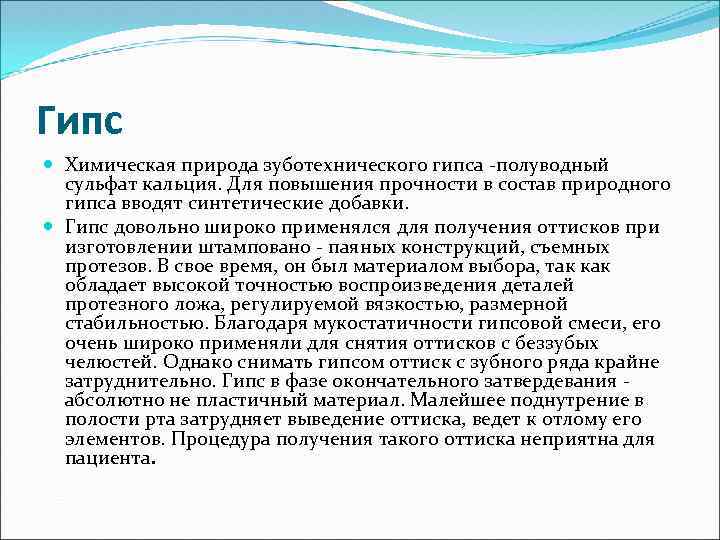

Гипс Химическая природа зуботехнического гипса -полуводный сульфат кальция. Для повышения прочности в состав природного гипса вводят синтетические добавки. Гипс довольно широко применялся для получения оттисков при изготовлении штамповано - паяных конструкций, съемных протезов. В свое время, он был материалом выбора, так как обладает высокой точностью воспроизведения деталей протезного ложа, регулируемой вязкостью, размерной стабильностью. Благодаря мукостатичности гипсовой смеси, его очень широко применяли для снятия оттисков с беззубых челюстей. Однако снимать гипсом оттиск с зубного ряда крайне затруднительно. Гипс в фазе окончательного затвердевания абсолютно не пластичный материал. Малейшее поднутрение в полости рта затрудняет выведение оттиска, ведет к отлому его элементов. Процедура получения такого оттиска неприятна для пациента.

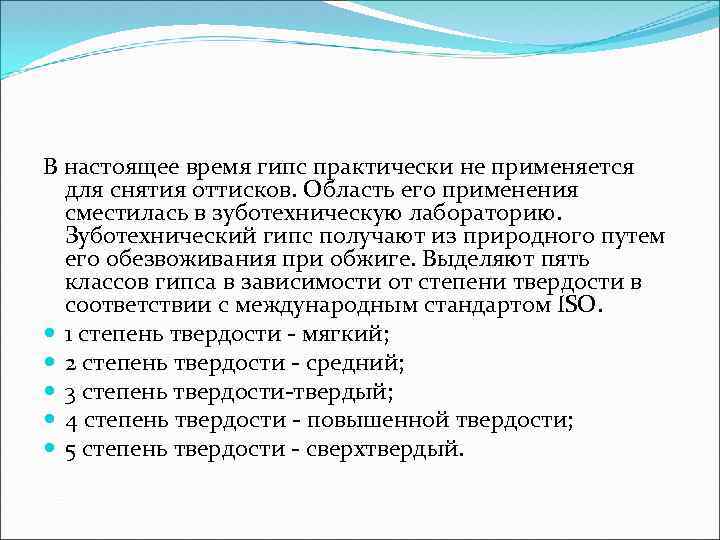

В настоящее время гипс практически не применяется для снятия оттисков. Область его применения сместилась в зуботехническую лабораторию. Зуботехнический гипс получают из природного путем его обезвоживания при обжиге. Выделяют пять классов гипса в зависимости от степени твердости в соответствии с международным стандартом ISO. 1 степень твердости - мягкий; 2 степень твердости - средний; 3 степень твердости-твердый; 4 степень твердости - повышенной твердости; 5 степень твердости - сверхтвердый.

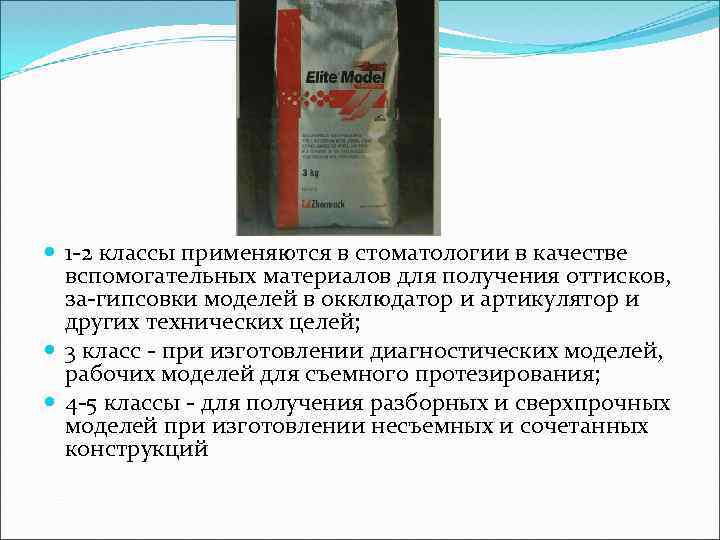

1 -2 классы применяются в стоматологии в качестве вспомогательных материалов для получения оттисков, за-гипсовки моделей в окклюдатор и артикулятор и других технических целей; 3 класс - при изготовлении диагностических моделей, рабочих моделей для съемного протезирования; 4 -5 классы - для получения разборных и сверхпрочных моделей при изготовлении несъемных и сочетанных конструкций

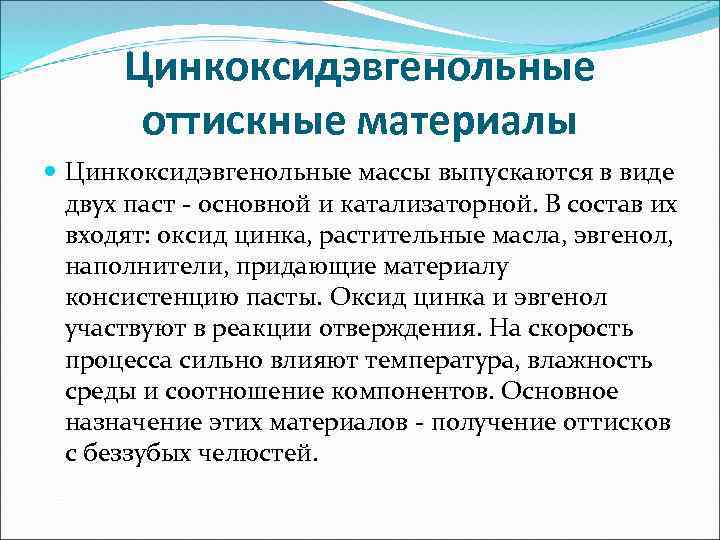

Цинкоксидэвгенольные оттискные материалы Цинкоксидэвгенольные массы выпускаются в виде двух паст - основной и катализаторной. В состав их входят: оксид цинка, растительные масла, эвгенол, наполнители, придающие материалу консистенцию пасты. Оксид цинка и эвгенол участвуют в реакции отверждения. На скорость процесса сильно влияют температура, влажность среды и соотношение компонентов. Основное назначение этих материалов - получение оттисков с беззубых челюстей.

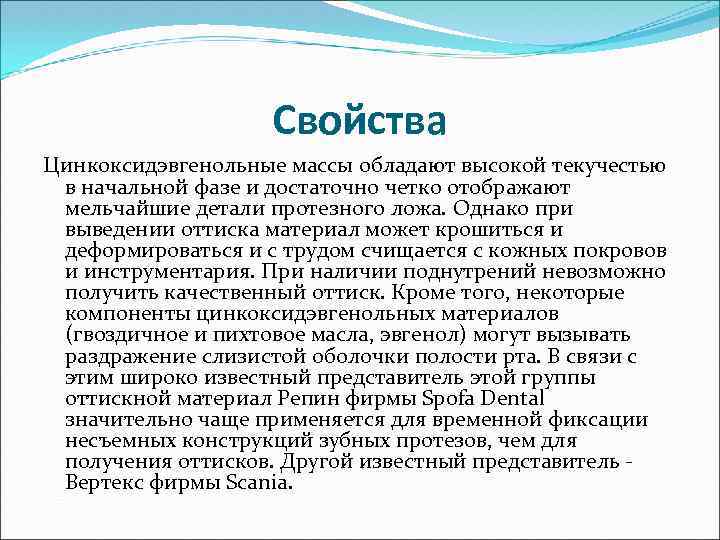

Свойства Цинкоксидэвгенольные массы обладают высокой текучестью в начальной фазе и достаточно четко отображают мельчайшие детали протезного ложа. Однако при выведении оттиска материал может крошиться и деформироваться и с трудом счищается с кожных покровов и инструментария. При наличии поднутрений невозможно получить качественный оттиск. Кроме того, некоторые компоненты цинкоксидэвгенольных материалов (гвоздичное и пихтовое масла, эвгенол) могут вызывать раздражение слизистой оболочки полости рта. В связи с этим широко известный представитель этой группы оттискной материал Репин фирмы Spofa Dental значительно чаще применяется для временной фиксации несъемных конструкций зубных протезов, чем для получения оттисков. Другой известный представитель Вертекс фирмы Scania.

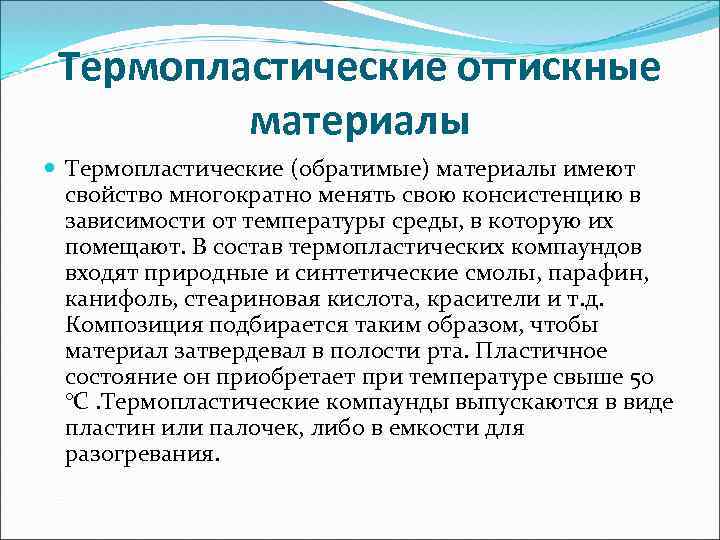

Термопластические оттискные материалы Термопластические (обратимые) материалы имеют свойство многократно менять свою консистенцию в зависимости от температуры среды, в которую их помещают. В состав термопластических компаундов входят природные и синтетические смолы, парафин, канифоль, стеариновая кислота, красители и т. д. Композиция подбирается таким образом, чтобы материал затвердевал в полости рта. Пластичное состояние он приобретает при температуре свыше 50 °С. Термопластические компаунды выпускаются в виде пластин или палочек, либо в емкости для разогревания.
Свойства Ранее термопластические материалы применялись довольно широко при изготовлении функциональных оттисков. Поскольку пластические свойства термопластических масс проявляются только в разогретом состоянии, для оттисков характерно наличие оттяжек, неточность отпечатка протезного ложа. Кроме того, процесс охлаждения протекает неравномерно (так же, как и процесс разогревания), с появлением внутренних напряжений в оттиске, что влечет его искажение. С другой стороны, возможность материала многократно возвращаться к пластическому состоянию и тем самым добиваться нужного качества оттиска в некоторой степени компенсирует его недостатки В настоящее время применение термопластических оттискных масс ограничивается коррекцией края индивидуальных оттискных ложек и получением анатомических оттиск с беззубых челюстей.

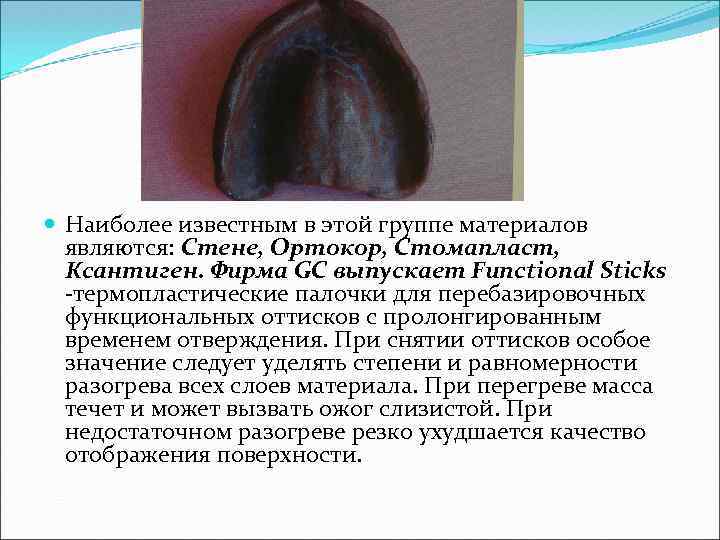

Наиболее известным в этой группе материалов являются: Стене, Ортокор, Стомапласт, Ксантиген. Фирма GC выпускает Functional Sticks -термопластические палочки для перебазировочных функциональных оттисков с пролонгированным временем отверждения. При снятии оттисков особое значение следует уделять степени и равномерности разогрева всех слоев материала. При перегреве масса течет и может вызвать ожог слизистой. При недостаточном разогреве резко ухудшается качество отображения поверхности.
Эластичные оттискные материалы Группа эластичных оттискных масс включает в себя подгруппу гидроколлоиднных масс и подгруппу эластомеров, которая объединяет полисульфидные, полиэфирные и силиконовые материалы
ГИДРОКОЛЛОИДНЫЕ МАТЕРИАЛЫ Гидроколлоидные оттискные материалы представлены обратимыми (агаровые) и необратимыми (альгинатные) массами

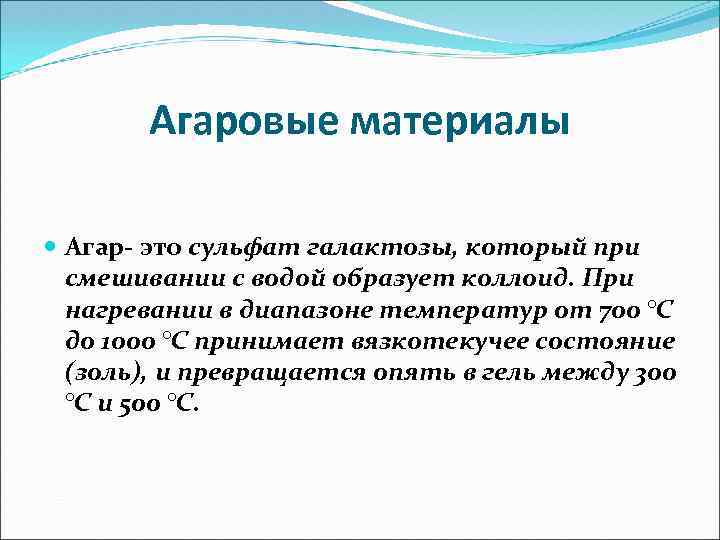

Агаровые материалы Агар- это сульфат галактозы, который при смешивании с водой образует коллоид. При нагревании в диапазоне температур от 700 °С до 1000 °С принимает вязкотекучее состояние (золь), и превращается опять в гель между 300 °С и 500 °С.

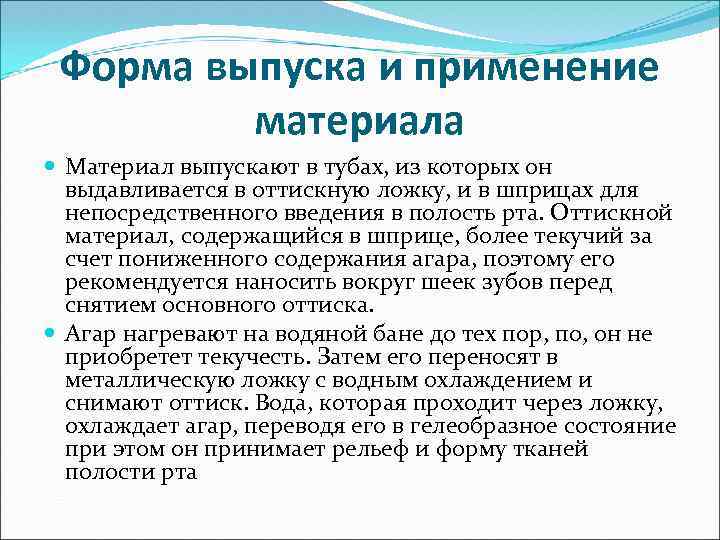

Форма выпуска и применение материала Материал выпускают в тубах, из которых он выдавливается в оттискную ложку, и в шприцах для непосредственного введения в полость рта. Оттискной материал, содержащийся в шприце, более текучий за счет пониженного содержания агара, поэтому его рекомендуется наносить вокруг шеек зубов перед снятием основного оттиска. Агар нагревают на водяной бане до тех пор, по, он не приобретет текучесть. Затем его переносят в металлическую ложку с водным охлаждением и снимают оттиск. Вода, которая проходит через ложку, охлаждает агар, переводя его в гелеобразное состояние при этом он принимает рельеф и форму тканей полости рта

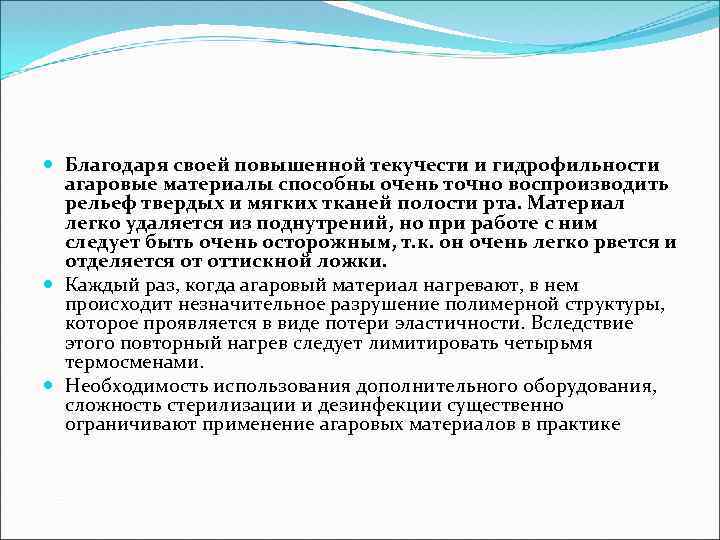

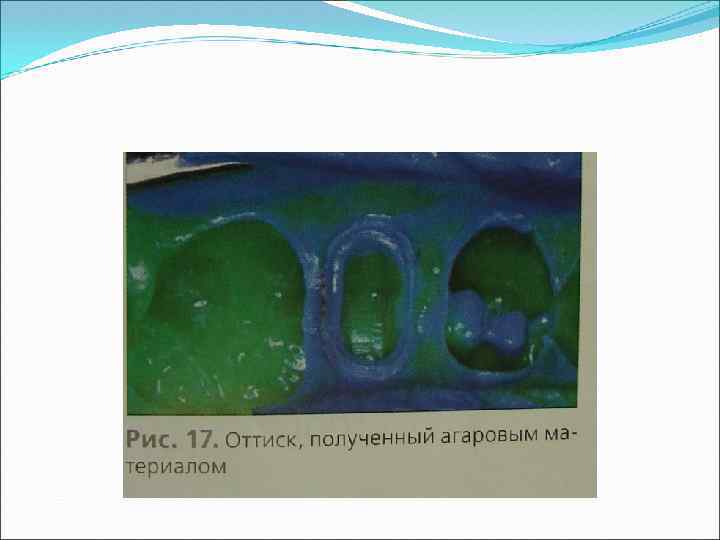

Благодаря своей повышенной текучести и гидрофильности агаровые материалы способны очень точно воспроизводить рельеф твердых и мягких тканей полости рта. Материал легко удаляется из поднутрений, но при работе с ним следует быть очень осторожным, т. к. он очень легко рвется и отделяется от оттискной ложки. Каждый раз, когда агаровый материал нагревают, в нем происходит незначительное разрушение полимерной структуры, которое проявляется в виде потери эластичности. Вследствие этого повторный нагрев следует лимитировать четырьмя термосменами. Необходимость использования дополнительного оборудования, сложность стерилизации и дезинфекции существенно ограничивают применение агаровых материалов в практике
Альгинатные материалы Основой альгинатных материалов является альгинат натрия (натриевая соль альгиновои кислоты). Большинство альгинатных материалов выпускают в виде порошков, расфасованных в герметичные алюминиевые пакеты В процессе изготовления альгинатным массам придают способность не пылить при смешивании, чтобы исключить какое-либо раздражающее воздействие тонких пылевидных частиц на дыхательные пути персонала. Работа с альгинатными материалами складывается из трех этапов: замешивания массы, введения оттискной ложки в полость рта и извлечения оттиска.
Замешивание При замешивании альгинатных материалов необходимо строго соблюдать пропорции порошка и воды, которые для различных материалов могут отличаться друг от друга. С этой целью производитель материала поставляет с ним соответствующие мерники. Альгинатные массы замешиваются в резиновой чашке специальным шпателем. Знания химических реакций, которые происходят в процессе твердения альгинатов, помогут проанализировать наиболее часто встречающиеся ошибки при замешивании.

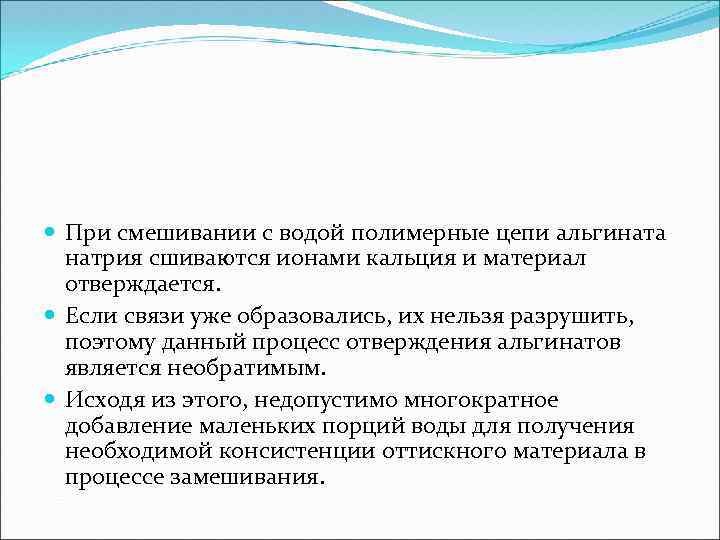

При смешивании с водой полимерные цепи альгината натрия сшиваются ионами кальция и материал отверждается. Если связи уже образовались, их нельзя разрушить, поэтому данный процесс отверждения альгинатов является необратимым. Исходя из этого, недопустимо многократное добавление маленьких порций воды для получения необходимой консистенции оттискного материала в процессе замешивания.

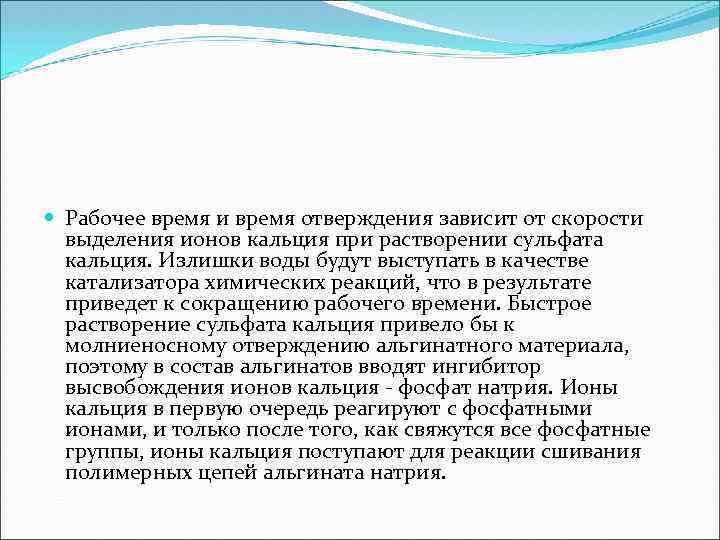

Рабочее время и время отверждения зависит от скорости выделения ионов кальция при растворении сульфата кальция. Излишки воды будут выступать в качестве катализатора химических реакций, что в результате приведет к сокращению рабочего времени. Быстрое растворение сульфата кальция привело бы к молниеносному отверждению альгинатного материала, поэтому в состав альгинатов вводят ингибитор высвобождения ионов кальция - фосфат натрия. Ионы кальция в первую очередь реагируют с фосфатными ионами, и только после того, как свяжутся все фосфатные группы, ионы кальция поступают для реакции сшивания полимерных цепей альгината натрия.
Из этого следует, что более жидкая консистенция материала при замешивании приводит к сокращению рабочего времени и времени отверждения. Постоянная или остаточная деформация в таких случаях может достигнуть величины порядка 1, 5 %, что уже граничит с неприемлемым изменением размеров для ряда применений оттискного материала

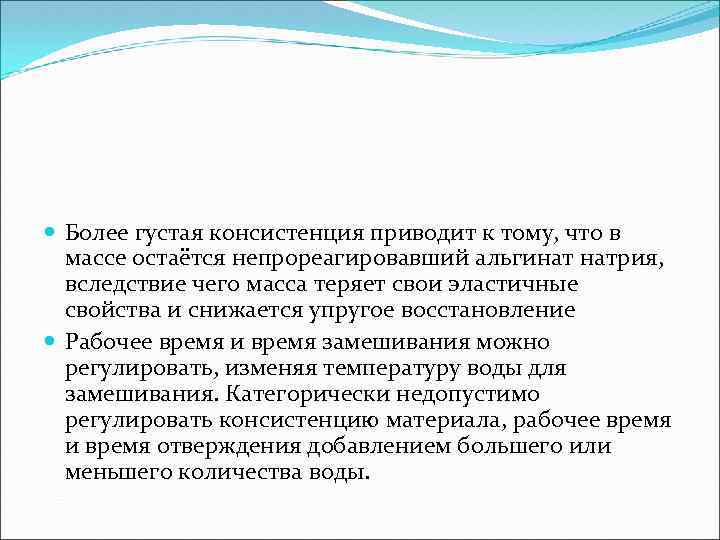

Более густая консистенция приводит к тому, что в массе остаётся непрореагировавший альгинат натрия, вследствие чего масса теряет свои эластичные свойства и снижается упругое восстановление Рабочее время и время замешивания можно регулировать, изменяя температуру воды для замешивания. Категорически недопустимо регулировать консистенцию материала, рабочее время и время отверждения добавлением большего или меньшего количества воды.
Для профилактики врачебных ошибок при замешивании альгинатных материалов рекомендуется использовать механические аппараты для смешивания типа Alghamix (Zhermack®). При использовании таких аппаратов намного проще добиться однородной консистенции материала, время смешивания при этом сокращается на 30 %. Использование монодозированных порций (количество материала, необходимое для получения одного оттиска) существенно экономит расход материала, особенно у начинающих специалистов

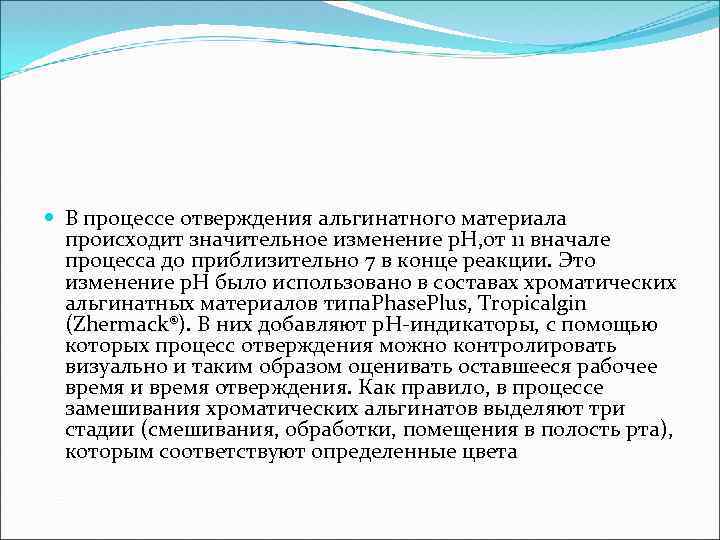

В процессе отверждения альгинатного материала происходит значительное изменение р. Н, от 11 вначале процесса до приблизительно 7 в конце реакции. Это изменение р. Н было использовано в составах хроматических альгинатных материалов типа. Phase. Plus, Tropicalgin (Zhermack®). В них добавляют р. Н-индикаторы, с помощью которых процесс отверждения можно контролировать визуально и таким образом оценивать оставшееся рабочее время и время отверждения. Как правило, в процессе замешивания хроматических альгинатов выделяют три стадии (смешивания, обработки, помещения в полость рта), которым соответствуют определенные цвета

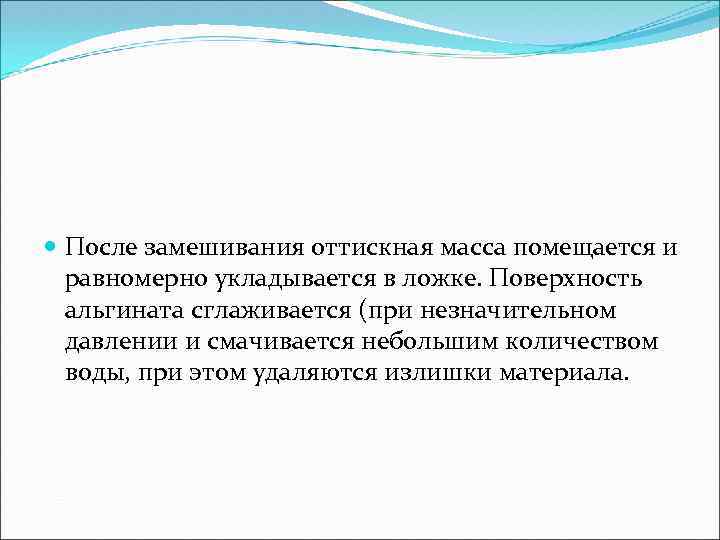

После замешивания оттискная масса помещается и равномерно укладывается в ложке. Поверхность альгината сглаживается (при незначительном давлении и смачивается небольшим количеством воды, при этом удаляются излишки материала.
Введение оттискной ложки в полость рта Перед введением оттискной ложки в полость рта пациента просят прополоскать рот водой или антисептическим раствором для удаления пузырьков воздуха из слюны. Это особенно важно при получении оттисков для изготовления съемных протезов. После введения оттискной ложки в полость рта она центрируется и прижимается к зубному ряду или альвеолярному отростку. При получении оттиска на верхней челюсти ложка сначала прижимается к задним отделам, а затем к переднему участку. При получении оттиска на нижней челюсти наоборот.

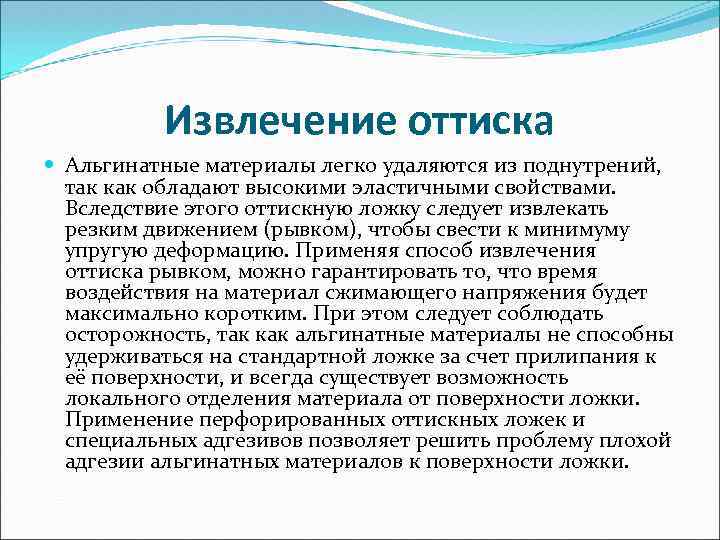

Извлечение оттиска Альгинатные материалы легко удаляются из поднутрений, так как обладают высокими эластичными свойствами. Вследствие этого оттискную ложку следует извлекать резким движением (рывком), чтобы свести к минимуму упругую деформацию. Применяя способ извлечения оттиска рывком, можно гарантировать то, что время воздействия на материал сжимающего напряжения будет максимально коротким. При этом следует соблюдать осторожность, так как альгинатные материалы не способны удерживаться на стандартной ложке за счет прилипания к её поверхности, и всегда существует возможность локального отделения материала от поверхности ложки. Применение перфорированных оттискных ложек и специальных адгезивов позволяет решить проблему плохой адгезии альгинатных материалов к поверхности ложки.

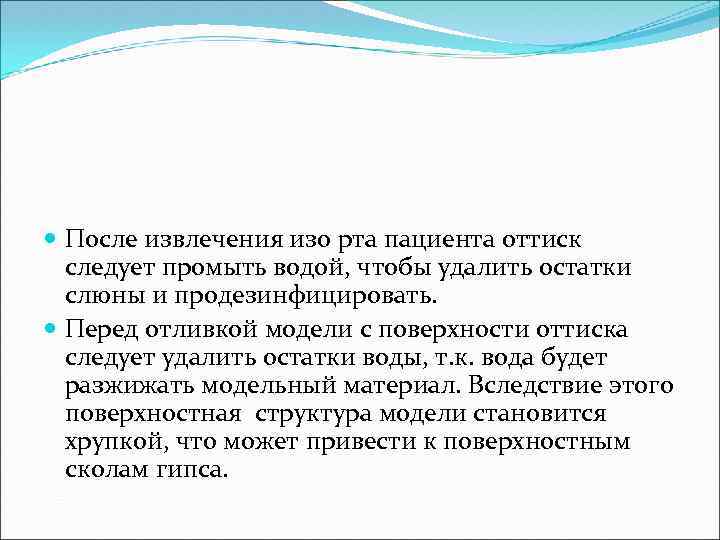

После извлечения изо рта пациента оттиск следует промыть водой, чтобы удалить остатки слюны и продезинфицировать. Перед отливкой модели с поверхности оттиска следует удалить остатки воды, т. к. вода будет разжижать модельный материал. Вследствие этого поверхностная структура модели становится хрупкой, что может привести к поверхностным сколам гипса.

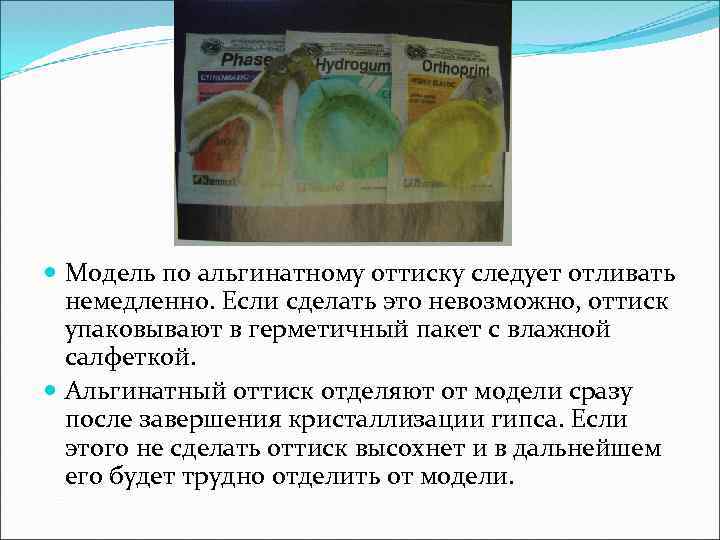

Модель по альгинатному оттиску следует отливать немедленно. Если сделать это невозможно, оттиск упаковывают в герметичный пакет с влажной салфеткой. Альгинатный оттиск отделяют от модели сразу после завершения кристаллизации гипса. Если этого не сделать оттиск высохнет и в дальнейшем его будет трудно отделить от модели.

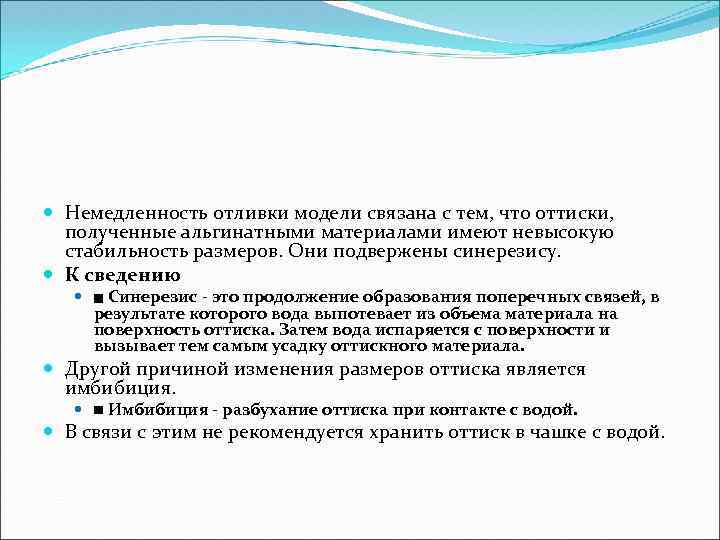

Немедленность отливки модели связана с тем, что оттиски, полученные альгинатными материалами имеют невысокую стабильность размеров. Они подвержены синерезису. К сведению ■ Синерезис - это продолжение образования поперечных связей, в результате которого вода выпотевает из объема материала на поверхность оттиска. Затем вода испаряется с поверхности и вызывает тем самым усадку оттискного материала. Другой причиной изменения размеров оттиска является имбибиция. ■ Имбибиция - разбухание оттиска при контакте с водой. В связи с этим не рекомендуется хранить оттиск в чашке с водой.
Клиническое применение Широкое использование альгинатных оттискных материалов обусловлено такими их свойствами как эластичность, простота и удобство в применении, доступность. Недостаточная точность при воспроизведении рельефа поверхности зубов (особенно в пришеечнои области) существенно ограничивает использование этой группы материалов при получении оттисков для изготовления несъемных конструкций зубных протезов. Применение альгинатов целесообразно в границах клинических показаний, т. е. для отображения наддесневой части зубов и рельефа слизистой оболочки полости рта. Для более точного и детального воспроизведения протезного ложа применяют эластомерные оттискные массы.
Эластомерные оттискные материалы Группа эластомеров представлена полисульвидными, полиэфирными и силиконовыми оттискными массами. Свойства эластомеров напрямую зависят от длины и разветвленности полимерной цепи, способа полимеризации, количества наполнителей! Эластомеры выпускаются в виде основной и катализирующей масс или катализирующей жидкости. Они имеют различный химический состав, но все они приобретают эластичные свойства из-за поперечного сшивания макромолекул с образованием трехмерной сетки.

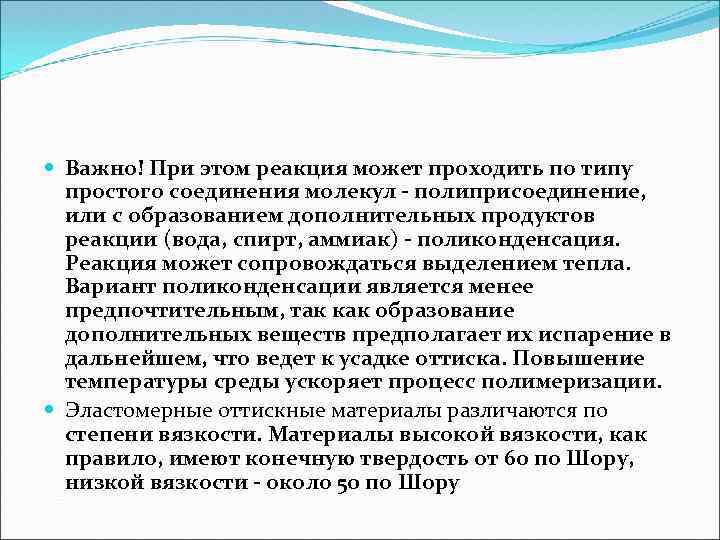

Важно! При этом реакция может проходить по типу простого соединения молекул - полиприсоединение, или с образованием дополнительных продуктов реакции (вода, спирт, аммиак) - поликонденсация. Реакция может сопровождаться выделением тепла. Вариант поликонденсации является менее предпочтительным, так как образование дополнительных веществ предполагает их испарение в дальнейшем, что ведет к усадке оттиска. Повышение температуры среды ускоряет процесс полимеризации. Эластомерные оттискные материалы различаются по степени вязкости. Материалы высокой вязкости, как правило, имеют конечную твердость от 60 по Шору, низкой вязкости - около 50 по Шору

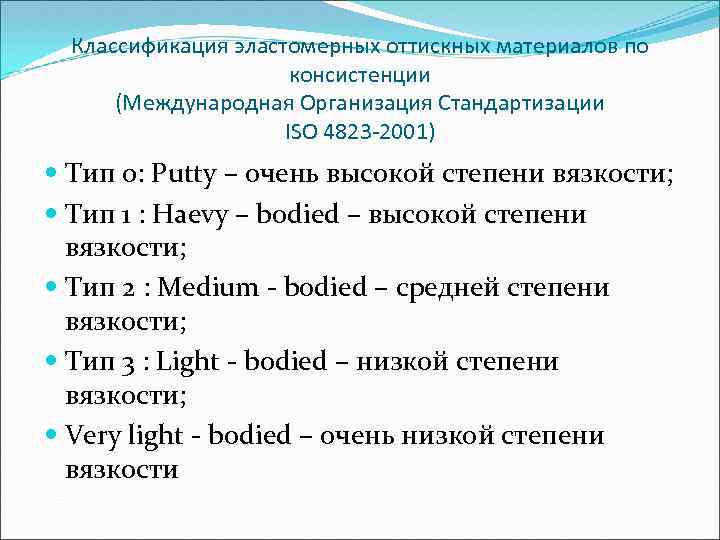

Классификация эластомерных оттискных материалов по консистенции (Международная Организация Стандартизации ISO 4823 -2001) Тип 0: Putty – очень высокой степени вязкости; Тип 1 : Haevy – bodied – высокой степени вязкости; Тип 2 : Medium - bodied – средней степени вязкости; Тип 3 : Light - bodied – низкой степени вязкости; Very light - bodied – очень низкой степени вязкости

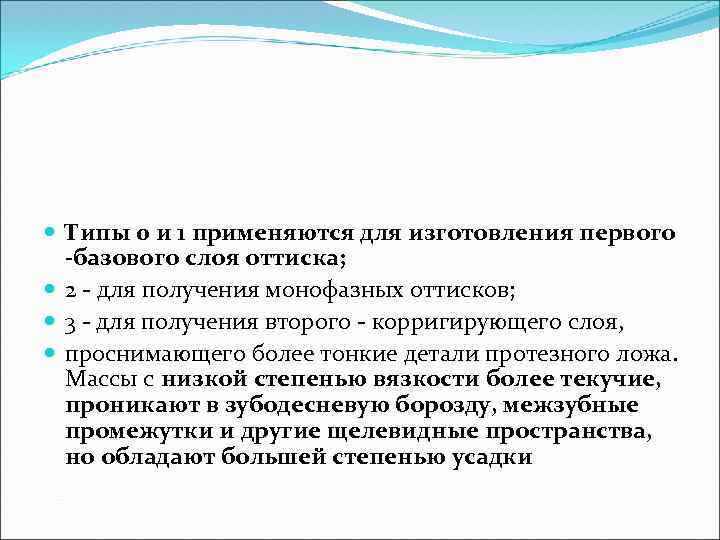

Типы 0 и 1 применяются для изготовления первого -базового слоя оттиска; 2 - для получения монофазных оттисков; 3 - для получения второго - корригирующего слоя, проснимающего более тонкие детали протезного ложа. Массы с низкой степенью вязкости более текучие, проникают в зубодесневую борозду, межзубные промежутки и другие щелевидные пространства, но обладают большей степенью усадки

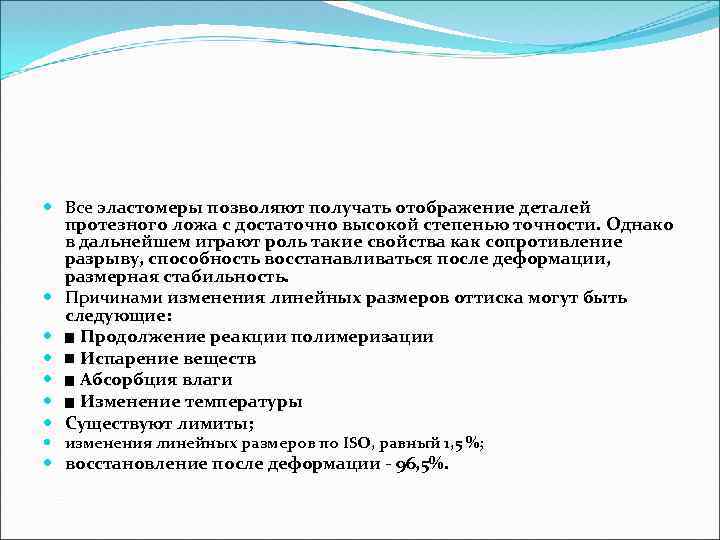

Все эластомеры позволяют получать отображение деталей протезного ложа с достаточно высокой степенью точности. Однако в дальнейшем играют роль такие свойства как сопротивление разрыву, способность восстанавливаться после деформации, размерная стабильность. Причинами изменения линейных размеров оттиска могут быть следующие: ■ Продолжение реакции полимеризации ■ Испарение веществ ■ Абсорбция влаги ■ Изменение температуры Существуют лимиты; изменения линейных размеров по ISO, равный 1, 5 %; восстановление после деформации - 96, 5%.

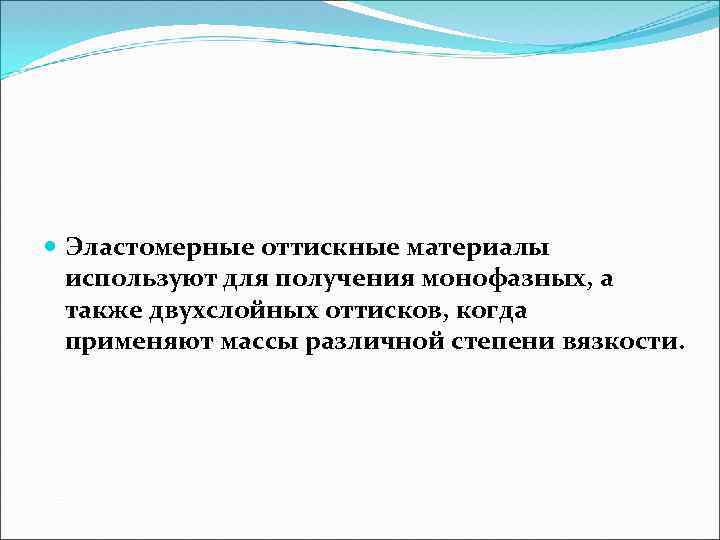

Эластомерные оттискные материалы используют для получения монофазных, а также двухслойных оттисков, когда применяют массы различной степени вязкости.

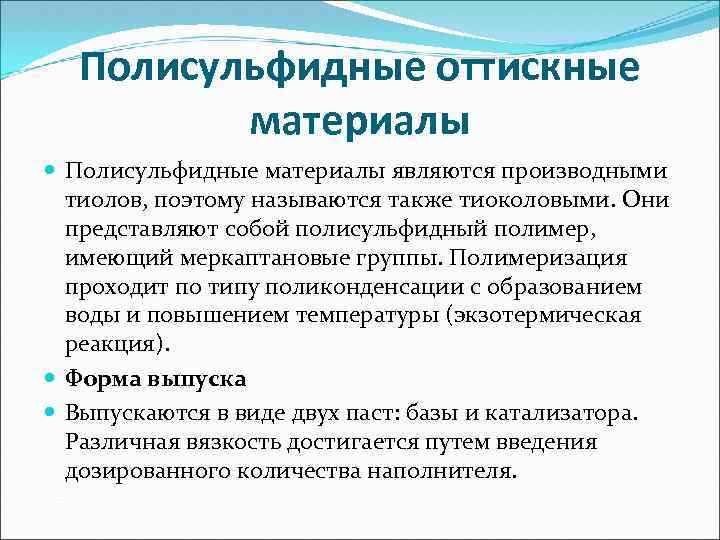

Полисульфидные оттискные материалы Полисульфидные материалы являются производными тиолов, поэтому называются также тиоколовыми. Они представляют собой полисульфидный полимер, имеющий меркаптановые группы. Полимеризация проходит по типу поликонденсации с образованием воды и повышением температуры (экзотермическая реакция). Форма выпуска Выпускаются в виде двух паст: базы и катализатора. Различная вязкость достигается путем введения дозированного количества наполнителя.
Свойства Полисульфиды не нашли широкого применения из-за недостаточной размерной стабильности (необходимо отлить модель в течение 1 часа) и неприятного запаха, образующегося за счет наличия свободной меркаптановой группы, который не удается заглушить никакими ароматизаторами и отдушками. Реакция полимеризации породолжается после отверждения материала и идет по типу поликонденсации, поэтому материал дает усадку. Полисульфидные материалы не очень удобны в работе. Но обладают высокой прочностью на разрыв и пластичностью. Применяются при изготовлении всех видов несъемных конструкций зубных протезов, при полной адентии. Представителями этой группы эластомеров являются: Тиокол и эластичный текучий материал GC Surflex.

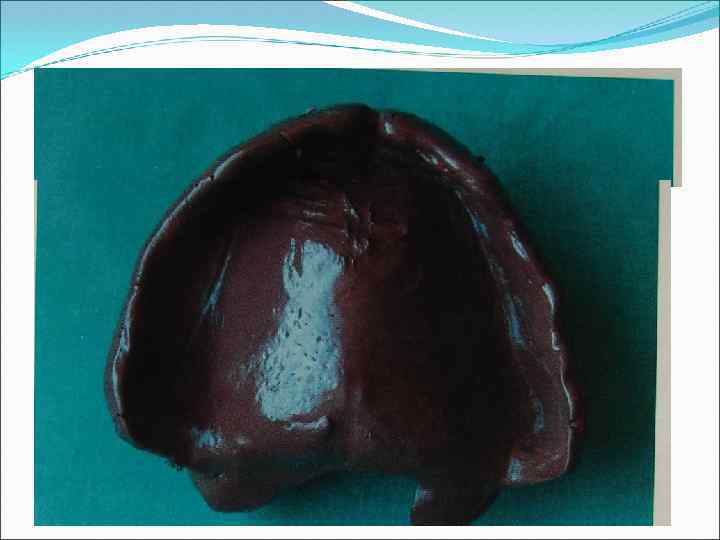

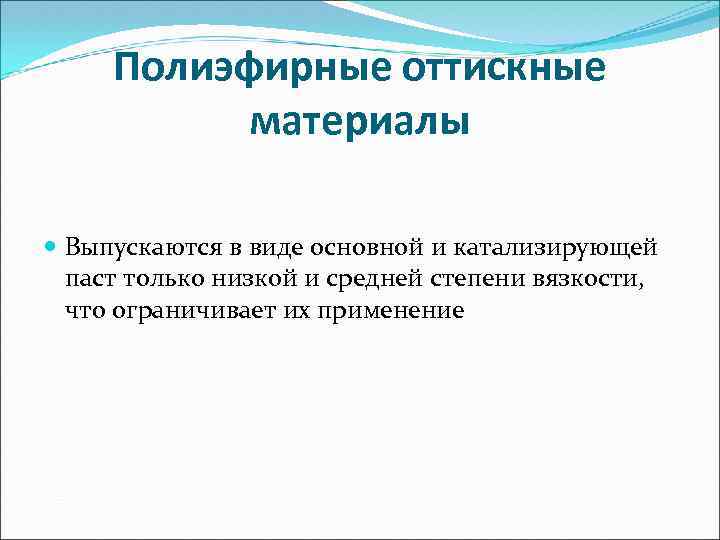

Полиэфирные оттискные материалы Выпускаются в виде основной и катализирующей паст только низкой и средней степени вязкости, что ограничивает их применение

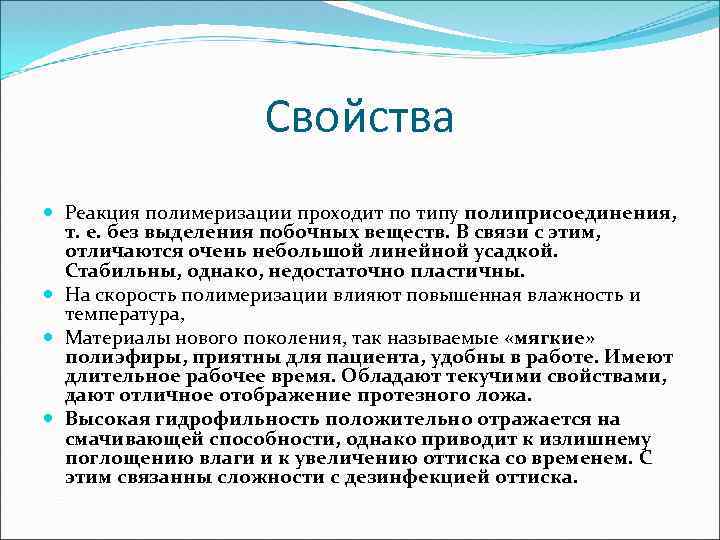

Свойства Реакция полимеризации проходит по типу полиприсоединения, т. е. без выделения побочных веществ. В связи с этим, отличаются очень небольшой линейной усадкой. Стабильны, однако, недостаточно пластичны. На скорость полимеризации влияют повышенная влажность и температура, Материалы нового поколения, так называемые «мягкие» полиэфиры, приятны для пациента, удобны в работе. Имеют длительное рабочее время. Обладают текучими свойствами, дают отличное отображение протезного ложа. Высокая гидрофильность положительно отражается на смачивающей способности, однако приводит к излишнему поглощению влаги и к увеличению оттиска со временем. С этим связанны сложности с дезинфекцией оттиска.
Применение этой группы материалов ограничено в связи с невозможностью снятия двухслойных оттисков, так как существуют массы только низкой и средней степени вязкости. Следовательно, это материалы, которые очень хороши при снятии функциональных оттисков, а также монофазных анатомических оттисков. Широко применяются при изготовлении комбинированных ортопедических конструкций и конструкций на имплантатах. Для смешивания основной и катализирующей масс применяют новые системы автоматического смешивания типа Pentamix (3 M/ESPE), позволяющие предотвратить образование пузырьков.

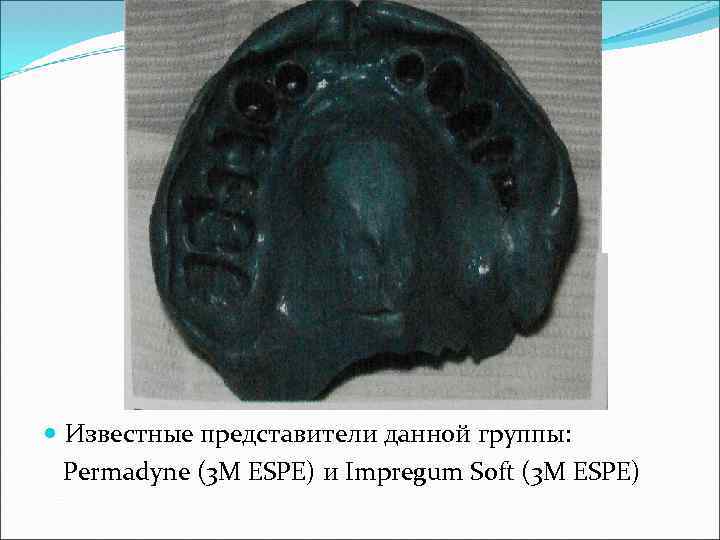

Известные представители данной группы: Permadyne (3 M ESPE) и Impregum Soft (3 M ESPE)
Силиконовые оттискные материалы С и ли ко н о вы е материалы в наибольшей степени подходят для снятия прецизионных оттисков. Это обусловлено сочетанием качеств, в наибольшей степени соответствующих всем требованиям, предъявляемым к оттискным материалам. Химический состав всех силиконовых оттискных масс - полидиметилсилоксановые полимеры с различными концевыми группами.

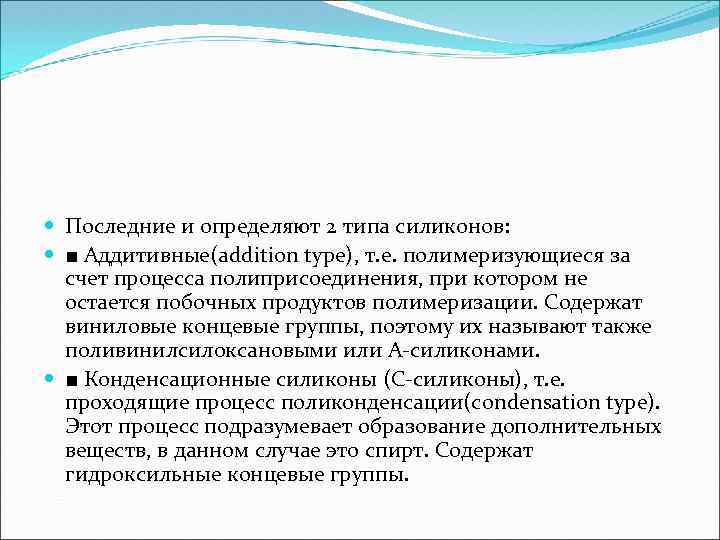

Последние и определяют 2 типа силиконов: ■ Аддитивные(addition type), т. е. полимеризующиеся за счет процесса полиприсоединения, при котором не остается побочных продуктов полимеризации. Содержат виниловые концевые группы, поэтому их называют также поливинилсилоксановыми или А-силиконами. ■ Конденсационные силиконы (С-силиконы), т. е. проходящие процесс поликонденсации(condensation type). Этот процесс подразумевает образование дополнительных веществ, в данном случае это спирт. Содержат гидроксильные концевые группы.

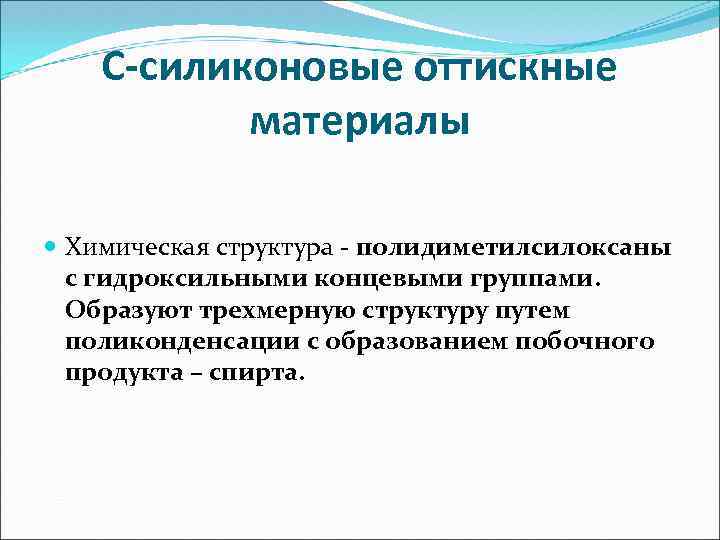

С-силиконовые оттискные материалы Химическая структура - полидиметилсилоксаны с гидроксильными концевыми группами. Образуют трехмерную структуру путем поликонденсации с образованием побочного продукта – спирта.

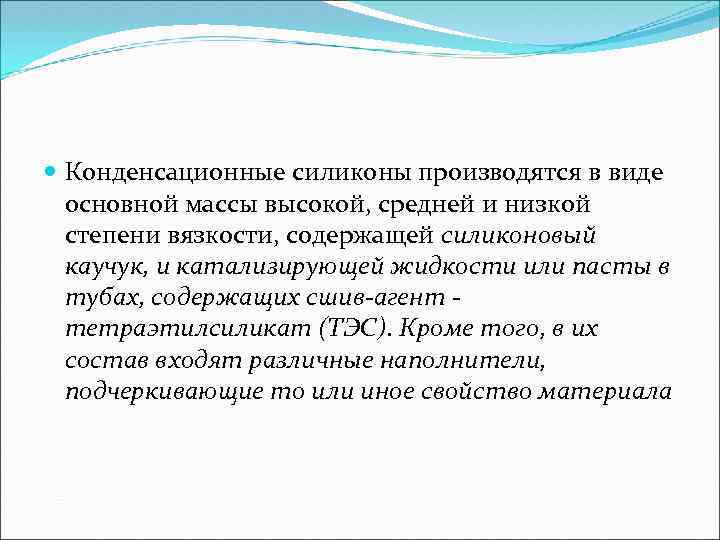

Конденсационные силиконы производятся в виде основной массы высокой, средней и низкой степени вязкости, содержащей силиконовый каучук, и катализирующей жидкости или пасты в тубах, содержащих сшив-агент тетраэтилсиликат (ТЭС). Кроме того, в их состав входят различные наполнители, подчеркивающие то или иное свойство материала

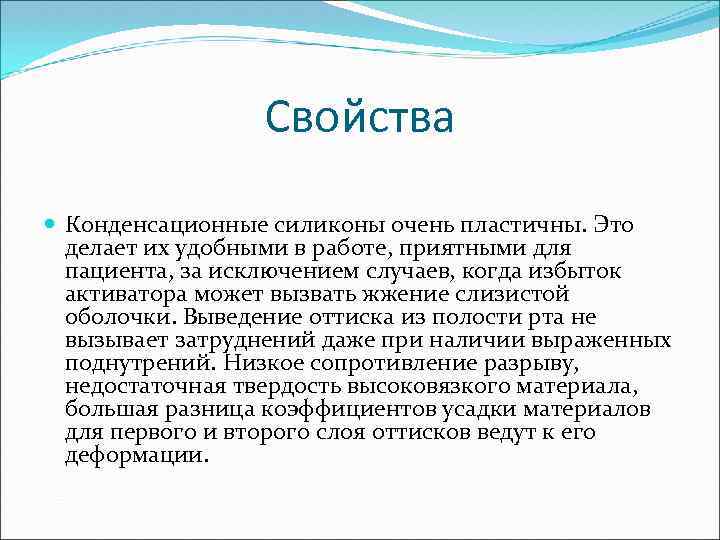

Свойства Конденсационные силиконы очень пластичны. Это делает их удобными в работе, приятными для пациента, за исключением случаев, когда избыток активатора может вызвать жжение слизистой оболочки. Выведение оттиска из полости рта не вызывает затруднений даже при наличии выраженных поднутрений. Низкое сопротивление разрыву, недостаточная твердость высоковязкого материала, большая разница коэффициентов усадки материалов для первого и второго слоя оттисков ведут к его деформации.

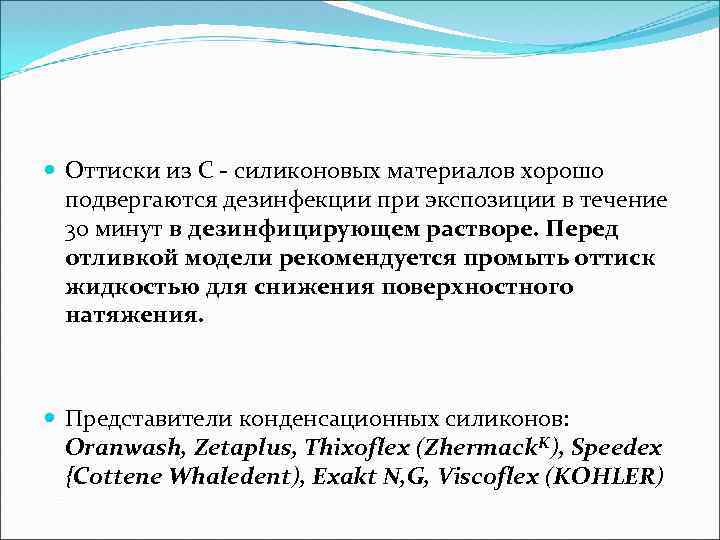

Оттиски из С - силиконовых материалов хорошо подвергаются дезинфекции при экспозиции в течение 30 минут в дезинфицирующем растворе. Перед отливкой модели рекомендуется промыть оттиск жидкостью для снижения поверхностного натяжения. Представители конденсационных силиконов: Oranwash, Zetaplus, Thixoflex (Zhermack. K), Speedex {Cottene Whaledent), Exakt N, G, Viscoflex (KOHLER)

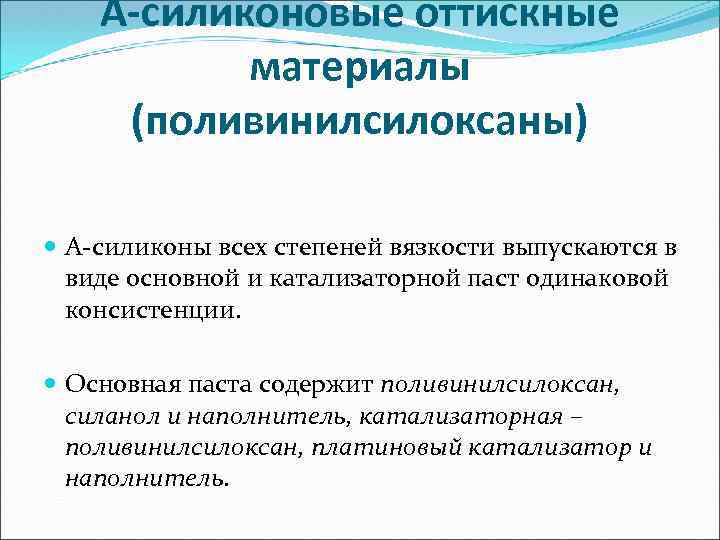

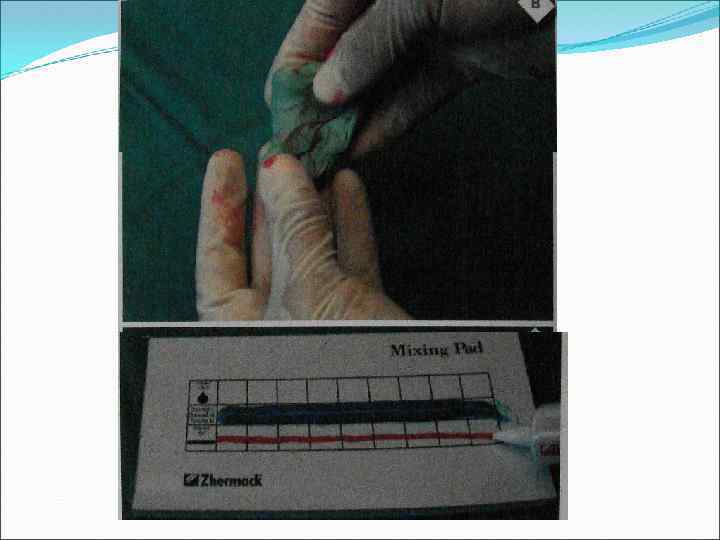

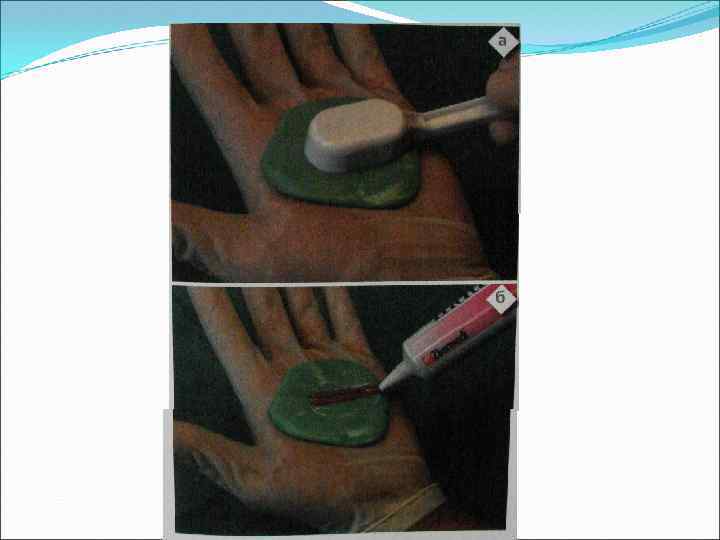

А-силиконовые оттискные материалы (поливинилсилоксаны) А-силиконы всех степеней вязкости выпускаются в виде основной и катализаторной паст одинаковой консистенции. Основная паста содержит поливинилсилоксан, силанол и наполнитель, катализаторная – поливинилсилоксан, платиновый катализатор и наполнитель.

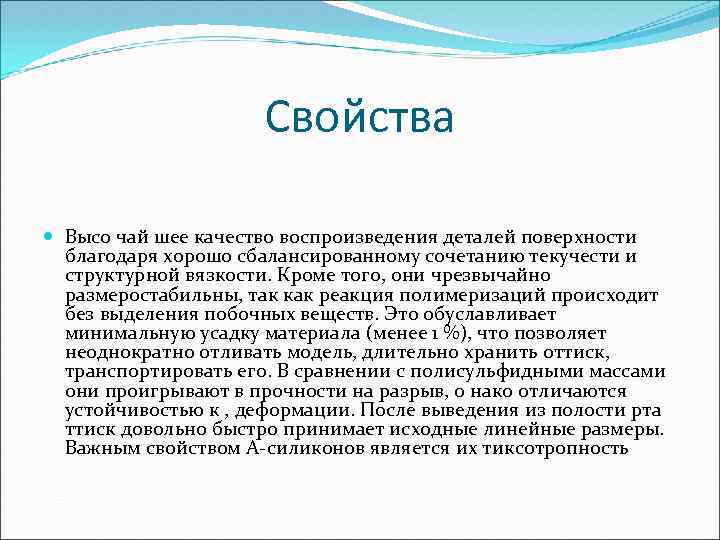

Свойства Высо чай шее качество воспроизведения деталей поверхности благодаря хорошо сбалансированному сочетанию текучести и структурной вязкости. Кроме того, они чрезвычайно размеростабильны, так как реакция полимеризаций происходит без выделения побочных веществ. Это обуславливает минимальную усадку материала (менее 1 %), что позволяет неоднократно отливать модель, длительно хранить оттиск, транспортировать его. В сравнении с полисульфидными массами они проигрывают в прочности на разрыв, о нако отличаются устойчивостью к , деформации. После выведения из полости рта ттиск довольно быстро принимает исходные линейные размеры. Важным свойством А-силиконов является их тиксотропность

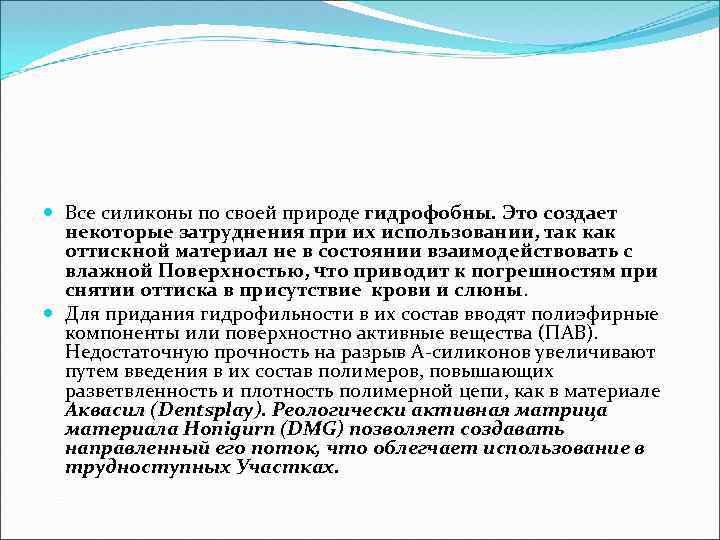

Все силиконы по своей природе гидрофобны. Это создает некоторые затруднения при их использовании, так как оттискной материал не в состоянии взаимодействовать с влажной Поверхностью, что приводит к погрешностям при снятии оттиска в присутствие крови и слюны. Для придания гидрофильности в их состав вводят полиэфирные компоненты или поверхностно активные вещества (ПАВ). Недостаточную прочность на разрыв А-силиконов увеличивают путем введения в их состав полимеров, повышающих разветвленность и плотность полимерной цепи, как в материале Аквасил (Dentsplay). Реологически активная матрица материала Honigurn (DMG) позволяет создавать направленный его поток, что облегчает использование в трудноступных Участках.
оттискные материалы.ppt
