Отрывки и вставки По вибрации
После проведения необходимого количества замеров в точке измерения в качестве определяющего значения уровня вибрации берут средние величины, рассчитанные так же, как и для шума по формуле: Lср = Lсум - 10 lg n Суммирование (Lсум) измеренных уровней L 1, L 2, L 3. . . Ln производят попарно и последовательно с помощью “величин добавки”. Величина 10 lg n определяется с помощью таблицы (значения 10 lg n в зависимости от n).

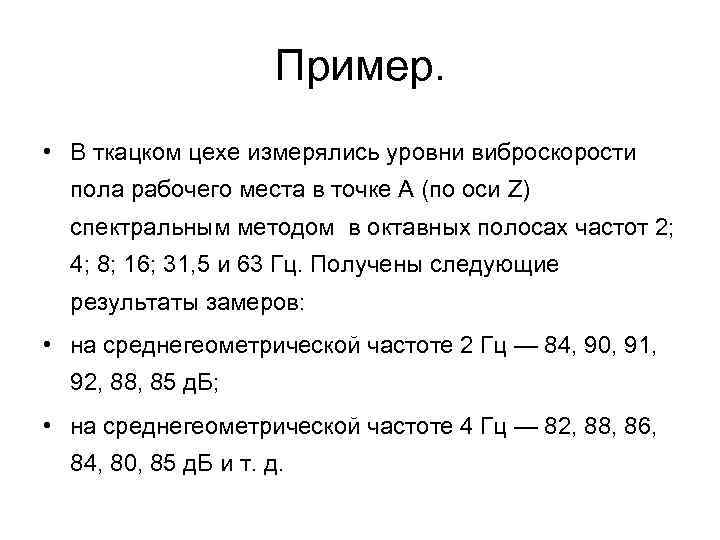

Пример. • В ткацком цехе измерялись уровни виброскорости пола рабочего места в точке А (по оси Z) спектральным методом в октавных полосах частот 2; 4; 8; 16; 31, 5 и 63 Гц. Получены следующие результаты замеров: • на среднегеометрической частоте 2 Гц — 84, 90, 91, 92, 88, 85 д. Б; • на среднегеометрической частоте 4 Гц — 82, 88, 86, 84, 80, 85 д. Б и т. д.

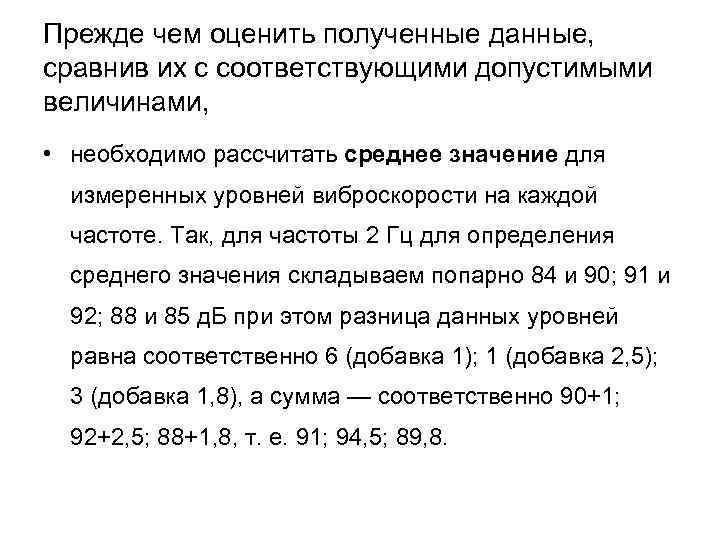

Прежде чем оценить полученные данные, сравнив их с соответствующими допустимыми величинами, • необходимо рассчитать среднее значение для измеренных уровней виброскорости на каждой частоте. Так, для частоты 2 Гц для определения среднего значения складываем попарно 84 и 90; 91 и 92; 88 и 85 д. Б при этом разница данных уровней равна соответственно 6 (добавка 1); 1 (добавка 2, 5); 3 (добавка 1, 8), а сумма — соответственно 90+1; 92+2, 5; 88+1, 8, т. е. 91; 94, 5; 89, 8.
Затем складываем последовательно полученные уровни • — сначала 91 и 94, 5; разница 3, 5; добавка 1, 8; сумма 96, 3 (94, 5+1, 8). Далее прибавляем к 96, 3 оставшиеся 89, 8; разница 6, 5, добавка 1; получаем 97, 3, округленно 97 д. Б (сум. ). Окончательный результат для среднего значения получаем с помощью табл. 6. 3. • 1 ср = 97 - 8 (6 уровней) = 89 д. Б. • Таким образом, среднее значение уровня виброскорости пола на октавной частоте 2 Гц равно 89 д. Б.

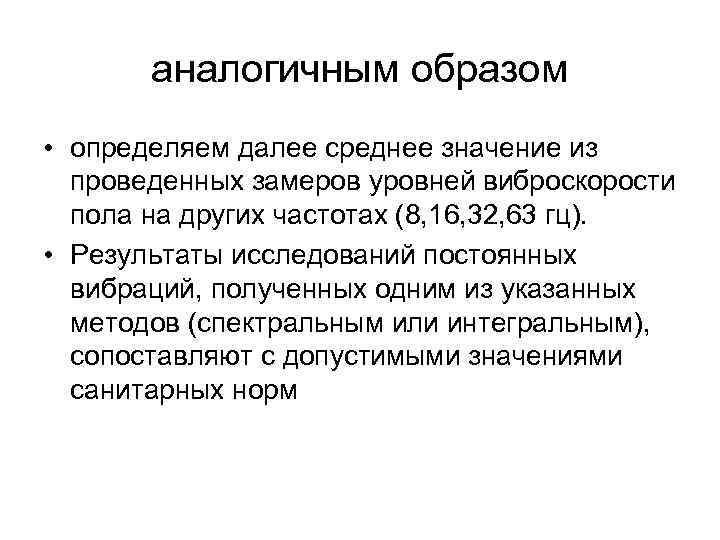

аналогичным образом • определяем далее среднее значение из проведенных замеров уровней виброскорости пола на других частотах (8, 16, 32, 63 гц). • Результаты исследований постоянных вибраций, полученных одним из указанных методов (спектральным или интегральным), сопоставляют с допустимыми значениями санитарных норм

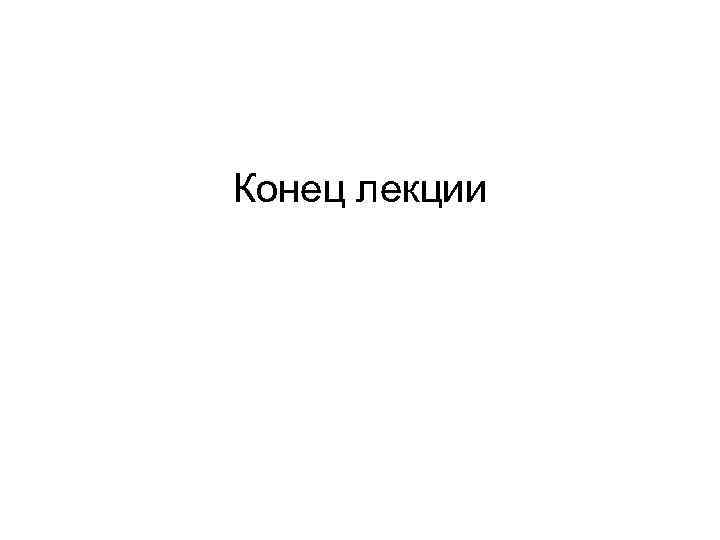

Конец лекции
