Отопление отелей СНіП ІІ-35 -76 Котельные установки СНіП

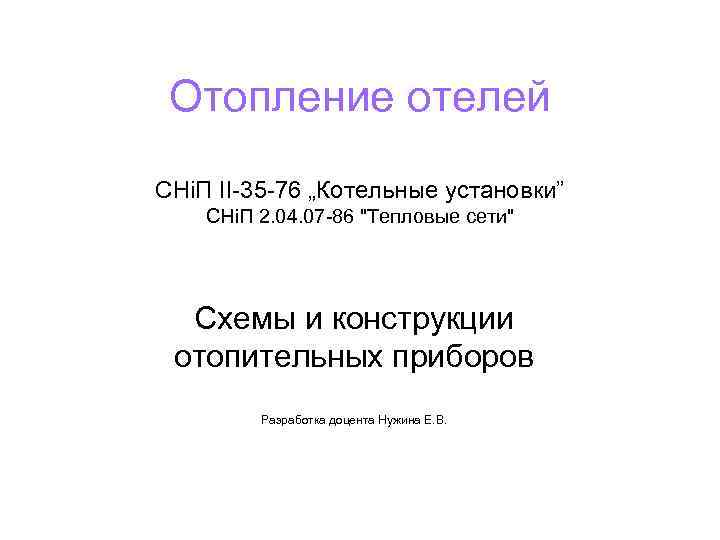

Отопление отелей СНіП ІІ-35 -76 „Котельные установки” СНіП 2. 04. 07 -86 "Тепловые сети" Схемы и конструкции отопительных приборов Разработка доцента Нужина Е. В.

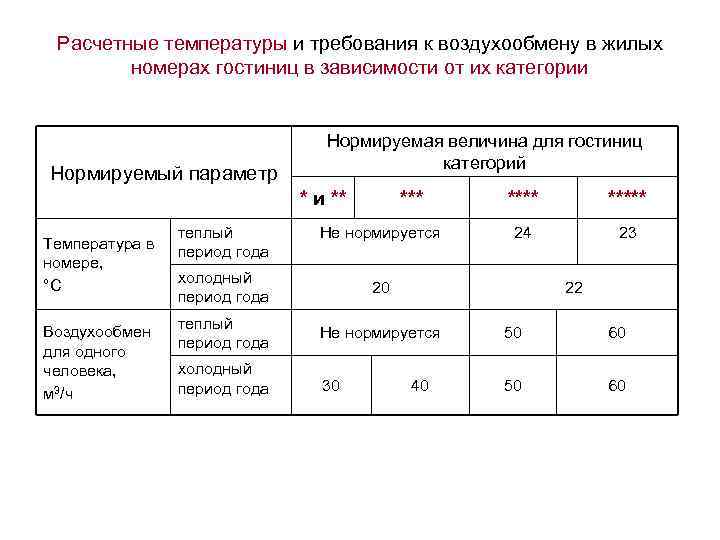

Расчетные температуры и требования к воздухообмену в жилых номерах гостиниц в зависимости от их категории Нормируемый параметр Нормируемая величина для гостиниц категорий * и ** Температура в номере, °С Воздухообмен для одного человека, м 3/ч теплый период года *** Не нормируется ***** 24 23 холодный период года 20 теплый период года Не нормируется 50 60 холодный период года 30 50 60 22 40

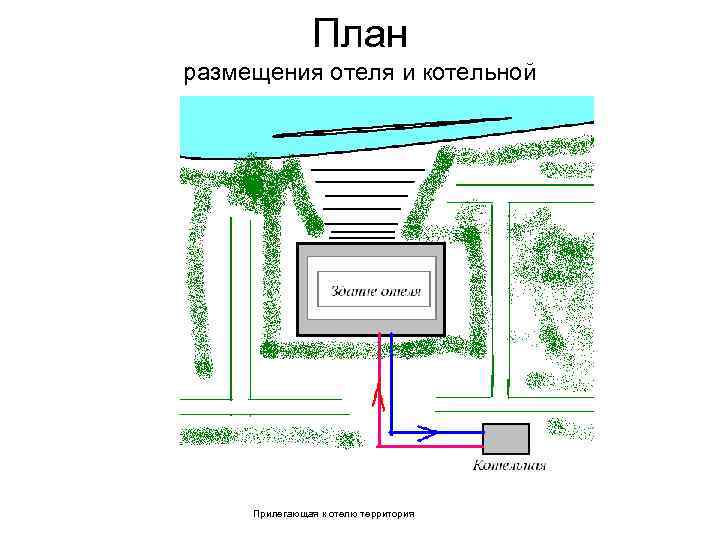

План размещения отеля и котельной Прилегающая к отелю территория

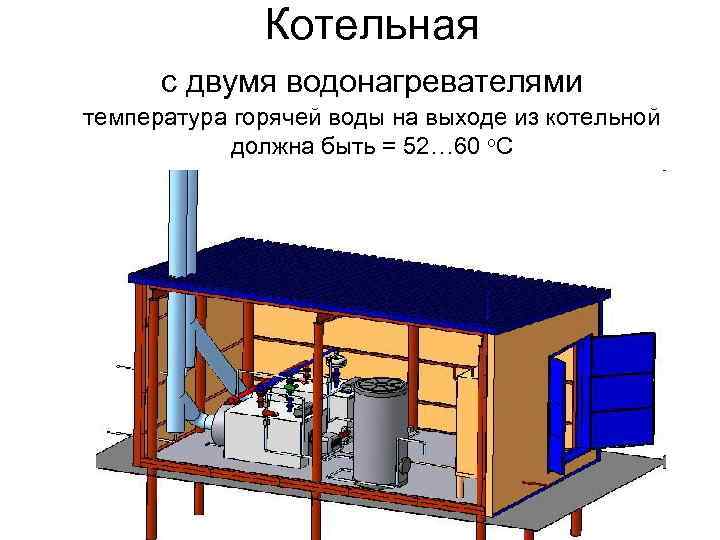

Котельная с двумя водонагревателями температура горячей воды на выходе из котельной должна быть = 52… 60 о. С

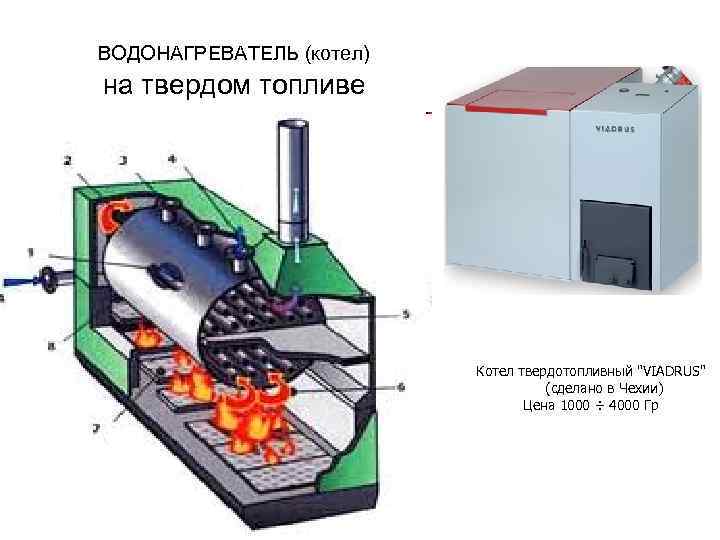

ВОДОНАГРЕВАТЕЛЬ (котел) на твердом топливе Котел твердотопливный "VIADRUS" (сделано в Чехии) Цена 1000 ÷ 4000 Гр

Парогенератор (котел) Может работать на твердом топливе либо на жидком (мазут, соляр) либо на газовом Циркуляция воды показана стрелками

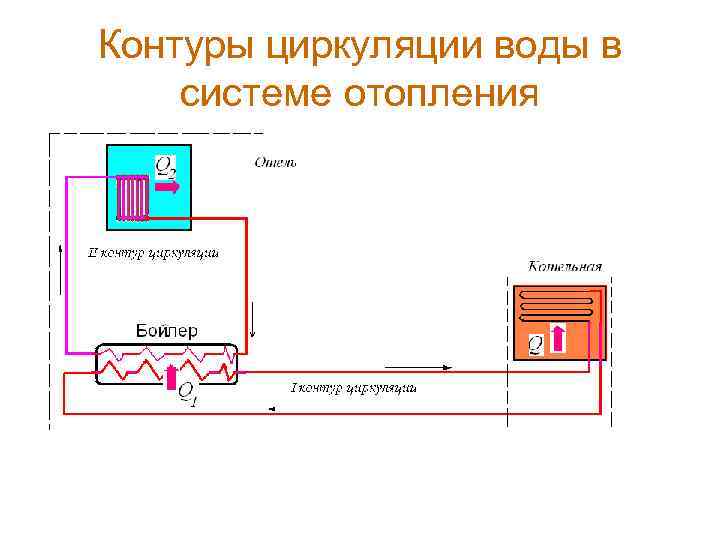

Контуры циркуляции воды в системе отопления

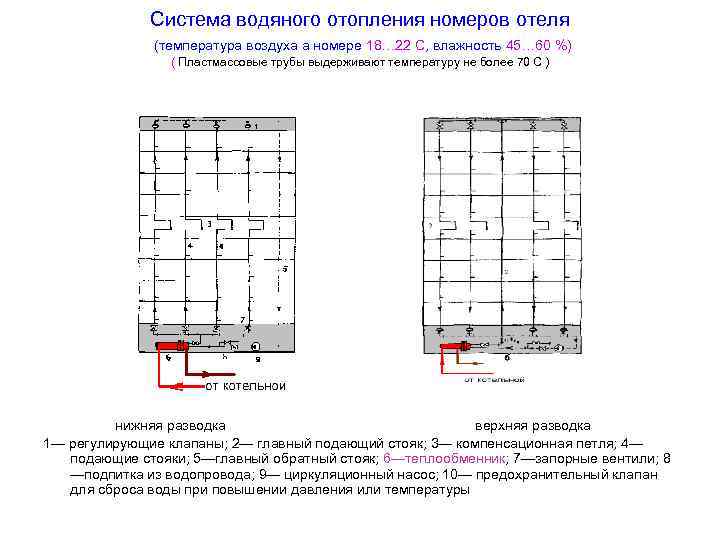

Система водяного отопления номеров отеля (температура воздуха а номере 18… 22 С, влажность 45… 60 %) ( Пластмассовые трубы выдерживают температуру не более 70 С ) нижняя разводка верхняя разводка 1— регулирующие клапаны; 2— главный подающий стояк; 3— компенсационная петля; 4— подающие стояки; 5—главный обратный стояк; 6—теплообменник; 7—запорные вентили; 8 —подпитка из водопровода; 9— циркуляционный насос; 10— предохранительный клапан для сброса воды при повышении давления или температуры

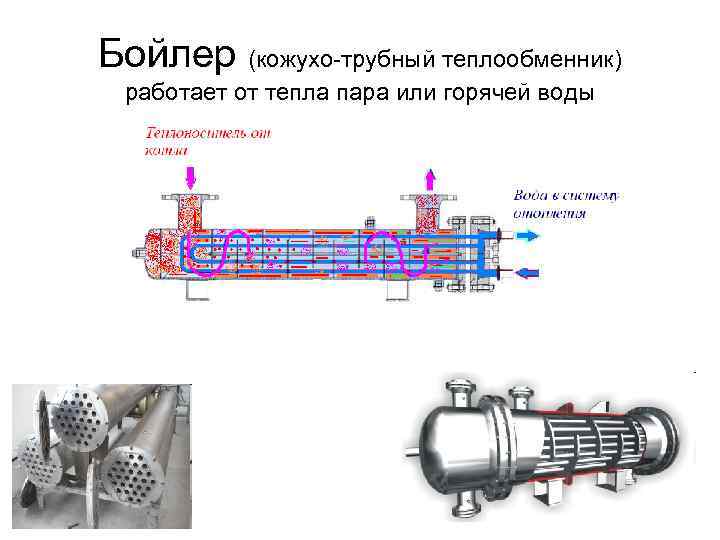

Бойлер (кожухо-трубный теплообменник) работает от тепла пара или горячей воды

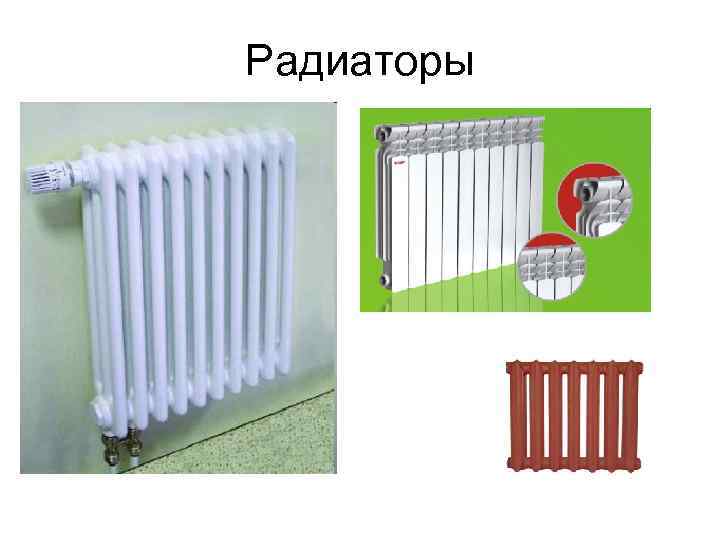

Радиаторы •

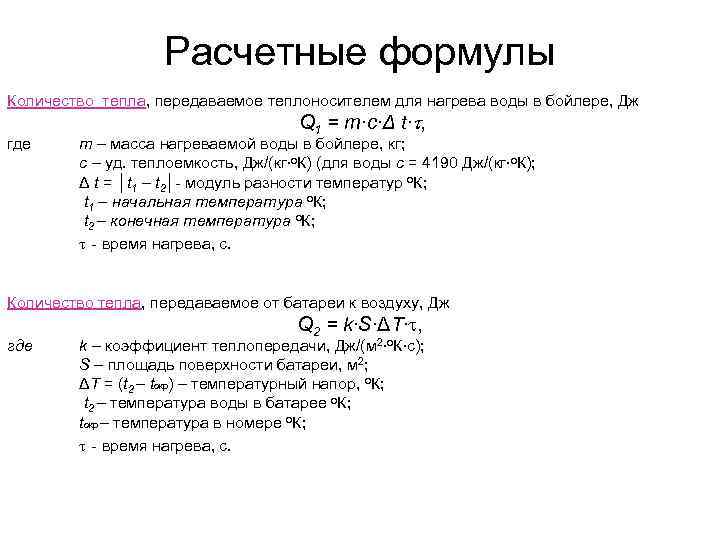

Расчетные формулы Количество тепла, передаваемое теплоносителем для нагрева воды в бойлере, Дж где Q 1 = m∙c∙Δ t∙ , m – масса нагреваемой воды в бойлере, кг; c – уд. теплоемкость, Дж/(кг∙о. К) (для воды с = 4190 Дж/(кг∙о. К); Δ t = │t 1 – t 2│- модуль разности температур о. К; t 1 – начальная температура о. К; t 2 – конечная температура о. К; - время нагрева, с. Количество тепла, передаваемое от батареи к воздуху, Дж где Q 2 = k∙S∙ΔT∙ , k – коэффициент теплопередачи, Дж/(м 2∙о. К∙с); S – площадь поверхности батареи, м 2; ΔT = (t 2 – toкр) – температурный напор, о. К; t 2 – температура воды в батарее о. К; toкр – температура в номере о. К; - время нагрева, с.

Расчет числа секций радиаторов для климатических условий Украины Мощность, необходимая для обогрева отельного номера N = V·q. где V – объем помещения отельного номера; q – удельная тепловая мощность, необходимая для нагрева V = 1 м 3 (см. табл). Число секций Z = N / Ni Ni ≈150 Вт – мощность одной секции радиатора высотой 600 мм (не зависит от металла, из которого изготовлен радиатор). Характеристика номерного фонда отеля Удельная тепловая мощность q, Вт/м 3 Металлопластиковые окна, утепление полов, стен 30 Без применения утепляющих материалов (для средних этажей) 41 То же, для нижних и верхних этажей 47
