Отображение параксиальных характеристик положительной линзы В соответствии с правилом знаков, все положительные отрезки откладываются слева направо, а отрицательные - справа налево. Отображение вершинных отрезков Отложим (в соответствии с правилом знаков) передний и задний вершинные отрезки и найдем главные плоскости. Передний вершинный отрезок - это расстояние от первой поверхности до передней главной плоскости. Задний вершинный отрезок - это расстояние от последней поверхности до задней главной плоскости. В данном случае передний вершинный отрезок - положительный, следовательно, откладываем от первой поверхности вправо. Задний вершинный отрезок - отрицательный, следовательно, откладываем его от последней поверхности влево.
Отображение фокальных отрезков Теперь отложим передний и задний фокальные отрезки и найдем положение фокусов. Передний фокальный отрезок - это расстояние от первой поверхности до переднего фокуса. Задний фокальный отрезок - это расстояние от последней поверхности до заднего фокуса. В данном случае передний фокальный отрезок - отрицательный, следовательно, откладываем его от первой поверхности влево. Задний фокальный отрезок - положительный, следовательно, откладываем его от последней поверхности вправо.

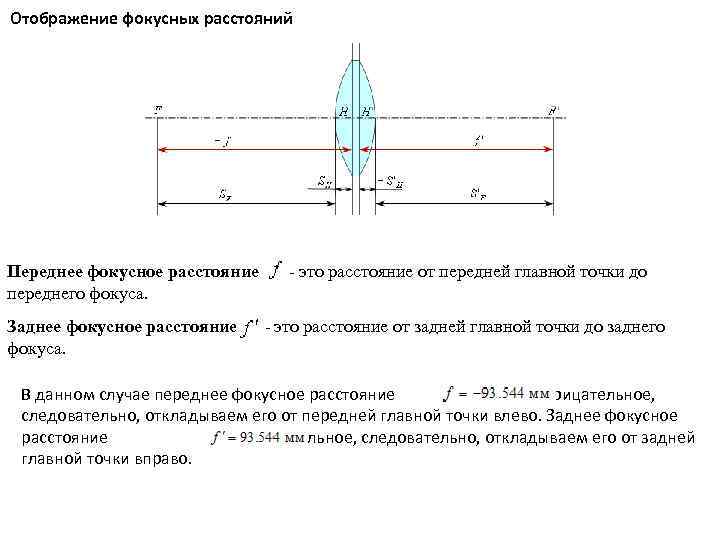

Отображение фокусных расстояний Переднее фокусное расстояние - это расстояние от передней главной точки до переднего фокуса. Заднее фокусное расстояние - это расстояние от задней главной точки до заднего фокуса. В данном случае переднее фокусное расстояние - отрицательное, следовательно, откладываем его от передней главной точки влево. Заднее фокусное расстояние - положительное, следовательно, откладываем его от задней главной точки вправо.

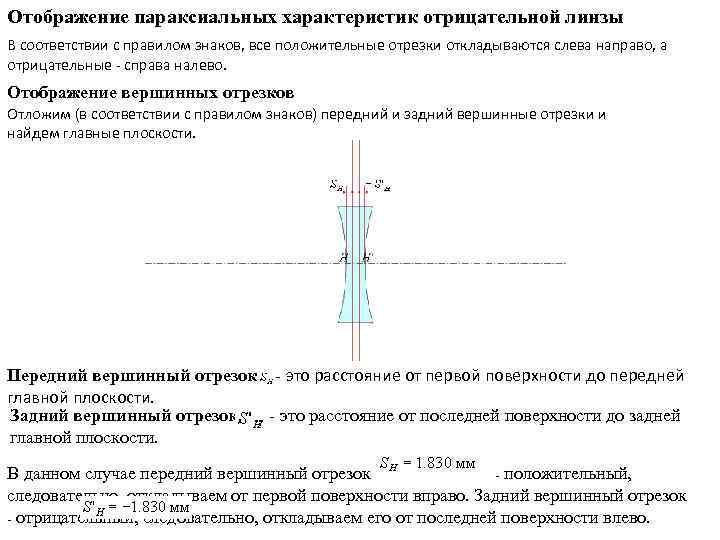

Отображение параксиальных характеристик отрицательной линзы В соответствии с правилом знаков, все положительные отрезки откладываются слева направо, а отрицательные - справа налево. Отображение вершинных отрезков Отложим (в соответствии с правилом знаков) передний и задний вершинные отрезки и найдем главные плоскости. Передний вершинный отрезок - это расстояние от первой поверхности до передней главной плоскости. Задний вершинный отрезок - это расстояние от последней поверхности до задней главной плоскости. В данном случае передний вершинный отрезок - положительный, следовательно, откладываем от первой поверхности вправо. Задний вершинный отрезок - отрицательный, следовательно, откладываем его от последней поверхности влево.
Отображение фокальных отрезков Теперь отложим передний и задний фокальные отрезки и найдем положение фокусов. Передний фокальный отрезок - это расстояние от первой поверхности до переднего фокуса. Задний фокальный отрезок - это расстояние от последней поверхности до заднего фокуса. В данном случае передний фокальный отрезок - положительный, следовательно, откладываем его от первой поверхности вправо. Задний фокальный отрезок - отрицательный, следовательно, откладываем его от последней поверхности влево.

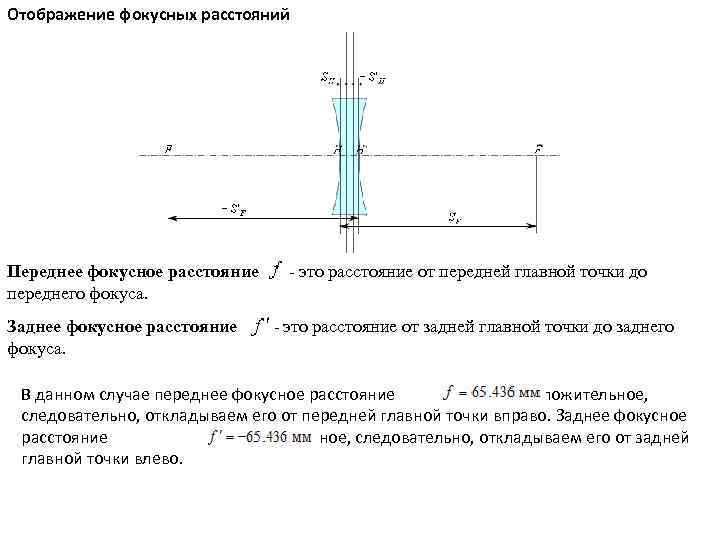

Отображение фокусных расстояний Переднее фокусное расстояние - это расстояние от передней главной точки до переднего фокуса. Заднее фокусное расстояние - это расстояние от задней главной точки до заднего фокуса. В данном случае переднее фокусное расстояние - положительное, следовательно, откладываем его от передней главной точки вправо. Заднее фокусное расстояние - отрицательное, следовательно, откладываем его от задней главной точки влево.
Отображение параксиальных характеристик оптической системы В соответствии с правилом знаков, все положительные отрезки откладываются слева направо, а отрицательные - справа налево. Отображение вершинных отрезков Отложим (в соответствии с правилом знаков) передний и задний вершинные отрезки и найдем главные плоскости. Передний вершинный отрезок - это расстояние от первой поверхности до передней главной плоскости. Задний вершинный отрезок - это расстояние от последней поверхности до задней главной плоскости. В данном случае передний вершинный отрезок - положительный, следовательно, откладываем от первой поверхности вправо. Задний вершинный отрезок - отрицательный, следовательно, откладываем его от последней поверхности влево.
Отображение фокальных отрезков Теперь отложим передний и задний фокальные отрезки и найдем положение фокусов. Передний фокальный отрезок - это расстояние от первой поверхности до переднего фокуса. Задний фокальный отрезок - это расстояние от последней поверхности до заднего фокуса. В данном случае передний фокальный отрезок - отрицательный, следовательно, откладываем его от первой поверхности влево. Задний фокальный отрезок - положительный, следовательно, откладываем его от последней поверхности вправо.
Отображение фокусных расстояний Переднее фокусное расстояние - это расстояние от передней главной точки до переднего фокуса. Заднее фокусное расстояние - это расстояние от задней главной точки до заднего фокуса. В данном случае переднее фокусное расстояние - отрицательное, следовательно, откладываем его от передней главной точки влево. Заднее фокусное расстояние - положительное, следовательно, откладываем его от задней главной точки вправо.
Основные формулы параксиальной оптики Линейное увеличение: Линейное увеличение сферической поверхности: Формула параксиального луча: Значения радиусов кривизны сферических поверхностей связаны с углами и высотами следующими зависимостями:

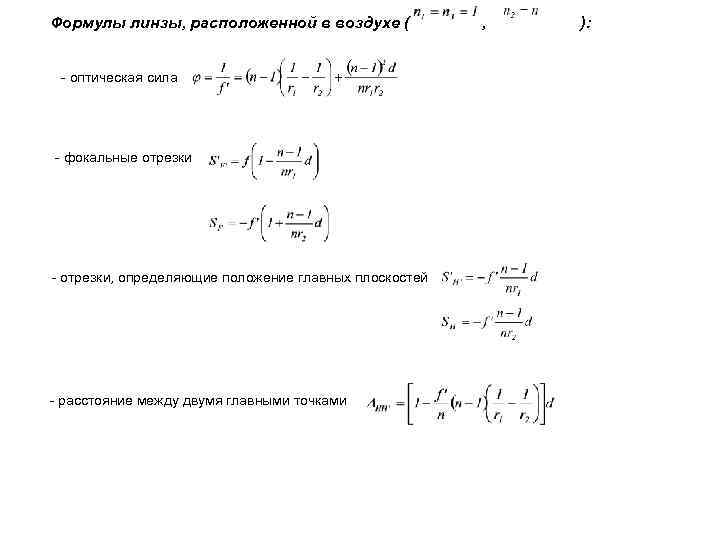

Формулы линзы, расположенной в воздухе ( - оптическая сила - фокальные отрезки - отрезки, определяющие положение главных плоскостей - расстояние между двумя главными точками , ):
