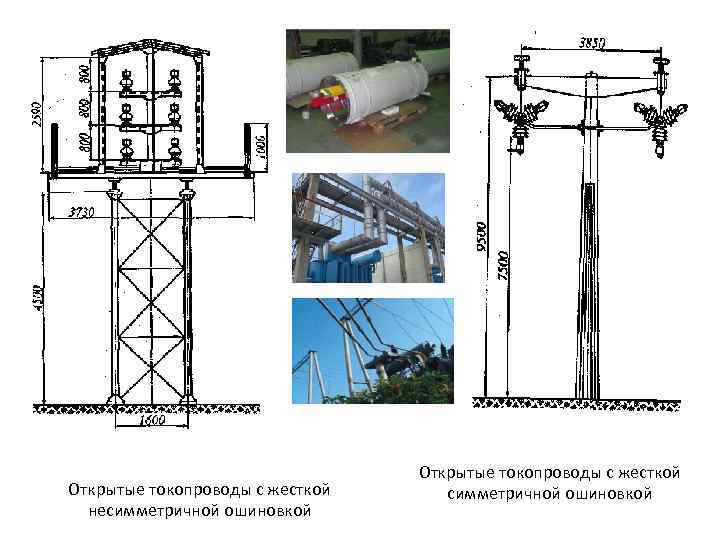

Открытые токопроводы с жесткой несимметричной ошиновкой Открытые токопроводы с жесткой симметричной ошиновкой Открытые токопроводы с жесткой несимметричной ошиновкой Открытые токопроводы с жесткой симметричной ошиновкой

Способы прокладки жестких токопроводов: а в закрытой эстакаде; б на железобетонной опоре; в на Способы прокладки жестких токопроводов: а в закрытой эстакаде; б на железобетонной опоре; в на железобетонных кронштейнах, прикрепляемых к стене здания

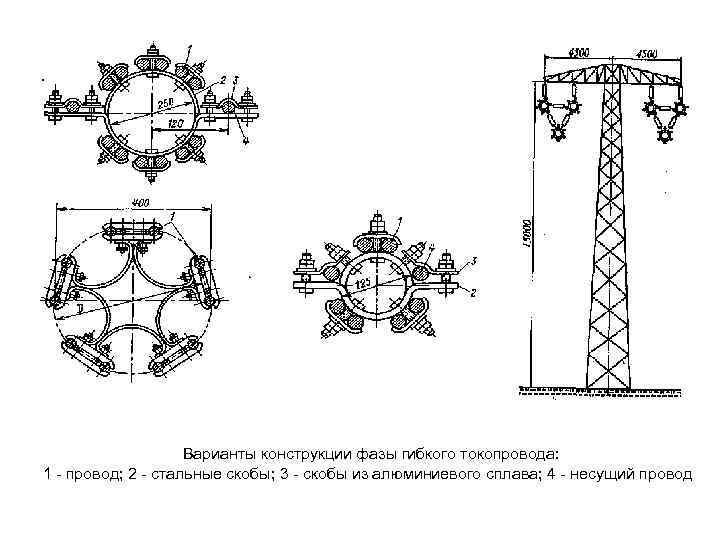

Варианты конструкции фазы гибкого токопровода: 1 - провод; 2 - стальные скобы; 3 - Варианты конструкции фазы гибкого токопровода: 1 - провод; 2 - стальные скобы; 3 - скобы из алюминиевого сплава; 4 - несущий провод

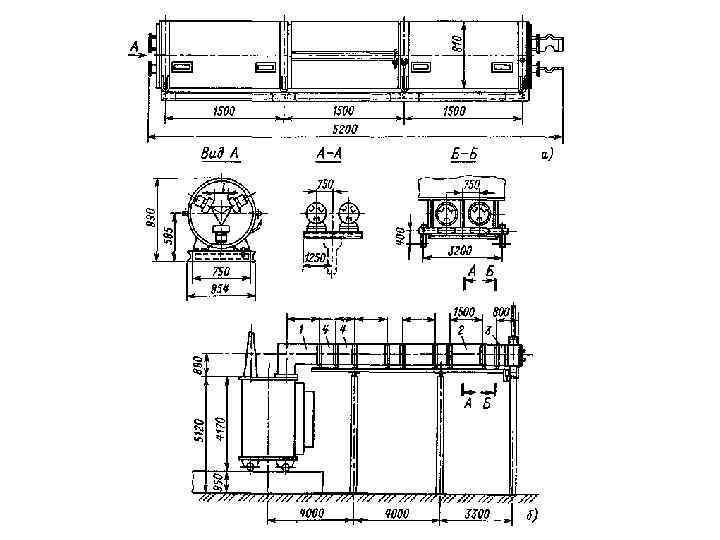

Рис. Магистральный шинопровод ШМА 73: а прямая секция; 6 - поперечный разрез; / фазные Рис. Магистральный шинопровод ШМА 73: а прямая секция; 6 - поперечный разрез; / фазные шины; 2 - изолятор; 3 - эластич ная прокладка; 4 - верхняя крышка; 5 -обойма; 6 - болт; 7 - боковая крышка; 8 -изоляционная перегородка между шинами; 9 - угольник крепления шинопровода к опорной конструкции

Распределительные шинопроводы ШРА: а) общий вид прямой секции ШРА 73; 6 шинопровод ШРА 73 Распределительные шинопроводы ШРА: а) общий вид прямой секции ШРА 73; 6 шинопровод ШРА 73 В для вертикальной прокладки; / шина; 2 - короб; 5 изолятор; 4 - универсальная секция; 5 - прямая сек ция; 6 - кронштейн; 7 ответвительная коробка; 8 - крышка

Троллейный шинопровод ШТМ 72: а - общий вид; б - поперечный раз рез; 1 Троллейный шинопровод ШТМ 72: а - общий вид; б - поперечный раз рез; 1 троллей; 2 крепление изолятора; 3 - серьга подвески; 4 -изолятор; 5 короб; 6 корпус соединительной муфты; 7 уступ короба

Осветительный шинопровод ШОС 73: а общий вид; б штепсельное соединение сек¬ций; 1 прямая секция; Осветительный шинопровод ШОС 73: а общий вид; б штепсельное соединение сек¬ций; 1 прямая секция; 2 осветительный штеп¬сель; 3 провод к светильнику; 4 соединитель¬ная Mvdi. Tai 5 гнездо розетки; 6 изолятор
