Открытые технологии для построения систем автоматизации в интеллектуальных зданиях Верёвкин Артём Продукт-менеджер ICP DAS тел. : (812) 326 -20 -02, доб. 51 -47 e-mail: verevkin@nnz. ru www. icpdas. ru >1

О Компании ICP DAS ¨ Компания была основана в Тайване в 1993 году ¨ Менее чем за 10 лет уровень разработок ICP DAS вырос от плат ввода/вывода до PC-совместимых контроллеров и беспроводных систем сбора данных. ¨ В штате компании постоянно трудятся 60 инженеров-разработчиков. ¨ На базе оборудования ICP DAS реализованы тысячи российских проектов. www. icpdas. ru

Информационный ресурс WWW. ICPDAS. RU www. icpdas. ru

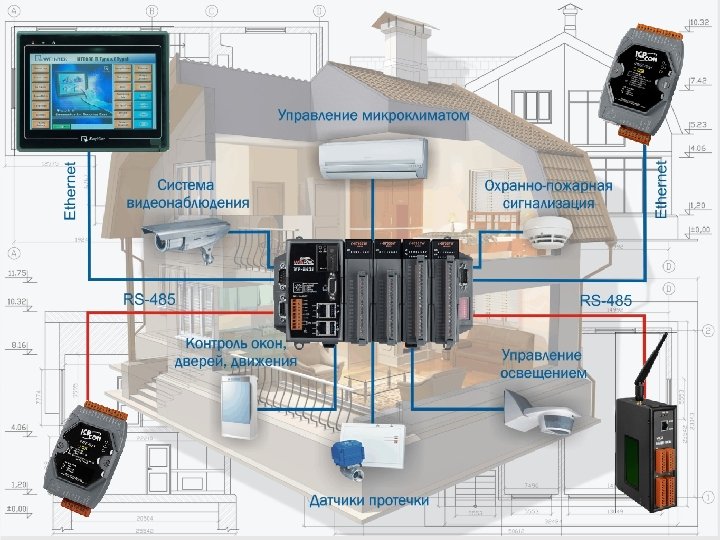

Программируемые контроллеры www. icpdas. ru

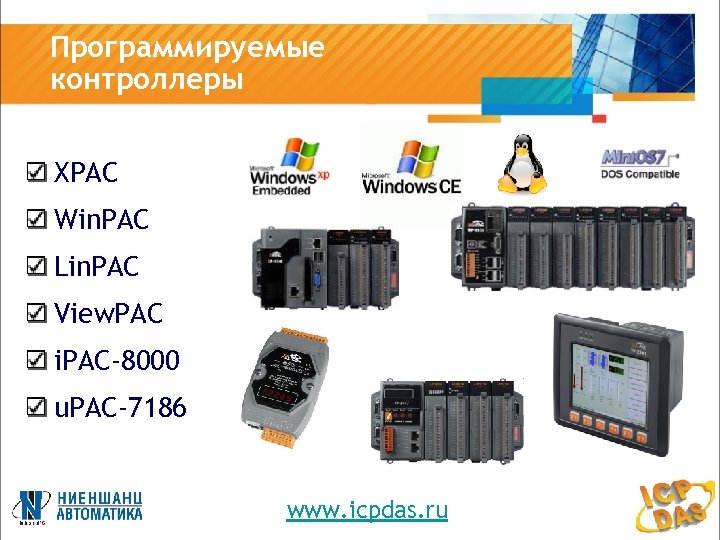

Программируемые контроллеры XPAC Win. PAC Lin. PAC View. PAC i. PAC-8000 u. PAC-7186 www. icpdas. ru

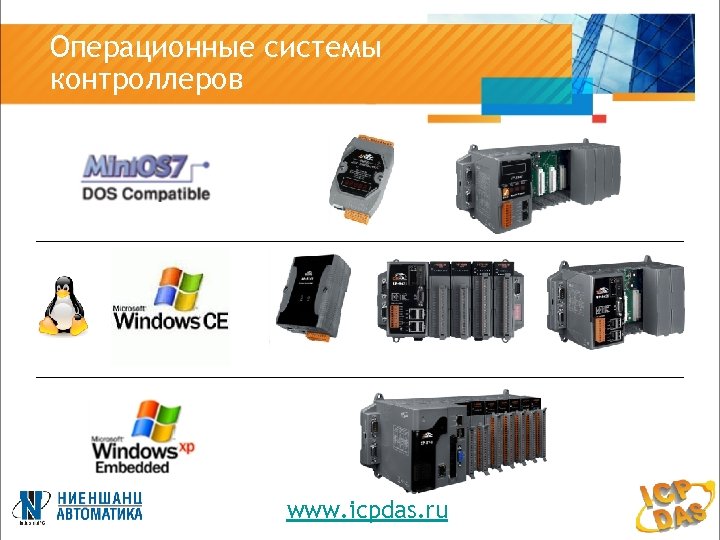

Операционные системы контроллеров www. icpdas. ru

Mini. OS 7 u. PAC-7186 i. P-8000 www. icpdas. ru CPU - 80186 80 МГц Flash - 512 КБ RAM - 512 КБ Интерфейсы ¨ RS-485/232 ¨ Ethernet ¨ CAN (опц. ) Программирование ¨ С ¨ МЭК-61131 (ISa. GRAF-3) Напряжение питания постоянное 10… 30 В Рабочая температура -25…+75 ºС

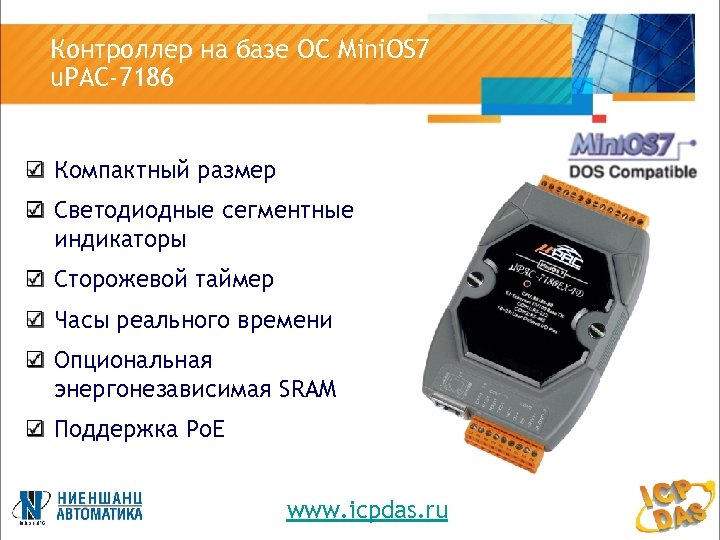

Контроллер на базе ОС Mini. OS 7 u. PAC-7186 Компактный размер Светодиодные сегментные индикаторы Сторожевой таймер Часы реального времени Опциональная энергонезависимая SRAM Поддержка Po. E www. icpdas. ru

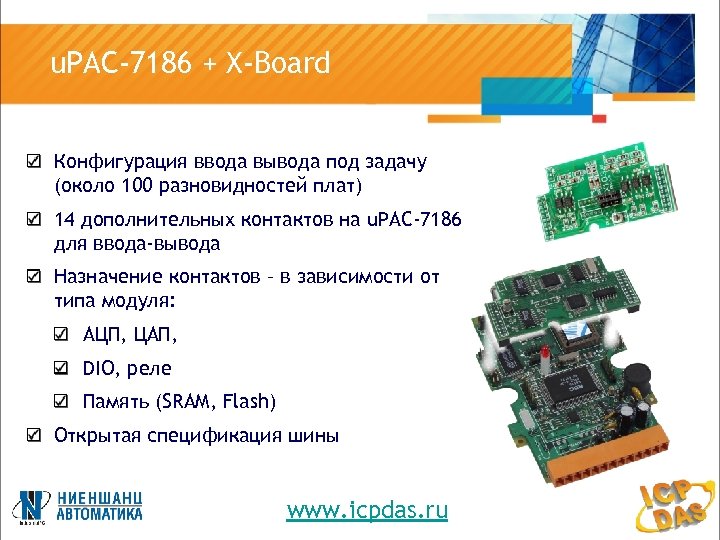

u. PAC-7186 + X-Board Конфигурация ввода вывода под задачу (около 100 разновидностей плат) 14 дополнительных контактов на u. PAC-7186 для ввода-вывода Назначение контактов – в зависимости от типа модуля: АЦП, ЦАП, DIO, реле Память (SRAM, Flash) Открытая спецификация шины www. icpdas. ru

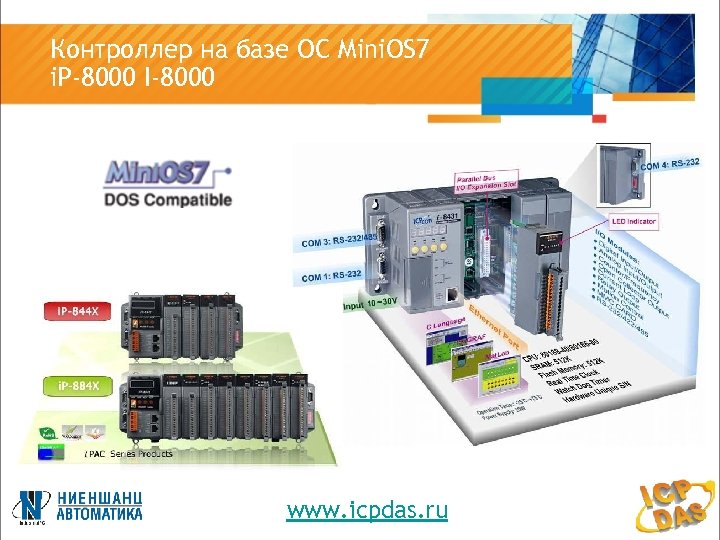

Контроллер на базе ОС Mini. OS 7 i. P-8000 I-8000 www. icpdas. ru

Контроллеры серии I-8000 последовательная шина Модули серии I -87000 Модули серии I -8000 блок питания параллельная шина Количество слотов 4/8 www. icpdas. ru

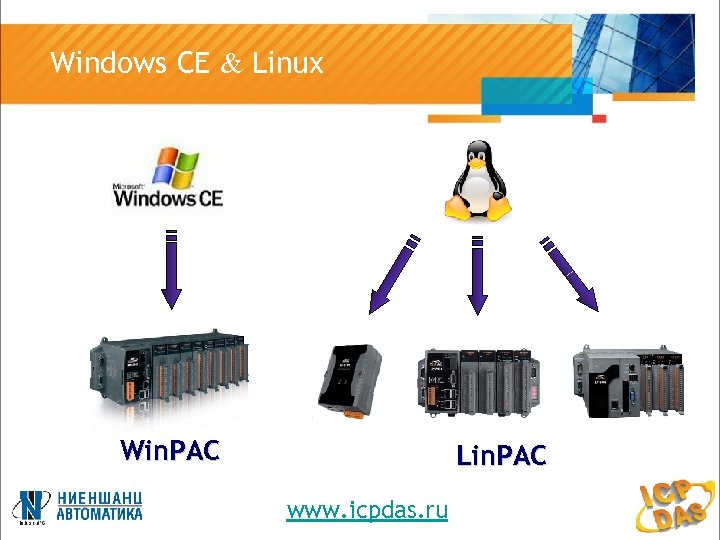

Windows CE & Linux Win. PAC Lin. PAC www. icpdas. ru

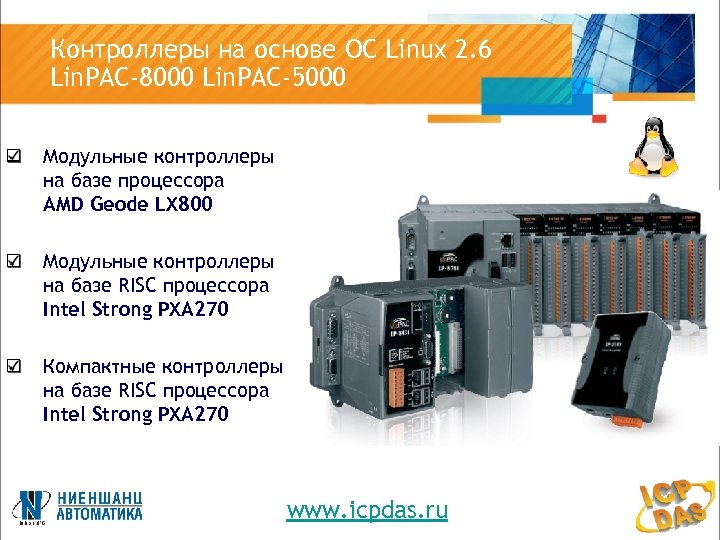

Контроллеры на основе ОС Linux 2. 6 Lin. PAC-8000 Lin. PAC-5000 Модульные контроллеры на базе процессора AMD Geode LX 800 Модульные контроллеры на базе RISC процессора Intel Strong PXA 270 Компактные контроллеры на базе RISC процессора Intel Strong PXA 270 www. icpdas. ru

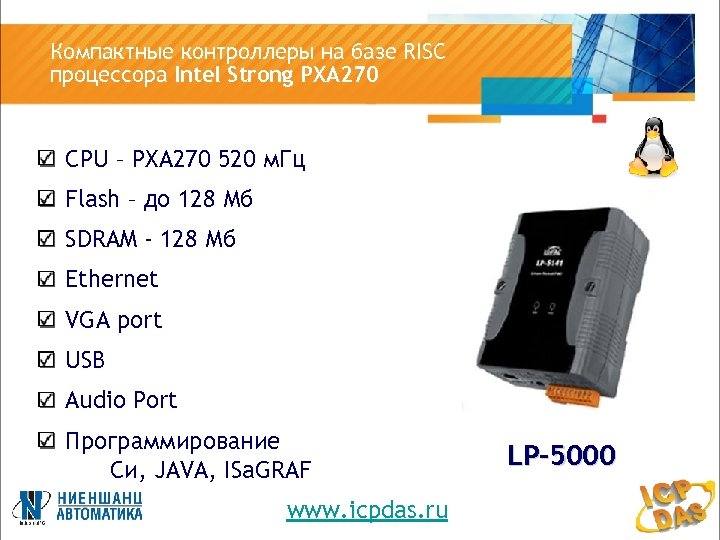

Компактные контроллеры на базе RISC процессора Intel Strong PXA 270 CPU – PXA 270 520 м. Гц Flash – до 128 Мб SDRAM - 128 Мб Ethernet VGA port USB Audio Port Программирование Си, JAVA, ISa. GRAF www. icpdas. ru LP-5000

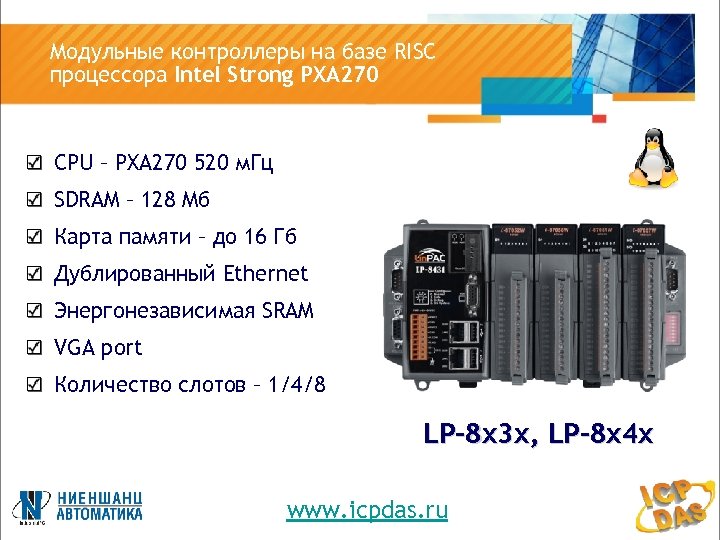

Модульные контроллеры на базе RISC процессора Intel Strong PXA 270 CPU – PXA 270 520 м. Гц SDRAM – 128 Мб Карта памяти – до 16 Гб Дублированный Ethernet Энергонезависимая SRAM VGA port Количество слотов – 1/4/8 LP-8 x 3 x, LP-8 x 4 x www. icpdas. ru

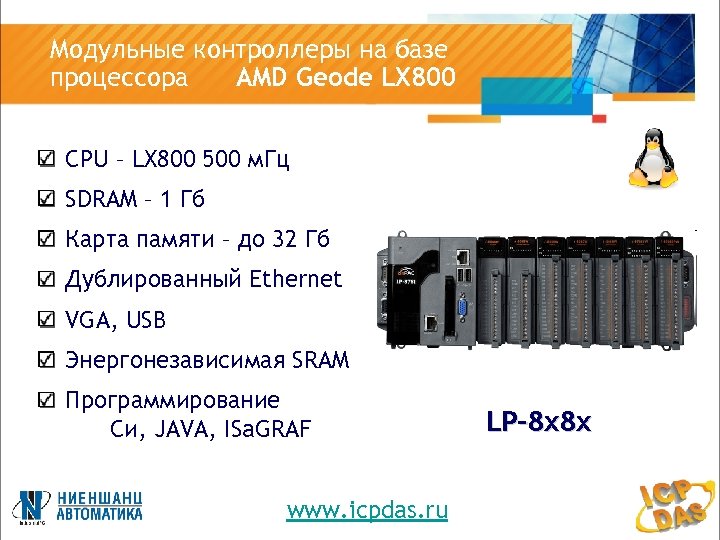

Модульные контроллеры на базе процессора AMD Geode LX 800 CPU – LX 800 500 м. Гц SDRAM – 1 Гб Карта памяти – до 32 Гб Дублированный Ethernet VGA, USB Энергонезависимая SRAM Программирование Си, JAVA, ISa. GRAF www. icpdas. ru LP-8 x 8 x

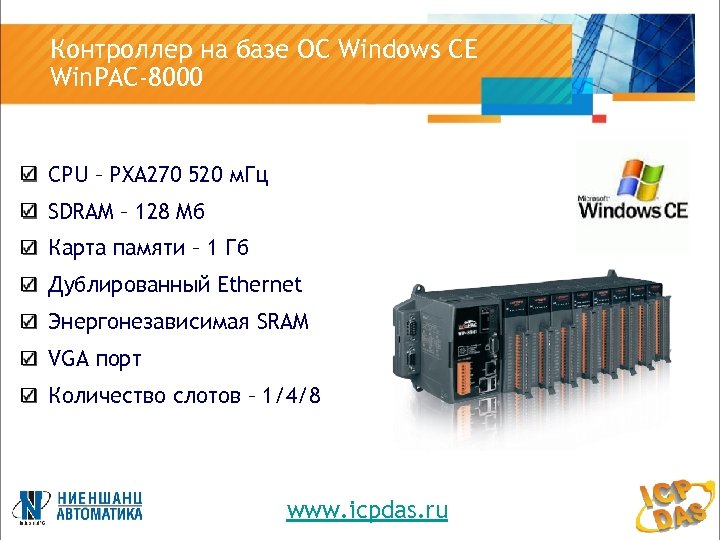

Контроллер на базе ОС Windows CE Win. PAC-8000 CPU – PXA 270 520 м. Гц SDRAM – 128 Мб Карта памяти – 1 Гб Дублированный Ethernet Энергонезависимая SRAM VGA порт Количество слотов – 1/4/8 www. icpdas. ru

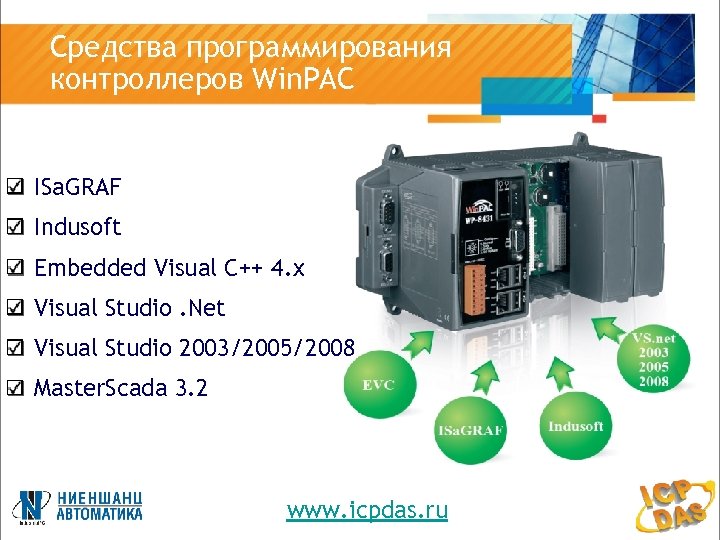

Средства программирования контроллеров Win. PAC ISa. GRAF Indusoft Embedded Visual C++ 4. x Visual Studio. Net Visual Studio 2003/2005/2008 Master. Scada 3. 2 www. icpdas. ru

Windows Embedded Standard & Windows Embedded CE 6. 0 CPU – LX 800 500 м. Гц SDRAM – 1 Гб Flesh disk – 4 Гб Дублированный Ethernet Энергонезависимая SRAM VGA порт VS. NET, Delphi, C++Builder XPAC Количество слотов – 0/3/7 www. icpdas. ru

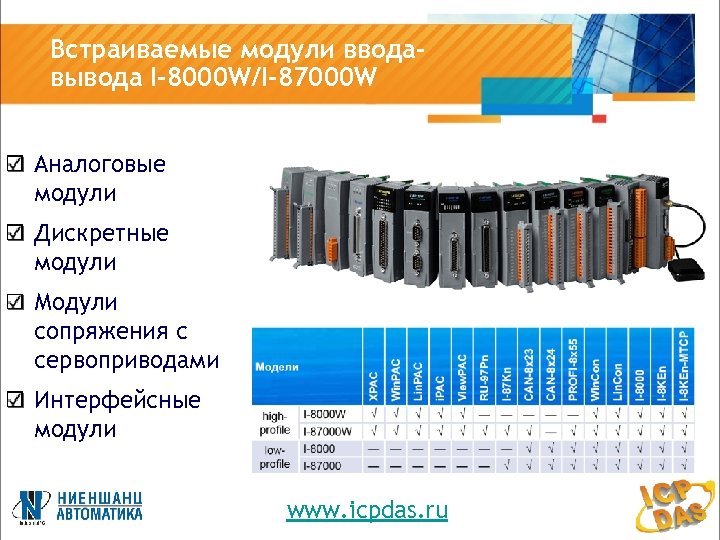

Встраиваемые модули вводавывода I-8000 W/I-87000 W Аналоговые модули Дискретные модули Модули сопряжения с сервоприводами Интерфейсные модули www. icpdas. ru

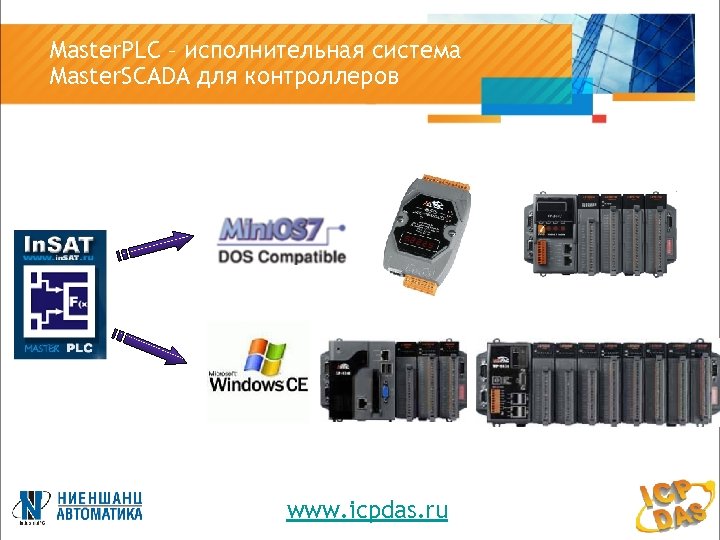

Master. PLC – исполнительная система Master. SCADA для контроллеров www. icpdas. ru

Сенсорные операторские панели www. icpdas. ru

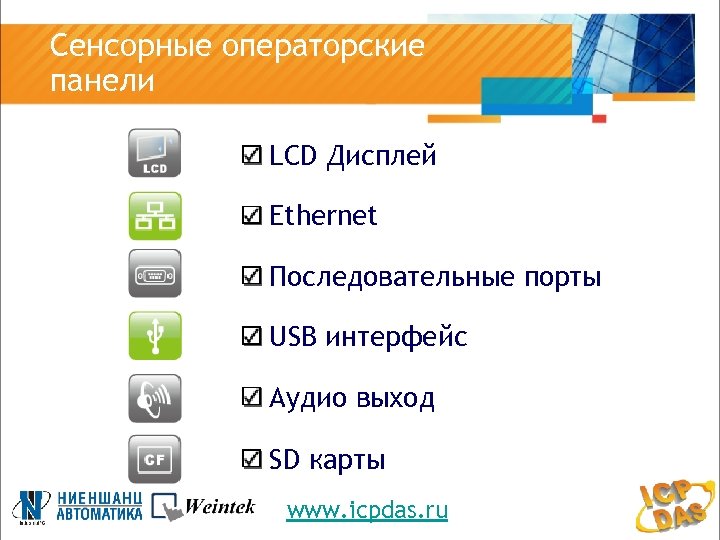

Сенсорные операторские панели LCD Дисплей Ethernet Последовательные порты USB интерфейс Аудио выход SD карты www. icpdas. ru

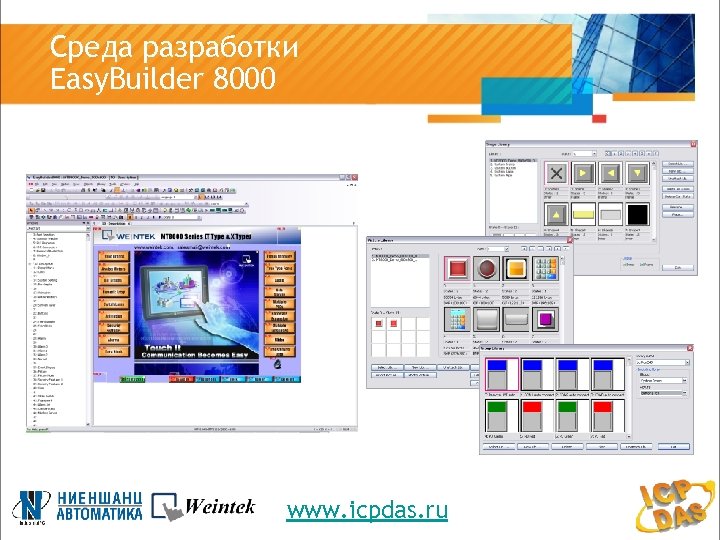

Среда разработки Easy. Builder 8000 www. icpdas. ru

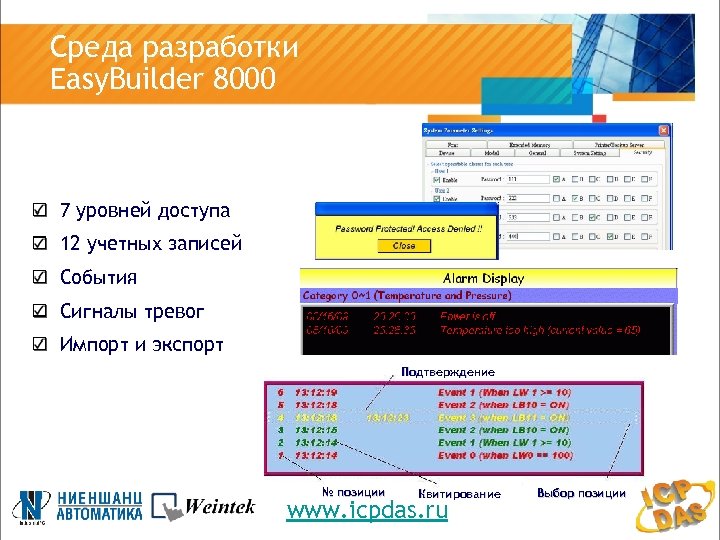

Среда разработки Easy. Builder 8000 7 уровней доступа 12 учетных записей События Сигналы тревог Импорт и экспорт Подтверждение № позиции Квитирование www. icpdas. ru Выбор позиции

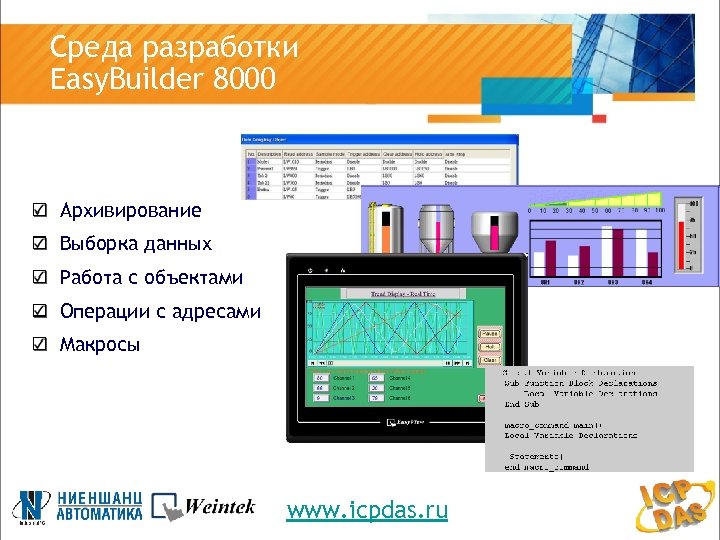

Среда разработки Easy. Builder 8000 Архивирование Выборка данных Работа с объектами Операции с адресами Макросы www. icpdas. ru

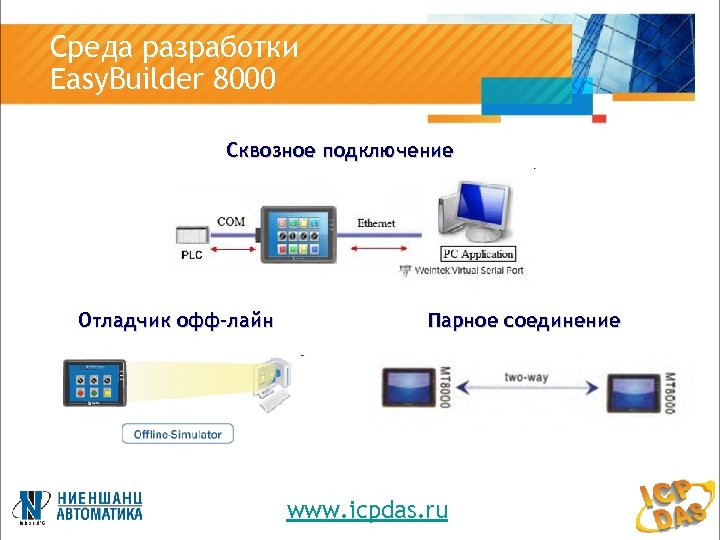

Среда разработки Easy. Builder 8000 Сквозное подключение Отладчик офф-лайн Парное соединение www. icpdas. ru

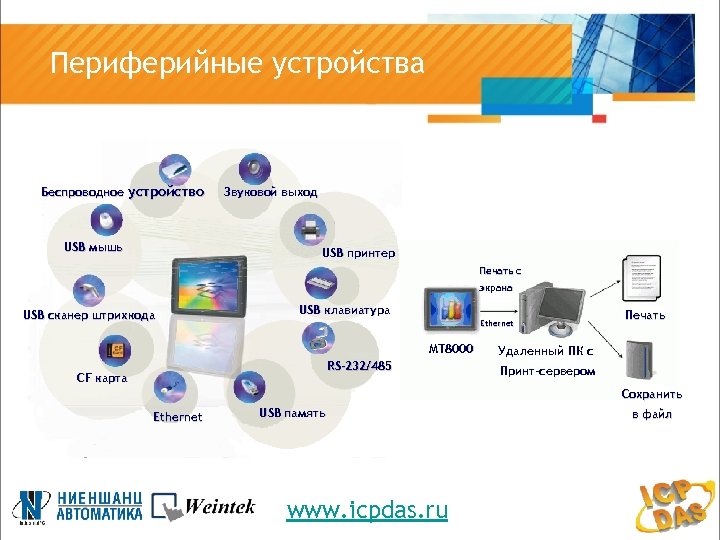

Периферийные устройства Беспроводное устройство USB мышь Звуковой выход USB принтер Печать с экрана USB сканер штрихкода USB клавиатура Ethernet MT 8000 RS-232/485 CF карта Печать Удаленный ПК с Принт-сервером Сохранить Ethernet USB память www. icpdas. ru в файл

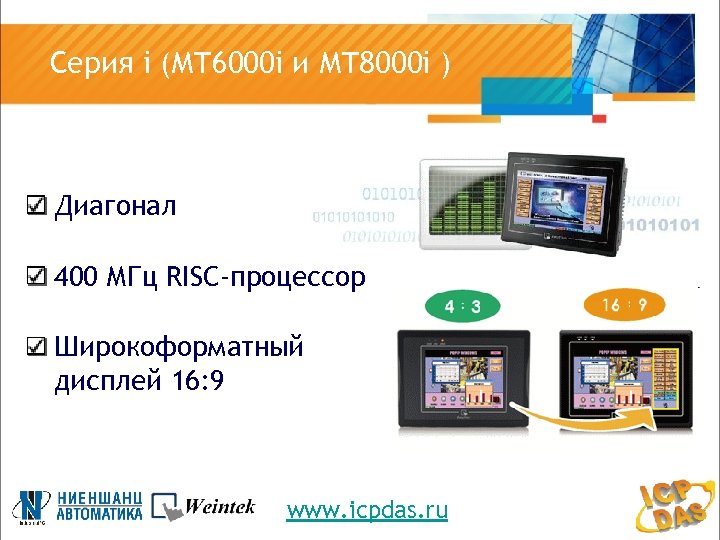

Серия i (МТ 6000 i и МТ 8000 i ) Диагональ от 4, 3” до 10” 400 МГц RISC-процессор Широкоформатный дисплей 16: 9 www. icpdas. ru

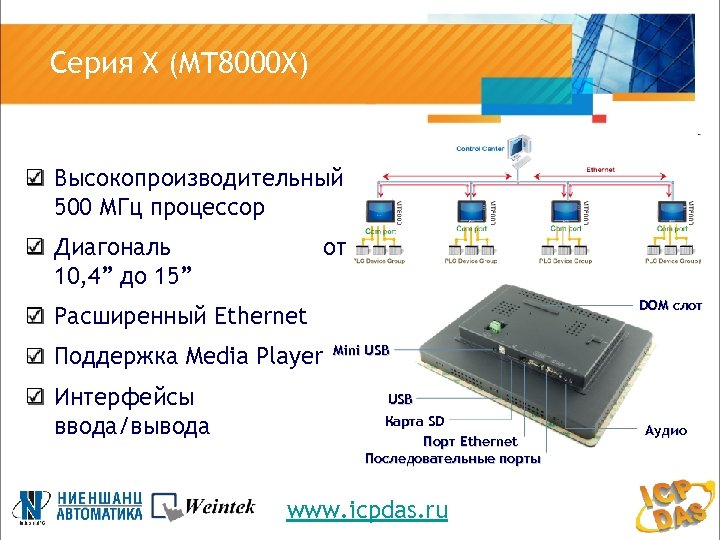

Серия Х (MT 8000 X) Высокопроизводительный 500 МГц процессор Диагональ 10, 4” до 15” от DOM слот Расширенный Ethernet Поддержка Media Player Интерфейсы ввода/вывода Mini USB Карта SD Порт Ethernet Последовательные порты www. icpdas. ru Аудио

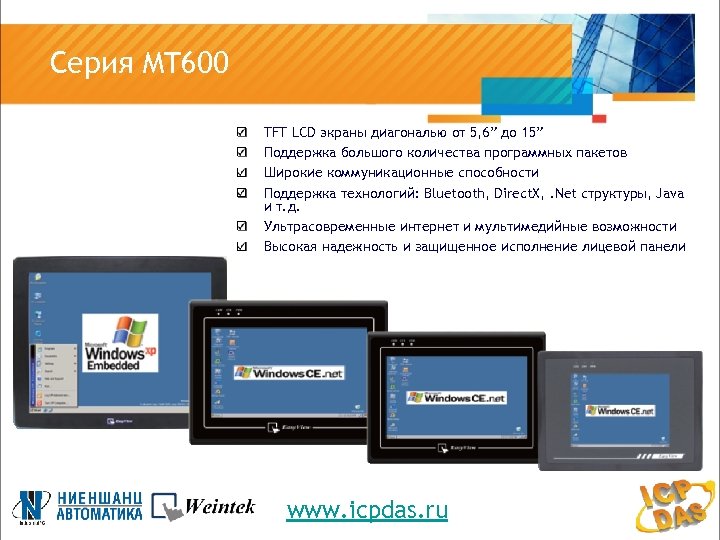

Серия MT 600 TFT LCD экраны диагональю от 5, 6” до 15” Поддержка большого количества программных пакетов Широкие коммуникационные способности Поддержка технологий: Bluetooth, Direct. X, . Net структуры, Java и т. д. Ультрасовременные интернет и мультимедийные возможности Высокая надежность и защищенное исполнение лицевой панели IP 65 www. icpdas. ru

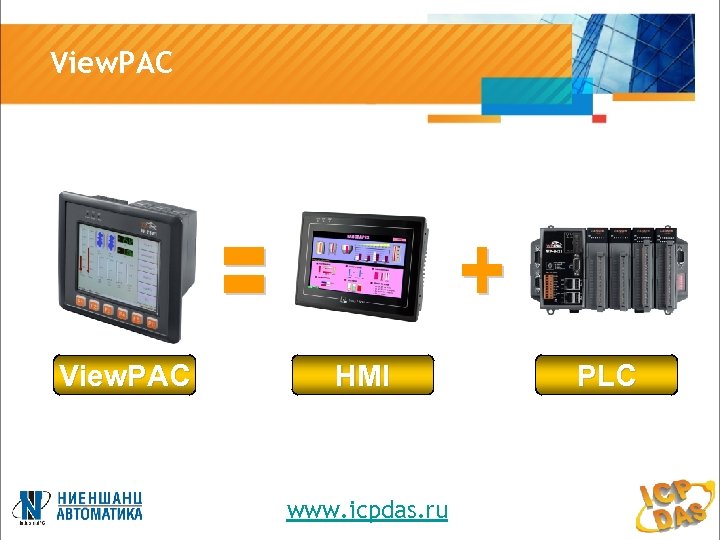

View. PAC HMI www. icpdas. ru PLC

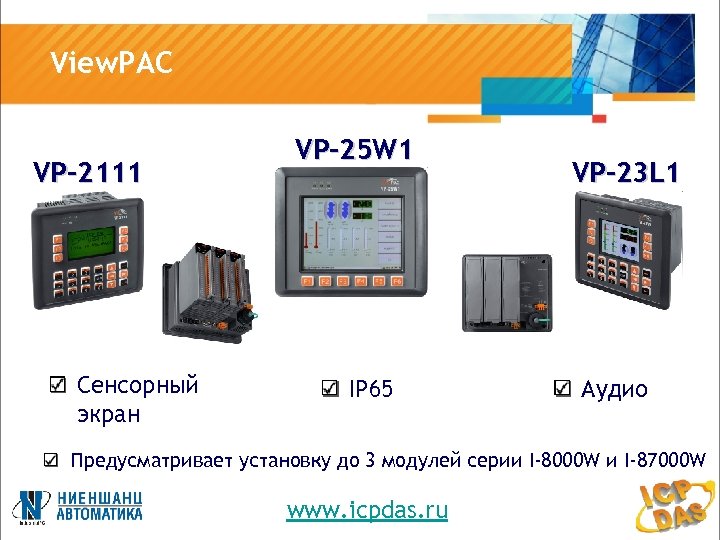

View. PAC VP-2111 Сенсорный экран VP-25 W 1 IP 65 VP-23 L 1 Аудио Предусматривает установку до 3 модулей серии I-8000 W и I-87000 W www. icpdas. ru

View. PAC (ОС+Soft) 1 Язык С ISa. GRAF МЭК 61131 e. VC VS NET 2005/2008 1 ISa. GRAF МЭК 61131 www. icpdas. ru Indu. Soft SCADA GNU C JAVA

GSM/GPRS-программируемый контроллер для мобильных или распределенных объектов www. icpdas. ru

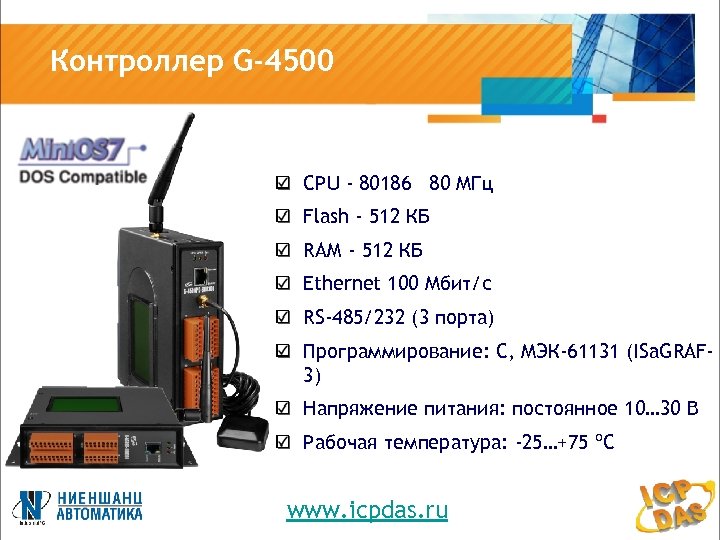

Контроллер G-4500 CPU - 80186 80 МГц Flash - 512 КБ RAM - 512 КБ Ethernet 100 Мбит/с RS-485/232 (3 порта) Программирование: С, МЭК-61131 (ISa. GRAF 3) Напряжение питания: постоянное 10… 30 В Рабочая температура: -25…+75 ºС www. icpdas. ru

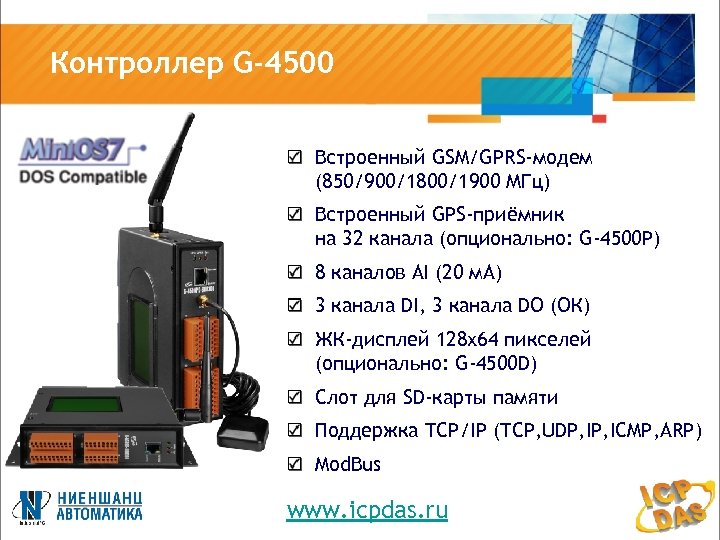

Контроллер G-4500 Встроенный GSM/GPRS-модем (850/900/1800/1900 МГц) Встроенный GPS-приёмник на 32 канала (опционально: G-4500 P) 8 каналов AI (20 м. А) 3 канала DI, 3 канала DO (ОК) ЖК-дисплей 128 х64 пикселей (опционально: G-4500 D) Слот для SD-карты памяти Поддержка TCP/IP (TCP, UDP, ICMP, ARP) Mod. Bus www. icpdas. ru

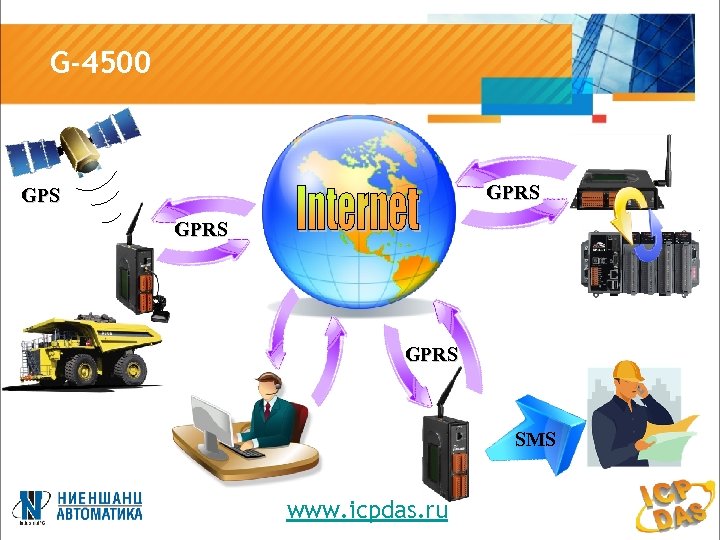

G-4500 GPRS GPRS SMS www. icpdas. ru

Устройства распределенного ввода-вывода с поддержкой технологии Po. E

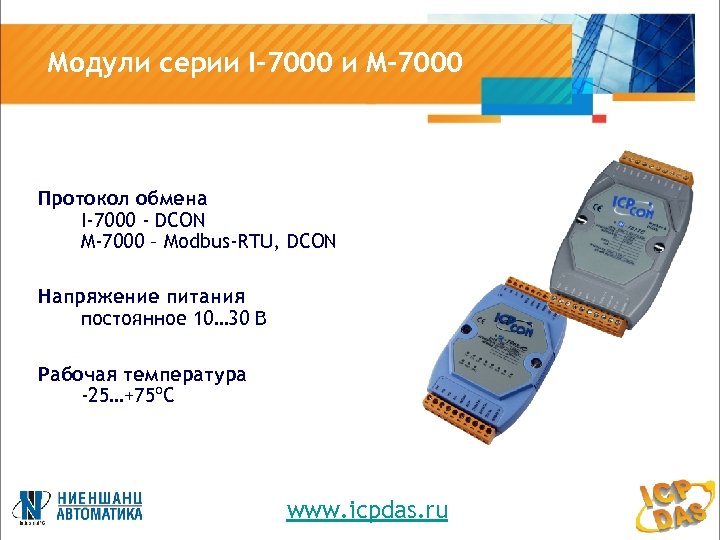

Модули серии I-7000 и M-7000 Протокол обмена I-7000 - DCON M-7000 – Modbus-RTU, DCON Напряжение питания постоянное 10… 30 В Рабочая температура -25…+75ºС www. icpdas. ru

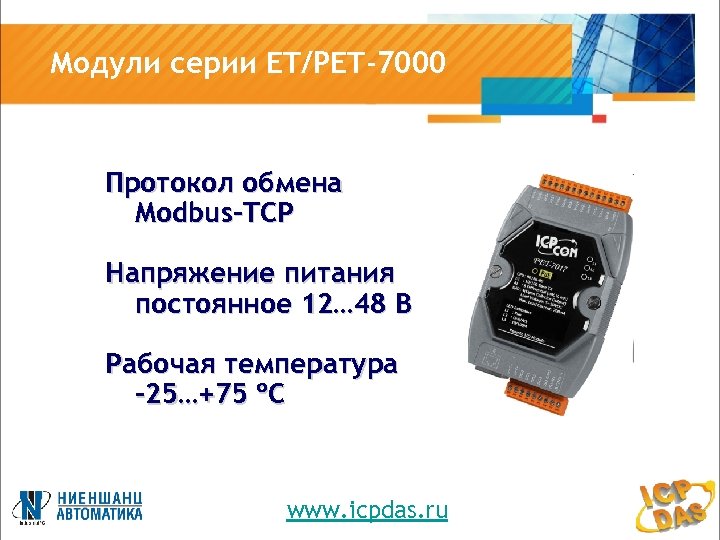

Модули серии ET/PET-7000 Протокол обмена Modbus-TCP Напряжение питания постоянное 12… 48 В Рабочая температура -25…+75 ºС www. icpdas. ru

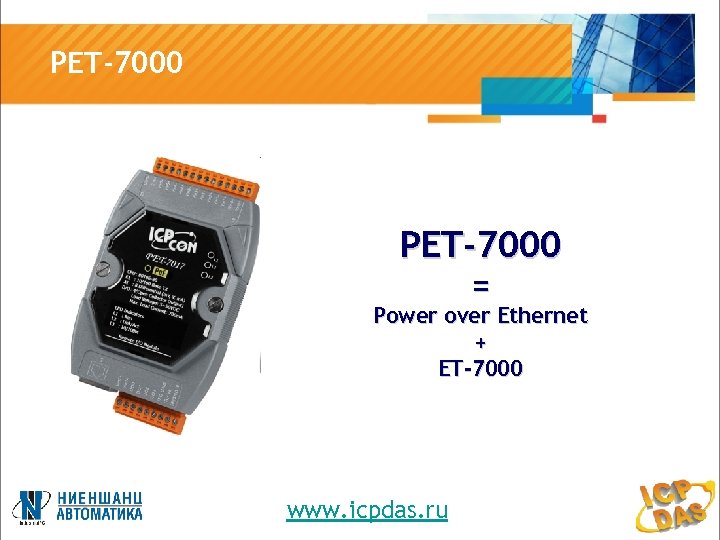

PET-7000 = Power over Ethernet + ET-7000 www. icpdas. ru

Power over Ethernet Питание +36…+48 В www. icpdas. ru

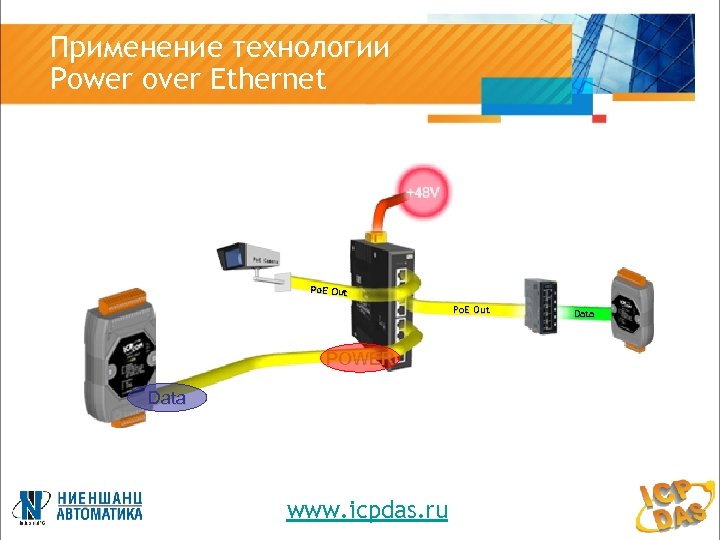

Применение технологии Power over Ethernet Po. E Out POWER Data www. icpdas. ru Data

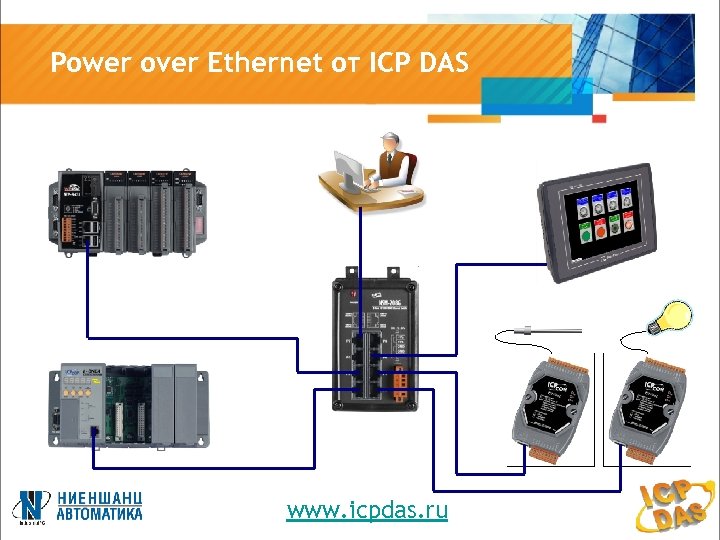

Power over Ethernet от ICP DAS www. icpdas. ru

Парное соединение Данные Mod. Bus/TCP www. icpdas. ru

Спасибо за внимание www. icpdas. ru

Верёвкин Артём Продукт-менеджер ICP DAS тел. : (812) 326 -20 -02, доб. 51 -47 e-mail: verevkin@nnz. ru www. icpdas. ru
