ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО Информационные
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО Информационные устройства, обеспечивающие работу ВД
Индуктивные ДПР Обойма Ротор 1 – ферритовый сердечник, 2 – катушка, 3 – корпус обоймы, 4 – магнит, 5 - шунт Рисунок – конструктивная схема ДПР индуктивного типа а) б) Электрическая схема одной фазы индуктивного датчика и эпюры напряжений
ДПР с элементами Холла Обойма Ротор 1 – микросхема с элементом Холла, 2 – корпус обоймы, 3, 4 – магниты, 6 – прокладки, 7 - бандаж Рисунок – конструктивная схема ДПР на элементах Холла 1 - фланец, 2 – корпус, 3 – пакет статора, 4 – обмотка, 5 – постоянный магнит, 6 – балансировочный диск, 8 – плата с датчиками, 9 – управляющий магнит, 10 – шарикоподшипник, 11 – пружина предварительного натяга подшипника Вентильные электродвигатели с внутренним и внешним ротором с ДПР Холла торцевого исполнения
К пояснению принципа работы элемента Холла
Схема ДПР с датчиками Холла Рисунок - зависимость индукции в зоне расположения чувствительных элементов и выходного сигнала от угла поворота ротора.
Оптические ДПР Принципиальная схема датчика с фотодиодом Конструктивная схема ДПР оптического типа

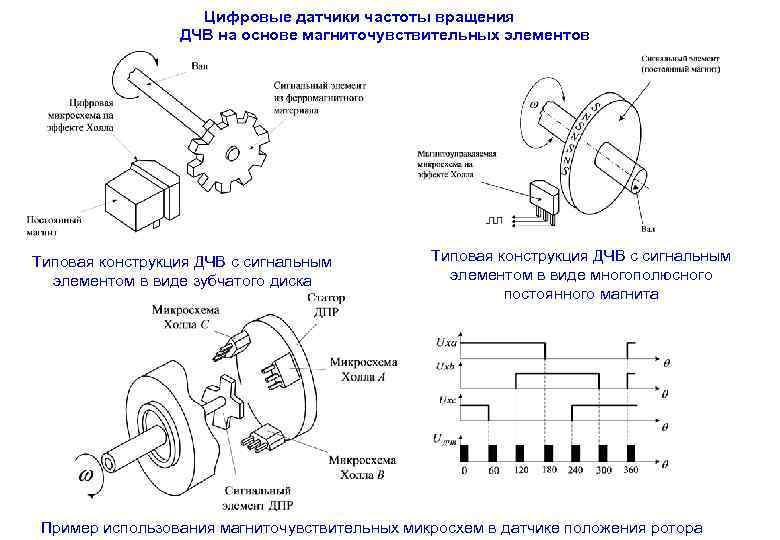

Цифровые датчики частоты вращения ДЧВ на основе магниточувствительных элементов Типовая конструкция ДЧВ с сигнальным элементом в виде зубчатого диска элементом в виде многополюсного постоянного магнита Пример использования магниточувствительных микросхем в датчике положения ротора

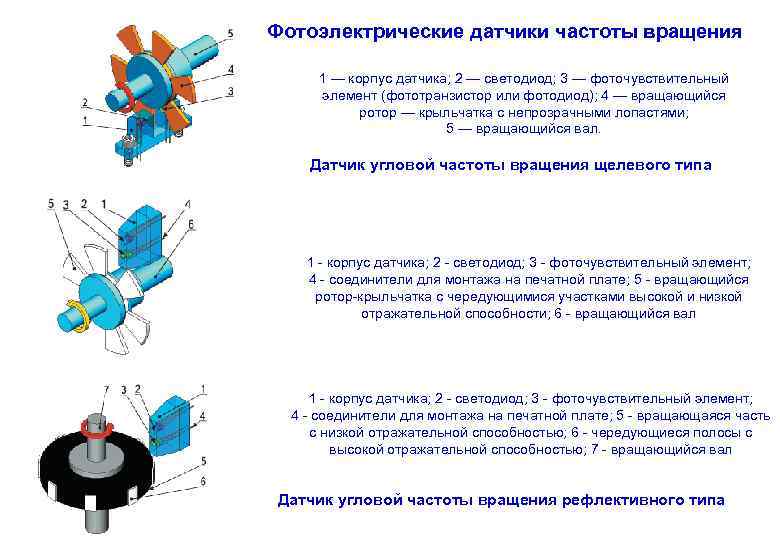

Фотоэлектрические датчики частоты вращения 1 — корпус датчика; 2 — светодиод; 3 — фоточувствительный элемент (фототранзистор или фотодиод); 4 — вращающийся ротор — крыльчатка с непрозрачными лопастями; 5 — вращающийся вал. Датчик угловой частоты вращения щелевого типа 1 - корпус датчика; 2 - светодиод; 3 - фоточувствительный элемент; 4 - соединители для монтажа на печатной плате; 5 - вращающийся ротор-крыльчатка с чередующимися участками высокой и низкой отражательной способности; 6 - вращающийся вал 1 - корпус датчика; 2 - светодиод; 3 - фоточувствительный элемент; 4 - соединители для монтажа на печатной плате; 5 - вращающаяся часть с низкой отражательной способностью; 6 - чередующиеся полосы с высокой отражательной способностью; 7 - вращающийся вал Датчик угловой частоты вращения рефлективного типа

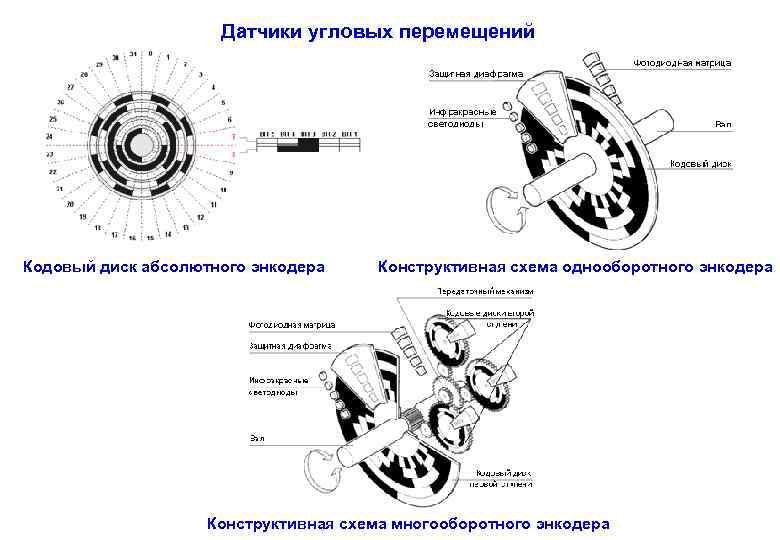

Датчики угловых перемещений Кодовый диск абсолютного энкодера Конструктивная схема однооборотного энкодера Конструктивная схема многооборотного энкодера

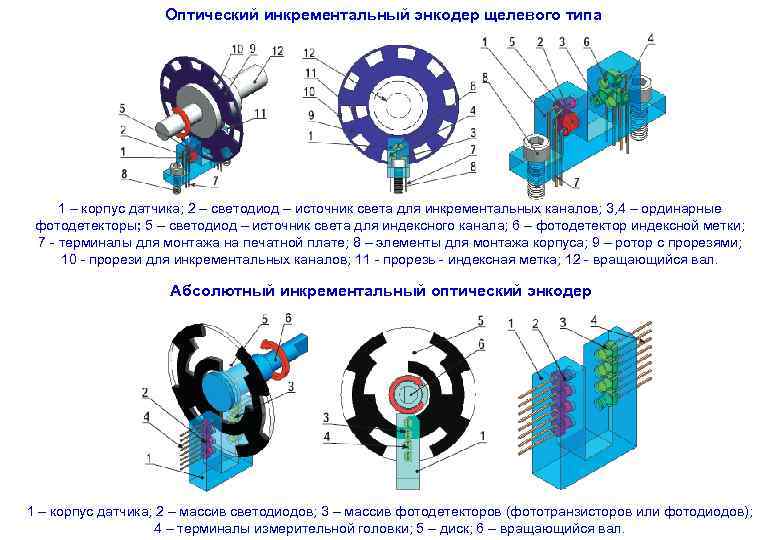

Оптический инкрементальный энкодер щелевого типа 1 – корпус датчика; 2 – светодиод – источник света для инкрементальных каналов; 3, 4 – ординарные фотодетекторы; 5 – светодиод – источник света для индексного канала; 6 – фотодетектор индексной метки; 7 - терминалы для монтажа на печатной плате; 8 – элементы для монтажа корпуса; 9 – ротор с прорезями; 10 - прорези для инкрементальных каналов; 11 - прорезь - индексная метка; 12 - вращающийся вал. Абсолютный инкрементальный оптический энкодер 1 – корпус датчика; 2 – массив светодиодов; 3 – массив фотодетекторов (фототранзисторов или фотодиодов); 4 – терминалы измерительной головки; 5 – диск; 6 – вращающийся вал.
Магнитные энкодеры 1 – Постоянный магнит; 2 – магниточувствительная микросхема; 3 – зона чувствительности микросхемы. Устройство магнитного энкодера Резольверы Структурная схема резольвера Конструкция резольвера (статор, ротор)
Электрическая схема резольвера Выходное напряжение Ucos, Usin резольвера Параметры сигналов: [1] – статор, [2] – ротор, [3] – неподвижные обмотки, [4] – вращающиеся обмотки Упрощенная схема обработки сигналов резольвера
Обобщенная конструкция электропривода
Датчики тока Резистивный датчик тока Трансформаторный датчик тока

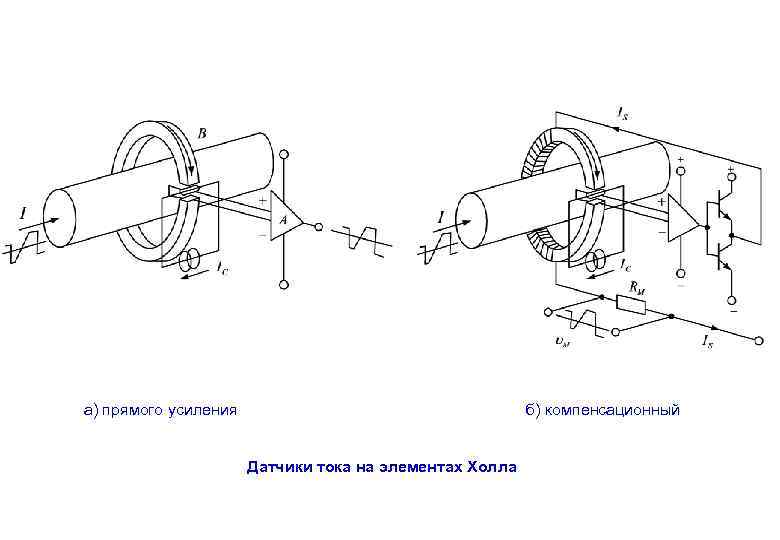

а) прямого усиления б) компенсационный Датчики тока на элементах Холла
