Открытое акционерное общество «Газпромгаз» Концепция развития региональной газопереработки и газохимии в Российской Федерации на период до 2030 года Докладчик: Гриценко Александр Иванович, Советник Генерального директора ОАО «Газпромгаз» , член-корр. РАН, д. т. н. , профессор, член бюро НТС ОАО «Газпром» 2010 г.

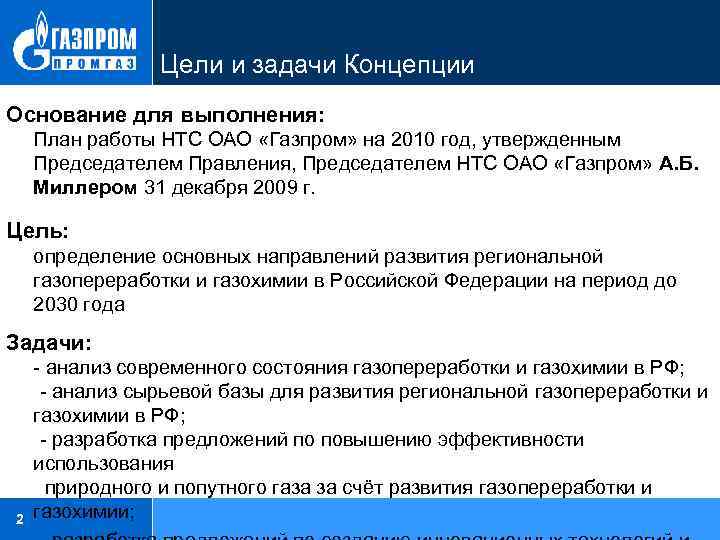

Цели и задачи Концепции Основание для выполнения: План работы НТС ОАО «Газпром» на 2010 год, утвержденным Председателем Правления, Председателем НТС ОАО «Газпром» А. Б. Миллером 31 декабря 2009 г. Цель: определение основных направлений развития региональной газопереработки и газохимии в Российской Федерации на период до 2030 года Задачи: - анализ современного состояния газопереработки и газохимии в РФ; - анализ сырьевой базы для развития региональной газопереработки и газохимии в РФ; - разработка предложений по повышению эффективности использования природного и попутного газа за счёт развития газопереработки и 2 газохимии;

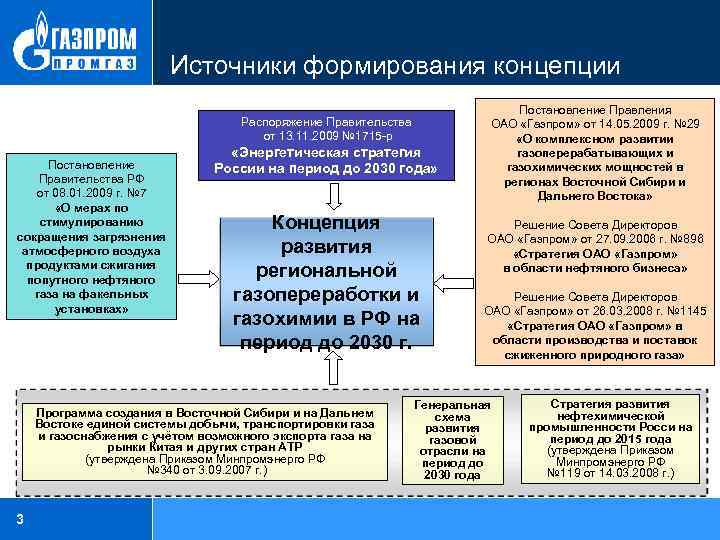

Источники формирования концепции Распоряжение Правительства от 13. 11. 2009 № 1715 -р Постановление Правительства РФ от 08. 01. 2009 г. № 7 «О мерах по стимулированию сокращения загрязнения атмосферного воздуха продуктами сжигания попутного нефтяного газа на факельных установках» «Энергетическая стратегия России на период до 2030 года» Концепция развития региональной газопереработки и газохимии в РФ на период до 2030 г. Программа создания в Восточной Сибири и на Дальнем Востоке единой системы добычи, транспортировки газа и газоснабжения с учётом возможного экспорта газа на рынки Китая и других стран АТР (утверждена Приказом Минпромэнерго РФ № 340 от 3. 09. 2007 г. ) 3 Постановление Правления ОАО «Газпром» от 14. 05. 2009 г. № 29 «О комплексном развитии газоперерабатывающих и газохимических мощностей в регионах Восточной Сибири и Дальнего Востока» Решение Совета Директоров ОАО «Газпром» от 27. 09. 2006 г. № 896 «Стратегия ОАО «Газпром» в области нефтяного бизнеса» Решение Совета Директоров ОАО «Газпром» от 26. 03. 2008 г. № 1145 «Стратегия ОАО «Газпром» в области производства и поставок сжиженного природного газа» Генеральная схема развития газовой отрасли на период до 2030 года Стратегия развития нефтехимической промышленности Росси на период до 2015 года (утверждена Приказом Минпромэнерго РФ № 119 от 14. 03. 2008 г. )
Российский нефтегазовый бизнес в 2008 г. 3385 млрд руб. 506 1122 млрд руб. 158 184 27 4 млрд руб. 174 16 842 116 млрд руб. 2678 млрд руб. 227 млрд руб. 137 10 млрд руб. 1272 млрд руб. 143 547 144 219 134 млрд руб. 79 23 млрд руб. 123 11 млрд руб. Выручка от реализации продукции нефтегазового сектора составляет 10, 8 трлн руб. или 25 % ВВП

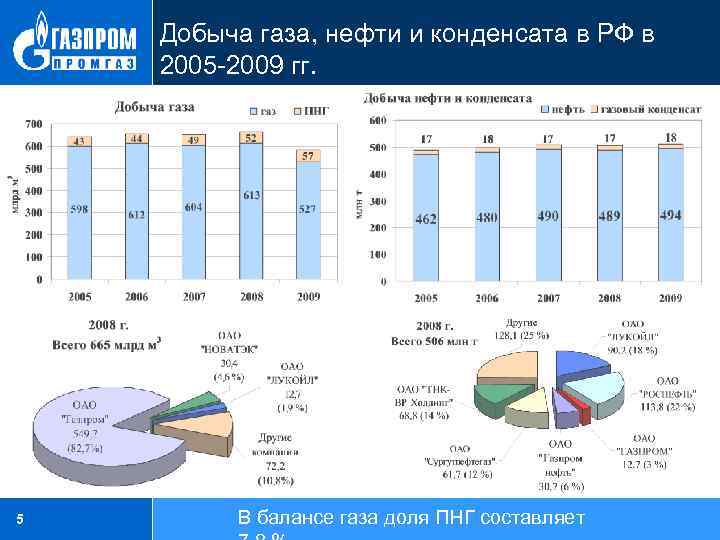

Добыча газа, нефти и конденсата в РФ в 2005 -2009 гг. 5 В балансе газа доля ПНГ составляет

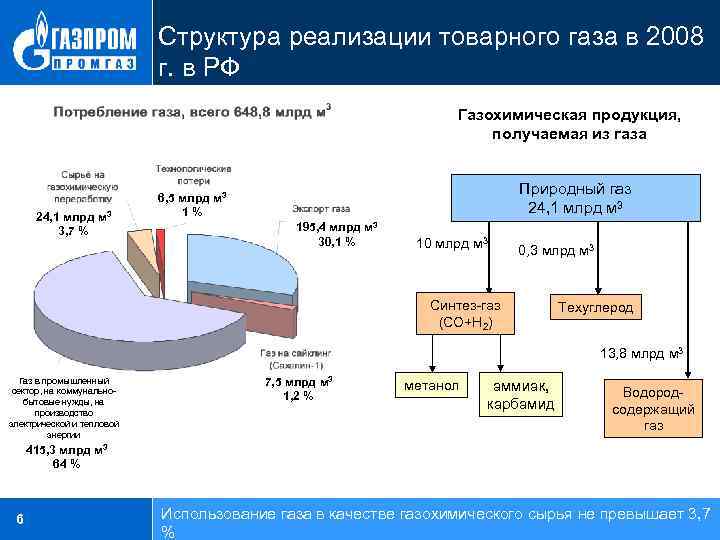

Структура реализации товарного газа в 2008 г. в РФ Газохимическая продукция, получаемая из газа 24, 1 млрд м 3 3, 7 % Природный газ 24, 1 млрд м 3 6, 5 млрд м 3 1% 195, 4 млрд м 3 30, 1 % 10 млрд м 3 0, 3 млрд м 3 Синтез-газ (СО+H 2) Техуглерод 13, 8 млрд м 3 Газ в промышленный сектор, на коммунальнобытовые нужды, на производство электрической и тепловой энергии 7, 5 млрд м 3 1, 2 % метанол аммиак, карбамид Водородсодержащий газ 415, 3 млрд м 3 64 % 6 Использование газа в качестве газохимического сырья не превышает 3, 7 %
Структура выручки ОАО «Газпром» и вклад в неё перерабатывающих предприятий ОАО «Газпром» ООО «Востокгазпром» ООО «Газпром добыча Астрахань» ООО «Газпром добыча Оренбург» ООО «Газпром добыча Краснодар» ООО «Томскнефтегазпереработка» Астраханский ГПЗ Оренбургский ГЗ УПК-25 Прибрежная УКПНи. К ООО «Газпром переработка» Уренгойский ЗПКТ Сургутский ЗСК ООО «Салаватнефтеоргсинтез» Сосногорский ГПЗ Новоуренгойский ГХК Структура выручки от производственной деятельности в 2008 г. 7 Выручка от реализации газа и нефти составляет 70 %; выручка от реализации продуктов нефтегазопереработки

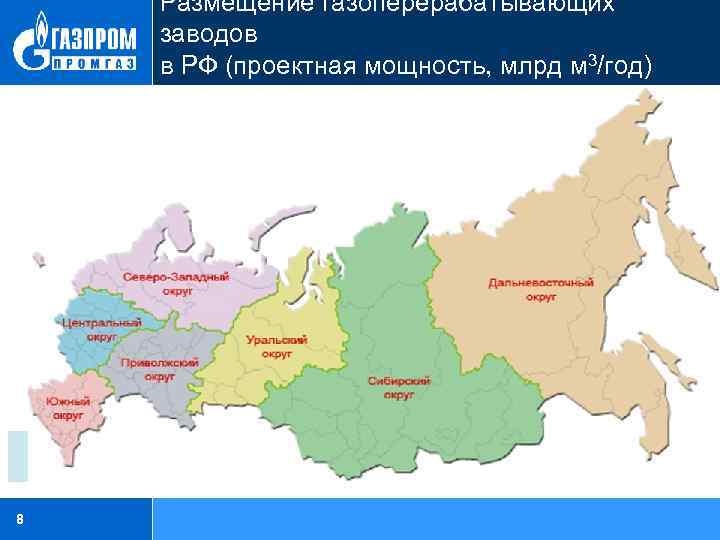

Размещение газоперерабатывающих заводов в РФ (проектная мощность, млрд м 3/год) 1, 5 32, 6 54 2 8
Газоперерабатывающие предприятия РФ и получаемая продукция В Российской Федерации действует 29 предприятий по переработке природного газа, газового конденсата и попутного нефтяного газа (ПНГ). Компания/заводы Проектная мощность ОАО «Газпром» -по переработке газа 52, 5 млрд - по переработке м 3 конденсата 28, 8 млн т 2009 г. (факт) 30, 4 млрд м 3 19, 8 млн т ОАО «НОВАТЭК» - по переработке 5 млн т конденсата 3, 03 млн т Заводы по переработке ПНГ 28, 0 млрд м 3 9 39, 7 млрд м 3 Основная продукция Стабильный конденсат и нефть – 3, 4 млн т; Сухой газ – 24, 2 млрд м 3; СУГ – 2, 0 млн т; ШФЛУ – 0, 4 млн т; Моторные топлива – 3, 5 млн т; Мазут топочный – 0, 4 млн т; Сера – 4, 3 млн т; Гелий – 4, 9 млн м 3; Этан – 0, 3 млн т. Стабильный конденсат – 2, 1 млн т; СУГ – 0, 7 млн т; Сухой газ – 32, 9 млрд м 3; Нефть – 0, 2 млн т. СОГ – 23, 6 млрд м 3; СУГ, ШФЛУ – 3, 5 млн т; Стабильный газовый бензин – 0, 6 млн т.

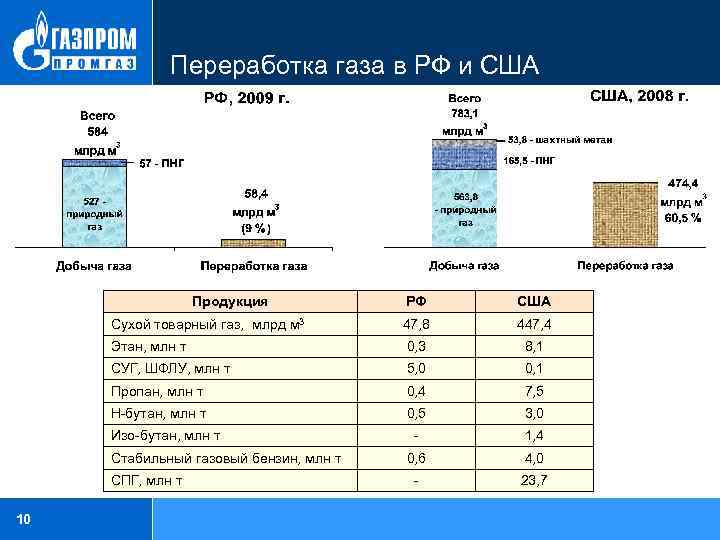

Переработка газа в РФ и США Продукция РФ США Сухой товарный газ, млрд м 3 47, 8 447, 4 Этан, млн т 0, 3 8, 1 СУГ, ШФЛУ, млн т 5, 0 0, 1 Пропан, млн т 0, 4 7, 5 Н-бутан, млн т 0, 5 3, 0 - 1, 4 0, 6 4, 0 - 23, 7 Изо-бутан, млн т Стабильный газовый бензин, млн т СПГ, млн т 10

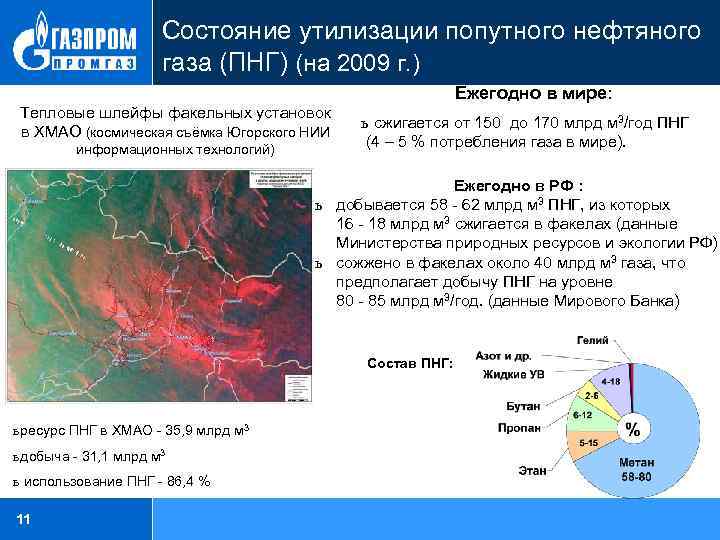

Состояние утилизации попутного нефтяного газа (ПНГ) (на 2009 г. ) Ежегодно в мире: Тепловые шлейфы факельных установок в ХМАО (космическая съёмка Югорского НИИ информационных технологий) ь сжигается от 150 до 170 млрд м 3/год ПНГ (4 – 5 % потребления газа в мире). Ежегодно в РФ : ь добывается 58 - 62 млрд м 3 ПНГ, из которых 16 - 18 млрд м 3 сжигается в факелах (данные Министерства природных ресурсов и экологии РФ) ь сожжено в факелах около 40 млрд м 3 газа, что предполагает добычу ПНГ на уровне 80 - 85 млрд м 3/год. (данные Мирового Банка) Состав ПНГ: ь ресурс ПНГ в ХМАО - 35, 9 млрд м 3 ь добыча - 31, 1 млрд м 3 ь использование ПНГ - 86, 4 % 11

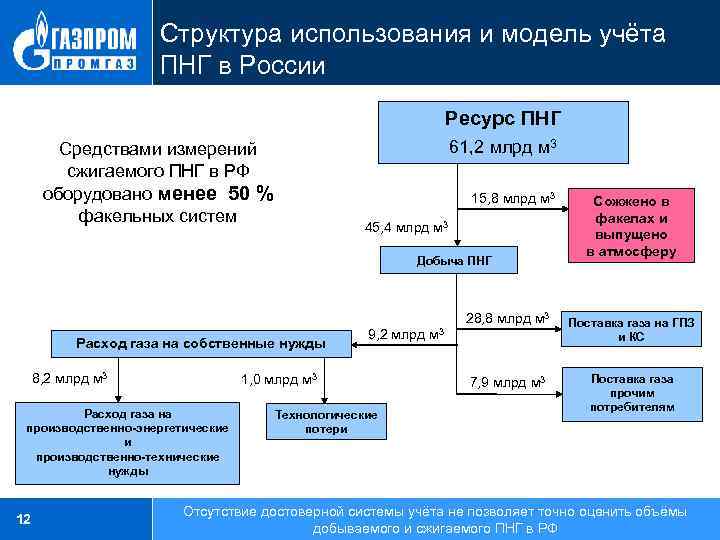

Структура использования и модель учёта ПНГ в России Ресурс ПНГ Средствами измерений сжигаемого ПНГ в РФ оборудовано менее 50 % факельных систем 61, 2 млрд м 3 15, 8 млрд м 3 45, 4 млрд м 3 Добыча ПНГ Сожжено в факелах и выпущено в атмосферу 28, 8 млрд м 3 Расход газа на собственные нужды 8, 2 млрд м 3 1, 0 млрд м 3 Расход газа на производственно-энергетические и производственно-технические нужды 12 Поставка газа на ГПЗ и КС 7, 9 млрд м 3 Поставка газа прочим потребителям 9, 2 млрд м 3 Технологические потери Отсутствие достоверной системы учёта не позволяет точно оценить объёмы добываемого и сжигаемого ПНГ в РФ

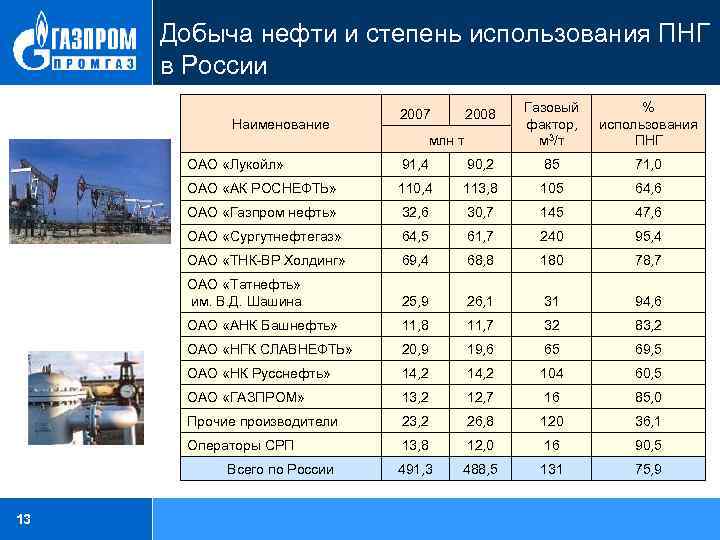

Добыча нефти и степень использования ПНГ в России Наименование 2008 2007 Газовый фактор, м 3/т % использования ПНГ млн т ОАО «Лукойл» 91, 4 90, 2 85 71, 0 ОАО «АК РОСНЕФТЬ» 110, 4 113, 8 105 64, 6 ОАО «Газпром нефть» 32, 6 30, 7 145 47, 6 ОАО «Сургутнефтегаз» 64, 5 61, 7 240 95, 4 ОАО «ТНК-ВР Холдинг» 69, 4 68, 8 180 78, 7 ОАО «Татнефть» им. В. Д. Шашина 25, 9 26, 1 31 94, 6 ОАО «АНК Башнефть» 11, 8 11, 7 32 83, 2 ОАО «НГК СЛАВНЕФТЬ» 20, 9 19, 6 65 69, 5 ОАО «НК Русснефть» 14, 2 104 60, 5 ОАО «ГАЗПРОМ» 13, 2 12, 7 16 85, 0 Прочие производители 23, 2 26, 8 120 36, 1 Операторы СРП 13, 8 12, 0 16 90, 5 491, 3 488, 5 131 75, 9 Всего по России 13
Схема процессов сбора, транспорта и переработки попутного нефтяного газа Установка газофракционирования СУГ Бензин газовый стабильный Газоперерабатывающий завод ШФЛУ КС ПНГ Пропан Бензин газовый стабильный Нефтепромыслы и газосборная инфраструктура Бутан 14 СОГ Магистральный газопровод Местное потребление и собственные нужды

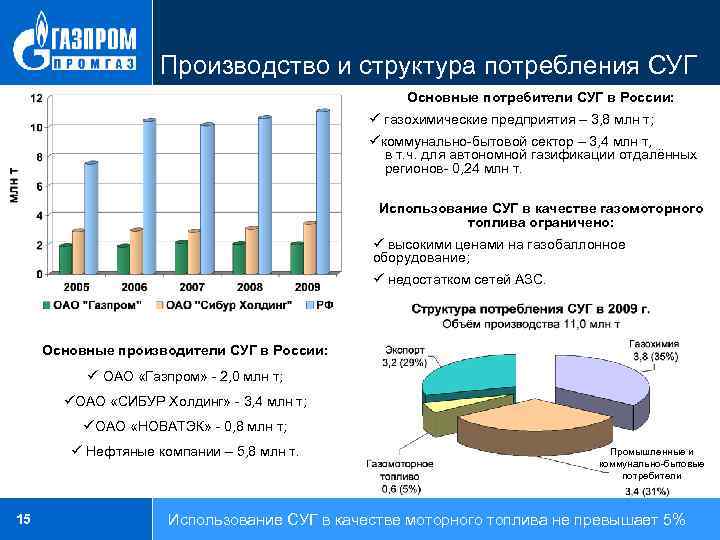

Производство и структура потребления СУГ Основные потребители СУГ в России: ü газохимические предприятия – 3, 8 млн т; üкоммунально-бытовой сектор – 3, 4 млн т, в т. ч. для автономной газификации отдалённых регионов- 0, 24 млн т. Использование СУГ в качестве газомоторного топлива ограничено: ü высокими ценами на газобаллонное оборудование; ü недостатком сетей АЗС. Основные производители СУГ в России: ü ОАО «Газпром» - 2, 0 млн т; üОАО «СИБУР Холдинг» - 3, 4 млн т; üОАО «НОВАТЭК» - 0, 8 млн т; ü Нефтяные компании – 5, 8 млн т. 15 Промышленные и коммунально-бытовые потребители Использование СУГ в качестве моторного топлива не превышает 5%
Производство газо- и нефтехимической продукции в РФ Мощности по этилену в России – 2, 3 млн т. Мировые мощности по производству этилена составляют 113 млн т/год, из которых страны Европы – 23 млн т; Основным способом получения этилена является пиролиз СУГ и нафты. Существующие мощности по производству полиэтилена и полипропилена не превышают, соответственно, 1, 5 и 0, 5 млн т/год. Импорт пластиков в РФ в виде изделий составляет около 1, 5 млн т/год 16 В РФ наблюдается дефицит этилена – промежуточного продукта производства пластиков
Прогноз добычи газа по регионам России на период до 2030 г. (инерционный и энергосырьевой сценарии) млрд м 3 17

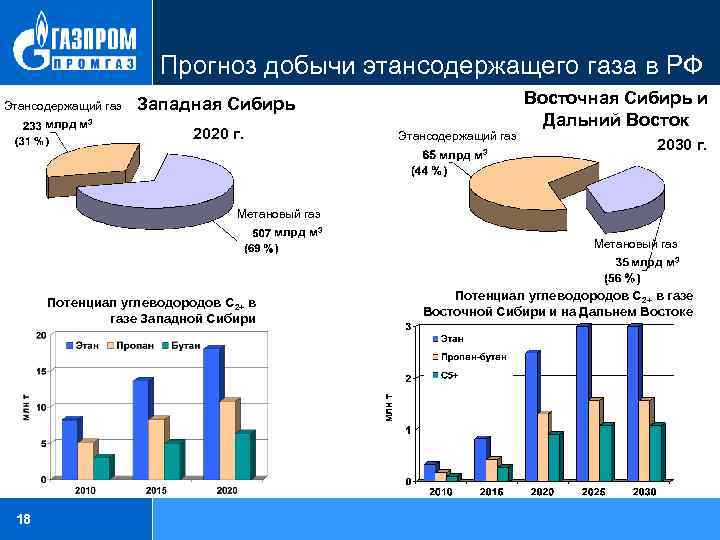

Прогноз добычи этансодержащего газа в РФ Этансодержащий газ млрд м 3 Западная Сибирь 2020 г. Этансодержащий газ млрд м 3 Восточная Сибирь и Дальний Восток 2030 г. Метановый газ млрд м 3 Потенциал углеводородов С 2+ в газе Западной Сибири 18 Потенциал углеводородов С 2+ в газе Восточной Сибири и на Дальнем Востоке

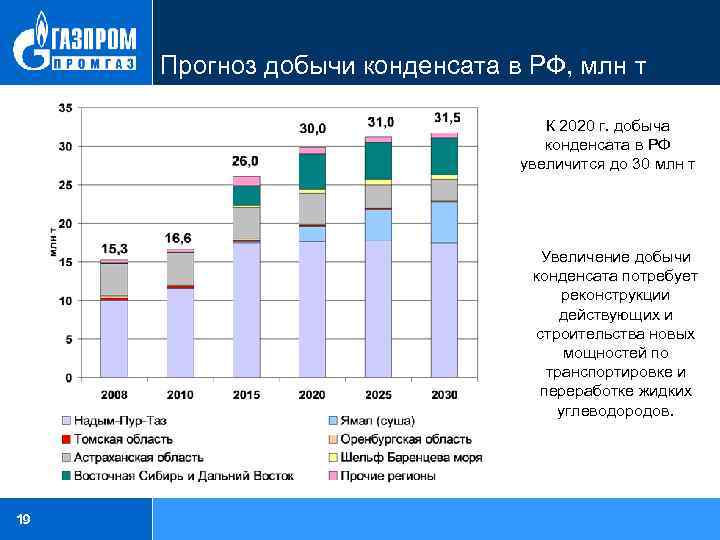

Прогноз добычи конденсата в РФ, млн т К 2020 г. добыча конденсата в РФ увеличится до 30 млн т Увеличение добычи конденсата потребует реконструкции действующих и строительства новых мощностей по транспортировке и переработке жидких углеводородов. 19

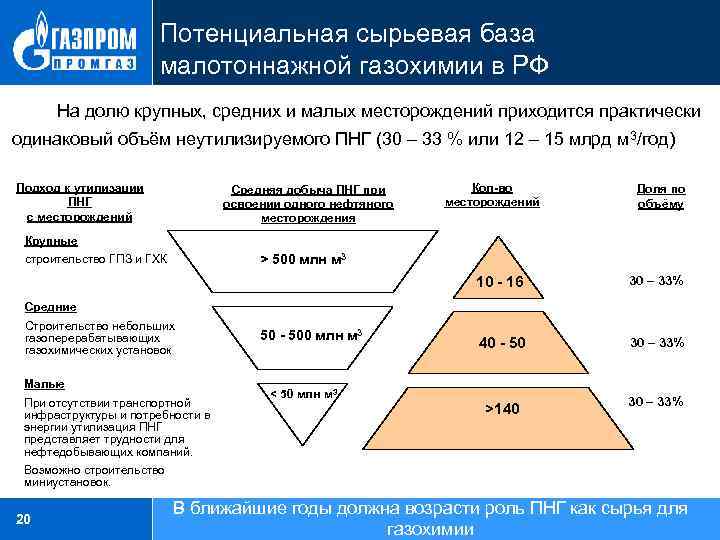

Потенциальная сырьевая база малотоннажной газохимии в РФ На долю крупных, средних и малых месторождений приходится практически одинаковый объём неутилизируемого ПНГ (30 – 33 % или 12 – 15 млрд м 3/год) Подход к утилизации ПНГ с месторождений Средняя добыча ПНГ при освоении одного нефтяного месторождения Кол-во месторождений Доля по объёму Крупные > 500 млн м 3 строительство ГПЗ и ГХК 10 - 16 30 – 33% 40 - 50 30 – 33% >140 30 – 33% Средние Строительство небольших газоперерабатывающих газохимических установок Малые При отсутствии транспортной инфраструктуры и потребности в энергии утилизация ПНГ представляет трудности для нефтедобывающих компаний. Возможно строительство миниустановок. 20 50 - 500 млн м 3 < 50 млн м 3 В ближайшие годы должна возрасти роль ПНГ как сырья для газохимии
Перспективы развития газо- и нефтехимической отрасли РФ Сырьё, мощности по пиролизу и спрос на продукцию, млн т 2009 г. Прогноз роста объёмов СУГ в РФ, млн. т Увеличение к 2030 г. Сырьё Продукт 18 СУГ, ШФЛУ 11 18 Этан Сырьё 16 0, 5 4, 5 21 2, 3 Пропилен 1, 3 2009 г. 2030 г. Пластики 4, 1 15, 5 Каучуки 1, 1 4, 2 0, 3 1, 1 20* 20* 2030 4, 1 0, 6 20* Вследствие реализации программ по утилизации ПНГ и освоения месторождений этансодержащего газа газодобывающими компаниями, к 2030 г. объём СУГ может составить 30 млн т. 9, 3 МЭГ 5, 5 15, 3 Этилен 2009 2030 г. Продукция Спрос на продукцию 2009 г. Бутадиен Пиролиз 4, 2 10, 5 х2, 7 2030 г. Нафта 13, 0 2009 г. • Потребление нефтехимической продукции на душу населения в РФ в 2 -3 раза ниже по сравнению со среднемировым уровнем; • Импорт пластиков в РФ составляет 1, 5 млн т; • Импортозамещение и рост внутреннего потребления могут обеспечить рост внутреннего спроса пластиков в 4 раза к 2030 г. Проектная мощность установок пиролиза в РФ не позволяет перерабатывать СУГ/нафту в полном объёме
Крупные перспективные проекты газопереработки и газохимии в РФ Проект Новоуренгойский ГХК, ЯНАО Мощность 400 тыс т полиэтилена высокого давления Тобольск-Полимер, 500 тыс т полипропилена г. Тобольск Заказчик Срок ввода Ожидаемые инвестиции ОАО «Газпром» 2012 г. $2 млрд ОАО «Сибур Холдинг» 2011 г. $2 млрд СП ОАО «Сибур Холдинг» /Sol. Vin 2013 г. $1 млрд Рус. Винил, г. Кстово 330 тыс т ПВХ (в перспективе до 500 тыс т) Каспийский ГПЗ, Республика Калмыкия 10 млрд м 3 газа, 600 тыс т ШФЛУ, 1 млн т конденсата ОАО «Лукойл» 2012 г. $1 млрд Ставролен (расширение), г. Будённовск 600 тыс т по сырью, 400 тыс т полиэтилен ОАО «Лукойл» 2013 г. $0, 5 млрд Усть-Лужский ЗПК, г. Усть-Луга 6 млн т конденсата ОАО «НОВАТЭК» 2012 г. $1 млрд Штокман-СПГ, Мурманская обл. 15 млн т СПГ (22, 5 млрд н. м 3) Ямал-СПГ, ЯНАО 15 млн т СПГ (22, 5 млрд н. м 3) 1 млн т конденсата 22 Штокман Девелопмент АГ 2017 г. Газпром/Total/Statoil Hydro ОАО «НОВАТЭК» 2016 г. $8– 10 млрд $10– 12 млрд

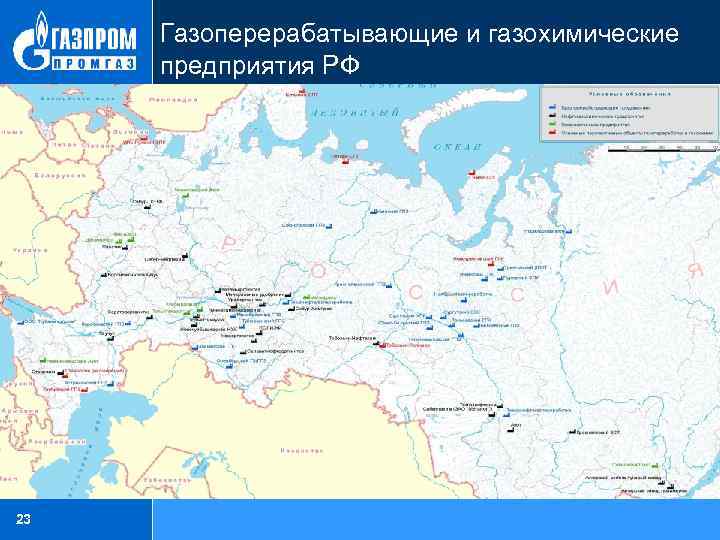

Газоперерабатывающие и газохимические предприятия РФ 23
Прогноз производства газо- и нефтехимической продукции в РФ К 2030 г. производство продукции увеличится: - азотные удобрения – в 1, 6 раза; - этилен – в 4 раза; - метанол – в 1, 4 раза. К 2030 г. производство продукции увеличится: - полиэтилен – в 3, 5 раза; - полипропилен – в 4 раза. 24 К 2030 г. ожидается увеличение пластиков в 3, 5 – 4, 0 раза

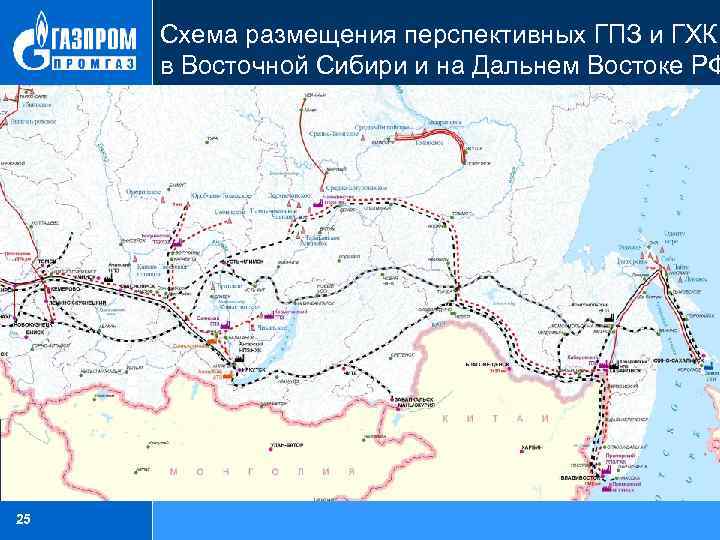

Схема размещения перспективных ГПЗ и ГХК в Восточной Сибири и на Дальнем Востоке РФ 25

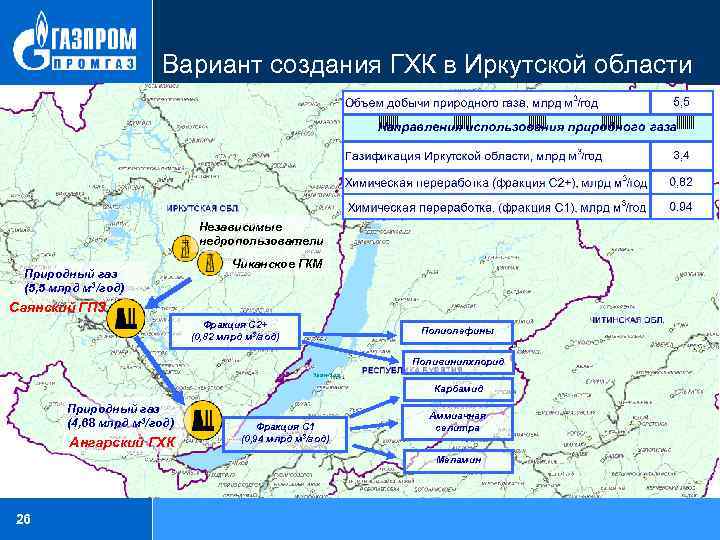

Вариант создания ГХК в Иркутской области Независимые недропользователи Природный газ (5, 5 млрд м 3/год) Чиканское ГКМ Саянский ГПЗ Фракция С 2+ (0, 82 млрд м 3/год) Полиолефины Поливинилхлорид Улан-Удэ Карбамид Природный газ (4, 68 млрд м 3/год) Ангарский ГХК Фракция С 1 (0, 94 млрд м 3/год) Аммиачная селитра Меламин 26

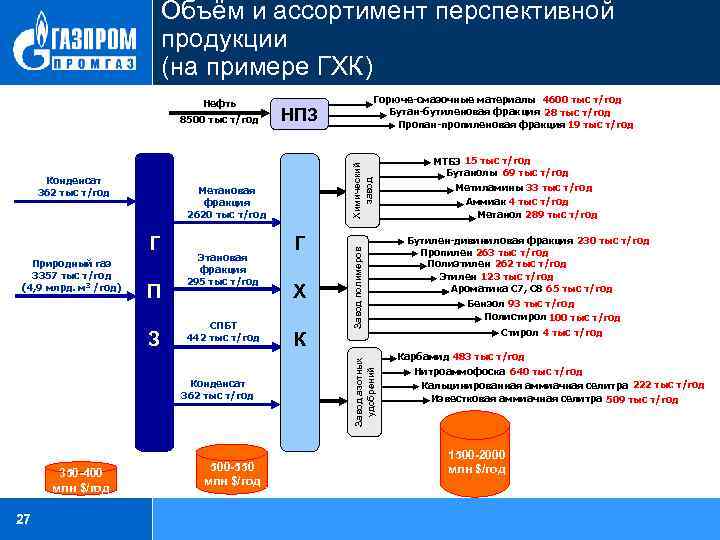

Объём и ассортимент перспективной продукции (на примере ГХК) Метановая фракция 2620 тыс т/год Г Природный газ 3357 тыс т/год (4, 9 млрд. м 3 /год) П З Этановая фракция 295 тыс т/год СПБТ 442 тыс т/год Конденсат 362 тыс т/год 350 -400 млн $/год 27 Химический завод Конденсат 362 тыс т/год НПЗ 500 -550 млн $/год Г Х К Завод полимеров 8500 тыс т/год Горюче-смазочные материалы 4600 тыс т/год Бутан-бутиленовая фракция 28 тыс т/год Пропан-пропиленовая фракция 19 тыс т/год Завод азотных удобрений Нефть МТБЭ 15 тыс т/год Бутанолы 69 тыс т/год Метиламины 33 тыс т/год Аммиак 4 тыс т/год Метанол 289 тыс т/год Бутилен-дивиниловая фракция 230 тыс т/год Пропилен 263 тыс т/год Полиэтилен 262 тыс т/год Этилен 123 тыс т/год Ароматика С 7, С 8 65 тыс т/год Бензол 93 тыс т/год Полистирол 100 тыс т/год Стирол 4 тыс т/год Карбамид 483 тыс т/год Нитроаммофоска 640 тыс т/год Кальцинированная аммиачная селитра 222 тыс т/год Известковая аммиачная селитра 509 тыс т/год 1500 -2000 млн $/год

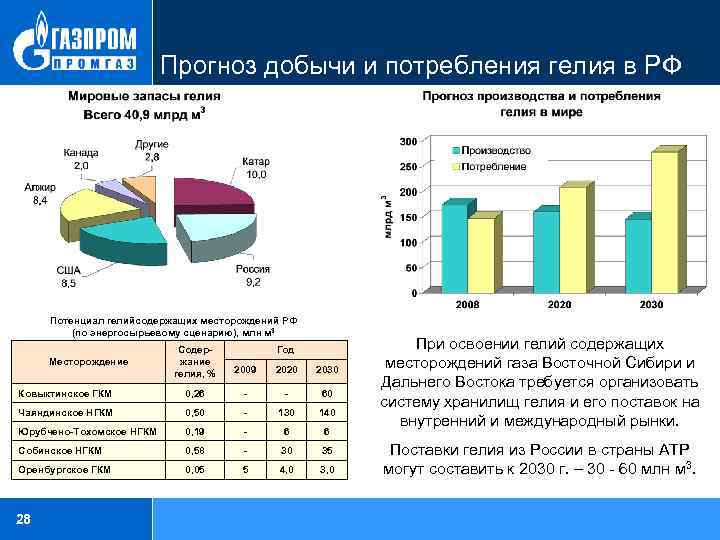

Прогноз добычи и потребления гелия в РФ Потенциал гелийсодержащих месторождений РФ (по энергосырьевому сценарию), млн м 3 Содержание гелия, % 2009 2020 2030 Ковыктинское ГКМ 0, 26 - - 60 Чаяндинское НГКМ 0, 50 - 130 140 Юрубчено-Тохомское НГКМ 0, 19 - 6 6 Собинское НГКМ 0, 58 - 30 35 Оренбургское ГКМ 0, 05 5 4, 0 3, 0 Месторождение 28 Год При освоении гелий содержащих месторождений газа Восточной Сибири и Дальнего Востока требуется организовать систему хранилищ гелия и его поставок на внутренний и международный рынки. Поставки гелия из России в страны АТР могут составить к 2030 г. – 30 - 60 млн м 3.

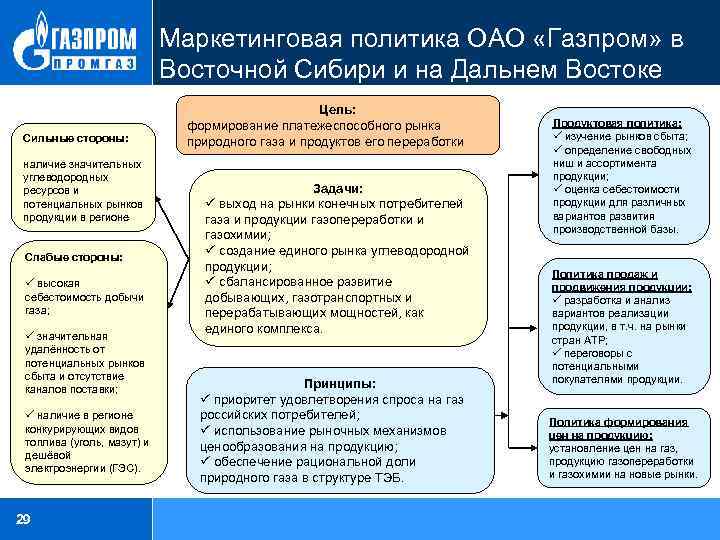

Маркетинговая политика ОАО «Газпром» в Восточной Сибири и на Дальнем Востоке Сильные стороны: наличие значительных углеводородных ресурсов и потенциальных рынков продукции в регионе Слабые стороны: ü высокая себестоимость добычи газа; ü значительная удалённость от потенциальных рынков сбыта и отсутствие каналов поставки; ü наличие в регионе конкурирующих видов топлива (уголь, мазут) и дешёвой электроэнергии (ГЭС). 29 Цель: формирование платежеспособного рынка природного газа и продуктов его переработки Задачи: ü выход на рынки конечных потребителей газа и продукции газопереработки и газохимии; ü создание единого рынка углеводородной продукции; ü сбалансированное развитие добывающих, газотранспортных и перерабатывающих мощностей, как единого комплекса. Принципы: ü приоритет удовлетворения спроса на газ российских потребителей; ü использование рыночных механизмов ценообразования на продукцию; ü обеспечение рациональной доли природного газа в структуре ТЭБ. Продуктовая политика: ü изучение рынков сбыта; ü определение свободных ниш и ассортимента продукции; ü оценка себестоимости продукции для различных вариантов развития производственной базы. Политика продаж и продвижения продукции: ü разработка и анализ вариантов реализации продукции, в т. ч. на рынки стран АТР; ü переговоры с потенциальными покупателями продукции. Политика формирования цен на продукцию: установление цен на газ, продукцию газопереработки и газохимии на новые рынки.

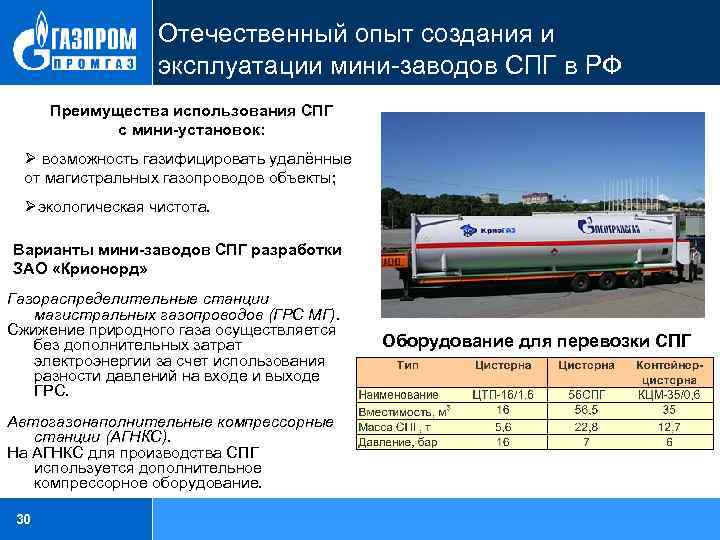

Отечественный опыт создания и эксплуатации мини-заводов СПГ в РФ Преимущества использования СПГ с мини-установок: Ø возможность газифицировать удалённые от магистральных газопроводов объекты; Øэкологическая чистота. Варианты мини-заводов СПГ разработки ЗАО «Крионорд» Газораспределительные станции магистральных газопроводов (ГРС МГ). Сжижение природного газа осуществляется без дополнительных затрат электроэнергии за счет использования разности давлений на входе и выходе ГРС. Автогазонаполнительные компрессорные станции (АГНКС). На АГНКС для производства СПГ используется дополнительное компрессорное оборудование. 30 Оборудование для перевозки СПГ

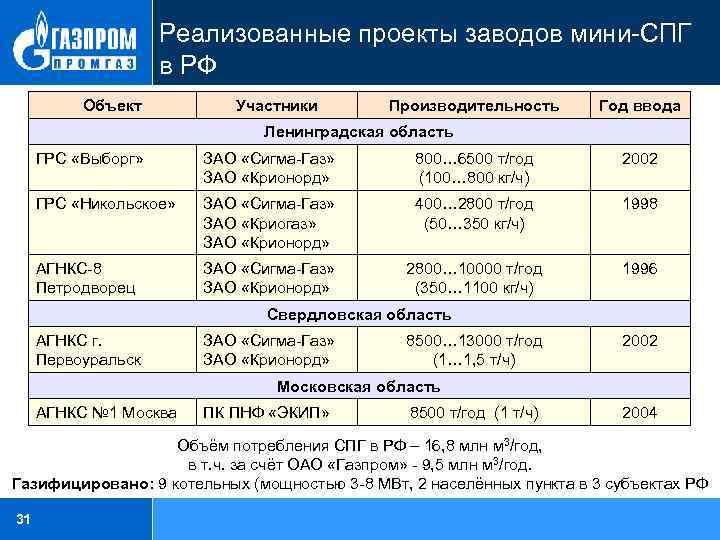

Реализованные проекты заводов мини-СПГ в РФ Объект Участники Производительность Год ввода Ленинградская область ГРС «Выборг» ЗАО «Сигма-Газ» ЗАО «Крионорд» 800… 6500 т/год (100… 800 кг/ч) 2002 ГРС «Никольское» ЗАО «Сигма-Газ» ЗАО «Криогаз» ЗАО «Крионорд» 400… 2800 т/год (50… 350 кг/ч) 1998 АГНКС-8 Петродворец ЗАО «Сигма-Газ» ЗАО «Крионорд» 2800… 10000 т/год (350… 1100 кг/ч) 1996 Свердловская область АГНКС г. Первоуральск ЗАО «Сигма-Газ» ЗАО «Крионорд» 8500… 13000 т/год (1… 1, 5 т/ч) 2002 Московская область АГНКС № 1 Москва ПК ПНФ «ЭКИП» 8500 т/год (1 т/ч) 2004 Объём потребления СПГ в РФ – 16, 8 млн м 3/год, в т. ч. за счёт ОАО «Газпром» - 9, 5 млн м 3/год. Газифицировано: 9 котельных (мощностью 3 -8 МВт, 2 населённых пункта в 3 субъектах РФ 31

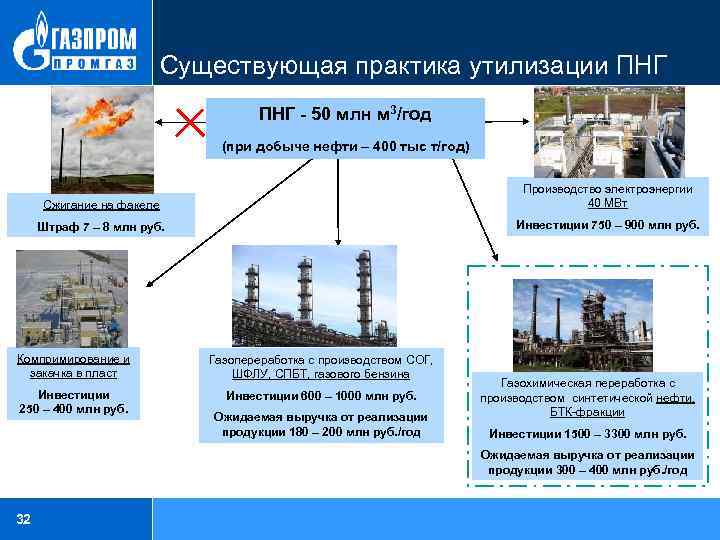

Существующая практика утилизации ПНГ - 50 млн м 3/год (при добыче нефти – 400 тыс т/год) Сжигание на факеле Производство электроэнергии 40 МВт Штраф 7 – 8 млн руб. Инвестиции 750 – 900 млн руб. Компримирование и закачка в пласт Газопереработка с производством СОГ, ШФЛУ, СПБТ, газового бензина Инвестиции 250 – 400 млн руб. Инвестиции 600 – 1000 млн руб. Ожидаемая выручка от реализации продукции 180 – 200 млн руб. /год Газохимическая переработка с производством синтетической нефти, БТК-фракции Инвестиции 1500 – 3300 млн руб. Ожидаемая выручка от реализации продукции 300 – 400 млн руб. /год 32
Нормативно-правовая база в сфере В действующих нормативных документах: обращения ПНГ - не определён статус ПНГ как полезного ископаемого; - не прописан порядок доступа нефтяных компаний к мощностям по переработке и транспортировке ПНГ; - отсутствуют требования по обязательному учёту ресурсов, объёмов использования ПНГ на собственные и технологические нужды, сжигания в факелах; - нет чётких требований к приборам учёта ПНГ и порядку предоставления обязательной отчётности по мониторингу использования ПНГ; - отсутствует порядок осуществления государственного контроля пользования ПНГ; - отсутствуют механизмы стимулирования создания новой инфраструктуры по использованию ПНГ, применению новых технологий и оборудования для повышения уровня использования ПНГ; - отсутствует эффективная система ценообразования, обеспечивающая баланс интересов нефтяных компаний и субъектов 33 естественных монополий.

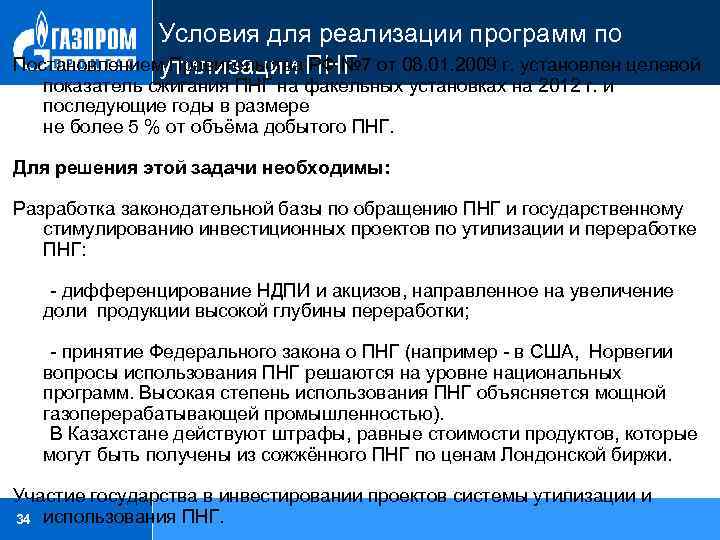

Условия для реализации программ по Постановлением Правительства РФ № 7 от 08. 01. 2009 г. установлен целевой утилизации ПНГ показатель сжигания ПНГ на факельных установках на 2012 г. и последующие годы в размере не более 5 % от объёма добытого ПНГ. Для решения этой задачи необходимы: Разработка законодательной базы по обращению ПНГ и государственному стимулированию инвестиционных проектов по утилизации и переработке ПНГ: - дифференцирование НДПИ и акцизов, направленное на увеличение доли продукции высокой глубины переработки; - принятие Федерального закона о ПНГ (например - в США, Норвегии вопросы использования ПНГ решаются на уровне национальных программ. Высокая степень использования ПНГ объясняется мощной газоперерабатывающей промышленностью). В Казахстане действуют штрафы, равные стоимости продуктов, которые могут быть получены из сожжённого ПНГ по ценам Лондонской биржи. Участие государства в инвестировании проектов системы утилизации и 34 использования ПНГ.

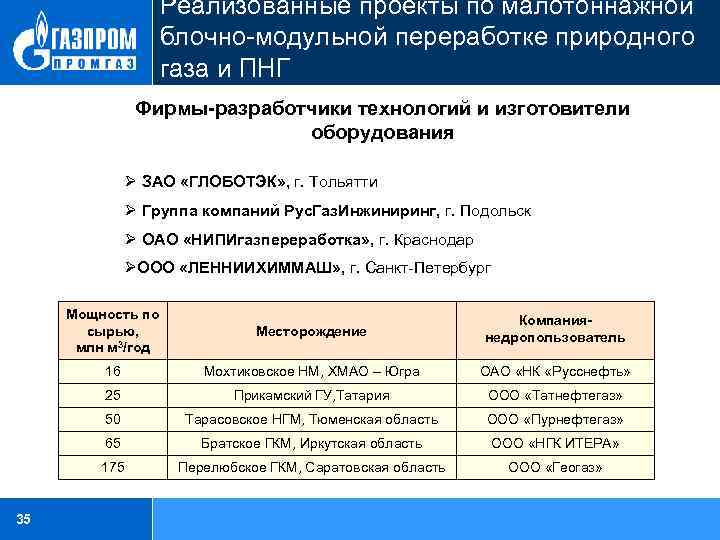

Реализованные проекты по малотоннажной блочно-модульной переработке природного газа и ПНГ Фирмы-разработчики технологий и изготовители оборудования Ø ЗАО «ГЛОБОТЭК» , г. Тольятти Ø Группа компаний Рус. Газ. Инжиниринг, г. Подольск Ø ОАО «НИПИгазпереработка» , г. Краснодар ØООО «ЛЕННИИХИММАШ» , г. Санкт-Петербург Мощность по сырью, млн м 3/год Компаниянедропользователь 16 Мохтиковское НМ, ХМАО – Югра ОАО «НК «Русснефть» 25 Прикамский ГУ, Татария ООО «Татнефтегаз» 50 Тарасовское НГМ, Тюменская область ООО «Пурнефтегаз» 65 Братское ГКМ, Иркутская область ООО «НГК ИТЕРА» 175 35 Месторождение Перелюбское ГКМ, Саратовская область ООО «Геогаз»

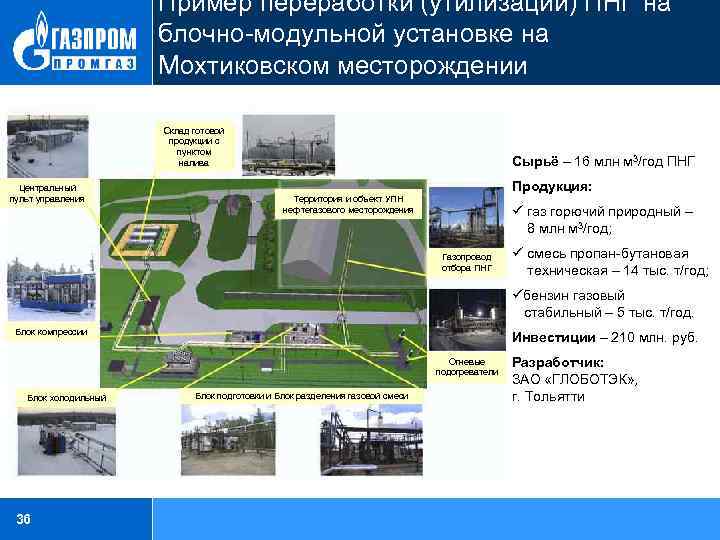

Пример переработки (утилизации) ПНГ на блочно-модульной установке на Мохтиковском месторождении Склад готовой продукции с пунктом налива Центральный пульт управления Сырьё – 16 млн м 3/год ПНГ Продукция: Территория и объект УПН нефтегазового месторождения ü газ горючий природный – 8 млн м 3/год; Газопровод отбора ПНГ ü смесь пропан-бутановая техническая – 14 тыс. т/год; üбензин газовый стабильный – 5 тыс. т/год. Блок компрессии Инвестиции – 210 млн. руб. Огневые подогреватели Блок холодильный 36 Блок подготовки и Блок разделения газовой смеси Разработчик: ЗАО «ГЛОБОТЭК» , г. Тольятти

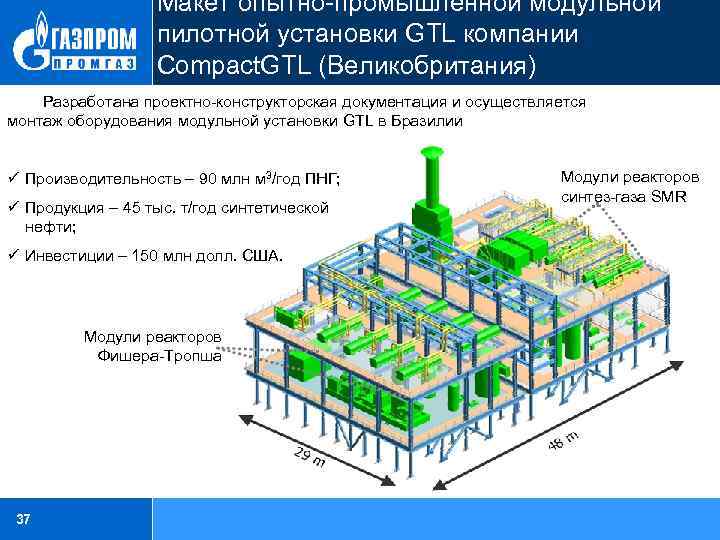

Макет опытно-промышленной модульной пилотной установки GTL компании Compact. GTL (Великобритания) Разработана проектно-конструкторская документация и осуществляется монтаж оборудования модульной установки GTL в Бразилии ü Производительность – 90 млн м 3/год ПНГ; ü Продукция – 45 тыс. т/год синтетической нефти; ü Инвестиции – 150 млн долл. США. Модули реакторов Фишера-Тропша 37 Модули реакторов синтез-газа SMR

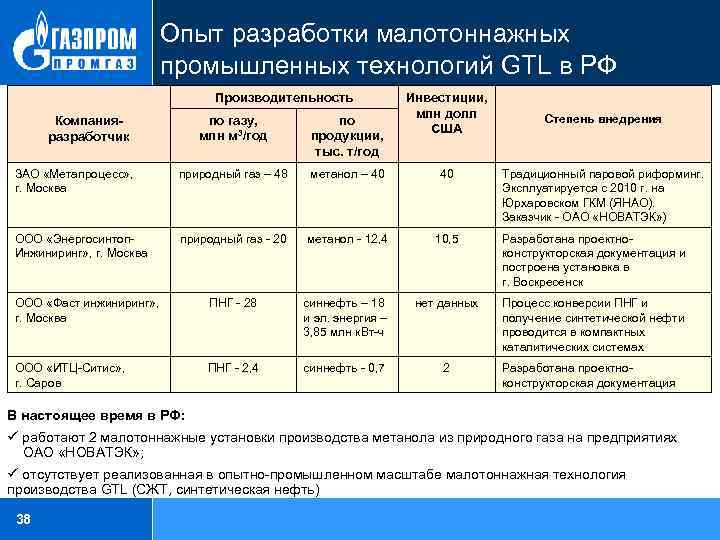

Опыт разработки малотоннажных промышленных технологий GTL в РФ Производительность Инвестиции, млн долл США Степень внедрения по газу, млн м 3/год по продукции, тыс. т/год ЗАО «Метапроцесс» , г. Москва природный газ – 48 метанол – 40 40 ООО «Энергосинтоп. Инжиниринг» , г. Москва природный газ - 20 метанол - 12, 4 10, 5 Разработана проектноконструкторская документация и построена установка в г. Воскресенск ООО «Фаст инжиниринг» , г. Москва ПНГ - 28 синнефть – 18 и эл. энергия – 3, 85 млн к. Вт-ч нет данных Процесс конверсии ПНГ и получение синтетической нефти проводится в компактных каталитических системах ООО «ИТЦ-Ситис» , г. Саров ПНГ - 2, 4 синнефть - 0, 7 2 Компанияразработчик Традиционный паровой риформинг. Эксплуатируется с 2010 г. на Юрхаровском ГКМ (ЯНАО). Заказчик - ОАО «НОВАТЭК» ) Разработана проектноконструкторская документация В настоящее время в РФ: ü работают 2 малотоннажные установки производства метанола из природного газа на предприятиях ОАО «НОВАТЭК» ; ü отсутствует реализованная в опытно-промышленном масштабе малотоннажная технология производства GTL (СЖТ, синтетическая нефть) 38
Основные технические показатели технологий ароматизации ПНГ Фирма - разработчик процесса BP и UOP процесс Cyclar НИЦ «Цеосит» , г. Новосибирск процесс Цеоформинг Температура, С 425 – 540 Давление, МПа Выход продукта, масс. % Показатель Катализатор ООО «САПРНефтехим» , г. Москва процесс САПР ИХН СО РАН, г. Томск процесс Газар Рус. Газинжиниринг, г. Подольск 450 - 600 500 - 550 480 - 560 0, 9 - 1, 0 1 - 2 0, 2 - 0, 4 До 7 60 - 65 55 - 60 60 - 65 Цеолит, модифицированный галием Цеолит H-ZSM-5, модифицированный галием Модифицированный цеолитный катализатор Галий содержащий цеолит Нанопористый материал, обработанный галием или цинком Технологии, разрабатываемые российскими фирмами, могут быть реализованы в опытно-промышленном масштабе с использованием отечественного оборудования 39

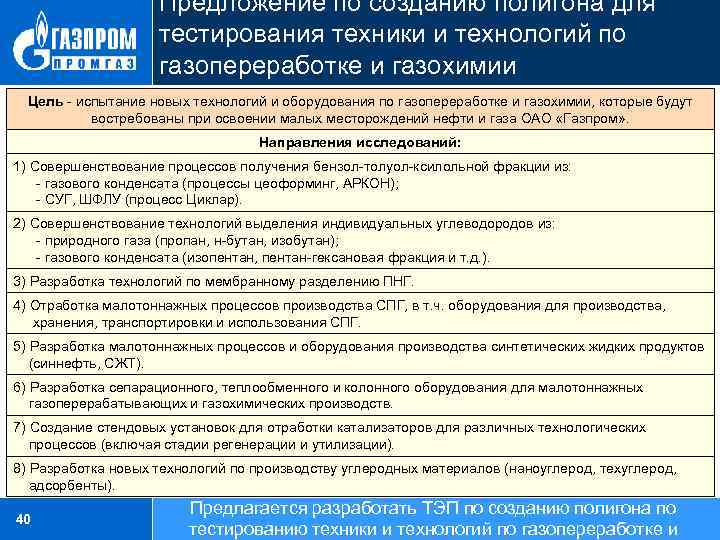

Предложение по созданию полигона для тестирования техники и технологий по газопереработке и газохимии Цель - испытание новых технологий и оборудования по газопереработке и газохимии, которые будут востребованы при освоении малых месторождений нефти и газа ОАО «Газпром» . Направления исследований: 1) Совершенствование процессов получения бензол-толуол-ксилольной фракции из: - газового конденсата (процессы цеоформинг, АРКОН); - СУГ, ШФЛУ (процесс Циклар). 2) Совершенствование технологий выделения индивидуальных углеводородов из: - природного газа (пропан, н-бутан, изобутан); - газового конденсата (изопентан, пентан-гексановая фракция и т. д. ). 3) Разработка технологий по мембранному разделению ПНГ. 4) Отработка малотоннажных процессов производства СПГ, в т. ч. оборудования для производства, хранения, транспортировки и использования СПГ. 5) Разработка малотоннажных процессов и оборудования производства синтетических жидких продуктов (синнефть, СЖТ). 6) Разработка сепарационного, теплообменного и колонного оборудования для малотоннажных газоперерабатывающих и газохимических производств. 7) Создание стендовых установок для отработки катализаторов для различных технологических процессов (включая стадии регенерации и утилизации). 8) Разработка новых технологий по производству углеродных материалов (наноуглерод, техуглерод, адсорбенты). 40 Предлагается разработать ТЭП по созданию полигона по тестированию техники и технологий по газопереработке и

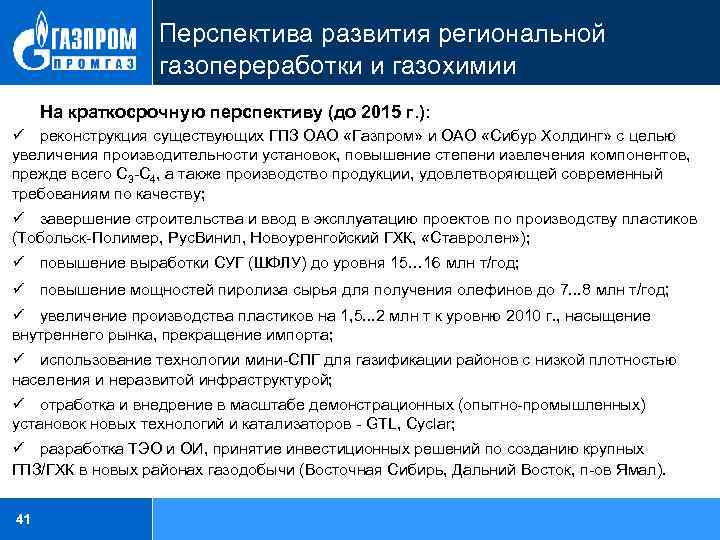

Перспектива развития региональной газопереработки и газохимии На краткосрочную перспективу (до 2015 г. ): ü реконструкция существующих ГПЗ ОАО «Газпром» и ОАО «Сибур Холдинг» с целью увеличения производительности установок, повышение степени извлечения компонентов, прежде всего С 3 -С 4, а также производство продукции, удовлетворяющей современный требованиям по качеству; ü завершение строительства и ввод в эксплуатацию проектов по производству пластиков (Тобольск-Полимер, Рус. Винил, Новоуренгойский ГХК, «Ставролен» ); ü повышение выработки СУГ (ШФЛУ) до уровня 15… 16 млн т/год; ü повышение мощностей пиролиза сырья для получения олефинов до 7. . . 8 млн т/год; ü увеличение производства пластиков на 1, 5. . . 2 млн т к уровню 2010 г. , насыщение внутреннего рынка, прекращение импорта; ü использование технологии мини-СПГ для газификации районов с низкой плотностью населения и неразвитой инфраструктурой; ü отработка и внедрение в масштабе демонстрационных (опытно-промышленных) установок новых технологий и катализаторов - GTL, Cyclar; ü разработка ТЭО и ОИ, принятие инвестиционных решений по созданию крупных ГПЗ/ГХК в новых районах газодобычи (Восточная Сибирь, Дальний Восток, п-ов Ямал). 41

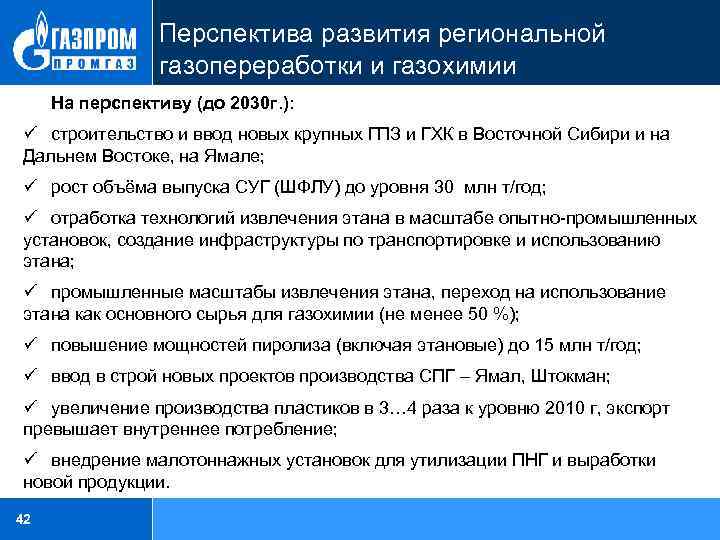

Перспектива развития региональной газопереработки и газохимии На перспективу (до 2030 г. ): ü строительство и ввод новых крупных ГПЗ и ГХК в Восточной Сибири и на Дальнем Востоке, на Ямале; ü рост объёма выпуска СУГ (ШФЛУ) до уровня 30 млн т/год; ü отработка технологий извлечения этана в масштабе опытно-промышленных установок, создание инфраструктуры по транспортировке и использованию этана; ü промышленные масштабы извлечения этана, переход на использование этана как основного сырья для газохимии (не менее 50 %); ü повышение мощностей пиролиза (включая этановые) до 15 млн т/год; ü ввод в строй новых проектов производства СПГ – Ямал, Штокман; ü увеличение производства пластиков в 3… 4 раза к уровню 2010 г, экспорт превышает внутреннее потребление; ü внедрение малотоннажных установок для утилизации ПНГ и выработки новой продукции. 42
Предложения по участию ОАО «Газпромгаз» в реализации Концепции ü Национальный проект газификации, реализуемый в ОАО «Газпромгаз» , тесно связан с проблемой региональной газопереработки и газохимии. ü В ОАО «Газпромгаз» должна быть разработана Генеральная схема размещения объектов газопереработки и газохимии в РФ, включая освоение малых и средних месторождений нефти и газа и создание инфраструктуры поставки сырья для газохимических производств. ü Необходимо разработать геоинформационную систему по объектам и продуктам газопереработки и газохимии. ü Разработка инновационных техники и технологий для газопереработки и газохимии. ü Создание полигона для тестирования инновационных техники и технологий, а также оборудования, предлагаемых машиностроительными компаниями. ü Создать отраслевой экспертный совет из специалистов и возложить на него функции отбора прогрессивных техник и технологий по переработке углеводородного сырья с получением товарных продуктов. ü Учитывая важность проблемы в целом для экономики ОАО «Газпром» и России, создать Научно-Технический Центр «Региональной газопереработки и газохимии» в ОАО «Газпромгаз» . 43
Предложения в проект решения Бюро Научно-технического совета Ø Одобрить основные положения доклада «Концепция развития региональной газопереработки и газохимии в Российской Федерации на период до 2030 года» Ø Поручить ОАО «Газпромгаз» доработать Концепцию с учётом замечаний и предложений при обсуждении и представить на утверждение Председателю Правления ОАО «Газпром» А. Б. Миллеру Ø Поручить ОАО «Газпромгаз» представить в 1 квартале 2011 года предложения в Департамент стратегического развития ОАО «Газпром» по финансированию данной работы Ø Департаменту стратегического развития обратиться к Председателю Правления ОАО «Газпром» А. Б. Миллеру о включении данной работы в Программу НИОКР на 2011 год Ø Учитывая общероссийский масштаб и значимость представленной Концепции, представить разделы Концепции как основу для использования при работе в рамках технологической платформы «Глубокая переработка углеводородного сырья» 44
СПАСИБО ЗА ВНИМАНИЕ 45
