Отклонения и допуски форм Отклонения и допуски

Отклонения и допуски форм

Отклонения и допуски форм (ГОСТ 24462 -83) Средний профиль поверхности

ОТКЛОНЕНИЯ ОТ ПРЯМОЛИНЕЙНОСТИ И ДОПУСКИ ПРЯМОЛИНЕЙНОСТИ Отклонение от прямолинейности в плоскости Выпуклость Вогнутость

ОТКЛОНЕНИЯ ОТ ПРЯМОЛИНЕЙНОСТИ И ДОПУСКИ ПРЯМОЛИНЕЙНОСТИ Отклонение от прямолинейности оси (или линии) в пространстве Отклонение от прямолинейности оси (или линии) в заданном направлении

ОТКЛОНЕНИЕ ОТ ПЛОСКОСТНОСТИ И ДОПУСКИ ПЛОСКОСТНОСТИ Отклонение от плоскостности Поле допуска плоскостности

ОТКЛОНЕНИЕ ОТ ПЛОСКОСТНОСТИ И ДОПУСКИ ПЛОСКОСТНОСТИ Выпуклость Вогнутость

ОТКЛОНЕНИЕ ОТ КРУГЛОСТИ И ДОПУСКИ КРУГЛОСТИ Отклонение от круглости Овальность

ОТКЛОНЕНИЕ ОТ КРУГЛОСТИ И ДОПУСКИ КРУГЛОСТИ Огранка Поле допуска круглости

ОТКЛОНЕНИЯ ОТ ЦИЛИНДРИЧНОСТИ И ДОПУСКИ ЦИЛИНДРИЧНОСТИ Отклонение от цилиндричности Допуск цилиндричности

ОТКЛОНЕНИЕ И ДОПУСК ПРОФИЛЯ ПРОДОЛЬНОГО СЕЧЕНИЯ ЦИЛИНДРИЧЕСКОЙ ПОВЕРХНОСТИ Отклонение профиля продольного сечения цилиндрической поверхности Конусообразность

ОТКЛОНЕНИЕ И ДОПУСК ПРОФИЛЯ ПРОДОЛЬНОГО СЕЧЕНИЯ ЦИЛИНДРИЧЕСКОЙ ПОВЕРХНОСТИ Бочкообразность Седлообразность

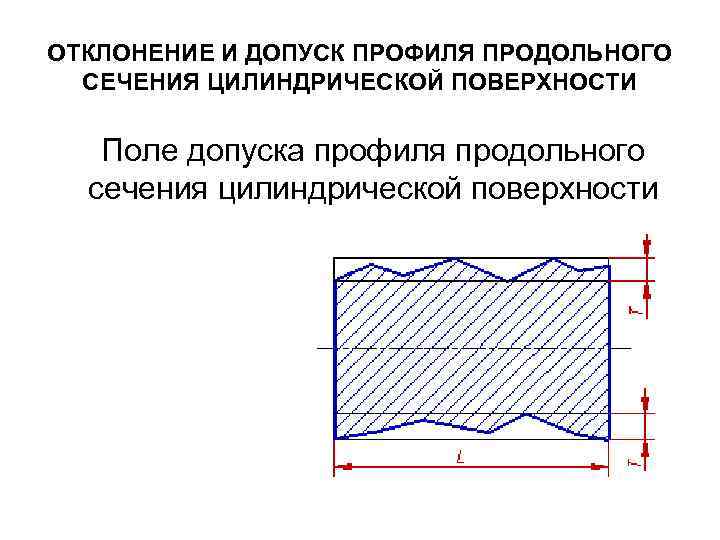

ОТКЛОНЕНИЕ И ДОПУСК ПРОФИЛЯ ПРОДОЛЬНОГО СЕЧЕНИЯ ЦИЛИНДРИЧЕСКОЙ ПОВЕРХНОСТИ Поле допуска профиля продольного сечения цилиндрической поверхности

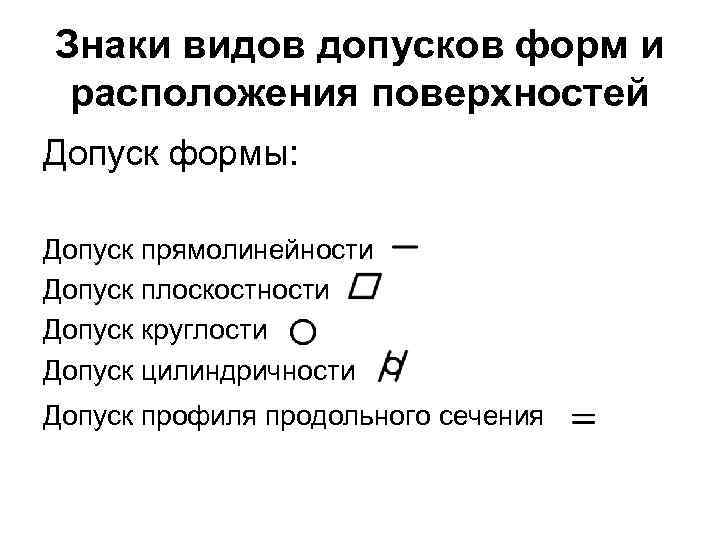

Знаки видов допусков форм и расположения поверхностей Допуск формы: Допуск прямолинейности Допуск плоскостности Допуск круглости Допуск цилиндричности Допуск профиля продольного сечения

Знаки видов допусков форм и расположения поверхностей Допуск расположения : Допуск параллельности Допуск перпендикулярности Допуск наклона Допуск соосности Допуск симметричности Позиционный допуск Допуск пересечения осей

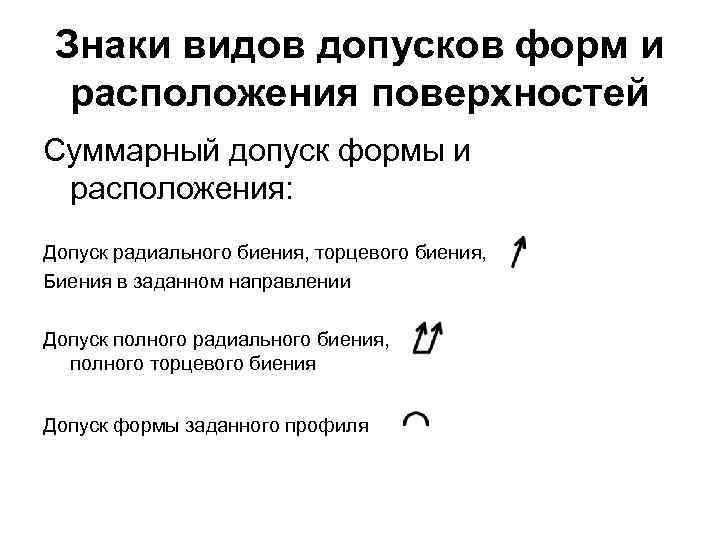

Знаки видов допусков форм и расположения поверхностей Суммарный допуск формы и расположения: Допуск радиального биения, торцевого биения, Биения в заданном направлении Допуск полного радиального биения, полного торцевого биения Допуск формы заданного профиля

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ (ГОСТ 2789 -73) Типы направлений неровностей Тип направления неровностей Параллельное Перпендикулярное Перекрещивающиеся Произвольное Кругообразное Радиальное Схематичное изображение

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ (ГОСТ 2789 -73)

Структура обозначения шероховатости поверхности

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ (ГОСТ 2789 -73) Обозначение шероховатости поверхности без указания способа обработки Обозначение шероховатости поверхности при образовании которой обязательно удаление слоя материала Обозначение шероховатости поверхности при образовании которой осуществляется без удаления слоя материала

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ (ГОСТ 2789 -73) • При указании наибольшего значения параметра шероховатости в обозначении приводят параметр шероховатости без предельных отклонений, например: , • При указании наименьшего значения параметра шероховатости после обозначения параметра следует указывать «min» , например: ,

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ (ГОСТ 2789 -73) • Параметр высоты неровностей профиля • Параметр шага неровностей профиля • Относительная опорная длина профиля

Тип направление неровностей, изображение и обозначение Схематичное изображение Обозначение

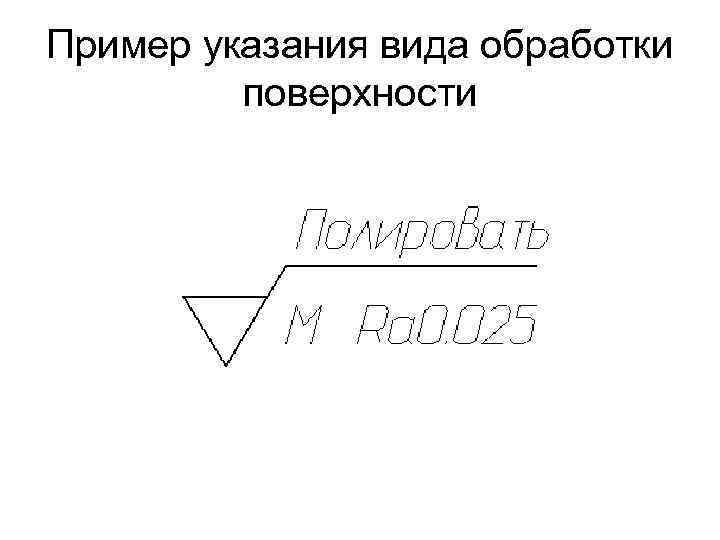

Пример указания вида обработки поверхности

Пример упрощенного обозначения шероховатости поверхности

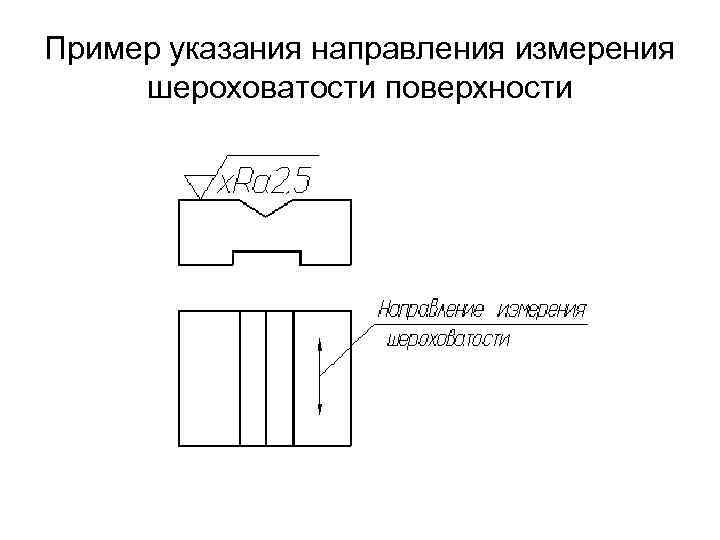

Пример указания направления измерения шероховатости поверхности

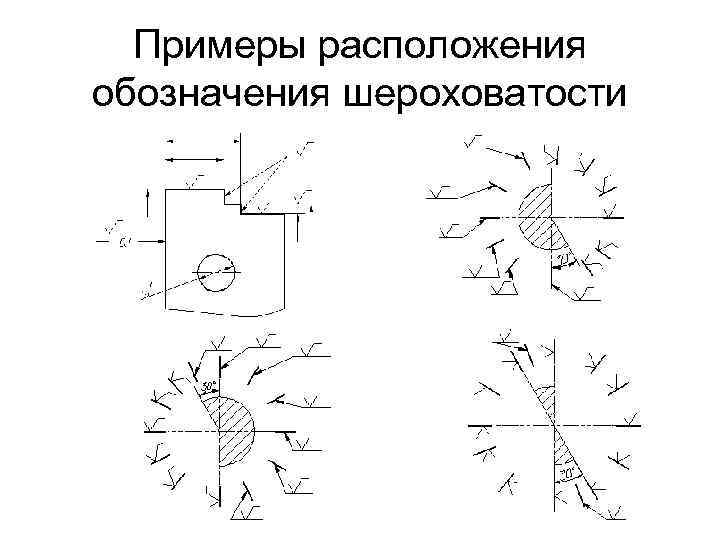

Примеры расположения обозначения шероховатости

Примеры обозначения и указания шероховатости

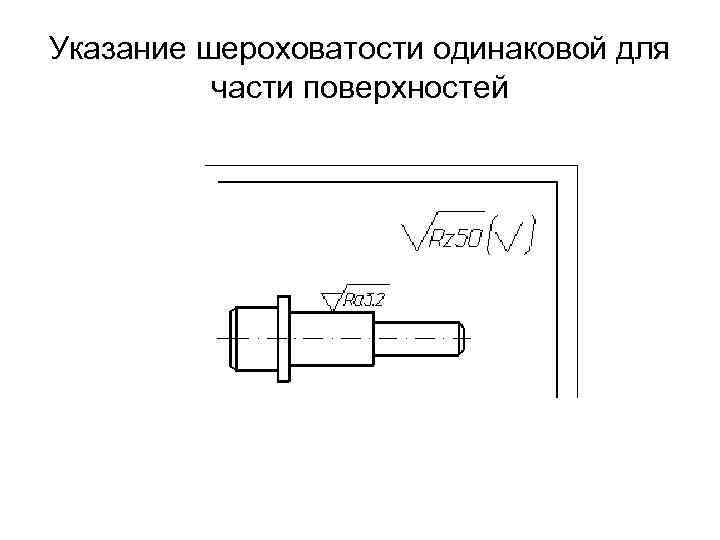

Указание шероховатости одинаковой для части поверхностей

Указание шероховатости, когда большая часть поверхности не обрабатывается по этому чертежу

Пример обозначения различной шероховатости на одной поверхности

Примеры обозначения шероховатости рабочих поверхностей зубьев

Обозначение шероховатости поверхности резьбы Профиля резьбы Внутренней конической Наружной резьбы Внутренней

Обозначение одинаковой шероховатости поверхностей образующих замкнутый контур плавно переходящих одна в другую сложной формы имеющей одинаковую шероховатость
