ØТехническим рисунком называется изображение, выполненное от руки с глазомерным соблюдением размеров, но при соблюдении правил аксонометрии. ØТехнический рисунок начинается с нанесения на чертеже осей, расположенных под соответствующими углами. ØПоскольку технический рисунок выполняется от руки, для него желательно использовать бумагу в клетку.
Рисунок сначала выполняют тонкими штриховыми линиями, намечая форму изображаемого предмета. Затем нужные штриховые линии (контуры предмета) обводят, аксонометрические оси и вспомогательные линии не стирают. Выполнение технического рисунка хорошего качества требует наличие хорошего глазомера и графических навыков при выполнении различных фактур.

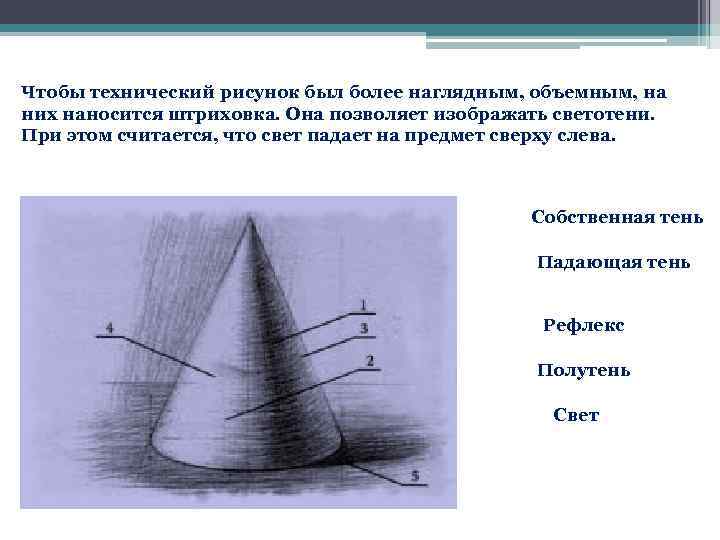

Чтобы технический рисунок был более наглядным, объемным, на них наносится штриховка. Она позволяет изображать светотени. При этом считается, что свет падает на предмет сверху слева. Собственная тень Падающая тень Рефлекс Полутень Свет

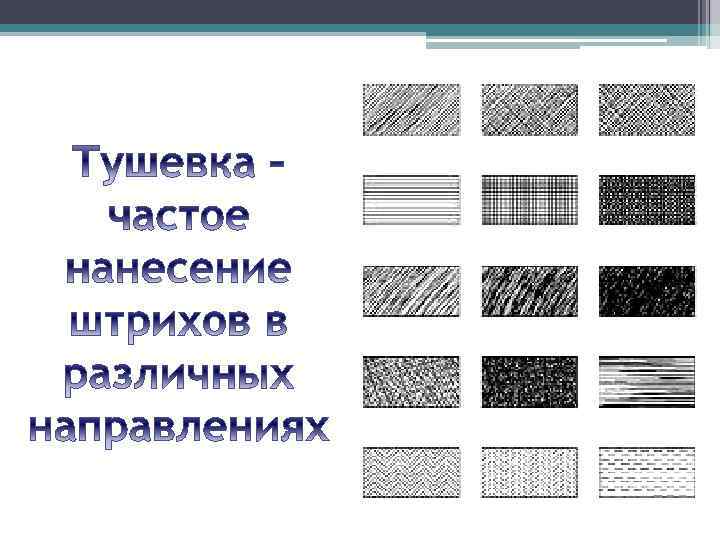

Штриховка – наносится тонкими линиями, которые повторяют форму предмета Шрафировка – перекрестная штриховка
