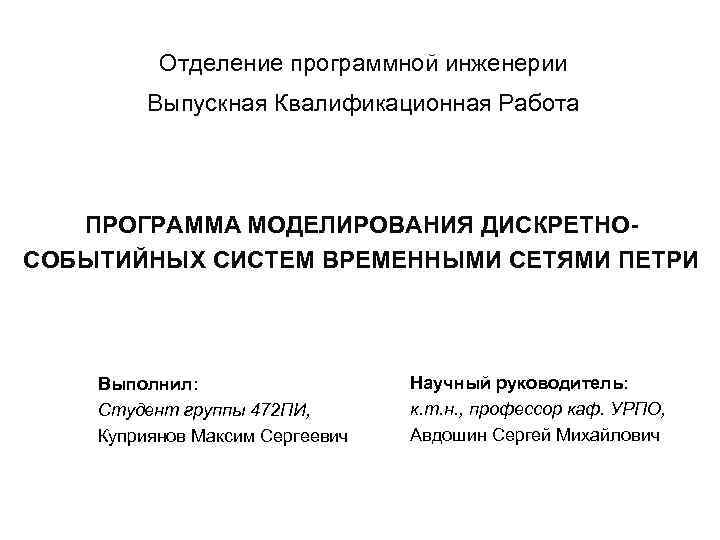

Отделение программной инженерии Выпускная Квалификационная Работа ПРОГРАММА МОДЕЛИРОВАНИЯ ДИСКРЕТНОСОБЫТИЙНЫХ СИСТЕМ ВРЕМЕННЫМИ СЕТЯМИ ПЕТРИ Выполнил: Студент группы 472 ПИ, Куприянов Максим Сергеевич Научный руководитель: к. т. н. , профессор каф. УРПО, Авдошин Сергей Михайлович Кафедра УРПО, НИУ-ВШЭ, Москва, 2014

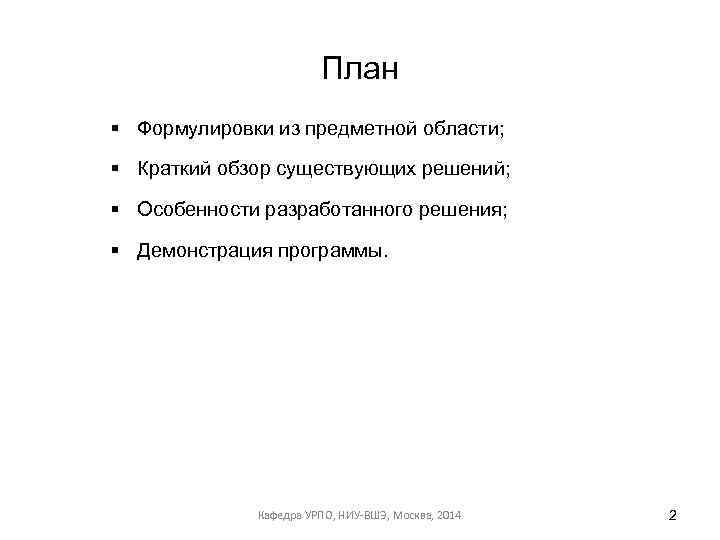

План § Формулировки из предметной области; § Краткий обзор существующих решений; § Особенности разработанного решения; § Демонстрация программы. Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 2

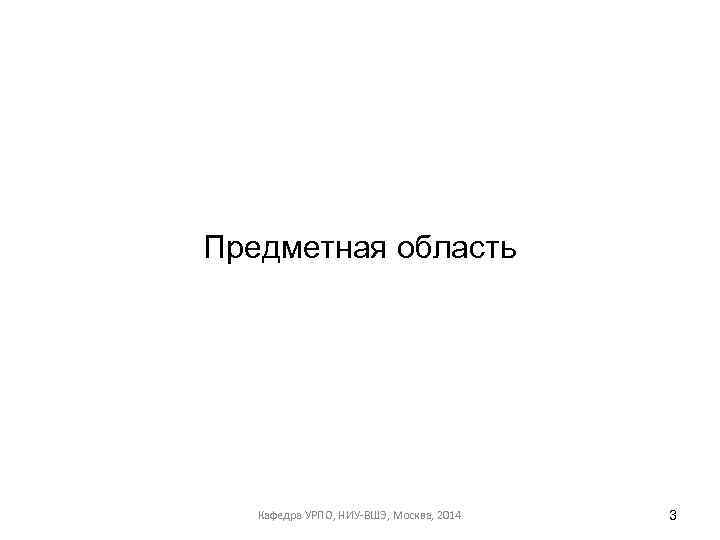

Предметная область Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 3

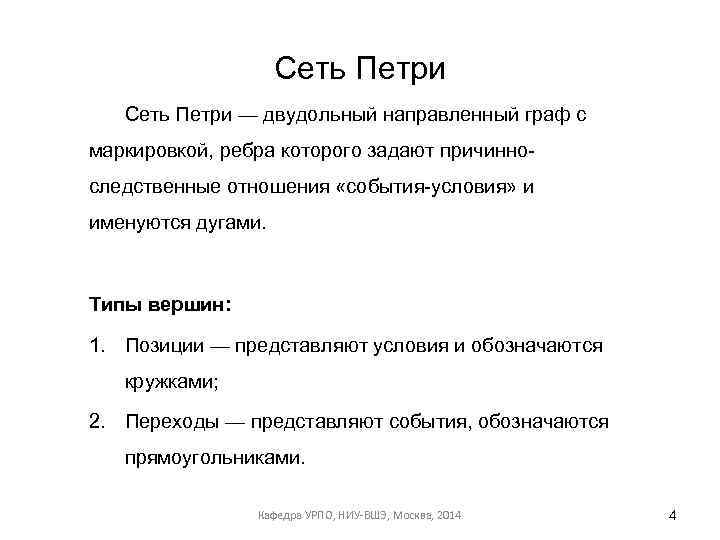

Сеть Петри — двудольный направленный граф с маркировкой, ребра которого задают причинноследственные отношения «события-условия» и именуются дугами. Типы вершин: 1. Позиции — представляют условия и обозначаются кружками; 2. Переходы — представляют события, обозначаются прямоугольниками. Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 4

Сеть Петри Динамика сетей задаётся при помощи маркировки позиций фишками. Переход срабатывает только тогда, когда во всех входящих позициях есть минимум одна фишка. Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 5

Временные сети Петри Подкласс сетей Петри, в которых допустимо маркировать вершины параметром временной задержки (holding time). Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 6

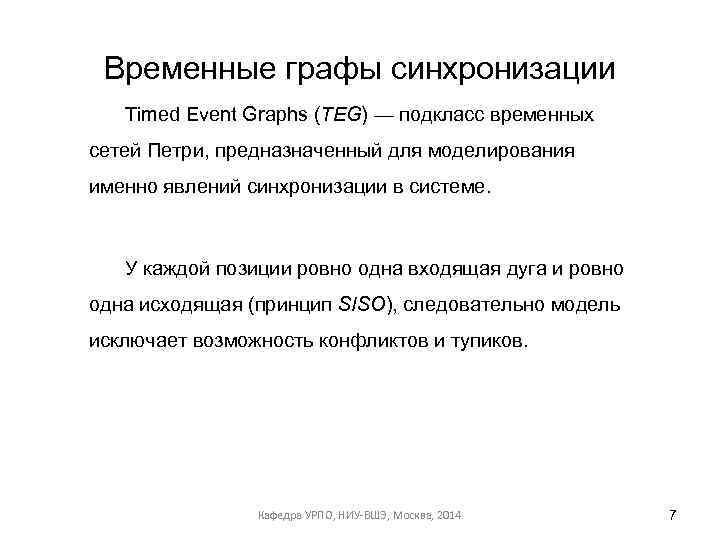

Временные графы синхронизации Timed Event Graphs (TEG) — подкласс временных сетей Петри, предназначенный для моделирования именно явлений синхронизации в системе. У каждой позиции ровно одна входящая дуга и ровно одна исходящая (принцип SISO), следовательно модель исключает возможность конфликтов и тупиков. Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 7

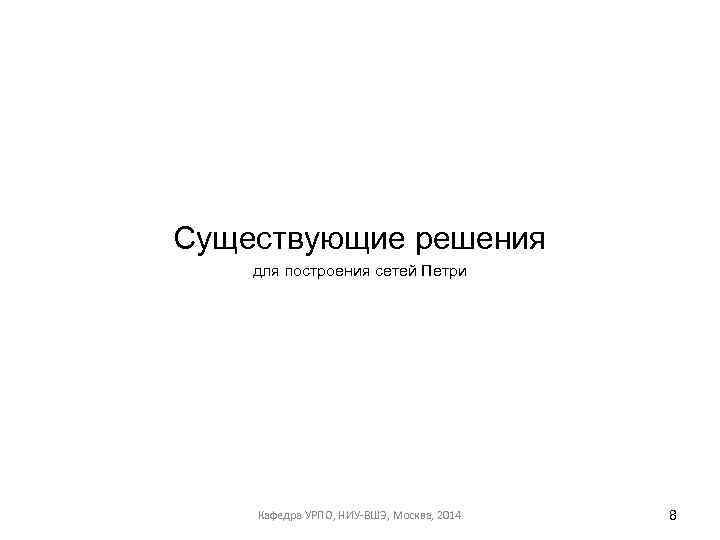

Существующие решения для построения сетей Петри Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 8

Petri Net Toolbox Плюсы: § Поддержка различных наборов правил (типов сетей); § Есть интеграция с математическим аппаратом max-plus. Минусы: § Плагин является платным, исходный код недоступен; § MATLAB платный и громоздкий; § Интерфейс программы всё равно нуждается в переработке. Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 9

Petri Net Toolbox Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 10

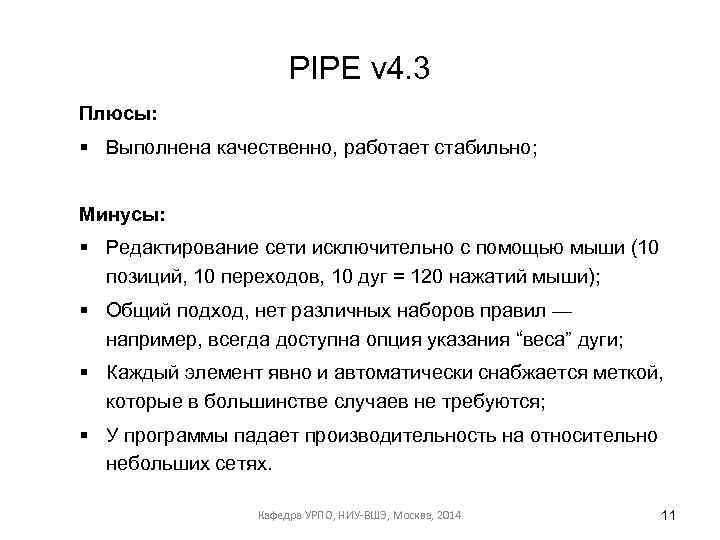

PIPE v 4. 3 Плюсы: § Выполнена качественно, работает стабильно; Минусы: § Редактирование сети исключительно с помощью мыши (10 позиций, 10 переходов, 10 дуг = 120 нажатий мыши); § Общий подход, нет различных наборов правил — например, всегда доступна опция указания “веса” дуги; § Каждый элемент явно и автоматически снабжается меткой, которые в большинстве случаев не требуются; § У программы падает производительность на относительно небольших сетях. Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 11

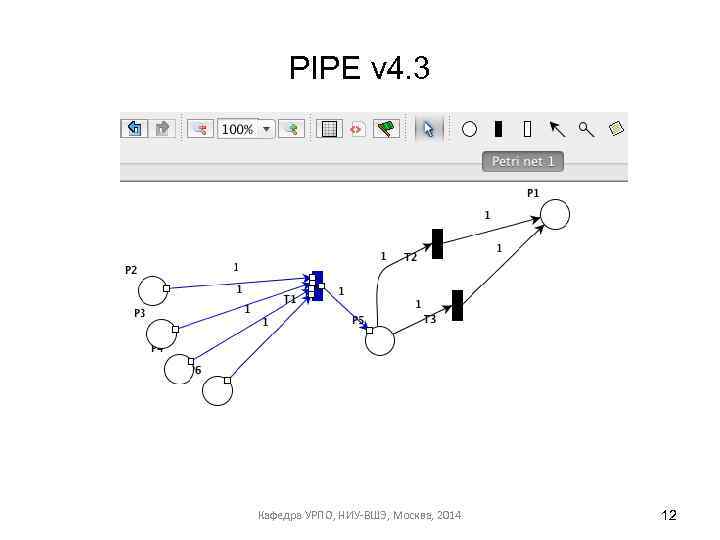

PIPE v 4. 3 Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 12

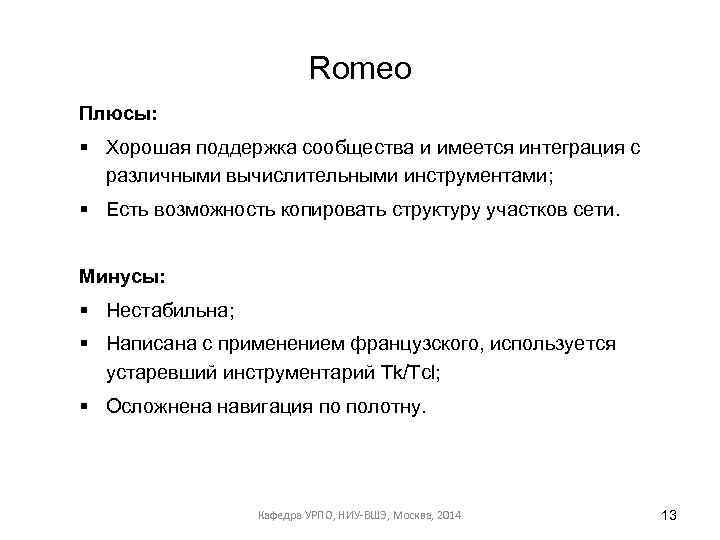

Romeo Плюсы: § Хорошая поддержка сообщества и имеется интеграция с различными вычислительными инструментами; § Есть возможность копировать структуру участков сети. Минусы: § Нестабильна; § Написана с применением французского, используется устаревший инструментарий Tk/Tcl; § Осложнена навигация по полотну. Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 13

Romeo Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 14

Особенности реализации Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 15

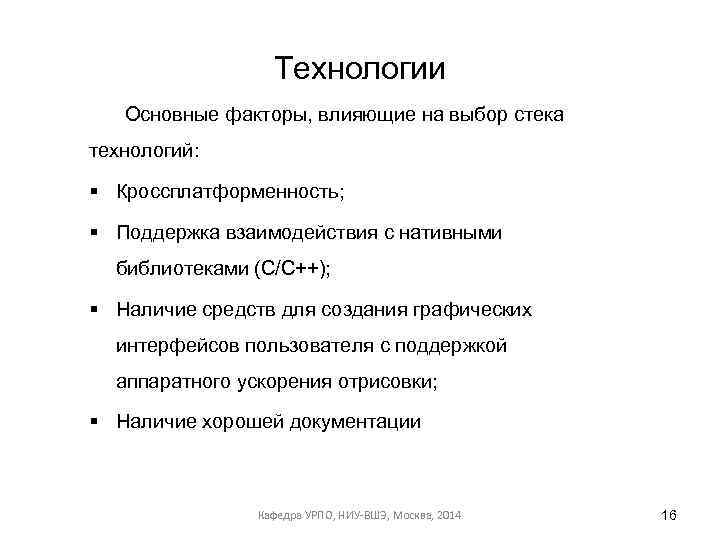

Технологии Основные факторы, влияющие на выбор стека технологий: § Кроссплатформенность; § Поддержка взаимодействия с нативными библиотеками (C/C++); § Наличие средств для создания графических интерфейсов пользователя с поддержкой аппаратного ускорения отрисовки; § Наличие хорошей документации Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 16

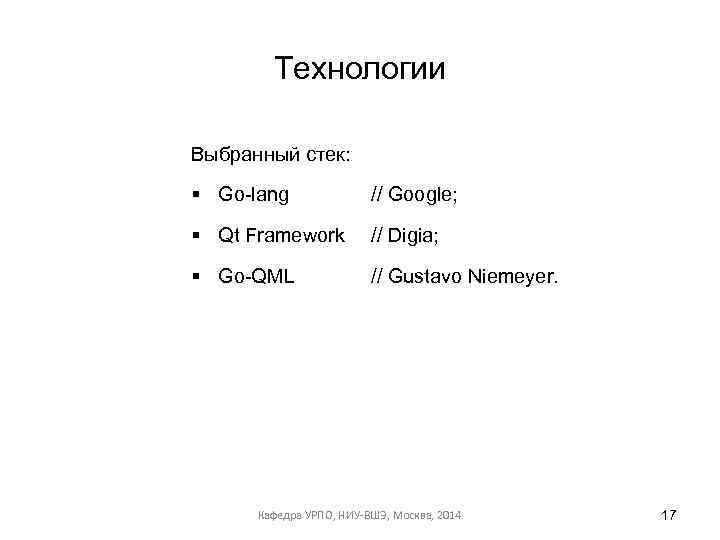

Технологии Выбранный стек: § Go-lang // Google; § Qt Framework // Digia; § Go-QML // Gustavo Niemeyer. Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 17

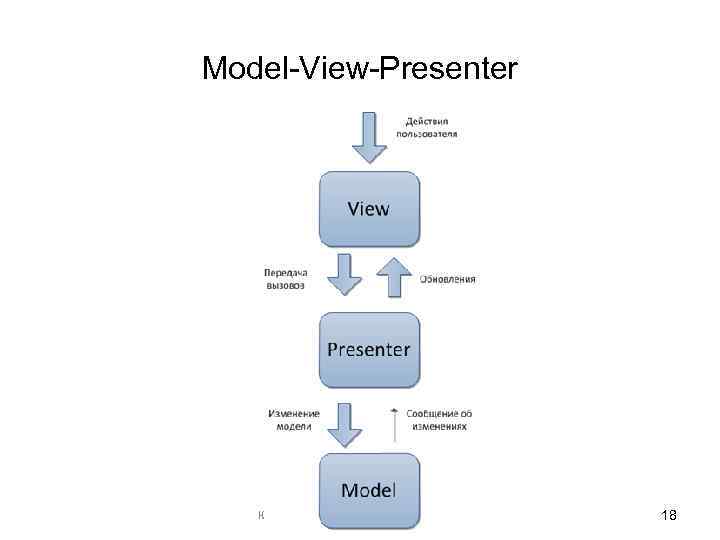

Model-View-Presenter Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 18

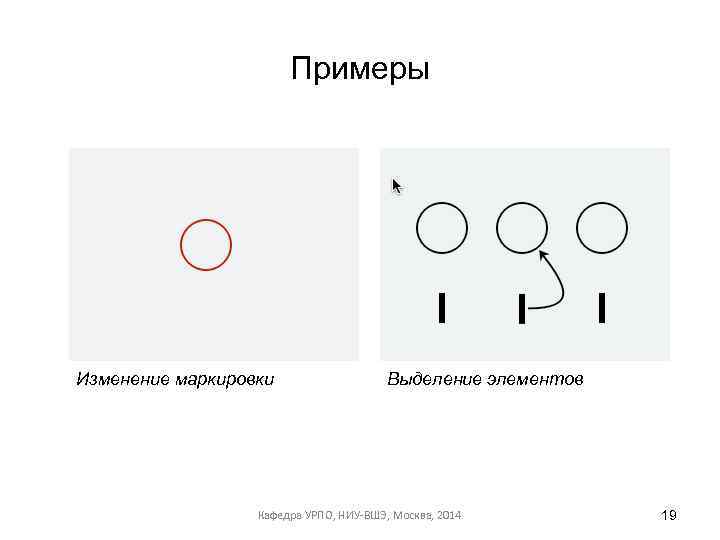

Примеры Изменение маркировки Выделение элементов Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 19

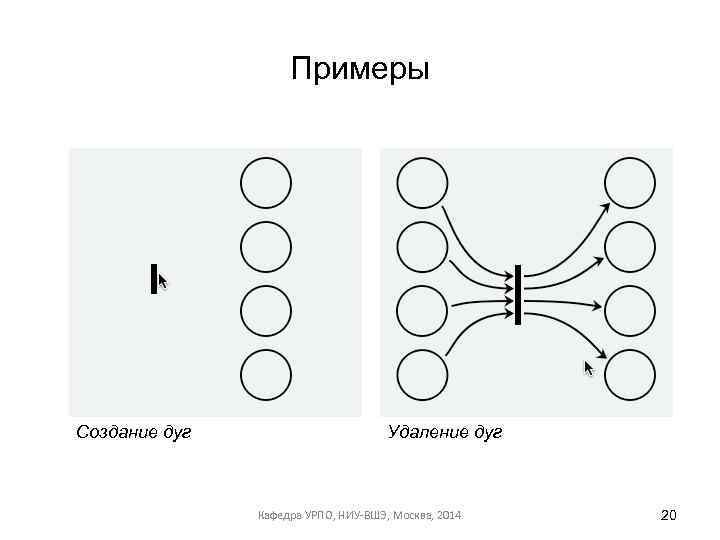

Примеры Создание дуг Удаление дуг Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 20

Примеры Вспомогательные линии Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 21

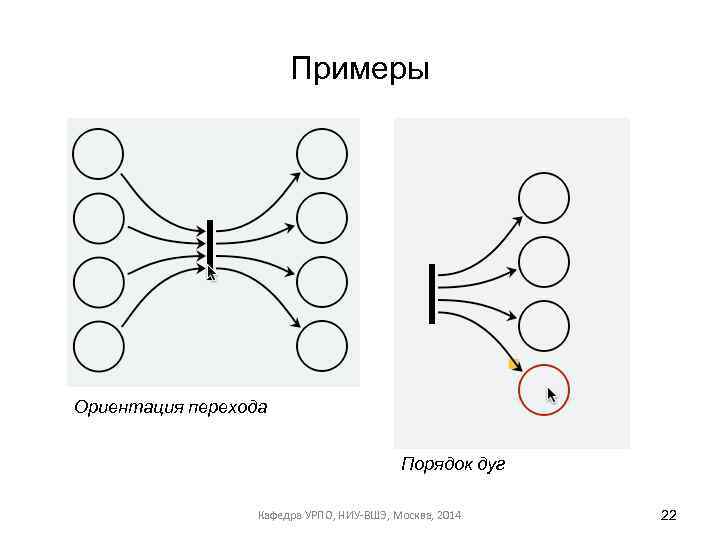

Примеры Ориентация перехода Порядок дуг Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 22

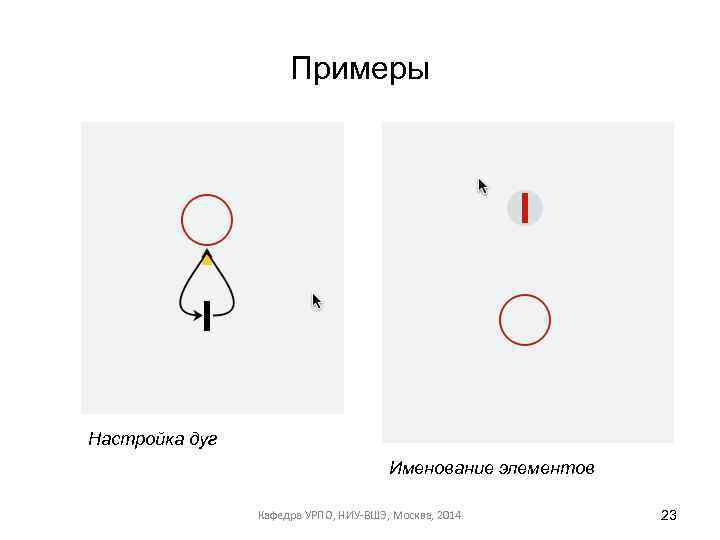

Примеры Настройка дуг Именование элементов Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 23

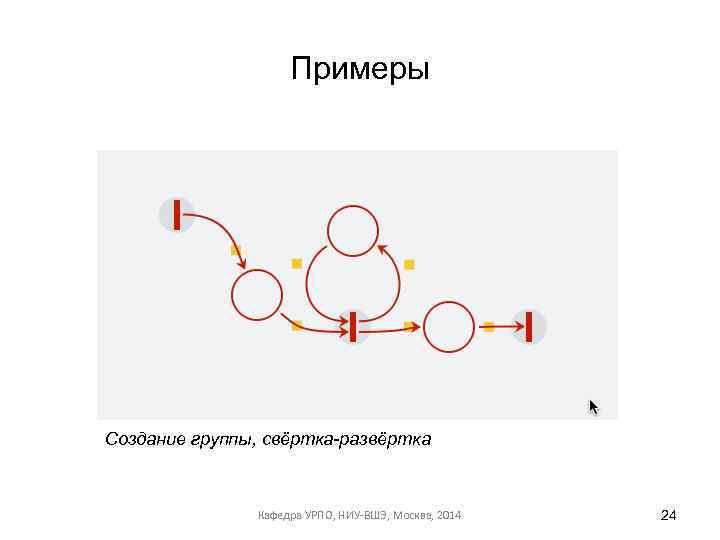

Примеры Создание группы, свёртка-развёртка Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 24

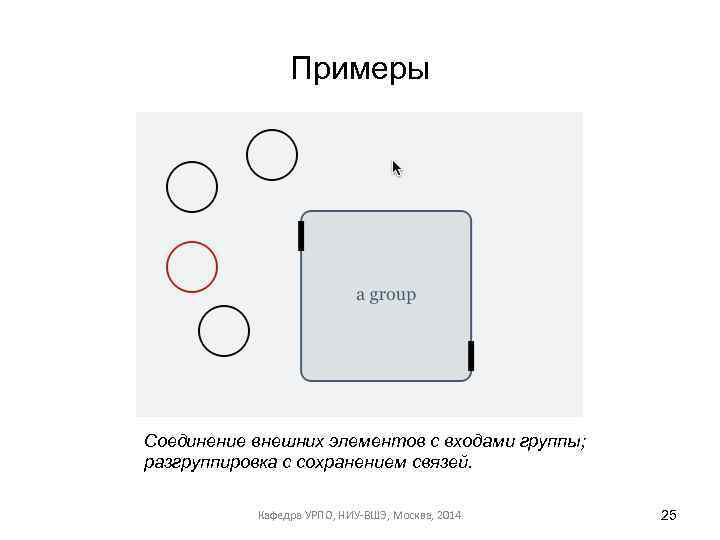

Примеры Соединение внешних элементов с входами группы; разгруппировка с сохранением связей. Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 25

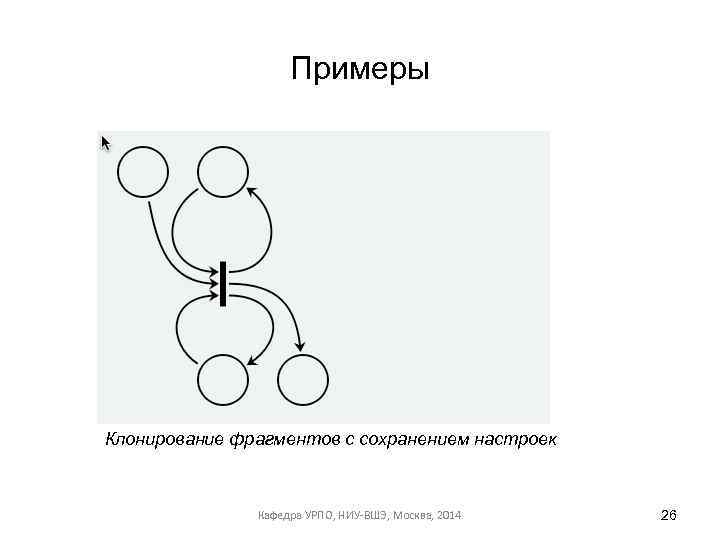

Примеры Клонирование фрагментов с сохранением настроек Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 26

Примеры Клонирование группы с сохранением внешних соединений Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 27

Демонстрация программы Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 28

Систолические структуры ВС В основе систолических структур вычислительных систем лежит принцип пропускания данных через большое количество процессорных элементов, перед возвратом результатов вычислений в память. Фон-неймановская структура Систолическая структура Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 29

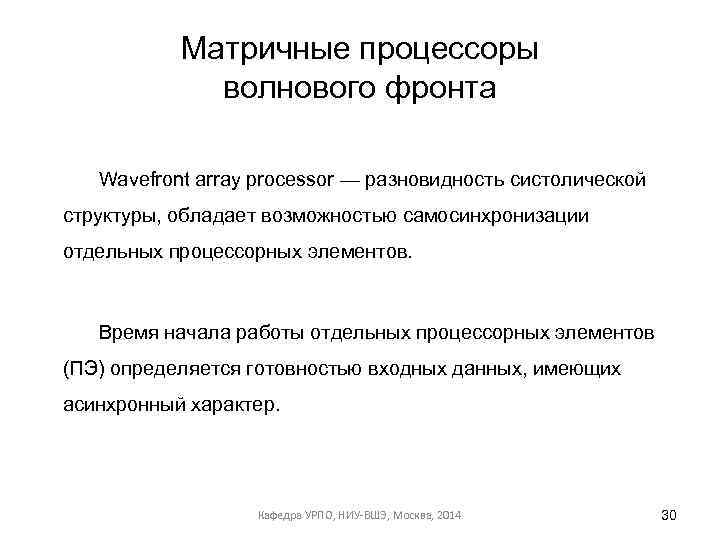

Матричные процессоры волнового фронта Wavefront array processor — разновидность систолической структуры, обладает возможностью самосинхронизации отдельных процессорных элементов. Время начала работы отдельных процессорных элементов (ПЭ) определяется готовностью входных данных, имеющих асинхронный характер. Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 30

Умножение матриц Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 31

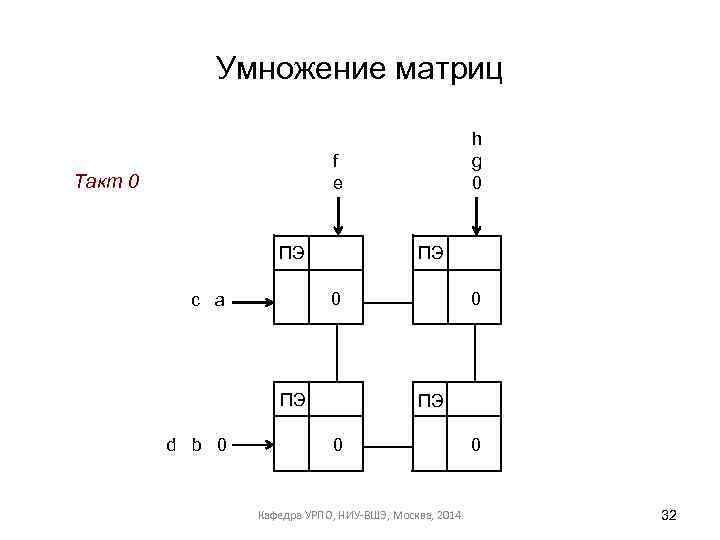

Умножение матриц h g 0 f e Такт 0 ПЭ ПЭ 0 c a ПЭ d b 0 0 ПЭ 0 Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 0 32

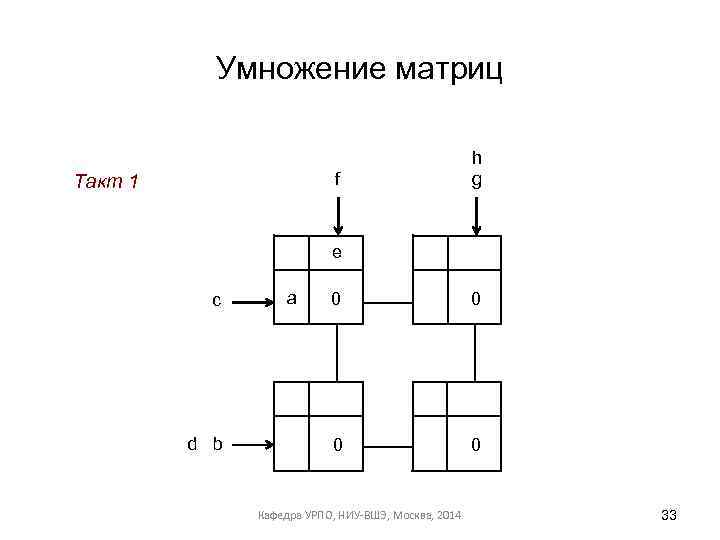

Умножение матриц f Такт 1 h g e c d b a 0 0 Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 33

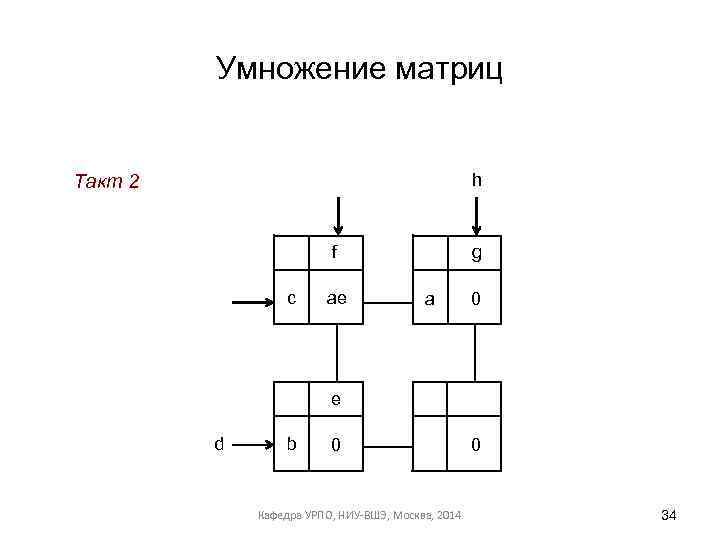

Умножение матриц h Такт 2 f c ae g a 0 e d b 0 Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 0 34

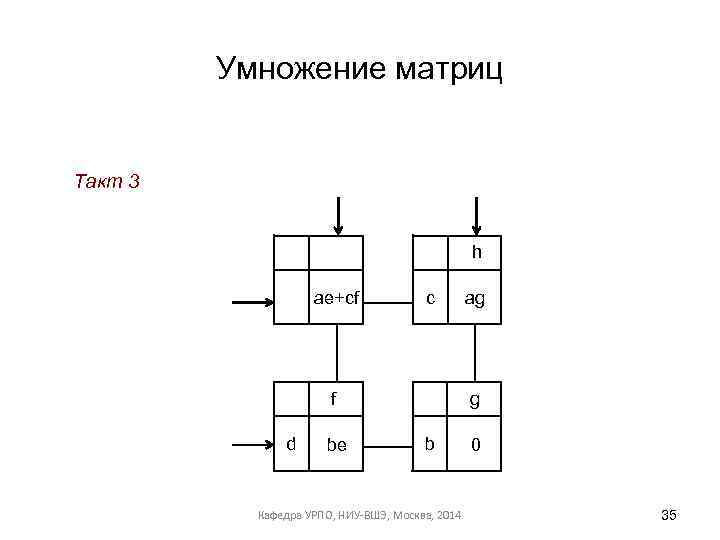

Умножение матриц Такт 3 h ae+cf c g f d be ag b Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 0 35

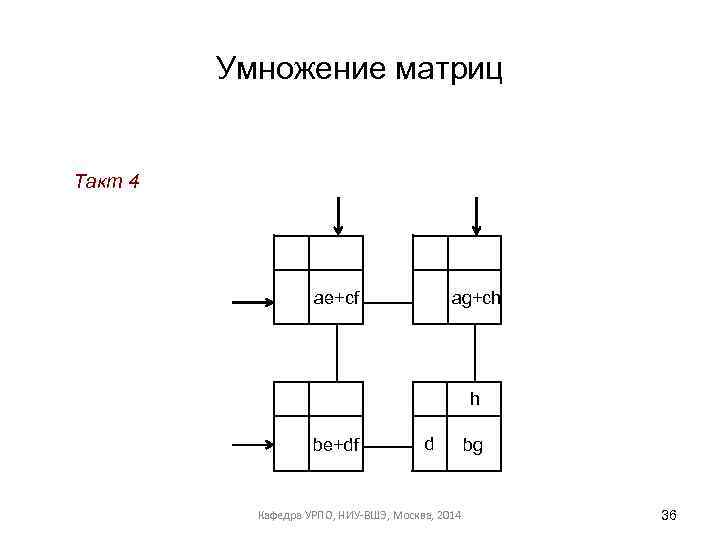

Умножение матриц Такт 4 ag+ch ae+cf h be+df d Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 bg 36

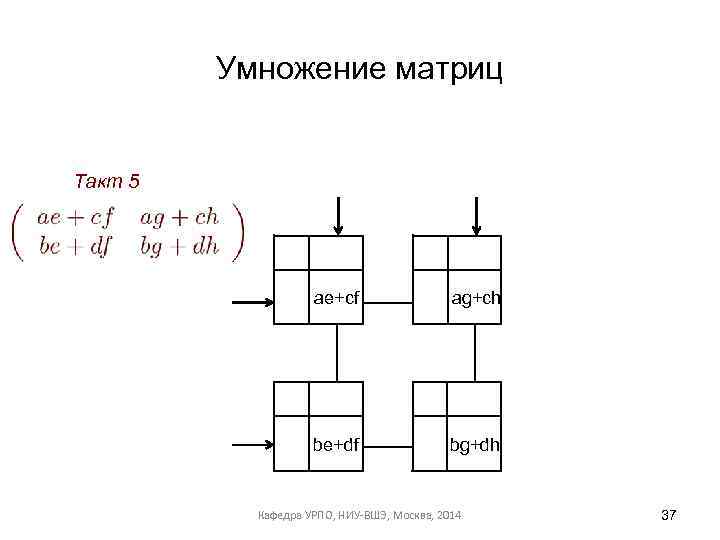

Умножение матриц Такт 5 ae+cf ag+ch be+df bg+dh Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 37

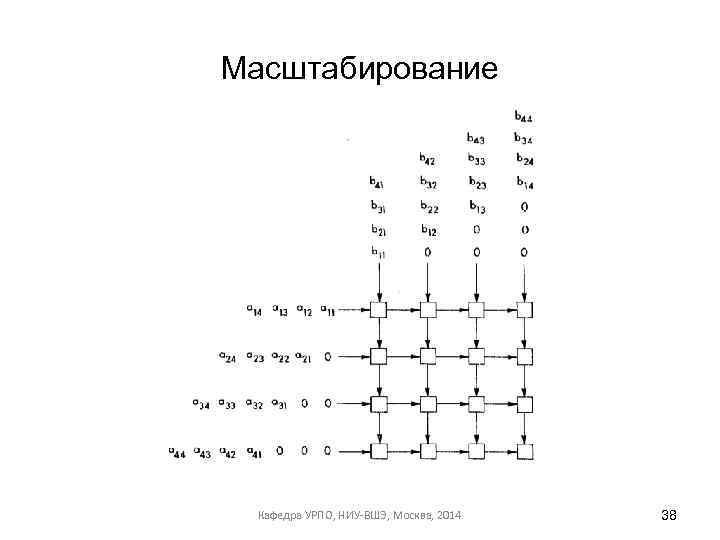

Масштабирование Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 38

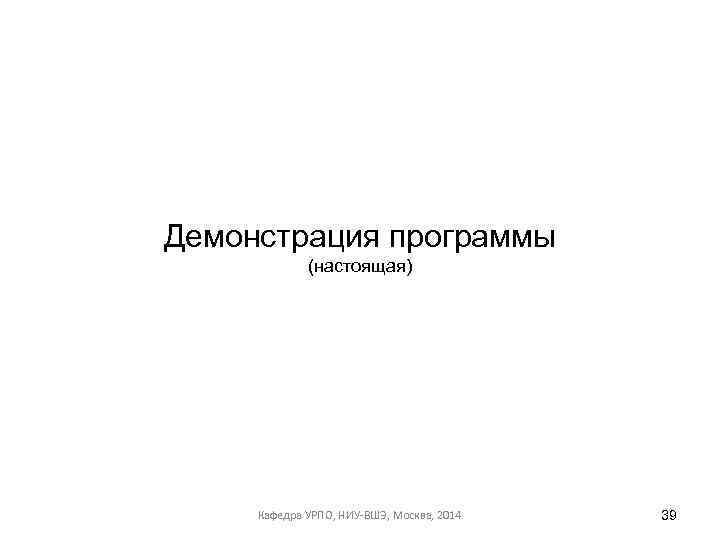

Демонстрация программы (настоящая) Кафедра УРПО, НИУ-ВШЭ, Москва, 2014 39
