ОТДЕЛ СУХОПУТНЫХ ВОЙСК УЧЕБНОГО ВОЕННОГО ЦЕНТРА Дисциплина Устройство

ОТДЕЛ СУХОПУТНЫХ ВОЙСК УЧЕБНОГО ВОЕННОГО ЦЕНТРА Дисциплина «Устройство вооружения и его боевое применение»

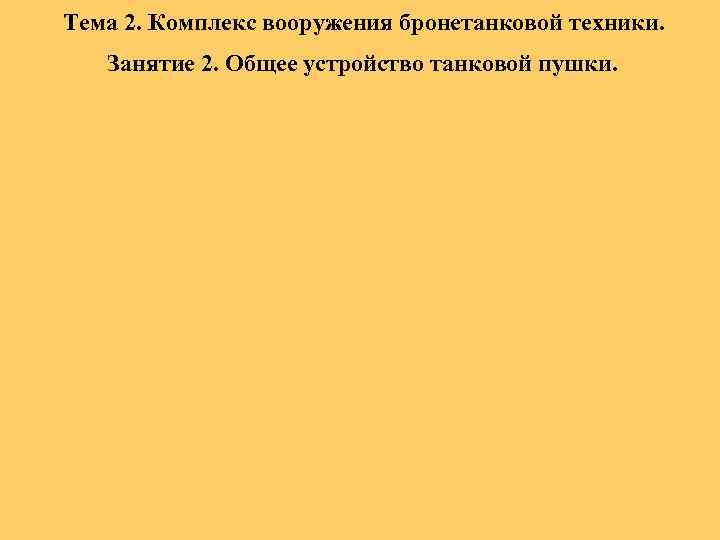

Тема 2. Комплекс вооружения бронетанковой техники. Занятие 2. Общее устройство танковой пушки.

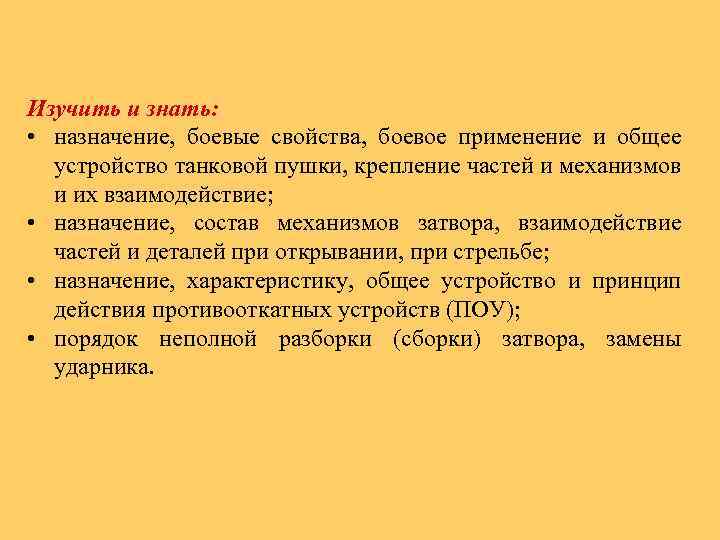

Изучить и знать: • назначение, боевые свойства, боевое применение и общее устройство танковой пушки, крепление частей и механизмов и их взаимодействие; • назначение, состав механизмов затвора, взаимодействие частей и деталей при открывании, при стрельбе; • назначение, характеристику, общее устройство и принцип действия противооткатных устройств (ПОУ); • порядок неполной разборки (сборки) затвора, замены ударника.

1 Учебный вопрос. Назначение, боевые свойства, боевое применение и общее устройство танковой пушки, крепление частей и механизмов, их взаимодействие при стрельбе.

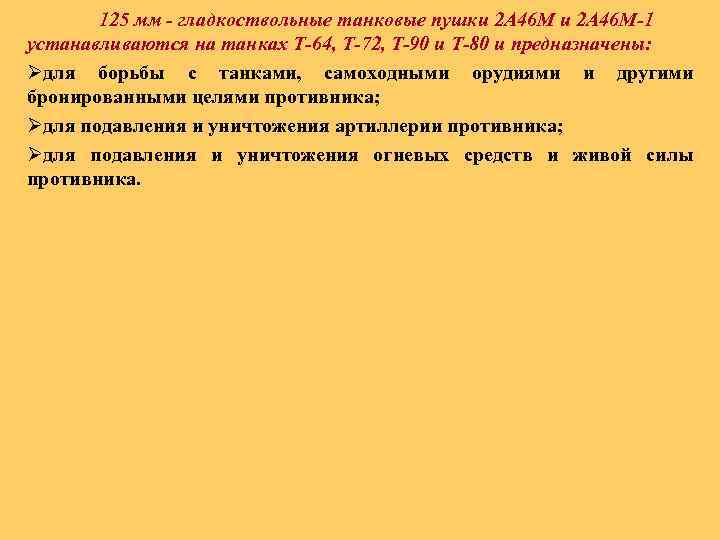

125 мм - гладкоствольные танковые пушки 2 А 46 М-1 устанавливаются на танках Т-64, Т-72, Т-90 и Т-80 и предназначены: Øдля борьбы с танками, самоходными орудиями и другими бронированными целями противника; Øдля подавления и уничтожения артиллерии противника; Øдля подавления и уничтожения огневых средств и живой силы противника.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУШКИ: 1. Конструктивные и эксплуатационные: • калибр, мм • полная длина ствола, мм • длина зарядной каморы, мм • угол вертикальной наводки, град • угол горизонтальной наводки, град • нормальная длина отката, мм • предельная длина отката, мм • количество тормозов откатных частей, шт • количество накатников, шт 2. Весовые: • масса качающейся части пушки, кг 3. Боевые свойства: • боевая скорострельность, в/мин 125 6383 840 -5 … +15 360 260… 300 310 2 1 2500 7… 9

Общее устройство пушки 2 А 46 М Ствол Противооткатные устройства Затвор с полуавтоматикой Ограждение со спусковым механизмом Люлька Подъемный механизм

Ствол служит для направления полета снаряда и придания ему начальной скорости при выстреле. Ствол состоит из: Øтрубы (1); Øскрепляющего кожуха (2); Øказенника (4); Øэжекторного устройства; Øтермозащитного кожуха.

Рис. Казенник (общий вид) 1 – кронштейн; 7 – упор; Е – отверстие для рукоятки открывания затвора; Ж, З – отверстие и паз для размещения полуавтоматики; К – отверстие под тормоз отката; Р – лоток для заряжания выстрела; Т – паз для размещения ускорителя; У – паз для кривошипа затвора; Ц – гнездо для размещения клина затвора; Ч – выступы для соединения с трубой; Щ – площадка для установки контрольного уровня; Ж 1 – паз для установки стойки лотка; З 1 – отверстие под стопор

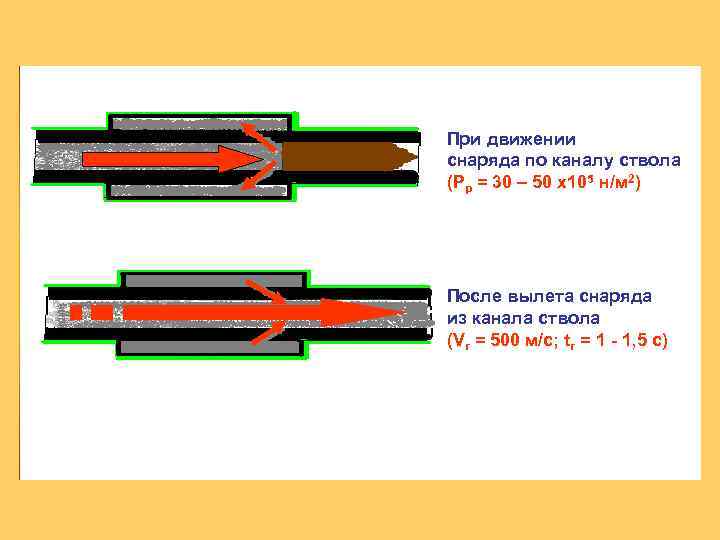

При движении снаряда по каналу ствола (Рр = 30 – 50 х105 н/м 2) После вылета снаряда из канала ствола (Vг = 500 м/с; tг = 1 - 1, 5 с)

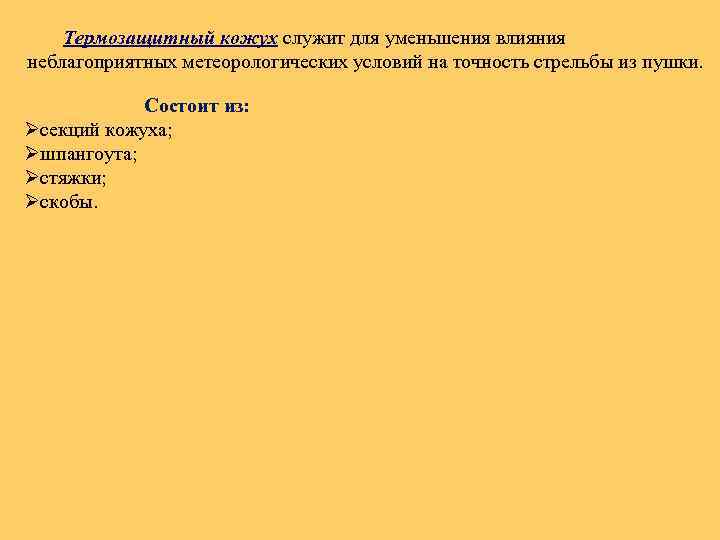

Термозащитный кожух служит для уменьшения влияния неблагоприятных метеорологических условий на точность стрельбы из пушки. Состоит из: Øсекций кожуха; Øшпангоута; Øстяжки; Øскобы.

Люлька предназначена для крепления пушки в башне танка и для направления движения ствола при откате (накате). Состоит из: Øобоймы (1); Øкорпуса (2); Øлюфтовыбирающих устройств (4); Øускорителя полуавтоматики (5, 6, 7); Øкронштейнов (11, 15); Øдемпферов (8, 9, 10); Øзубчатого сектора (16).

Ограждение предназначено для предохранения от травм членов экипажа при стрельбе и для крепления деталей механизмов затвора и других устройств комплекса вооружения. На ограждении крепятся: Øмеханизм сброса экстракторов (повторного взвода ударника) (14); Øмеханизм ручного спуска ударника (4); Øконтакт клина (15); Øбоковой уровень (17); Øспусковой механизм (22); Øползушка указателя отката со шкалой (21); Øконтакт отката (18, 19). Ограждение крепится к люльке. На нижней полке ограждения крепятся грузы для уравновешивания пушки.

2 Учебный вопрос. Назначение, состав механизмов затвора, взаимодействие частей и деталей при открывании, при стрельбе.

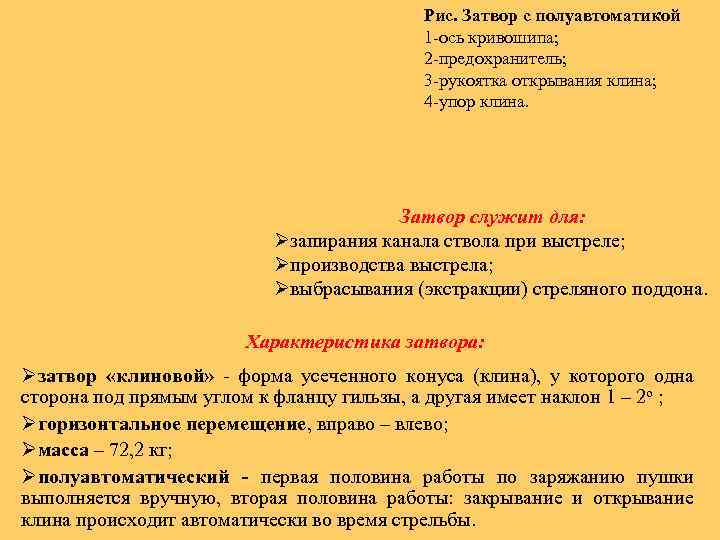

Рис. Затвор с полуавтоматикой 1 -ось кривошипа; 2 -предохранитель; 3 -рукоятка открывания клина; 4 -упор клина. Затвор служит для: Øзапирания канала ствола при выстреле; Øпроизводства выстрела; Øвыбрасывания (экстракции) стреляного поддона. Характеристика затвора: Øзатвор «клиновой» - форма усеченного конуса (клина), у которого одна сторона под прямым углом к фланцу гильзы, а другая имеет наклон 1 – 2 о ; Øгоризонтальное перемещение, вправо – влево; Øмасса – 72, 2 кг; Øполуавтоматический - первая половина работы по заряжанию пушки выполняется вручную, вторая половина работы: закрывание и открывание клина происходит автоматически во время стрельбы.

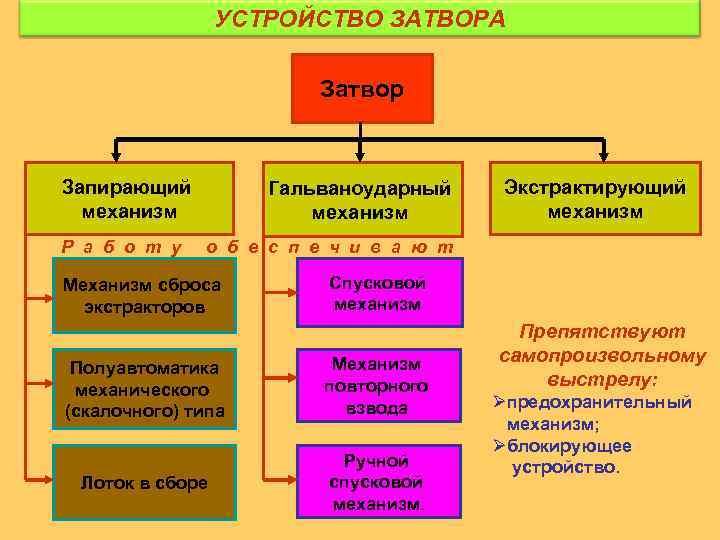

УСТРОЙСТВО ЗАТВОРА Затвор Запирающий механизм Гальваноударный механизм Экстрактирующий механизм Р а б о т у о б е с п е ч и в а ю т Механизм сброса экстракторов Спусковой механизм Полуавтоматика механического (скалочного) типа Механизм повторного взвода Лоток в сборе Ручной спусковой механизм. Препятствуют самопроизвольному выстрелу: Øпредохранительный механизм; Øблокирующее устройство.

Устройство механизмов затвора Запирающий механизм служит для запирания канала ствола при выстреле. 11 -клин затвора; 4 -ось кривошипа; 12 -кривошип с роликом; 17 -рукоятка для открывания затвора; 14 -упор клина; 18, 19 -защелки; 16 -стопор; 1, 2, 5, 9, 8, 10 -детали, обеспечивающие работу по открыванию клина.

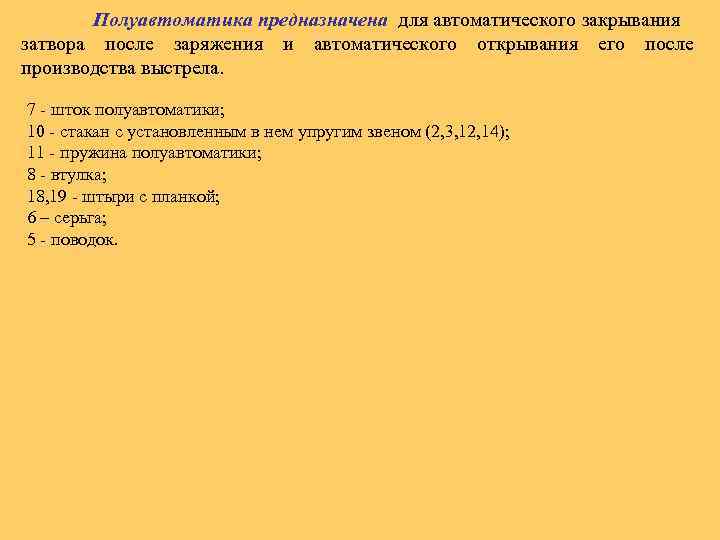

Полуавтоматика предназначена для автоматического закрывания затвора после заряжения и автоматического открывания его после производства выстрела. 7 - шток полуавтоматики; 10 - стакан с установленным в нем упругим звеном (2, 3, 12, 14); 11 - пружина полуавтоматики; 8 - втулка; 18, 19 - штыри с планкой; 6 – серьга; 5 - поводок.

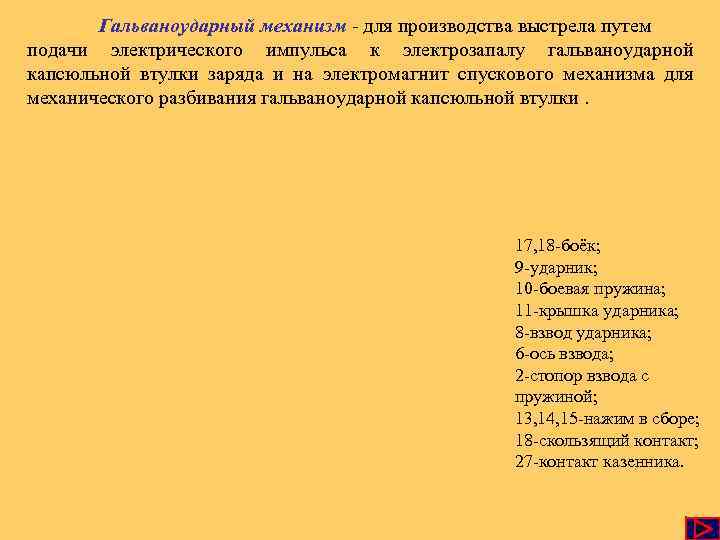

Гальваноударный механизм - для производства выстрела путем подачи электрического импульса к электрозапалу гальваноударной капсюльной втулки заряда и на электромагнит спускового механизма для механического разбивания гальваноударной капсюльной втулки. 17, 18 -боёк; 9 -ударник; 10 -боевая пружина; 11 -крышка ударника; 8 -взвод ударника; 6 -ось взвода; 2 -стопор взвода с пружиной; 13, 14, 15 -нажим в сборе; 18 -скользящий контакт; 27 -контакт казенника.

Механизм повторного взведения служит для взведения ударного механизма при осечках без открывания затвора. 7 -ось повторного взвода; 2, 9, 13 -рычаги; 5, 10 -винты; 8, 12 -пружины; 3, 6 -ручной привод повторного взвода, совмещенный с приводом механизма сброса экстракторов.

Экстрактирующий механизм - служит для извлечения поддона и для удержания клина затвора в открытом положении. 10 -экстракторы; 1 -ось экстракторов; 5, 6 -стаканы с пружинами; 4 -винт.

Предохранительный механизм затвора имеет два предохранителя, препятствующих: Ø выстрелу при не вполне закрытом клине; Ø самопроизвольному выстрелу при резких инерционных нагрузках на пушку при движении танка. 1 -пружина; 2 -колпачек; 3 -предохранитель. Собачка

Блокирующее устройство служит для исключения возможности производства выстрела наводчиком с помощью ручного спуска до получения команды от командира танка. 18 -ось с поводком 10; 14 -рычаг блокировки; 5 -кожух; 4 -малый рычаг; 3, 15 -пружины; установочные детали и детали крепления.

Лоток в сборе предотвращает скатывание элементов выстрела с овальной выемки клина, устраняет утыкание элементов выстрела в срез трубы и захват нижнего экстрактора при заряжении пушки. 1 -лоток; 8 - стойка; 10 -рычаг; 2, 3 - тяга; 11 - винты; 5 - зацеп; 9 - пружина; 6, 7 - оси.

Спусковой механизм устанавливается на ограждении и предназначен для спуска ударника электромагнитным (дублирующим гальванозапал) или ручным спуском при производстве выстрела. 7 -основание; 2, 3 -контактное устройство гальванозапала с контактной пластиной; 5 -полка в сборе; 1 -электромагнит; 4 -соединительный блок.

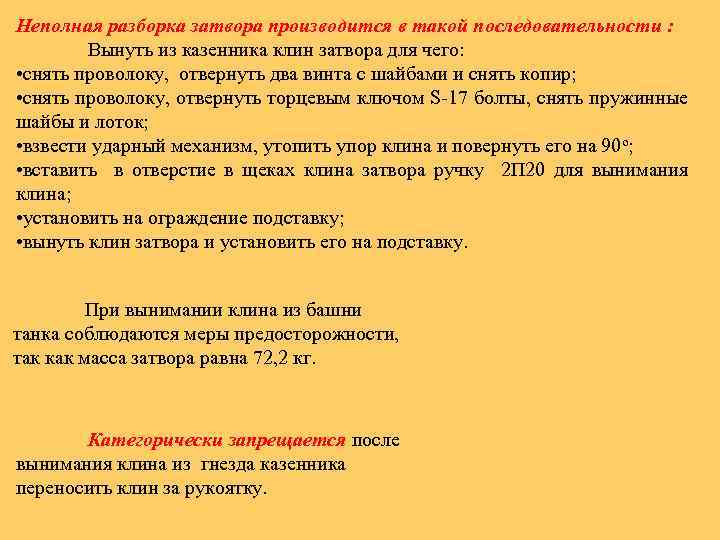

Неполная разборка затвора производится в такой последовательности : Вынуть из казенника клин затвора для чего: • снять проволоку, отвернуть два винта с шайбами и снять копир; • снять проволоку, отвернуть торцевым ключом S-17 болты, снять пружинные шайбы и лоток; • взвести ударный механизм, утопить упор клина и повернуть его на 90 о; • вставить в отверстие в щеках клина затвора ручку 2 П 20 для вынимания клина; • установить на ограждение подставку; • вынуть клин затвора и установить его на подставку. При вынимании клина из башни танка соблюдаются меры предосторожности, так как масса затвора равна 72, 2 кг. Категорически запрещается после вынимания клина из гнезда казенника переносить клин за рукоятку.

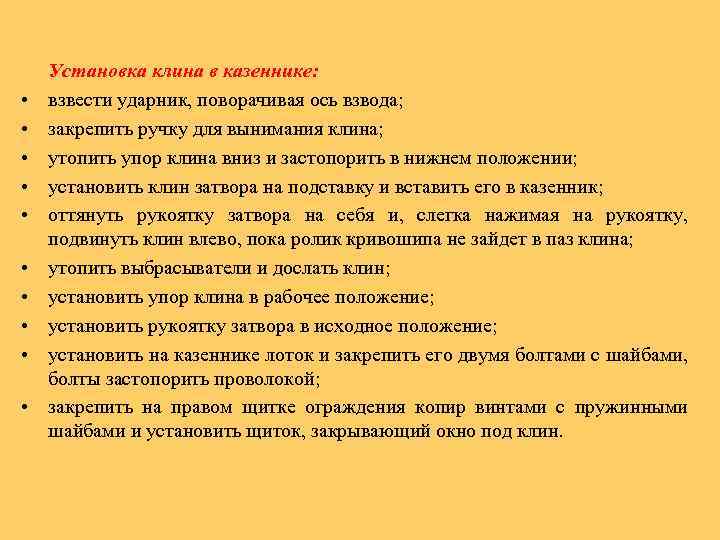

• • • Установка клина в казеннике: взвести ударник, поворачивая ось взвода; закрепить ручку для вынимания клина; утопить упор клина вниз и застопорить в нижнем положении; установить клин затвора на подставку и вставить его в казенник; оттянуть рукоятку затвора на себя и, слегка нажимая на рукоятку, подвинуть клин влево, пока ролик кривошипа не зайдет в паз клина; утопить выбрасыватели и дослать клин; установить упор клина в рабочее положение; установить рукоятку затвора в исходное положение; установить на казеннике лоток и закрепить его двумя болтами с шайбами, болты застопорить проволокой; закрепить на правом щитке ограждения копир винтами с пружинными шайбами и установить щиток, закрывающий окно под клин.

3 Учебный вопрос Назначение, характеристика, общее устройство, крепление и принцип действия противооткатных устройств (ПОУ).

Противооткатные устройства предназначены для : Øпогашения энергии движения откатывающихся частей пушки при выстреле; Øвозвращения (наката) откатывающихся частей после производства выстрела в исходное положение; Øудержания их в этом положении при всех углах возвышения пушки. Характеристика ПОУ Ø Ø Ø Ø Ø нормальная длина отката (мм) 260 -300 предельная длина отката (мм) 310 используемая жидкость - «Стеол М» - основная и ПОЖ – 70 –дублирующая количество жидкости: тормоз отката (л) 3, 6 накатник (л) 0, 3 давление в накатнике (кгс/см 2) 59 - 62 скорость отката – (м/с) 10 - 12 скорость наката – (м/с) 1 -2 скорость перетекания жидкости (м/с) 230 давление в тормозе отката (кгс/см 2): при откате до 3000 при накате до 212

Тормоз отката служит для торможения откатывающихся частей пушки при откате и накате. крышка шток в сборе компенсатор игла головка штока уплотнения штока и компенсатора цилиндр гайка

Накатник - служит для возвращения (наката) в исходное положение откатывающихся частей пушки после выстрела и для удержания их в этом положении при всех углах возвышения. 1 2 4 5 3 1 - цилиндр; 2 - шток; 3 - уплотнения штока; 4 - плавающий поршень со штоком; 5 - клапанное устройство.

Работа ПОУ при выстреле Тормоз отката Накатник

4 Учебный вопрос Назначение, устройство и работа подъемного механизма и механизма поворота башни.

При ручном наведении Подъемный механизм служит для наведения пушки в вертикальной плоскости на углах от - 5 до +15 . При включении стабилизатора 1 - маховик в сборе; 2 -груз; 3 -кожух; 4 -контактные кольца; 5 -основание; 6 -вал-шестерня; 7 - подвижная полумуфта; 8 -промежуточное звено; 9 -пробка; 10 -червячное колесо; 11 -неподвижная полумуфта; 12, 14, 18, 21 -подшипник; 13 -втулка; 15 -вал-шестерня; 16 -эксцентриковая втулка; 17 -червяк; 19 -червячный вал; 20 -зубчатое колесо; 24, 27 -штифты; 28 -промежуточная шестерня; 29 -спусковой рычаг с предохранителем; 30 -ступица; 31 -обод.

Механизм поворота башни (МПБ) предназначен для Устройство МПБ: вращения башни в горизонтальной плоскости и Маховик с рукояткой и червяком наведения пушки в цель. Картер Ведомый барабан с шестерней Режимы работы МПБ: 1. Наведение в цель в ручном режиме Нажимной барабан Червячное колесо с ведущим 2. Наведение в цель при включении стабилизатора с пружиной барабаном вооружения. Пакет дисков фрикциона Коническая шестерня Предохранит. муфта Азимутальный указатель Ведущий вал Приводной эл. двигатель Шестерня с люфтовыбирающим устройством Вал - шестерня Электромагнит

Работа ручного привода

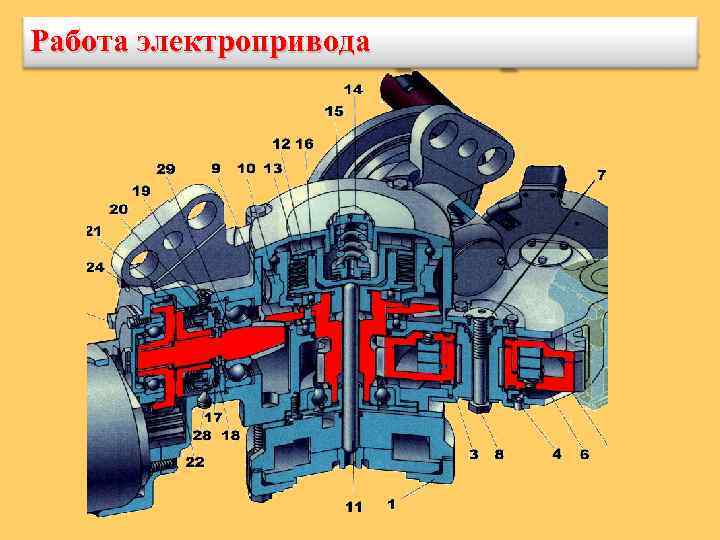

Работа электропривода

Азимутальный указатель предназначен для определения углов поворота башни относительно корпуса танка, а также горизонтальных углов наведения при стрельбе с закрытых позиций. 36 -подсветка шкалы; 37 -корпус; 38 -указательгрубого отсчета; 39 -указатель точного отсчета; 40 -панель; 41 -силует корпуса танка; 42 -шкала точного отсчета; 43 -шкала грубого отсчета; 44 -указатели выхода ствола пушки за габариты корпуса.

Устройство стопора башни 1 -колпачок; 2 -штифт; 3 -пружина; 4 -стержень; 5 -храповик; 6 -рукоятка; 7, 12 -болт; 8 -блок выключателей; 9 -ввертыш; 10 -корпус; 11 - гребенка стопорная.

Задание на самоподготовку Ø « 125 мм танковые пушки 2 А 46 М-1 ТО и ИЭ» стр. 126 -140. Ø « 125 мм танковые пушки 2 А 46 М-1» Альбом рисунков. Ø Комплекс вооружения танка. Изд. УГТУ 2008 г. стр. 1343; 53 -66
