ОТЧЁТ ПРОИЗВОДСТВЕННАЯ ПРАКТИКА ПО ПМ. 06 «ЭКСПЛУАТАЦИЯ НЕФТЕГАЗОПРОМЫСЛОВОГО ОБОРУДОВАНИЯ» ТЕМА ЗАДАНИЯ «ОБСАДНЫЕ КОЛОННЫ» Подготовил ОТЧЁТ ПРОИЗВОДСТВЕННАЯ ПРАКТИКА ПО ПМ. 06 «ЭКСПЛУАТАЦИЯ НЕФТЕГАЗОПРОМЫСЛОВОГО ОБОРУДОВАНИЯ» ТЕМА ЗАДАНИЯ «ОБСАДНЫЕ КОЛОННЫ» Подготовил студент 54 группы: Антипов Сергей Олегович Проверил преподаватель: Елисеев Игорь Алексеевич

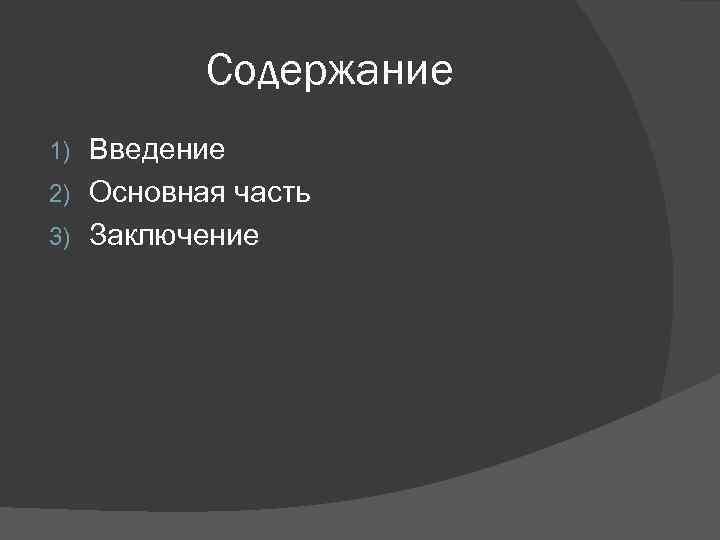

Содержание Введение 2) Основная часть 3) Заключение 1) Содержание Введение 2) Основная часть 3) Заключение 1)

Введение Цели и задачи производственной практики: 1. Формирование у обучающихся умений 2. Приобретение первоначального Введение Цели и задачи производственной практики: 1. Формирование у обучающихся умений 2. Приобретение первоначального практического опыта по модулю ПМ. 06 «Эксплуатация нефтегазопромыслового оборудования» 3. Освоения общих и профессиональных компетенций по избранной специальности

В ходе освоения программы производственной практики студент должен: иметь практический опыт: 4. - выбора В ходе освоения программы производственной практики студент должен: иметь практический опыт: 4. - выбора наземного и скважинного оборудования; - технического обслуживания бурового оборудования и инструмента и оборудования для эксплуатации нефтяных и газовых скважин; - контроля за рациональной эксплуатацией оборудования; - текущего и планового ремонта нефтегазопромыслового оборудования; уметь: 1. - производить расчеты требуемых физических величин в соответствии с законами и уравнениями термодинамики и теплопередачи; - определять физические свойства жидкости; - выполнять гидравлические расчеты трубопроводов; - подбирать комплекты машин, механизмов, другого оборудования и инструмента, применяемого при добыче, сборе и транспорте нефти и газа, обслуживании и ремонте скважин; 1. 2. 3. 4. Место и время прохождения учебной практики: АО "Самотлорнефтепромхим"

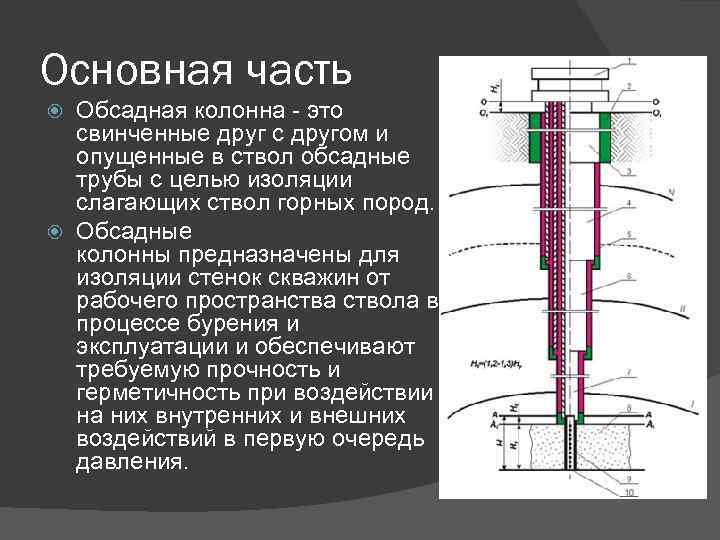

Основная часть Обсадная колонна - это свинченные друг с другом и опущенные в ствол Основная часть Обсадная колонна - это свинченные друг с другом и опущенные в ствол обсадные трубы с целью изоляции слагающих ствол горных пород. Обсадные колонны предназначены для изоляции стенок скважин от рабочего пространства ствола в процессе бурения и эксплуатации и обеспечивают требуемую прочность и герметичность при воздействии на них внутренних и внешних воздействий в первую очередь давления.

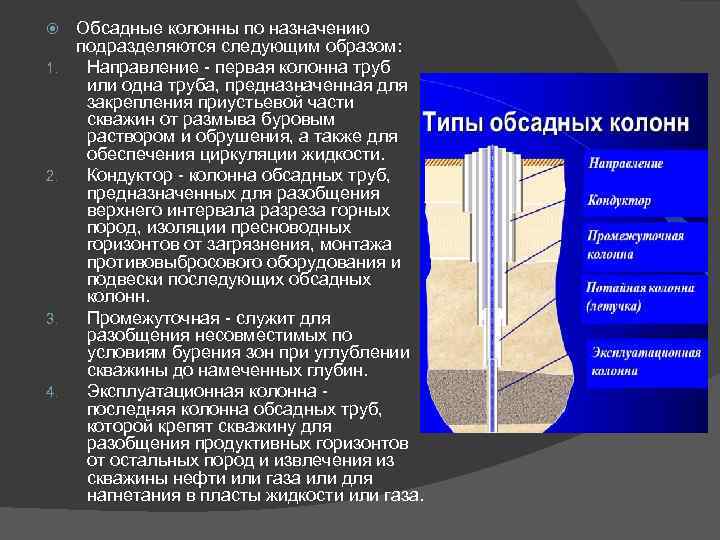

 1. 2. 3. 4. Обсадные колонны по назначению подразделяются следующим образом: Направление - 1. 2. 3. 4. Обсадные колонны по назначению подразделяются следующим образом: Направление - первая колонна труб или одна труба, предназначенная для закрепления приустьевой части скважин от размыва буровым раствором и обрушения, а также для обеспечения циркуляции жидкости. Кондуктор - колонна обсадных труб, предназначенных для разобщения верхнего интервала разреза горных пород, изоляции пресноводных горизонтов от загрязнения, монтажа противовыбросового оборудования и подвески последующих обсадных колонн. Промежуточная - служит для разобщения несовместимых по условиям бурения зон при углублении скважины до намеченных глубин. Эксплуатационная колонна - последняя колонна обсадных труб, которой крепят скважину для разобщения продуктивных горизонтов от остальных пород и извлечения из скважины нефти или газа или для нагнетания в пласты жидкости или газа.

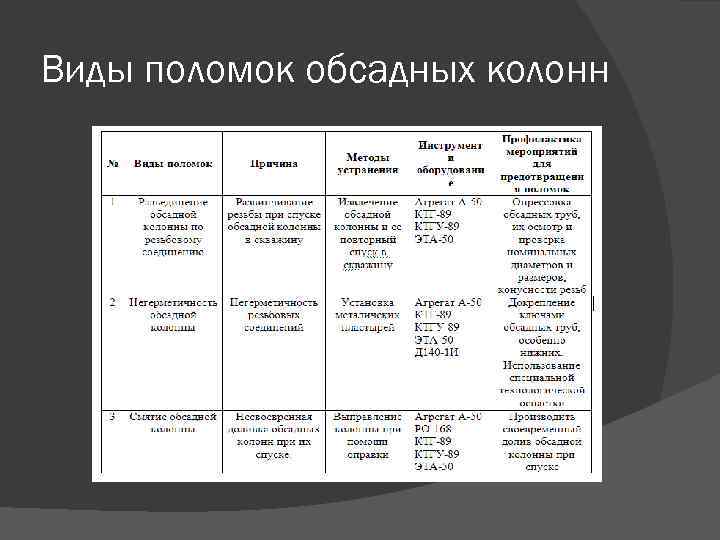

Виды поломок обсадных колонн Виды поломок обсадных колонн

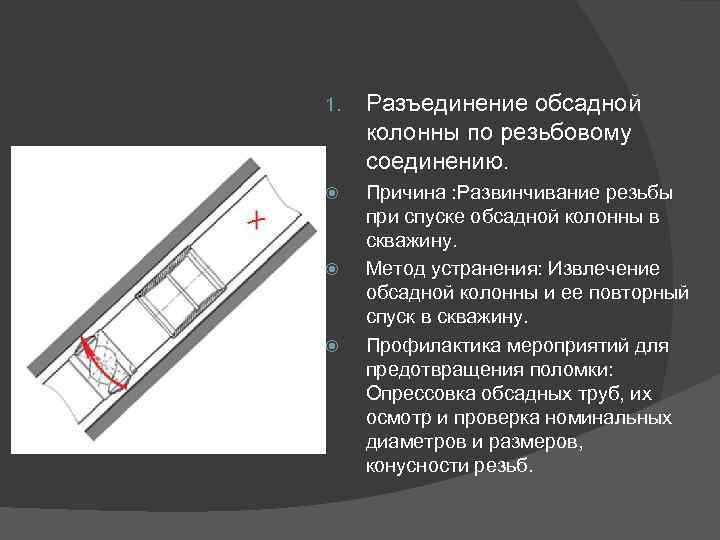

1. Разъединение обсадной колонны по резьбовому соединению. Причина : Развинчивание резьбы при спуске обсадной 1. Разъединение обсадной колонны по резьбовому соединению. Причина : Развинчивание резьбы при спуске обсадной колонны в скважину. Метод устранения: Извлечение обсадной колонны и ее повторный спуск в скважину. Профилактика мероприятий для предотвращения поломки: Опрессовка обсадных труб, их осмотр и проверка номинальных диаметров и размеров, конусности резьб.

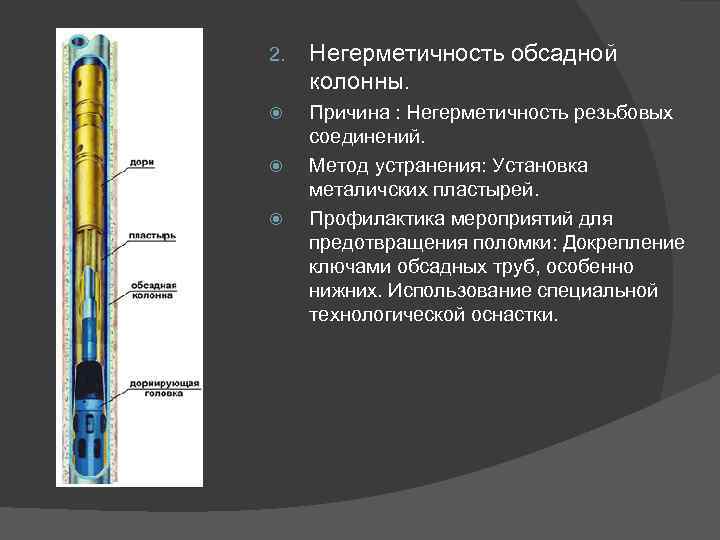

2. Негерметичность обсадной колонны. Причина : Негерметичность резьбовых соединений. Метод устранения: Установка металичских пластырей. 2. Негерметичность обсадной колонны. Причина : Негерметичность резьбовых соединений. Метод устранения: Установка металичских пластырей. Профилактика мероприятий для предотвращения поломки: Докрепление ключами обсадных труб, особенно нижних. Использование специальной технологической оснастки.

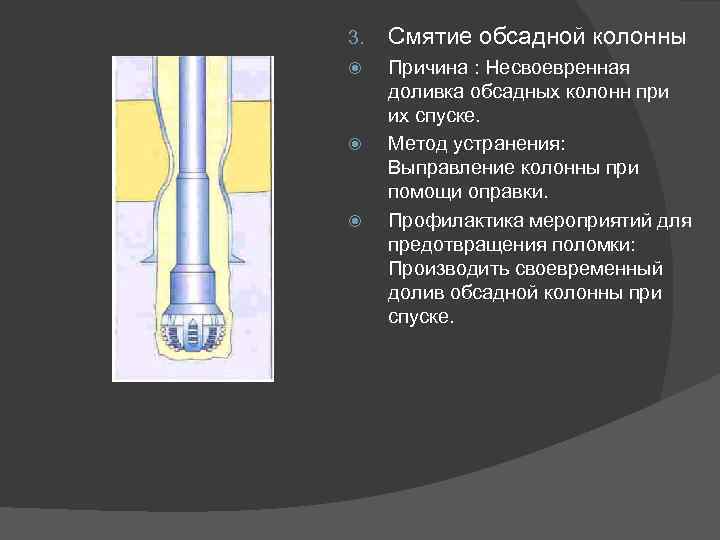

3. Смятие обсадной колонны Причина : Несвоевренная доливка обсадных колонн при их спуске. Метод 3. Смятие обсадной колонны Причина : Несвоевренная доливка обсадных колонн при их спуске. Метод устранения: Выправление колонны при помощи оправки. Профилактика мероприятий для предотвращения поломки: Производить своевременный долив обсадной колонны при спуске.

Заключение 1. 2. 3. 4. 5. Результаты освоения производственной практики : Профессиональные компетенции ПК Заключение 1. 2. 3. 4. 5. Результаты освоения производственной практики : Профессиональные компетенции ПК 2. 1 Выполнять основные технологические расчёты по выбору наземного и скважинного оборудования ПК 2. 2 Производить техническое обслуживание нефтегазопромыслового оборудования ПК 2. 3 Осуществлять контроль работы наземного и скважинного оборудования на стадии эксплуатации ПК 2. 4 Осуществлять текущий и плановый ремонт нефтегазопромыслового оборудования ПК 2. 5 Оформлять технологическую и техническую документацию по эксплуатации нефтегазопромыслового оборудования

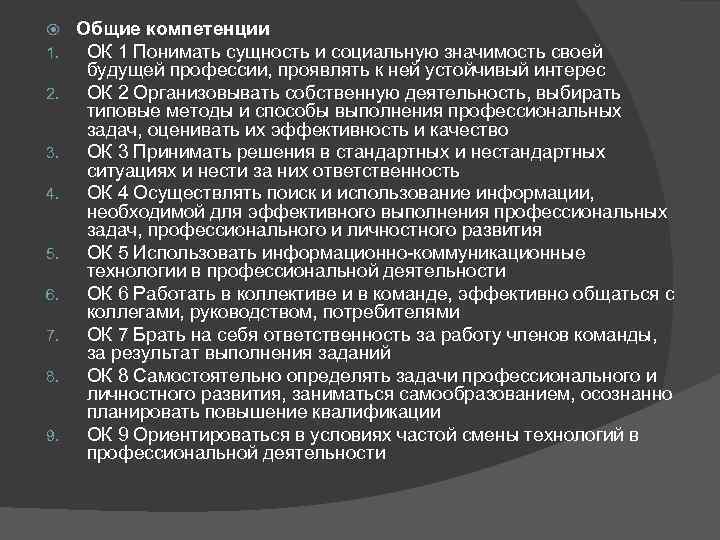

 1. 2. 3. 4. 5. 6. 7. 8. 9. Общие компетенции ОК 1 1. 2. 3. 4. 5. 6. 7. 8. 9. Общие компетенции ОК 1 Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес ОК 2 Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество ОК 3 Принимать решения в стандартных и нестандартных ситуациях и нести за них ответственность ОК 4 Осуществлять поиск и использование информации, необходимой для эффективного выполнения профессиональных задач, профессионального и личностного развития ОК 5 Использовать информационно-коммуникационные технологии в профессиональной деятельности ОК 6 Работать в коллективе и в команде, эффективно общаться с коллегами, руководством, потребителями ОК 7 Брать на себя ответственность за работу членов команды, за результат выполнения заданий ОК 8 Самостоятельно определять задачи профессионального и личностного развития, заниматься самообразованием, осознанно планировать повышение квалификации ОК 9 Ориентироваться в условиях частой смены технологий в профессиональной деятельности
