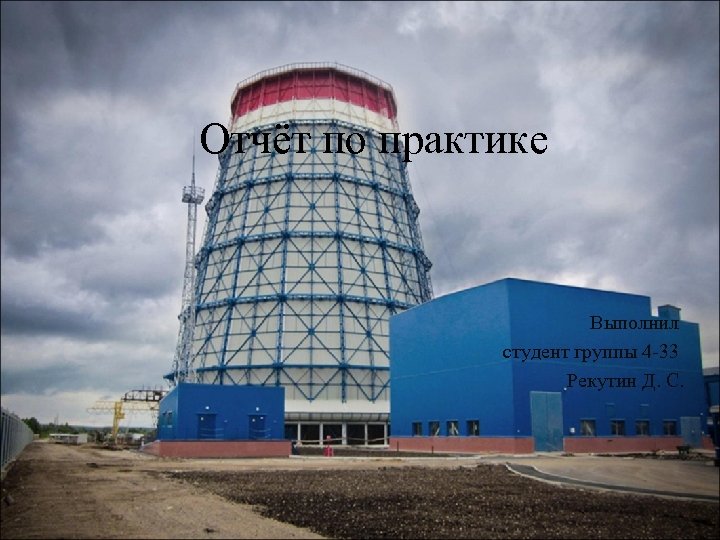

Отчёт по практике Выполнил студент группы 4 -33

Отчёт по практике Выполнил студент группы 4 -33 Рекутин Д. С.

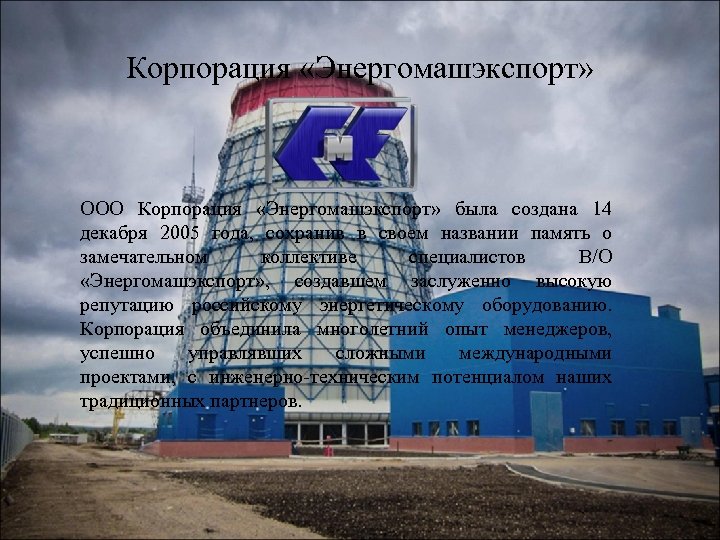

Корпорация «Энергомашэкспорт» ООО Корпорация «Энергомашэкспорт» была создана 14 декабря 2005 года, сохранив в своем названии память о замечательном коллективе специалистов В/О «Энергомашэкспорт» , создавшем заслуженно высокую репутацию российскому энергетическому оборудованию. Корпорация объединила многолетний опыт менеджеров, успешно управлявших сложными международными проектами, с инженерно-техническим потенциалом наших традиционных партнеров.

Направления деятельности - Проектирование основного и вспомогательного оборудования для электростанций и водорегулирующих плотин - Поставка комплектного оборудования для электростанций «под ключ» , включая турбины и генераторы широкого диапазона конструкции и мощностей ГЭС и ТЭС - Вспомогательное оборудование, оборудование контроля для ГЭС и ТЭС - Запчасти к оборудованию электростанций - Крановое оборудование - Гидрозатворы различной конструкции и гидроприводы - Строительство основных и вспомогательных сооружений, монтаж, наладка, пуск в эксплуатацию оборудования электростанций - Организация финансирования, кредитования и выдачи финансовых гарантий при исполнении электроэнергетических контрактов - Полное сопровождение исполнения контрактов по проектированию, изготовлению и пуску в эксплуатацию оборудования для электростанций, в том числе исполнение контрактов по поручению других организаций - Наземная, морская и воздушная транспортировка оборудования любой сложности.

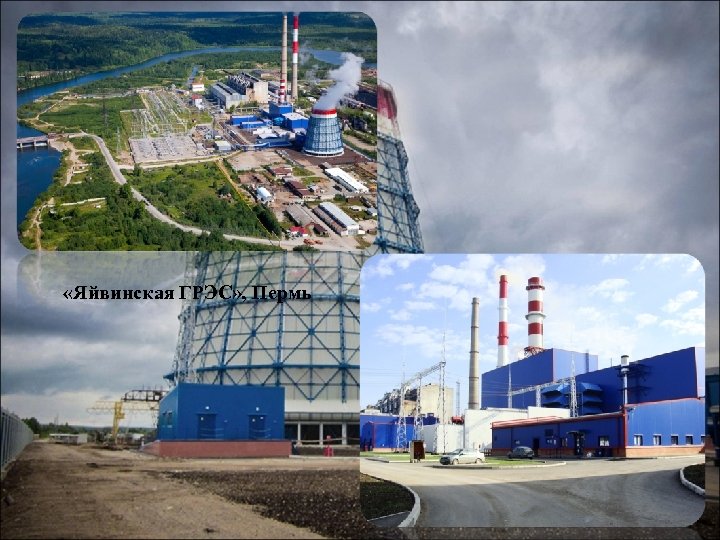

«Яйвинская ГРЭС» , Пермь

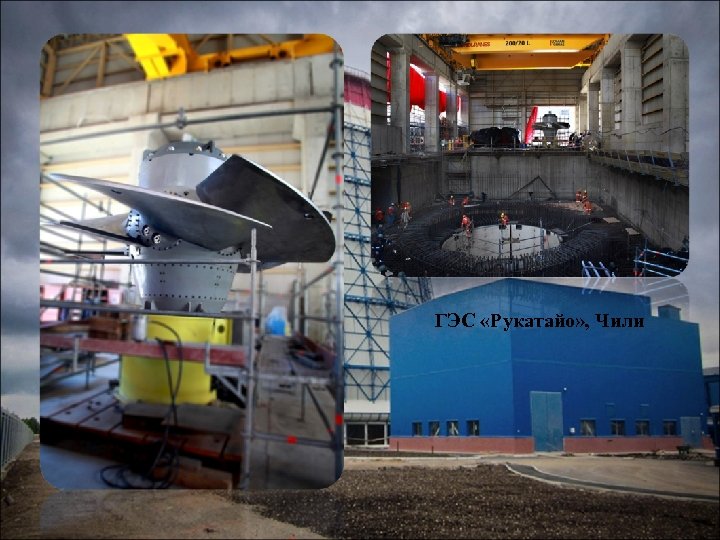

ГЭС «Рукатайо» , Чили

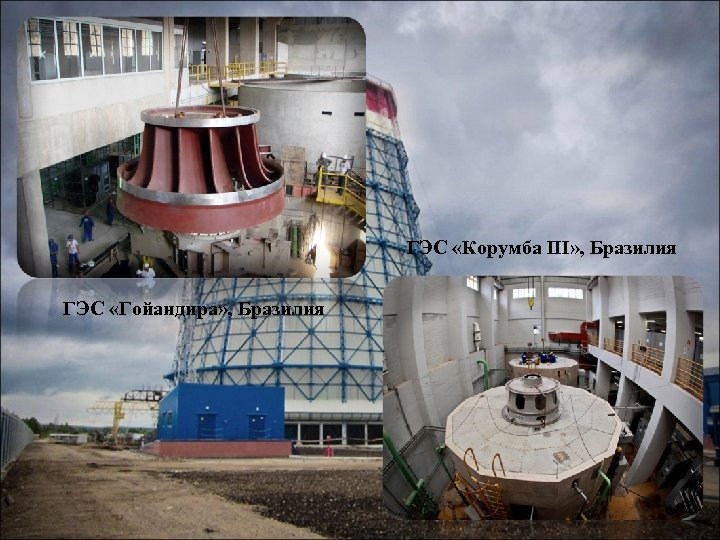

ГЭС «Корумба III» , Бразилия ГЭС «Гойандира» , Бразилия

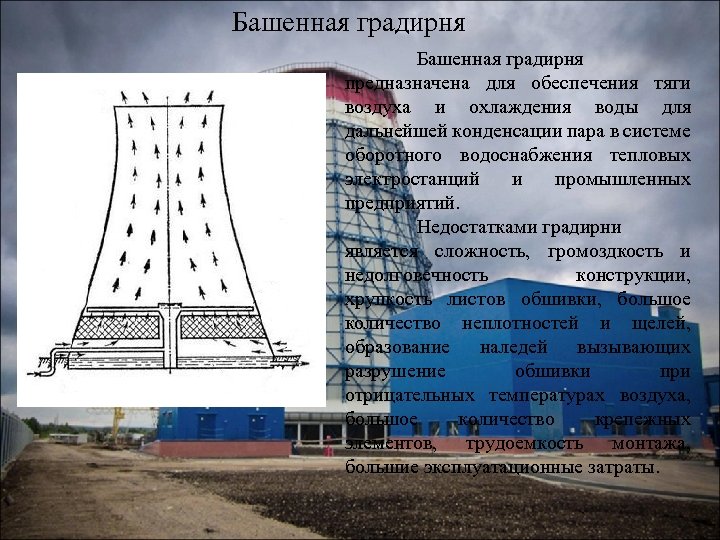

Башенная градирня предназначена для обеспечения тяги воздуха и охлаждения воды для дальнейшей конденсации пара в системе оборотного водоснабжения тепловых электростанций и промышленных предприятий. Недостатками градирни является сложность, громоздкость и недолговечность конструкции, хрупкость листов обшивки, большое количество неплотностей и щелей, образование наледей вызывающих разрушение обшивки при отрицательных температурах воздуха, большое количество крепежных элементов, трудоемкость монтажа, большие эксплуатационные затраты.

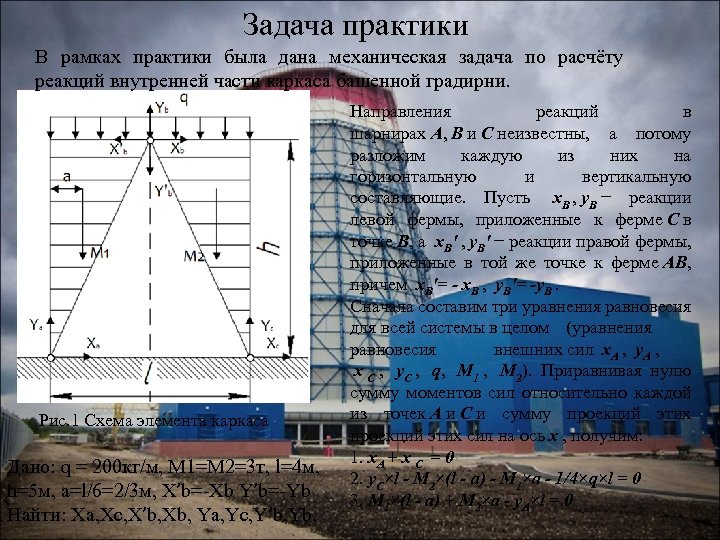

Задача практики В рамках практики была дана механическая задача по расчёту реакций внутренней части каркаса башенной градирни. Рис. 1 Схема элемента каркаса Дано: q = 200 кг/м, М 1=М 2=3 т, l=4 м, h=5 м, а=l/6=2/3 м, X’b=-Xb Y’b=-Yb Найти: Xa, Xc, X’b, Xb, Ya, Yc, Y’b, Yb, Направления реакций в шарнирах A, B и C неизвестны, а потому разложим каждую из них на горизонтальную и вертикальную составляющие. Пусть x. B , y. B − реакции левой фермы, приложенные к ферме C в точке B, а x. B' , y. B' − реакции правой фермы, приложенные в той же точке к ферме AB, причем x. B'= - x. B , y. B'= -y. B. Сначала составим три уравнения равновесия для всей системы в целом (уравнения равновесия внешних сил x. A , y. A , x C , y. C , q, М 1 , М 2). Приравнивая нулю сумму моментов сил относительно каждой из точек A и C и сумму проекций этих сил на ось x , получим: 1. x. A + x C = 0 2. y. C×l - M 2×(l - a) - M 1×a - 1/4×q×l = 0 3. M 1×(l - a) + M 2×a - y. A×l = 0

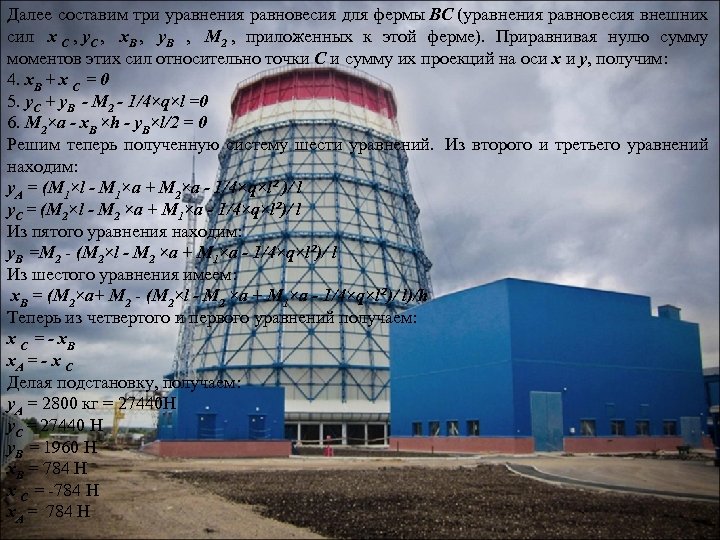

Далее составим три уравнения равновесия для фермы BC (уравнения равновесия внешних сил x C , y. C , x. B , y. B , M 2 , приложенных к этой ферме). Приравнивая нулю сумму моментов этих сил относительно точки C и сумму их проекций на оси x и y, получим: 4. x. B + x C = 0 5. y. C + y. B - M 2 - 1/4×q×l =0 6. M 2×a - x. B ×h - y. B×l/2 = 0 Решим теперь полученную систему шести уравнений. Из второго и третьего уравнений находим: y. A = (M 1×l - M 1×a + M 2×a - 1/4×q×l² )/ l y. C = (M 2×l - M 2 ×a + M 1×a - 1/4×q×l²)/ l Из пятого уравнения находим: y. B =M 2 - (M 2×l - M 2 ×a + M 1×a - 1/4×q×l²)/ l Из шестого уравнения имеем: x. B = (M 2×a+ M 2 - (M 2×l - M 2 ×a + M 1×a - 1/4×q×l²)/ l)/h Теперь из четвертого и первого уравнений получаем: x C = - x. B x. A = - x C Делая подстановку, получаем: y. A = 2800 кг = 27440 Н y. C = 27440 Н y. B = 1960 Н x. B = 784 Н x C = -784 Н x. A = 784 Н

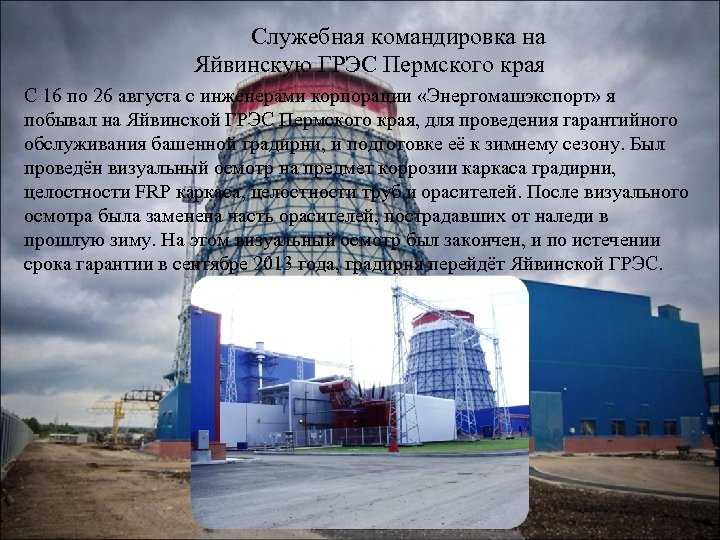

Служебная командировка на Яйвинскую ГРЭС Пермского края С 16 по 26 августа с инженерами корпорации «Энергомашэкспорт» я побывал на Яйвинской ГРЭС Пермского края, для проведения гарантийного обслуживания башенной градирни, и подготовке её к зимнему сезону. Был проведён визуальный осмотр на предмет коррозии каркаса градирни, целостности FRP каркаса, целостности труб и орасителей. После визуального осмотра была заменена часть орасителей, пострадавших от наледи в прошлую зиму. На этом визуальный осмотр был закончен, и по истечении срока гарантии в сентябре 2013 года, градирня перейдёт Яйвинской ГРЭС.
