Отчет по производственной практике Тенгиз 2012 Выполнила Мелисова

Отчет по производственной практике Тенгиз, 2012 Выполнила: Мелисова Малика Руководитель: Омарова Орынша

Цель: Подвести итог выполненных работ на практике Рассказать о полученных знаниях на производственной практике Предоставить отчет по производственной практике в виде презентации

План: § Что мы узнали о Тенгизской ГПЗ? 4 § Что мы узнали о ЦЗЛ? 5 § Нефтяная лаборатория 6 § КТЛ, ознакомление с установками 16 § Заключение 18

4

5

Совместное Казахско. Американское предприятие Тенгизшевройл (ТШО) было основано 6 апреля 1993 года на базе Тенгизского газоперерабатывающего завода Тенгиз – это гигантское нефтяное месторождение с огромным запасом нефти. Нефть здесь находится на очень большой глубине. Скважины достигают глубины более 5000 метров • Тенгизское месторождение Нефть, добываемая на Тенгизе, содержит очень высокий процент сероводорода (H 2 S)коррозийного и токсичного газа • Завод Вся добытая нефть направляется на завод для первичной переработки и очистки от H 2 S и других газовых компонентов, которые затем перерабатываются в другие продукты TCO Confidential 6

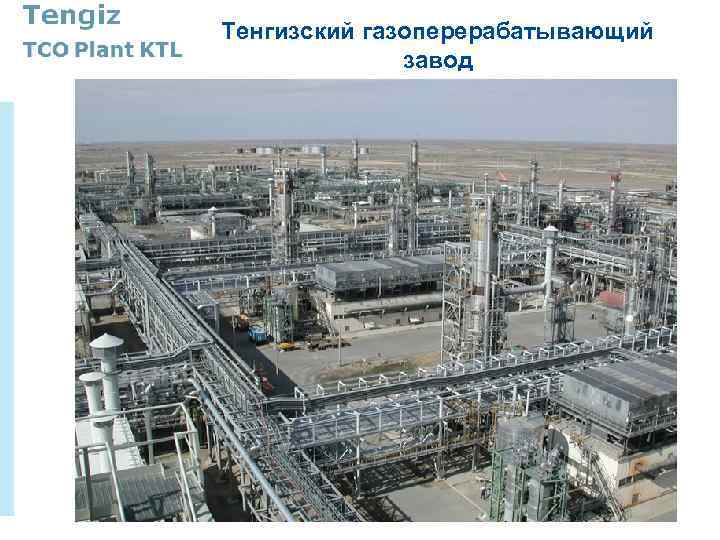

Тенгизский газоперерабатывающий завод

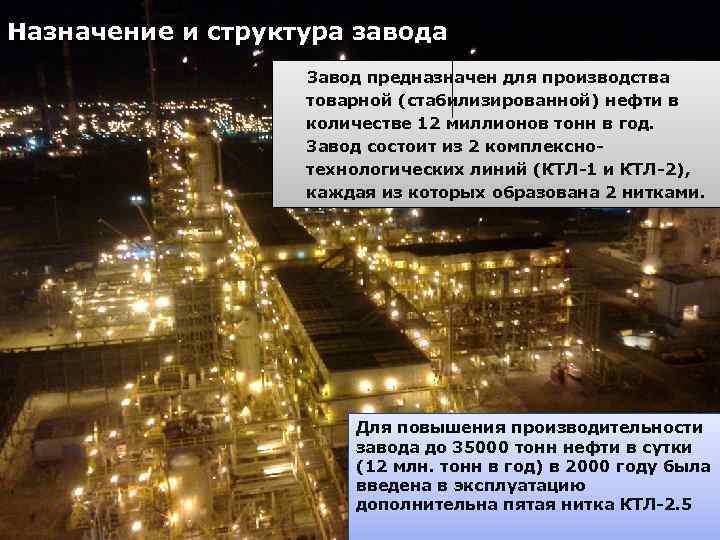

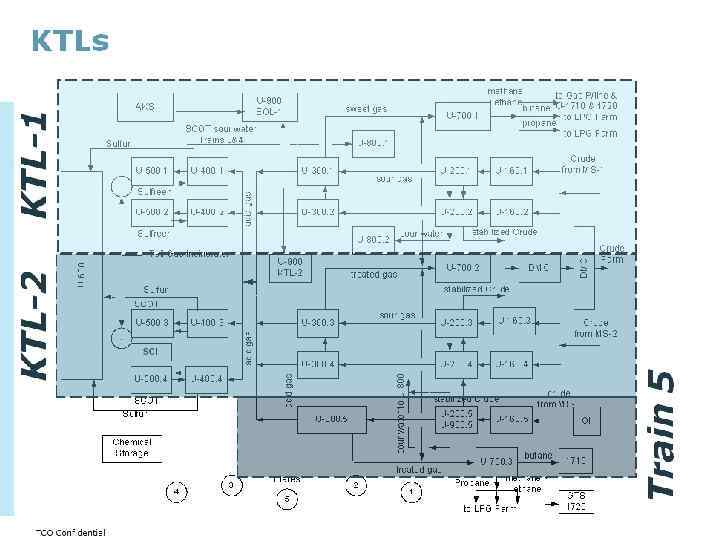

Назначение и структура завода Завод предназначен для производства товарной (стабилизированной) нефти в количестве 12 миллионов тонн в год. Завод состоит из 2 комплекснотехнологических линий (КТЛ-1 и КТЛ-2), каждая из которых образована 2 нитками. Для повышения производительности завода до 35000 тонн нефти в сутки (12 млн. тонн в год) в 2000 году была введена в эксплуатацию дополнительна пятая нитка КТЛ-2. 5

9

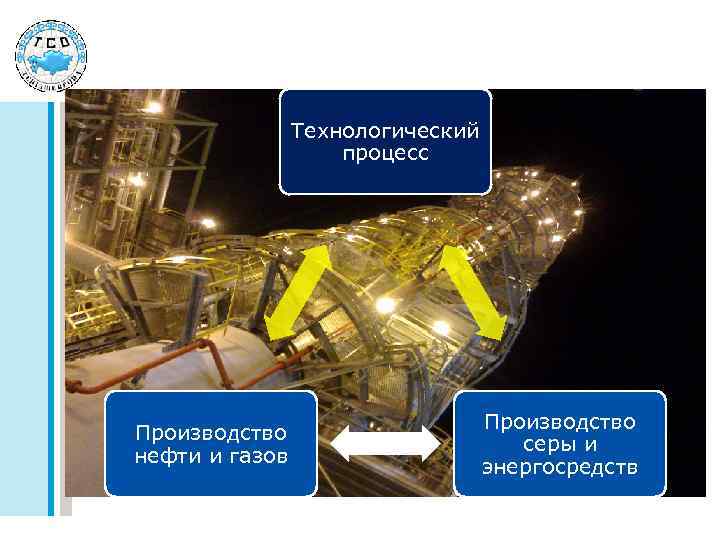

Технологический процесс Производство нефти и газов Производство серы и энергосредств

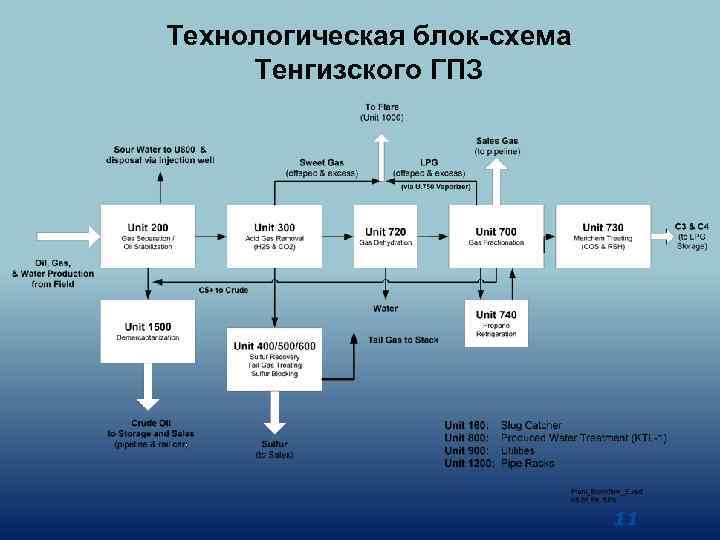

Технологическая блок-схема Тенгизского ГПЗ 11

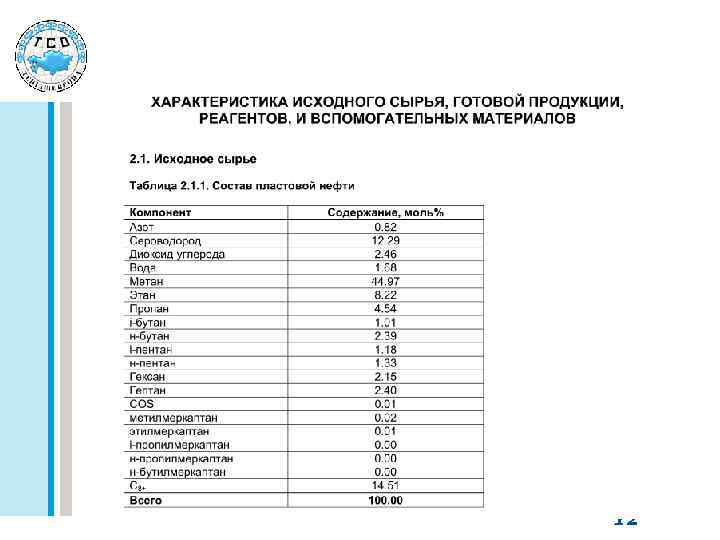

12

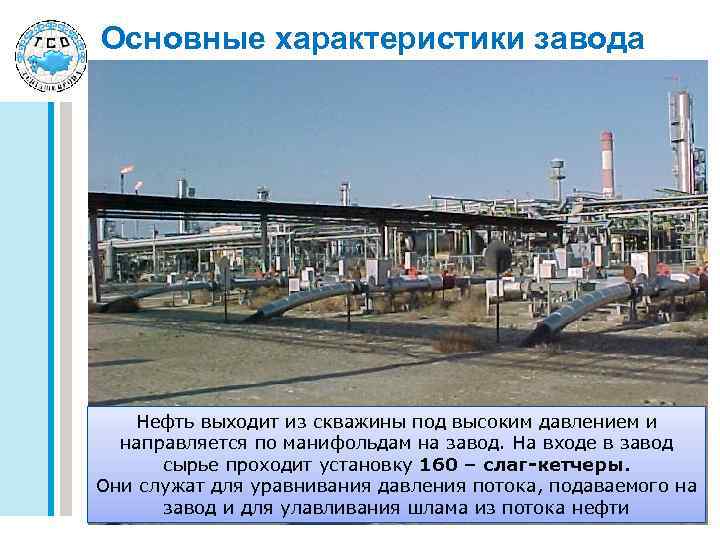

Основные характеристики завода Нефть выходит из скважины под высоким давлением и направляется по манифольдам на завод. На входе в завод сырье проходит установку 160 – слаг-кетчеры. Они служат для уравнивания давления потока, подаваемого на завод и для улавливания шлама из потока нефти

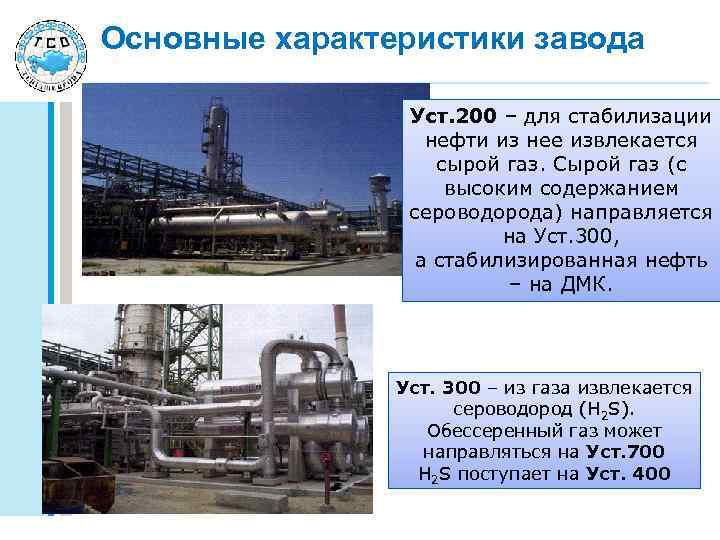

Основные характеристики завода Уст. 200 – для стабилизации нефти из нее извлекается сырой газ. Сырой газ (с высоким содержанием сероводорода) направляется на Уст. 300, а стабилизированная нефть – на ДМК. Уст. 300 – из газа извлекается сероводород (H 2 S). Обессеренный газ может направляться на Уст. 700 H 2 S поступает на Уст. 400

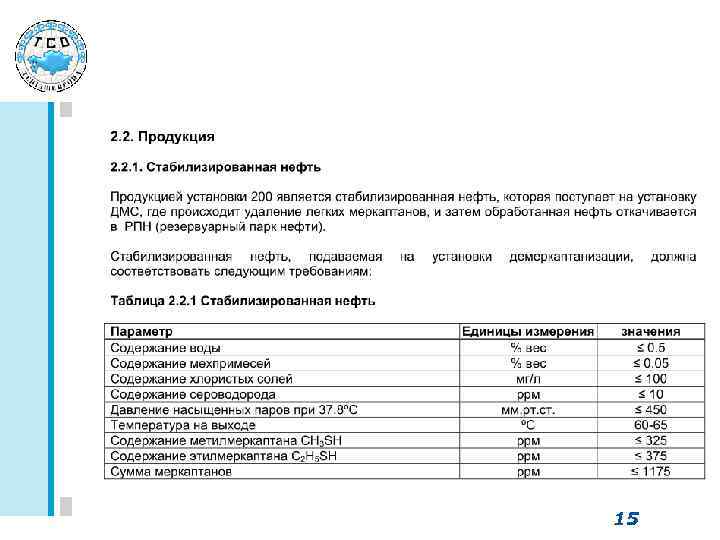

15

16

Основные характеристики завода Уст. 1500 ДМК – сероводород (H 2 S) и другие меркаптаны извлекаются для обессеривания нефти и направления ее в Резервуарный парк 17

Основные характеристики завода Уст. 400 – получение серы из H 2 S. Сера затем поступает на установку 600 для хранения Уст. 500 – Здесь происходит доочистка хвостового газа Уст. 400 от сероводорода

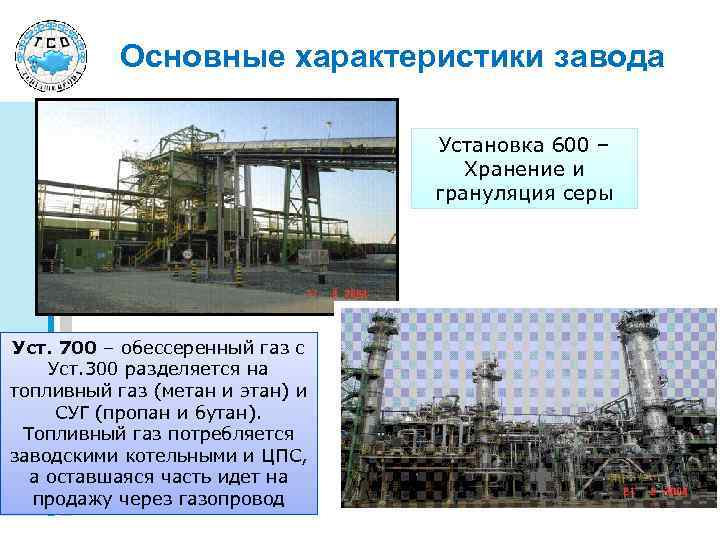

Основные характеристики завода Установка 600 – Хранение и грануляция серы Уст. 700 – обессеренный газ с Уст. 300 разделяется на топливный газ (метан и этан) и СУГ (пропан и бутан). Топливный газ потребляется заводскими котельными и ЦПС, а оставшаяся часть идет на продажу через газопровод

20

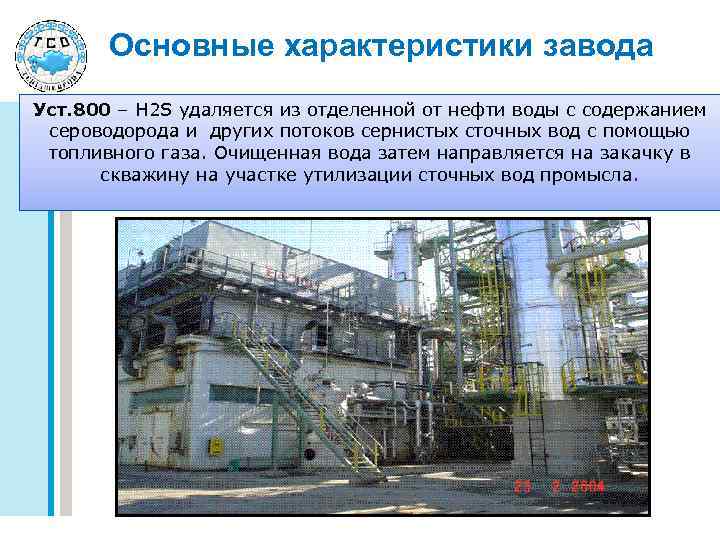

Основные характеристики завода Уст. 800 – H 2 S удаляется из отделенной от нефти воды с содержанием сероводорода и других потоков сернистых сточных вод с помощью топливного газа. Очищенная вода затем направляется на закачку в скважину на участке утилизации сточных вод промысла.

Основные характеристики завода Резервуарный парк – стабилизированная, обессеренная сырая нефть отстаивается, анализируется, а затем направляется на нефтеналивную эстакаду или на экспорт через нефтепровод

23

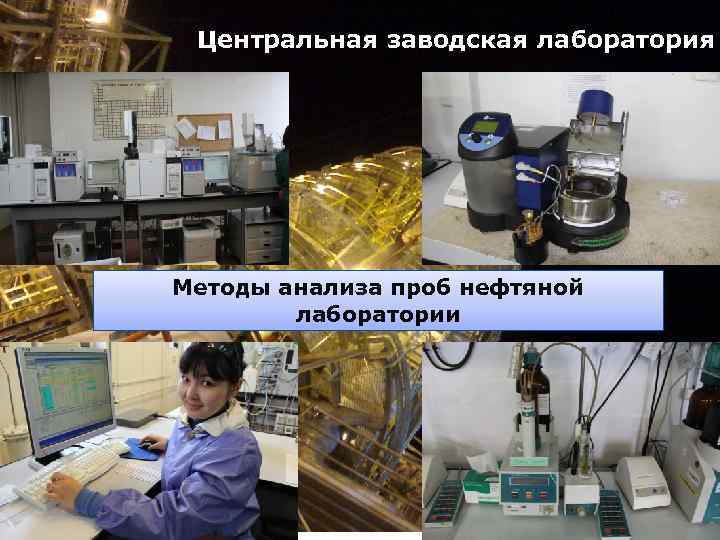

Центральная заводская лаборатория Методы анализа проб нефтяной лаборатории

Анализы нефти и нефтепродуктов Определение плотности

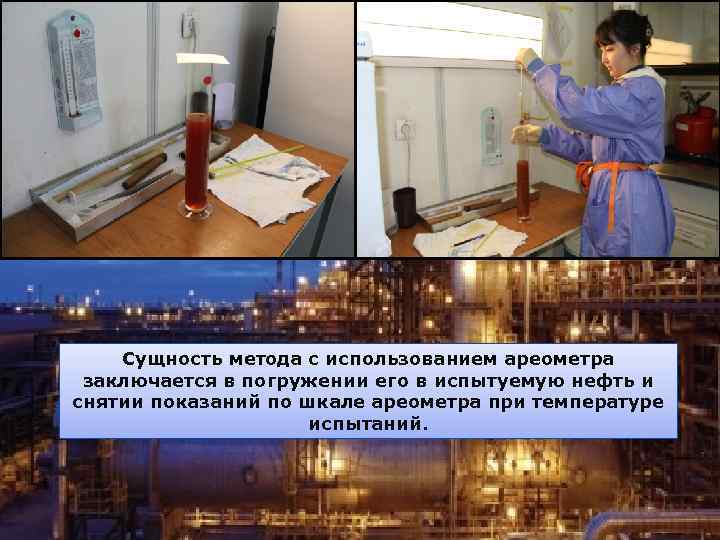

Сущность метода с использованием ареометра заключается в погружении его в испытуемую нефть и снятии показаний по шкале ареометра при температуре испытаний.

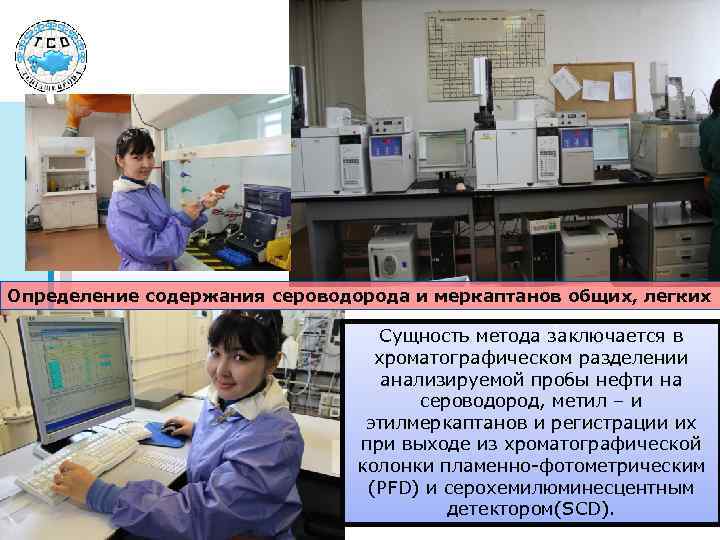

Определение содержания сероводорода и меркаптанов общих, легких Сущность метода заключается в хроматографическом разделении анализируемой пробы нефти на сероводород, метил – и этилмеркаптанов и регистрации их при выходе из хроматографической колонки пламенно-фотометрическим (PFD) и серохемилюминесцентным детектором(SCD).

Определение содержания общей серы Сущность метода заключается в следующем: рентгеновские лучи при соприкосновении с атомами серы, содержащимися в пробе, флуоресцируют (светятся). Эти флуоресцирующие рентгеновские лучи, пройдя фильтр, попадают в детектор , где преобразуются в электрические импульсы. Величина импульса зависит от содержания серы в пробе.

Определения содержания механических примесей методом фильтрования Сущность метода заключается в вакуумном фильтровании испытуемых продуктов с предварительным растворением медленно фильтрующихся продуктов в толуоле, промывании механических примесей на фильтре растворителем с последующим высушиванием и взвешиванием

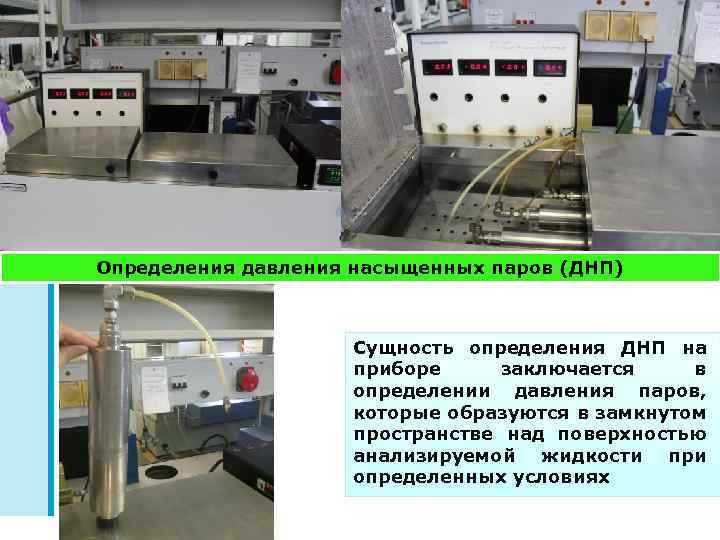

Определения давления насыщенных паров (ДНП) Сущность определения ДНП на приборе заключается в определении давления паров, которые образуются в замкнутом пространстве над поверхностью анализируемой жидкости при определенных условиях

Определение содержания хлористых солей Сущность метода определения хлористых солей заключается в извлечении (экстрагировании) хлористых солей из нефти водой и потенциометрическом титровании их в водной вытяжке

Определение содержания воды Сущность метода дистилляции состоит в нагревании пробы нефти с нерастворимым в воде растворителем и измерении объема сконденсированной воды 32

Определение кислотного числа Сущность метода заключается в потенциометрическом титровании кислых соединений испытуемого продукта спиртовым раствором годроокиси калия 33

Определение кинематической вязкости нефтепродукта Сущность метода заключается в измерении времени истечения, в секундах, определенного объема испытуемой жидкости, под влиянием силы тяжести и при постоянной температуре, через капилляр калиброванного стеклянного вискозиметра от метки до метки 34

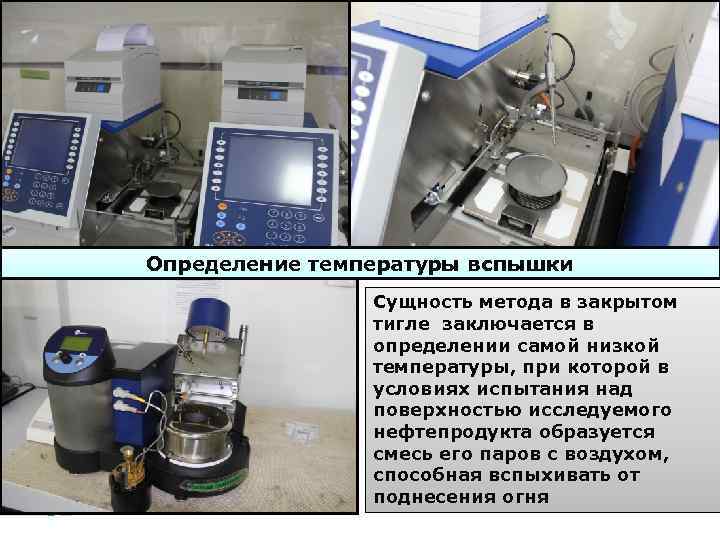

Определение температуры вспышки Сущность метода в закрытом тигле заключается в определении самой низкой температуры, при которой в условиях испытания над поверхностью исследуемого нефтепродукта образуется смесь его паров с воздухом, способная вспыхивать от поднесения огня

36

37

38
