Отчет по практике на предприятии НПП «Энерготерм-система» Группа МИ-10 -3 г. Истра 2012

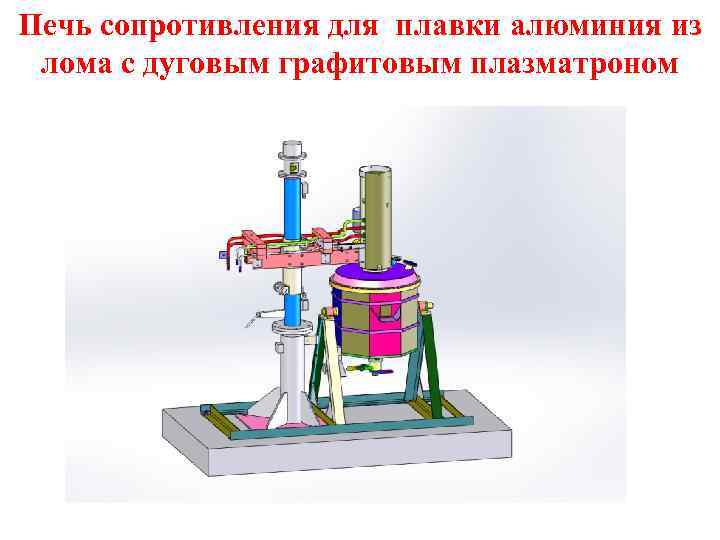

Печь сопротивления для плавки алюминия из лома с дуговым графитовым плазматроном

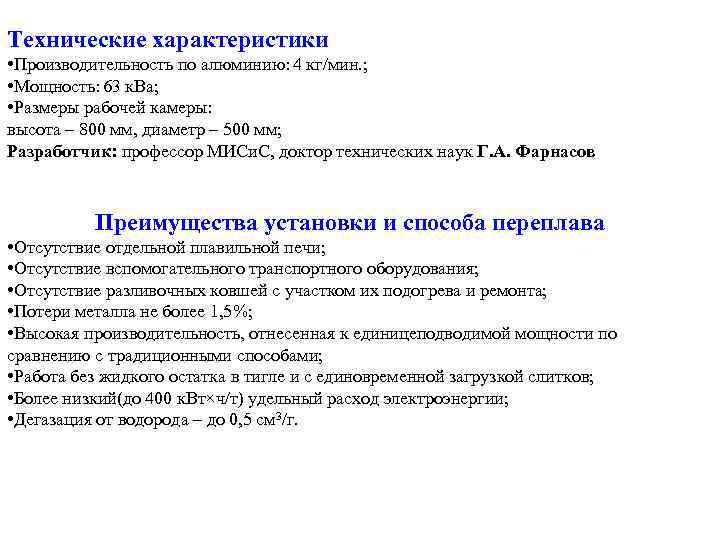

Технические характеристики • Производительность по алюминию: 4 кг/мин. ; • Мощность: 63 к. Ва; • Размеры рабочей камеры: высота – 800 мм, диаметр – 500 мм; Разработчик: профессор МИСи. С, доктор технических наук Г. А. Фарнасов Преимущества установки и способа переплава • Отсутствие отдельной плавильной печи; • Отсутствие вспомогательного транспортного оборудования; • Отсутствие разливочных ковшей с участком их подогрева и ремонта; • Потери металла не более 1, 5%; • Высокая производительность, отнесенная к единицеподводимой мощности по сравнению с традиционными способами; • Работа без жидкого остатка в тигле и с единовременной загрузкой слитков; • Более низкий(до 400 к. Вт×ч/т) удельный расход электроэнергии; • Дегазация от водорода – до 0, 5 см 3/г.

Руднотермическая печь для производства сурьмы 1 – электроды; 2 – арочный свод; 3 - желоб; 4 – футеровка; 5 – кожух печи; 6 – расплавленный металл; 7 – механизм поворота.

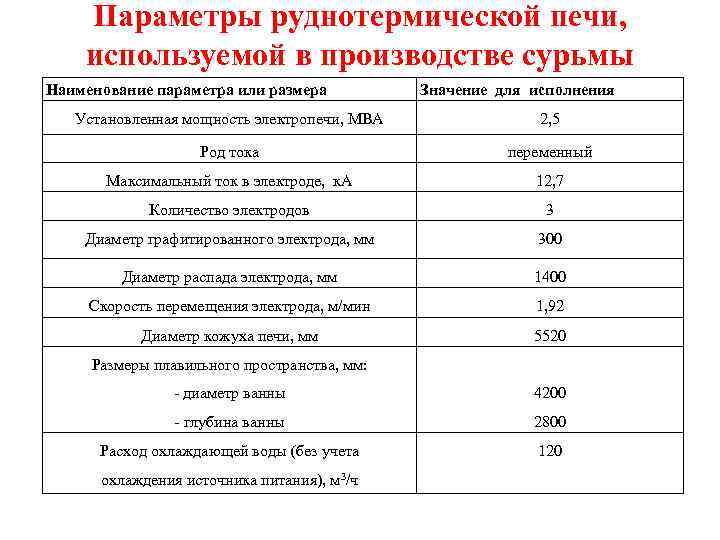

Параметры руднотермической печи, используемой в производстве сурьмы Наименование параметра или размера Значение для исполнения Установленная мощность электропечи, МВА 2, 5 Род тока переменный Максимальный ток в электроде, к. А 12, 7 Количество электродов 3 Диаметр графитированного электрода, мм 300 Диаметр распада электрода, мм 1400 Скорость перемещения электрода, м/мин 1, 92 Диаметр кожуха печи, мм 5520 Размеры плавильного пространства, мм: - диаметр ванны 4200 - глубина ванны 2800 Расход охлаждающей воды (без учета 120 охлаждения источника питания), м 3/ч

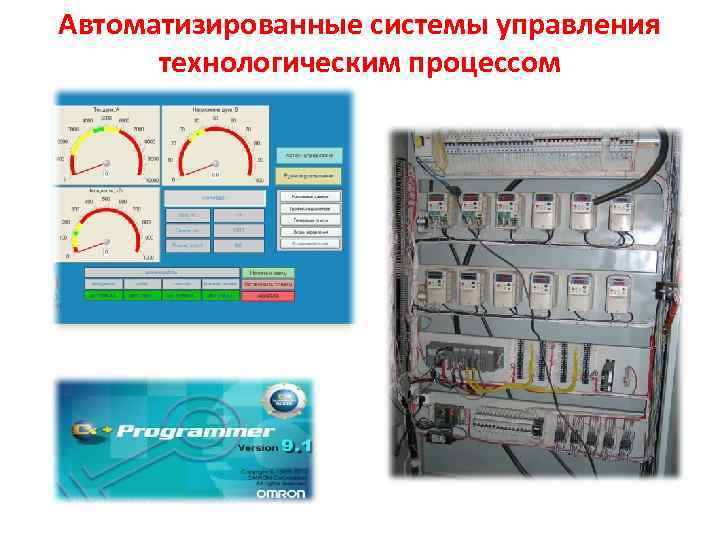

Автоматизированные системы управления технологическим процессом

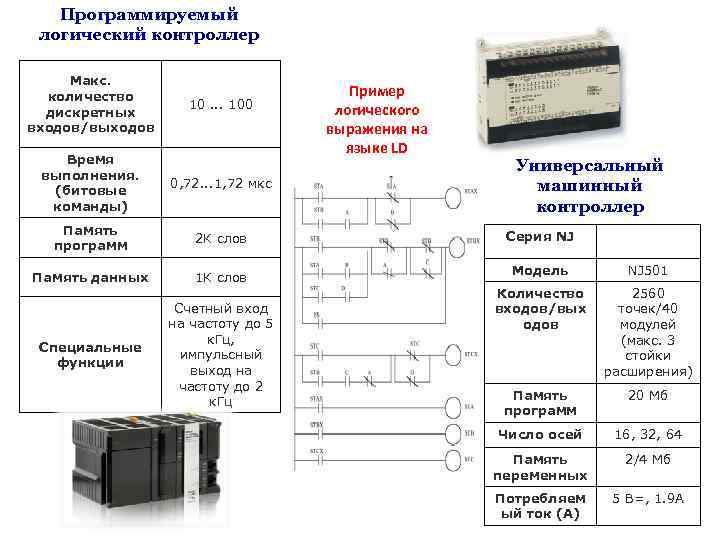

Программируемый логический контроллер Макс. количество дискретных входов/выходов 10. . . 100 Время выполнения. (битовые команды) 0, 72. . . 1, 72 мкс Память программ 2 К слов Память данных 1 К слов Специальные функции Счетный вход на частоту до 5 к. Гц, импульсный выход на частоту до 2 к. Гц Пример логического выражения на языке LD Универсальный машинный контроллер Серия NJ Модель NJ 501 Количество входов/вых одов 2560 точек/40 модулей (макс. 3 стойки расширения) Память программ 20 Мб Число осей 16, 32, 64 Память переменных 2/4 Мб Потребляем ый ток (А) 5 В=, 1. 9 А

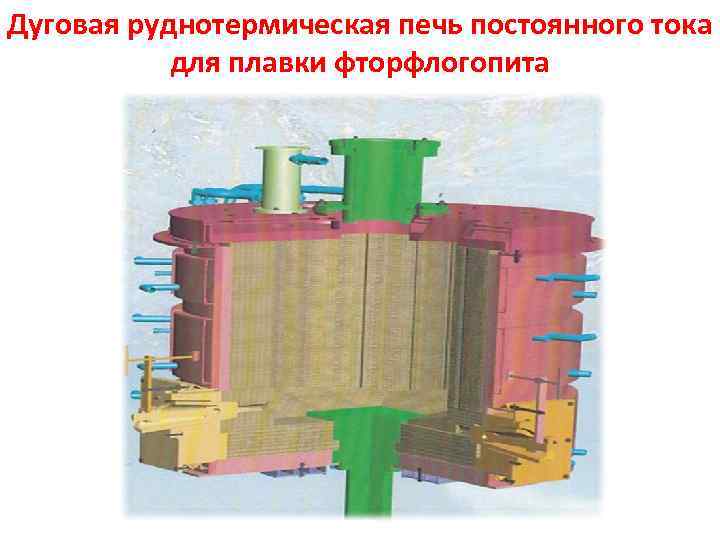

Дуговая руднотермическая печь постоянного тока для плавки фторфлогопита

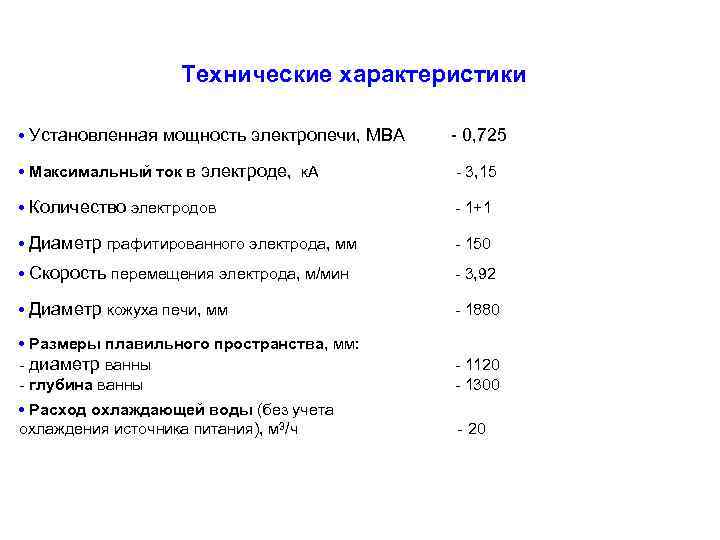

Технические характеристики • Установленная мощность электропечи, МВА - 0, 725 • Максимальный ток в электроде, к. А - 3, 15 • Количество электродов - 1+1 • Диаметр графитированного электрода, мм - 150 • Скорость перемещения электрода, м/мин - 3, 92 • Диаметр кожуха печи, мм - 1880 • Размеры плавильного пространства, мм: - диаметр ванны - глубина ванны - 1120 - 1300 • Расход охлаждающей воды (без учета охлаждения источника питания), м 3/ч - 20

Индукционная печь с графитовым плаз матроном для выплавки бронзы из лома 1 - подовый электрод-анод; 2 - индуктор; 3 - листовой асбест; 4 - огнеупорный тигель; 5, 6 - асбоцементные плиты; 7 - водоохлаждаемое опорное кольцо; 8 - гляделка; 9 - дуговой плазматрон; 10 - водоохлаждаемая крышка.

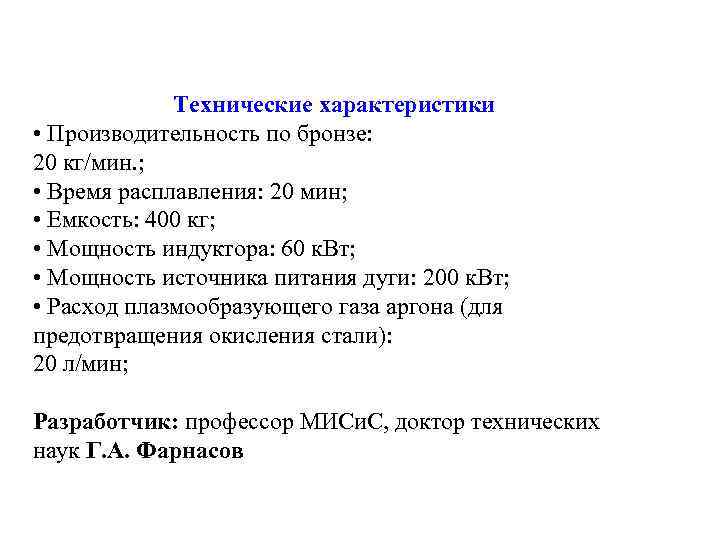

Технические характеристики • Производительность по бронзе: 20 кг/мин. ; • Время расплавления: 20 мин; • Емкость: 400 кг; • Мощность индуктора: 60 к. Вт; • Мощность источника питания дуги: 200 к. Вт; • Расход плазмообразующего газа аргона (для предотвращения окисления стали): 20 л/мин; Разработчик: профессор МИСи. С, доктор технических наук Г. А. Фарнасов

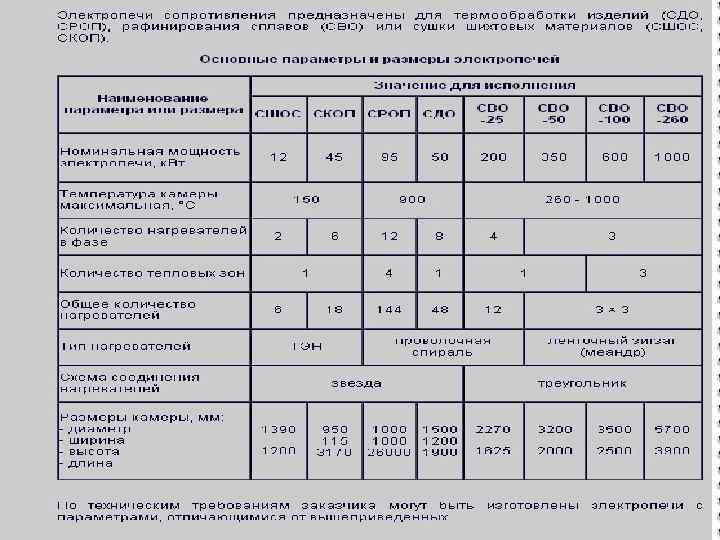

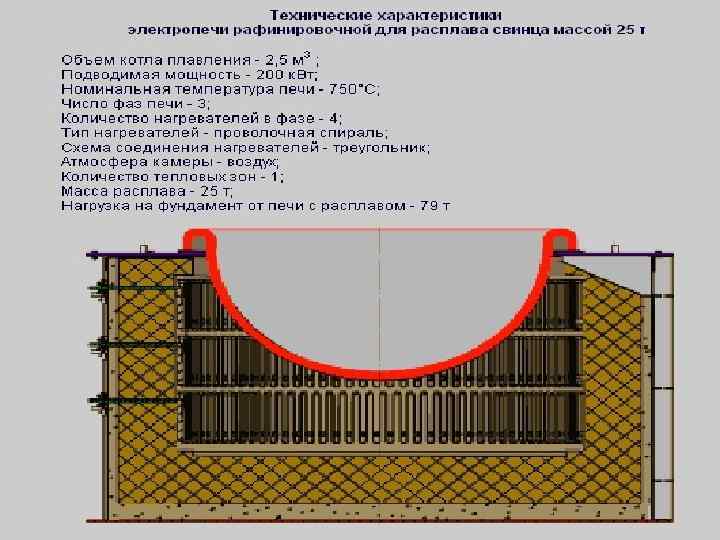

Печь сопротивления с дуговым плазмотроном для плавления слитков алюминия 4 1 3 2 1. Тигель 2. Нихромовые нагреватели 3. Крышка 4. Механизм перемещения

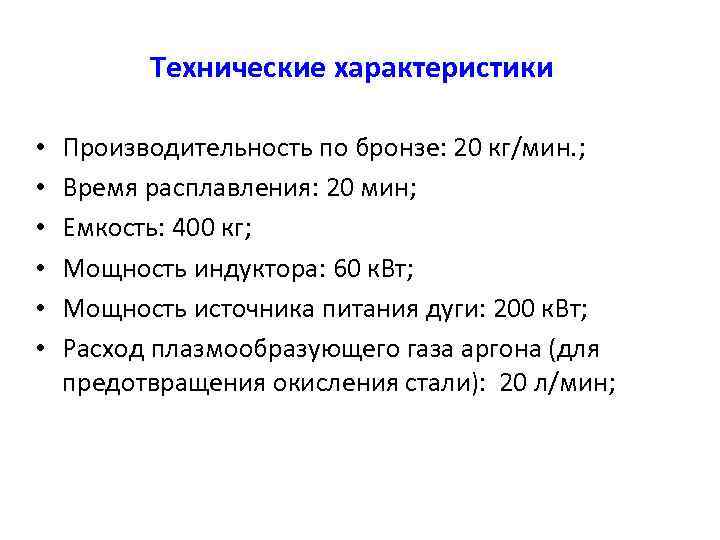

Технические характеристики • • • Производительность по бронзе: 20 кг/мин. ; Время расплавления: 20 мин; Емкость: 400 кг; Мощность индуктора: 60 к. Вт; Мощность источника питания дуги: 200 к. Вт; Расход плазмообразующего газа аргона (для предотвращения окисления стали): 20 л/мин;

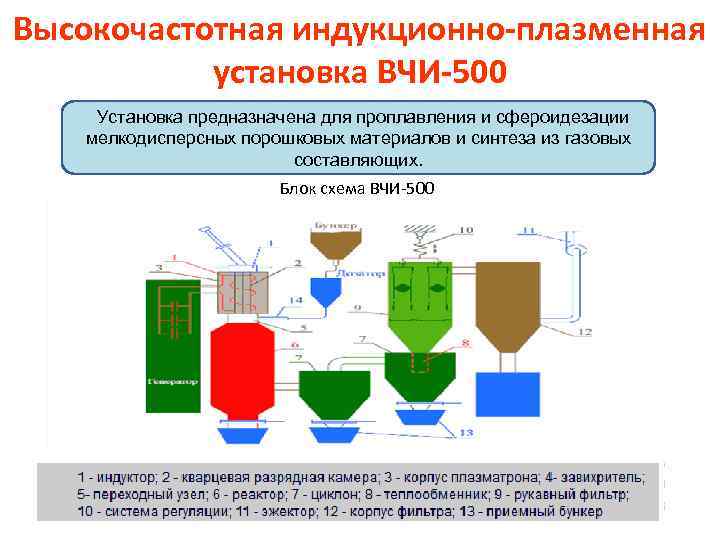

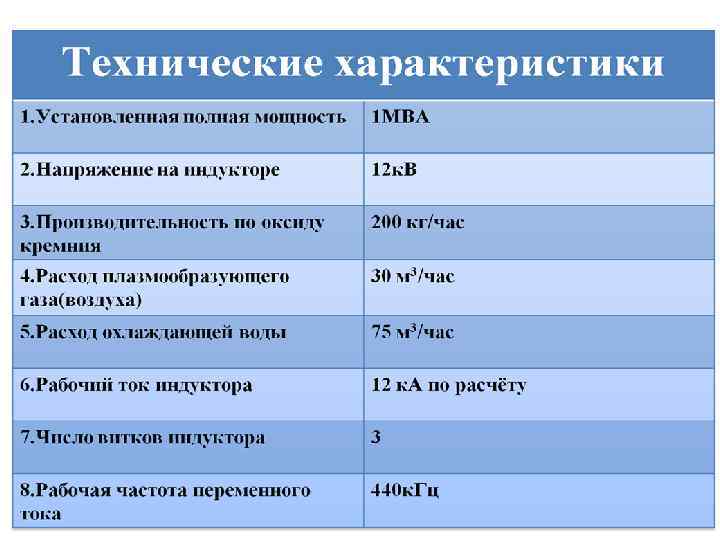

Высокочастотная индукционно-плазменная установка ВЧИ-500 Установка предназначена для проплавления и сфероидезации мелкодисперсных порошковых материалов и синтеза из газовых составляющих. Блок схема ВЧИ-500

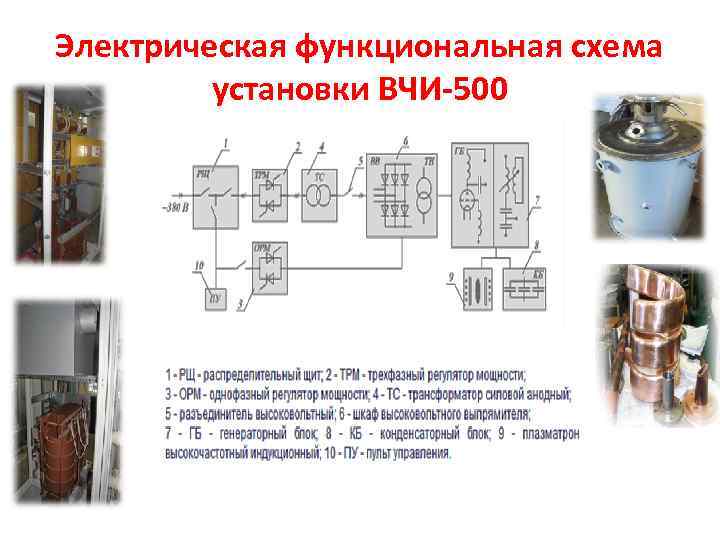

Электрическая функциональная схема установки ВЧИ-500
