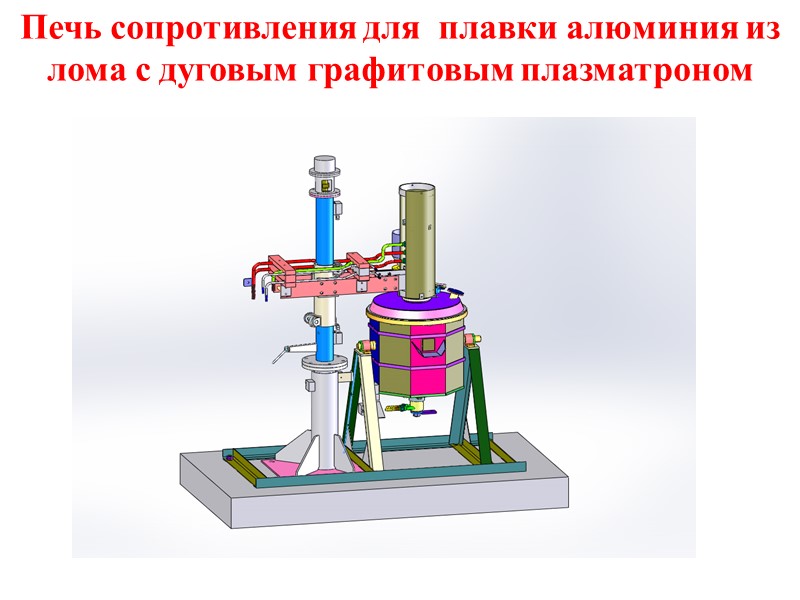

Печь сопротивления для плавки алюминия из лома с дуговым графитовым плазматроном

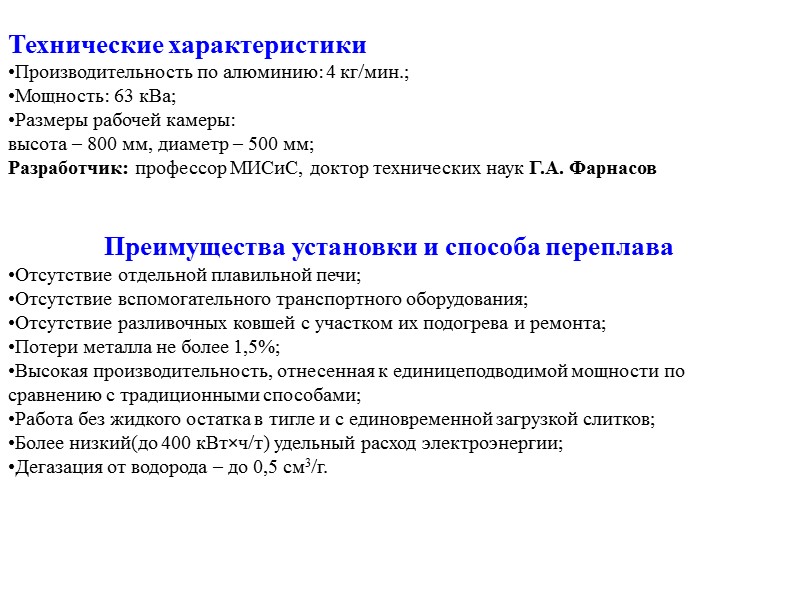

Технические характеристики Производительность по алюминию: 4 кг/мин.; Мощность: 63 кВа; Размеры рабочей камеры: высота – 800 мм, диаметр – 500 мм; Разработчик: профессор МИСиС, доктор технических наук Г.А. Фарнасов Преимущества установки и способа переплава Отсутствие отдельной плавильной печи; Отсутствие вспомогательного транспортного оборудования; Отсутствие разливочных ковшей с участком их подогрева и ремонта; Потери металла не более 1,5%; Высокая производительность, отнесенная к единицеподводимой мощности по сравнению с традиционными способами; Работа без жидкого остатка в тигле и с единовременной загрузкой слитков; Более низкий(до 400 кВт×ч/т) удельный расход электроэнергии; Дегазация от водорода – до 0,5 см3/г.

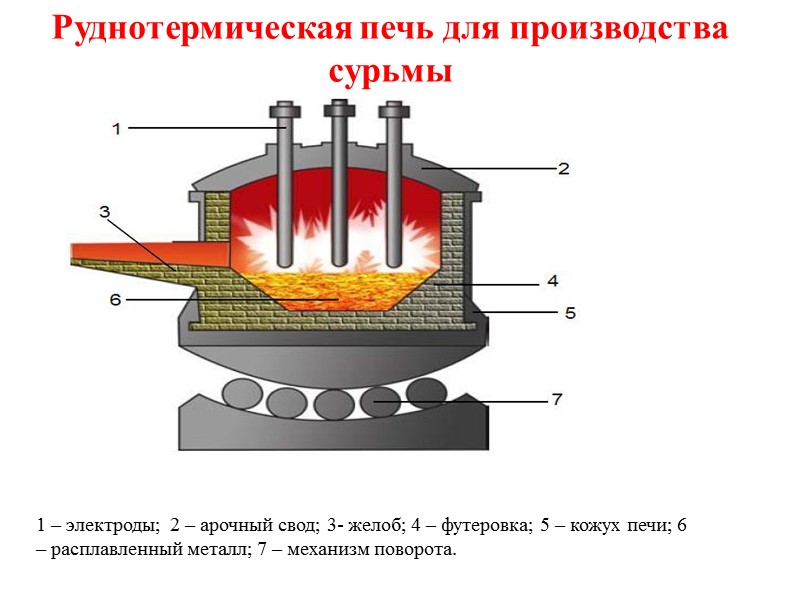

1 – электроды; 2 – арочный свод; 3- желоб; 4 – футеровка; 5 – кожух печи; 6 – расплавленный металл; 7 – механизм поворота. Руднотермическая печь для производства сурьмы

Параметры руднотермической печи, используемой в производстве сурьмы

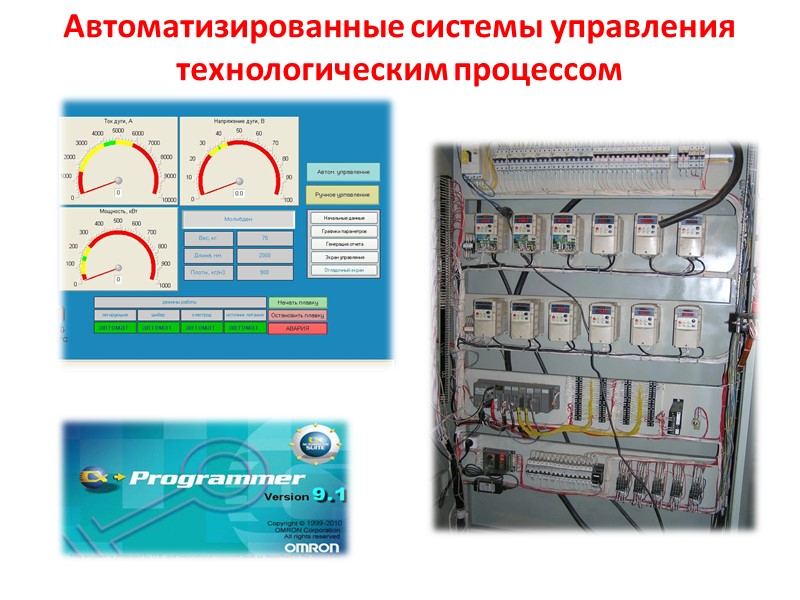

Автоматизированные системы управления технологическим процессом

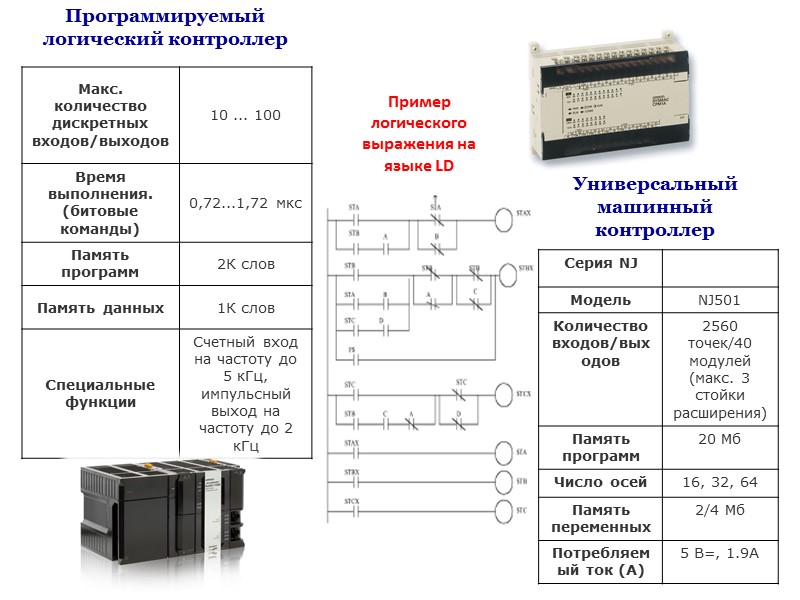

Пример логического выражения на языке LD Программируемый логический контроллер Универсальный машинный контроллер

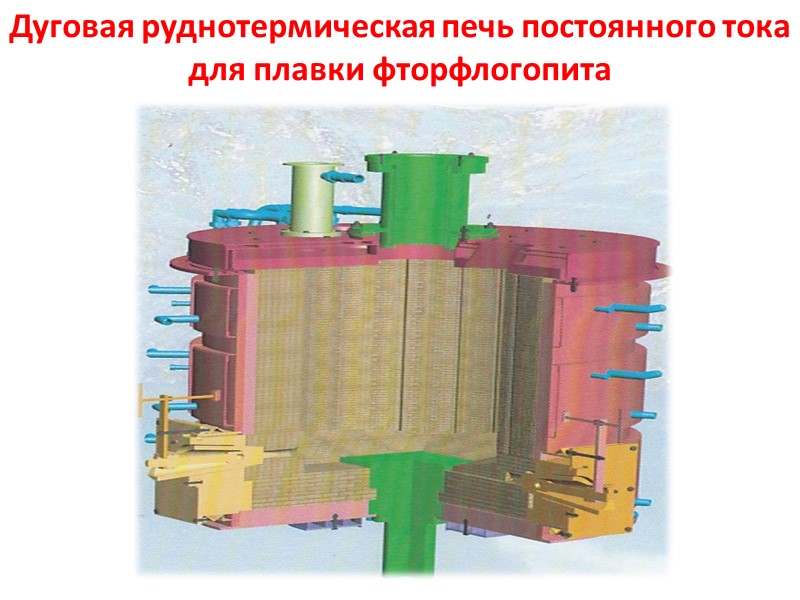

Дуговая руднотермическая печь постоянного тока для плавки фторфлогопита

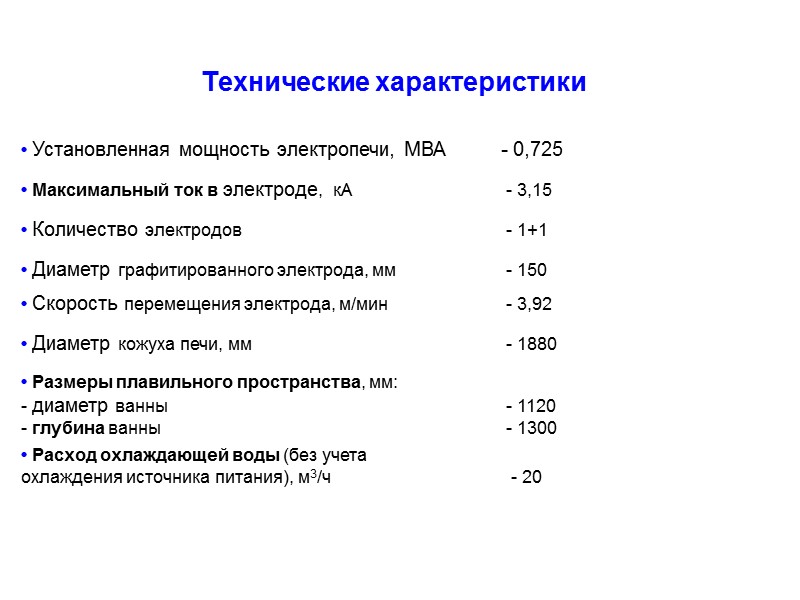

Технические характеристики • Установленная мощность электропечи, МВА - 0,725 • Максимальный ток в электроде, кА - 3,15 • Количество электродов - 1+1 • Диаметр графитированного электрода, мм - 150 • Скорость перемещения электрода, м/мин - 3,92 • Диаметр кожуха печи, мм - 1880 • Размеры плавильного пространства, мм: - диаметр ванны - 1120 - глубина ванны - 1300 • Расход охлаждающей воды (без учета охлаждения источника питания), м3/ч - 20

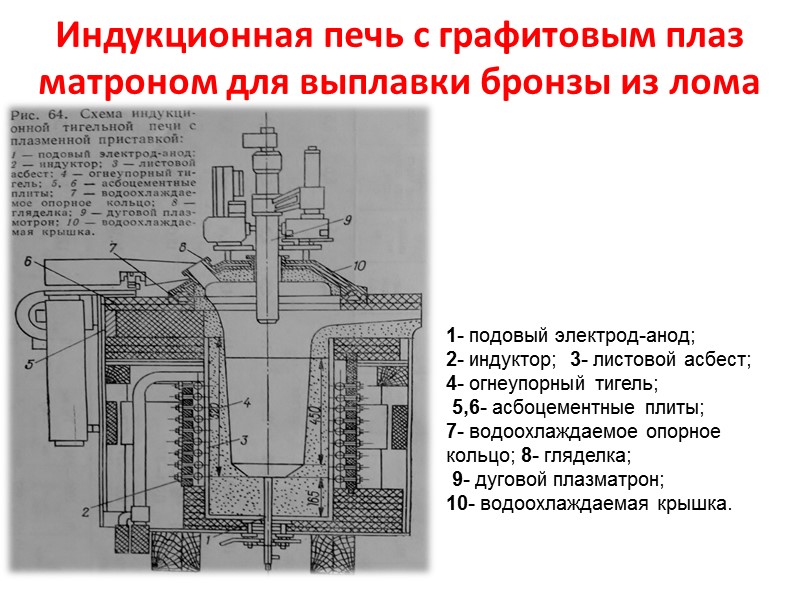

Индукционная печь с графитовым плаз матроном для выплавки бронзы из лома 1- подовый электрод-анод; 2- индуктор; 3- листовой асбест; 4- огнеупорный тигель; 5,6- асбоцементные плиты; 7- водоохлаждаемое опорное кольцо; 8- гляделка; 9- дуговой плазматрон; 10- водоохлаждаемая крышка.

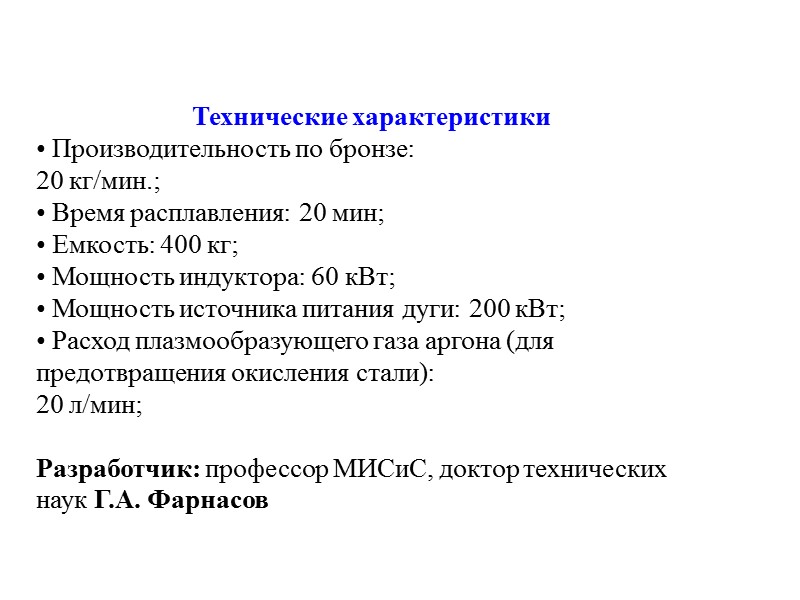

Технические характеристики Производительность по бронзе: 20 кг/мин.; Время расплавления: 20 мин; Емкость: 400 кг; Мощность индуктора: 60 кВт; Мощность источника питания дуги: 200 кВт; Расход плазмообразующего газа аргона (для предотвращения окисления стали): 20 л/мин; Разработчик: профессор МИСиС, доктор технических наук Г.А. Фарнасов

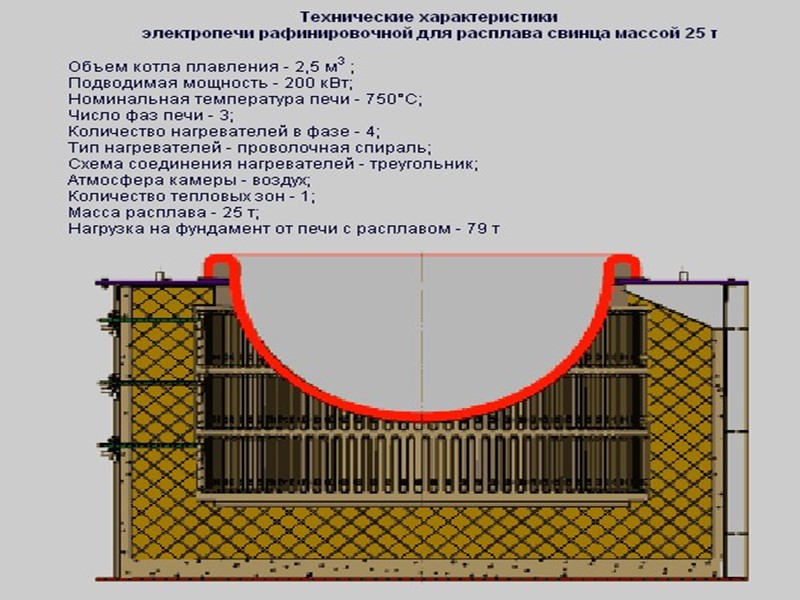

Печь сопротивления с дуговым плазмотроном для плавления слитков алюминия Тигель Нихромовые нагреватели Крышка Механизм перемещения 1 3 2 4

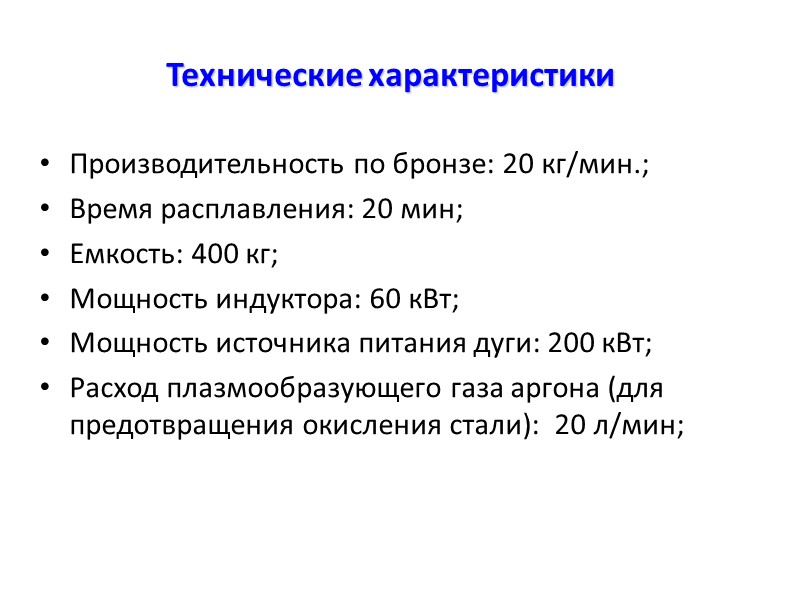

Технические характеристики Производительность по бронзе: 20 кг/мин.; Время расплавления: 20 мин; Емкость: 400 кг; Мощность индуктора: 60 кВт; Мощность источника питания дуги: 200 кВт; Расход плазмообразующего газа аргона (для предотвращения окисления стали): 20 л/мин;

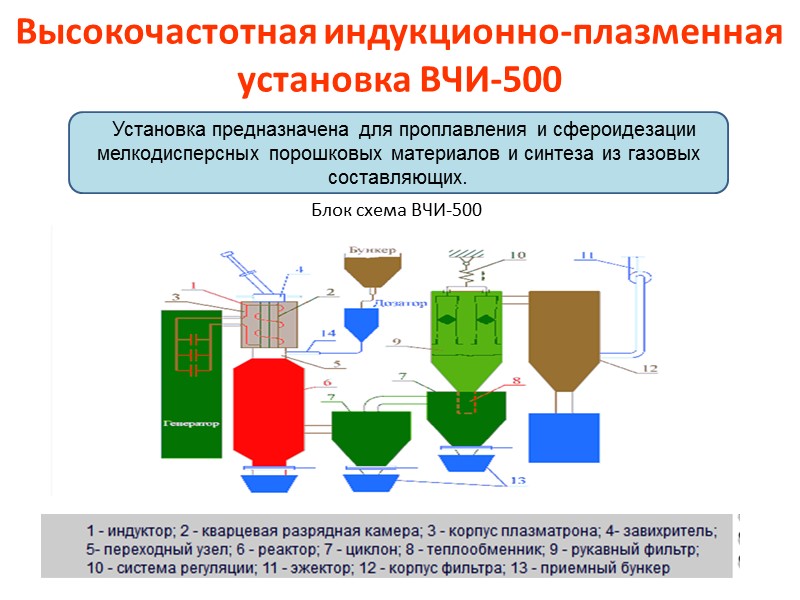

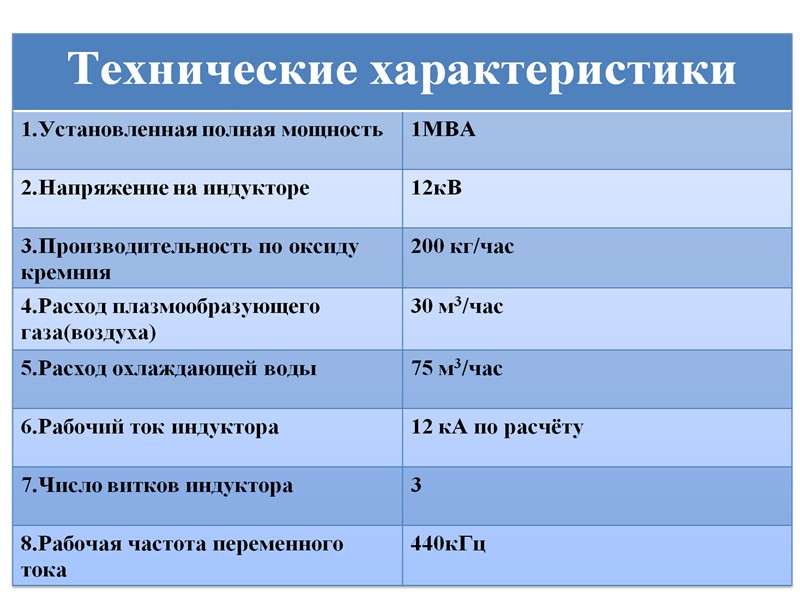

Высокочастотная индукционно-плазменная установка ВЧИ-500 Установка предназначена для проплавления и сфероидезации мелкодисперсных порошковых материалов и синтеза из газовых составляющих. Блок схема ВЧИ-500

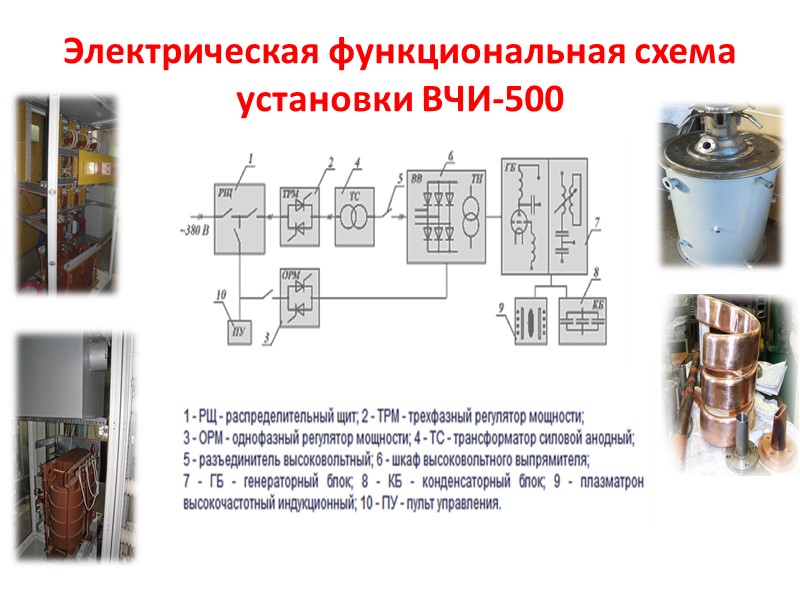

Электрическая функциональная схема установки ВЧИ-500
