практика Второва.ppt

  • Количество слайдов: 8

Отчет к производственной практике Дипломный проект на тему: «Разработка программных средств автоматизированной оценки результатов Отчет к производственной практике Дипломный проект на тему: «Разработка программных средств автоматизированной оценки результатов работы специализированного программного обеспечения» Студент гр. К 10 -121 Второва В. М. Руководитель: Фащев В. В. Место выполнения: ОАО ГСКБ «Алмаз – Антей»

Структура входных данных (1) Структура входных данных (1)

Структура входных данных (2) • Входная информация поступает от радиолокационной станции. На основе этой Структура входных данных (2) • Входная информация поступает от радиолокационной станции. На основе этой информации выделяется 3 типа данных, которые строятся на моделях целей 4 типов. У каждой МЦ есть свои данные о номере группы целей, номере объекта и времени снятия параметров. Данные могут передаваться в виде 4 файлов, со своей структурой, или в виде 1 файла: в начале строки есть идентификатор МЦ, далее записаны данные для этой МЦ.

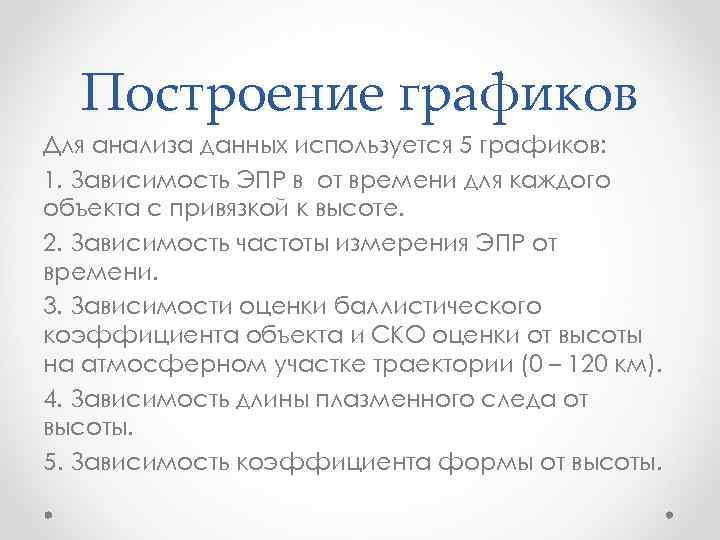

Построение графиков Для анализа данных используется 5 графиков: 1. Зависимость ЭПР в от времени Построение графиков Для анализа данных используется 5 графиков: 1. Зависимость ЭПР в от времени для каждого объекта с привязкой к высоте. 2. Зависимость частоты измерения ЭПР от времени. 3. Зависимости оценки баллистического коэффициента объекта и СКО оценки от высоты на атмосферном участке траектории (0 – 120 км). 4. Зависимость длины плазменного следа от высоты. 5. Зависимость коэффициента формы от высоты.

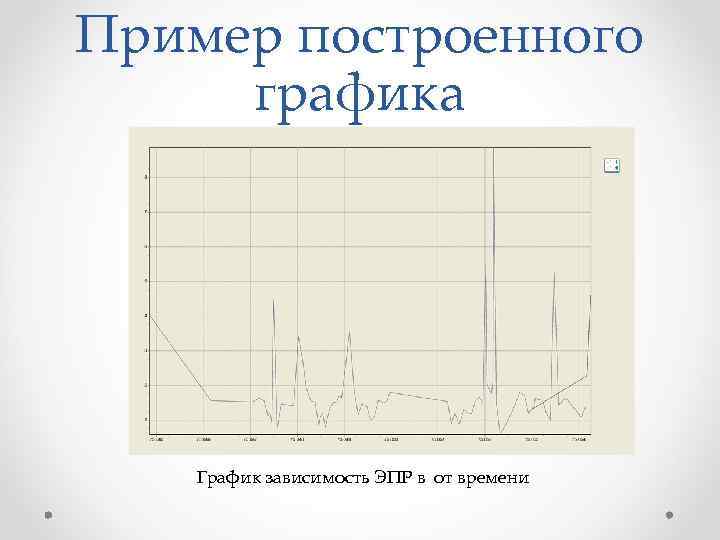

Пример построенного графика График зависимость ЭПР в от времени Пример построенного графика График зависимость ЭПР в от времени

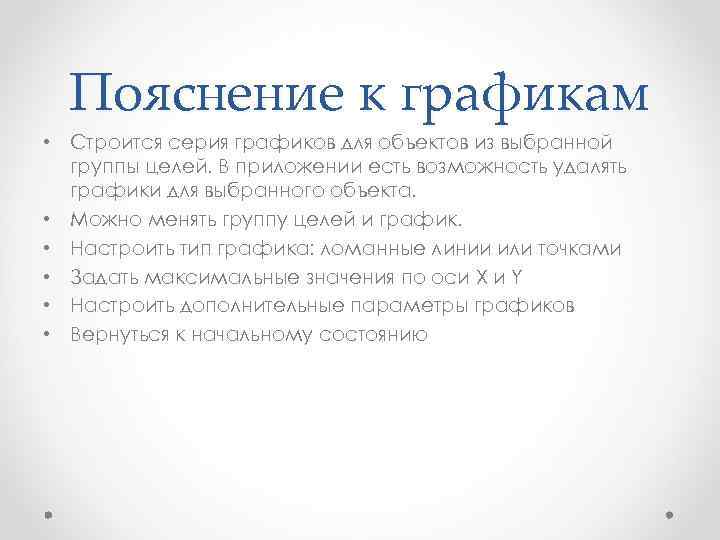

Пояснение к графикам • Строится серия графиков для объектов из выбранной группы целей. В Пояснение к графикам • Строится серия графиков для объектов из выбранной группы целей. В приложении есть возможность удалять графики для выбранного объекта. • Можно менять группу целей и график. • Настроить тип графика: ломанные линии или точками • Задать максимальные значения по оси X и Y • Настроить дополнительные параметры графиков • Вернуться к начальному состоянию

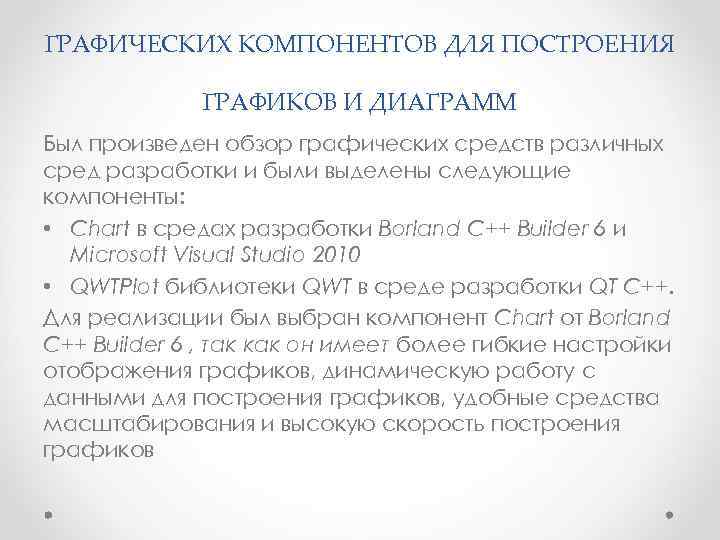

ГРАФИЧЕСКИХ КОМПОНЕНТОВ ДЛЯ ПОСТРОЕНИЯ ГРАФИКОВ И ДИАГРАММ Был произведен обзор графических средств различных сред ГРАФИЧЕСКИХ КОМПОНЕНТОВ ДЛЯ ПОСТРОЕНИЯ ГРАФИКОВ И ДИАГРАММ Был произведен обзор графических средств различных сред разработки и были выделены следующие компоненты: • Chart в средах разработки Borland C++ Builder 6 и Microsoft Visual Studio 2010 • QWTPlot библиотеки QWT в среде разработки QT C++. Для реализации был выбран компонент Chart от Borland C++ Builder 6 , так как он имеет более гибкие настройки отображения графиков, динамическую работу с данными для построения графиков, удобные средства масштабирования и высокую скорость построения графиков

Спасибо за внимание! Спасибо за внимание!
