Осушка газов Осушка газов

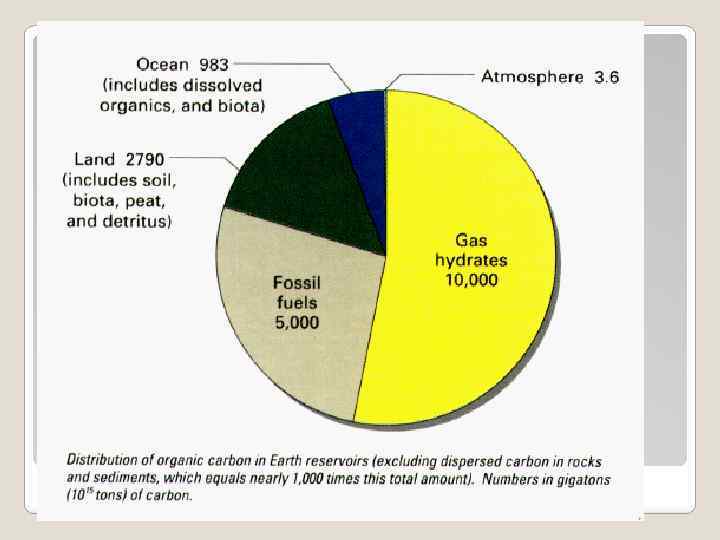

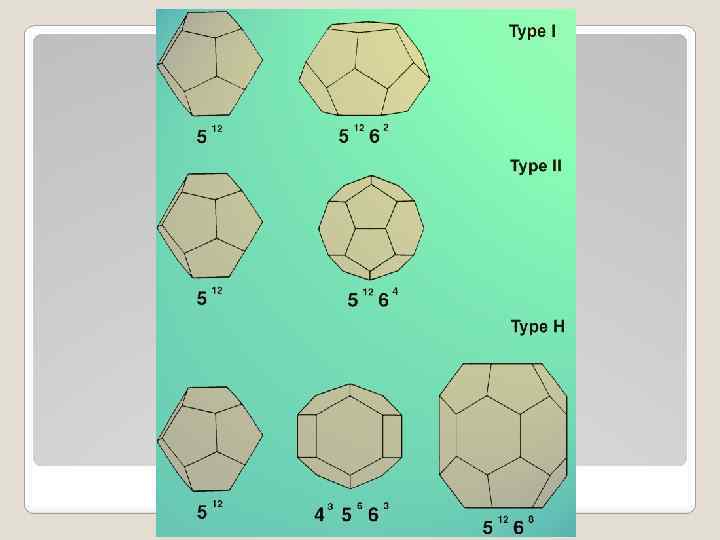

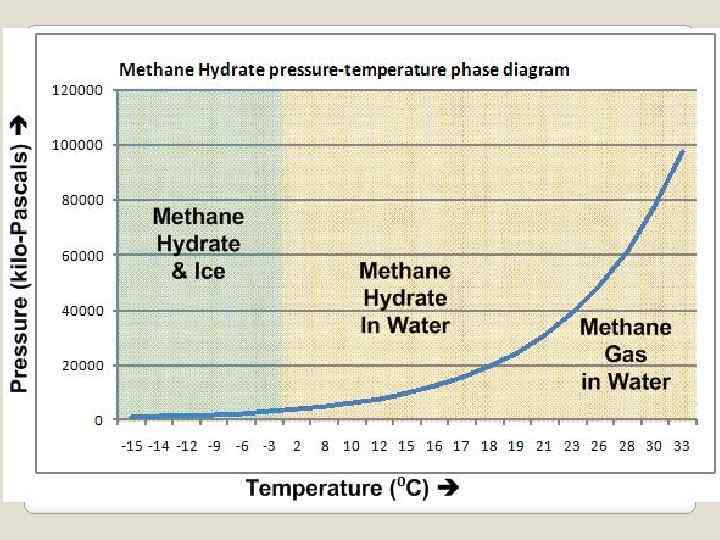

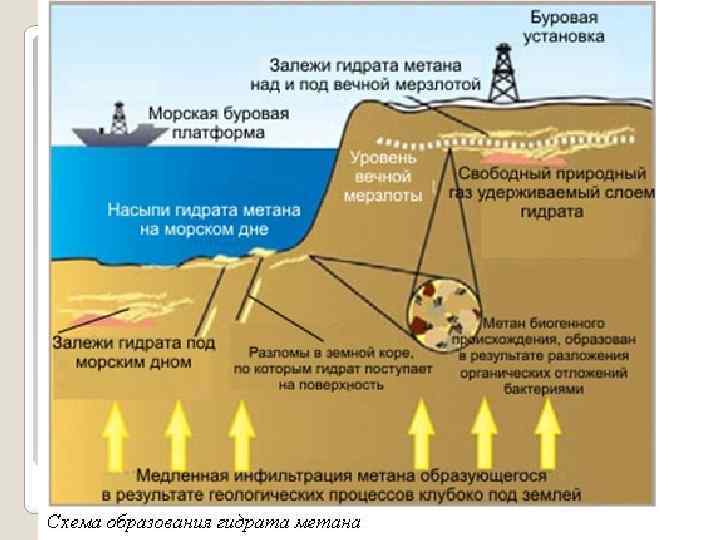

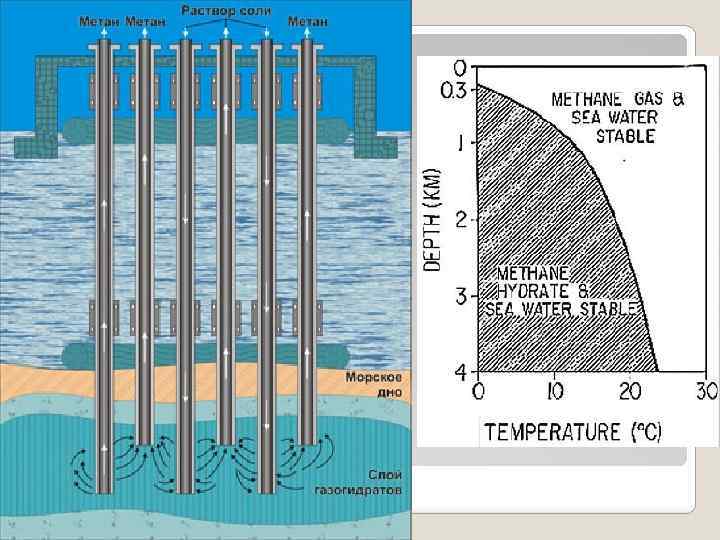

Осушка газов в промышленности Осушка газов – это удаление влаги из газов и газовых Осушка газов в промышленности Осушка газов – это удаление влаги из газов и газовых смесей. Предшествует транспорту природного газа по трубопроводам, низкотемпературному разделению газовых смесей на компоненты и др. Обеспечивает непрерывную эксплуатацию оборудования и газопроводов, предотвращая образование ледяных и гидратных пробок и т. п.

Абсолютная и относительная влажность, точка росы Абсолютная влажность - масса водяного пара, содержащаяся в Абсолютная и относительная влажность, точка росы Абсолютная влажность - масса водяного пара, содержащаяся в единице объёма , г/м³ Относительная влажность - отношение давления пара к давлению насыщенного пара, то есть абсолютной влажности к максимальной , % относительной влажности; Точка росы -температура газа, при которой газ насыщается водяным паром °C. Относительная влажность газа при этом составляет 100 %. С дальнейшим притоком водяного пара или при охлаждении воздуха (газа) появляется конденсат.

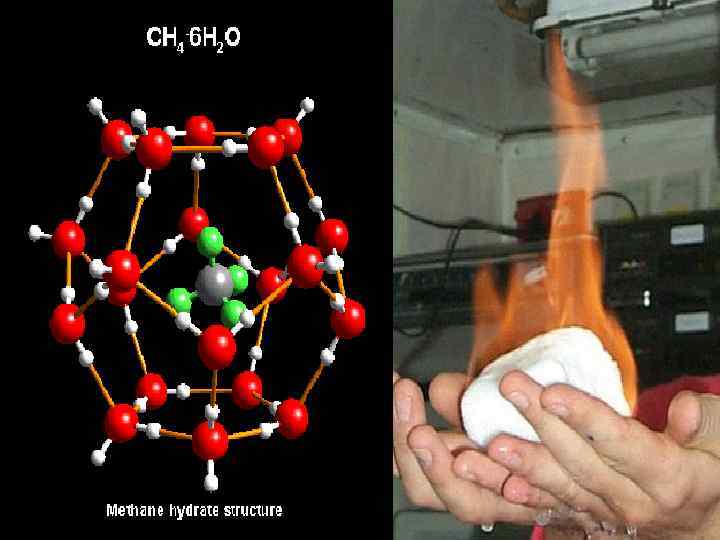

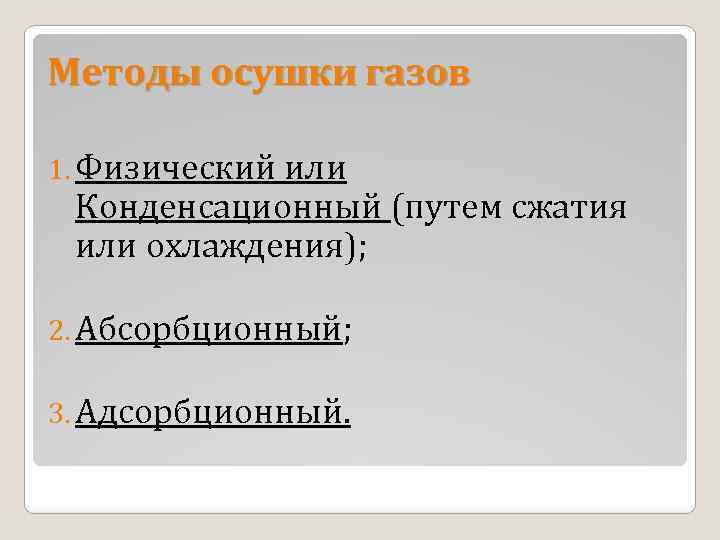

Методы осушки газов 1. Физический или Конденсационный (путем сжатия или охлаждения); 2. Абсорбционный; 3. Методы осушки газов 1. Физический или Конденсационный (путем сжатия или охлаждения); 2. Абсорбционный; 3. Адсорбционный.

Абсорбционный метод Абсорбционная осушка газа В основе способа лежит применение специальных реагентов поглощающих влагу Абсорбционный метод Абсорбционная осушка газа В основе способа лежит применение специальных реагентов поглощающих влагу из газа при непосредственном контакте внутри аппарата.

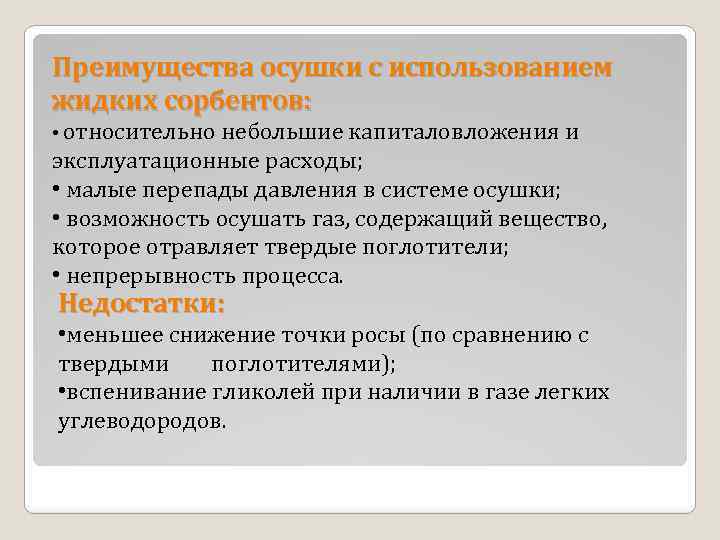

Преимущества осушки с использованием жидких сорбентов: • относительно небольшие капиталовложения и эксплуатационные расходы; • Преимущества осушки с использованием жидких сорбентов: • относительно небольшие капиталовложения и эксплуатационные расходы; • малые перепады давления в системе осушки; • возможность осушать газ, содержащий вещество, которое отравляет твердые поглотители; • непрерывность процесса. Недостатки: • меньшее снижение точки росы (по сравнению с твердыми поглотителями); • вспенивание гликолей при наличии в газе легких углеводородов.

Адсорбционный метод Адсорбционная осушка газа Технологический процесс заключается в избирательном поглощении порами поверхности твердого Адсорбционный метод Адсорбционная осушка газа Технологический процесс заключается в избирательном поглощении порами поверхности твердого адсорбента молекул воды из газа, с последующим извлечением их из пор посредством применения внешних воздействий. Наиболее используемыми для осушки адсорбентами являются: силикагели (алюмогели) и цеолиты.

Принципиальная схема установки адсорбционной осушки газа Принципиальная схема установки адсорбционной осушки газа

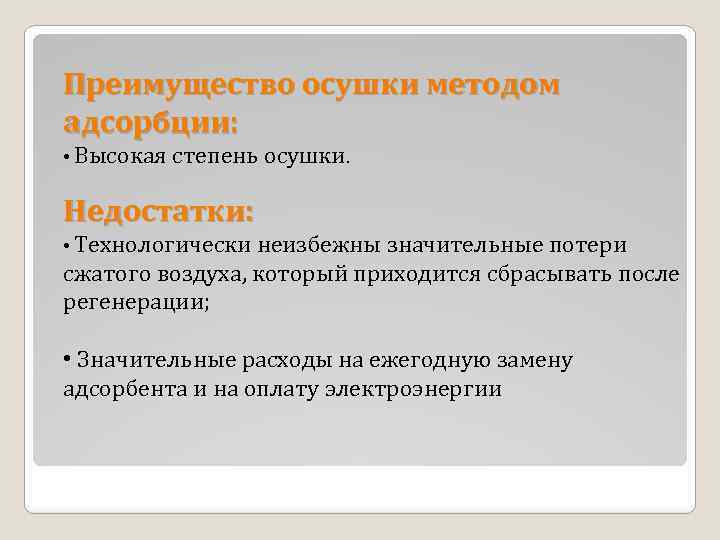

Преимущество осушки методом адсорбции: • Высокая степень осушки. Недостатки: • Технологически неизбежны значительные потери Преимущество осушки методом адсорбции: • Высокая степень осушки. Недостатки: • Технологически неизбежны значительные потери сжатого воздуха, который приходится сбрасывать после регенерации; • Значительные расходы на ежегодную замену адсорбента и на оплату электроэнергии

Физический метод Компрессионный метод осушки (осушка сжатием) Производится путем повышения парциального давления насыщенного пара Физический метод Компрессионный метод осушки (осушка сжатием) Производится путем повышения парциального давления насыщенного пара при сжатии газа и последующим отводом жидкой фазы. Осушка газа охлаждением В основе способа лежит охлаждение газа при неизменном давлении. По ходу процесса избыточная влага конденсируется и отводится, а точка росы газа снижается. Недостаток: относительно низкая степень осушки.
