ОСТЕКЛЕНИЕ ПРОЕМОВ И ПОКРЫТИЙ Остекление выполняют

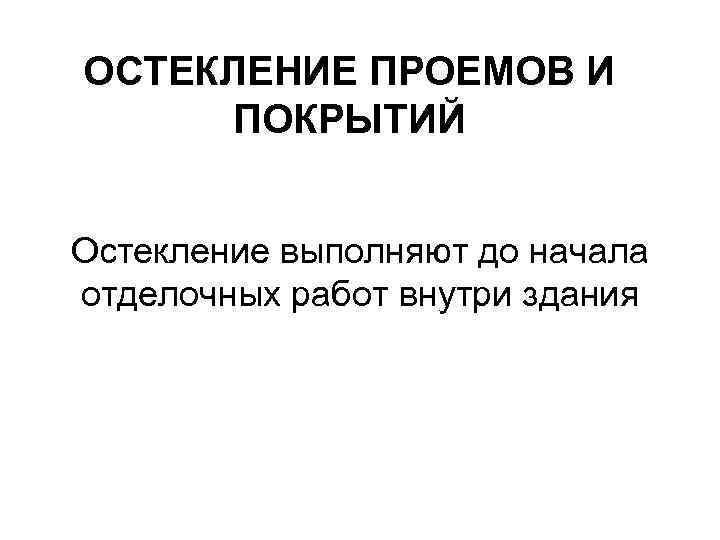

ОСТЕКЛЕНИЕ ПРОЕМОВ И ПОКРЫТИЙ Остекление выполняют до начала отделочных работ внутри здания

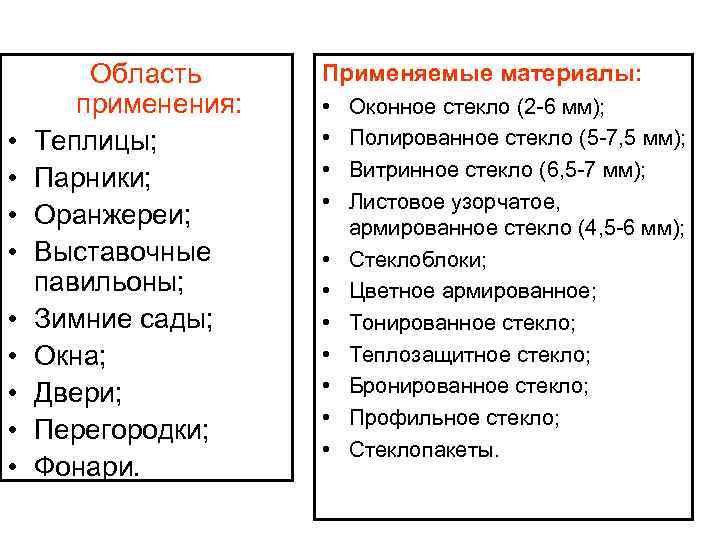

Область Применяемые материалы: применения: • Оконное стекло (2 -6 мм); • Теплицы; • Полированное стекло (5 -7, 5 мм); • Парники; • Витринное стекло (6, 5 -7 мм); • Листовое узорчатое, • Оранжереи; армированное стекло (4, 5 -6 мм); • Выставочные • Стеклоблоки; павильоны; • Цветное армированное; • Зимние сады; • Тонированное стекло; • Окна; • Теплозащитное стекло; • Двери; • Бронированное стекло; • Профильное стекло; • Перегородки; • Стеклопакеты. • Фонари.

Дополнительные Применяемые приспособления: инструменты в • Крепежные изделия; зависимости от • эластичные толщины стекла: прокладки; • Роликовые стеклорезы • замазки; (2 -4 мм); • растворы; • алмазные стеклорезы (до 5 -7 мм); • герметики. • электростеклорезы; • лазерные стеклорезы (V-3, 5 м/сек).

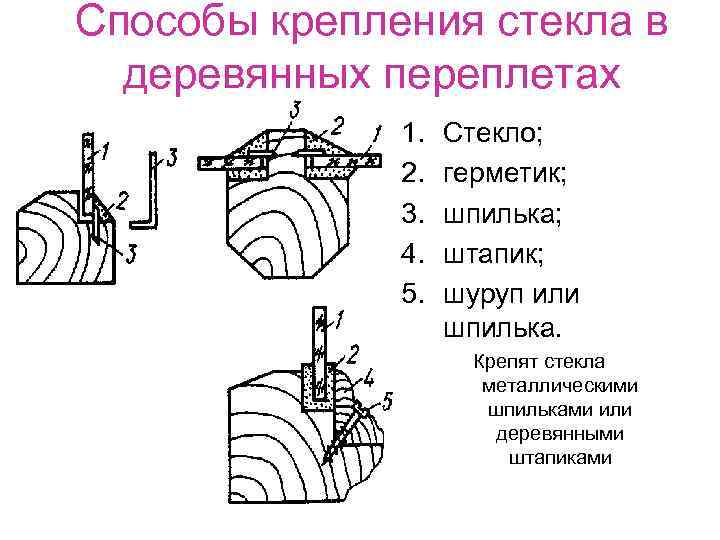

Способы крепления стекла в деревянных переплетах 1. Стекло; 2. герметик; 3. шпилька; 4. штапик; 5. шуруп или шпилька. Крепят стекла металлическими шпильками или деревянными штапиками

Способы крепления стекла в металлических рамах а – силиконовым герметиком; б – кляммерами; в – металлическими штапиками; 1 – переплет; 2 – стекло; 3 – зажимы; 4 – кляммеры; 5 – штапик; 6 – винт; 7 – герметик. Стекло устанавливают на П-образные резиновые или пластмассовые прокладки. Стекло в них закрепляют клиновыми зажимами, кляммерами или металлическими штапиками на винтах (с шагом 300 мм) Установка витринных и других стекол большой площади и веса ведут с помощью вакуумных захватов – присосок.

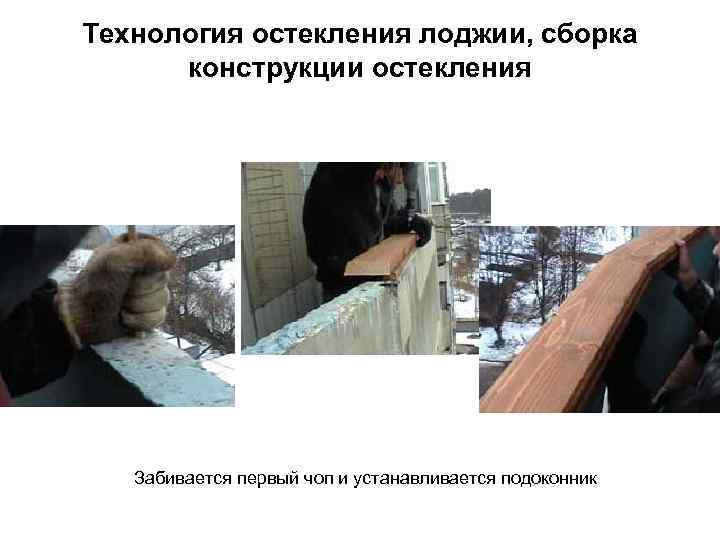

Технология остекления лоджии, сборка конструкции остекления Забивается первый чоп и устанавливается подоконник

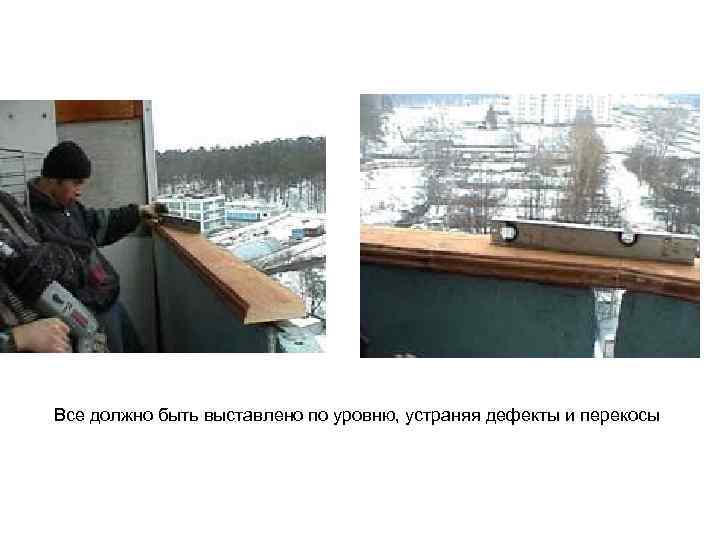

Все должно быть выставлено по уровню, устраняя дефекты и перекосы

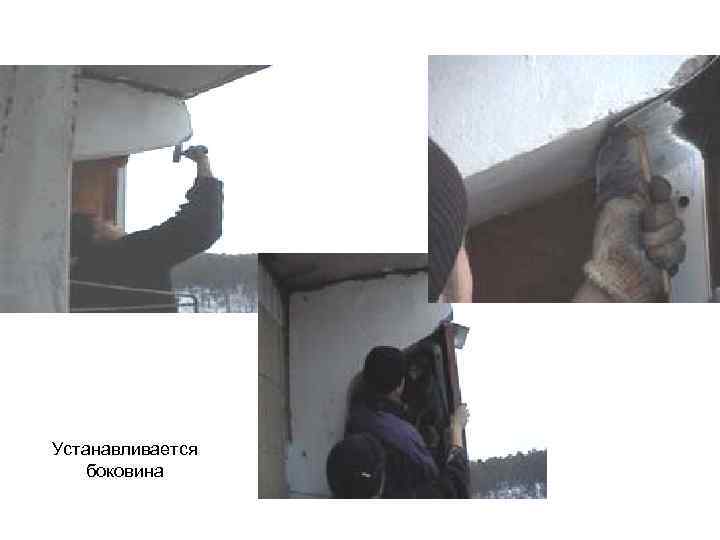

Устанавливается боковина

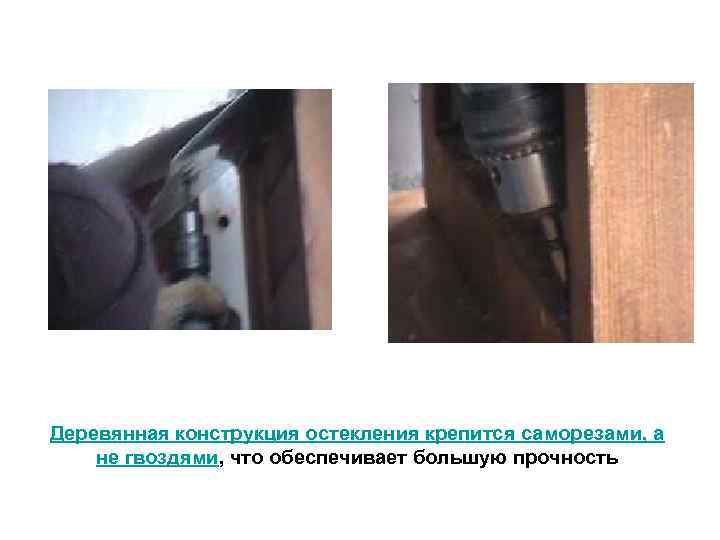

Деревянная конструкция остекления крепится саморезами, а не гвоздями, что обеспечивает большую прочность

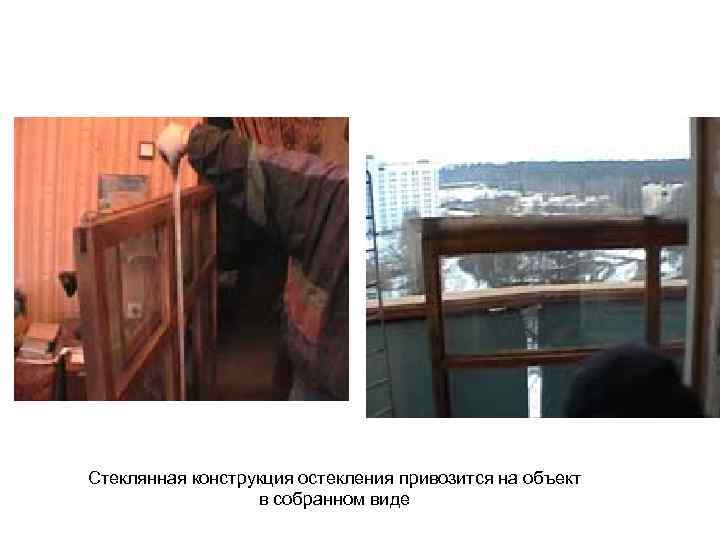

Стеклянная конструкция остекления привозится на объект в собранном виде

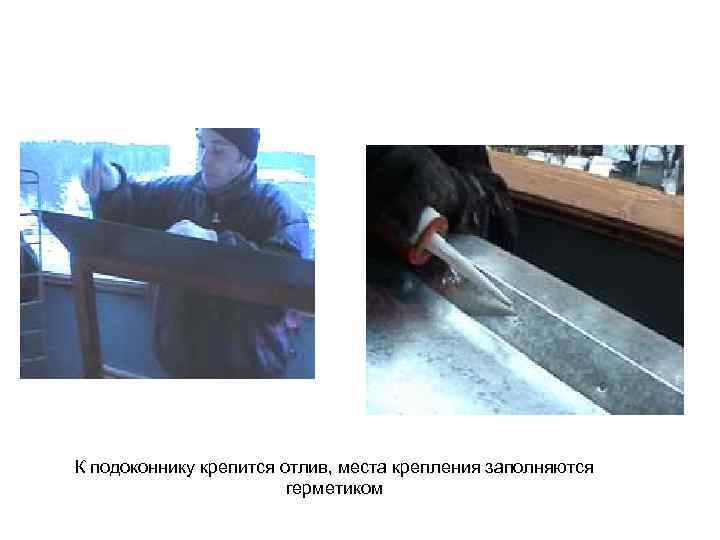

К подоконнику крепится отлив, места крепления заполняются герметиком

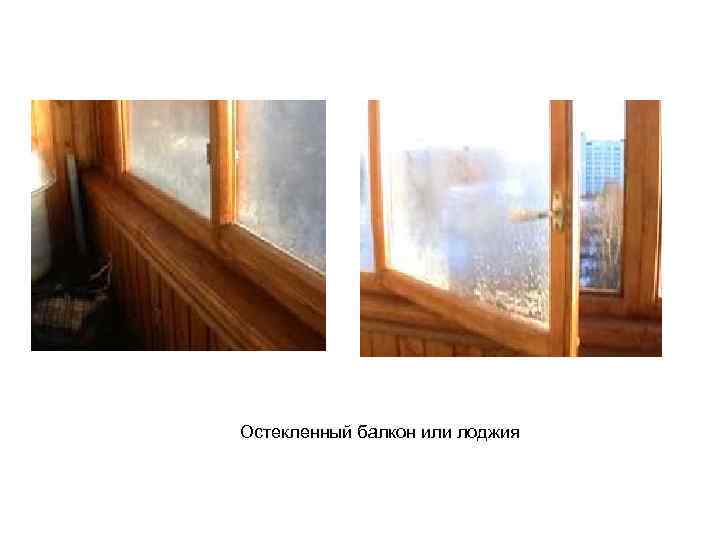

Остекленный балкон или лоджия

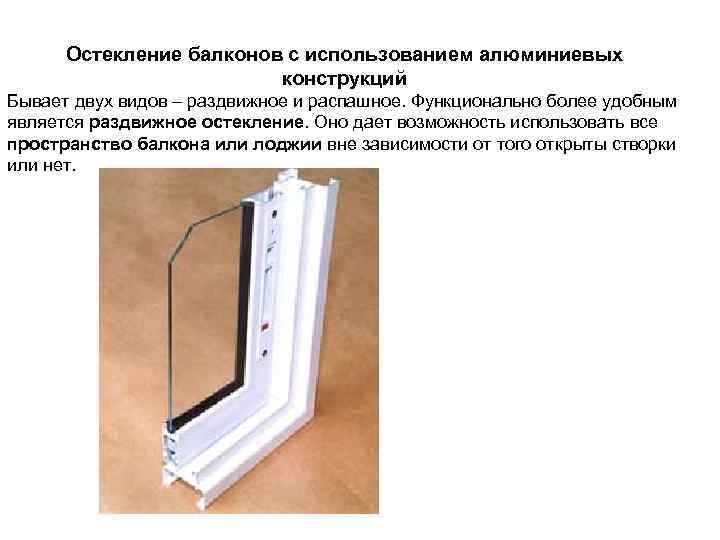

Остекление балконов с использованием алюминиевых конструкций Бывает двух видов – раздвижное и распашное. Функционально более удобным является раздвижное остекление. Оно дает возможность использовать все пространство балкона или лоджии вне зависимости от того открыты створки или нет.

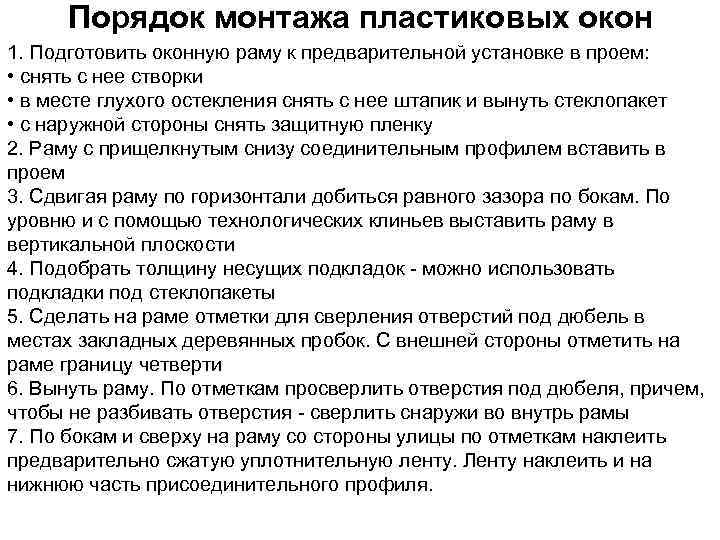

Порядок монтажа пластиковых окон 1. Подготовить оконную раму к предварительной установке в проем: • снять с нее створки • в месте глухого остекления снять с нее штапик и вынуть стеклопакет • с наружной стороны снять защитную пленку 2. Раму с прищелкнутым снизу соединительным профилем вставить в проем 3. Сдвигая раму по горизонтали добиться равного зазора по бокам. По уровню и с помощью технологических клиньев выставить раму в вертикальной плоскости 4. Подобрать толщину несущих подкладок - можно использовать подкладки под стеклопакеты 5. Сделать на раме отметки для сверления отверстий под дюбель в местах закладных деревянных пробок. С внешней стороны отметить на раме границу четверти 6. Вынуть раму. По отметкам просверлить отверстия под дюбеля, причем, чтобы не разбивать отверстия - сверлить снаружи во внутрь рамы 7. По бокам и сверху на раму со стороны улицы по отметкам наклеить предварительно сжатую уплотнительную ленту. Ленту наклеить и на нижнюю часть присоединительного профиля.

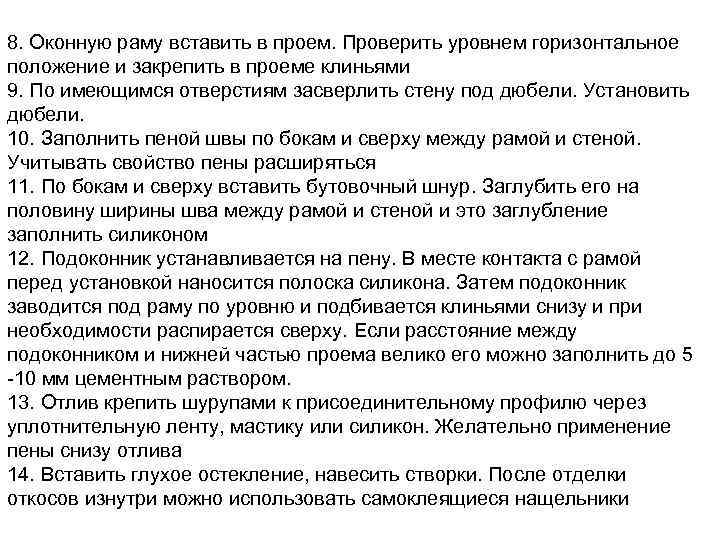

8. Оконную раму вставить в проем. Проверить уровнем горизонтальное положение и закрепить в проеме клиньями 9. По имеющимся отверстиям засверлить стену под дюбели. Установить дюбели. 10. Заполнить пеной швы по бокам и сверху между рамой и стеной. Учитывать свойство пены расширяться 11. По бокам и сверху вставить бутовочный шнур. Заглубить его на половину ширины шва между рамой и стеной и это заглубление заполнить силиконом 12. Подоконник устанавливается на пену. В месте контакта с рамой перед установкой наносится полоска силикона. Затем подоконник заводится под раму по уровню и подбивается клиньями снизу и при необходимости распирается сверху. Если расстояние между подоконником и нижней частью проема велико его можно заполнить до 5 -10 мм цементным раствором. 13. Отлив крепить шурупами к присоединительному профилю через уплотнительную ленту, мастику или силикон. Желательно применение пены снизу отлива 14. Вставить глухое остекление, навесить створки. После отделки откосов изнутри можно использовать самоклеящиеся нащельники

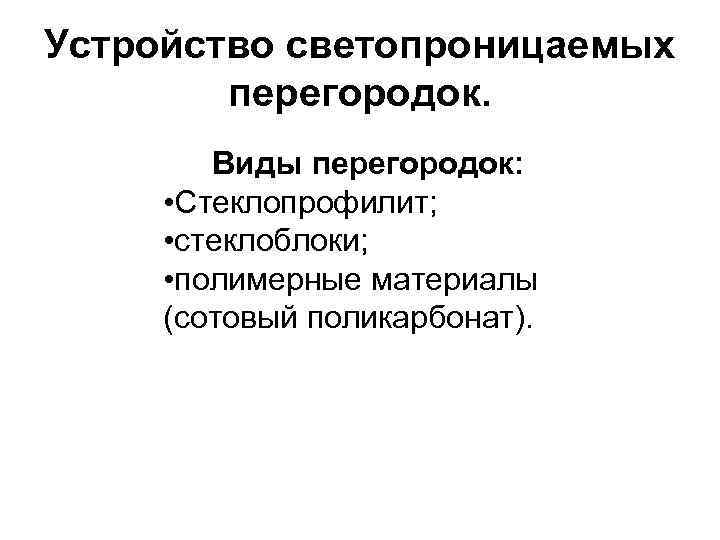

Устройство светопроницаемых перегородок. Виды перегородок: • Стеклопрофилит; • стеклоблоки; • полимерные материалы (сотовый поликарбонат).

Конструктивная схема панели из стеклопрофилита А – Вертикальное крепление; Б – горизонтальное крепление; В – нижнее горизонтальное крепление; 1. прижимные уголки; 2. герметик; 3. стеклопрофилит; 4. резиновые прокладки.

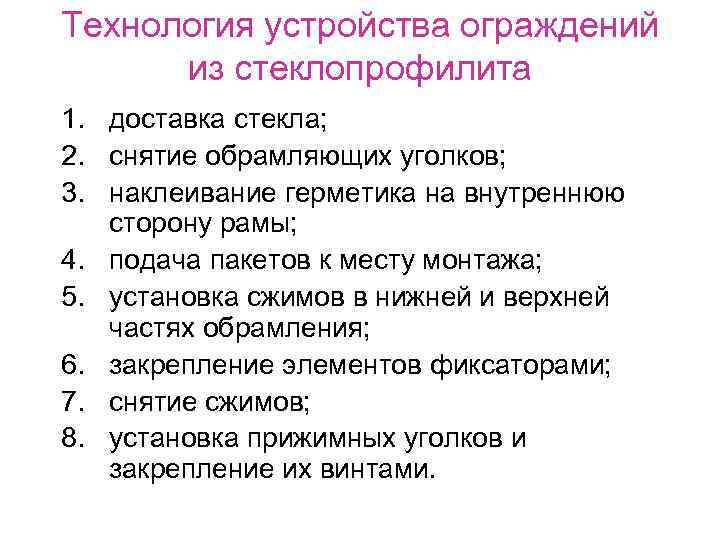

Технология устройства ограждений из стеклопрофилита 1. доставка стекла; 2. снятие обрамляющих уголков; 3. наклеивание герметика на внутреннюю сторону рамы; 4. подача пакетов к месту монтажа; 5. установка сжимов в нижней и верхней частях обрамления; 6. закрепление элементов фиксаторами; 7. снятие сжимов; 8. установка прижимных уголков и закрепление их винтами.

Схема укладки стеклоблоков 1. Скоба крепления; 2. армирование; 3. цементный раствор; 4. стеклоблоки.

Стеклопакеты Переплеты для стеклопакетов бывают: 1. деревянные; 2. металлопластиковые; 3. алюминиевые. Технологическая схема монтажа: • сверление отверстий в стенах электродрелью с установкой пробок; • установка под уровень готовых оконных блоков с просверливанием отверстий для крепления дюбель- шурупами; • установка пластмассовых заглушек; • установка слива из металлопластика; • установка и снятие временных распорок; • уплотнение монтажной пеной по периметру проема; • регулировка притворов и приборов закрывания.

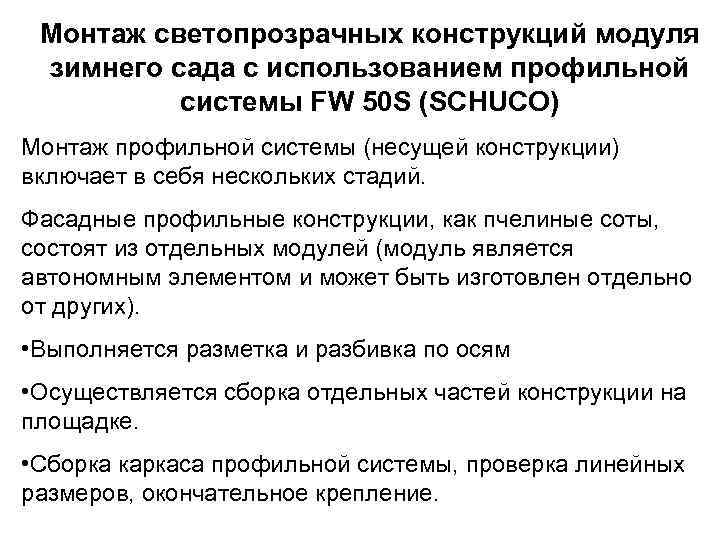

Монтаж светопрозрачных конструкций модуля зимнего сада с использованием профильной системы FW 50 S (SCHUCO) Монтаж профильной системы (несущей конструкции) включает в себя нескольких стадий. Фасадные профильные конструкции, как пчелиные соты, состоят из отдельных модулей (модуль является автономным элементом и может быть изготовлен отдельно от других). • Выполняется разметка и разбивка по осям • Осуществляется сборка отдельных частей конструкции на площадке. • Сборка каркаса профильной системы, проверка линейных размеров, окончательное крепление.

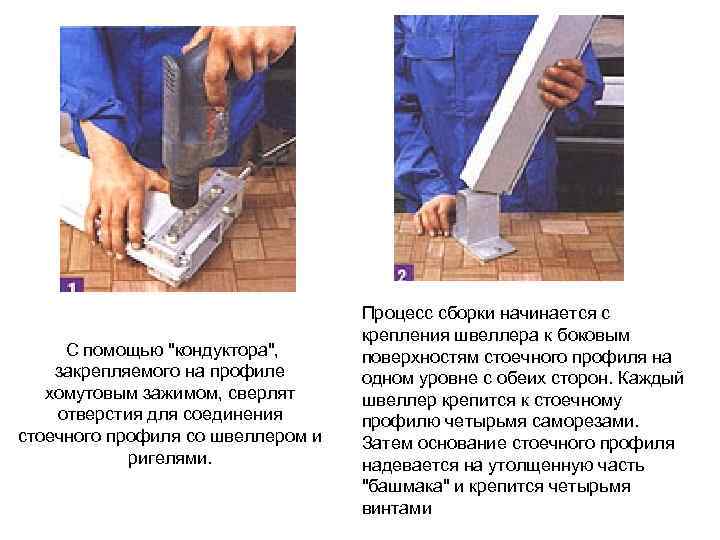

Процесс сборки начинается с крепления швеллера к боковым С помощью "кондуктора", поверхностям стоечного профиля на закрепляемого на профиле одном уровне с обеих сторон. Каждый хомутовым зажимом, сверлят швеллер крепится к стоечному отверстия для соединения профилю четырьмя саморезами. стоечного профиля со швеллером и Затем основание стоечного профиля ригелями. надевается на утолщенную часть "башмака" и крепится четырьмя винтами

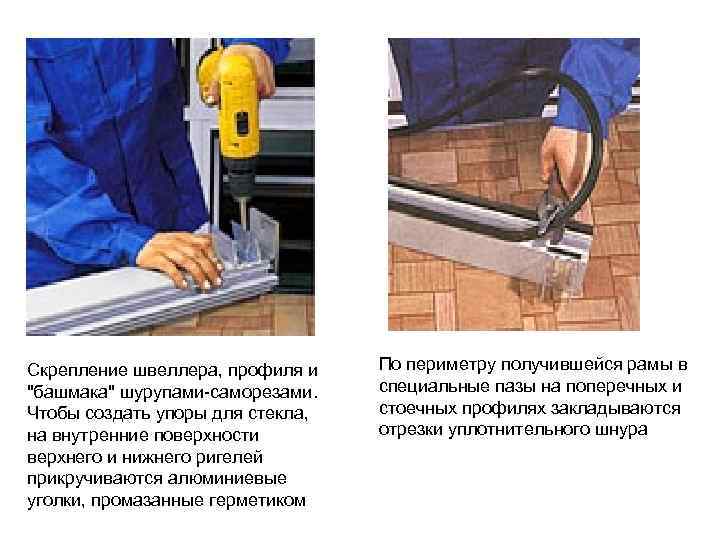

Скрепление швеллера, профиля и По периметру получившейся рамы в "башмака" шурупами-саморезами. специальные пазы на поперечных и Чтобы создать упоры для стекла, стоечных профилях закладываются на внутренние поверхности отрезки уплотнительного шнура верхнего и нижнего ригелей прикручиваются алюминиевые уголки, промазанные герметиком

На ригелях, в месте На швеллеры устанавливают установки стекла, ригели прикрепляют алюминиевые уголки, предварительно нанеся на их "подошву" слой герметика

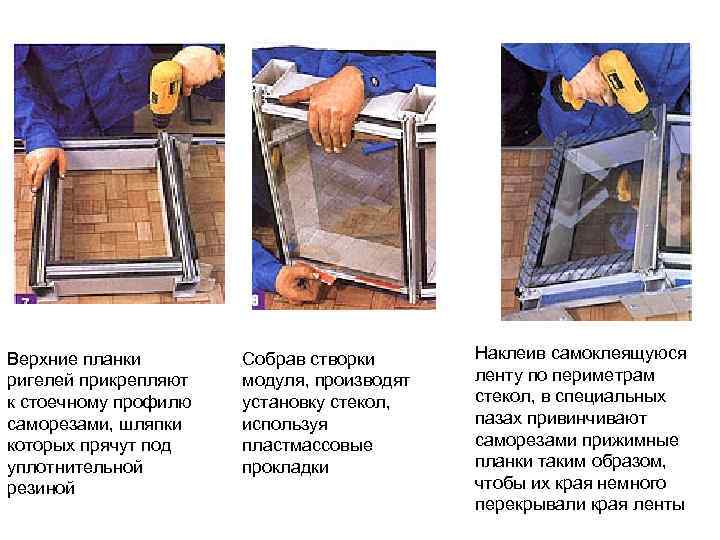

Верхние планки Собрав створки Наклеив самоклеящуюся ригелей прикрепляют модуля, производят ленту по периметрам к стоечному профилю установку стекол, в специальных саморезами, шляпки используя пазах привинчивают которых прячут под пластмассовые саморезами прижимные уплотнительной прокладки планки таким образом, резиной чтобы их края немного перекрывали края ленты
