Особенности выполнения проектов систем внутреннего водоснабжения и водоотведения

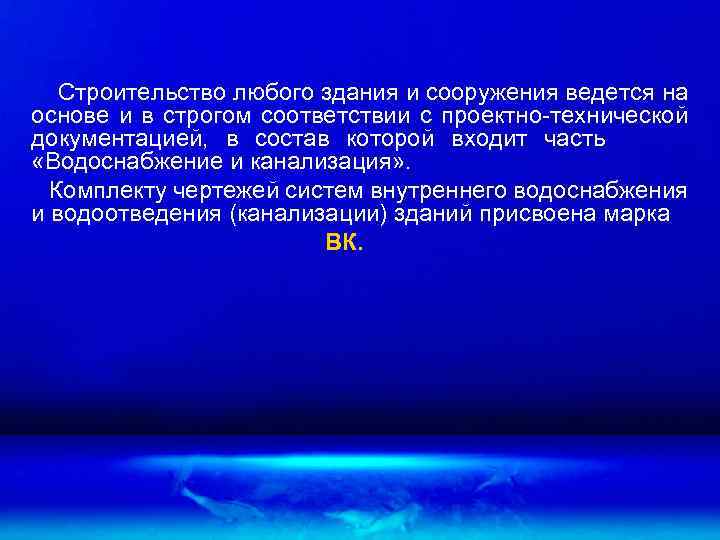

Строительство любого здания и сооружения ведется на основе и в строгом соответствии с проектно-технической документацией, в состав которой входит часть «Водоснабжение и канализация» . Комплекту чертежей систем внутреннего водоснабжения и водоотведения (канализации) зданий присвоена марка ВК.

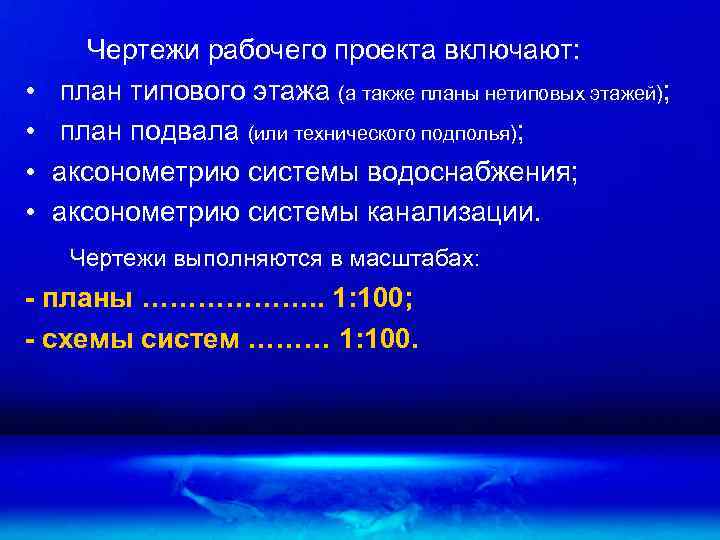

• • Чертежи рабочего проекта включают: план типового этажа (а также планы нетиповых этажей); план подвала (или технического подполья); аксонометрию системы водоснабжения; аксонометрию системы канализации. Чертежи выполняются в масштабах: - планы ………………. . 1: 100; - схемы систем ……… 1: 100.
• • Установлены к применению буквенно-цифровые обозначения (марки) содержимого трубопроводов: Водопровод Общее назначение …………. В 0; Хозяйственно-питьевой ……. В 1; Противопожарный …………. . . В 2. Канализация Общее назначение …………. К 0; Бытовая (фекальная) ………. К 1; Дождевая …………. . . К 2. Горячее водоснабжение Подающая сеть …………… Т 3; Циркуляционная сеть ……. Т 4. Марки сетей проставляют в разрыве линий обозначения трубопровода или на полках-выносках.
Стояки систем обозначают маркой Ст, колодцы сетей ─ маркой К, к этому обозначению добавляют марку системы и через тире порядковый номер элемента в пределах системы, например: Ст. В 1 -1, Ст. В 1 -2 и т. д. – маркировка стояков сети хозяйственно-питьевого водоснабжения; Ст. К 1 -1, Ст. К 1 -2 и т. д. – маркировка стояков бытовой сети канализации; КК 1 -1, КК 1 -2 и т. д. ─ маркировка колодцев бытовой сети канализации.

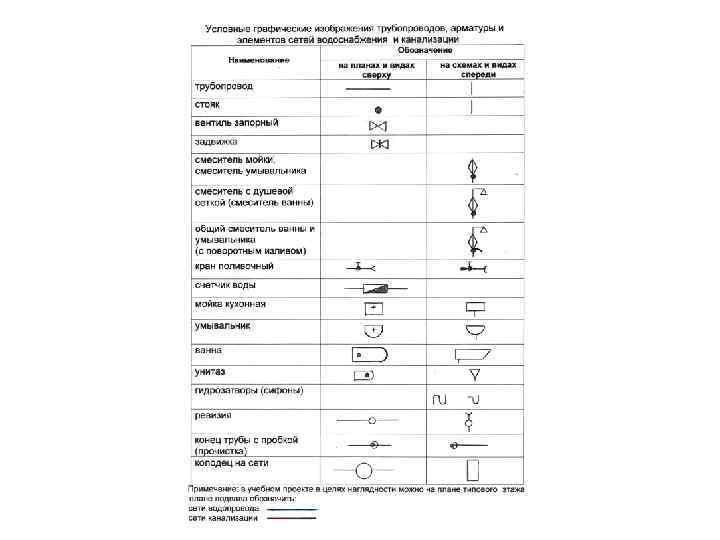

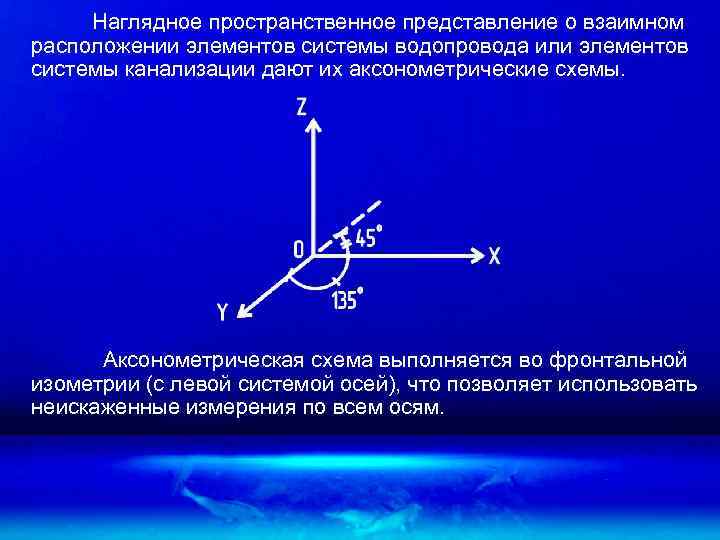

Наглядное пространственное представление о взаимном расположении элементов системы водопровода или элементов системы канализации дают их аксонометрические схемы. Аксонометрическая схема выполняется во фронтальной изометрии (с левой системой осей), что позволяет использовать неискаженные измерения по всем осям.

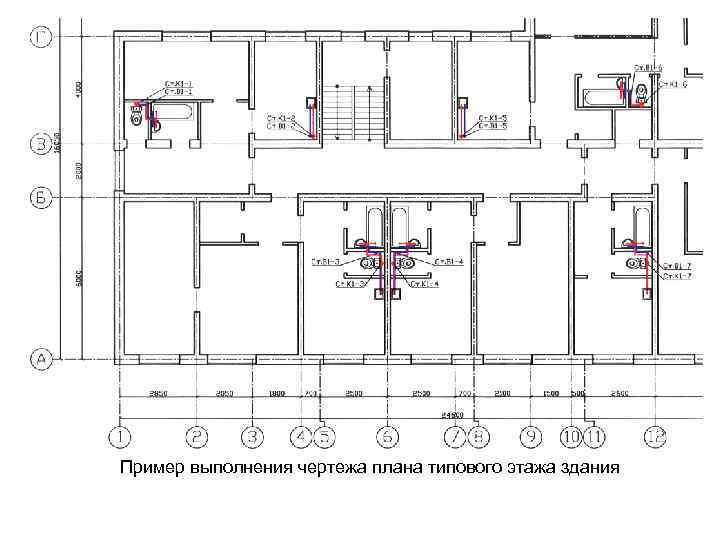

Пример выполнения чертежа плана типового этажа здания
Пример выполнения чертежа плана подвала здания

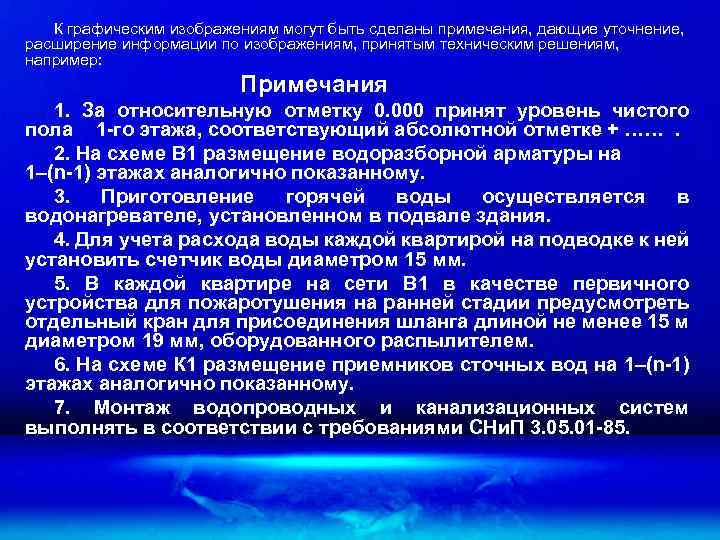

К графическим изображениям могут быть сделаны примечания, дающие уточнение, расширение информации по изображениям, принятым техническим решениям, например: Примечания 1. За относительную отметку 0. 000 принят уровень чистого пола 1 -го этажа, соответствующий абсолютной отметке + ……. 2. На схеме В 1 размещение водоразборной арматуры на 1–(n-1) этажах аналогично показанному. 3. Приготовление горячей воды осуществляется в водонагревателе, установленном в подвале здания. 4. Для учета расхода воды каждой квартирой на подводке к ней установить счетчик воды диаметром 15 мм. 5. В каждой квартире на сети В 1 в качестве первичного устройства для пожаротушения на ранней стадии предусмотреть отдельный кран для присоединения шланга длиной не менее 15 м диаметром 19 мм, оборудованного распылителем. 6. На схеме К 1 размещение приемников сточных вод на 1–(n-1) этажах аналогично показанному. 7. Монтаж водопроводных и канализационных систем выполнять в соответствии с требованиями СНи. П 3. 05. 01 -85.

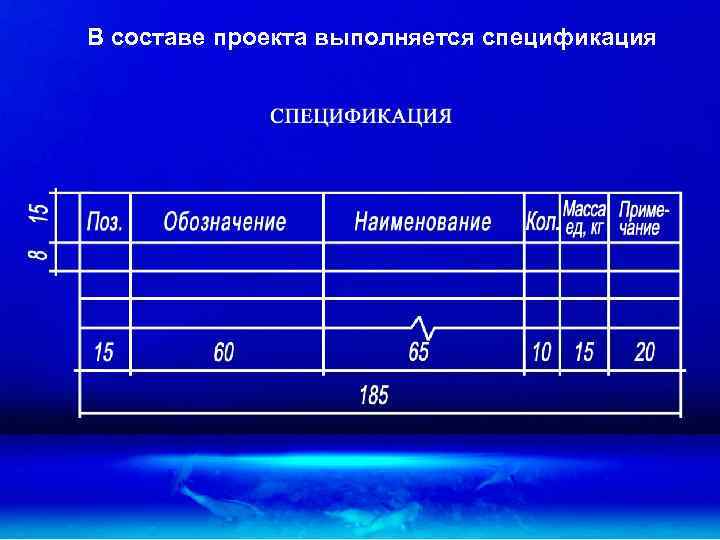

В составе проекта выполняется спецификация

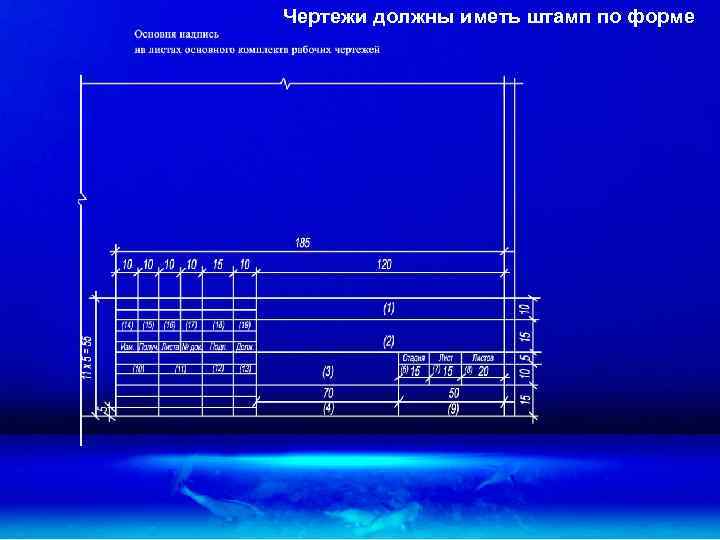

Чертежи должны иметь штамп по форме

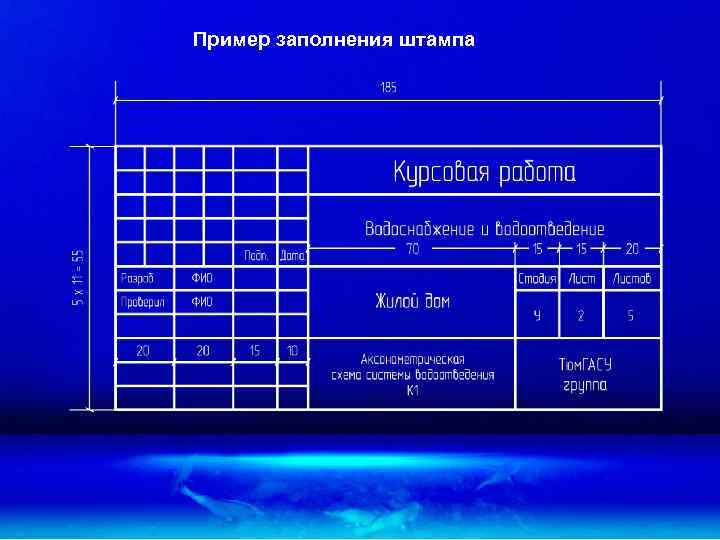

Пример заполнения штампа

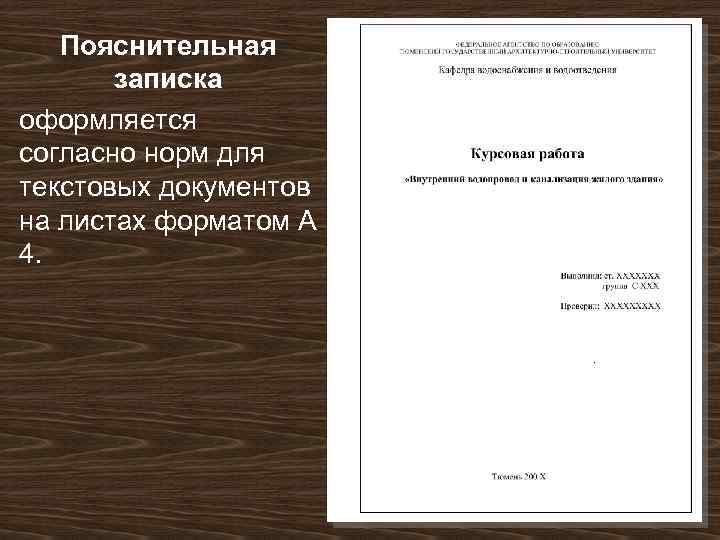

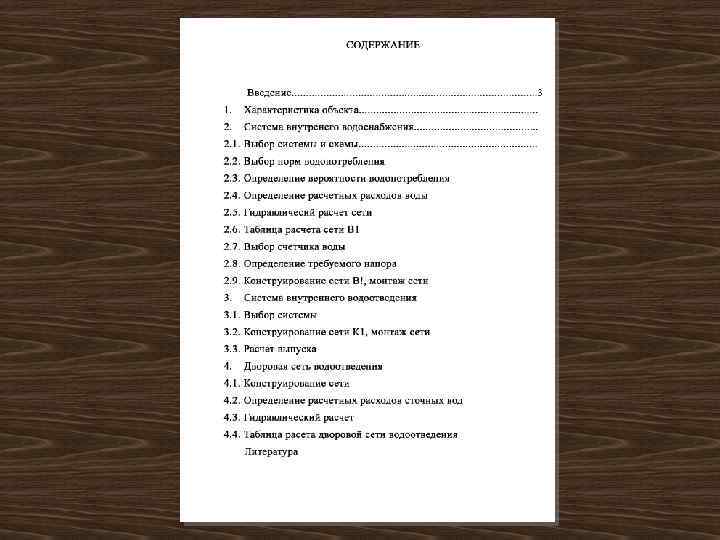

Пояснительная записка оформляется согласно норм для текстовых документов на листах форматом А 4.
