* Особенности стандартизации.
*

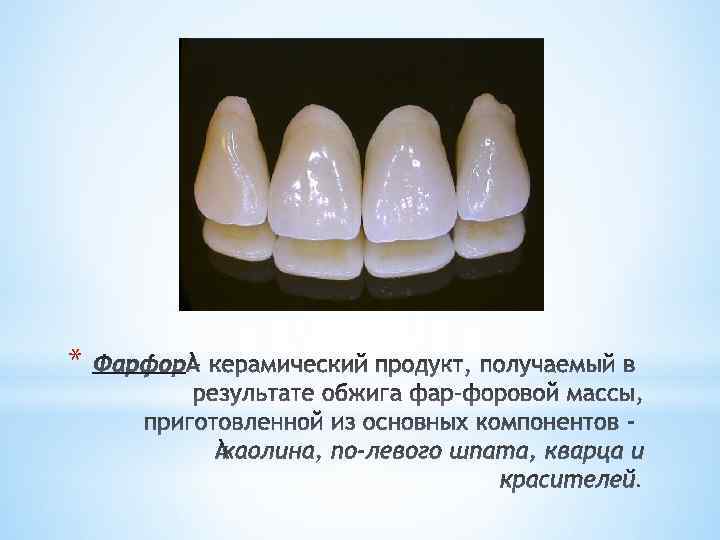

*Фарфор относится к группе материалов, представляющих собой смесь, содержащую глинистые вещества (слово «керамический» происходит от греч. «керамос» горшечная глина). В этой смеси каолин как глинистый материал играет главную роль связующего вещества, скрепляющего час тицы наполнителя варца. Оба эти к вещества образуют твердую основу фарфора, отдельные зерна которого цементируются во время обжига третьим элементом полевым шпатом. Современный стоматологический фарфор является результатом совер шенствования твердого, т. е. бытового декоративного фарфора.
*
* Можно сказать, что керамический материал, называемый фарфором, занимает особое место в стоматологии, так как, несмотря на развитие композитов и стеклоиономерных материалов, именно применение керамическо го материала — фарфора для восстановления зубов, дает наилучший эстетический результат. Его цвет, светопроницаемость и естественность невозможно сравнить ни с каким другим материалом. * Поскольку в наше время стараются сохранить как можно дольше естественные зубы, возросли требования к эстетическим свойствам зубных протезов. Это положение привело к росту количества зубных протезов, изготавливаемых из керамических масс.
* Каолина-0% * Кварца-25% * Полевого шпата-65%. * В состав стоматологических фарфоров вводят и ряд других добавок. В число этих добавок входят оксиды металлов, которые позволяют придать фарфору необходимую окраску, например, оксид железа служит коричневым пигментом, медь — зеленым, титан — желтоватокоричневым, кобальт окрашивает керамику в голубой цвет. В состав стоматологического фарфора можно также ввести органическое связующее вещество, состоящее из сахара и крахмала, и это облегчит работу с порошками.

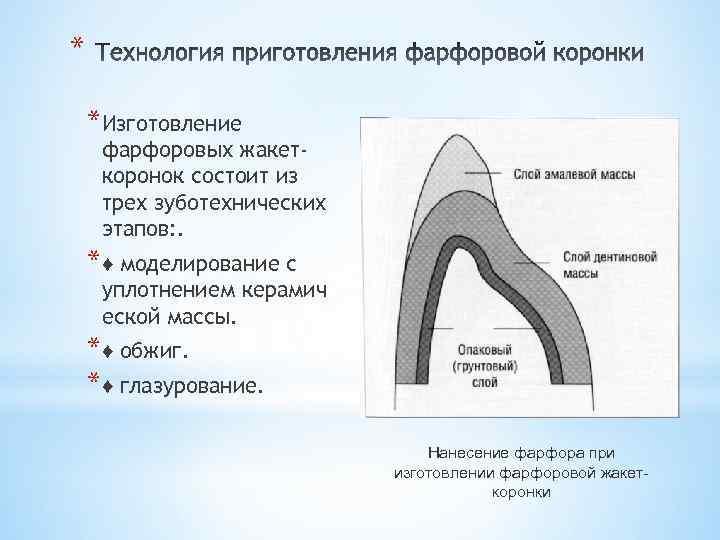

* *Изготовление фарфоровых жакеткоронок состоит из трех зуботехнических этапов: . *♦ моделирование с уплотнением керамич еской массы. *♦ обжиг. *♦ глазурование. Нанесение фарфора при изготовлении фарфоровой жакеткоронки
* *Стоматологический фарфор обладает высокой химической стабильностью и прекрасными эстетическими свойствами, которые со временем не ухудшаются. Теплопроводность и коэффициент термического расширения стоматологического фарфора совпадают с аналогичными характеристиками дентина и эмали, поэтому если края реставрации хорошо прилегают, то проблемы, связанные с появлением краевой проницаемости, будут минимальными.
*Материал, состоящий в основном из стекла, отличается отсутствием области вязкого разрушения (повышенной хрупкостью). Максимальная деформация, которую способно выдержать стекло без разрушения, составляет менее 0, 1%. Стекла чрезвычайно чувствительны к появлению в них поверхностных микротрещин, и это препятствует широкому использованию стоматологического фарфора.

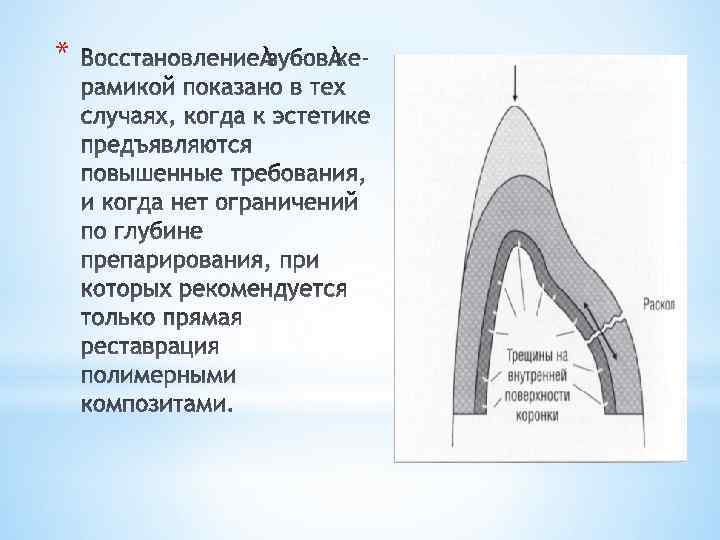

* При охлаждении коронки, нагретой до температуры обжига, наружные слои фарфора остывают быстрее, чем внутренние, в частности из-за того, что фарфор обладает низкой теплопроводностью. Вначале наружная поверхность коронки сжимается быстрее, чем внутренняя, что приводит к развитию напряжений сжатия на наружной поверхности. При этом, внутренняя поверхность будет находиться под действием остаточных напряжений растяжения, поскольку ее сжатию будет препятствовать наружный слой.

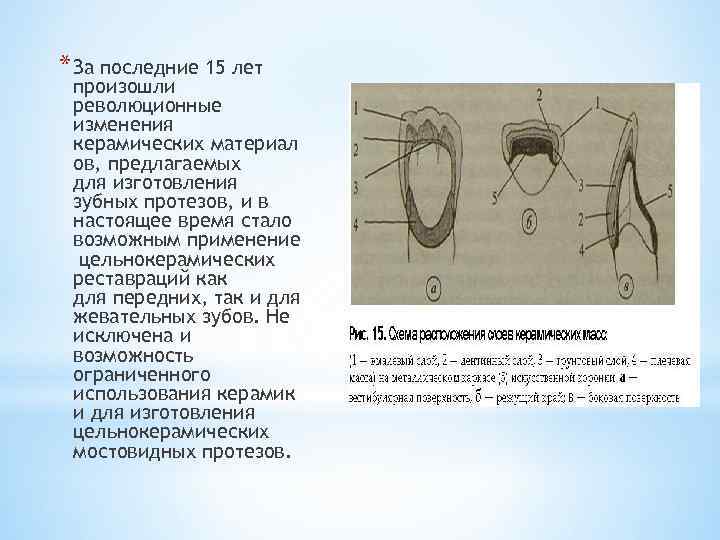

* За последние 15 лет произошли революционные изменения керамических материал ов, предлагаемых для изготовления зубных протезов, и в настоящее время стало возможным применение цельнокерамических реставраций как для передних, так и для жевательных зубов. Не исключена и возможность ограниченного использования керамик и для изготовления цельнокерамических мостовидных протезов.
*Без сомнения, развитие и совершенствование новых материалов и технологий будут продолжаться, и будет расти роль керамики в изготовлении эстетических реставраций.
Скачать презентацию Особенности стандартизации Фарфор относится
Стоматологический фарфор.pptx
