Особенности проектирования тепловых пунктов и систем отопления с применением гидравлических разделителей Покотилов Виктор Владимирович к. т. н. , доцент, БНТУ, Минск, +37529 6619901 E-mail pokotilov@tut. by

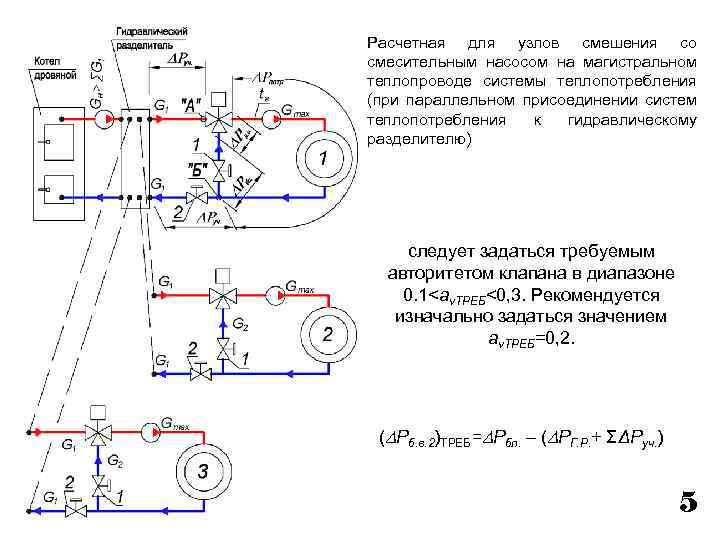

Расчетная для узлов смешения со смесительным насосом на магистральном теплопроводе системы теплопотребления (при параллельном присоединении систем теплопотребления к гидравлическому разделителю) следует задаться требуемым авторитетом клапана в диапазоне 0. 1<аv. ТРЕБ<0, 3. Рекомендуется изначально задаться значением аv. ТРЕБ=0, 2. ( Рб. в. 2)ТРЕБ= Рбп. – ( РГ. Р. + ΣΔPуч. ) 5

Реконструкция топочной с использованием гидравлического разделителя для существующей системы отопления с естественной циркуляцией теплоносителя 7

Кольцевая схема теплоснабжения зданий усадьбы от отдельно стоящей котельной с помощью гидравлических разделителей 9

Гидравлический разделитель кольцевой схемы теплоснабжения в отдельно стоящей котельной 10

Гидравлический разделитель кольцевой схемы теплоснабжения в тепловом пункте жилого дома усадьбы с присоединением к нему системы конвективного отопления и системы напольного отопления 11
