Особенности Построения Высокопроизводительных Кабельных Систем Компания Nexans

Особенности Построения Высокопроизводительных Кабельных Систем

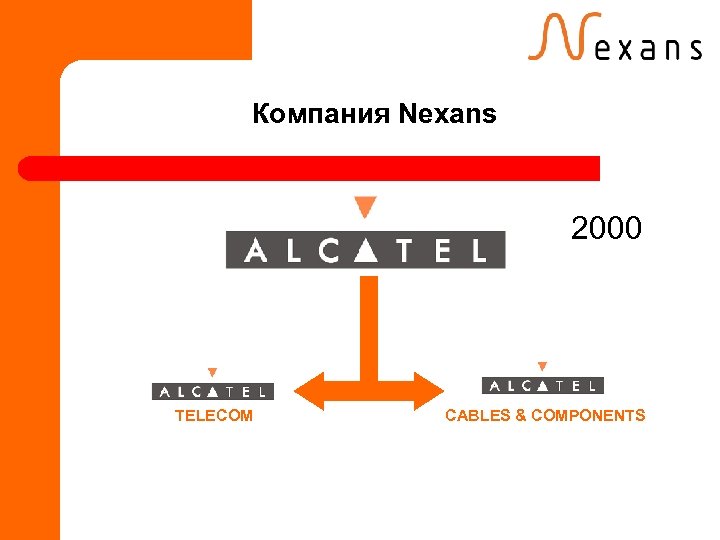

Компания Nexans 2000 TELECOM CABLES & COMPONENTS

Компания Nexans 2001 TELECOM

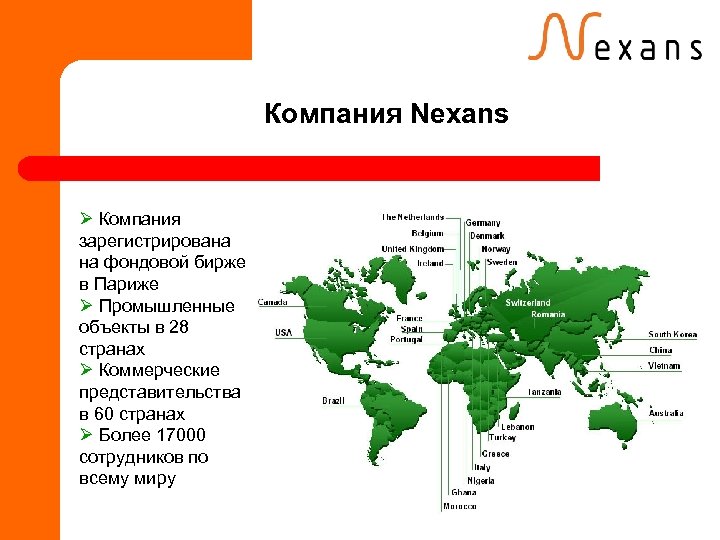

Компания Nexans Ø Компания зарегистрирована на фондовой бирже в Париже Ø Промышленные объекты в 28 странах Ø Коммерческие представительства в 60 странах Ø Более 17000 сотрудников по всему миру

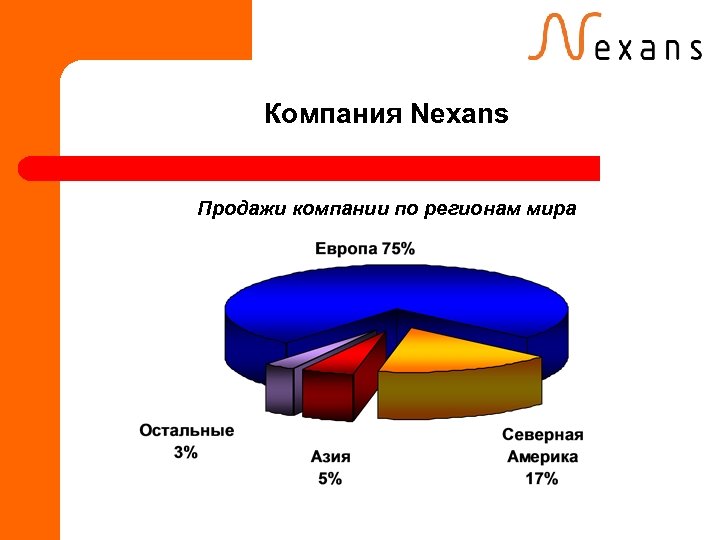

Компания Nexans Продажи компании по регионам мира

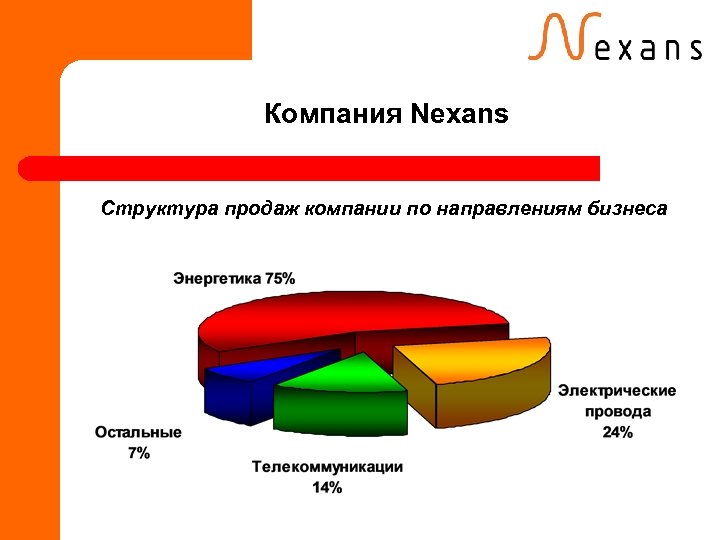

Компания Nexans Структура продаж компании по направлениям бизнеса

Компания Nexans Решения Nexans для локальных вычислительных сетей: l l № 1 в Европе среди производителей кабеля для ЛВС № 2 в мире среди производителей структурированных кабельных сетей

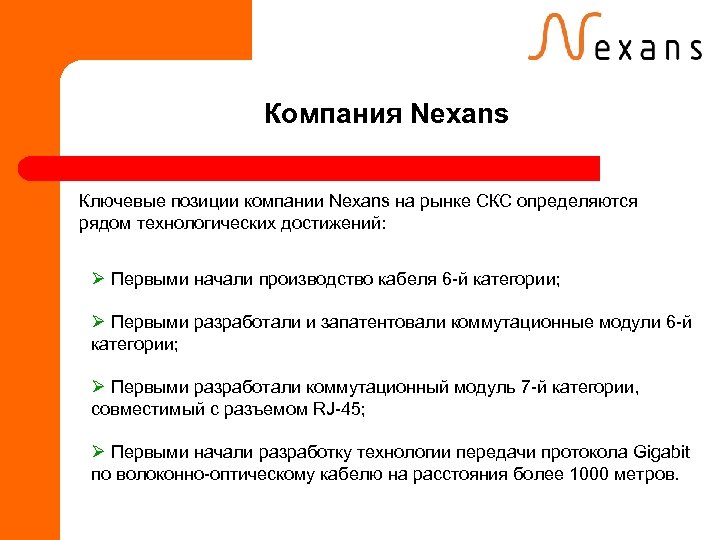

Компания Nexans Ключевые позиции компании Nexans на рынке СКС определяются рядом технологических достижений: Ø Первыми начали производство кабеля 6 -й категории; Ø Первыми разработали и запатентовали коммутационные модули 6 -й категории; Ø Первыми разработали коммутационный модуль 7 -й категории, совместимый с разъемом RJ-45; Ø Первыми начали разработку технологии передачи протокола Gigabit по волоконно-оптическому кабелю на расстояния более 1000 метров.

Компания Nexans Экспертиза Сервис. . . Глобальный сервис Финансовая выгода Качество системы Партнерские отношения

Существующие партнеры компании Nexans во всем мире

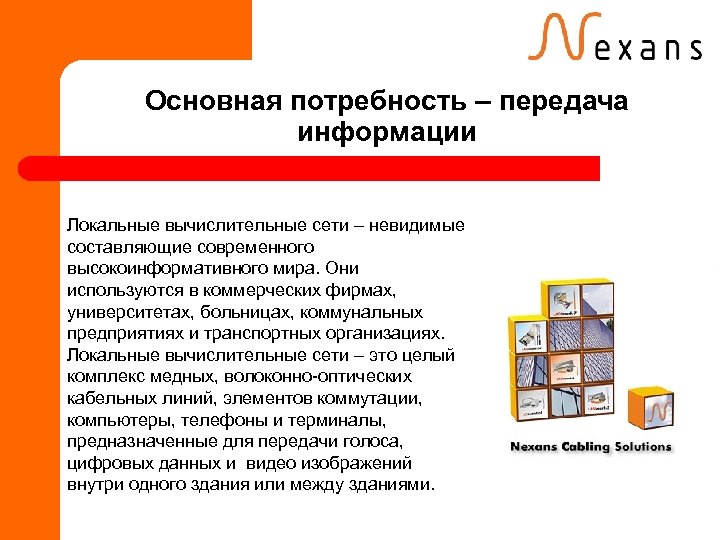

Основная потребность – передача информации Локальные вычислительные сети – невидимые составляющие современного высокоинформативного мира. Они используются в коммерческих фирмах, университетах, больницах, коммунальных предприятиях и транспортных организациях. Локальные вычислительные сети – это целый комплекс медных, волоконно-оптических кабельных линий, элементов коммутации, компьютеры, телефоны и терминалы, предназначенные для передачи голоса, цифровых данных и видео изображений внутри одного здания или между зданиями.

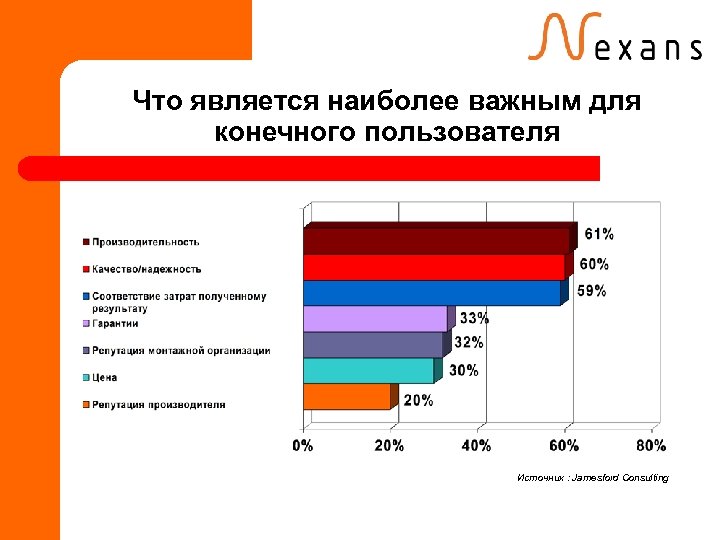

Что является наиболее важным для конечного пользователя Источник : Jamesford Consulting

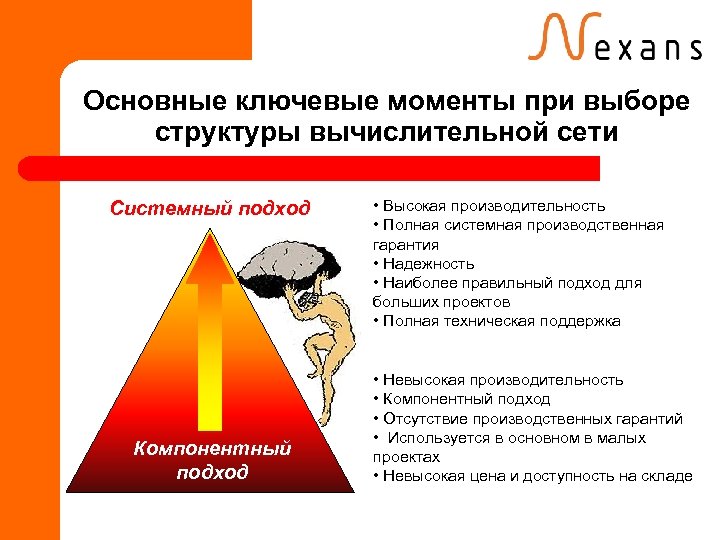

Основные ключевые моменты при выборе структуры вычислительной сети Системный подход Компонентный подход • Высокая производительность • Полная системная производственная гарантия • Надежность • Наиболее правильный подход для больших проектов • Полная техническая поддержка • Невысокая производительность • Компонентный подход • Отсутствие производственных гарантий • Используется в основном в малых проектах • Невысокая цена и доступность на складе

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6

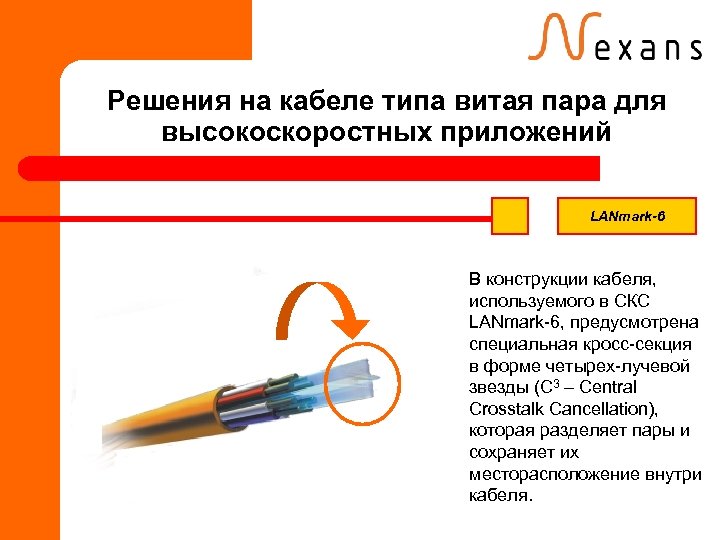

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6 В конструкции кабеля, используемого в СКС LANmark-6, предусмотрена специальная кросс-секция в форме четырех-лучевой звезды (С 3 – Central Crosstalk Cancellation), которая разделяет пары и сохраняет их месторасположение внутри кабеля.

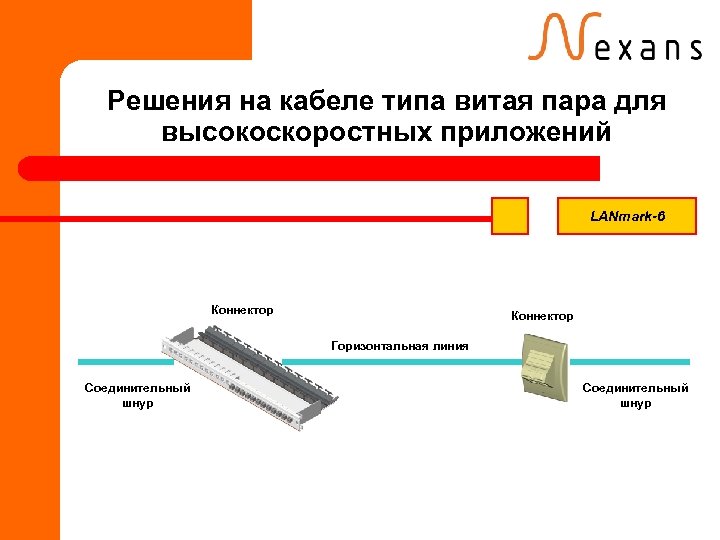

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6 Коннектор Горизонтальная линия Соединительный шнур

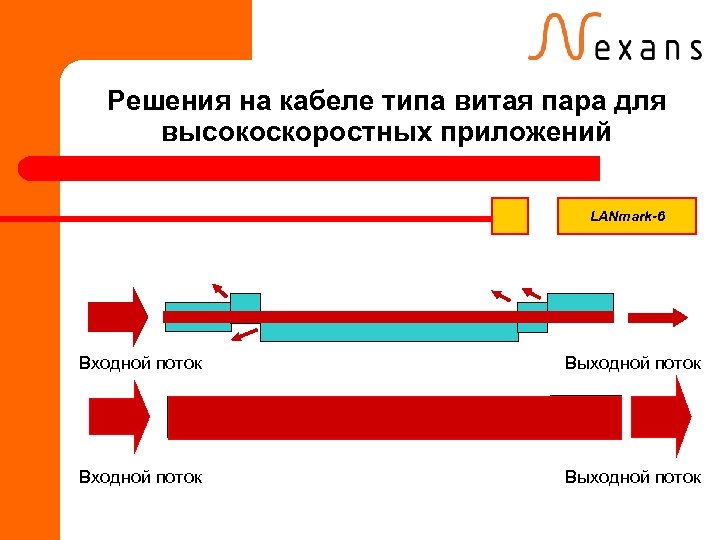

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6 Входной поток Выходной поток

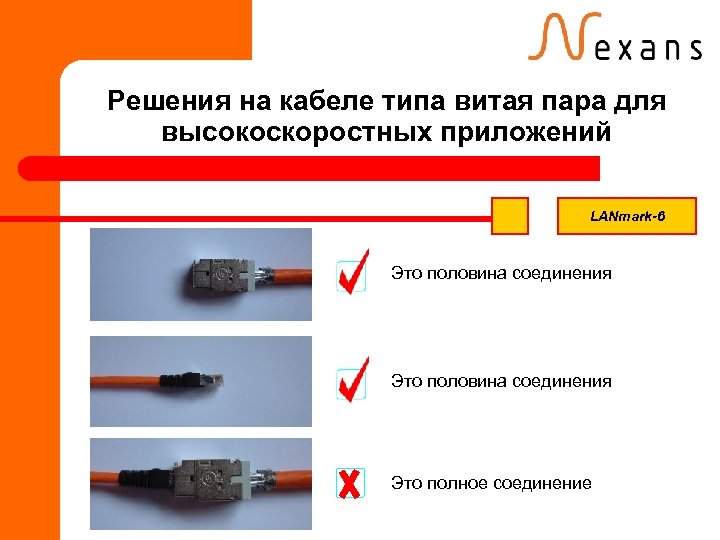

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6 Это половина соединения Это полное соединение

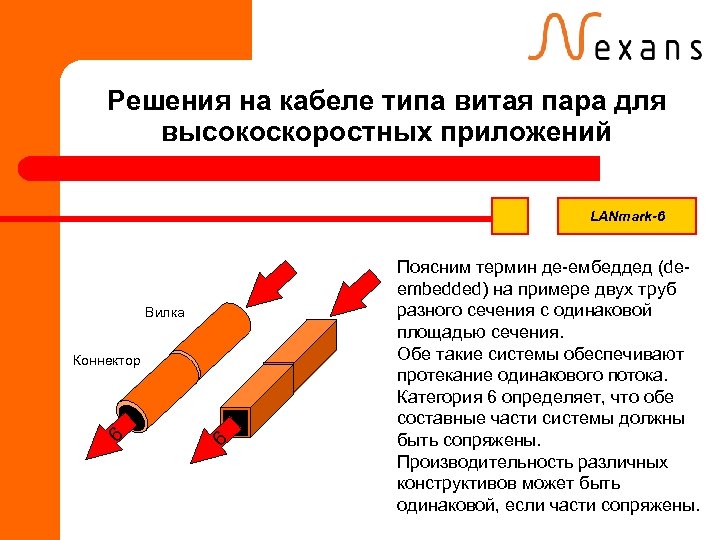

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6 Вилка Коннектор 6 6 Поясним термин де-ембеддед (deembedded) на примере двух труб разного сечения с одинаковой площадью сечения. Обе такие системы обеспечивают протекание одинакового потока. Категория 6 определяет, что обе составные части системы должны быть сопряжены. Производительность различных конструктивов может быть одинаковой, если части сопряжены.

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6 В данном случае система работает, но элементы не сопряжены, появляются дополнительные потери и общая производительность падает. С одной стороны, для производителя это выгодно – заказчик должен будет покупать соединительные шнуры только у него. Но с другой, появляются большие проблемы с поддержкой активного оборудования, проведения тестирования и т. п.

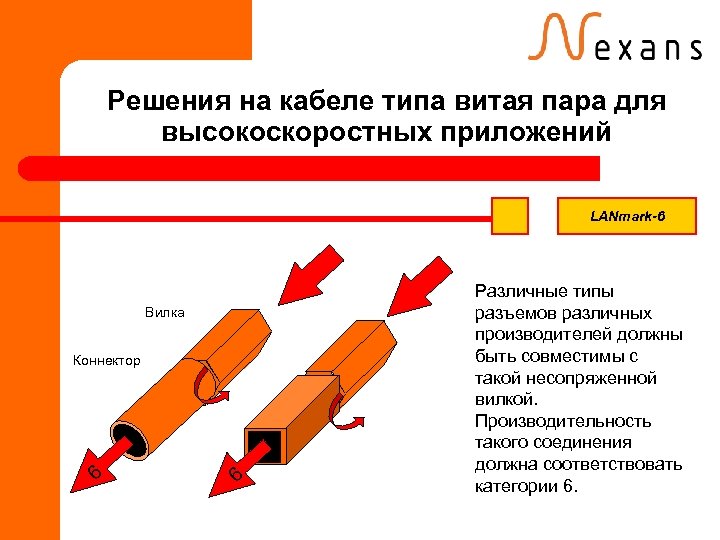

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6 Вилка Коннектор 6 6 Различные типы разъемов различных производителей должны быть совместимы с такой несопряженной вилкой. Производительность такого соединения должна соответствовать категории 6.

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6 >6 Новые специально разработанные соединительные шнуры компании Nexans LANmark-6 Ultim и коннекторы позволяют достичь максимума производительности системы.

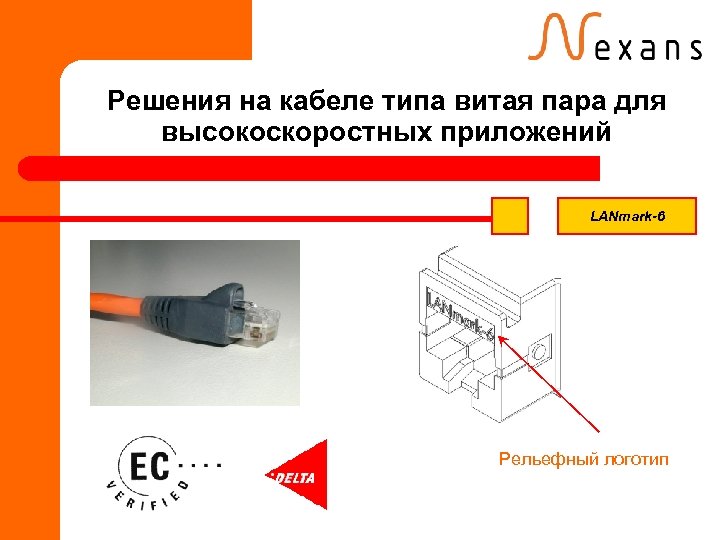

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6 Рельефный логотип

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6 ПОЧЕМУ КАТЕГОРИЯ 6?

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6 2001 1981 1977 «Не существует причин для использования кабелей категории выше, чем 5 е» Конечный пользователь « 640 К должно быть достаточно для всех» Bill Gates, Президент корпорации Microsoft «Не существует причин, по которым кто-либо хотел бы иметь компьютер дома» Ken Olson, Президент компании Digital Equipment Company 1957 1943 «Технология обработки данных – это причуда, которая не проживет и года» Главный редактор издательства Prentice-HALL Business Books «Я думаю, что существует мировой рынок только для 5 компьютеров» Thomas Watson, Президент компании IBM

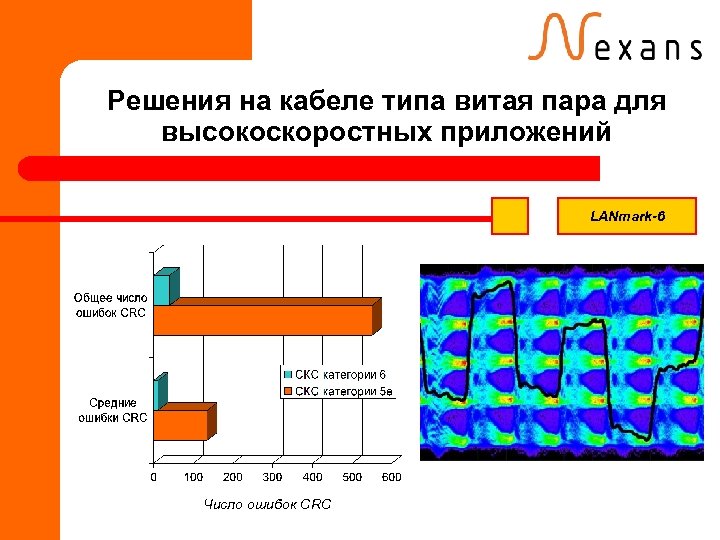

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-6 Число ошибок CRC

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7

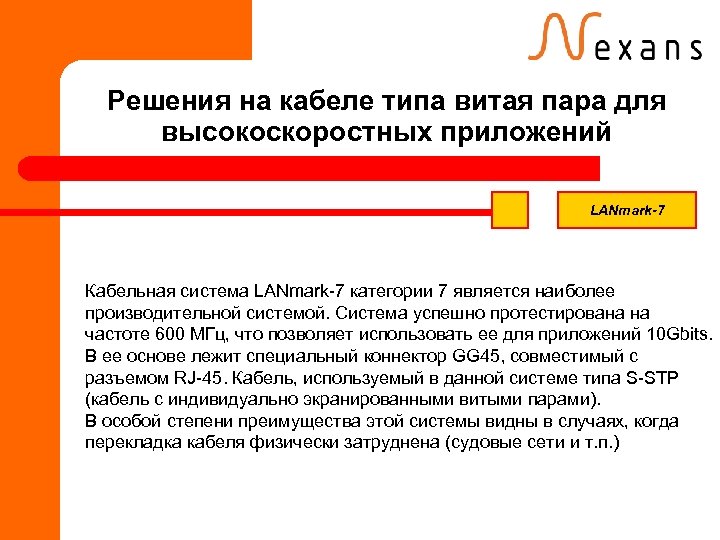

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7 Кабельная система LANmark-7 категории 7 является наиболее производительной системой. Система успешно протестирована на частоте 600 МГц, что позволяет использовать ее для приложений 10 Gbits. В ее основе лежит специальный коннектор GG 45, совместимый с разъемом RJ-45. Кабель, используемый в данной системе типа S-STP (кабель с индивидуально экранированными витыми парами). В особой степени преимущества этой системы видны в случаях, когда перекладка кабеля физически затруднена (судовые сети и т. п. )

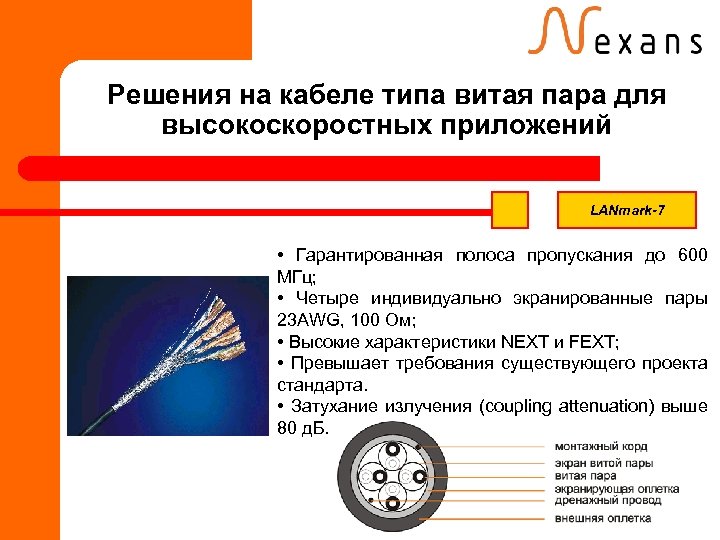

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7 • Гарантированная полоса пропускания до 600 МГц; • Четыре индивидуально экранированные пары 23 AWG, 100 Ом; • Высокие характеристики NEXT и FEXT; • Превышает требования существующего проекта стандарта. • Затухание излучения (coupling attenuation) выше 80 д. Б.

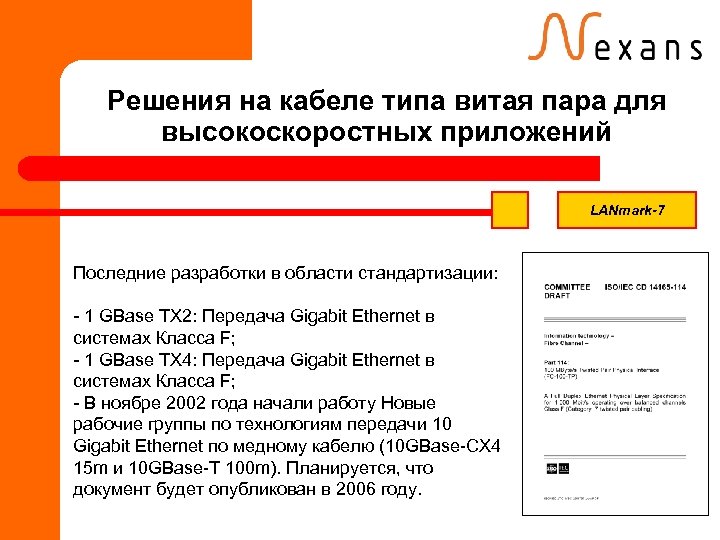

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7 Последние разработки в области стандартизации: - 1 GBase TX 2: Передача Gigabit Ethernet в системах Класса F; - 1 GBase TX 4: Передача Gigabit Ethernet в системах Класса F; - В ноябре 2002 года начали работу Новые рабочие группы по технологиям передачи 10 Gigabit Ethernet по медному кабелю (10 GBase-CX 4 15 m и 10 GBase-T 100 m). Планируется, что документ будет опубликован в 2006 году.

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7 Кабельная система LANmark-7 категории 7 является полностью стандартизованной системой: • Стандарт на компоненты IEC 60603 -7 -7 (обратная совместимость). Ратифицирован 22. 03. 02. • Стандарт на системы класса F ISO/IEC 11801: 2002. Ратифицирован 09. 08. 02.

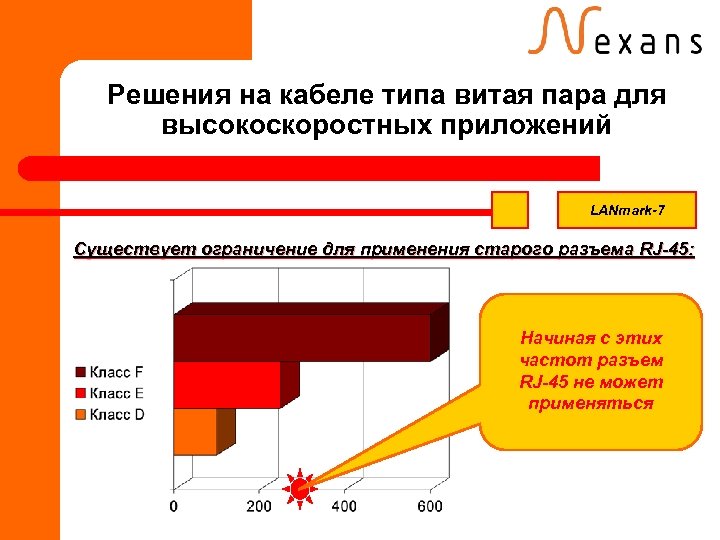

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7 Существует ограничение для применения старого разъема RJ-45: Начиная с этих частот разъем RJ-45 не может применяться

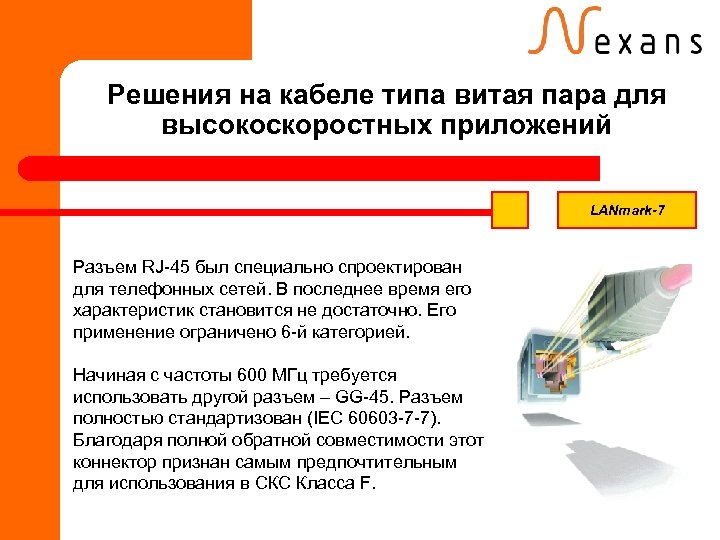

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7 Разъем RJ-45 был специально спроектирован для телефонных сетей. В последнее время его характеристик становится не достаточно. Его применение ограничено 6 -й категорией. Начиная с частоты 600 МГц требуется использовать другой разъем – GG-45. Разъем полностью стандартизован (IEC 60603 -7 -7). Благодаря полной обратной совместимости этот коннектор признан самым предпочтительным для использования в СКС Класса F.

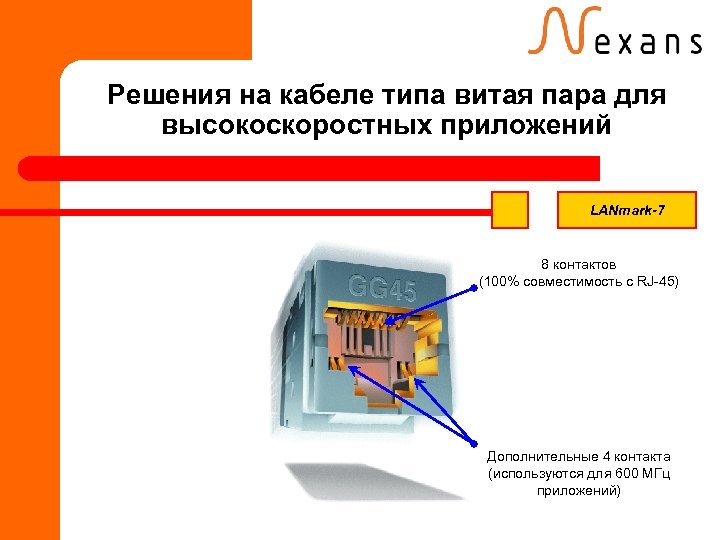

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7 8 контактов (100% совместимость с RJ-45) Дополнительные 4 контакта (используются для 600 МГц приложений)

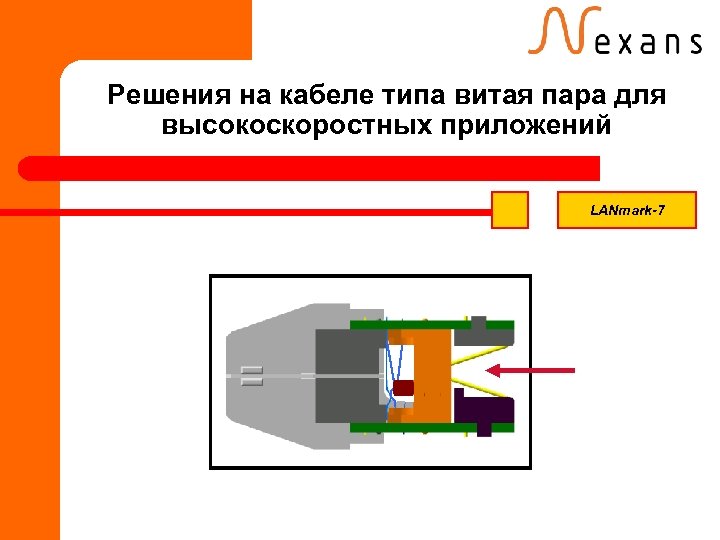

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7 Выступающая часть на вилке соединительного шнура приводит в действие специальный переключатель внутри коннектора

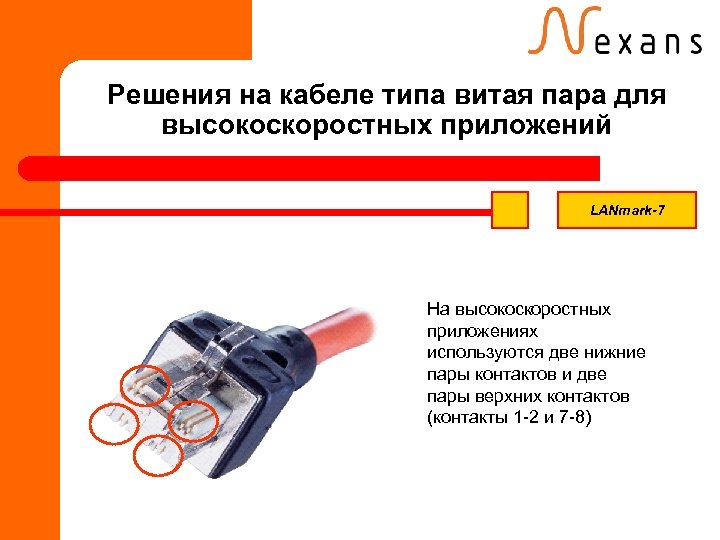

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7 На высокоскоростных приложениях используются две нижние пары контактов и две пары верхних контактов (контакты 1 -2 и 7 -8)

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7

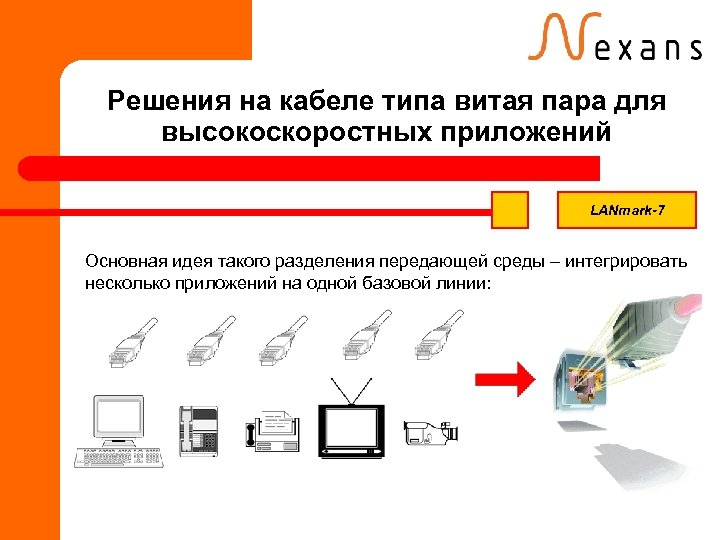

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7 Основная идея такого разделения передающей среды – интегрировать несколько приложений на одной базовой линии:

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7 Тестирование кабельных систем 7 -й категории Компания IDEAL INDUSTRIES выпустила новый измерительный прибор для тестирования кабельных систем LANmark-7 на основе специального коннектора GG-45. Ранее тестирование кабельной системы 7 -й категории было ограничено измерениями на частоте 300 МГц. С помощью нового прибора LANTEK® 7 стало возможно проводить измерения на всех частотах до 600 МГц.

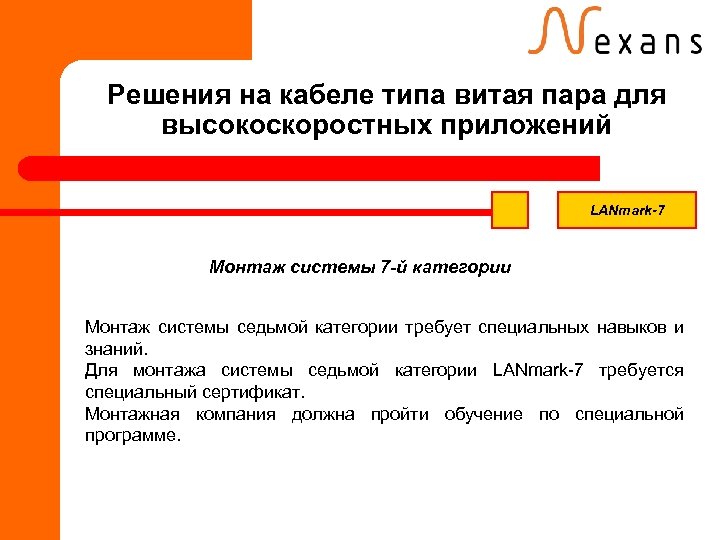

Решения на кабеле типа витая пара для высокоскоростных приложений LANmark-7 Монтаж системы 7 -й категории Монтаж системы седьмой категории требует специальных навыков и знаний. Для монтажа системы седьмой категории LANmark-7 требуется специальный сертификат. Монтажная компания должна пройти обучение по специальной программе.

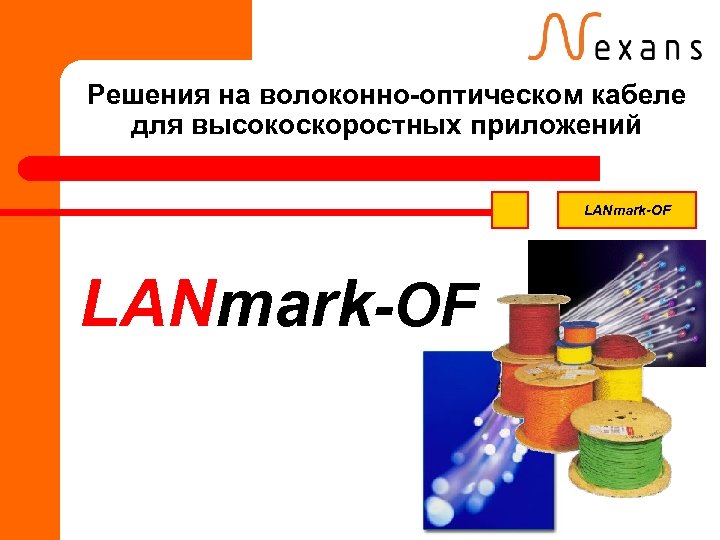

Решения на волоконно-оптическом кабеле для высокоскоростных приложений LANmark-OF

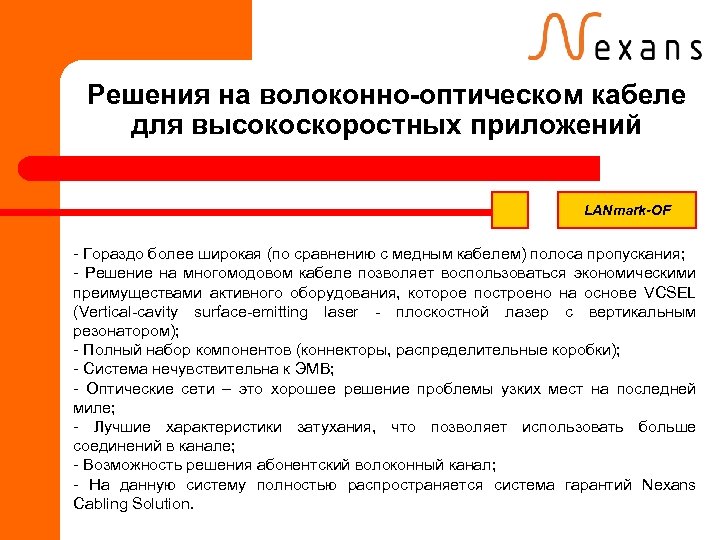

Решения на волоконно-оптическом кабеле для высокоскоростных приложений LANmark-OF - Гораздо более широкая (по сравнению с медным кабелем) полоса пропускания; - Решение на многомодовом кабеле позволяет воспользоваться экономическими преимуществами активного оборудования, которое построено на основе VCSEL (Vertical-cavity surface-emitting laser - плоскостной лазер с вертикальным резонатором); - Полный набор компонентов (коннекторы, распределительные коробки); - Система нечувствительна к ЭМВ; - Оптические сети – это хорошее решение проблемы узких мест на последней миле; - Лучшие характеристики затухания, что позволяет использовать больше соединений в канале; - Возможность решения абонентский волоконный канал; - На данную систему полностью распространяется система гарантий Nexans Cabling Solution.

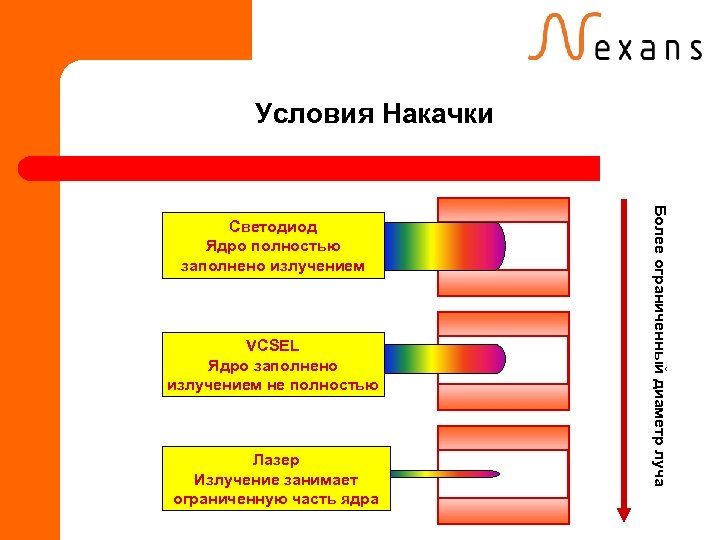

Условия Накачки VCSEL Ядро заполнено излучением не полностью Лазер Излучение занимает ограниченную часть ядра Более ограниченный диаметр луча Светодиод Ядро полностью заполнено излучением

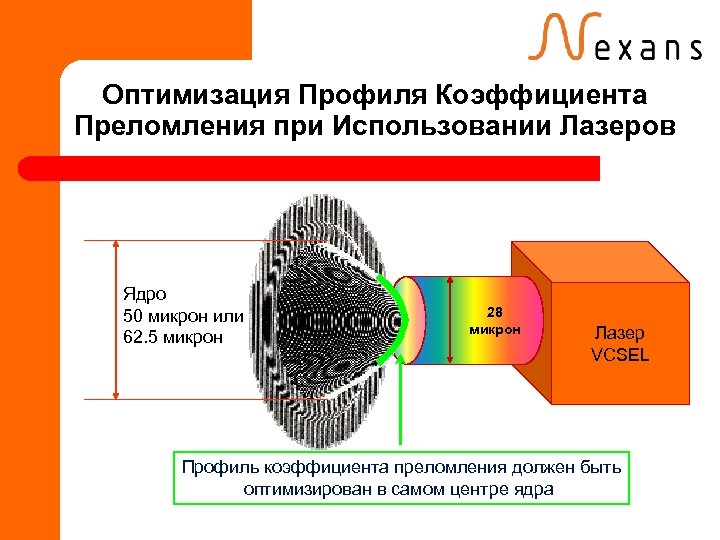

Оптимизация Профиля Коэффициента Преломления при Использовании Лазеров Ядро 50 микрон или 62. 5 микрон 28 микрон Лазер VCSEL Профиль коэффициента преломления должен быть оптимизирован в самом центре ядра

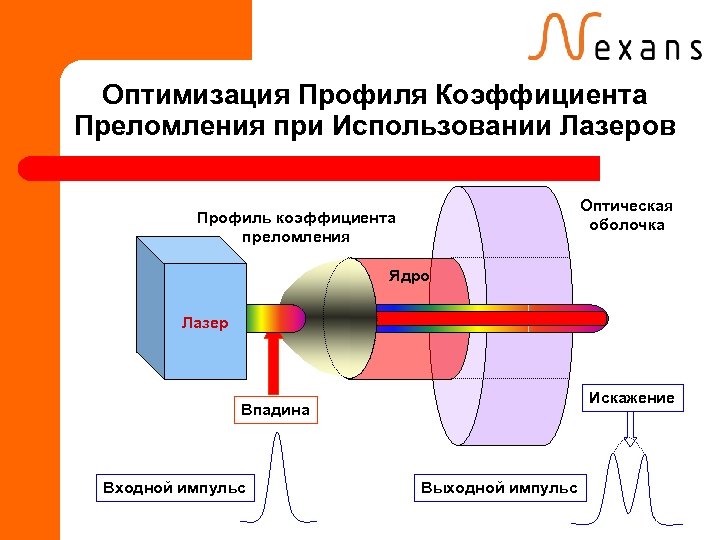

Оптимизация Профиля Коэффициента Преломления при Использовании Лазеров Оптическая оболочка Профиль коэффициента преломления Ядро Лазер Искажение Впадина Входной импульс Выходной импульс

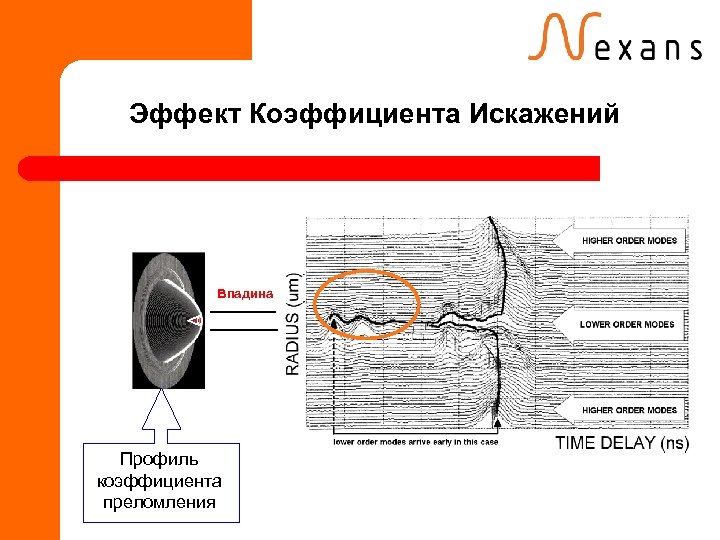

Эффект Коэффициента Искажений Впадина Профиль коэффициента преломления

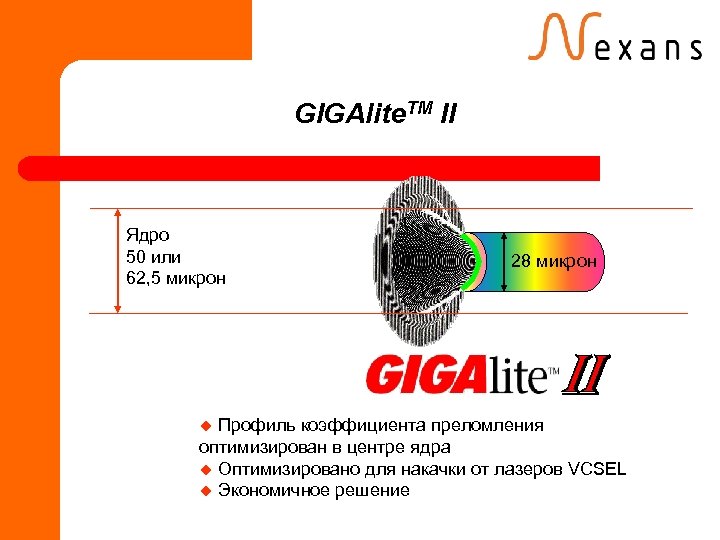

GIGAlite. TM II Ядро 50 или 62, 5 микрон 28 микрон Профиль коэффициента преломления оптимизирован в центре ядра u Оптимизировано для накачки от лазеров VCSEL u Экономичное решение u

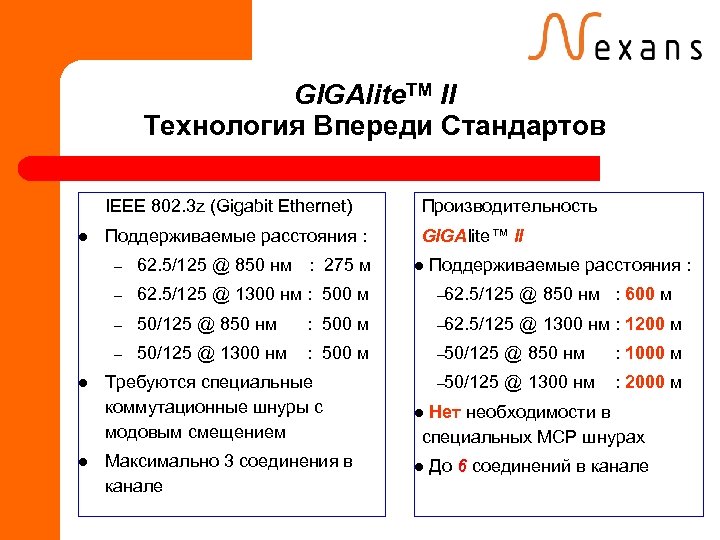

GIGAlite. TM II Технология Впереди Стандартов IEEE 802. 3 z (Gigabit Ethernet) l Производительность Поддерживаемые расстояния : GIGAlite™ II – – – 62. 5/125 @ 850 нм : 600 м 50/125 @ 850 нм : 500 м – 62. 5/125 @ 1300 нм : 1200 м – l 62. 5/125 @ 1300 нм : 500 м – l 62. 5/125 @ 850 нм : 275 м 50/125 @ 1300 нм : 500 м – 50/125 @ 850 нм : 1000 м – 50/125 @ 1300 нм : 2000 м l Требуются специальные коммутационные шнуры с модовым смещением l Максимально 3 соединения в канале l Поддерживаемые расстояния : Нет необходимости в специальных МСР шнурах До 6 соединений в канале

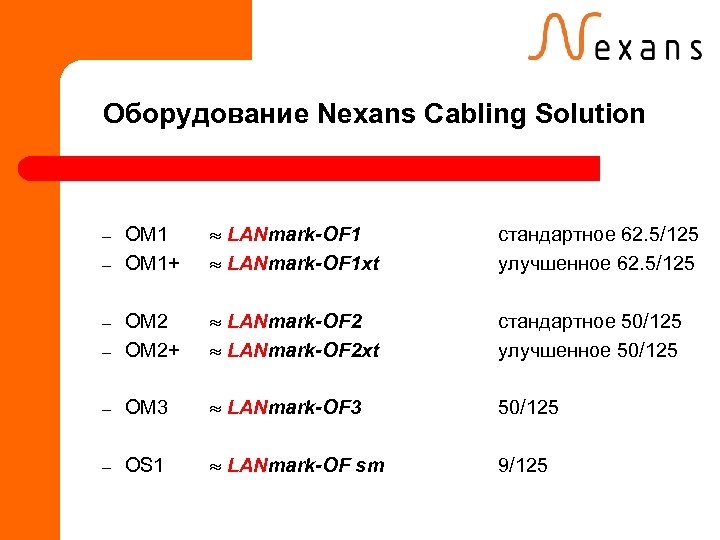

Оборудование Nexans Cabling Solution OM 1+ LANmark-OF 1 xt стандартное 62. 5/125 улучшенное 62. 5/125 – OM 2+ LANmark-OF 2 xt стандартное 50/125 улучшенное 50/125 – OM 3 LANmark-OF 3 50/125 – OS 1 LANmark-OF sm 9/125 – – –

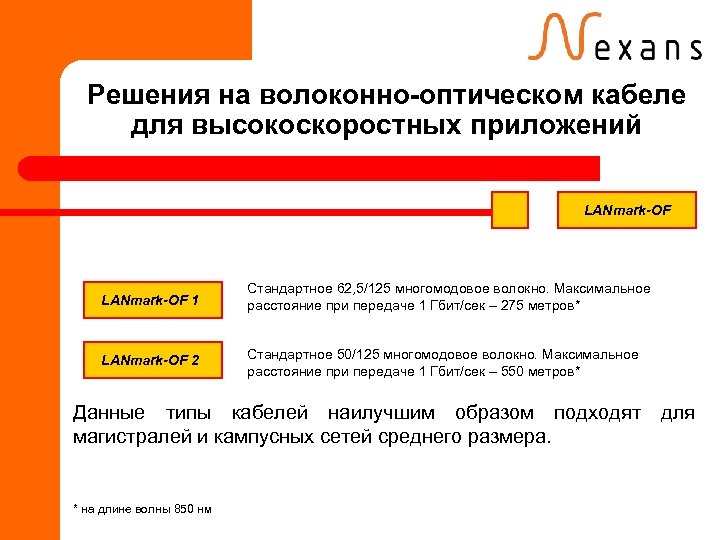

Решения на волоконно-оптическом кабеле для высокоскоростных приложений LANmark-OF 1 Стандартное 62, 5/125 многомодовое волокно. Максимальное расстояние при передаче 1 Гбит/сек – 275 метров* LANmark-OF 2 Стандартное 50/125 многомодовое волокно. Максимальное расстояние при передаче 1 Гбит/сек – 550 метров* Данные типы кабелей наилучшим образом подходят магистралей и кампусных сетей среднего размера. * на длине волны 850 нм для

Решения на волоконно-оптическом кабеле для высокоскоростных приложений LANmark-OF 1 xt Улучшенное 62, 5/125 многомодовое волокно. Максимальное расстояние при передаче 1 Гбит/сек – 600 метров* LANmark-OF 2 xt Улучшенное 50/125 многомодовое волокно. Максимальное расстояние при передаче 1 Гбит/сек – 800 метров* Данные типы кабелей наилучшим образом подходят для протяженных магистралей и кампусных сетей больших размеров. * на длине волны 850 нм

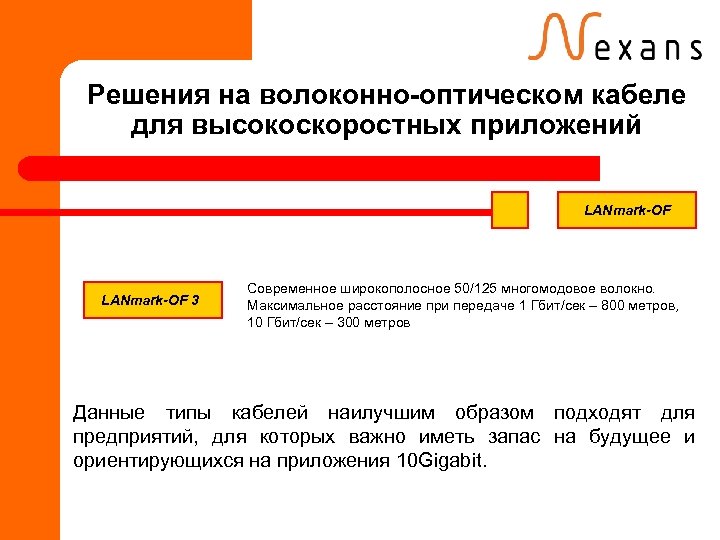

Решения на волоконно-оптическом кабеле для высокоскоростных приложений LANmark-OF 3 Современное широкополосное 50/125 многомодовое волокно. Максимальное расстояние при передаче 1 Гбит/сек – 800 метров, 10 Гбит/сек – 300 метров Данные типы кабелей наилучшим образом подходят для предприятий, для которых важно иметь запас на будущее и ориентирующихся на приложения 10 Gigabit.

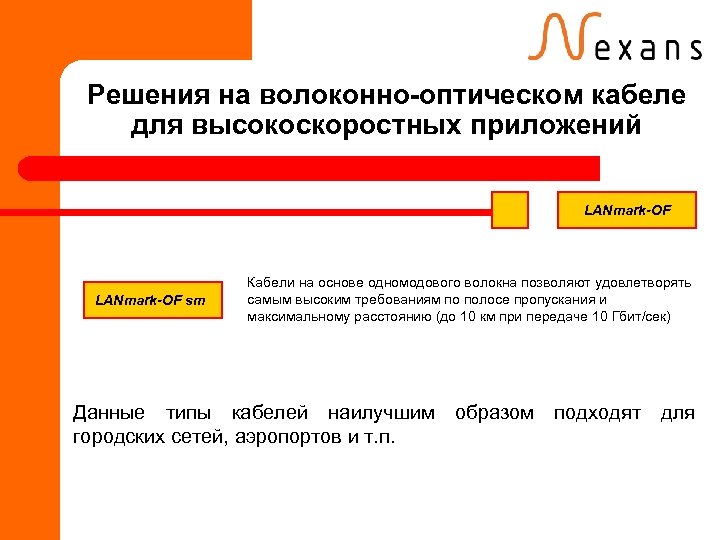

Решения на волоконно-оптическом кабеле для высокоскоростных приложений LANmark-OF sm Кабели на основе одномодового волокна позволяют удовлетворять самым высоким требованиям по полосе пропускания и максимальному расстоянию (до 10 км при передаче 10 Гбит/сек) Данные типы кабелей наилучшим городских сетей, аэропортов и т. п. образом подходят для

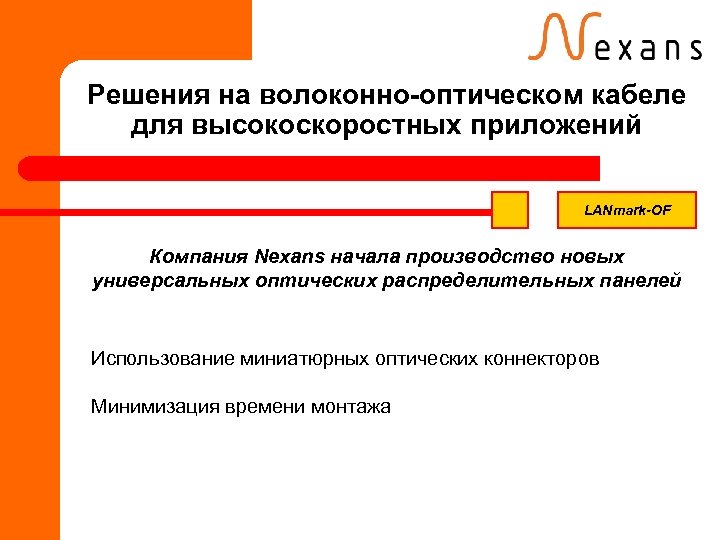

Решения на волоконно-оптическом кабеле для высокоскоростных приложений LANmark-OF Компания Nexans начала производство новых универсальных оптических распределительных панелей Использование миниатюрных оптических коннекторов Минимизация времени монтажа

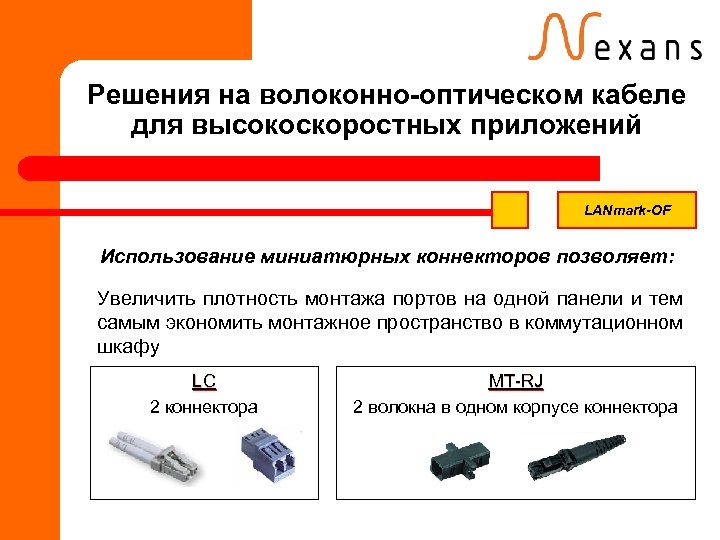

Решения на волоконно-оптическом кабеле для высокоскоростных приложений LANmark-OF Использование миниатюрных коннекторов позволяет: Увеличить плотность монтажа портов на одной панели и тем самым экономить монтажное пространство в коммутационном шкафу LC 2 коннектора MT-RJ 2 волокна в одном корпусе коннектора

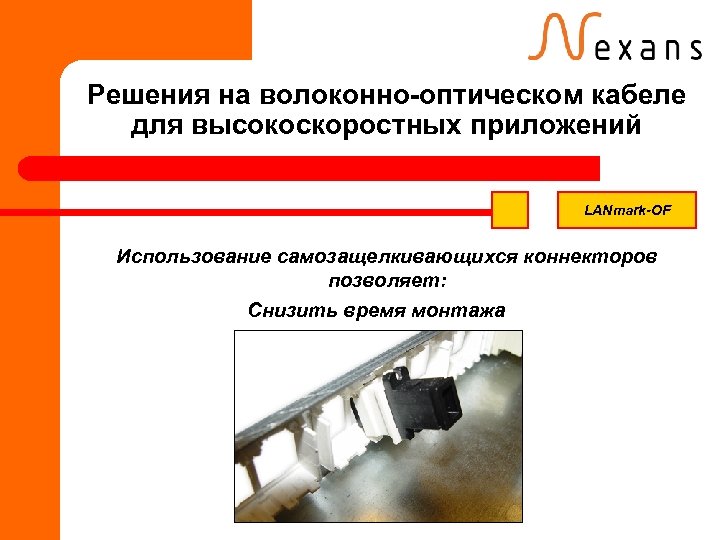

Решения на волоконно-оптическом кабеле для высокоскоростных приложений LANmark-OF Использование самозащелкивающихся коннекторов позволяет: Снизить время монтажа

Новый сервис компании Nexans E-service

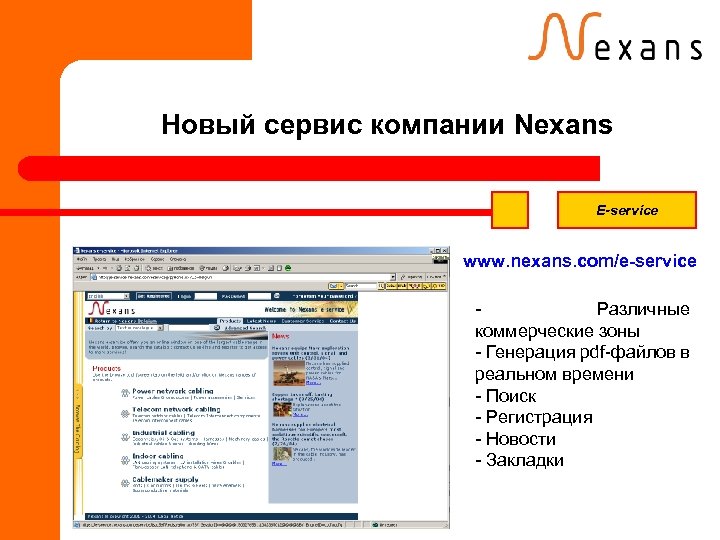

Новый сервис компании Nexans E-service www. nexans. com/e-service Различные коммерческие зоны - Генерация pdf-файлов в реальном времени - Поиск - Регистрация - Новости - Закладки

Спасибо за внимание!
