Особенности подготовки презентаций НИР для студентов и молодых ученых Евгения Русских Казань, 2015

Зачем вы рассказываете про свой НИР кому-то кроме дипломной комиссии?

Цель вашей презентации: • • • Чтобы вас увидели Чтобы вас услышали Чтобы поняли, о чем ваш проект Чтобы увидели, что вы профессионал Чтобы увидели ценность внедрения вашего решения

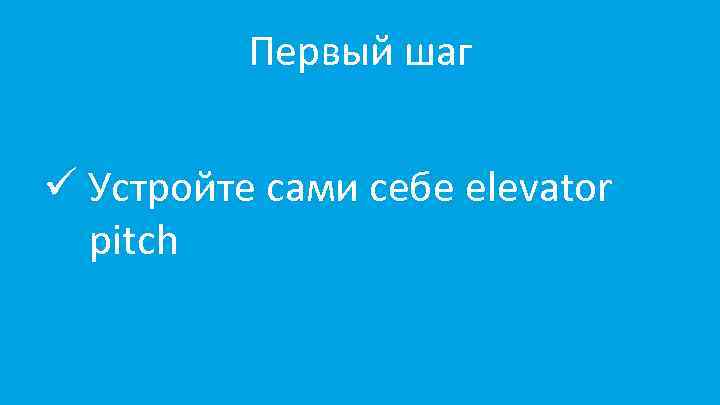

Первый шаг ü Устройте сами себе elevator pitch

Помните, что продуктом является не только ваш НИР, но и ваша презентация! Если вы сможете «продать» свою презентацию – вы сможете «продать» себя

Структура презентации вступление основная часть завершение

Вступление

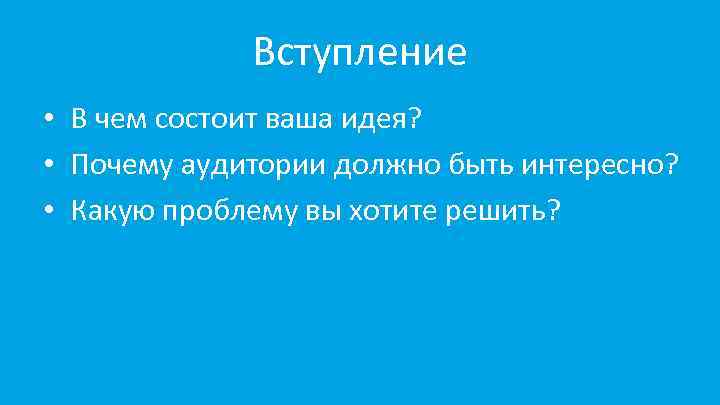

Вступление • В чем состоит ваша идея? • Почему аудитории должно быть интересно? • Какую проблему вы хотите решить?

Основная часть

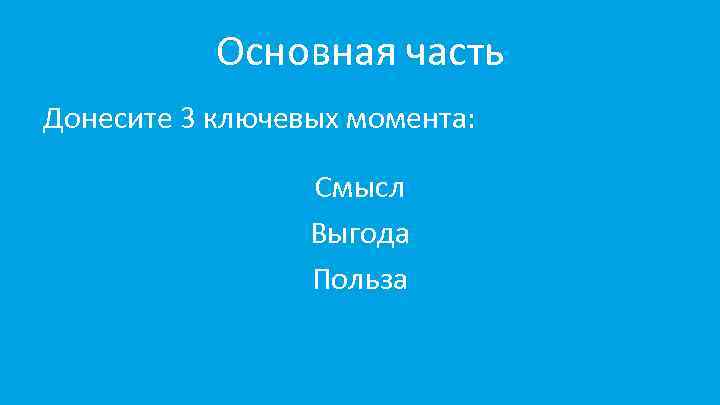

Основная часть Донесите 3 ключевых момента: Смысл Выгода Польза

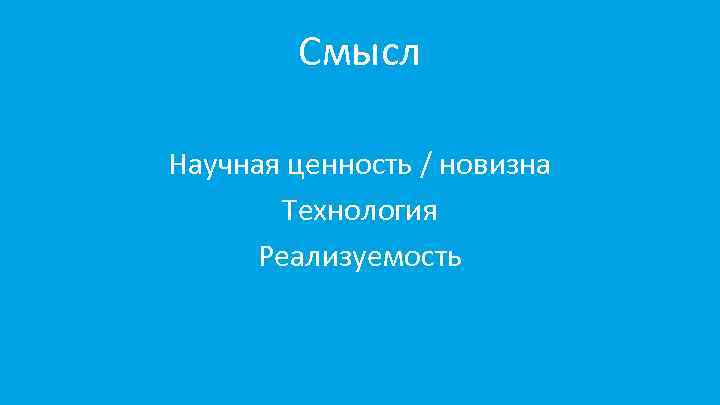

Смысл Научная ценность / новизна Технология Реализуемость

Выгода Прибыль / экономия Применимость Внедряемость Использование

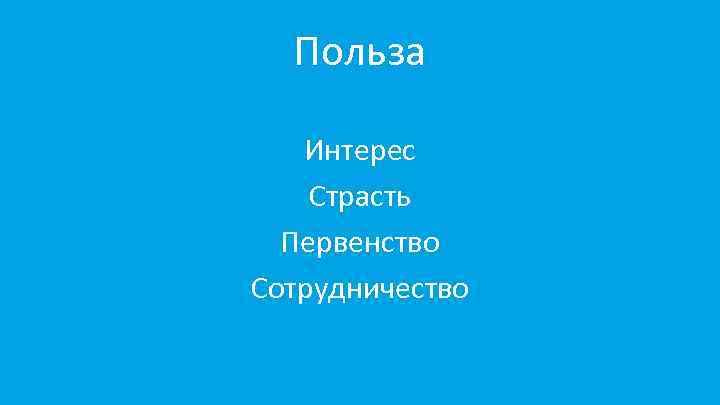

Польза Интерес Страсть Первенство Сотрудничество

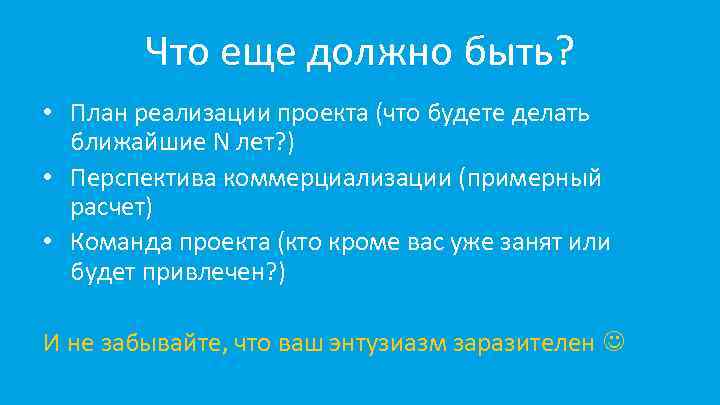

Что еще должно быть? • План реализации проекта (что будете делать ближайшие N лет? ) • Перспектива коммерциализации (примерный расчет) • Команда проекта (кто кроме вас уже занят или будет привлечен? ) И не забывайте, что ваш энтузиазм заразителен

Завершение

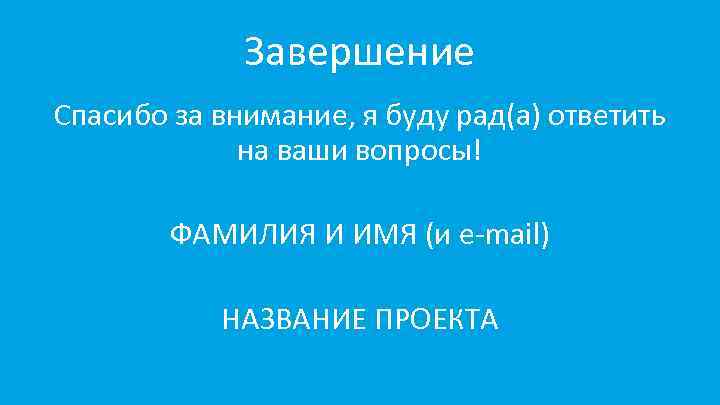

Завершение Спасибо за внимание, я буду рад(а) ответить на ваши вопросы! ФАМИЛИЯ И ИМЯ (и e-mail) НАЗВАНИЕ ПРОЕКТА

Что нужно знать заранее?

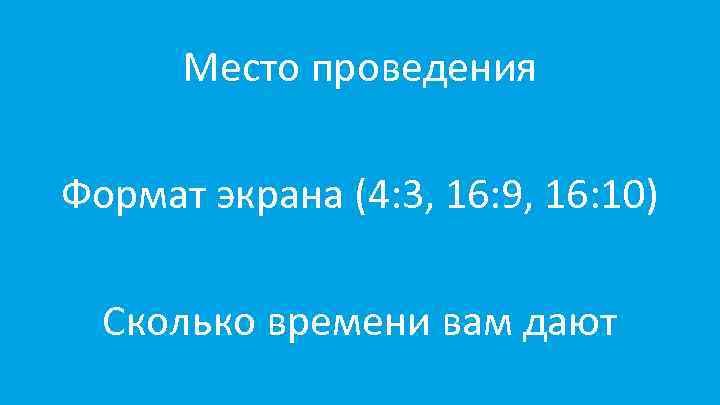

Место проведения Формат экрана (4: 3, 16: 9, 16: 10) Сколько времени вам дают

Потренируемся на котиках?

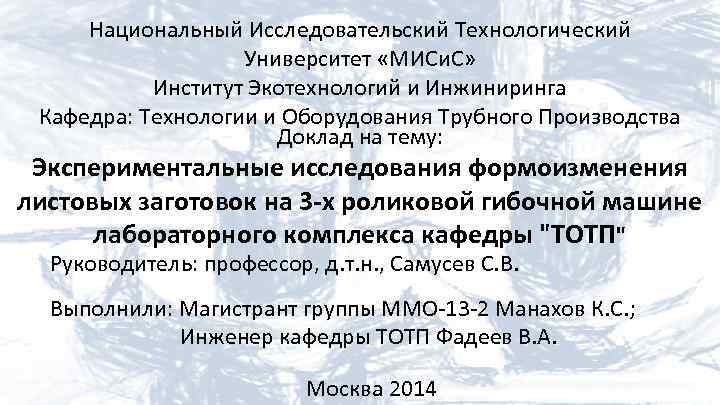

Национальный Исследовательский Технологический Университет «МИСи. С» Институт Экотехнологий и Инжиниринга Кафедра: Технологии и Оборудования Трубного Производства Доклад на тему: Экспериментальные исследования формоизменения листовых заготовок на 3 -х роликовой гибочной машине лабораторного комплекса кафедры "ТОТП" Руководитель: профессор, д. т. н. , Самусев С. В. Выполнили: Магистрант группы ММО-13 -2 Манахов К. С. ; Инженер кафедры ТОТП Фадеев В. А. Москва 2014

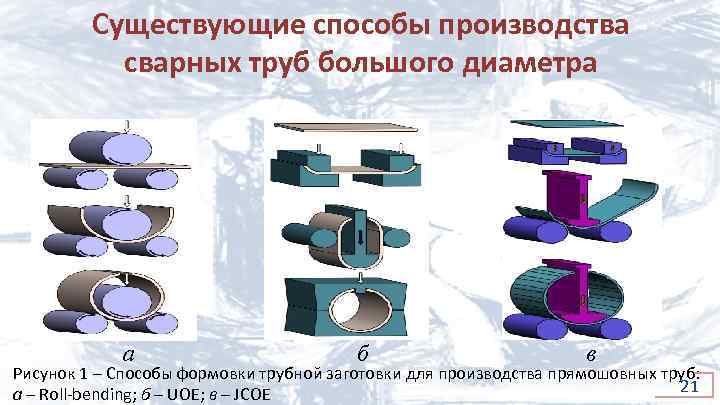

Существующие способы производства сварных труб большого диаметра а б в Рисунок 1 – Способы формовки трубной заготовки для производства прямошовных труб: 21 а – Roll-bending; б – UOE; в – JCOE

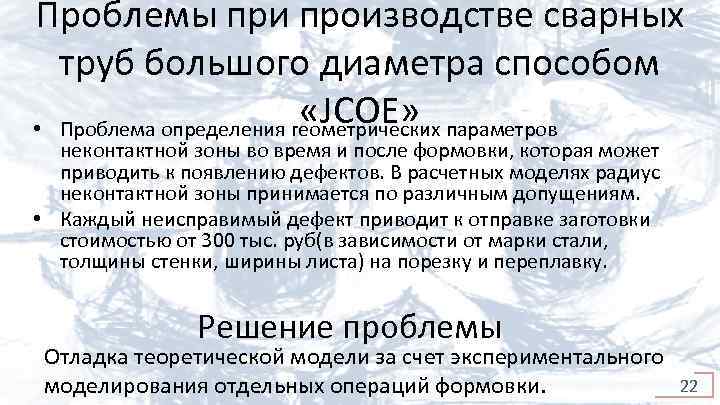

Проблемы при производстве сварных труб большого диаметра способом «JCOE» • Проблема определения геометрических параметров неконтактной зоны во время и после формовки, которая может приводить к появлению дефектов. В расчетных моделях радиус неконтактной зоны принимается по различным допущениям. • Каждый неисправимый дефект приводит к отправке заготовки стоимостью от 300 тыс. руб(в зависимости от марки стали, толщины стенки, ширины листа) на порезку и переплавку. Решение проблемы Отладка теоретической модели за счет экспериментального моделирования отдельных операций формовки. 22

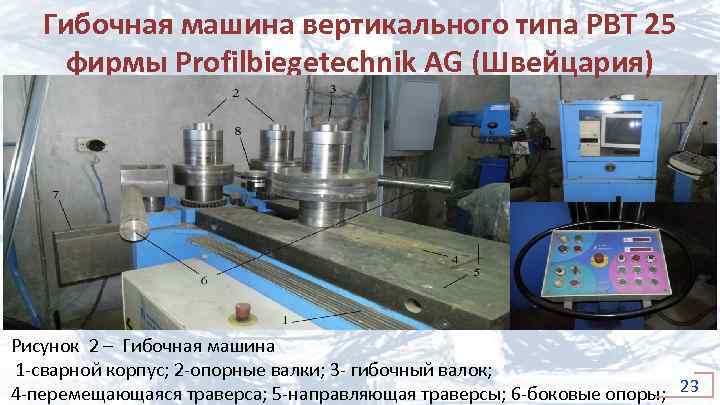

Гибочная машина вертикального типа РВТ 25 фирмы Profilbiegetechnik AG (Швейцария) Рисунок 2 – Гибочная машина 1 -сварной корпус; 2 -опорные валки; 3 - гибочный валок; 4 -перемещающаяся траверса; 5 -направляющая траверсы; 6 -боковые опоры; 23

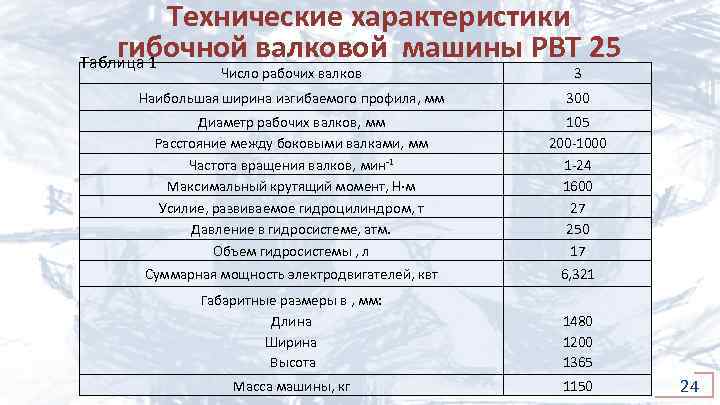

Технические характеристики гибочной валковой машины PBT 25 Таблица 1 Число рабочих валков 3 Наибольшая ширина изгибаемого профиля, мм 300 Диаметр рабочих валков, мм Расстояние между боковыми валками, мм Частота вращения валков, мин-1 Максимальный крутящий момент, Н·м Усилие, развиваемое гидроцилиндром, т Давление в гидросистеме, атм. Объем гидросистемы , л 105 200 -1000 1 -24 1600 27 250 17 Суммарная мощность электродвигателей, квт 6, 321 Габаритные размеры в , мм: Длина Ширина Высота 1480 1200 1365 Масса машины, кг 1150 24

Порядок проведения эксперимента и подготовка 3 -х роликовой гибочной машины к работе Рисунок 3 - Схема расположения валков перед формовкой Таблица 2 - Технические параметры исследования Эксперимент 1 1000 195 275 200 240 260 25

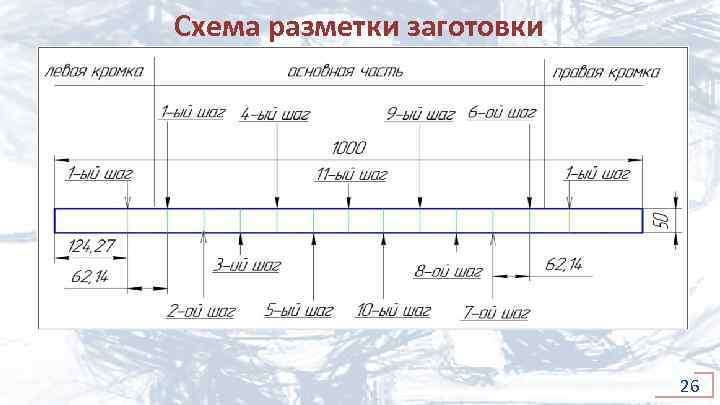

Схема разметки заготовки 26

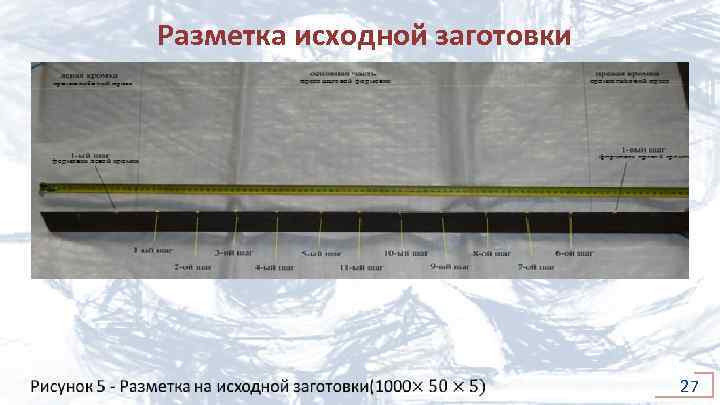

Разметка исходной заготовки 27

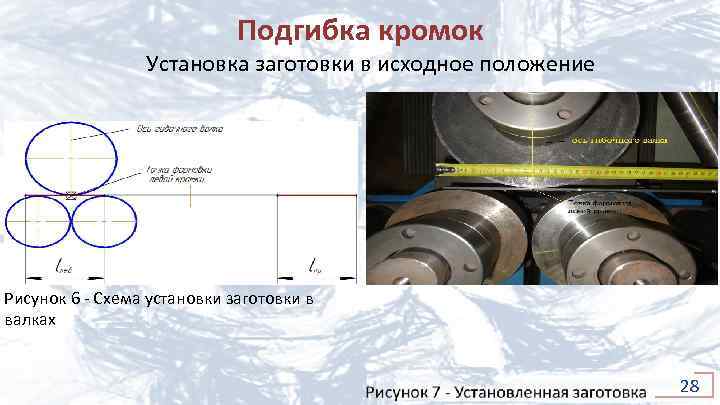

Подгибка кромок Установка заготовки в исходное положение Рисунок 6 - Схема установки заготовки в валках 28

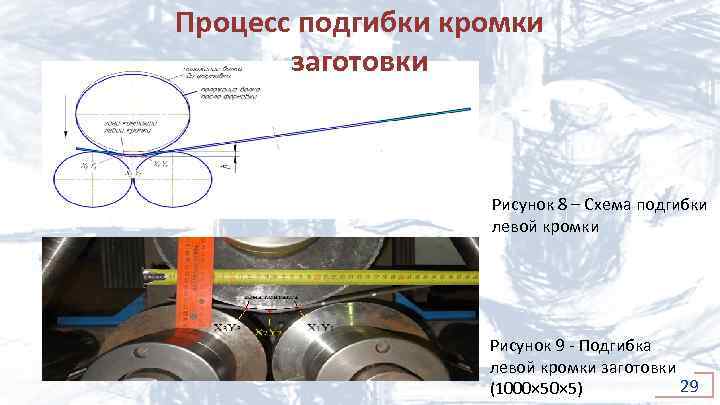

Процесс подгибки кромки заготовки Рисунок 8 – Схема подгибки левой кромки Рисунок 9 - Подгибка левой кромки заготовки 29 (1000× 5)

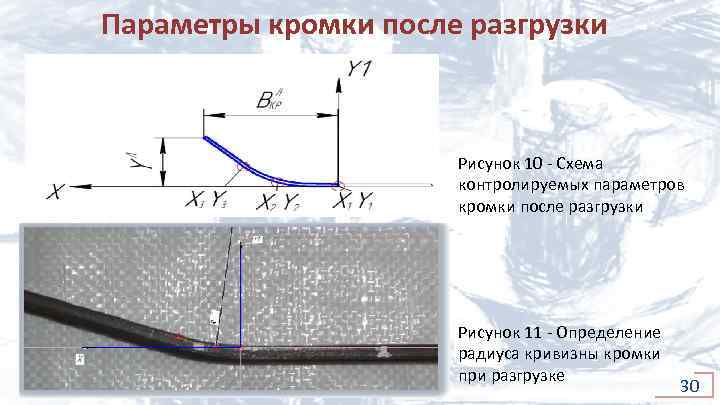

Параметры кромки после разгрузки Рисунок 10 - Схема контролируемых параметров кромки после разгрузки Рисунок 11 - Определение радиуса кривизны кромки при разгрузке 30

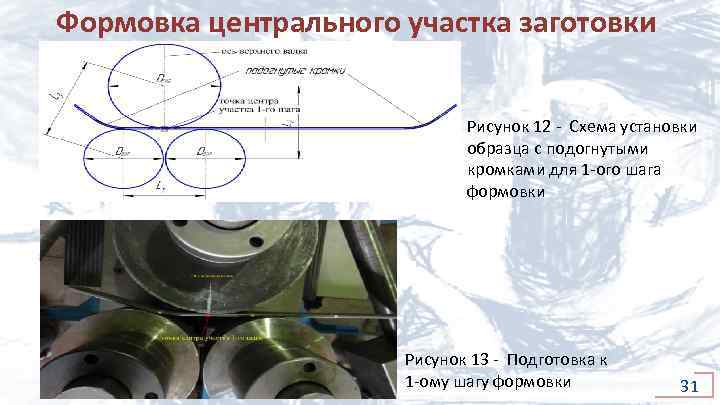

Формовка центрального участка заготовки Рисунок 12 - Схема установки образца с подогнутыми кромками для 1 -ого шага формовки Рисунок 13 - Подготовка к 1 -ому шагу формовки 31

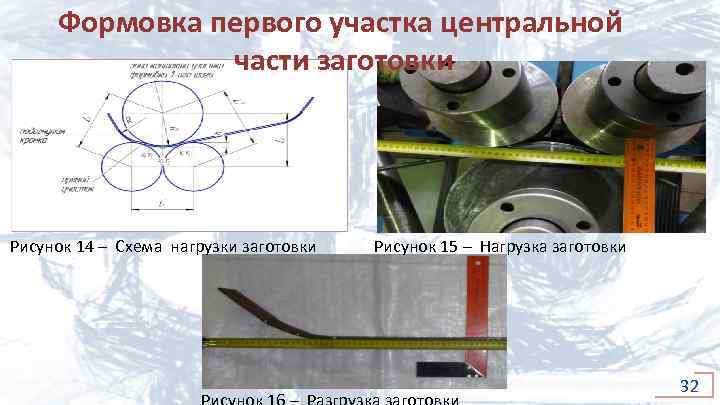

Формовка первого участка центральной части заготовки Рисунок 14 – Схема нагрузки заготовки Рисунок 15 – Нагрузка заготовки 32

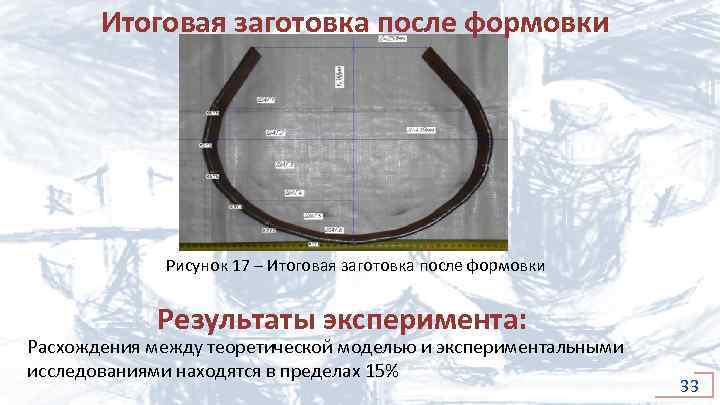

Итоговая заготовка после формовки Рисунок 17 – Итоговая заготовка после формовки Результаты эксперимента: Расхождения между теоретической моделью и экспериментальными исследованиями находятся в пределах 15% 33

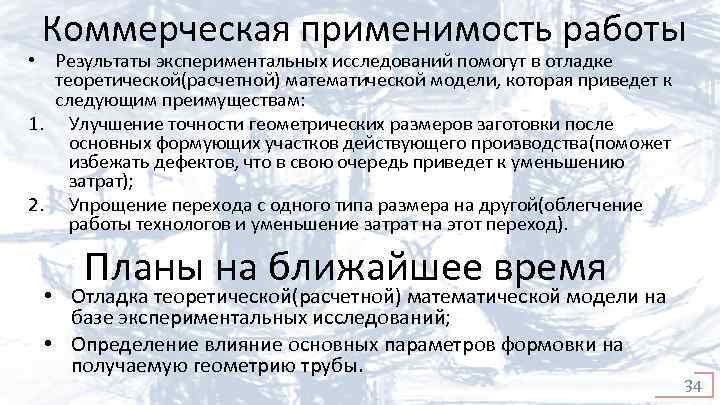

Коммерческая применимость работы • Результаты экспериментальных исследований помогут в отладке теоретической(расчетной) математической модели, которая приведет к следующим преимуществам: 1. Улучшение точности геометрических размеров заготовки после основных формующих участков действующего производства(поможет избежать дефектов, что в свою очередь приведет к уменьшению затрат); 2. Упрощение перехода с одного типа размера на другой(облегчение работы технологов и уменьшение затрат на этот переход). Планы на ближайшее время • Отладка теоретической(расчетной) математической модели на базе экспериментальных исследований; • Определение влияние основных параметров формовки на получаемую геометрию трубы. 34

Не надо так!

Спасибо за внимание! Евгения Русских Открытый университет Сколково Erusskikh@sk. ru +7 916 8145909
