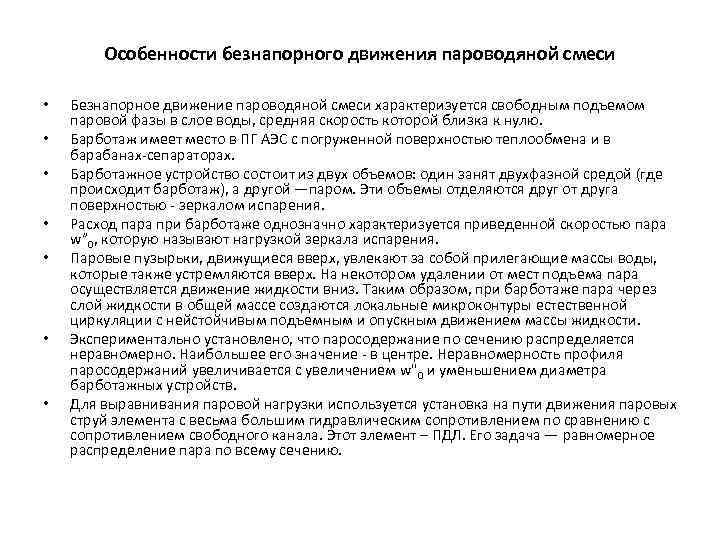

Особенности безнапорного движения пароводяной смеси • • Безнапорное движение пароводяной смеси характеризуется свободным подъемом паровой фазы в слое воды, средняя скорость которой близка к нулю. Барботаж имеет место в ПГ АЭС с погруженной поверхностью теплообмена и в барабанах-сепараторах. Барботажное устройство состоит из двух объемов: один занят двухфазной средой (где происходит барботаж), а другой —паром. Эти объемы отделяются друг от друга поверхностью - зеркалом испарения. Расход пара при барботаже однозначно характеризуется приведенной скоростью пара w” 0, которую называют нагрузкой зеркала испарения. Паровые пузырьки, движущиеся вверх, увлекают за собой прилегающие массы воды, которые также устремляются вверх. На некотором удалении от мест подъема пара осуществляется движение жидкости вниз. Таким образом, при барботаже пара через слой жидкости в общей массе создаются локальные микроконтуры естественной циркуляции с нейстойчивым подъемным и опускным движением массы жидкости. Экспериментально установлено, что паросодержание по сечению распределяется неравномерно. Наибольшее его значение - в центре. Неравномерность профиля паросодержаний увеличивается с увеличением w"0 и уменьшением диаметра барботажных устройств. Для выравнивания паровой нагрузки используется установка на пути движения паровых струй элемента с весьма большим гидравлическим сопротивлением по сравнению с сопротивлением свободного канала. Этот элемент – ПДЛ. Его задача — равномерное распределение пара по всему сечению.

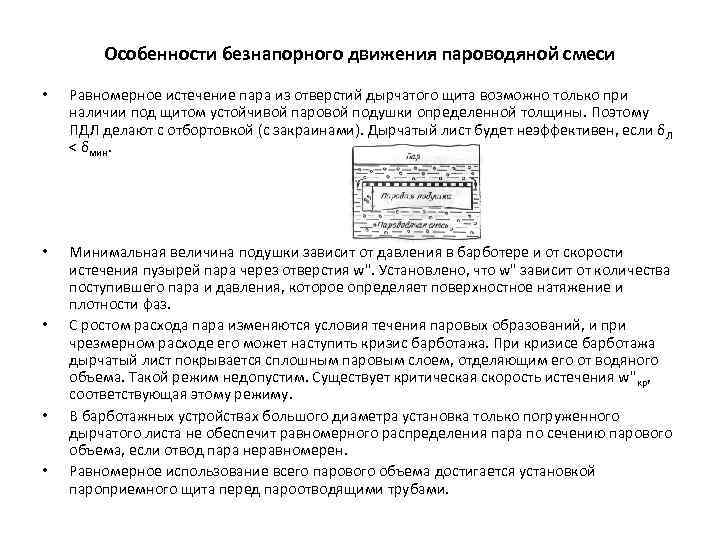

Особенности безнапорного движения пароводяной смеси • Равномерное истечение пара из отверстий дырчатого щита возможно только при наличии под щитом устойчивой паровой подушки определенной толщины. Поэтому ПДЛ делают с отбортовкой (с закраинами). Дырчатый лист будет неэффективен, если δЛ < δмин. • Минимальная величина подушки зависит от давления в барботере и от скорости истечения пузырей пара через отверстия w". Установлено, что w" зависит от количества поступившего пара и давления, которое определяет поверхностное натяжение и плотности фаз. С ростом расхода пара изменяются условия течения паровых образований, и при чрезмерном расходе его может наступить кризис барботажа. При кризисе барботажа дырчатый лист покрывается сплошным паровым слоем, отделяющим его от водяного объема. Такой режим недопустим. Существует критическая скорость истечения w" кр, соответствующая этому режиму. В барботажных устройствах большого диаметра установка только погруженного дырчатого листа не обеспечит равномерного распределения пара по сечению парового объема, если отвод пара неравномерен. Равномерное использование всего парового объема достигается установкой пароприемного щита перед пароотводящими трубами. • • •
