ОСНОВЫ ВЗРЫВОБЕЗОПАСНОСТИ Цели занятия довести и показать

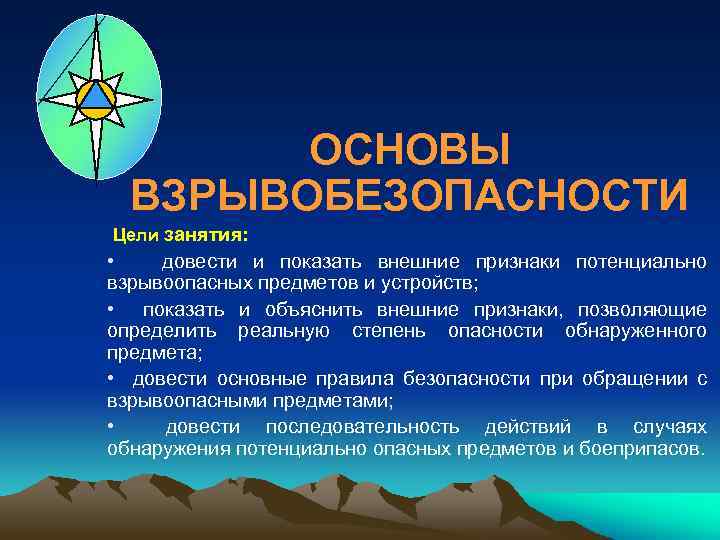

ОСНОВЫ ВЗРЫВОБЕЗОПАСНОСТИ Цели занятия: • довести и показать внешние признаки потенциально взрывоопасных предметов и устройств; • показать и объяснить внешние признаки, позволяющие определить реальную степень опасности обнаруженного предмета; • довести основные правила безопасности при обращении с взрывоопасными предметами; • довести последовательность действий в случаях обнаружения потенциально опасных предметов и боеприпасов.

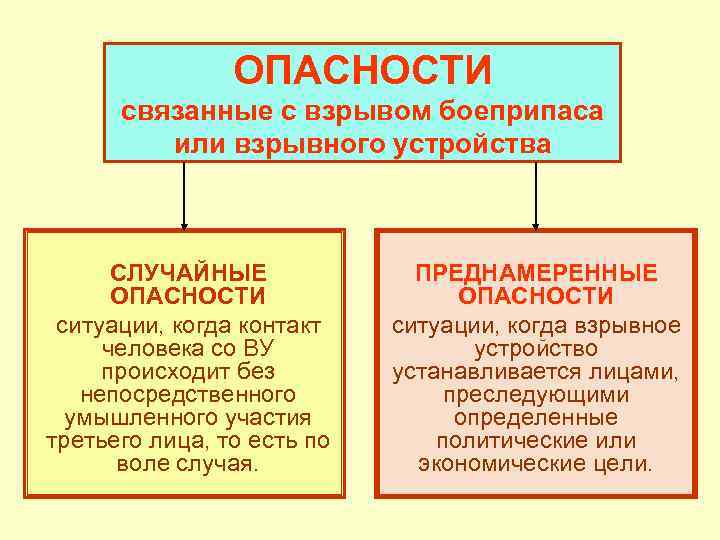

ОПАСНОСТИ связанные с взрывом боеприпаса или взрывного устройства СЛУЧАЙНЫЕ ОПАСНОСТИ ситуации, когда контакт человека со ВУ происходит без непосредственного умышленного участия третьего лица, то есть по воле случая. ПРЕДНАМЕРЕННЫЕ ОПАСНОСТИ ситуации, когда взрывное устройство устанавливается лицами, преследующими определенные политические или экономические цели.

ПОРАЖАЮЩЕЕ ДЕЙСТВИЕ ВЗРЫВА БОЕПРИПАСА ИЛИ ВЗРЫВНОГО УСТРОЙСТВА ФУГАСНОЕ – воздействие продуктами взрыва и ударной волной (зависит от массы заряда, его формы, расположения, вида ВВ, удаления) ОСКОЛОЧНОЕ – воздействие осколками корпуса или убойными элементами боеприпаса, взрывного устройства (зависит от массы заряда, количества, формы и удельного веса осколков) ВТОРИЧНЫМИ ЭЛЕМЕНТАМИ ПОРАЖЕНИЯ – воздействие обломками разрушаемых ударной волной местных предметов, грунта, зданий и сооружений (зависит от массы заряда, его расположения, вида ВВ, собственных колебаний разрушаемых конструкций) величины

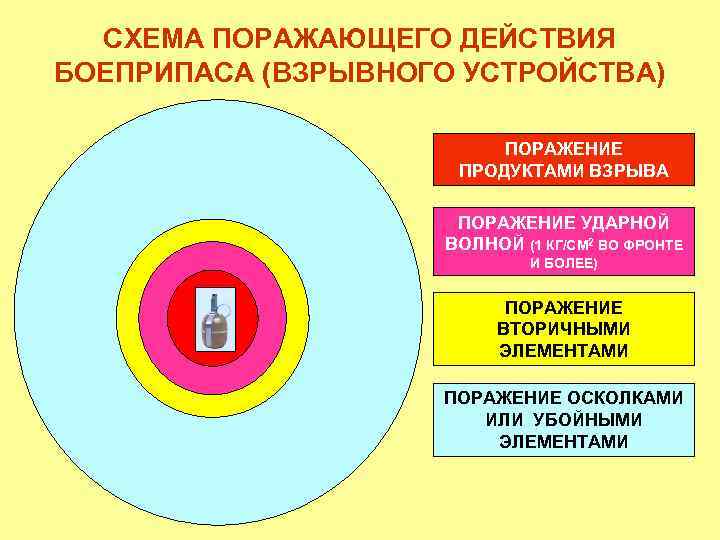

СХЕМА ПОРАЖАЮЩЕГО ДЕЙСТВИЯ БОЕПРИПАСА (ВЗРЫВНОГО УСТРОЙСТВА) ПОРАЖЕНИЕ ПРОДУКТАМИ ВЗРЫВА ПОРАЖЕНИЕ УДАРНОЙ ВОЛНОЙ (1 КГ/СМ 2 ВО ФРОНТЕ И БОЛЕЕ) ПОРАЖЕНИЕ ВТОРИЧНЫМИ ЭЛЕМЕНТАМИ ПОРАЖЕНИЕ ОСКОЛКАМИ ИЛИ УБОЙНЫМИ ЭЛЕМЕНТАМИ

ЖЕРТВЫ ПРИМЕНЕНИЯ ФУГАСНЫХ ВЗРЫВНЫХ УСТРОЙСТВ

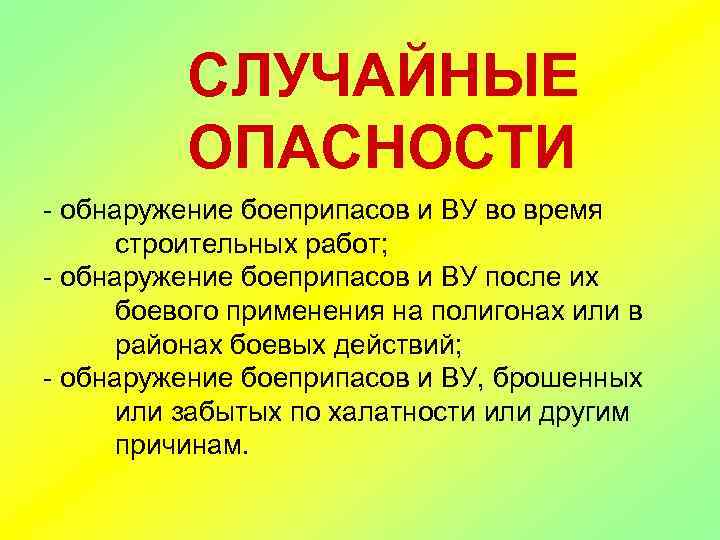

СЛУЧАЙНЫЕ ОПАСНОСТИ - обнаружение боеприпасов и ВУ во время строительных работ; - обнаружение боеприпасов и ВУ после их боевого применения на полигонах или в районах боевых действий; - обнаружение боеприпасов и ВУ, брошенных или забытых по халатности или другим причинам.

Артиллерийские боеприпасы времен второй мировой войны, обнаруженные в ходе строительных работ.

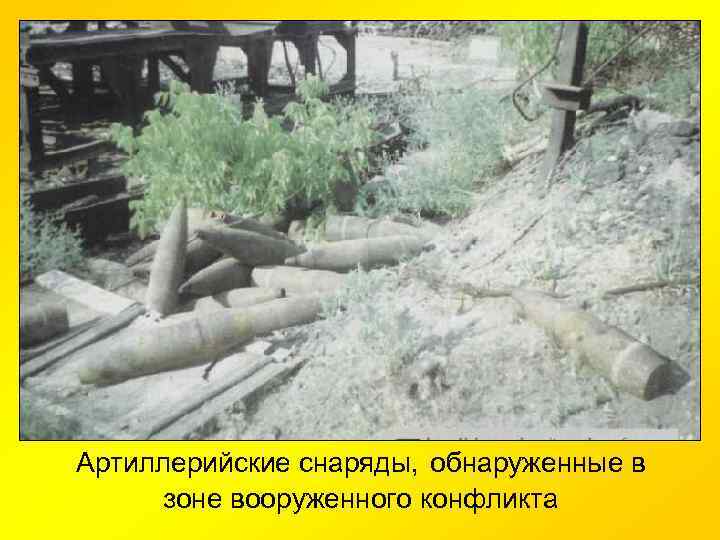

Артиллерийские снаряды, обнаруженные в зоне вооруженного конфликта

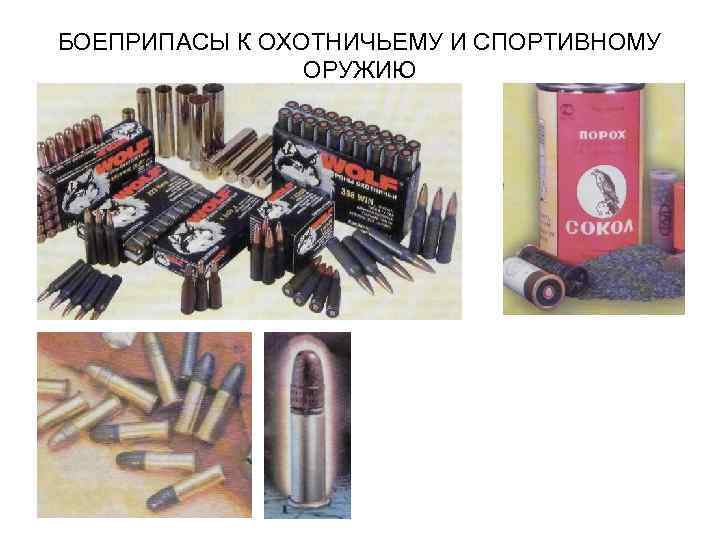

БОЕПРИПАСЫ К ОХОТНИЧЬЕМУ И СПОРТИВНОМУ ОРУЖИЮ

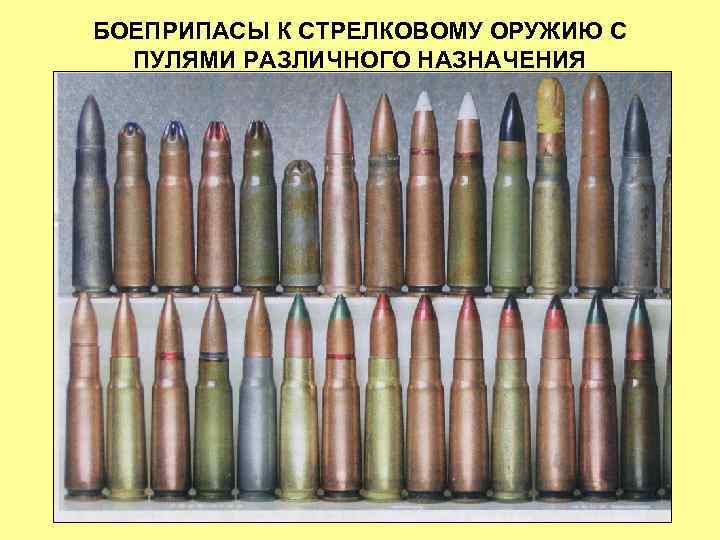

БОЕПРИПАСЫ К СТРЕЛКОВОМУ ОРУЖИЮ С ПУЛЯМИ РАЗЛИЧНОГО НАЗНАЧЕНИЯ

Внешний вид и маркировка стандартных зарядов ВВ армейского образца: большая и малая тротиловые шашки, буровая тротиловая шашка, брикет аммонита, брикет пластита.

1 2 3 Внешний вид осколочных гранат к подствольному (1, 2) и автоматическому (3) гранатометам. Радиус сплошного поражения – 5 -7 метров.

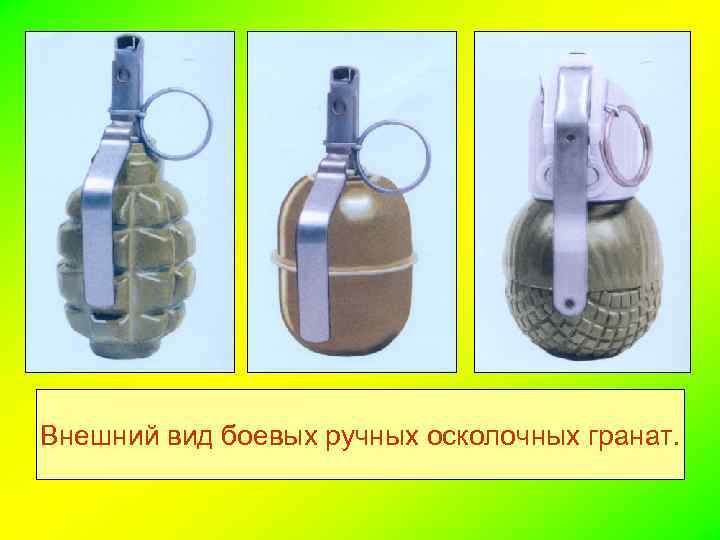

Внешний вид боевых ручных осколочных гранат.

РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА Ф-1 5 м А 200 метров Б А – внешний вид гранаты; Б – схема поражающего действия гранаты: радиус сплошного поражения – 5 метров, на удалении до 200 метров осколки сохраняют убойное действие.

РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА РГ-О 10 м А 150 метров Б А – внешний вид гранаты; Б – схема поражающего действия гранаты: радиус сплошного поражения – 10 метров, осколки сохраняют убойное действие на удалении до 150 метров

РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА РГД-5 5 м А 25 метров Б А – внешний вид гранаты; Б – схема поражающего действия гранаты: радиус сплошного поражения – 5 метров, осколки сохраняют убойное действие на удалении до 25 метров.

Внешний вид артиллерийских снарядов

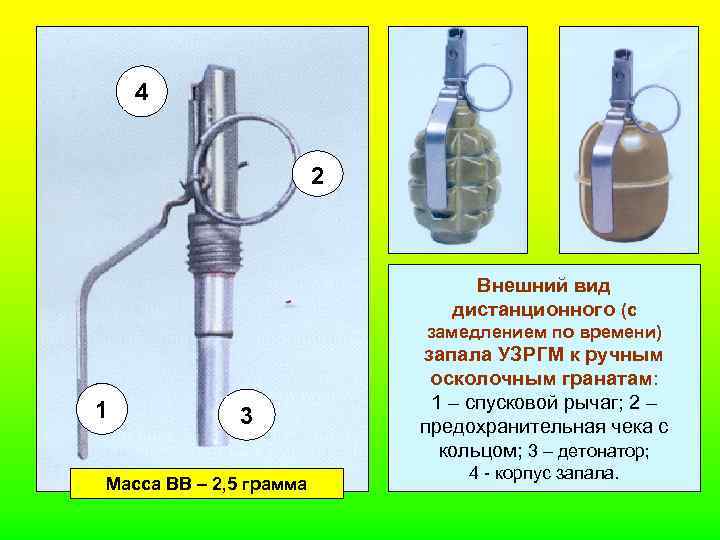

4 2 Внешний вид дистанционного (с замедлением по времени) 1 3 Масса ВВ – 2, 5 грамма запала УЗРГМ к ручным осколочным гранатам: 1 – спусковой рычаг; 2 – предохранительная чека с кольцом; 3 – детонатор; 4 - корпус запала.

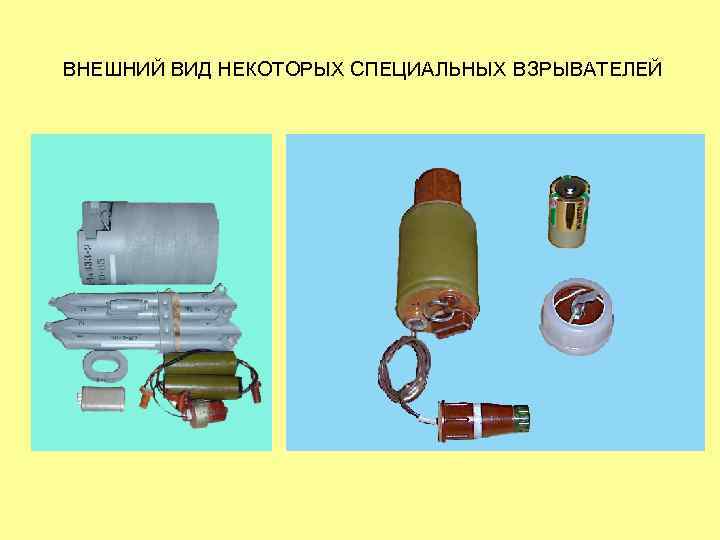

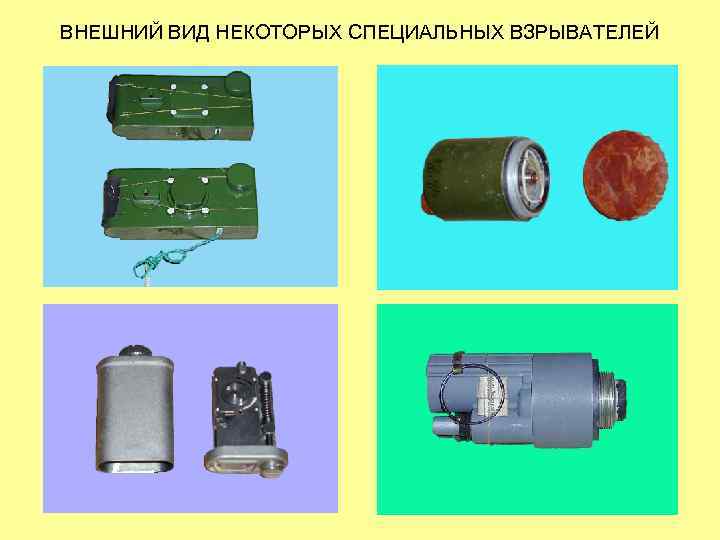

ВНЕШНИЙ ВИД НЕКОТОРЫХ СПЕЦИАЛЬНЫХ ВЗРЫВАТЕЛЕЙ

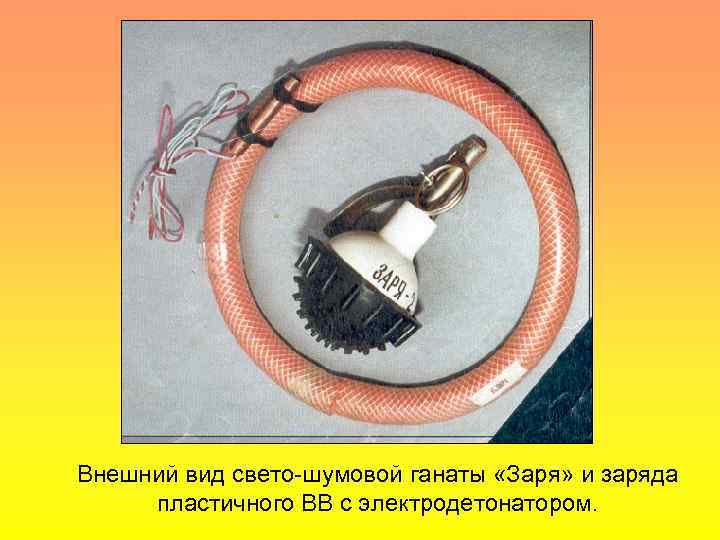

Внешний вид свето-шумовой ганаты «Заря» и заряда пластичного ВВ с электродетонатором.

МИНЫ специальные взрывные устройства, предназначенные для уничтожения живой силы, техники и инженерных сооружений

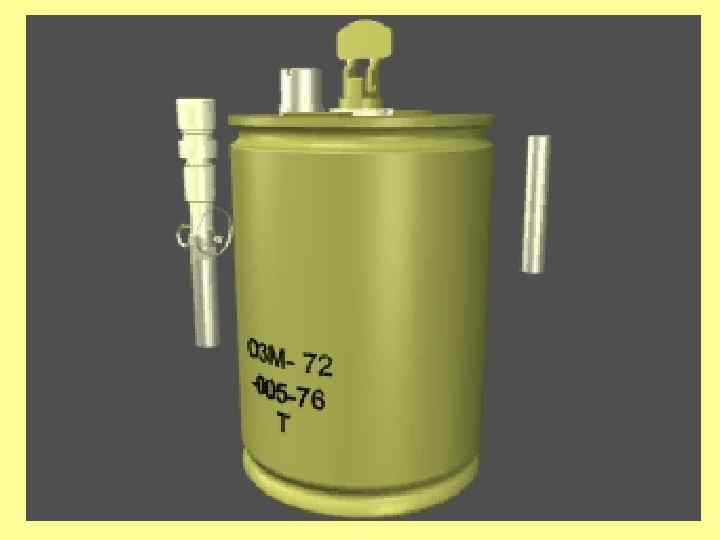

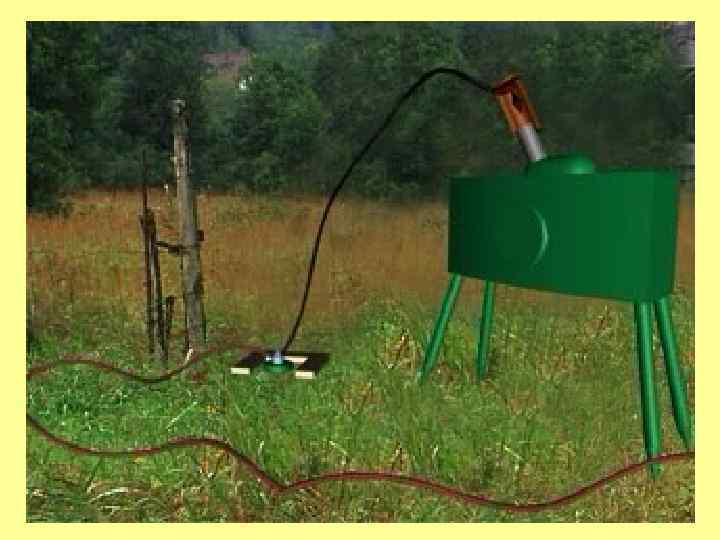

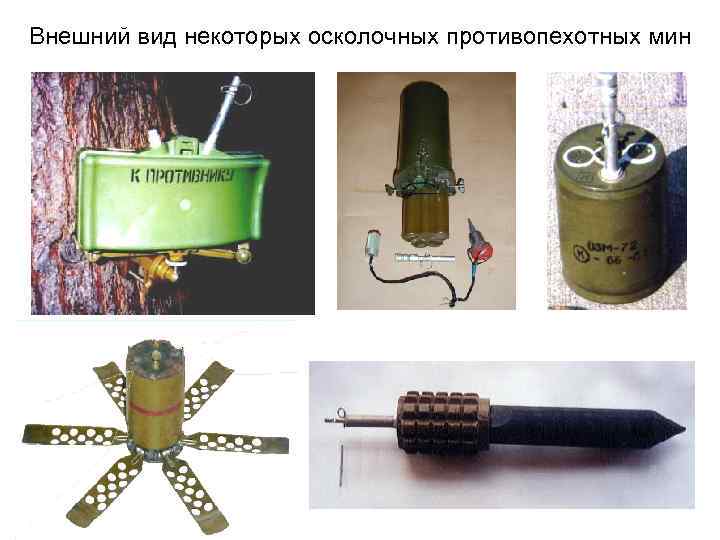

Внешний вид некоторых осколочных противопехотных мин

РАСТЯЖКА

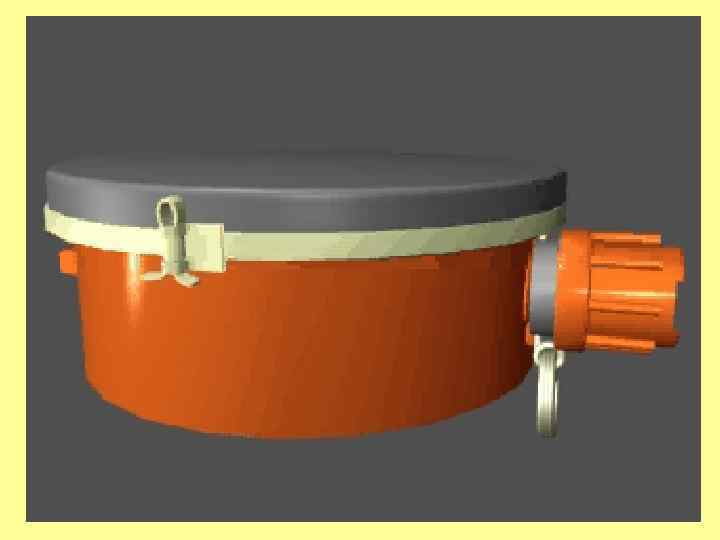

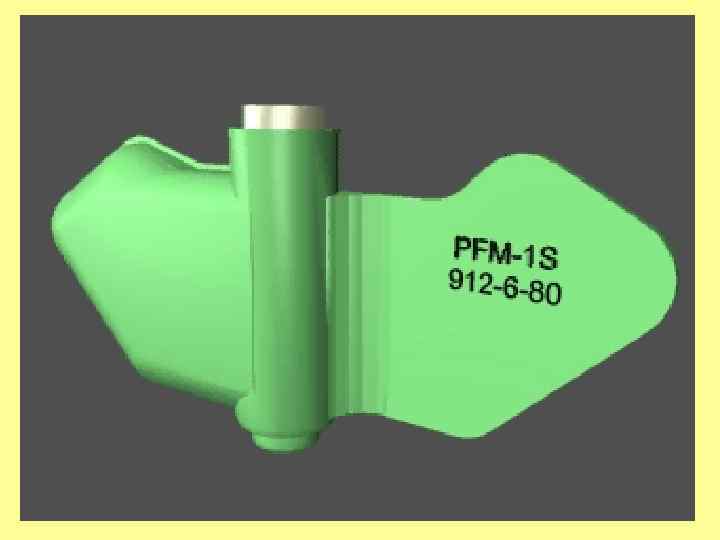

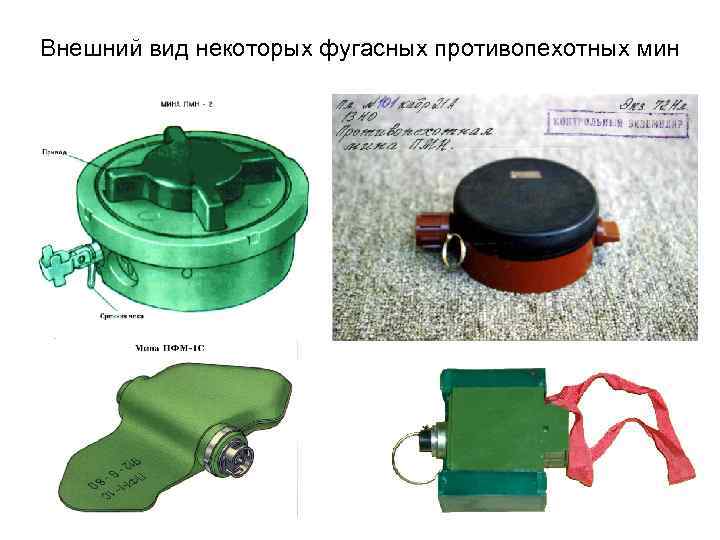

Внешний вид некоторых фугасных противопехотных мин

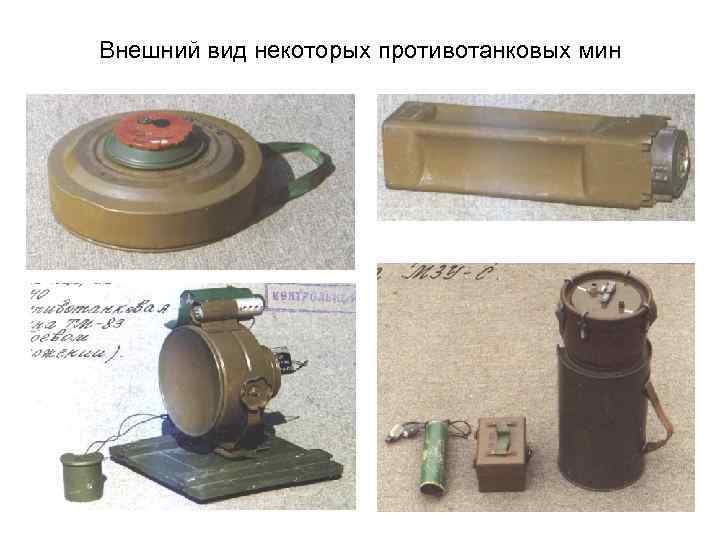

Внешний вид некоторых противотанковых мин

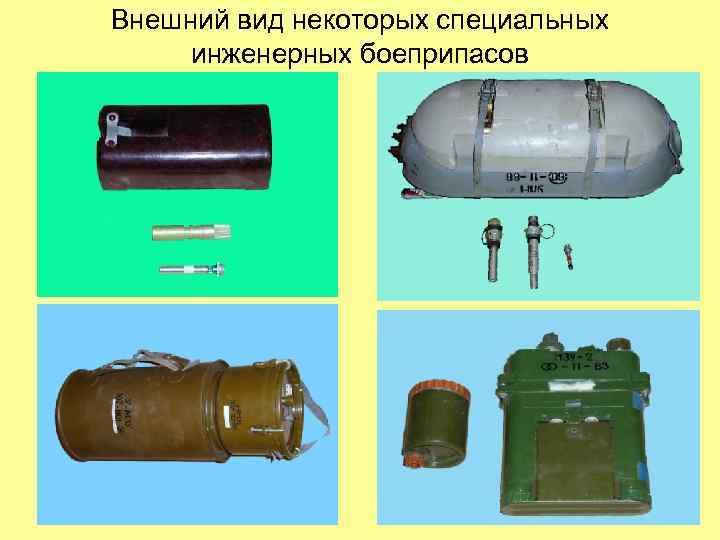

Внешний вид некоторых специальных инженерных боеприпасов

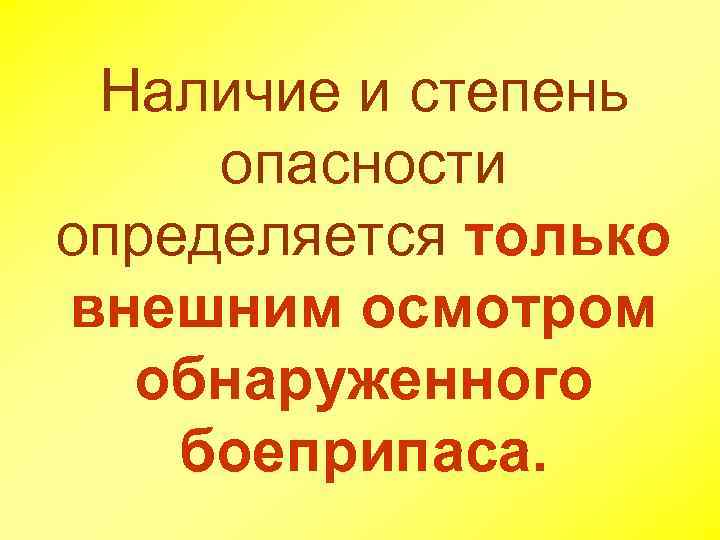

Наличие и степень опасности определяется только внешним осмотром обнаруженного боеприпаса.

ЗАПРЕЩАЕТСЯ • - демонтировать найденные боеприпасы, отсоединять их составные части и элементы; • - перемещать обнаруженные боеприпасы и устройства, поднимать, переворачивать их, сдвигать с места; • - воздействовать на отходящие от боеприпасов и устройств провода, шнуры, струны, штыри – перерезать их, сгибать, бросать в них какие-либо предметы и т. п. ; • - оставлять, бросать обнаруженные предметы без присмотра таким образом, чтобы к ним могли подойти другие люди.

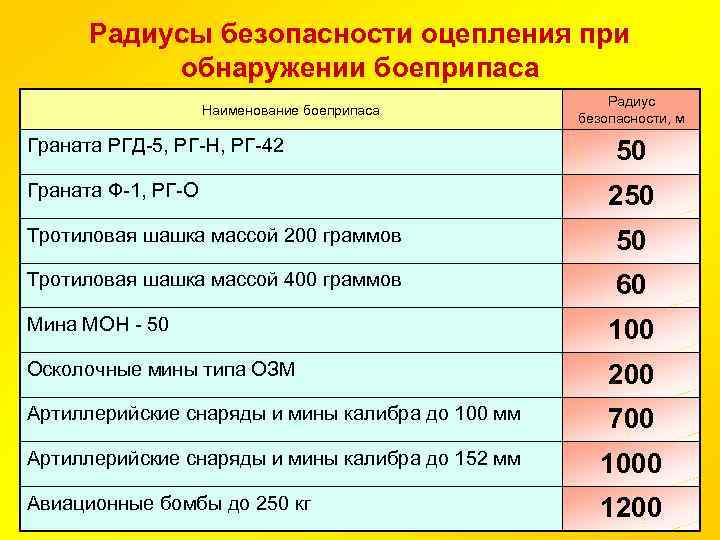

Радиусы безопасности оцепления при обнаружении боеприпаса Наименование боеприпаса Граната РГД-5, РГ-Н, РГ-42 Граната Ф-1, РГ-О Радиус безопасности, м 50 250 Тротиловая шашка массой 200 граммов 50 Тротиловая шашка массой 400 граммов 60 Мина МОН - 50 100 Осколочные мины типа ОЗМ 200 Артиллерийские снаряды и мины калибра до 100 мм 700 Артиллерийские снаряды и мины калибра до 152 мм 1000 Авиационные бомбы до 250 кг 1200

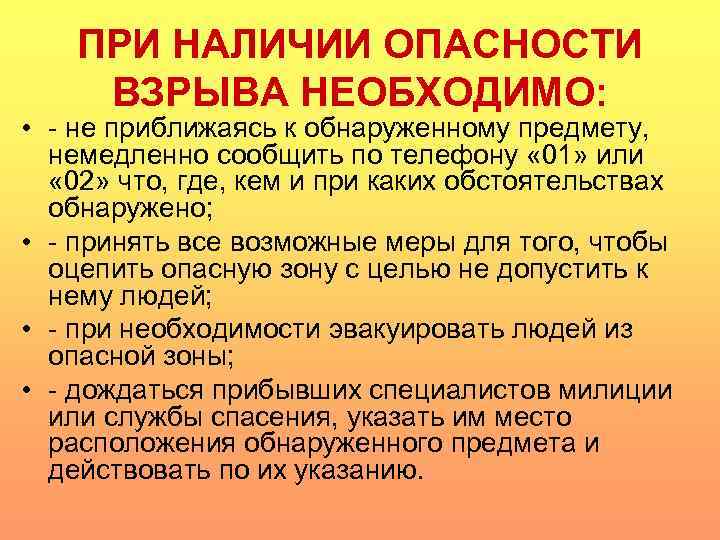

ПРИ НАЛИЧИИ ОПАСНОСТИ ВЗРЫВА НЕОБХОДИМО: • - не приближаясь к обнаруженному предмету, немедленно сообщить по телефону « 01» или « 02» что, где, кем и при каких обстоятельствах обнаружено; • - принять все возможные меры для того, чтобы оцепить опасную зону с целью не допустить к нему людей; • - при необходимости эвакуировать людей из опасной зоны; • - дождаться прибывших специалистов милиции или службы спасения, указать им место расположения обнаруженного предмета и действовать по их указанию.

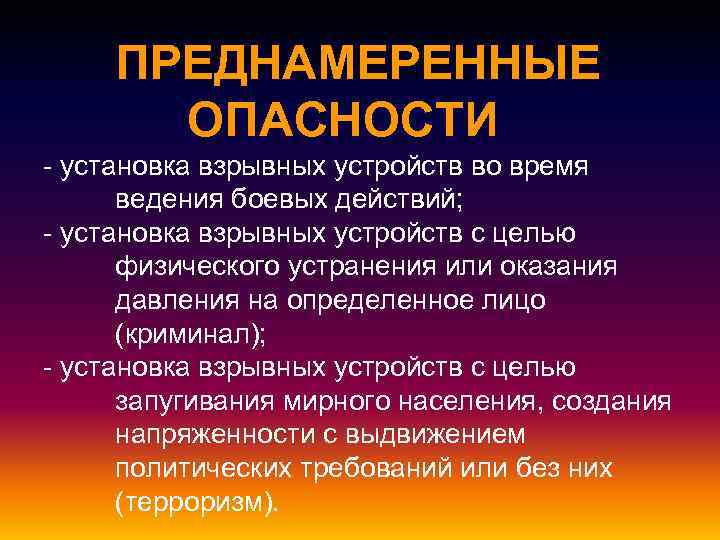

ПРЕДНАМЕРЕННЫЕ ОПАСНОСТИ - установка взрывных устройств во время ведения боевых действий; - установка взрывных устройств с целью физического устранения или оказания давления на определенное лицо (криминал); - установка взрывных устройств с целью запугивания мирного населения, создания напряженности с выдвижением политических требований или без них (терроризм).

Взрыв 20 -килограммового заряда тротила, заложенного в легковой автомобиль.

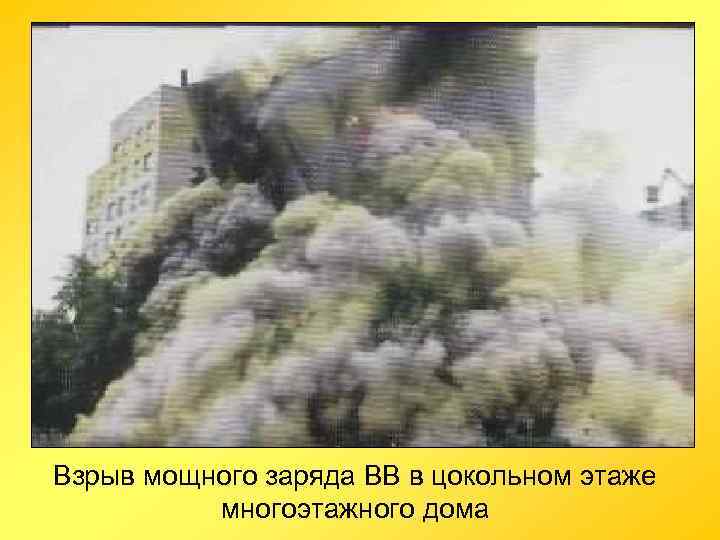

Взрыв мощного заряда ВВ в цокольном этаже многоэтажного дома

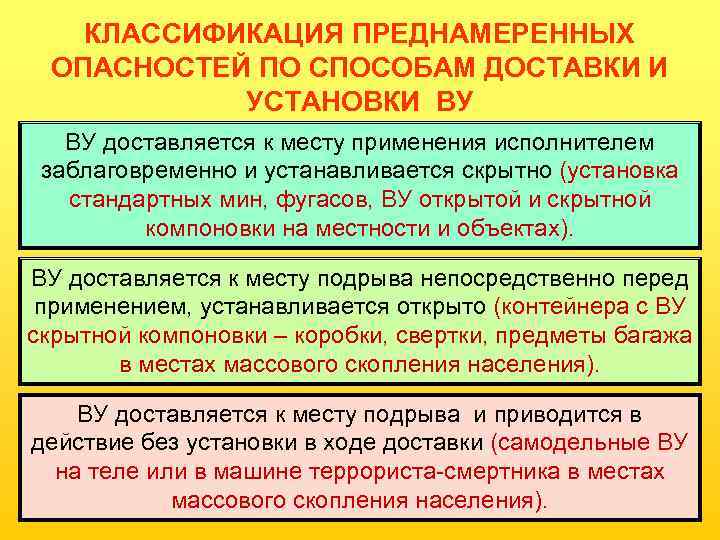

КЛАССИФИКАЦИЯ ПРЕДНАМЕРЕННЫХ ОПАСНОСТЕЙ ПО СПОСОБАМ ДОСТАВКИ И УСТАНОВКИ ВУ ВУ доставляется к месту применения исполнителем заблаговременно и устанавливается скрытно (установка стандартных мин, фугасов, ВУ открытой и скрытной компоновки на местности и объектах). ВУ доставляется к месту подрыва непосредственно перед применением, устанавливается открыто (контейнера с ВУ скрытной компоновки – коробки, свертки, предметы багажа в местах массового скопления населения). ВУ доставляется к месту подрыва и приводится в действие без установки в ходе доставки (самодельные ВУ на теле или в машине террориста-смертника в местах массового скопления населения).

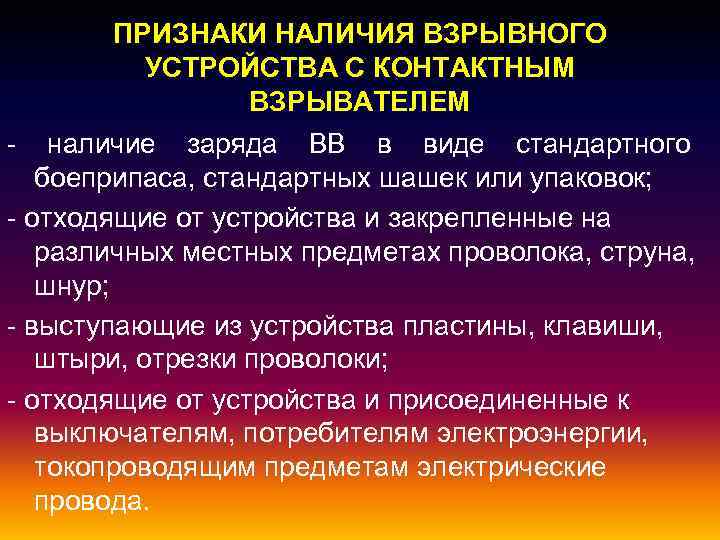

ПРИЗНАКИ НАЛИЧИЯ ВЗРЫВНОГО УСТРОЙСТВА С КОНТАКТНЫМ ВЗРЫВАТЕЛЕМ - наличие заряда ВВ в виде стандартного боеприпаса, стандартных шашек или упаковок; - отходящие от устройства и закрепленные на различных местных предметах проволока, струна, шнур; - выступающие из устройства пластины, клавиши, штыри, отрезки проволоки; - отходящие от устройства и присоединенные к выключателям, потребителям электроэнергии, токопроводящим предметам электрические провода.

ВУ (фугас) открытой компоновки с использованием в качестве взрывателя противопехотных мин ПММ нажимного действия; боевой заряд – противотанковая мина и 155 мм снаряд ВУ открытой компоновки с использованием в качестве взрывателя запала МУВ натяжного действия и 400 гр тротиловой шашки; боевой заряд – 120 мм мина

ПРИЗНАКИ НАЛИЧИЯ УПРАВЛЯЕМОГО ВЗРЫВНОГО УСТРОЙСТВА - наличие заряда ВВ в виде стандартного боеприпаса, стандартных шашек или упаковок; - отходящие от устройства электрические провода значительной длины, как правило, замаскированные растительностью, мусором, грунтом и т. п. - радиоприемное устройство – радиостанция, сотовый телефон, плата с радиодеталями, иногда - выступающие из корпуса взрывного устройства антенные выводы

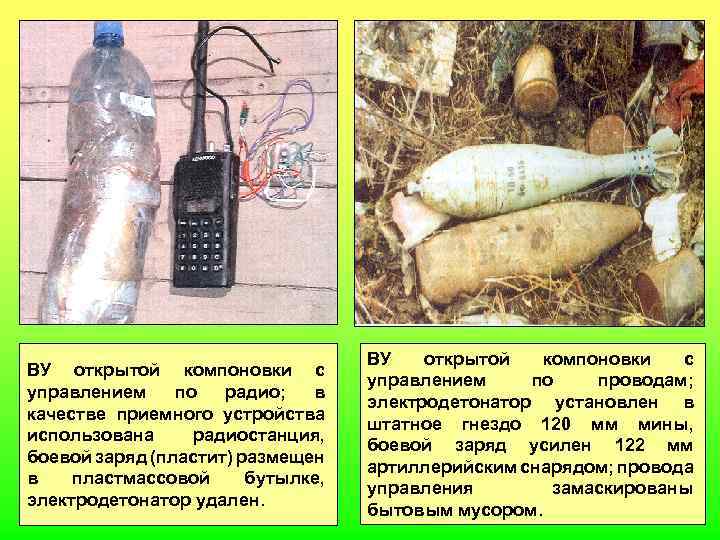

ВУ открытой компоновки с управлением по радио; в качестве приемного устройства использована радиостанция, боевой заряд (пластит) размещен в пластмассовой бутылке, электродетонатор удален. ВУ открытой компоновки с управлением по проводам; электродетонатор установлен в штатное гнездо 120 мм мины, боевой заряд усилен 122 мм артиллерийским снарядом; провода управления замаскированы бытовым мусором.

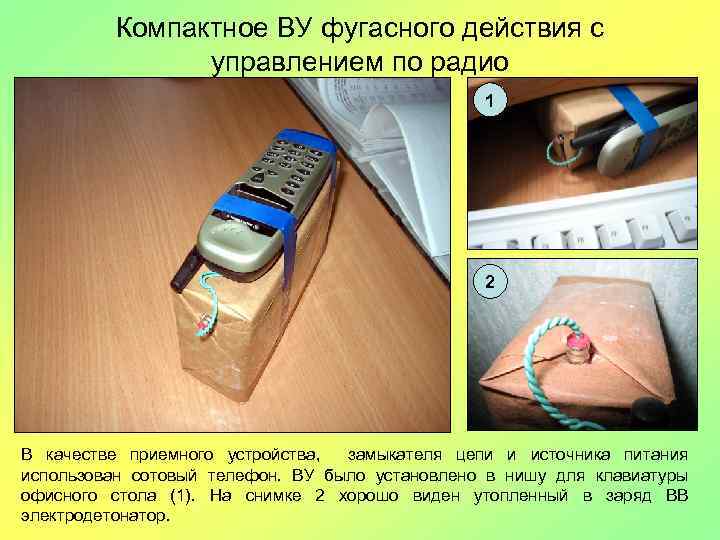

Компактное ВУ фугасного действия с управлением по радио 1 2 В качестве приемного устройства, замыкателя цепи и источника питания использован сотовый телефон. ВУ было установлено в нишу для клавиатуры офисного стола (1). На снимке 2 хорошо виден утопленный в заряд ВВ электродетонатор.

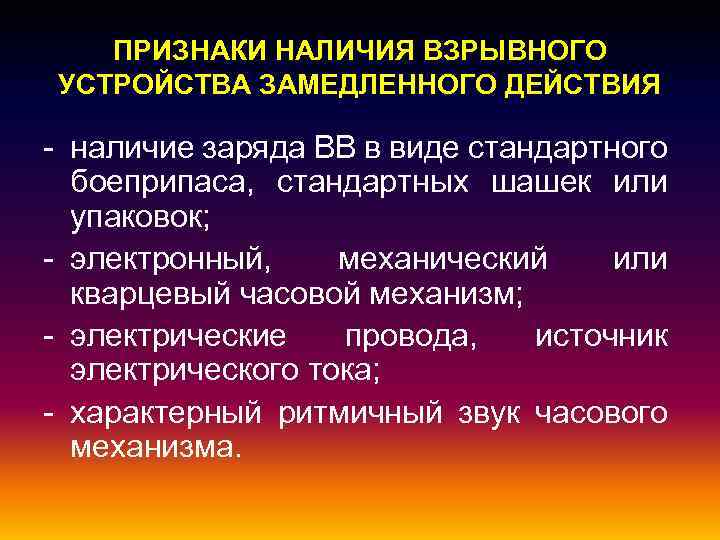

ПРИЗНАКИ НАЛИЧИЯ ВЗРЫВНОГО УСТРОЙСТВА ЗАМЕДЛЕННОГО ДЕЙСТВИЯ - наличие заряда ВВ в виде стандартного боеприпаса, стандартных шашек или упаковок; - электронный, механический или кварцевый часовой механизм; - электрические провода, источник электрического тока; - характерный ритмичный звук часового механизма.

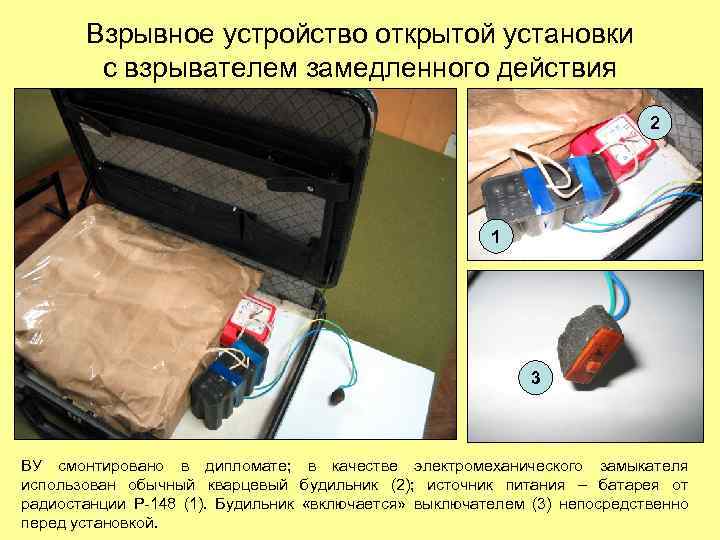

Взрывное устройство открытой установки с взрывателем замедленного действия 2 1 3 ВУ смонтировано в дипломате; в качестве электромеханического замыкателя использован обычный кварцевый будильник (2); источник питания – батарея от радиостанции Р-148 (1). Будильник «включается» выключателем (3) непосредственно перед установкой.

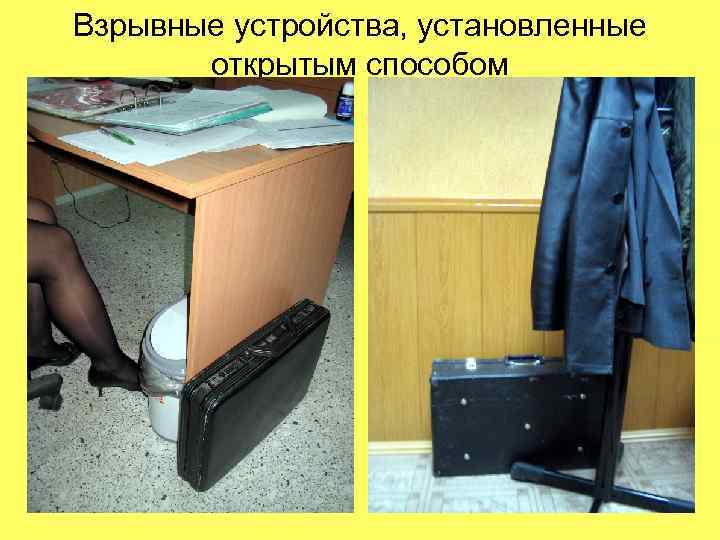

Взрывные устройства, установленные открытым способом

ПРИЗНАКИ НАЛИЧИЯ ВЗРЫВНОГО УСТРОЙСТВА СКРЫТОЙ КОМПОНОВКИ • - бесхозность предмета, т. е. отсутствие владельца предмета среди постоянного персонала офиса, аудитории, служебного, производственного помещения; • - несоответствие предмета характеру окружающей обстановки (предмет не «вписывается» в привычную обстановку – оставленный в людном месте, общественном транспорте кейс, чемодан, сумка); • - условия и обстоятельства появления предмета – предмет появился внезапно: вчера не было, а сегодня есть; никто не видел, когда и кто принес предмет, и т. п. ; • - место расположения предмета – находится открыто, но не бросается в глаза, причем не закрыт от присутствующих людей массивными несущими конструкциями; • - наличие в упаковке ритмично мигающих светодиодов, «тикающего» звука часового механизма.

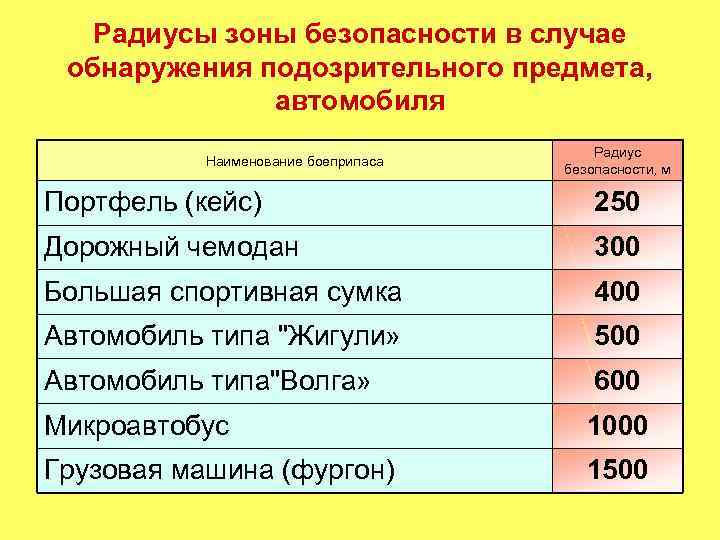

Радиусы зоны безопасности в случае обнаружения подозрительного предмета, автомобиля Наименование боеприпаса Радиус безопасности, м Портфель (кейс) 250 Дорожный чемодан 300 Большая спортивная сумка 400 Автомобиль типа "Жигули» 500 Автомобиль типа"Волга» 600 Микроавтобус 1000 Грузовая машина (фургон) 1500

ПРИ НАЛИЧИИ ОПАСНОСТИ ВЗРЫВА НЕОБХОДИМО: • - не приближаясь к обнаруженному предмету, немедленно сообщить по телефону « 01» или « 02» что, где, кем и при каких обстоятельствах обнаружено; • - принять все возможные меры для того, чтобы оцепить опасную зону с целью не допустить к нему людей; • - при необходимости эвакуировать людей из опасной зоны; • - дождаться прибывших специалистов милиции или службы спасения, указать им место расположения обнаруженного предмета и действовать по их указанию.

ЗАПРЕЩАЕТСЯ • - оставаться рядом с подозрительным предметом; • - принимать у незнакомых людей какие-либо предметы с просьбой передать представителям администрации, служащим, работникам; • - воздействовать каким-либо способом на подозрительный предмет: поднимать его, сдвигать с места, переворачивать и т. п. ; • - создавать своими действиями и примером панику среди окружающих; • - оставлять место обнаружения предмета без сообщения сотрудникам правоохранительных органов, охраны или службы безопасности.

НАИБОЛЕЕ ВЕРОЯТНЫЕ ПРЕДМЕТНЫЕ ПРИЗНАКИ ТЕРРОРИСТА-СМЕРТНИКА - свободная или теплая одежда, скрывающая фигуру, особенно если одежда не соответствует погоде на улице или температуре в помещении; - наличие достаточного по объему места ручной клади, которая удерживается руками или находится за плечами; - провод или шнур, идущий по запястью к зажатому в руке предмету или от места багажа к руке.

НАИБОЛЕЕ ВЕРОЯТНЫЕ ПОВЕДЕНЧЕСКИЕ ПРИЗНАКИ ТЕРРОРИСТА-СМЕРТНИКА - неадекватная реакция на окружающую обстановку и внешние раздражители: излишняя нервозность и восприимчивость или, наоборот, заторможенность; - чрезмерная осторожность при передвижении или перемещении места багажа; - излишняя целеустремленность при следовании по выбранному маршруту; - застывшее, отсутствующее выражение лица, сжатые губы, взгляд сквозь объекты или, наоборот, нервная мимика, быстрое перемещение взгляда, пересыхание губ, частое облизывание их языком, закушенные губы или учащенное дыхание; - неестественная, «деревянная» походка: каждый шаг – как шаг с крыши; - повышенное потоотделение вплоть до капель на лице, особенно при неспешном перемещении, невысокой температуре воздуха.

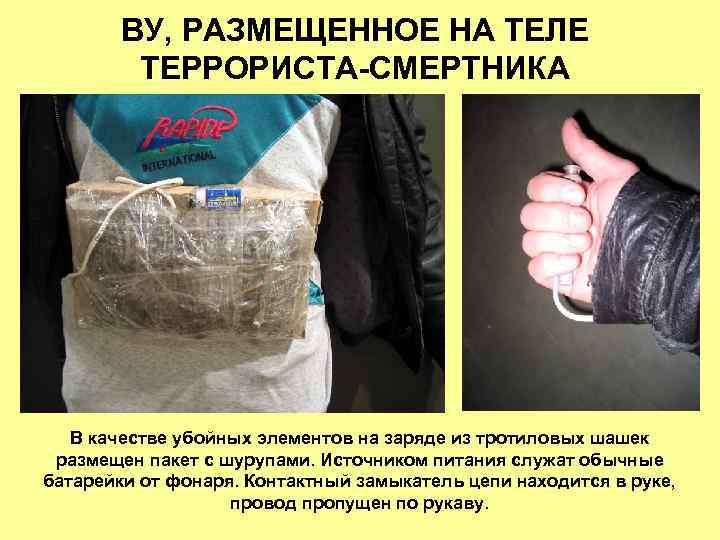

ВУ, РАЗМЕЩЕННОЕ НА ТЕЛЕ ТЕРРОРИСТА-СМЕРТНИКА В качестве убойных элементов на заряде из тротиловых шашек размещен пакет с шурупами. Источником питания служат обычные батарейки от фонаря. Контактный замыкатель цепи находится в руке, провод пропущен по рукаву.

ВЗРЫВНОЕ УСТРОЙСТВО НА ТЕЛЕ ТЕРРОРИСТКИСМЕРТНИЦЫ Взрывное устройство фугасного действия с электромеханическим способом подрыва. В качестве боевого заряда использованы динамитные шашки. Для надежности подрыва каждая шашка имеет свой электродетонатор, включенный параллельно в общую электрическую цепь. «Кнопка» выведена в руку террористки.

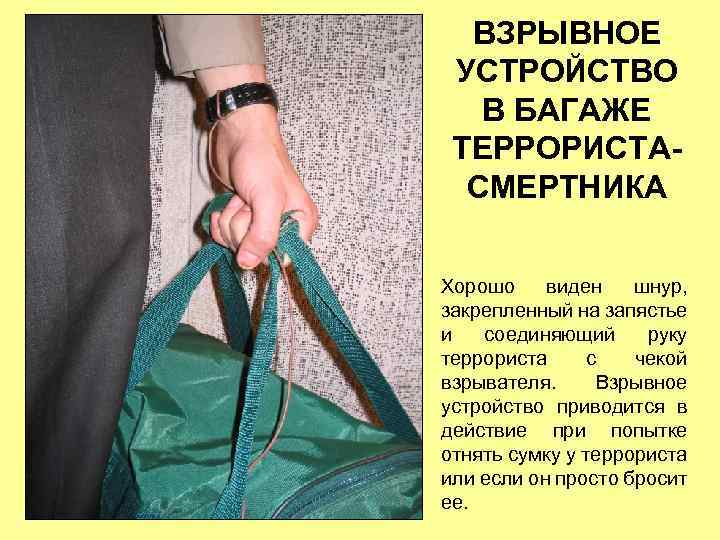

ВЗРЫВНОЕ УСТРОЙСТВО В БАГАЖЕ ТЕРРОРИСТАСМЕРТНИКА Хорошо виден шнур, закрепленный на запястье и соединяющий руку террориста с чекой взрывателя. Взрывное устройство приводится в действие при попытке отнять сумку у террориста или если он просто бросит ее.

ПОРЯДОК ДЕЙСТВИЙ ПРИ ОБНАРУЖЕНИИ ЛИЦА С ПРИЗНАКАМИ «ЧЕЛОВЕКА-БОМБЫ» • - немедленно сообщить об обнаружении подозрительного лица находящемуся вблизи сотруднику милиции, охраны, службы безопасности; • - совместно с ними срочно принять меры для предотвращения доступа людей в опасную зону; • - сообщить по телефону « 01» оператору службы спасения кто и с какими признаками, где, кем и при каких обстоятельствах обнаружен, какие меры приняты; • - указать прибывшему представителю службы спасения место, где находится подозрительное лицо, обстоятельства его обнаружения и действовать по его указанию.

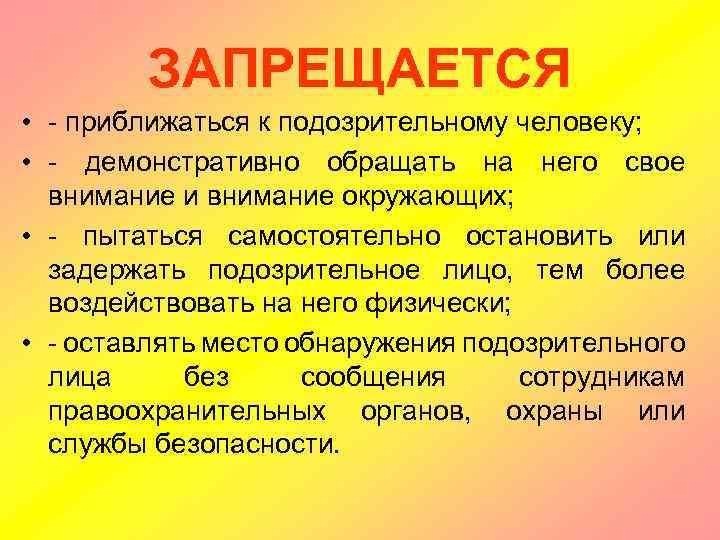

ЗАПРЕЩАЕТСЯ • - приближаться к подозрительному человеку; • - демонстративно обращать на него свое внимание и внимание окружающих; • - пытаться самостоятельно остановить или задержать подозрительное лицо, тем более воздействовать на него физически; • - оставлять место обнаружения подозрительного лица без сообщения сотрудникам правоохранительных органов, охраны или службы безопасности.

БУДЬТЕ БДИТЕЛЬНЫ! ЛУЧШЕ ПРЕУВЕЛИЧИТЬ ВЕРОЯТНОСТЬ И СТЕПЕНЬ ОПАСНОСТИ ВОЗМОЖНОГО ВЗРЫВА, ЧЕМ НЕДООЦЕНИТЬ ЕЕ.
