ОСНОВЫ ТСТК (ПРИБОРЫ)
Рентгенофлуоресцентный анализатор «Мет. Эксперт»
Портативный рентгенофлуоресцентный анализатор «Мет. Эксперт» НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ. Анализатор рентгенофлуоресцентный портативный «Мет. Эксперт» (далее – анализатор) предназначен для: 1) измерения массовой доли химических элементов в металлах и сплавах, в том числе алюминиевых, магниевых, нержавеющих, конструкционных, специальных и изделий на их основе, в соответствии с аттестованными МВИ 2) идентификации химических элементов от натрия до америция в веществах, находящихся в твердом, порошкообразном и жидком (неагрессивные жидкости) состоянии Портативный рентгенофлуоресцентный анализатор «Мет. Эксперт» применяется при • таможенном контроле • пробирном надзоре • в аналитических лабораториях промышленных предприятий и научно исследовательских учреждений.
ОПИСАНИЕ. Анализатор представляет собой рентгенофлуоресцентный спектрометр, основанный на принципе измерения спектра вторичного рентгеновского излучения. Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемую пробу и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника возбуждения используется рентгеновская трубка. Расчет массовой доли анализируемых элементов основан на зависимости интенсивности излучения от его массовой доли в пробе и используется метод фундаментальных параметров. Анализатор выполнен в виде моноблока и предназначен для работы в полевых и цеховых условиях, а также стационарно в лаборатории. Для транспортировки прибор укладывается в кейс.
«ПРИМ-1 РМ»

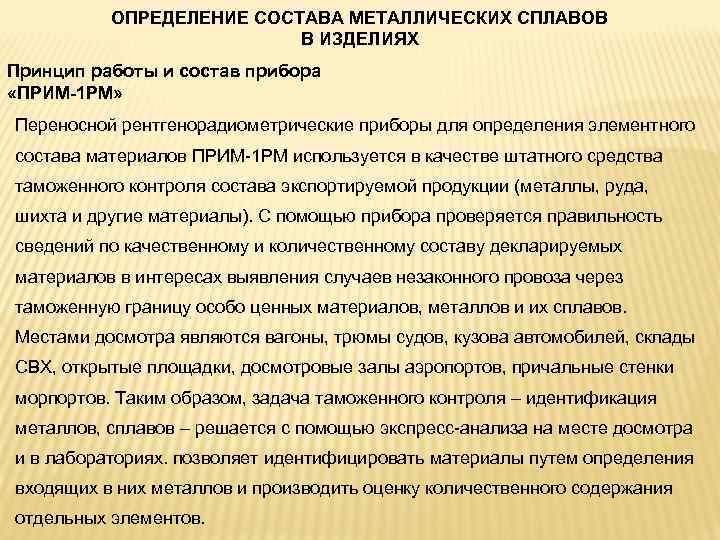

ОПРЕДЕЛЕНИЕ СОСТАВА МЕТАЛЛИЧЕСКИХ СПЛАВОВ В ИЗДЕЛИЯХ Принцип работы и состав прибора «ПРИМ-1 РМ» Переносной рентгенорадиометрические приборы для определения элементного состава материалов ПРИМ 1 РМ используется в качестве штатного средства таможенного контроля состава экспортируемой продукции (металлы, руда, шихта и другие материалы). С помощью прибора проверяется правильность сведений по качественному и количественному составу декларируемых материалов в интересах выявления случаев незаконного провоза через таможенную границу особо ценных материалов, металлов и их сплавов. Местами досмотра являются вагоны, трюмы судов, кузова автомобилей, склады СВХ, открытые площадки, досмотровые залы аэропортов, причальные стенки морпортов. Таким образом, задача таможенного контроля – идентификация металлов, сплавов – решается с помощью экспресс анализа на месте досмотра и в лабораториях. позволяет идентифицировать материалы путем определения входящих в них металлов и производить оценку количественного содержания отдельных элементов.
Общий вид прибора ПРИМ-1 РМ ПРИМ 1 РМ способен идентифицировать до 79 элементов – от алюминия (Z=13), до урана (Z=92). Принцип работы прибора заключается в измерении (идентификации и оценки концентраций) неизвестных образцов флуоресцентным методом, в основе которого лежит зависимость плотности потока характеристического рентгеновского излучения элементов от их концентрации.

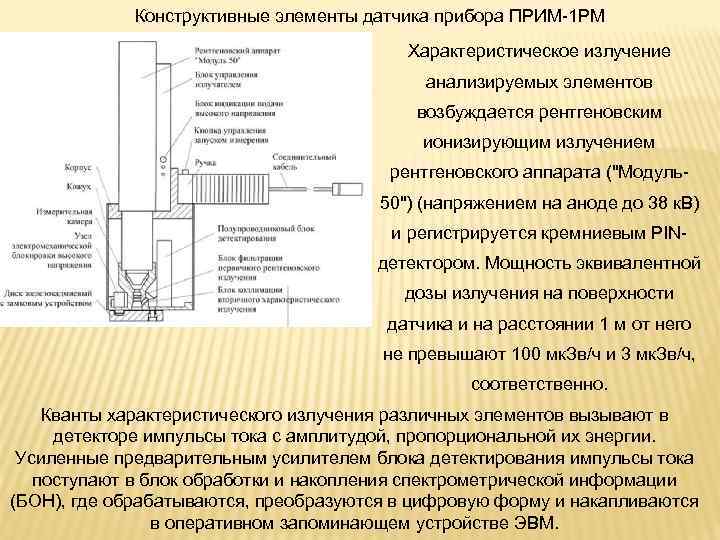

Конструктивные элементы датчика прибора ПРИМ 1 РМ Характеристическое излучение анализируемых элементов возбуждается рентгеновским ионизирующим излучением рентгеновского аппарата ("Модуль 50") (напряжением на аноде до 38 к. В) и регистрируется кремниевым PIN детектором. Мощность эквивалентной дозы излучения на поверхности датчика и на расстоянии 1 м от него не превышают 100 мк. Зв/ч и 3 мк. Зв/ч, соответственно. Кванты характеристического излучения различных элементов вызывают в детекторе импульсы тока с амплитудой, пропорциональной их энергии. Усиленные предварительным усилителем блока детектирования импульсы тока поступают в блок обработки и накопления спектрометрической информации (БОН), где обрабатываются, преобразуются в цифровую форму и накапливаются в оперативном запоминающем устройстве ЭВМ.

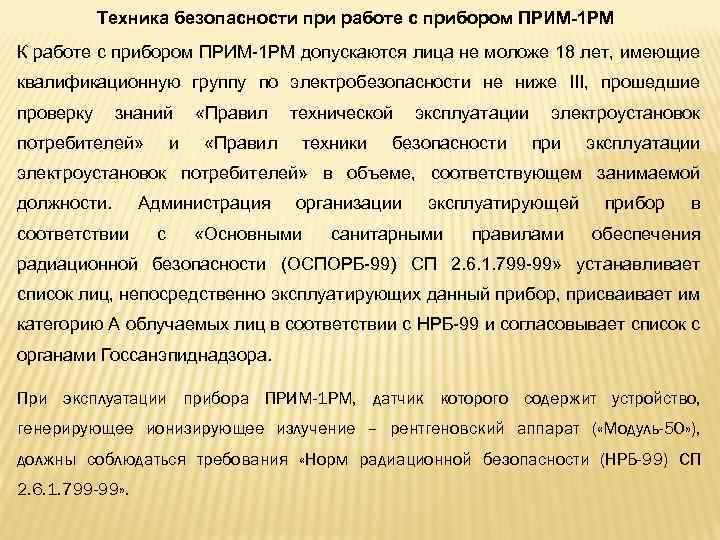

Техника безопасности при работе с прибором ПРИМ-1 РМ К работе с прибором ПРИМ 1 РМ допускаются лица не моложе 18 лет, имеющие квалификационную группу по электробезопасности не ниже III, прошедшие проверку знаний «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей» в объеме, соответствующем занимаемой должности. соответствии Администрация с организации «Основными эксплуатирующей санитарными правилами прибор в обеспечения радиационной безопасности (ОСПОРБ 99) СП 2. 6. 1. 799 99» устанавливает список лиц, непосредственно эксплуатирующих данный прибор, присваивает им категорию А облучаемых лиц в соответствии с НРБ 99 и согласовывает список с органами Госсанэпиднадзора. При эксплуатации прибора ПРИМ-1 РМ, датчик которого содержит устройство, генерирующее ионизирующее излучение – рентгеновский аппарат ( «Модуль-50» ), должны соблюдаться требования «Норм радиационной безопасности (НРБ-99) СП 2. 6. 1. 799 -99» .
Техника безопасности при работе с прибором ПРИМ-1 РМ В конструкции датчика прибора ПРИМ 1 РМ предусмотрен ряд мер по обеспечению радиационной безопасности. Применение в датчике малогабаритного рентгеновского излучателя делает невозможным попадание радиоактивных веществ в окружающую среду, а конструкция измерительной камеры датчика прибора обеспечивает защиту обслуживающего персонала от ионизирующего излучения. В рабочем состоянии излучение проходит через блок фильтрации первичного рентгеновского излучения, что обеспечивает фокусирование излучения в достаточно узкой области измеряемого объекта (диаметр пятна засветки порядка 8 мм). В датчике прибора предусмотрен узел электромеханической блокировки, исключающий возможность подачи высокого напряжения на рентгеновскую трубку рентгеновского аппарата, при отсутствии плотного прижатия датчика к исследуемому объекту. Датчик прибора имеет сигнальную световую индикацию подачи высокого напряжения, а также замковое устройство, обеспечивающее невозможность его несанкционированного включения посторонними лицами. Запрещается допускать к работе с прибором ПРИМ 1 РМ лиц, не имеющих отношения к техническому обслуживанию и не знающих правил эксплуатации прибора.

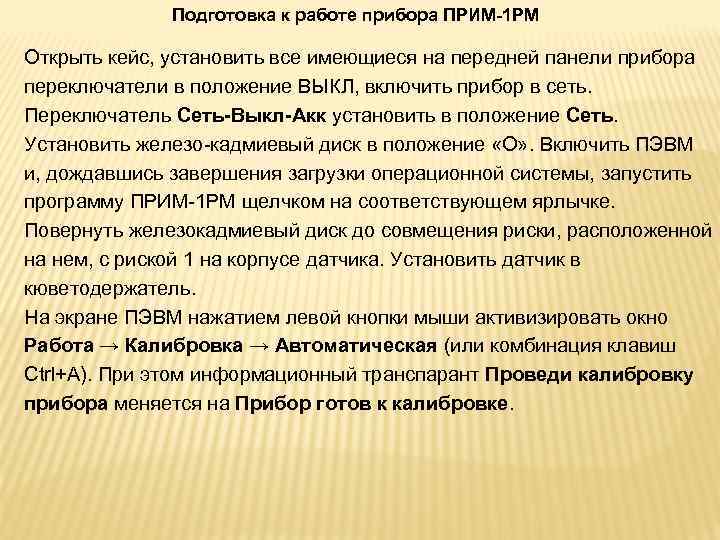

Подготовка к работе прибора ПРИМ-1 РМ Открыть кейс, установить все имеющиеся на передней панели прибора переключатели в положение ВЫКЛ, включить прибор в сеть. Переключатель Сеть-Выкл-Акк установить в положение Сеть. Установить железо кадмиевый диск в положение «О» . Включить ПЭВМ и, дождавшись завершения загрузки операционной системы, запустить программу ПРИМ 1 РМ щелчком на соответствующем ярлычке. Повернуть железокадмиевый диск до совмещения риски, расположенной на нем, с риской 1 на корпусе датчика. Установить датчик в кюветодержатель. На экране ПЭВМ нажатием левой кнопки мыши активизировать окно Работа → Калибровка → Автоматическая (или комбинация клавиш Ctrl+A). При этом информационный транспарант Проведи калибровку прибора меняется на Прибор готов к калибровке.

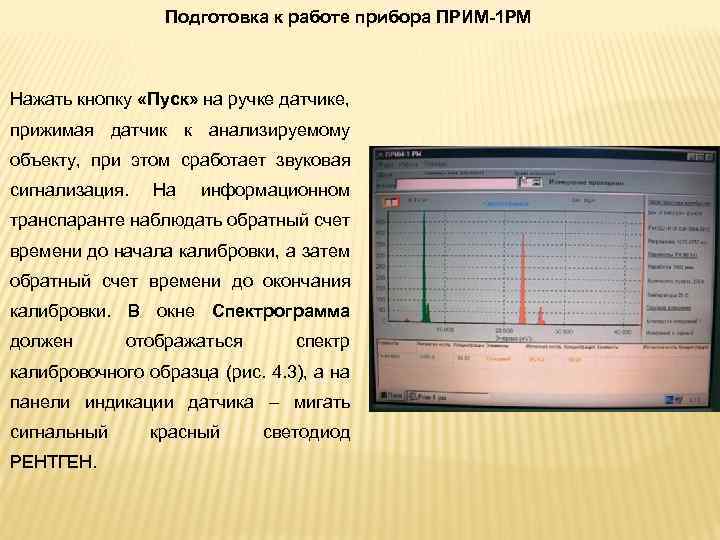

Подготовка к работе прибора ПРИМ-1 РМ Нажать кнопку «Пуск» на ручке датчике, прижимая датчик к анализируемому объекту, при этом сработает звуковая сигнализация. На информационном транспаранте наблюдать обратный счет времени до начала калибровки, а затем обратный счет времени до окончания калибровки. В окне Спектрограмма должен отображаться спектр калибровочного образца (рис. 4. 3), а на панели индикации датчика – мигать сигнальный РЕНТГЕН. красный светодиод
Порядок проведения измерений с ПРИМ-1 РМ Для проведения единичного измерения, на экране ПЭВМ нажатием левой кнопки мыши активизировать окно Работа → Измерение → Одно (Ctrl+Y) Датчик прибора поместить на измеряемый образец. Прижимая датчик к анализируемому объекту, нажать кнопку Пуск на датчике. При этом на информационном транспаранте наблюдать обратный счет времени до начала измерения, а затем обратный счет времени до окончания измерения. В окне Спектрограмма должен отображаться спектр калибровочного образца, а на панели индикации датчика – мигать сигнальный красный светодиод РЕНТГЕН По окончании времени измерения на информационной панели появляется надпись Измерение проведено, а в расчетной таблице под Спектрограммой отображаются результаты произведенного измерения.
Порядок проведения измерений с ПРИМ-1 РМ Для сохранения результатов единичного измерения, на экране ПЭВМ нажатием левой кнопки мыши активизировать окно Работа → Записать (Ctrl+W). При этом в архив измерений записываются спектры и таблицы рассчитанных концентраций всех измеренных образцов на данный сеанс измерений. Для записи только текущего спектра необходимо активизировать мышью окно Файл→Сохранить (Ctrl+F). Для просмотра результатов ранее произведенных измерений необходимо на экране ПЭВМ нажатием левой кнопки мыши активизировать окно Работа→Показать. Режим работы с библиотекой стандартных образцов предполагает две функции: – сравнение спектра измеренного образца с библиотечными спектрами стандартных образцов, – добавление в библиотеку новых спектров стандартных образцов. В первом случае необходимо из основной программы нажатием левой кнопки мыши активизировать окно Работа→Библиотека→Сравнить (Ctrl+K). Во втором случае необходимо из основной программы активизировать окно Работа→Библиотека→Добавить.

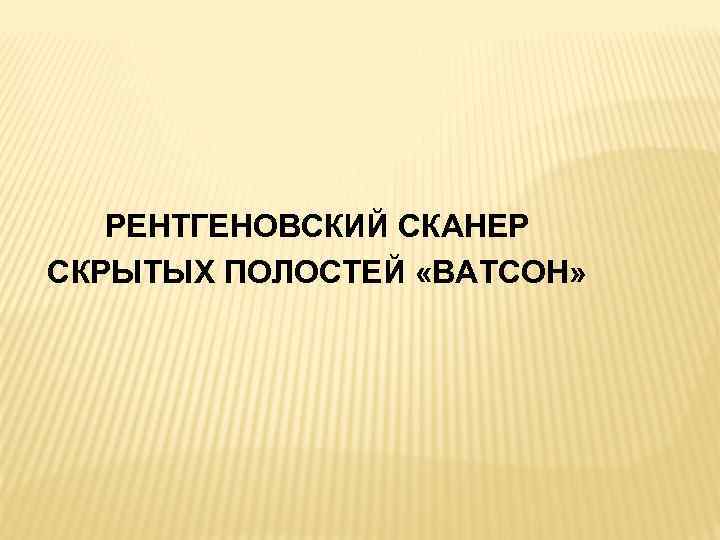

РЕНТГЕНОВСКИЙ СКАНЕР СКРЫТЫХ ПОЛОСТЕЙ «ВАТСОН»
Принцип работы и состав сканера «Ватсон» Комплекс «Ватсон» представляет собой досмотровый рентгеновский аппарат, в котором реализован метод регистрации рассеянного рентгеновского излучения. Внешний вид комплекса представлен на рисунке

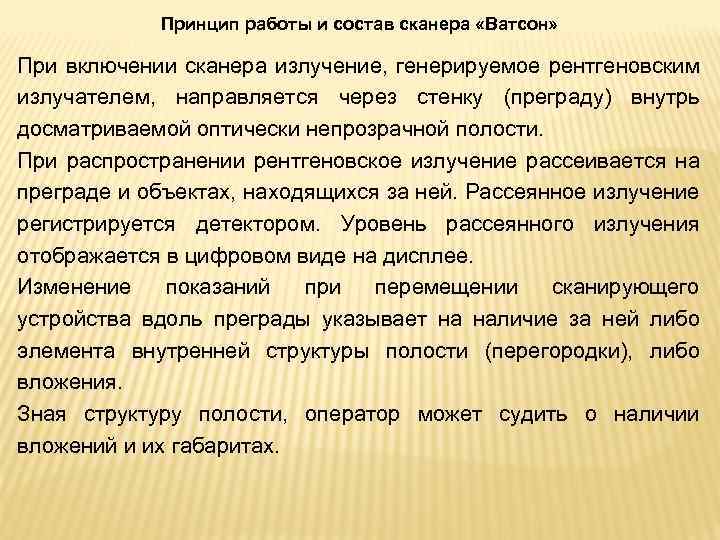

Принцип работы и состав сканера «Ватсон» При включении сканера излучение, генерируемое рентгеновским излучателем, направляется через стенку (преграду) внутрь досматриваемой оптически непрозрачной полости. При распространении рентгеновское излучение рассеивается на преграде и объектах, находящихся за ней. Рассеянное излучение регистрируется детектором. Уровень рассеянного излучения отображается в цифровом виде на дисплее. Изменение показаний при перемещении сканирующего устройства вдоль преграды указывает на наличие за ней либо элемента внутренней структуры полости (перегородки), либо вложения. Зная структуру полости, оператор может судить о наличии вложений и их габаритах.
Принцип работы и состав сканера «Ватсон» Сканер имеет следующие режимы работы. Дежурный режим – питание подано, самотестирование пройдено, рентгеновское излучение выключено, сканер готов к переводу в режим измерения. Режим абсолютного измерения – отображаемое на дисплее число прямо пропорционально уровню рассеянного излучения в измеряемой точке. Режим относительного измерения – отображаемое на дисплее число является разностью между сигналами в измеряемой и в базовой точках.

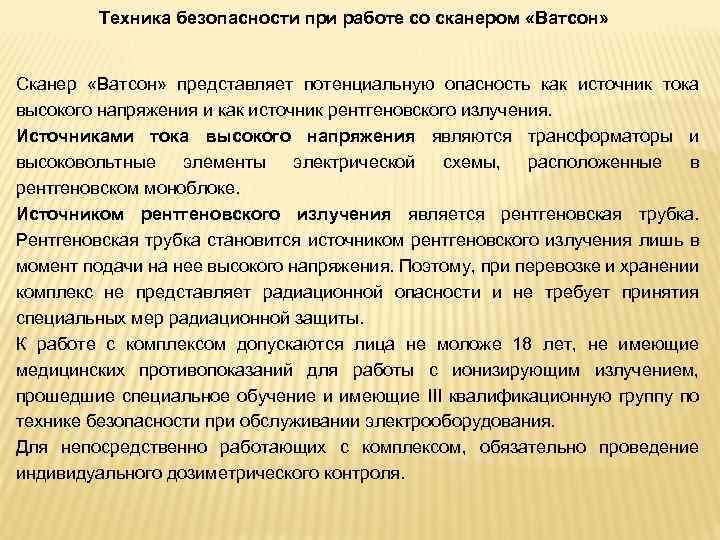

Техника безопасности при работе со сканером «Ватсон» Сканер «Ватсон» представляет потенциальную опасность как источник тока высокого напряжения и как источник рентгеновского излучения. Источниками тока высокого напряжения являются трансформаторы и высоковольтные элементы электрической схемы, расположенные в рентгеновском моноблоке. Источником рентгеновского излучения является рентгеновская трубка. Рентгеновская трубка становится источником рентгеновского излучения лишь в момент подачи на нее высокого напряжения. Поэтому, при перевозке и хранении комплекс не представляет радиационной опасности и не требует принятия специальных мер радиационной защиты. К работе с комплексом допускаются лица не моложе 18 лет, не имеющие медицинских противопоказаний для работы с ионизирующим излучением, прошедшие специальное обучение и имеющие III квалификационную группу по технике безопасности при обслуживании электрооборудования. Для непосредственно работающих с комплексом, обязательно проведение индивидуального дозиметрического контроля.

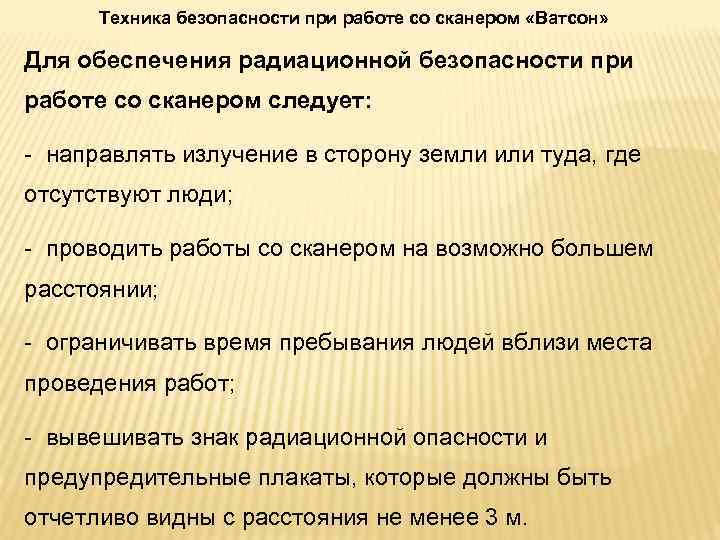

Техника безопасности при работе со сканером «Ватсон» Для обеспечения радиационной безопасности при работе со сканером следует: направлять излучение в сторону земли или туда, где отсутствуют люди; проводить работы со сканером на возможно большем расстоянии; ограничивать время пребывания людей вблизи места проведения работ; вывешивать знак радиационной опасности и предупредительные плакаты, которые должны быть отчетливо видны с расстояния не менее 3 м.

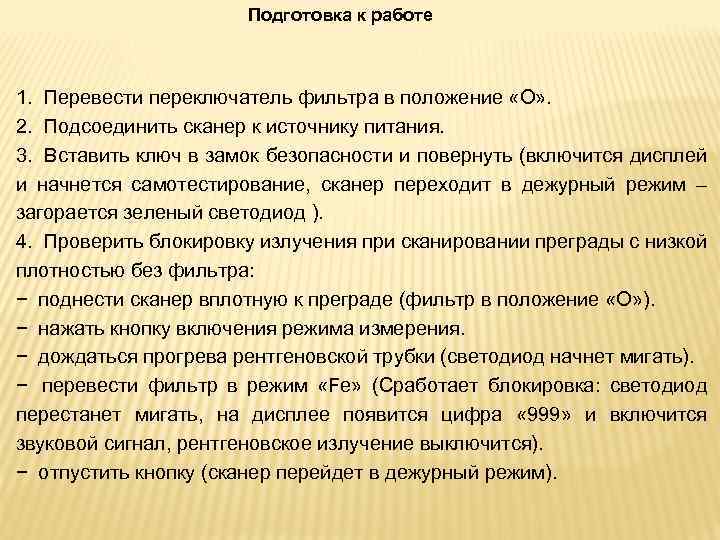

Подготовка к работе 1. Перевести переключатель фильтра в положение «О» . 2. Подсоединить сканер к источнику питания. 3. Вставить ключ в замок безопасности и повернуть (включится дисплей и начнется самотестирование, сканер переходит в дежурный режим – загорается зеленый светодиод ). 4. Проверить блокировку излучения при сканировании преграды с низкой плотностью без фильтра: − поднести сканер вплотную к преграде (фильтр в положение «О» ). − нажать кнопку включения режима измерения. − дождаться прогрева рентгеновской трубки (светодиод начнет мигать). − перевести фильтр в режим «Fe» (Сработает блокировка: светодиод перестанет мигать, на дисплее появится цифра « 999» и включится звуковой сигнал, рентгеновское излучение выключится). − отпустить кнопку (сканер перейдет в дежурный режим).
Порядок проведения измерений 1. Установить сканер перед обследуемым объектом. 2. Установить нужное положение фильтра: − при поиске вложений за преградой из материала с низкой плотностью (дерево, пластмасса, алюминий) переключатель фильтра установить положение «О» . − при поиске вложений за преградой из материала с высокой плотностью (сталь толщиной более 0, 5 мм) переключатель фильтра установить в положение «Fe» . 4. Поднести сканер вплотную к объекту и измерить величину отраженного рентгеновского излучения от полученных объектов в абсолютном и относительных режимах:
Порядок проведения измерений Проведение измерений в абсолютном режиме. − нажать и удерживать кнопку режима измерения. Светодиод загорится постоянным светом. Через 2 сек светодиод начнет мигать – прогрев рентгеновской трубки закончился. Сканер перешел в режим абсолютного измерения; − не изменяя положения сканера, снять около 10 последовательных показаний для того, чтобы оценить величину естественного статистического разброса показаний; − произвести сканирование объекта (перемещать сканер со скоростью 10 см/сек). Проведение измерений в относительном режиме. − удерживая сканер на одном месте снять не менее 4 -х последовательных показаний; − нажать кнопку относительного измерения, при этом среднее значение показаний сканера в выбранном месте будет занесено в память и в дальнейшем на дисплей будет выводиться разность между текущей величиной сигнала рассеяния и занесенной в память. Светодиод начнет мигать, индицируя включение режима относительного измерения; − произвести сканирование объекта (перемещать сканер со скоростью 10 см/сек); − для обратного переключения в режим абсолютного измерения нажать кнопку относительного измерения еще раз.

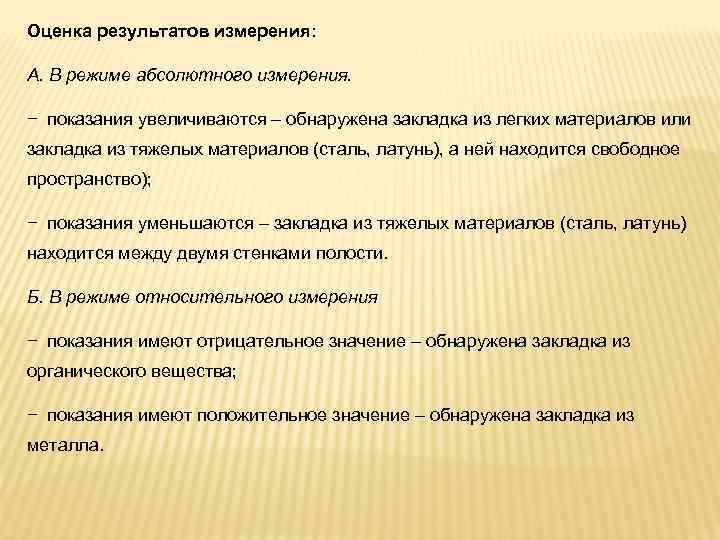

Оценка результатов измерения: А. В режиме абсолютного измерения. − показания увеличиваются – обнаружена закладка из легких материалов или закладка из тяжелых материалов (сталь, латунь), а ней находится свободное пространство); − показания уменьшаются – закладка из тяжелых материалов (сталь, латунь) находится между двумя стенками полости. Б. В режиме относительного измерения − показания имеют отрицательное значение – обнаружена закладка из органического вещества; − показания имеют положительное значение – обнаружена закладка из металла.
РЕНТГЕНОТЕЛЕВИЗИОННЫЙ КОМПЛЕКС «ШМЕЛЬ-240 ТВ»

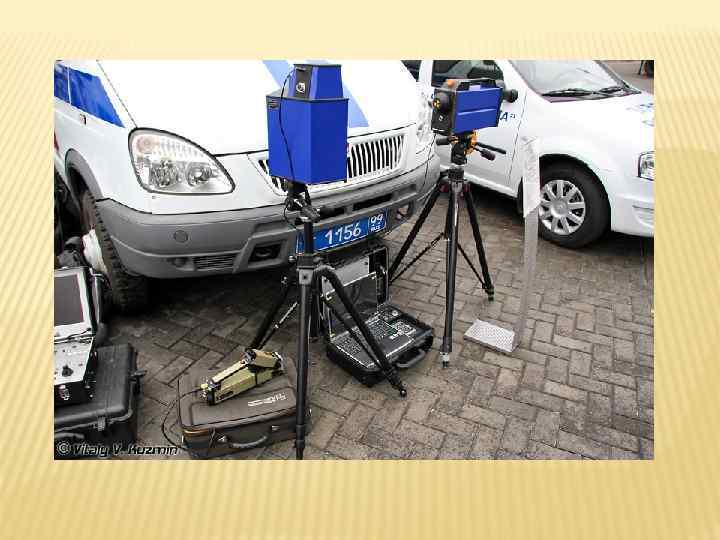

Принцип работы и состав комплекса «Шмель-240 ТВ» Комплекс «Шмель 240 ТВ» представляет собой досмотровую рентгеновский аппарат проекционного типа. 1. Преобразователь рентгенооптический с кабелем электропитания и кабелем управления излучением. 2. Рентгеновский моноблок с блоком аккумуляторов, ключом включения питания, выносной кнопка ПУСК с кабелем и зарядным устройством. 3. Блок управления и обработки изображения с соединительным 25 ым кабелем, кабелем электропитания, телефонным кабелем. 4. Дополнительное оборудование: штатив для рентгеновского блока, штатив для преобразователя, программное обеспечение.

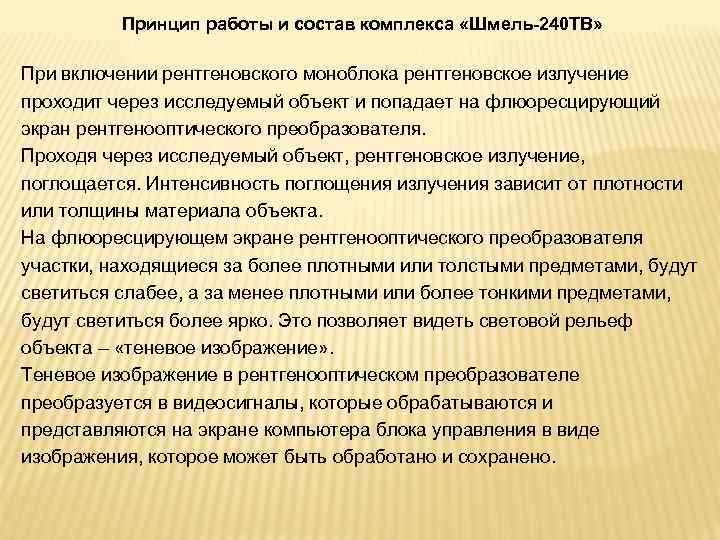

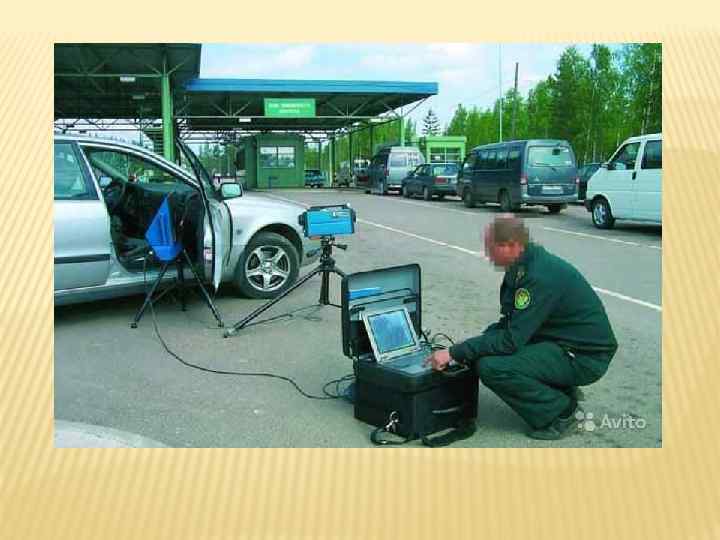

Принцип работы и состав комплекса «Шмель-240 ТВ» При включении рентгеновского моноблока рентгеновское излучение проходит через исследуемый объект и попадает на флюоресцирующий экран рентгенооптического преобразователя. Проходя через исследуемый объект, рентгеновское излучение, поглощается. Интенсивность поглощения излучения зависит от плотности или толщины материала объекта. На флюоресцирующем экране рентгенооптического преобразователя участки, находящиеся за более плотными или толстыми предметами, будут светиться слабее, а за менее плотными или более тонкими предметами, будут светиться более ярко. Это позволяет видеть световой рельеф объекта – «теневое изображение» . Теневое изображение в рентгенооптическом преобразователе преобразуется в видеосигналы, которые обрабатываются и представляются на экране компьютера блока управления в виде изображения, которое может быть обработано и сохранено.

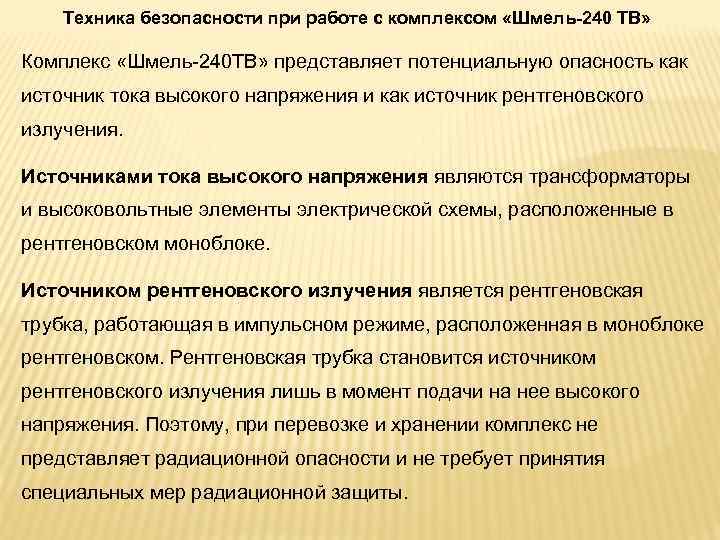

Техника безопасности при работе с комплексом «Шмель-240 ТВ» Комплекс «Шмель 240 ТВ» представляет потенциальную опасность как источник тока высокого напряжения и как источник рентгеновского излучения. Источниками тока высокого напряжения являются трансформаторы и высоковольтные элементы электрической схемы, расположенные в рентгеновском моноблоке. Источником рентгеновского излучения является рентгеновская трубка, работающая в импульсном режиме, расположенная в моноблоке рентгеновском. Рентгеновская трубка становится источником рентгеновского излучения лишь в момент подачи на нее высокого напряжения. Поэтому, при перевозке и хранении комплекс не представляет радиационной опасности и не требует принятия специальных мер радиационной защиты.

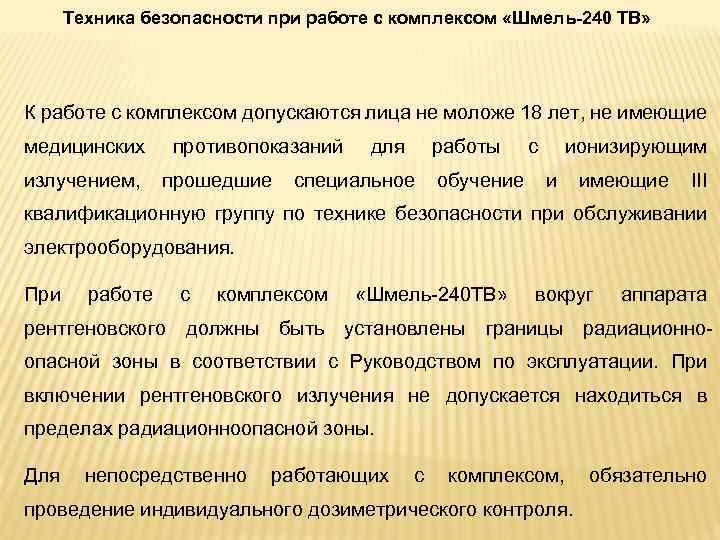

Техника безопасности при работе с комплексом «Шмель-240 ТВ» К работе с комплексом допускаются лица не моложе 18 лет, не имеющие медицинских противопоказаний для работы с ионизирующим излучением, прошедшие специальное обучение и имеющие III квалификационную группу по технике безопасности при обслуживании электрооборудования. При работе с комплексом «Шмель 240 ТВ» вокруг аппарата рентгеновского должны быть установлены границы радиационно опасной зоны в соответствии с Руководством по эксплуатации. При включении рентгеновского излучения не допускается находиться в пределах радиационноопасной зоны. Для непосредственно работающих с комплексом, обязательно проведение индивидуального дозиметрического контроля.

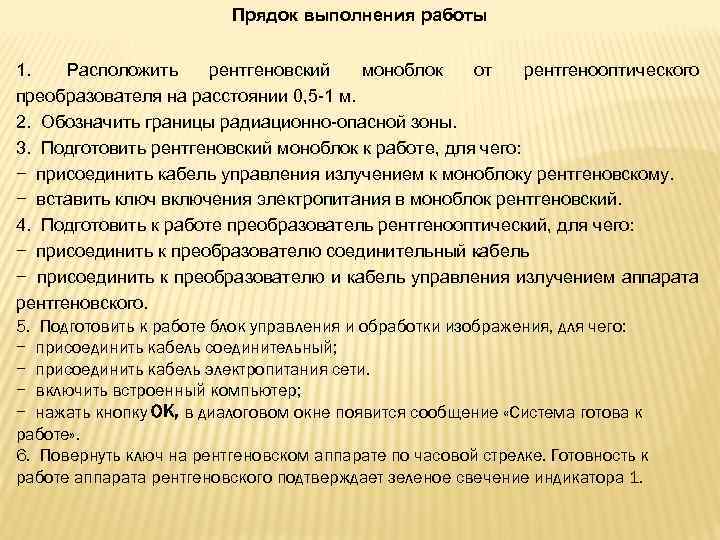

Прядок выполнения работы 1. Расположить рентгеновский моноблок от рентгенооптического преобразователя на расстоянии 0, 5 1 м. 2. Обозначить границы радиационно опасной зоны. 3. Подготовить рентгеновский моноблок к работе, для чего: − присоединить кабель управления излучением к моноблоку рентгеновскому. − вставить ключ включения электропитания в моноблок рентгеновский. 4. Подготовить к работе преобразователь рентгенооптический, для чего: − присоединить к преобразователю соединительный кабель − присоединить к преобразователю и кабель управления излучением аппарата рентгеновского. 5. Подготовить к работе блок управления и обработки изображения, для чего: − присоединить кабель соединительный; − присоединить кабель электропитания сети. − включить встроенный компьютер; − нажать кнопку ОК, в диалоговом окне появится сообщение «Система готова к работе» . 6. Повернуть ключ на рентгеновском аппарате по часовой стрелке. Готовность к работе аппарата рентгеновского подтверждает зеленое свечение индикатора 1.

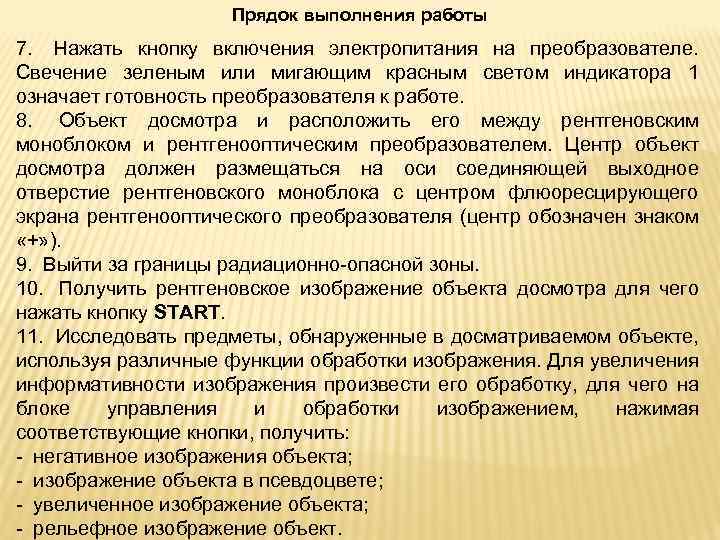

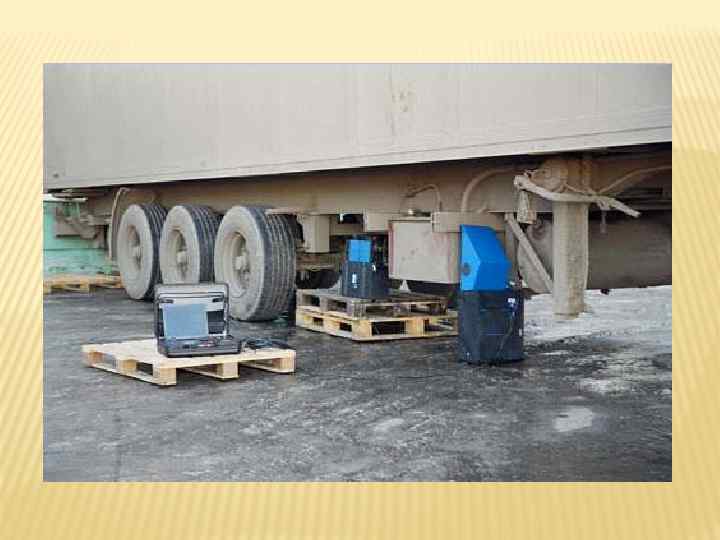

Прядок выполнения работы 7. Нажать кнопку включения электропитания на преобразователе. Свечение зеленым или мигающим красным светом индикатора 1 означает готовность преобразователя к работе. 8. Объект досмотра и расположить его между рентгеновским моноблоком и рентгенооптическим преобразователем. Центр объект досмотра должен размещаться на оси соединяющей выходное отверстие рентгеновского моноблока с центром флюоресцирующего экрана рентгенооптического преобразователя (центр обозначен знаком «+» ). 9. Выйти за границы радиационно опасной зоны. 10. Получить рентгеновское изображение объекта досмотра для чего нажать кнопку START. 11. Исследовать предметы, обнаруженные в досматриваемом объекте, используя различные функции обработки изображения. Для увеличения информативности изображения произвести его обработку, для чего на блоке управления и обработки изображением, нажимая соответствующие кнопки, получить: негативное изображения объекта; изображение объекта в псевдоцвете; увеличенное изображение объекта; рельефное изображение объект.
«ИНСПЕКТОР 60/70 Z»

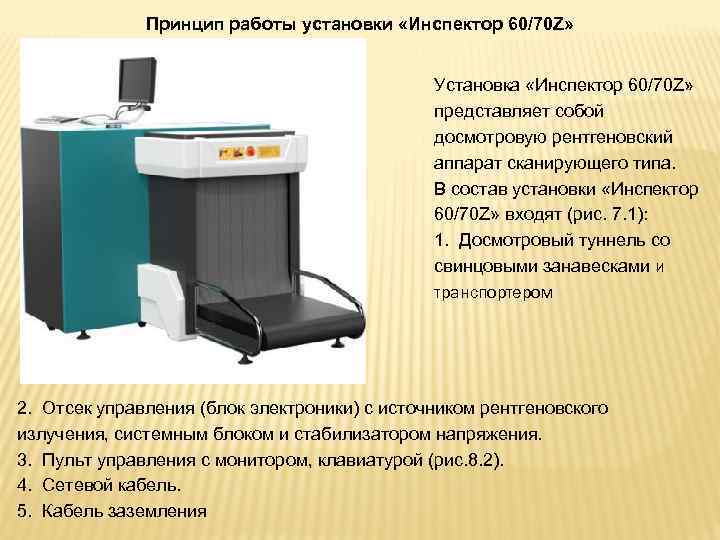

Принцип работы установки «Инспектор 60/70 Z» Установка «Инспектор 60/70 Z» представляет собой досмотровую рентгеновский аппарат сканирующего типа. В состав установки «Инспектор 60/70 Z» входят (рис. 7. 1): 1. Досмотровый туннель со свинцовыми занавесками и транспортером 2. Отсек управления (блок электроники) с источником рентгеновского излучения, системным блоком и стабилизатором напряжения. 3. Пульт управления с монитором, клавиатурой (рис. 8. 2). 4. Сетевой кабель. 5. Кабель заземления

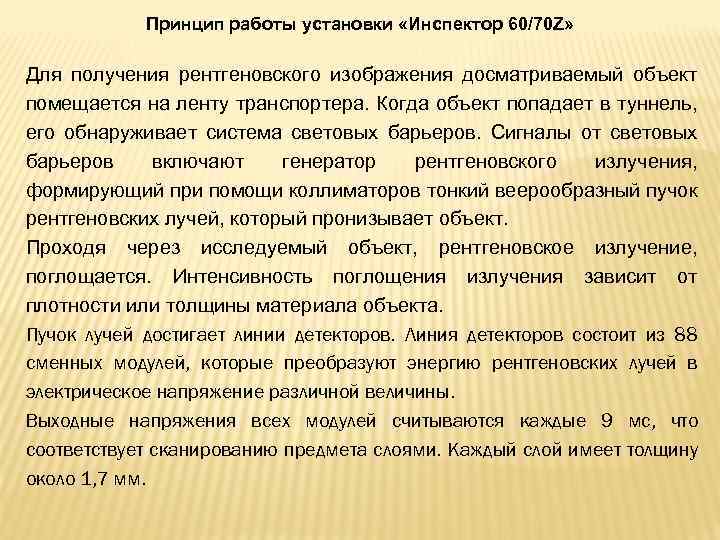

Принцип работы установки «Инспектор 60/70 Z» Для получения рентгеновского изображения досматриваемый объект помещается на ленту транспортера. Когда объект попадает в туннель, его обнаруживает система световых барьеров. Сигналы от световых барьеров включают генератор рентгеновского излучения, формирующий при помощи коллиматоров тонкий веерообразный пучок рентгеновских лучей, который пронизывает объект. Проходя через исследуемый объект, рентгеновское излучение, поглощается. Интенсивность поглощения излучения зависит от плотности или толщины материала объекта. Пучок лучей достигает линии детекторов. Линия детекторов состоит из 88 сменных модулей, которые преобразуют энергию рентгеновских лучей в электрическое напряжение различной величины. Выходные напряжения всех модулей считываются каждые 9 мс, что соответствует сканированию предмета слоями. Каждый слой имеет толщину около 1, 7 мм.

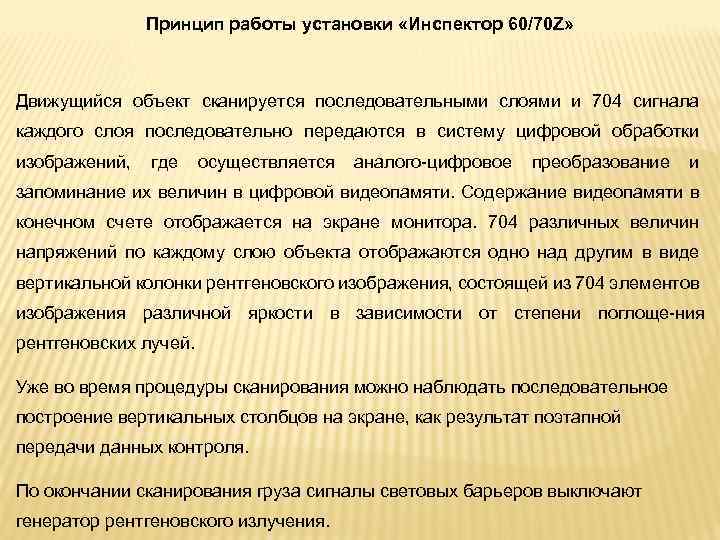

Принцип работы установки «Инспектор 60/70 Z» Движущийся объект сканируется последовательными слоями и 704 сигнала каждого слоя последовательно передаются в систему цифровой обработки изображений, где осуществляется аналого цифровое преобразование и запоминание их величин в цифровой видеопамяти. Содержание видеопамяти в конечном счете отображается на экране монитора. 704 различных величин напряжений по каждому слою объекта отображаются одно над другим в виде вертикальной колонки рентгеновского изображения, состоящей из 704 элементов изображения различной яркости в зависимости от степени поглоще ния рентгеновских лучей. Уже во время процедуры сканирования можно наблюдать последовательное построение вертикальных столбцов на экране, как результат поэтапной передачи данных контроля. По окончании сканирования груза сигналы световых барьеров выключают генератор рентгеновского излучения.

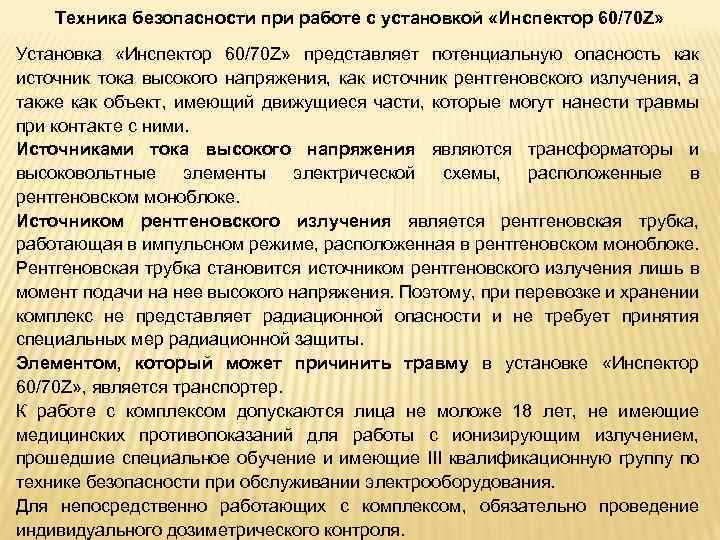

Техника безопасности при работе с установкой «Инспектор 60/70 Z» Установка «Инспектор 60/70 Z» представляет потенциальную опасность как источник тока высокого напряжения, как источник рентгеновского излучения, а также как объект, имеющий движущиеся части, которые могут нанести травмы при контакте с ними. Источниками тока высокого напряжения являются трансформаторы и высоковольтные элементы электрической схемы, расположенные в рентгеновском моноблоке. Источником рентгеновского излучения является рентгеновская трубка, работающая в импульсном режиме, расположенная в рентгеновском моноблоке. Рентгеновская трубка становится источником рентгеновского излучения лишь в момент подачи на нее высокого напряжения. Поэтому, при перевозке и хранении комплекс не представляет радиационной опасности и не требует принятия специальных мер радиационной защиты. Элементом, который может причинить травму в установке «Инспектор 60/70 Z» , является транспортер. К работе с комплексом допускаются лица не моложе 18 лет, не имеющие медицинских противопоказаний для работы с ионизирующим излучением, прошедшие специальное обучение и имеющие III квалификационную группу по технике безопасности при обслуживании электрооборудования. Для непосредственно работающих с комплексом, обязательно проведение индивидуального дозиметрического контроля.

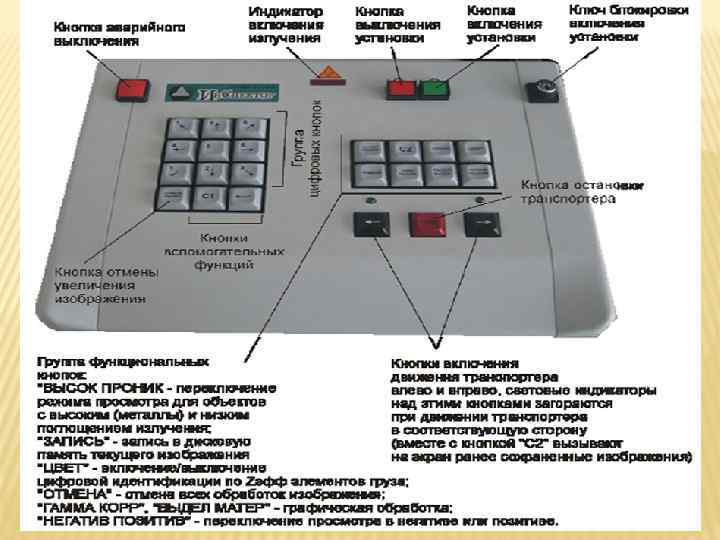

Получение рентгеновского изображения 1. На транспортер помещается груз, подлежащий контролю, и включается кнопка перемещения транспортера в зависимости от того, с какой стороны был помещен контролируемый груз. При нажатии клавиш включения транспортера загорается соответствующий зеленый светодиод. 2. После выхода груза из туннеля нажать кнопку «СТОП» . Когда транспортер остановится, приступить к оценке изображения: −цифровыми кнопками производится выбор сектора просмотра и увеличения изображения. Кнопкой «ОТМЕНА УВЕЛИЧ» производится отмена увеличения. Сочетанием кнопок «С 2» и « 5» включается и выключается режим «лупа» . −кнопкой «ВЫСОК ПРОНИК» производится переключение изображений, наблюдаемых в жестком или мягком спектре излучения.
Получение рентгеновского изображения −нажатием кнопки «ВЫДЕЛ МАТЕР» (выделение материала) переключается изображение определяемой группы веществ путем окрашивания их на мониторе в следующие цвета: желтый – органические вещества; зеленый – неорганические вещества, «легкие» металлы; синий – металлы.

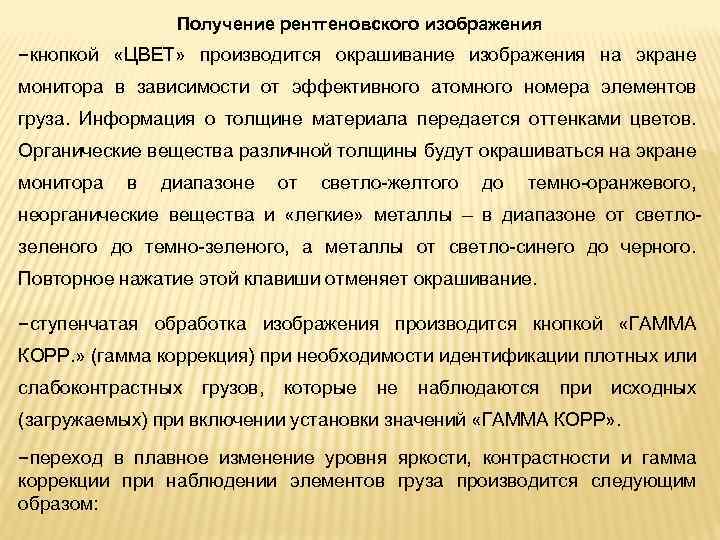

Получение рентгеновского изображения −кнопкой «ЦВЕТ» производится окрашивание изображения на экране монитора в зависимости от эффективного атомного номера элементов груза. Информация о толщине материала передается оттенками цветов. Органические вещества различной толщины будут окрашиваться на экране монитора в диапазоне от светло желтого до темно оранжевого, неорганические вещества и «легкие» металлы – в диапазоне от светло зеленого до темно зеленого, а металлы от светло синего до черного. Повторное нажатие этой клавиши отменяет окрашивание. −ступенчатая обработка изображения производится кнопкой «ГАММА КОРР. » (гамма коррекция) при необходимости идентификации плотных или слабоконтрастных грузов, которые не наблюдаются при исходных (загружаемых) при включении установки значений «ГАММА КОРР» . −переход в плавное изменение уровня яркости, контрастности и гамма коррекции при наблюдении элементов груза производится следующим образом:

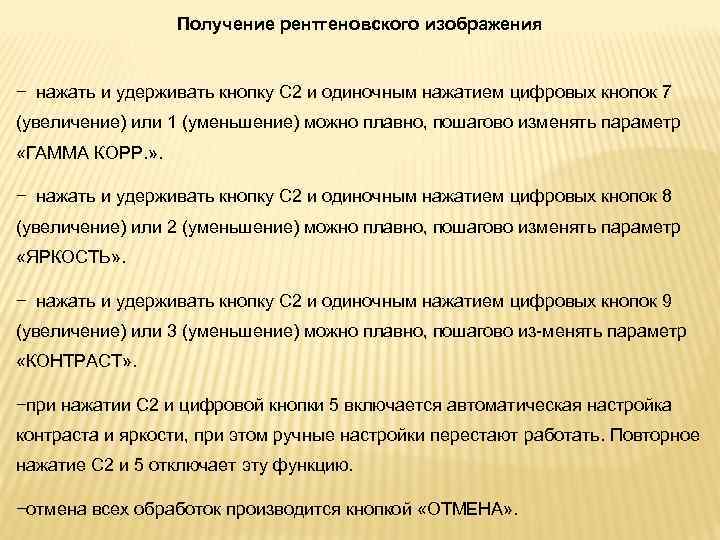

Получение рентгеновского изображения − нажать и удерживать кнопку С 2 и одиночным нажатием цифровых кнопок 7 (увеличение) или 1 (уменьшение) можно плавно, пошагово изменять параметр «ГАММА КОРР. » . − нажать и удерживать кнопку С 2 и одиночным нажатием цифровых кнопок 8 (увеличение) или 2 (уменьшение) можно плавно, пошагово изменять параметр «ЯРКОСТЬ» . − нажать и удерживать кнопку С 2 и одиночным нажатием цифровых кнопок 9 (увеличение) или 3 (уменьшение) можно плавно, пошагово из менять параметр «КОНТРАСТ» . −при нажатии С 2 и цифровой кнопки 5 включается автоматическая настройка контраста и яркости, при этом ручные настройки перестают работать. Повторное нажатие С 2 и 5 отключает эту функцию. −отмена всех обработок производится кнопкой «ОТМЕНА» .
Получение рентгеновского изображения −при необходимости включается негативное изображение кнопкой «НЕГАТИВ/ПОЗИТИВ» . Для получения позитивного изображения необходимо повторно нажать эту кнопку. −кнопкой «ЦВЕТ» производится окрашивание позитивного и негативного изображения. −просмотр изображений: нажать кнопку С 2 и одновременно одну из кнопок включения транспортера. При этом на экране монитора будут проходить изображения ранее досмотренных грузов. Кнопкой «СТОП» можно остановить изображение заинтересовавшего груза. −при необходимости оператор можно запомнить изображение заинтересовавшего груза, нажав на кнопку «ЗАПИСЬ» . −при нажатии кнопок С 2 и «ЗАПИСЬ» на экране монитора появляется список ранее записанных изображений. С помощью кнопок 8 и 2 может выбрать изображение заинтересовавшего груза и нажатием кнопки 4 вывести его на экран монитора. −количество циклов контроля можно увидеть в левом верхнем углу экрана монитора. −после окончания работы необходимо освободить транспортер от груза.

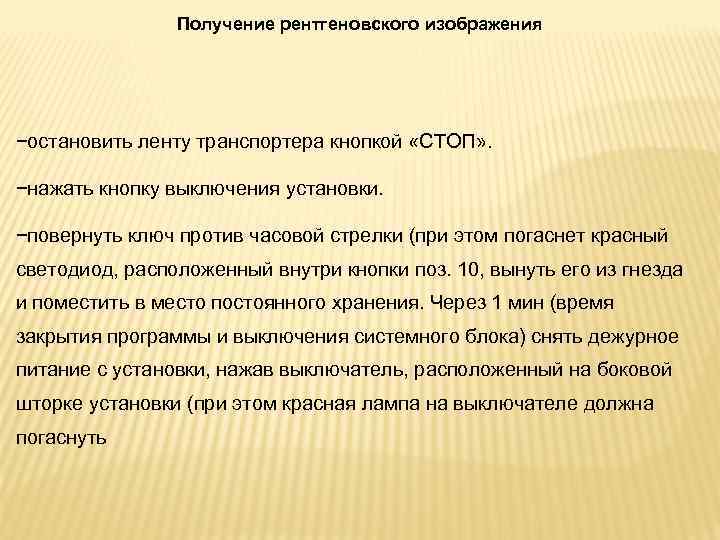

Получение рентгеновского изображения −остановить ленту транспортера кнопкой «СТОП» . −нажать кнопку выключения установки. −повернуть ключ против часовой стрелки (при этом погаснет красный светодиод, расположенный внутри кнопки поз. 10, вынуть его из гнезда и поместить в место постоянного хранения. Через 1 мин (время закрытия программы и выключения системного блока) снять дежурное питание с установки, нажав выключатель, расположенный на боковой шторке установки (при этом красная лампа на выключателе должна погаснуть

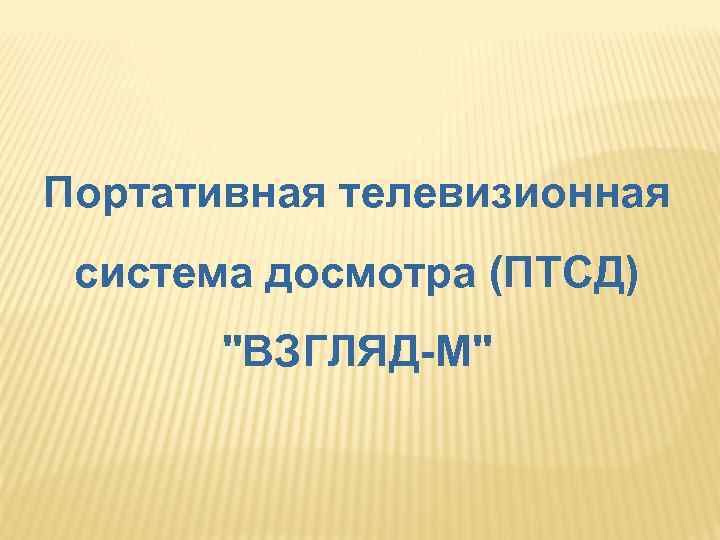

Портативная телевизионная система досмотра (ПТСД) "ВЗГЛЯД-М"
Портативная телевизионная система досмотра "Взгляд М" состоит из выносной миниатюрной видеокамеры, размещённой на телескопической досмотровой штанге; портативного монитора с встроенным автономным питанием, элементов встроенной подсветки, соединительных кабелей и укладки. сетевого зарядного устройства,
Отличительные особенности. В отличие от отечественных и зарубежных аналогов система обеспечивает возможность доставки телевизионной камеры непосредственно в зону досмотра, удаленную от оператора на расстояние до 5 6 метров, что позволяет детально обследовать на этих удалениях мелкие детали (текст размером 5 7 мм, отдельные мелкие элементы обследуемого объекта и т. п. ). При этом сохраняется возможность панорамного обзора зоны осмотра на дальности до 10 12 метров с требуемой чёткостью изображения. Наличие устройства встроенной автоматической подмотки кабеля, соединяющего ТВ камеру и рукоятку удержания телескопической штанги, позволяет оперативно, в ходе досмотра, менять длину штанги, не создавая проблемы контроля «излишка» кабеля. Встроенные в защитный модуль ТВ камеры элементы подсветки обеспечивают возможность работы при нулевом уровне освещенности в зоне объекта. Применение в конструкции лёгких сплавов и композиционных материалов обеспечивают хорошие весовые параметры изделия.

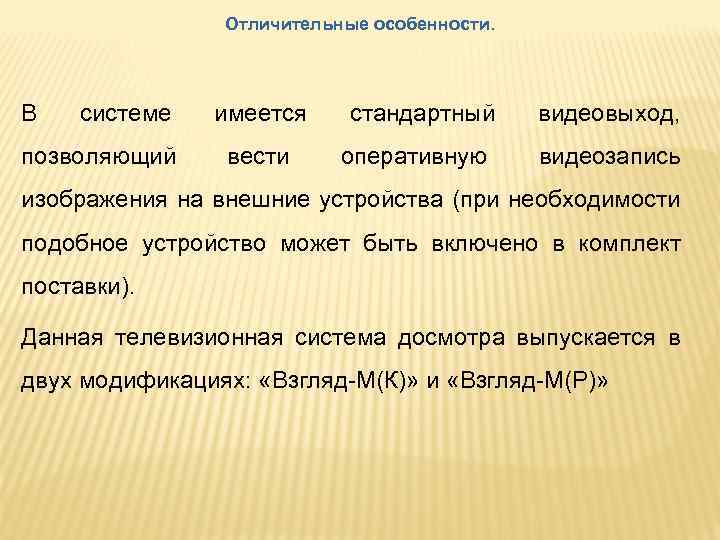

Отличительные особенности. В системе позволяющий имеется вести стандартный оперативную видеовыход, видеозапись изображения на внешние устройства (при необходимости подобное устройство может быть включено в комплект поставки). Данная телевизионная система досмотра выпускается в двух модификациях: «Взгляд М(К)» и «Взгляд М(Р)»
Портативная телевизионная система досмотра «Взгляд-М(К)» В данной модификации (модификация «К» кабельный вариант прибора) передача видеосигнала от видеокамеры на досмотровой штанге к монитору на устройстве видеоотображения осуществляется по соединительному кабелю. 1– досмотровая телескопическая штанга; 2 – устройство видеоотображения; 3 – соединительный кабель.
Портативная телевизионная система досмотра «Взгляд-М(К)» 1 – модуль видеокамеры 2 – фиксатор 3 – дополнительная откидная ручка 4 – телескопическая штанга 5 – гибкая секция

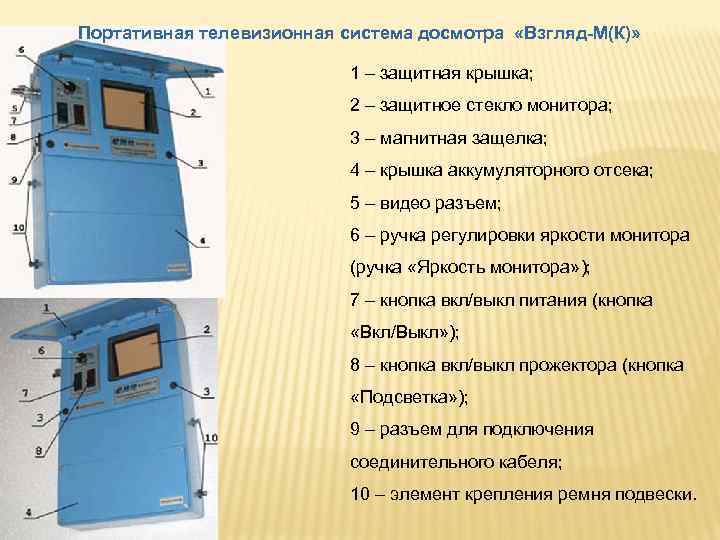

Портативная телевизионная система досмотра «Взгляд-М(К)» 1 – защитная крышка; 2 – защитное стекло монитора; 3 – магнитная защелка; 4 – крышка аккумуляторного отсека; 5 – видео разъем; 6 – ручка регулировки яркости монитора (ручка «Яркость монитора» ); 7 – кнопка вкл/выкл питания (кнопка «Вкл/Выкл» ); 8 – кнопка вкл/выкл прожектора (кнопка «Подсветка» ); 9 – разъем для подключения соединительного кабеля; 10 – элемент крепления ремня подвески.
Портативная телевизионная система досмотра «Взгляд-М(Р)» В данной модификации (модификация «Р» радиоканальный вариант прибора) передача видеосигнала от видеокамеры на досмотровой штанге к монитору на устройстве видеоотображения осуществляется по радиоканалу. На досмотровой штанге располагается радиопередатчик, а на устройстве видеоотображения – радиоприемник, передача видеосигнала осуществляется радиоволнами 2, 5 ГГц или 1, 2 ГГц, мощность излучения – 100 … 500 м. Вт, дальность устойчивого приема видеосигнала до от 30 до 150 метров в зависимости от конкретной радиообстановки в месте работы прибора. 1– досмотровая телескопическая штанга; 2 – устройство видеоотображения.
Портативная телевизионная система досмотра «Взгляд-М(Р)» 1 – светодиод разряда аккумуляторной батареи 2 – магнитная защелка 3 – ручка регулировки яркости монитора; 4 – кнопка вкл/выкл питания (кнопка ); 5 – регулятор подстройки частоты приемника 6 – видео разъем. 1 – крышка аккумуляторного отсека; 2 – вкл/выкл питания; 3 – кнопка вкл/выкл прожектора; 4 – внешняя антенна радиопередатчика; 5 – индикатор разряда аккумулятора 6 – радиатор охлаждения радиопередатчика.
Тестер драгоценных камней Duo. Tester

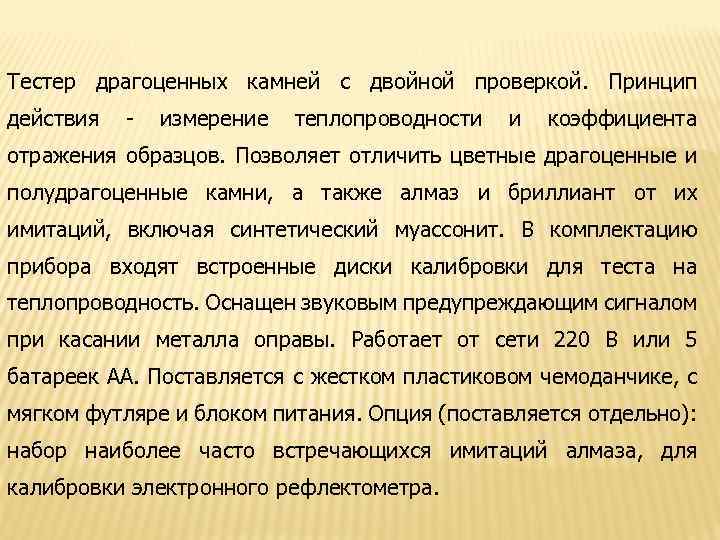

Тестер драгоценных камней с двойной проверкой. Принцип действия - измерение теплопроводности и коэффициента отражения образцов. Позволяет отличить цветные драгоценные и полудрагоценные камни, а также алмаз и бриллиант от их имитаций, включая синтетический муассонит. В комплектацию прибора входят встроенные диски калибровки для теста на теплопроводность. Оснащен звуковым предупреждающим сигналом при касании металла оправы. Работает от сети 220 В или 5 батареек AA. Поставляется с жестком пластиковом чемоданчике, с мягком футляре и блоком питания. Опция (поставляется отдельно): набор наиболее часто встречающихся имитаций алмаза, для калибровки электронного рефлектометра.

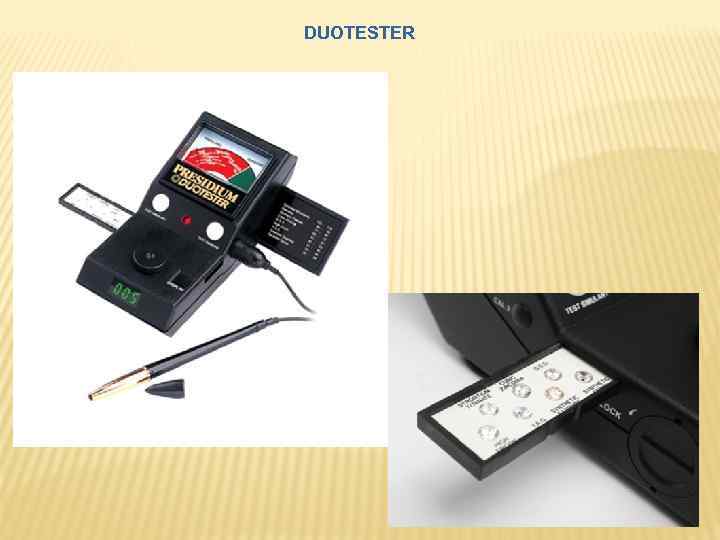

DUOTESTER
Проверка работоспособности прибора
коэффициент отражения образцов
измерение теплопроводности

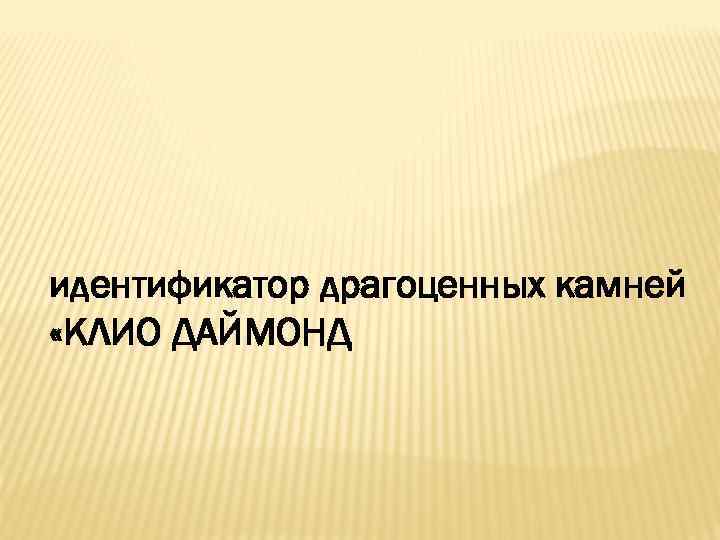

идентификатор драгоценных камней «КЛИО ДАЙМОНД
Описание Детектор бриллиантов Клио Даймонд позволяет отличать алмазы и бриллианты от других драгоценных камней и их имитаций. Идентифицируются камни массой более 0, 01 карата с гранью не менее 0, 5 мм. Зонд индикатора бриллиантов Клио Даймонд имеет ряд особенностей, которыми он отличается от аналогов и которые направлены на повышение точности, надежности и удобства работы. Модель индикатора бриллиантов направлена на расширение диапазона тестируемых камней. Для этого в данной модификации предусмотрен дополнительный съемный щуп для проверки больших камней на их принадлежность к муассанитам Муассани т — редкий минерал класса природных карбидов состава Si. C. Образует мелкие бесцветные кристаллы с алмазным блеском. Синтетический аналог и технический продукт, аналогичный по структуре и составу

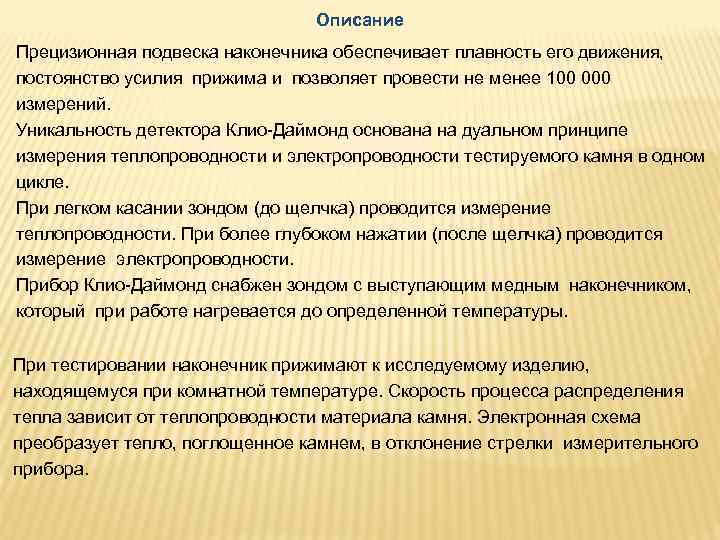

Описание Прецизионная подвеска наконечника обеспечивает плавность его движения, постоянство усилия прижима и позволяет провести не менее 100 000 измерений. Уникальность детектора Клио Даймонд основана на дуальном принципе измерения теплопроводности и электропроводности тестируемого камня в одном цикле. При легком касании зондом (до щелчка) проводится измерение теплопроводности. При более глубоком нажатии (после щелчка) проводится измерение электропроводности. Прибор Клио Даймонд снабжен зондом с выступающим медным наконечником, который при работе нагревается до определенной температуры. При тестировании наконечник прижимают к исследуемому изделию, находящемуся при комнатной температуре. Скорость процесса распределения тепла зависит от теплопроводности материала камня. Электронная схема преобразует тепло, поглощенное камнем, в отклонение стрелки измерительного прибора.

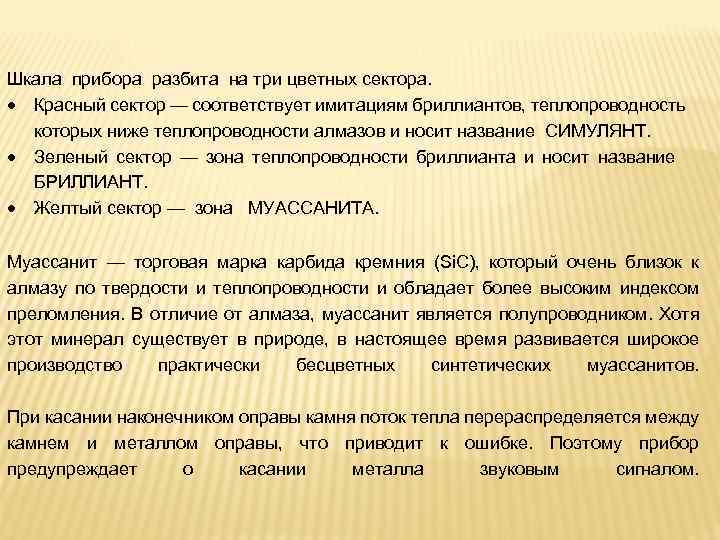

Шкала прибора разбита на три цветных сектора. Красный сектор — соответствует имитациям бриллиантов, теплопроводность которых ниже теплопроводности алмазов и носит название СИМУЛЯНТ. Зеленый сектор — зона теплопроводности бриллианта и носит название БРИЛЛИАНТ. Желтый сектор — зона МУАССАНИТА. Муассанит — торговая марка карбида кремния (Si. C), который очень близок к алмазу по твердости и теплопроводности и обладает более высоким индексом преломления. В отличие от алмаза, муассанит является полупроводником. Хотя этот минерал существует в природе, в настоящее время развивается широкое производство практически бесцветных синтетических муассанитов. При касании наконечником оправы камня поток тепла перераспределяется между камнем и металлом оправы, что приводит к ошибке. Поэтому прибор предупреждает о касании металла звуковым сигналом.
