ОСНОВЫ ТЕХНИЧЕСКОЙ ДИАГНОСТИКИ ТРУБОПРОВОДНЫХ СИСТЕМ ДЕФЕКТЫ Общие

ОСНОВЫ ТЕХНИЧЕСКОЙ ДИАГНОСТИКИ ТРУБОПРОВОДНЫХ СИСТЕМ ДЕФЕКТЫ

Общие сведения о дефектах Дефекты по их расположению подразделяют на наружные и внутренние. Одни дефекты (поверхностные) выявляют визуально при внешнем осмотре, другие – можно обнаружить только с помощью инструмента или прибора. Дефект, устранение которого технически возможно и экономически целесообразно, называют устранимым; если же устранение дефекта технически невозможно или связано с большими трудовыми затратами, такой дефект считают неустранимым.

Классификация по степени опасности критический – это дефект, при наличии которого использование продукции по назначению практически невозможно или недопустимо, так как она не отвеча ет требованиям безопасности или надежности; значительным считается дефект, который существенно влияет на использо вание продукции по назначению и на ее долговечность, но не является критиче ским; малозначительным является дефект, который не влияет существенно на ис пользование продукции по назначению и ее долговечность.

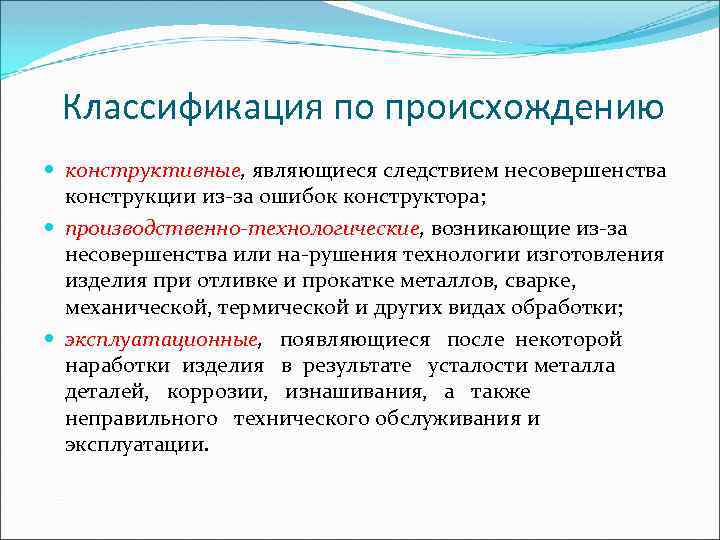

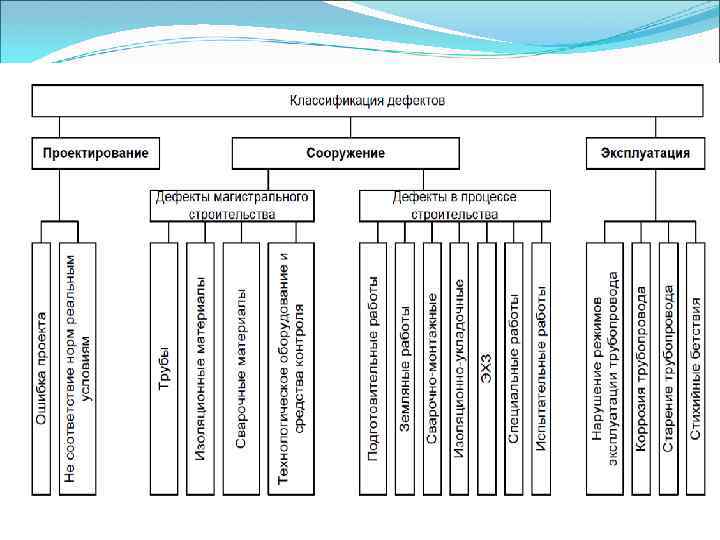

Классификация по происхождению конструктивные, являющиеся следствием несовершенства конструкции из за ошибок конструктора; производственно-технологические, возникающие из за несовершенства или на рушения технологии изготовления изделия при отливке и прокатке металлов, сварке, механической, термической и других видах обработки; эксплуатационные, появляющиеся после некоторой наработки изделия в результате усталости металла деталей, коррозии, изнашивания, а также неправильного технического обслуживания и эксплуатации.

Дефекты геометрии трубы вмятина – локальное уменьшение проходного сечения трубы в результате механического воздействия, при котором не происходит излома оси нефтепрово да; гофра – чередующиеся поперечные выпуклости и вогнутости стенки тру бы, приводящие к излому оси и уменьшению проходного сечения нефтепровода овальность – дефект геометрии, при котором сечение трубы имеет отклонение от круглости, а наибольший и наименьший диаметры находятся во взаимно перпендикулярных направлениях.

Гофра

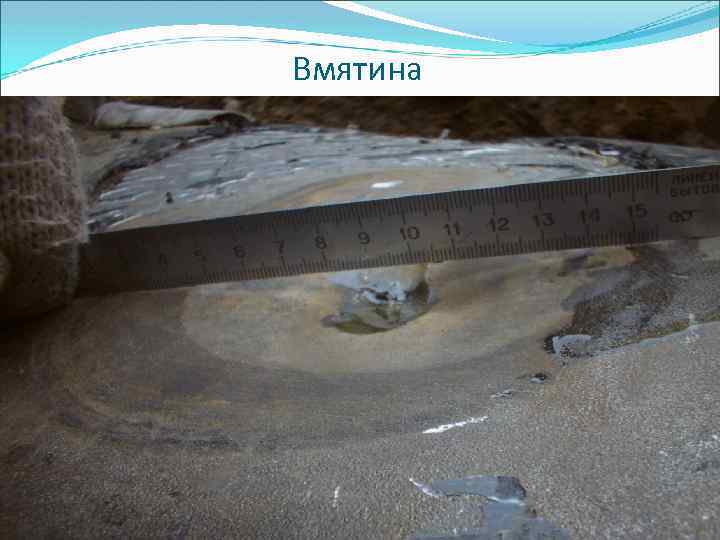

Вмятина

Дефекты стенки трубы риска (царапина, задир) – потеря металла стенки трубы, происшедшая в результате взаимодействия стенки трубы с твердым телом при взаимном перемещении; расслоение – несплошность металла стенки трубы; потеря металла – изменение номинальной толщины стенки трубы, характеризующееся локальным утончением в результате механического или коррозионного повреждения; эрозия внутренней поверхности трубопровода – последовательное разрушение поверхностного слоя стенки под влиянием механического воздействия взвешенных в движущемся потоке твердых и жидких частиц;

Потеря металла

Продольная и поперечная трещины по телу трубы

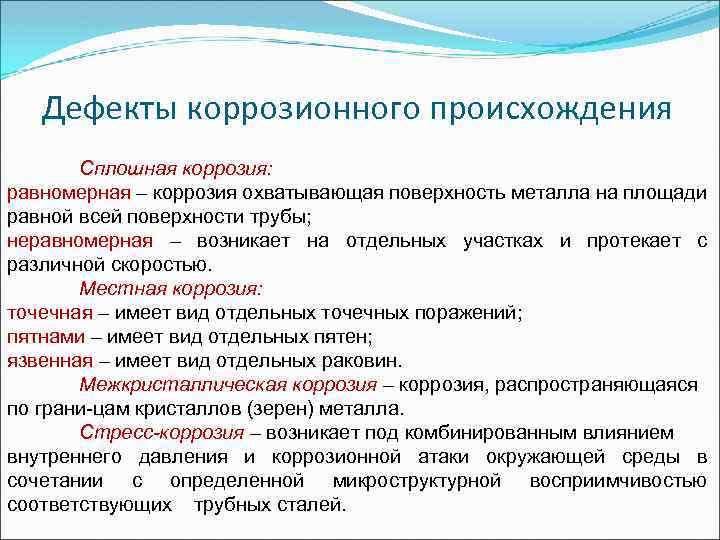

Дефекты коррозионного происхождения Сплошная коррозия: равномерная – коррозия охватывающая поверхность металла на площади равной всей поверхности трубы; неравномерная – возникает на отдельных участках и протекает с различной скоростью. Местная коррозия: точечная – имеет вид отдельных точечных поражений; пятнами – имеет вид отдельных пятен; язвенная – имеет вид отдельных раковин. Межкристаллическая коррозия – коррозия, распространяющаяся по грани цам кристаллов (зерен) металла. Стресс-коррозия – возникает под комбинированным влиянием внутреннего давления и коррозионной атаки окружающей среды в сочетании с определенной микроструктурной восприимчивостью соответствующих трубных сталей.

Сплошная коррозия

Местная коррозия в виде пятен

Стресс-коррозия на трубе

Внешние дефекты сварных швов: а – неравномерная ширина шва; б – прожоги; в – кратер; г – наплывы; д – подрезы

Внутренние дефекты сварных швов: а – поры; б – шлаковые включения; в – непровары в корне шва и по кромке; г – трещины; д – несплавления

Подрезы в сварном шве

Трещина в сварном шве

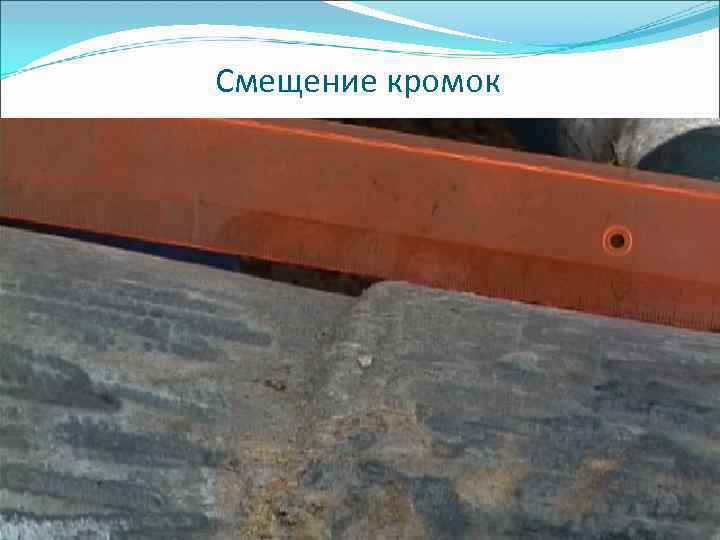

Смещение кромок

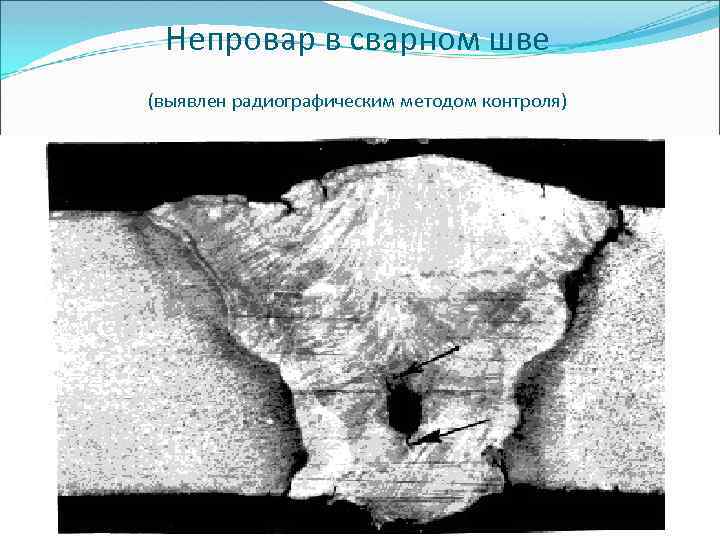

Непровар в сварном шве (выявлен радиографическим методом контроля)

Трещина (выявлена капиллярным методом контроля)

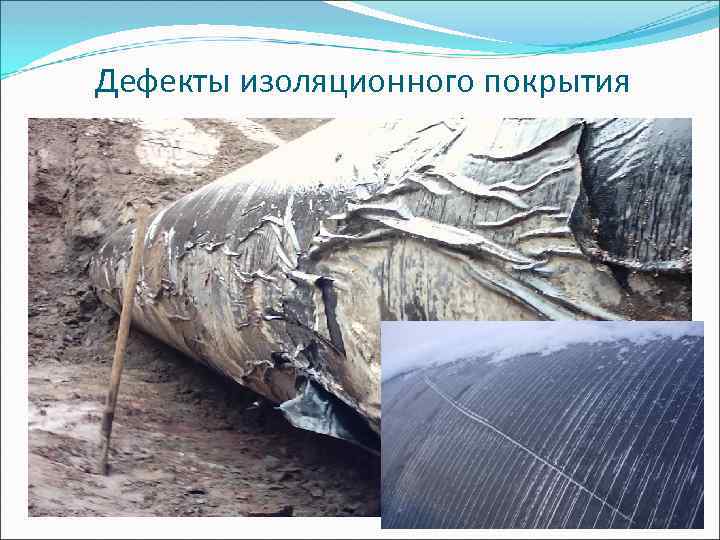

Дефекты изоляционного покрытия

Риски

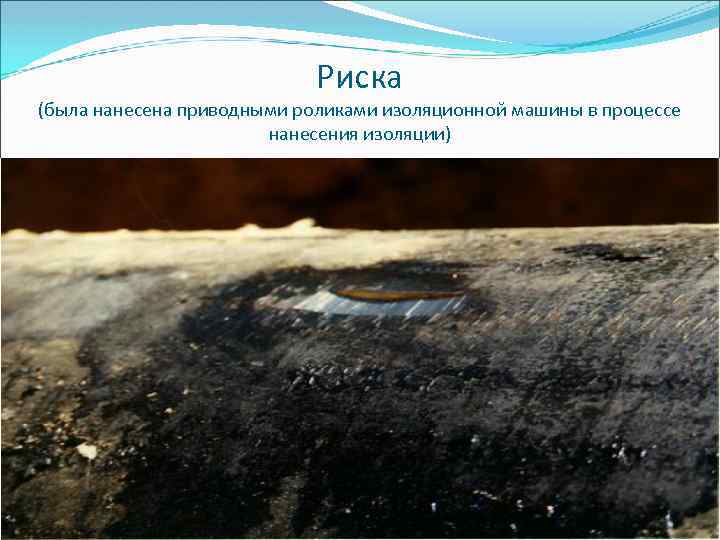

Риска (была нанесена приводными роликами изоляционной машины в процессе нанесения изоляции)

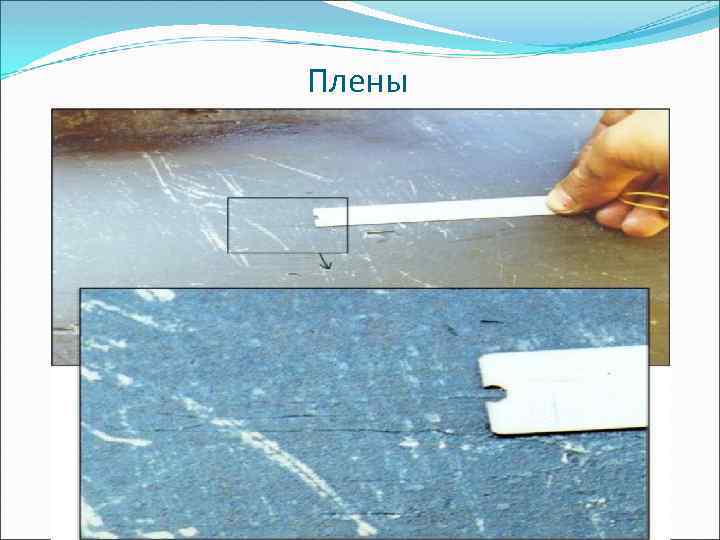

Плены

Комбинированные дефекты • дефект геометрии в сочетании с риской, потерей металла, расслоением или трещиной; • дефект геометрии, примыкающий или находящийся на сварном шве; • аномалии сварных швов в сочетании со смещениями; • расслоение, примыкающее к дефектному сварному шву.

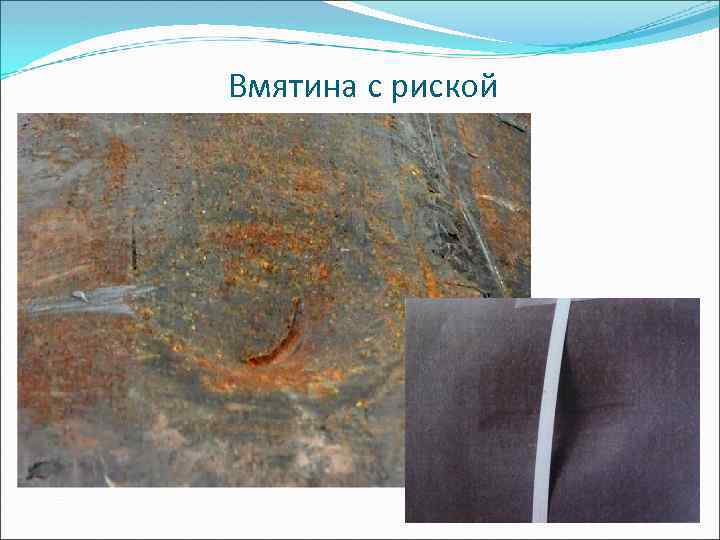

Вмятина с риской

Дефект тройника

Участок с коррозионными повреждениями (в местах нарушения изоляционного покрытия)

Деформации стенки резервуара

Сквозные дефекты днища резервуара

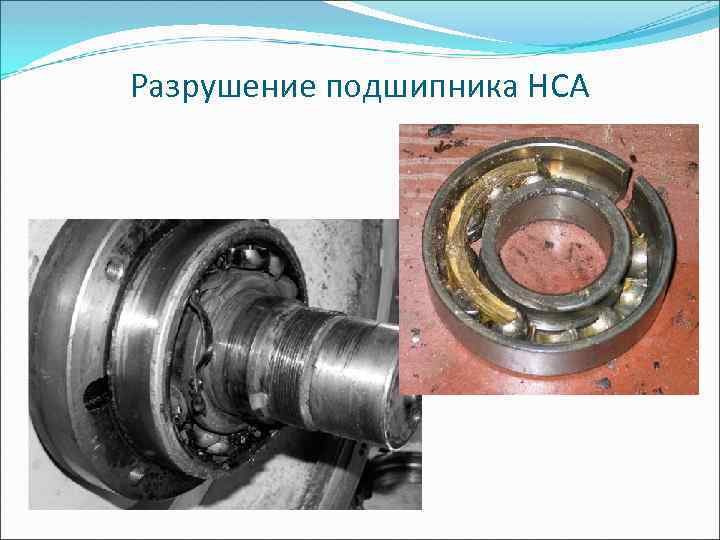

Разрушение подшипника НСА

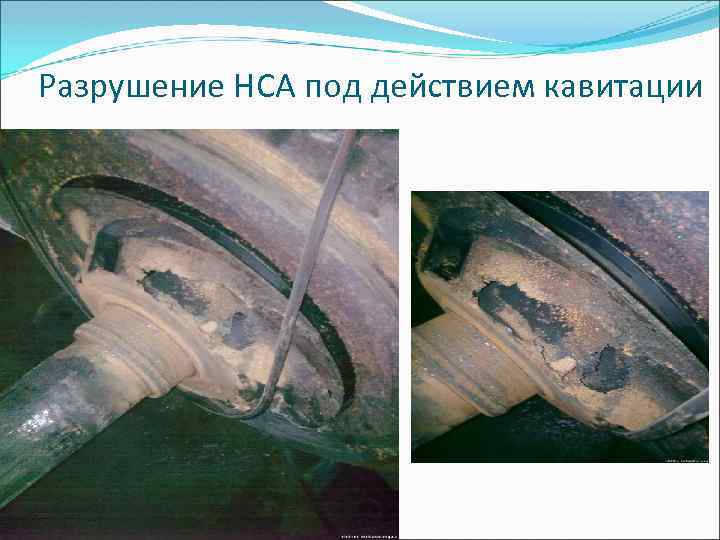

Разрушение НСА под действием кавитации

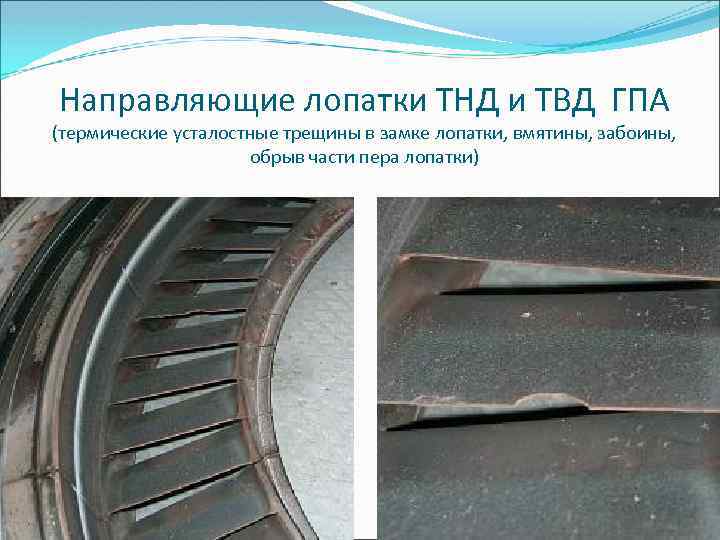

Направляющие лопатки ТНД и ТВД ГПА (термические усталостные трещины в замке лопатки, вмятины, забоины, обрыв части пера лопатки)

Рабочие лопатки ТВД ГПА (сколы, вмятины, коррозионные каверны)

Лабиринтные уплотнения ОК ГПА (локальные разрушения)

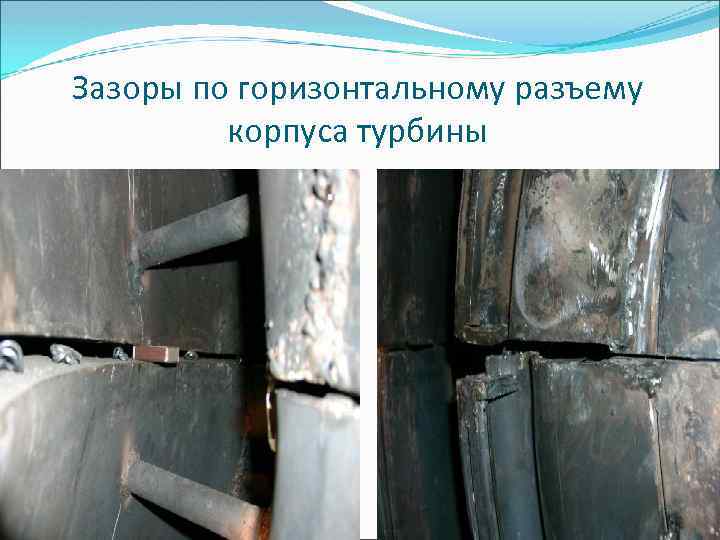

Зазоры по горизонтальному разъему корпуса турбины

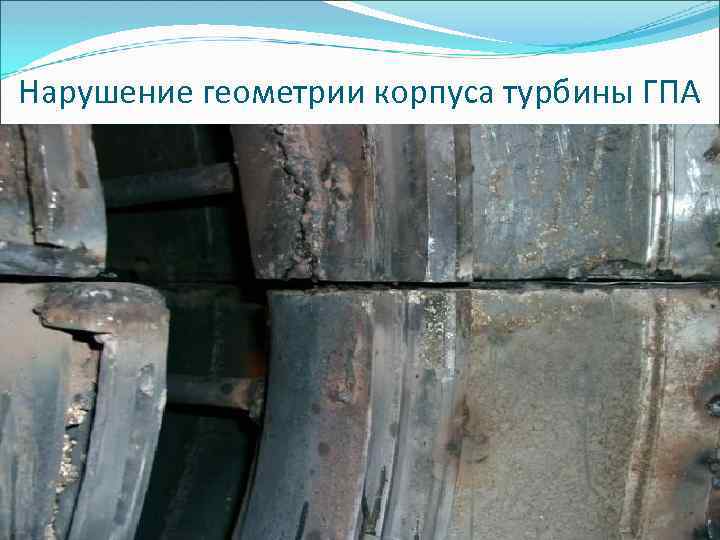

Нарушение геометрии корпуса турбины ГПА

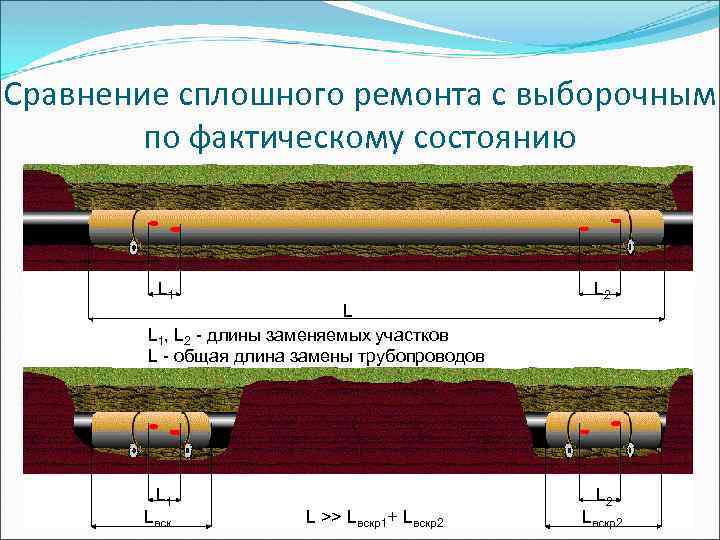

Сравнение сплошного ремонта с выборочным по фактическому состоянию L 1 L 2 L L 1, L 2 длины заменяемых участков L общая длина замены трубопроводов Lвск L >> Lвскр1+ Lвскр2

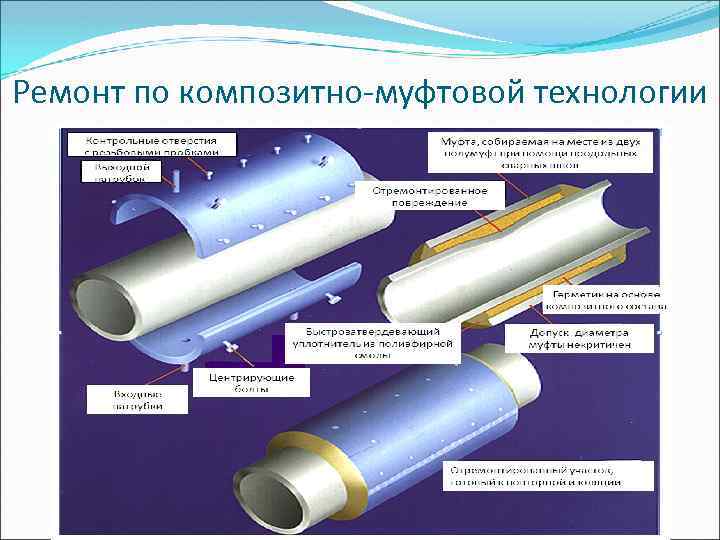

Ремонт по композитно-муфтовой технологии

Заливка муфты композитным составом
