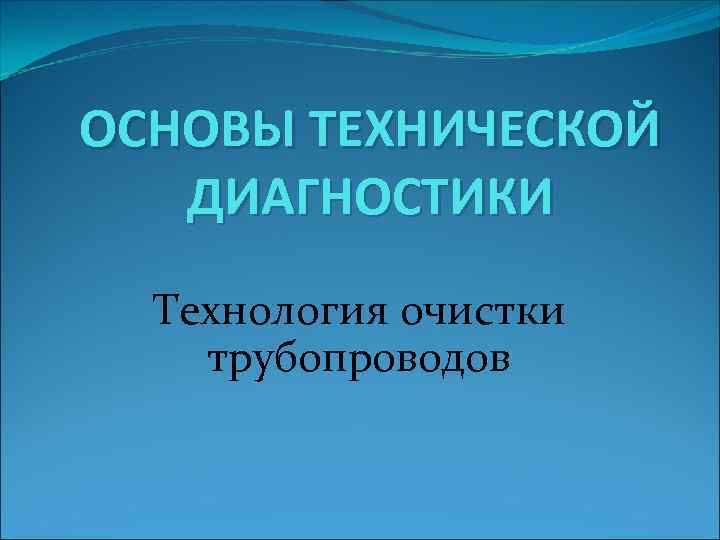

ОСНОВЫ ТЕХНИЧЕСКОЙ ДИАГНОСТИКИ Технология очистки трубопроводов
Очистка внутренней поверхности нефтепровода

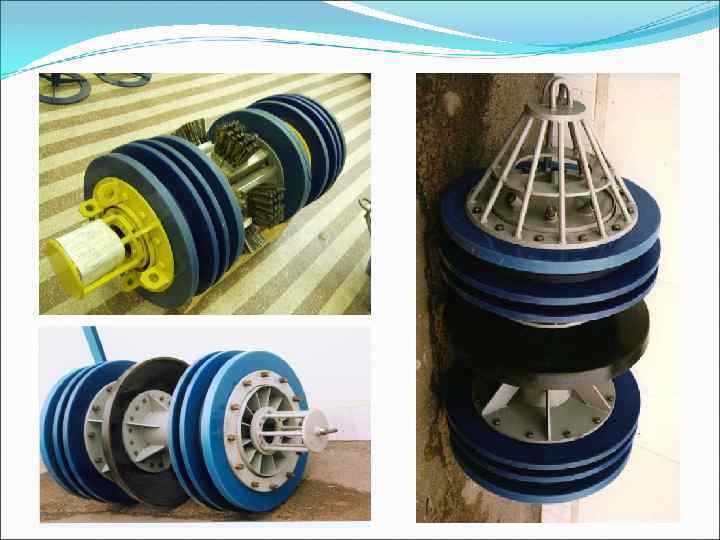

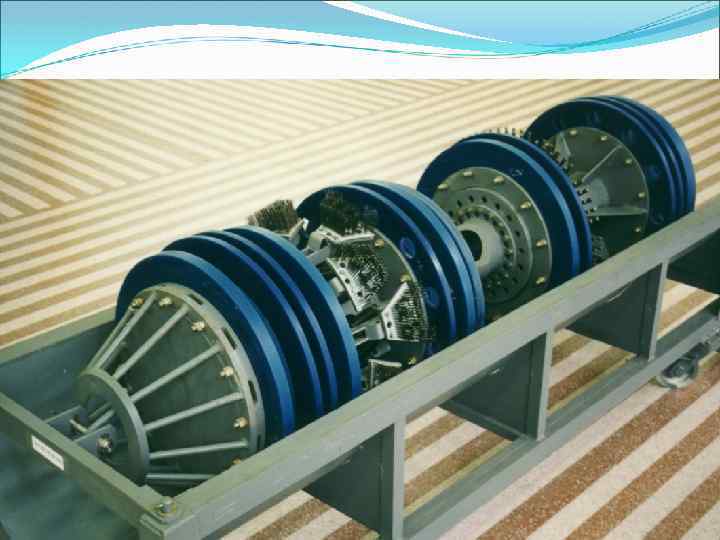

В ОАО «АК «Транснефть» серийно выпускаются скребки нескольких типов: стандартные типа СКР 1 с чистящими дисками; щеточные типа СКР 1 1 с чистящими и щеточными дисками; двухсекционные типа СКР 2 с чистящими и щеточными дисками и подпружиненными металлическими щетками; магнитные скребки типа СКР 3 с чистящими дисками и магнитными щетками, предназначенными для сбора металлических предметов из полости трубы; односекционные типа СКР 4 с чистящими и щеточными дисками и подпружиненными полиуретановыми щетками.
Скребки СКР 1
Скребки СКР 1 -1
Механизм очистки трубопровода с открытыми и закрытыми байпасными отверстиями

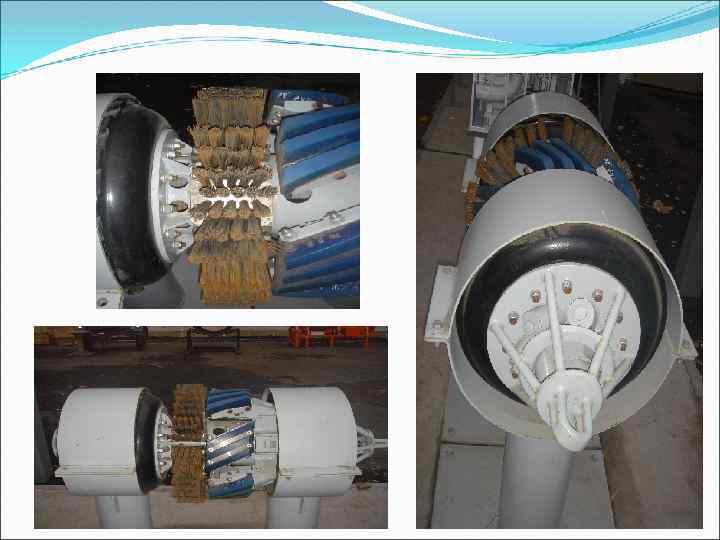

Скребок СКР 2
Механизм работы скребка СКР 2
Скребок СКР 3

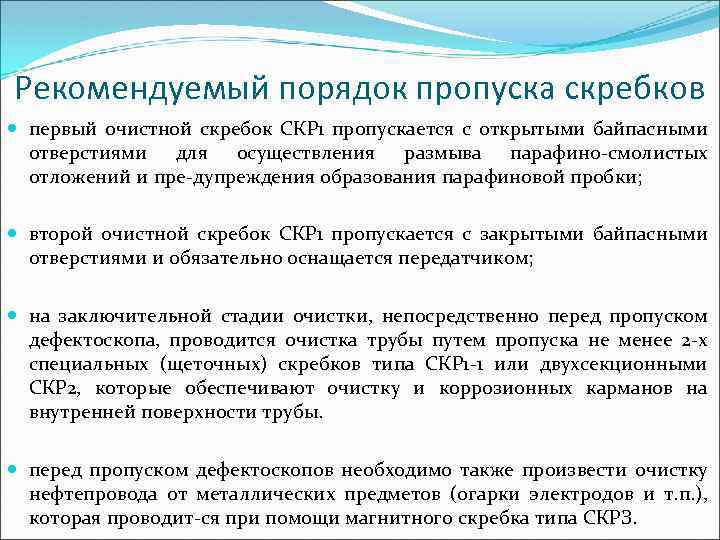

Рекомендуемый порядок пропуска скребков первый очистной скребок СКР 1 пропускается с открытыми байпасными отверстиями для осуществления размыва парафино смолистых отложений и пре дупреждения образования парафиновой пробки; второй очистной скребок СКР 1 пропускается с закрытыми байпасными отверстиями и обязательно оснащается передатчиком; на заключительной стадии очистки, непосредственно перед пропуском дефектоскопа, проводится очистка трубы путем пропуска не менее 2 х специальных (щеточных) скребков типа СКР 1 1 или двухсекционными СКР 2, которые обеспечивают очистку и коррозионных карманов на внутренней поверхности трубы. перед пропуском дефектоскопов необходимо также произвести очистку нефтепровода от металлических предметов (огарки электродов и т. п. ), которая проводит ся при помощи магнитного скребка типа СКРЗ.
Бескаркасные полиуретановые поршни (пуля)
Манжетные очистные устройства с резиновыми конусными манжетами

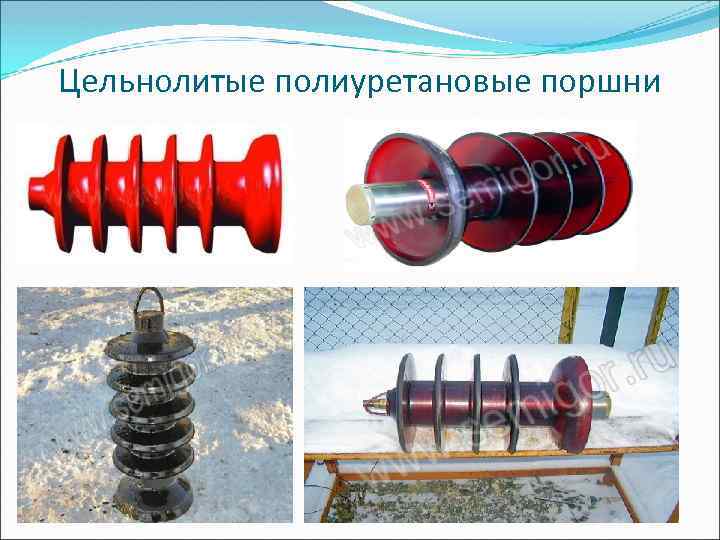

Цельнолитые полиуретановые поршни

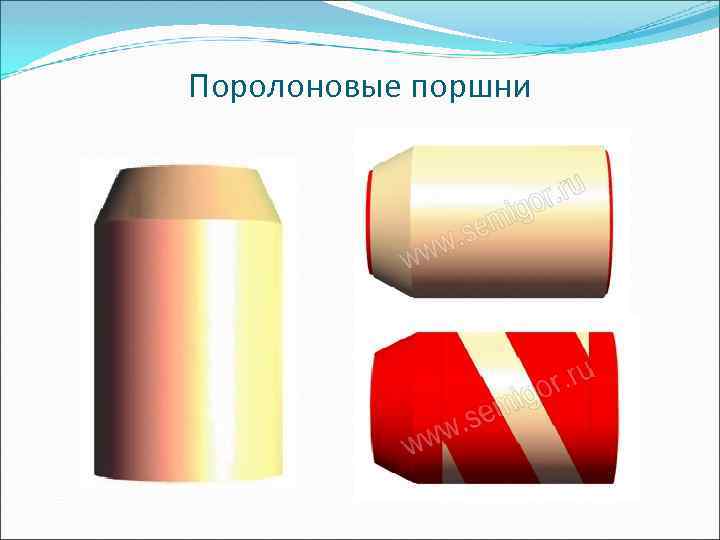

Поролоновые поршни

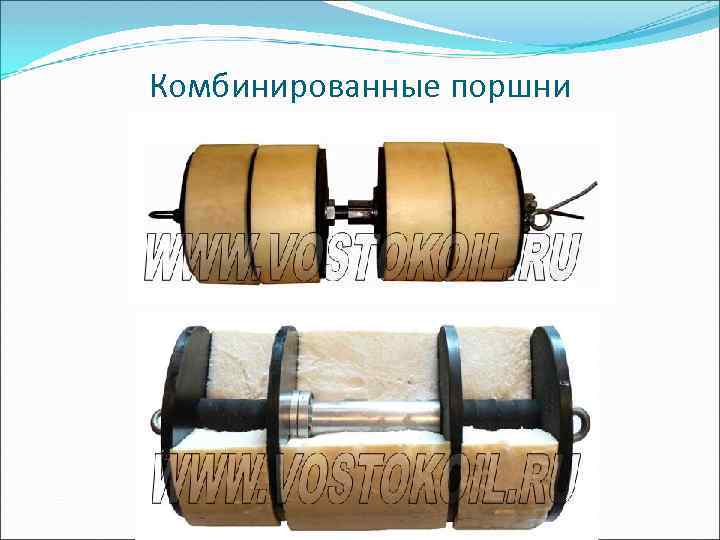

Комбинированные поршни

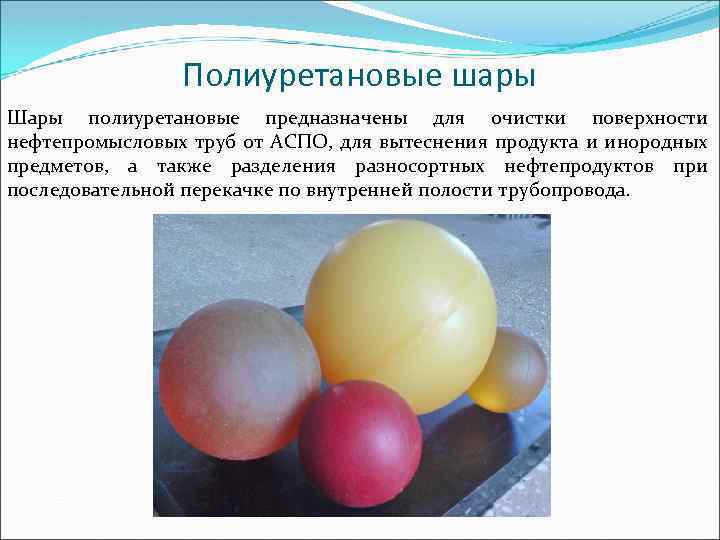

Полиуретановые шары Шары полиуретановые предназначены для очистки поверхности нефтепромысловых труб от АСПО, для вытеснения продукта и инородных предметов, а также разделения разносортных нефтепродуктов при последовательной перекачке по внутренней полости трубопровода.

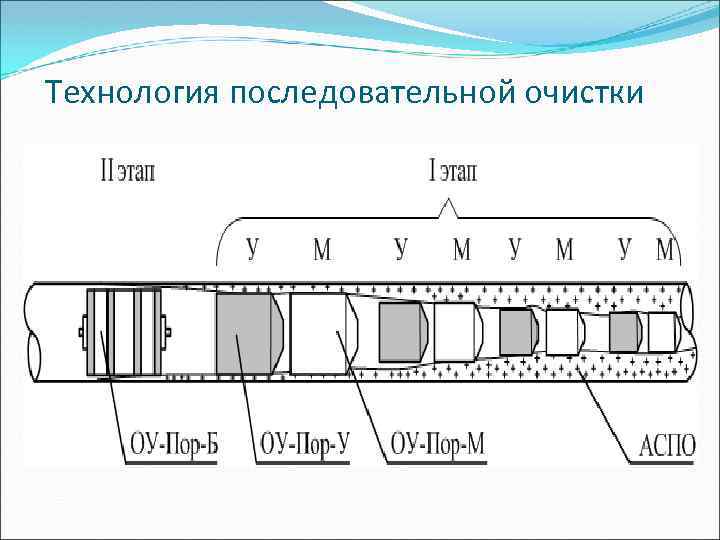

Технология последовательной очистки
Технология очистки трубопроводов с удалением парафина через вантузы
