Основы теории автоматического регулирования АД и ЭУ Основы теории автоматического регулирования АД и ЭУ

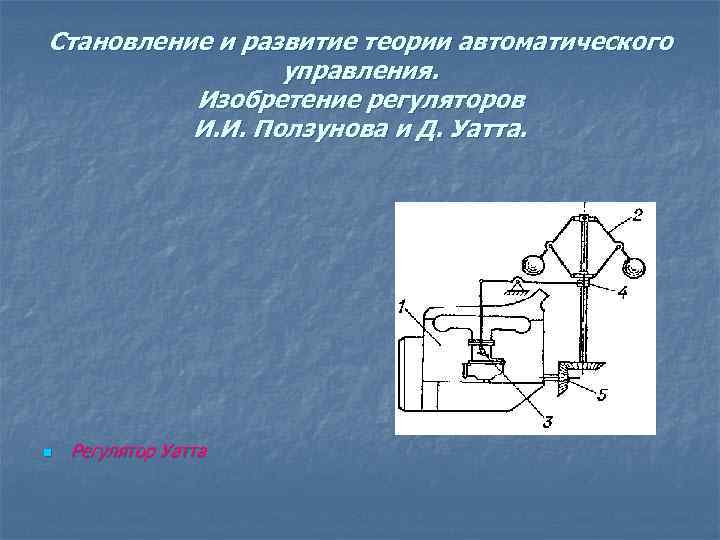

Становление и развитие теории автоматического управления. Изобретение регуляторов И. И. Ползунова и Д. Уатта. Становление и развитие теории автоматического управления. Изобретение регуляторов И. И. Ползунова и Д. Уатта. n Регулятор Уатта

Основные понятия и определения теории автоматического управления. Схема объекта управления (ОУ). Принцип компенсации (а) Основные понятия и определения теории автоматического управления. Схема объекта управления (ОУ). Принцип компенсации (а) Регулирование по отклонению (б)

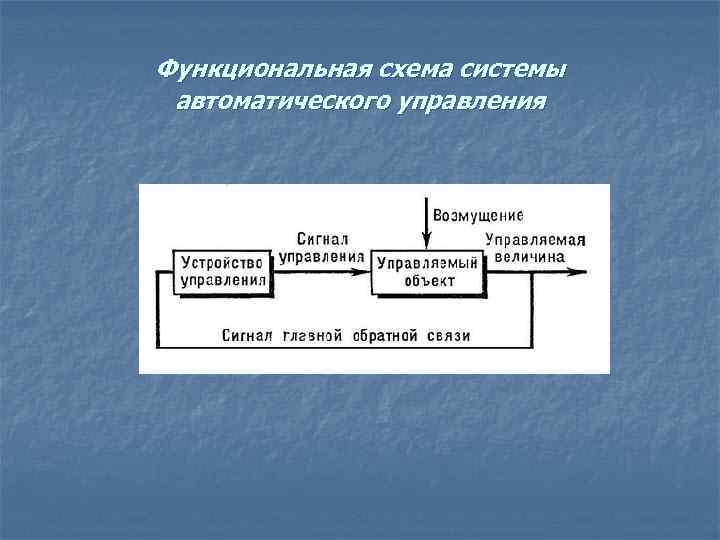

Функциональная схема системы автоматического управления Функциональная схема системы автоматического управления

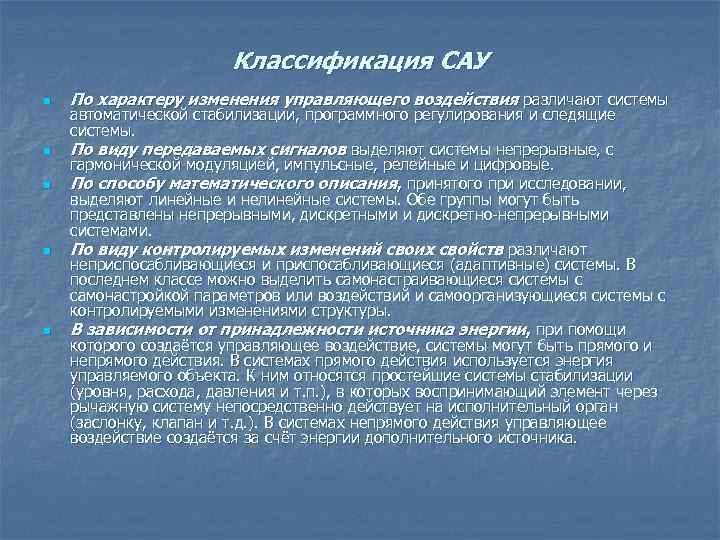

Классификация САУ n n n По характеру изменения управляющего воздействия различают системы автоматической стабилизации, Классификация САУ n n n По характеру изменения управляющего воздействия различают системы автоматической стабилизации, программного регулирования и следящие системы. По виду передаваемых сигналов выделяют системы непрерывные, с гармонической модуляцией, импульсные, релейные и цифровые. По способу математического описания, принятого при исследовании, выделяют линейные и нелинейные системы. Обе группы могут быть представлены непрерывными, дискретными и дискретно-непрерывными системами. По виду контролируемых изменений своих свойств различают неприспосабливающиеся и приспосабливающиеся (адаптивные) системы. В последнем классе можно выделить самонастраивающиеся системы с самонастройкой параметров или воздействий и самоорганизующиеся системы с контролируемыми изменениями структуры. В зависимости от принадлежности источника энергии, при помощи которого создаётся управляющее воздействие, системы могут быть прямого и непрямого действия. В системах прямого действия используется энергия управляемого объекта. К ним относятся простейшие системы стабилизации (уровня, расхода, давления и т. п. ), в которых воспринимающий элемент через рычажную систему непосредственно действует на исполнительный орган (заслонку, клапан и т. д. ). В системах непрямого действия управляющее воздействие создаётся за счёт энергии дополнительного источника.

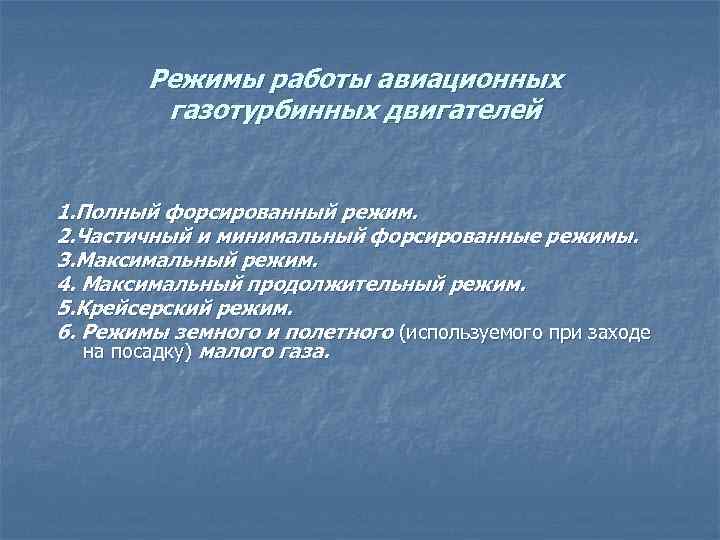

Режимы работы авиационных газотурбинных двигателей 1. Полный форсированный режим. 2. Частичный и минимальный форсированные Режимы работы авиационных газотурбинных двигателей 1. Полный форсированный режим. 2. Частичный и минимальный форсированные режимы. 3. Максимальный режим. 4. Максимальный продолжительный режим. 5. Крейсерский режим. 6. Режимы земного и полетного (используемого при заходе на посадку) малого газа.

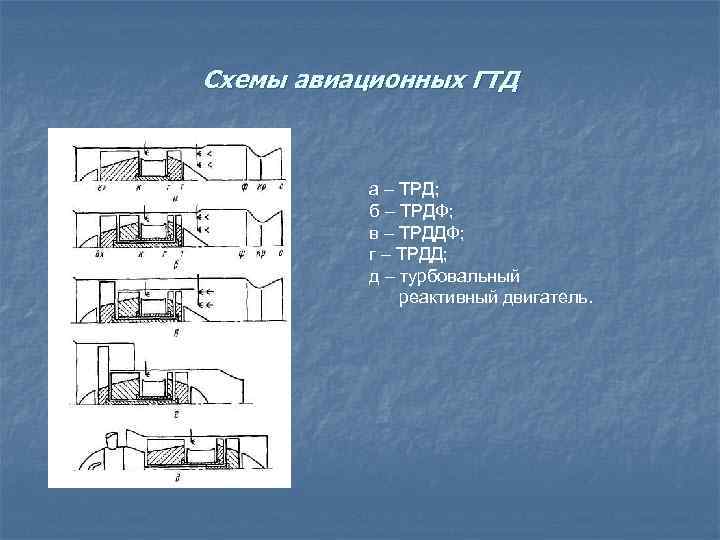

Схемы авиационных ГТД а – ТРД; б – ТРДФ; в – ТРДДФ; г – Схемы авиационных ГТД а – ТРД; б – ТРДФ; в – ТРДДФ; г – ТРДД; д – турбовальный реактивный двигатель.

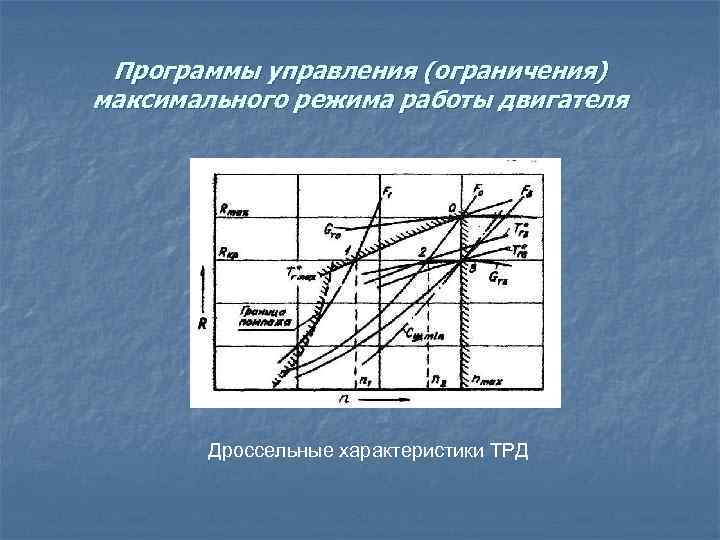

Программы управления (ограничения) максимального режима работы двигателя Дроссельные характеристики ТРД Программы управления (ограничения) максимального режима работы двигателя Дроссельные характеристики ТРД

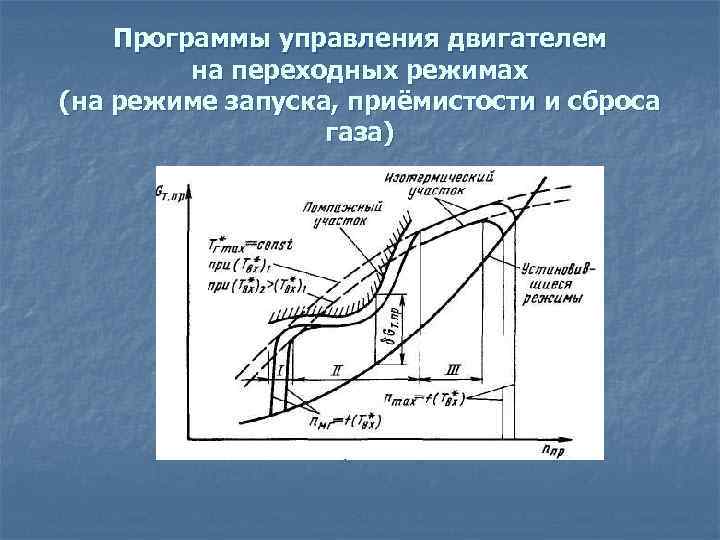

Программы управления двигателем на переходных режимах (на режиме запуска, приёмистости и сброса газа) Программы управления двигателем на переходных режимах (на режиме запуска, приёмистости и сброса газа)

Программы управления двигателем на переходных режимах (на режиме запуска, приёмистости и сброса газа) Программы управления двигателем на переходных режимах (на режиме запуска, приёмистости и сброса газа)

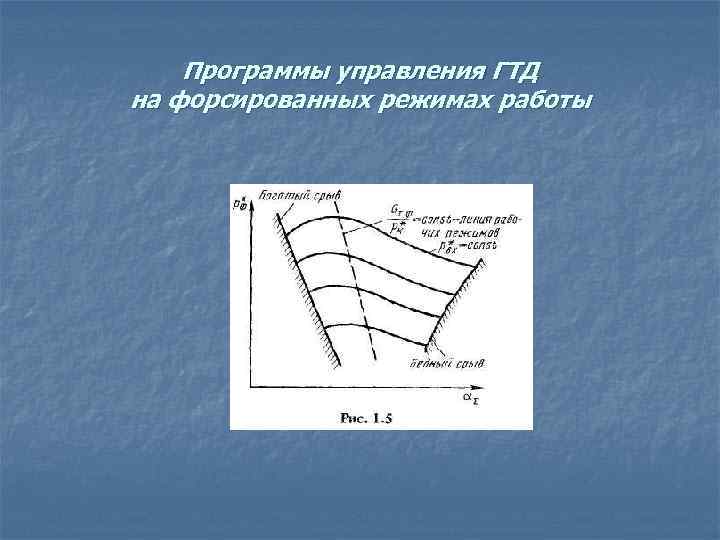

Программы управления ГТД на форсированных режимах работы Программы управления ГТД на форсированных режимах работы

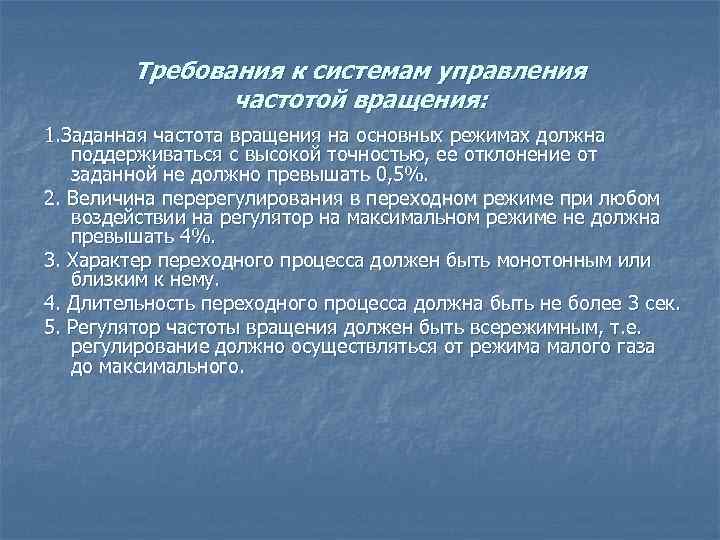

Требования к системам управления частотой вращения: 1. Заданная частота вращения на основных режимах должна Требования к системам управления частотой вращения: 1. Заданная частота вращения на основных режимах должна поддерживаться с высокой точностью, ее отклонение от заданной не должно превышать 0, 5%. 2. Величина перерегулирования в переходном режиме при любом воздействии на регулятор на максимальном режиме не должна превышать 4%. 3. Характер переходного процесса должен быть монотонным или близким к нему. 4. Длительность переходного процесса должна быть не более 3 сек. 5. Регулятор частоты вращения должен быть всережимным, т. е. регулирование должно осуществляться от режима малого газа до максимального.

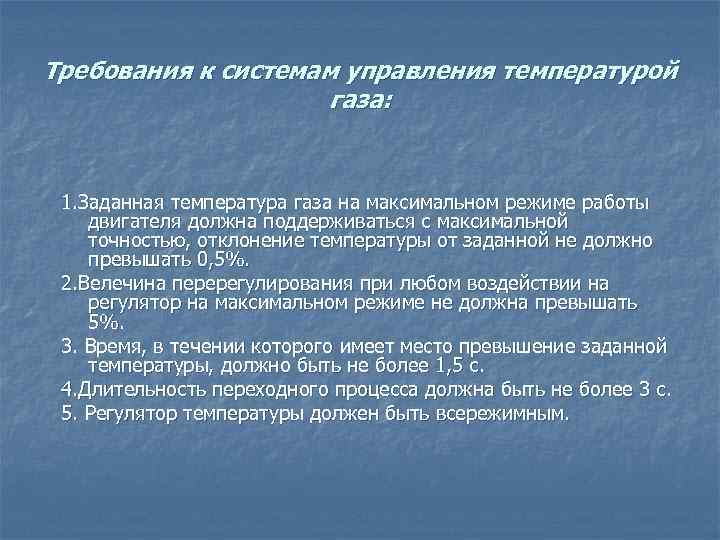

Требования к системам управления температурой газа: 1. Заданная температура газа на максимальном режиме работы Требования к системам управления температурой газа: 1. Заданная температура газа на максимальном режиме работы двигателя должна поддерживаться с максимальной точностью, отклонение температуры от заданной не должно превышать 0, 5%. 2. Велечина перерегулирования при любом воздействии на регулятор на максимальном режиме не должна превышать 5%. 3. Время, в течении которого имеет место превышение заданной температуры, должно быть не более 1, 5 с. 4. Длительность переходного процесса должна быть не более 3 с. 5. Регулятор температуры должен быть всережимным.

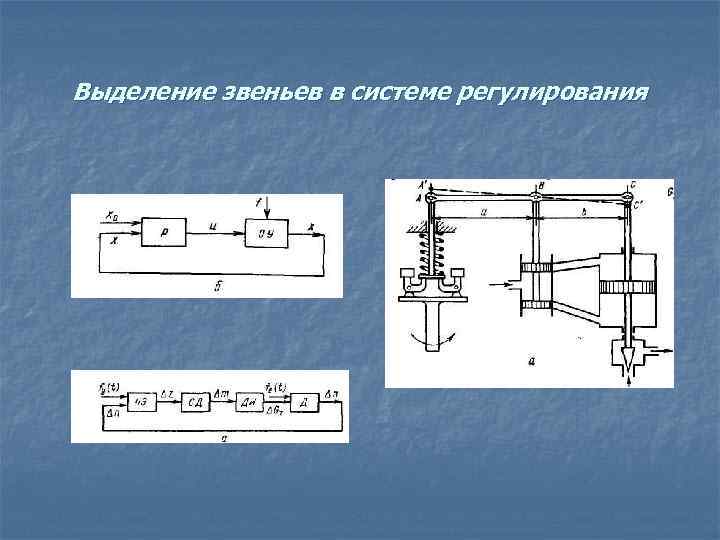

Выделение звеньев в системе регулирования Выделение звеньев в системе регулирования
