ОСНОВЫ СТРОИТЕЛЬНОЙ АКУСТИКИ И ЗВУКОИЗОЛЯЦИИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ЗДАНИЙ

ОСНОВЫ СТРОИТЕЛЬНОЙ АКУСТИКИ И ЗВУКОИЗОЛЯЦИИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ЗДАНИЙ

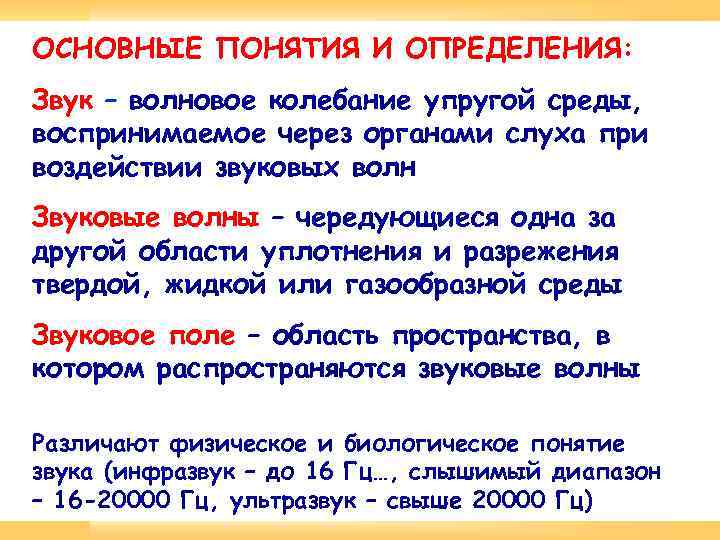

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ: Звук – волновое колебание упругой среды, воспринимаемое через органами слуха при воздействии звуковых волн Звуковые волны – чередующиеся одна за другой области уплотнения и разрежения твердой, жидкой или газообразной среды Звуковое поле – область пространства, в котором распространяются звуковые волны Различают физическое и биологическое понятие звука (инфразвук – до 16 Гц…, слышимый диапазон – 16 -20000 Гц, ультразвук – свыше 20000 Гц)

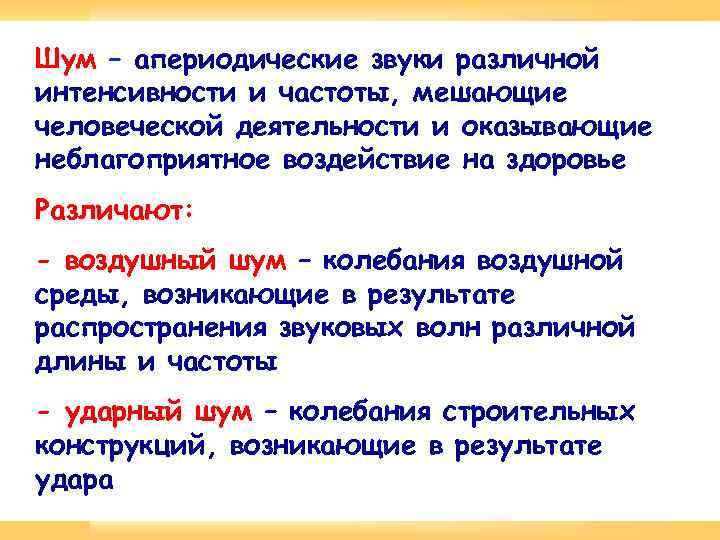

Шум – апериодические звуки различной интенсивности и частоты, мешающие человеческой деятельности и оказывающие неблагоприятное воздействие на здоровье Различают: - воздушный шум – колебания воздушной среды, возникающие в результате распространения звуковых волн различной длины и частоты - ударный шум – колебания строительных конструкций, возникающие в результате удара

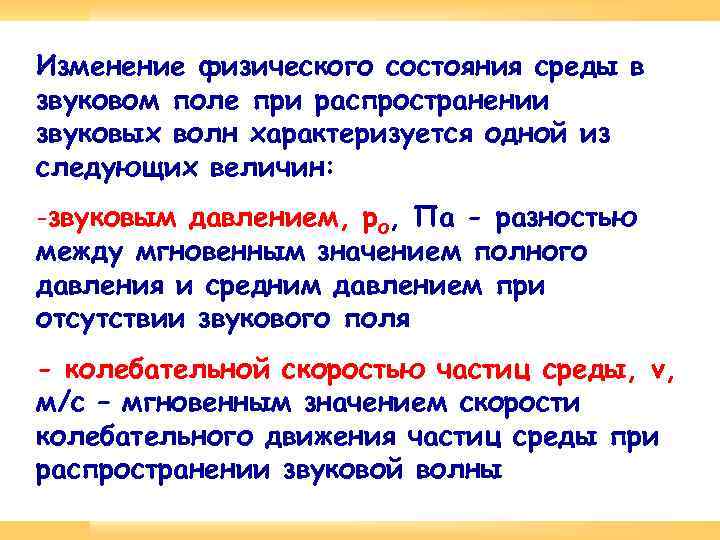

Изменение физического состояния среды в звуковом поле при распространении звуковых волн характеризуется одной из следующих величин: -звуковым давлением, pо, Па - разностью между мгновенным значением полного давления и средним давлением при отсутствии звукового поля - колебательной скоростью частиц среды, v, м/с – мгновенным значением скорости колебательного движения частиц среды при распространении звуковой волны

-длина звуковой волны , , м – расстояние, измеренное вдоль распространения звуковой волны между двумя ближайшими точками звукового поля, в которых фаза колебаний одинакова = c/f с – скорость звука, м/с; f – частота звука, Гц (число колебаний в сек). Колебания с частотой 16 -20000 Гц – область восприятия звуковых волн человеческим слухом в виде звука, колебания частотой меньше 16 Гц – инфразвук, больше 20000 Гц - ультразвук

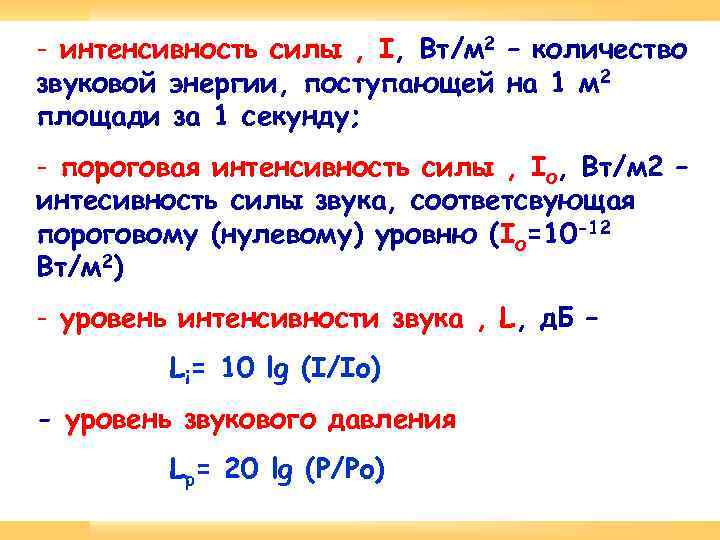

- интенсивность силы , I, Вт/м 2 – количество звуковой энергии, поступающей на 1 м 2 площади за 1 секунду; - пороговая интенсивность силы , Iо, Вт/м 2 – интесивность силы звука, соответсвующая пороговому (нулевому) уровню (Iо=10 -12 Вт/м 2) - уровень интенсивности звука , L, д. Б – Li= 10 lg (I/Io) - уровень звукового давления Lp= 20 lg (P/Po)

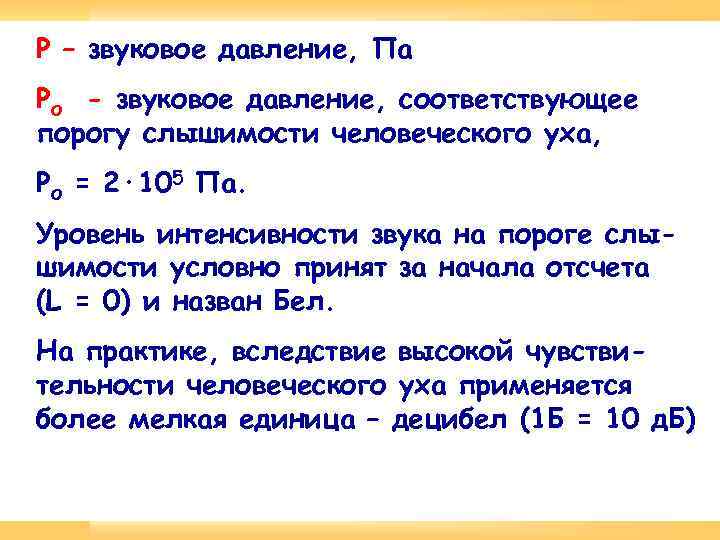

P – звуковое давление, Па Pо - звуковое давление, соответствующее порогу слышимости человеческого уха, Pо = 2· 105 Па. Уровень интенсивности звука на пороге слышимости условно принят за начала отсчета (L = 0) и назван Бел. На практике, вследствие высокой чувствительности человеческого уха применяется более мелкая единица – децибел (1 Б = 10 д. Б)

-коэффициент звукопоглощения , – отношение поглощенной звуковой энергии к падающей - коэффициент звукопередачи , -отношение звуковой энергии, прошедшей через конструкцию, к падающей звуковой энергии - изоляция воздушного шума, R, д. Б R = 10 lg (1/ ) Изоляция воздушного шума определяется в диапазоне частот 100 -3200 Гц экспериментальным или расчетным путем

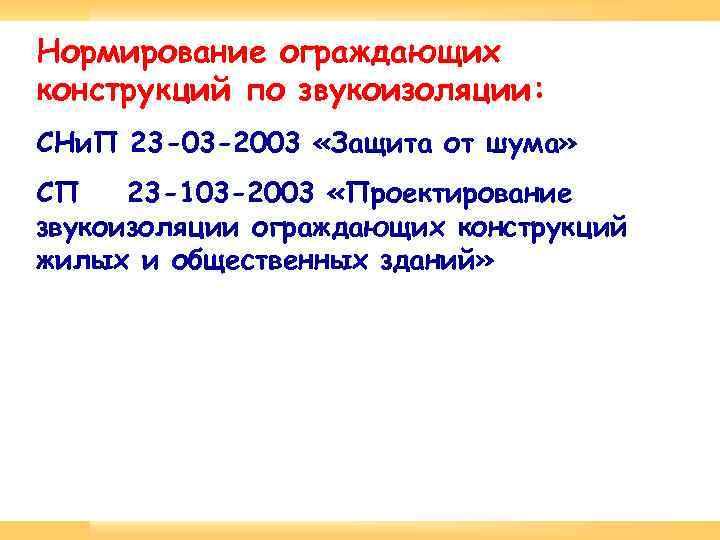

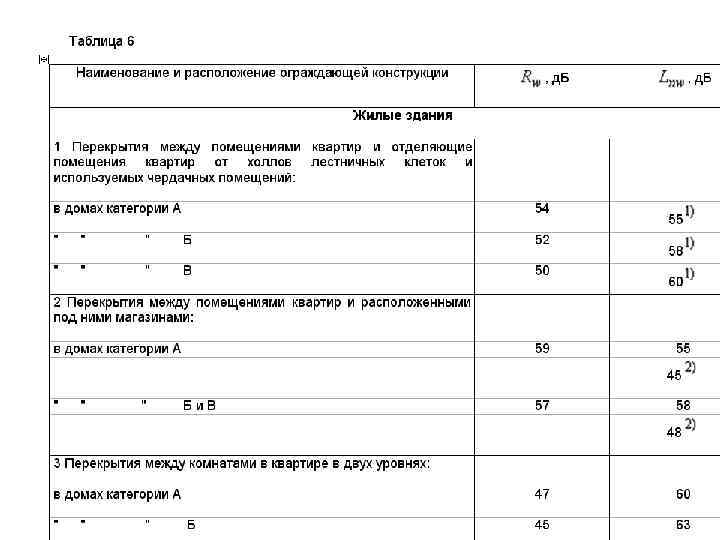

Нормирование ограждающих конструкций по звукоизоляции: СНи. П 23 -03 -2003 «Защита от шума» СП 23 -103 -2003 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий»

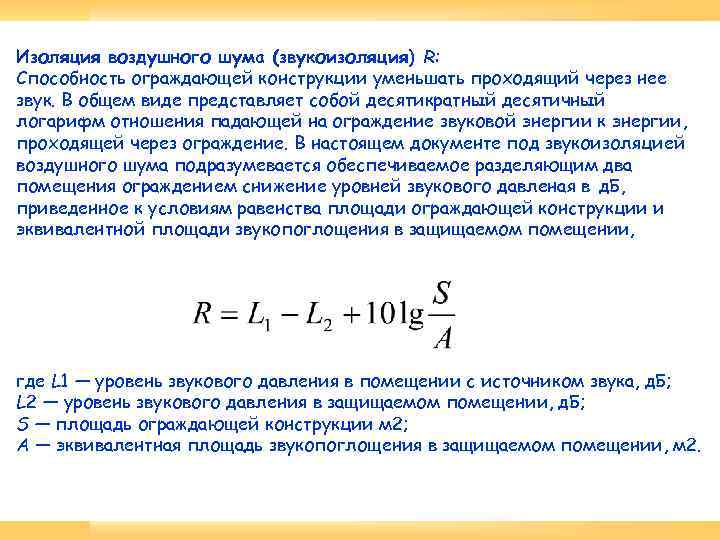

Изоляция воздушного шума (звукоизоляция) R: Способность ограждающей конструкции уменьшать проходящий через нее звук. В общем виде представляет собой десятикратный десятичный логарифм отношения падающей на ограждение звуковой энергии к энергии, проходящей через ограждение. В настоящем документе под звукоизоляцией воздушного шума подразумевается обеспечиваемое разделяющим два помещения ограждением снижение уровней звукового давленая в д. Б, приведенное к условиям равенства площади ограждающей конструкции и эквивалентной площади звукопоглощения в защищаемом помещении, где L 1 — уровень звукового давления в помещении с источником звука, д. Б; L 2 — уровень звукового давления в защищаемом помещении, д. Б; S — площадь ограждающей конструкции м 2; А — эквивалентная площадь звукопоглощения в защищаемом помещении, м 2.

Приведенный уровень ударного шума под перекрытием Ln. : Величина, характеризующая изоляцию ударного шума перекрытием (представляет собой уровень звукового давления в помещении под перекрытием при работе на перекрытии стандартной ударной машины), условно приведенная к величине эквивалентной площади звукопоглощения в помещении Ао = 10 м 2. Стандартная ударная машина имеет пять молотков весом по 0, 5 кг, падающих с высоты 4 см с частотой 10 ударов в секунду.

Испытания звукоизоляции

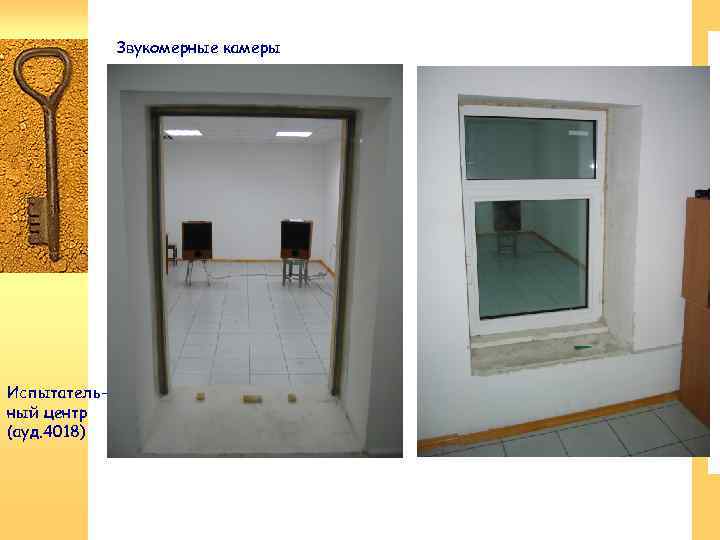

Звукомерные камеры Испытательный центр (ауд. 4018)

Строительные способы борьбы с шумом: - планировочные мероприятия - изоляция воздушного шума - экранирование - звукопоглощение - виброизоляция - вибропоглощение - виброгашение

Планировочные мероприятия

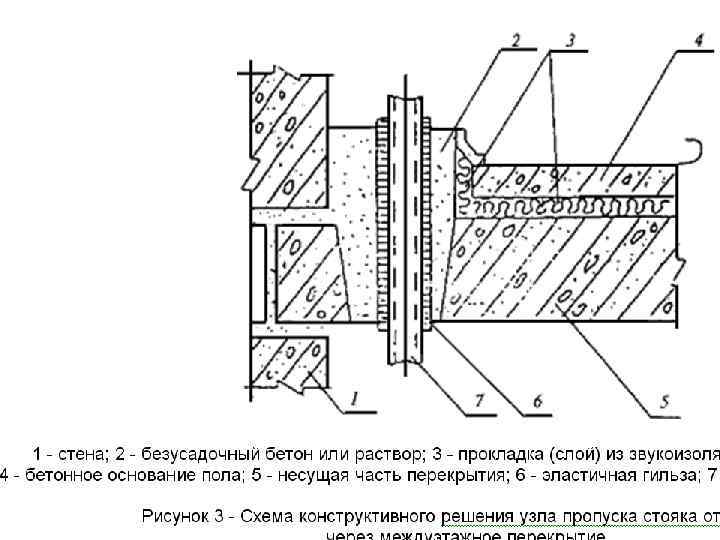

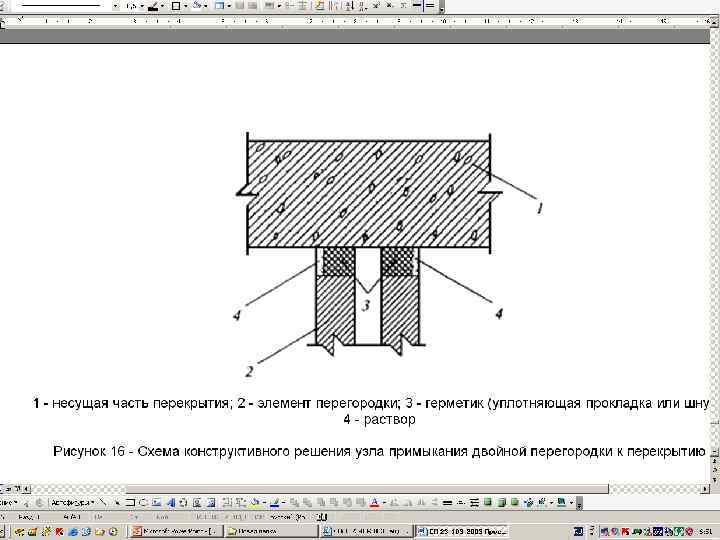

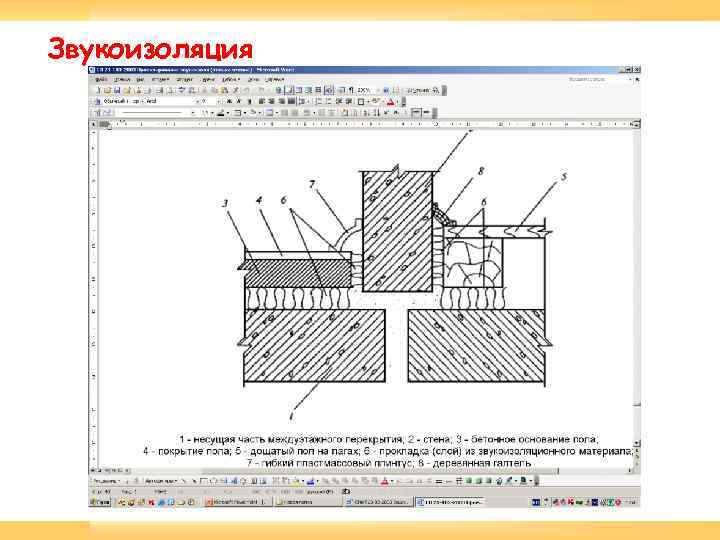

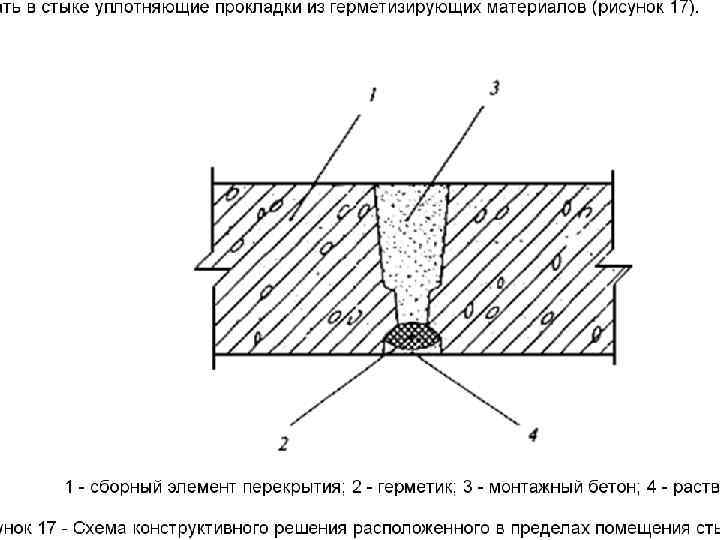

Звукоизоляция
