ОСНОВЫ СОСТАВЛЕНИЯ И РАСЧЕТА

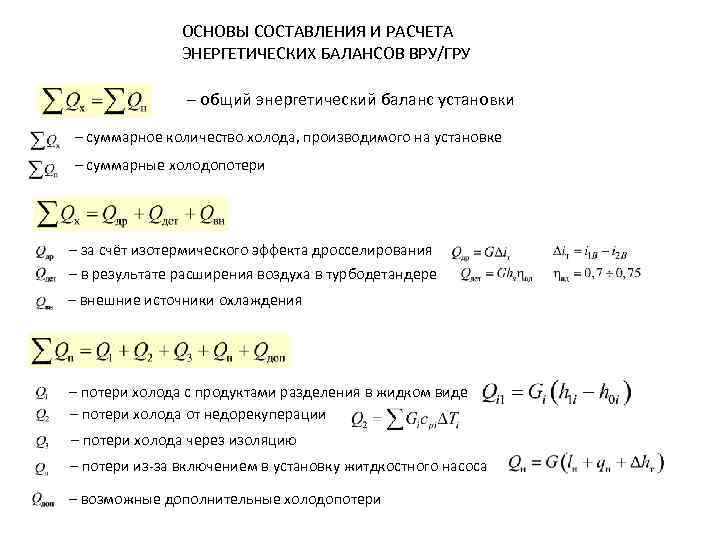

ОСНОВЫ СОСТАВЛЕНИЯ И РАСЧЕТА ЭНЕРГЕТИЧЕСКИХ БАЛАНСОВ ВРУ/ГРУ – общий энергетический баланс установки – суммарное количество холода, производимого на установке – суммарные холодопотери – за счёт изотермического эффекта дросселирования – в результате расширения воздуха в турбодетандере – внешние источники охлаждения – потери холода с продуктами разделения в жидком виде – потери холода от недорекуперации – потери холода через изоляцию – потери из-за включением в установку житдкостного насоса – возможные дополнительные холодопотери

Энергетический баланс ВРУ среднего давления для получения газообразного технического кислорода 18 5 K 7 A 1 2 3 1 A 1 B 1 – воздухозаборник 2 B 11 14 2 – компрессор 3 D 2 D 10 3 – предварительный теплообменник 3 B 4 4 – блок осушки и очистки воздуха 4 R 5 – основной теплообменник 4 K 6 A 5 2 A 6 – детандер 12 4 B 9 7 –теплообменник 1 K 8 – нижняя колонна 5 A 5 B 9 – конденсатор-испаритель 6 1 D 10 – верхняя колонна 3 K 3 R 11 – переохладитель азотной флегмы 7 B 7 8 15 12 – переохладитель жидкого кислорода 6 B 16 13 2 R 13 – переохладитель кубовой жидкости 4 A 14, 15, 16 – дроссели 8 B 17 – насос 1 R 3 A 18 – рампа 17 2 K

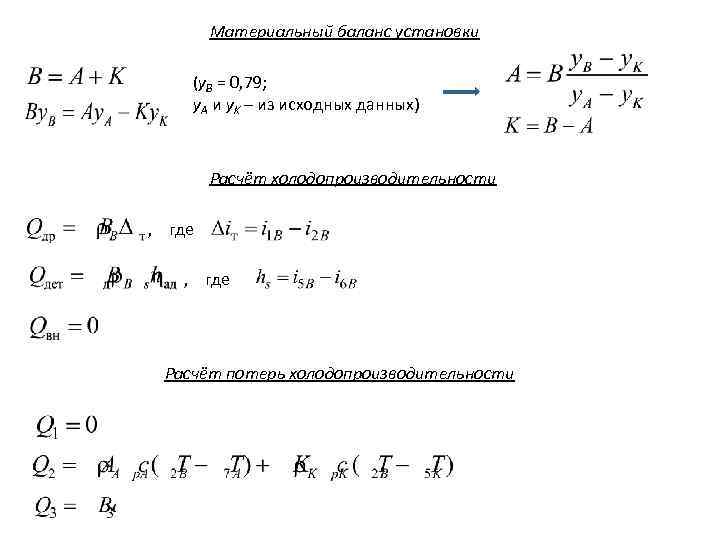

Материальный баланс установки (y. B = 0, 79; y. A и y. K – из исходных данных) Расчёт холодопроизводительности , где Расчёт потерь холодопроизводительности

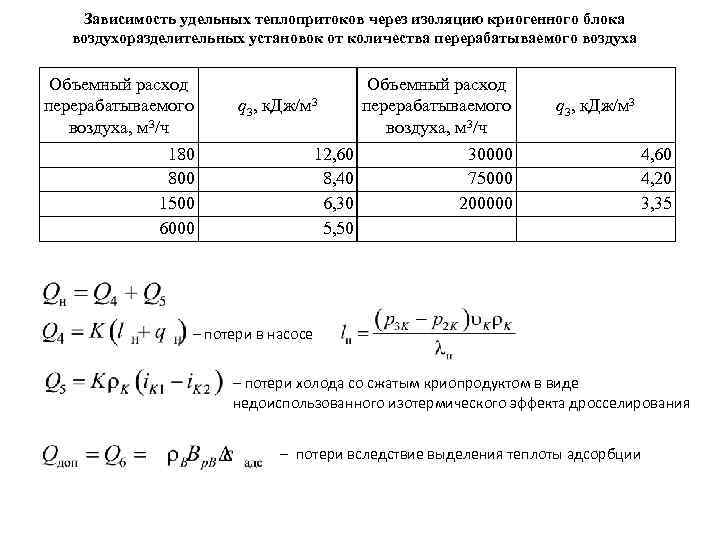

Зависимость удельных теплопритоков через изоляцию криогенного блока воздухоразделительных установок от количества перерабатываемого воздуха Объемный расход Объемный расход перерабатываемого q 3, к. Дж/м 3 перерабатываемого q 3, к. Дж/м 3 воздуха, м 3/ч 180 12, 60 30000 4, 60 800 8, 40 75000 4, 20 1500 6, 30 200000 3, 35 6000 5, 50 – потери в насосе – потери холода со сжатым криопродуктом в виде недоиспользованного изотермического эффекта дросселирования – потери вследствие выделения теплоты адсорбции

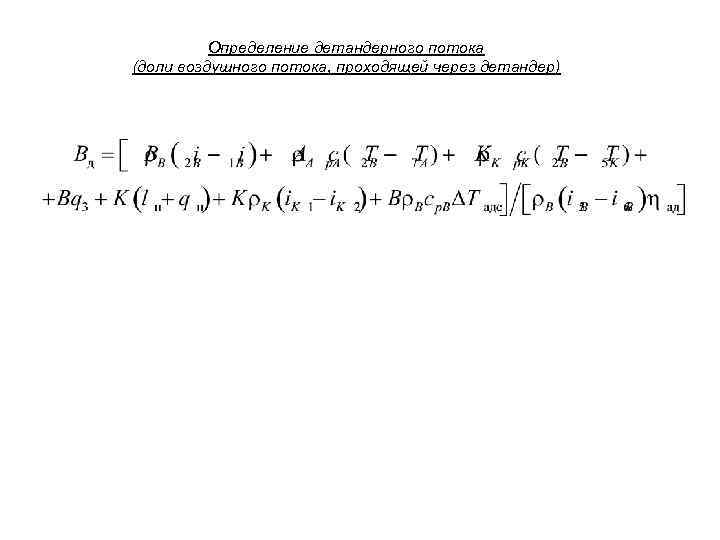

Определение детандерного потока (доли воздушного потока, проходящей через детандер)
