Основы проектирования ОБЩИЕ СВЕДЕНИЯ О ЗДАНИЯХ И СООРУЖЕНИЯХ Курс лекций для специальности ПГС -2

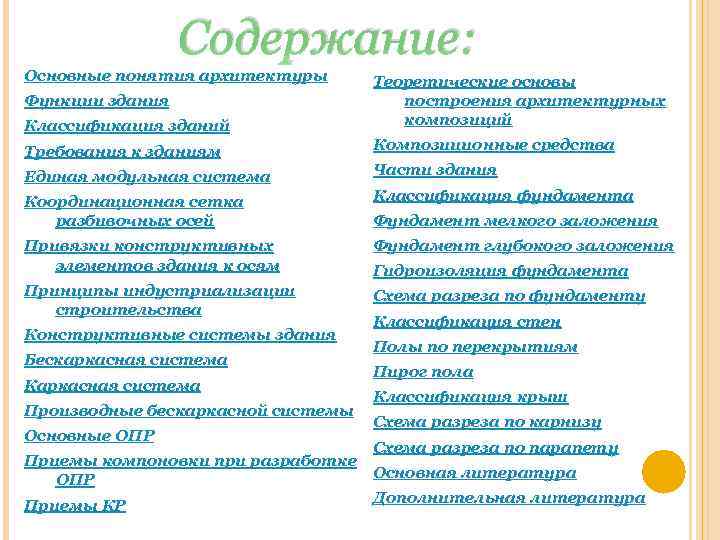

Содержание: Основные понятия архитектуры Классификация зданий Теоретические основы построения архитектурных композиций Требования к зданиям Композиционные средства Единая модульная система Части здания Координационная сетка разбивочных осей Классификация фундамента Привязки конструктивных элементов здания к осям Фундамент глубокого заложения Принципы индустриализации строительства Схема разреза по фундаменту Функции здания Конструктивные системы здания Бескаркасная система Каркасная система Производные бескаркасной системы Основные ОПР Приемы компоновки при разработке ОПР Приемы КР Фундамент мелкого заложения Гидроизоляция фундамента Классификация стен Полы по перекрытиям Пирог пола Классификация крыш Схема разреза по карнизу Схема разреза по парапету Основная литература Дополнительная литература

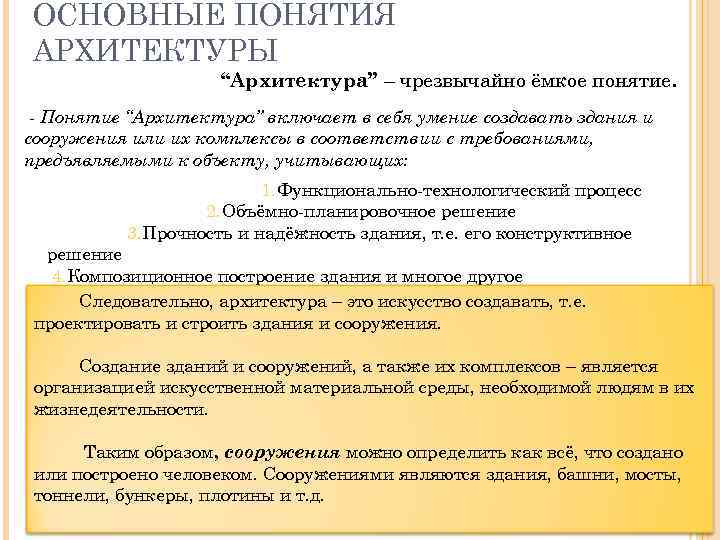

ОСНОВНЫЕ ПОНЯТИЯ АРХИТЕКТУРЫ “Архитектура” – чрезвычайно ёмкое понятие. - Понятие “Архитектура” включает в себя умение создавать здания и сооружения или их комплексы в соответствии с требованиями, предъявляемыми к объекту, учитывающих: 1. Функционально-технологический процесс 2. Объёмно-планировочное решение 3. Прочность и надёжность здания, т. е. его конструктивное решение 4. Композиционное построение здания и многое другое Следовательно, архитектура – это искусство создавать, т. е. проектировать и строить здания и сооружения. Создание зданий и сооружений, а также их комплексов – является организацией искусственной материальной среды, необходимой людям в их жизнедеятельности. Таким образом, сооружения можно определить как всё, что создано или построено человеком. Сооружениями являются здания, башни, мосты, тоннели, бункеры, плотины и т. д.
ФУНКЦИИ ЗДАНИЯ Здания – это сооружения, в которых созданы помещения различного назначения, необходимые для многосторонней деятельности человека: - для проживания; - для работы; - для отдыха; - для развлечения; - для учёбы; - и многих других функций. Значит главная задача здания – создание оптимальной искусственной среды для пребывания в ней человека.

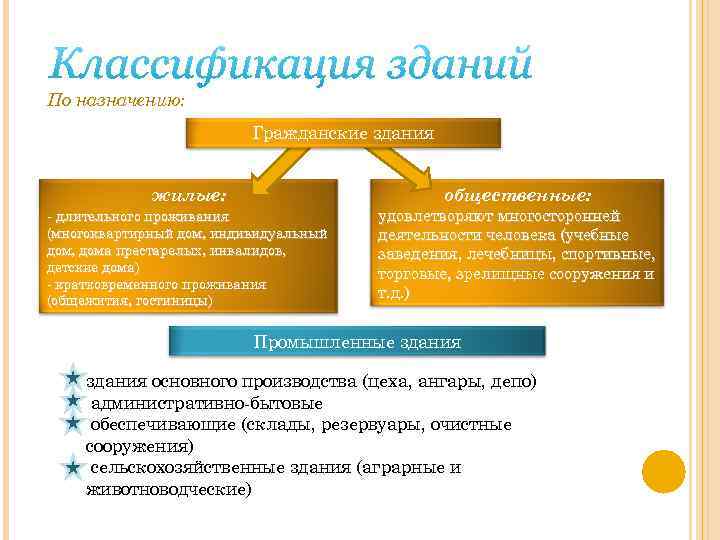

По назначению: Гражданские здания жилые: - длительного проживания общественные: (многоквартирный дом, индивидуальный дом, дома престарелых, инвалидов, детские дома) - кратковременного проживания (общежития, гостиницы) удовлетворяют многосторонней деятельности человека (учебные заведения, лечебницы, спортивные, торговые, зрелищные сооружения и т. д. ) Промышленные здания основного производства (цеха, ангары, депо) административно-бытовые обеспечивающие (склады, резервуары, очистные сооружения) сельскохозяйственные здания (аграрные и животноводческие)

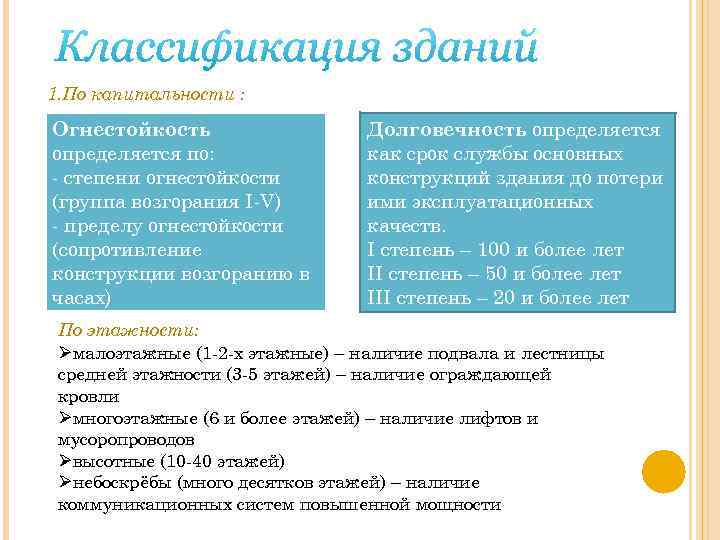

1. По капитальности : Огнестойкость определяется по: - степени огнестойкости (группа возгорания I-V) - пределу огнестойкости (сопротивление конструкции возгоранию в часах) Долговечность определяется как срок службы основных конструкций здания до потери ими эксплуатационных качеств. I степень – 100 и более лет II степень – 50 и более лет III степень – 20 и более лет По этажности: Øмалоэтажные (1 -2 -х этажные) – наличие подвала и лестницы средней этажности (3 -5 этажей) – наличие ограждающей кровли Øмногоэтажные (6 и более этажей) – наличие лифтов и мусоропроводов Øвысотные (10 -40 этажей) Øнебоскрёбы (много десятков этажей) – наличие коммуникационных систем повышенной мощности

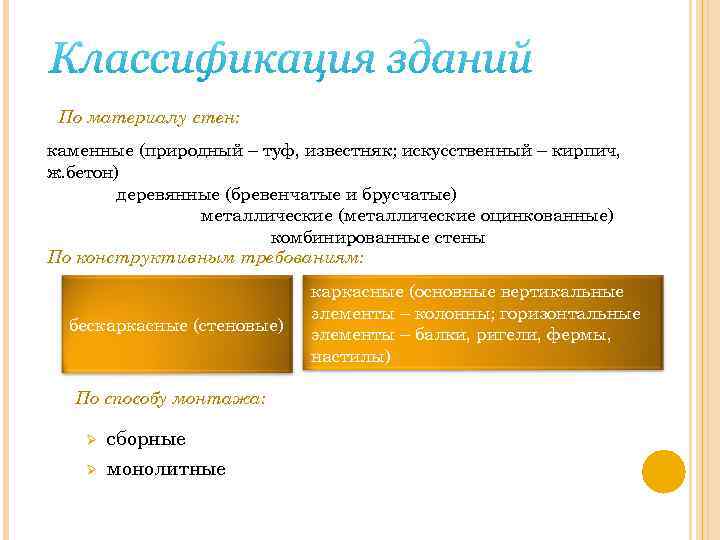

По материалу стен: каменные (природный – туф, известняк; искусственный – кирпич, ж. бетон) деревянные (бревенчатые и брусчатые) металлические (металлические оцинкованные) комбинированные стены По конструктивным требованиям: бескаркасные (стеновые) По способу монтажа: Ø Ø сборные монолитные каркасные (основные вертикальные элементы – колонны; горизонтальные элементы – балки, ригели, фермы, настилы)
ТРЕБОВАНИЯ К ЗДАНИЯМ 1)ФУНКЦИОНАЛЬНО-ТЕХНОЛОГИЧЕСКОЕ УДОБСТВО Обед енны й зал Моечная 1. Процесс приготовления пищи Вестибюль, холл Кухня Раздаточная Это оптимальная организация функционального процесса для гражданских зданий или технологического процесса для промышленных зданий. Раздаточная, склады Схема двух функционального здания на примере кафе-столовой 2. Процесс приёма пищи Рис. 1 а
Администрация Дежурный по станции Комнаты отдыха Милиция Проход для отъезжающих пассажиров Функциональная схема вокзала транзитного типа Проход для прибывших пассажиров 1)ФУНКЦИОНАЛЬНО-ТЕХНОЛОГИЧЕСКОЕ УДОБСТВО Зал ожидания Буфет Кассы Пригородные Привокзальная площадь Рис. 1 б Дальнего след.

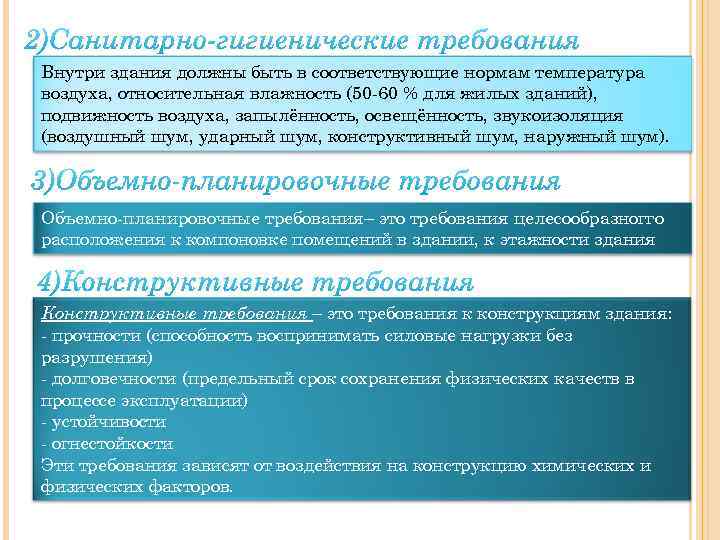

Внутри здания должны быть в соответствующие нормам температура воздуха, относительная влажность (50 -60 % для жилых зданий), подвижность воздуха, запылённость, освещённость, звукоизоляция (воздушный шум, ударный шум, конструктивный шум, наружный шум). Объемно-планировочные требования– это требования целесообразногго расположения к компоновке помещений в здании, к этажности здания Конструктивные требования – это требования к конструкциям здания: - прочности (способность воспринимать силовые нагрузки без разрушения) - долговечности (предельный срок сохранения физических качеств в процессе эксплуатации) - устойчивости - огнестойкости Эти требования зависят от воздействия на конструкцию химических и физических факторов.

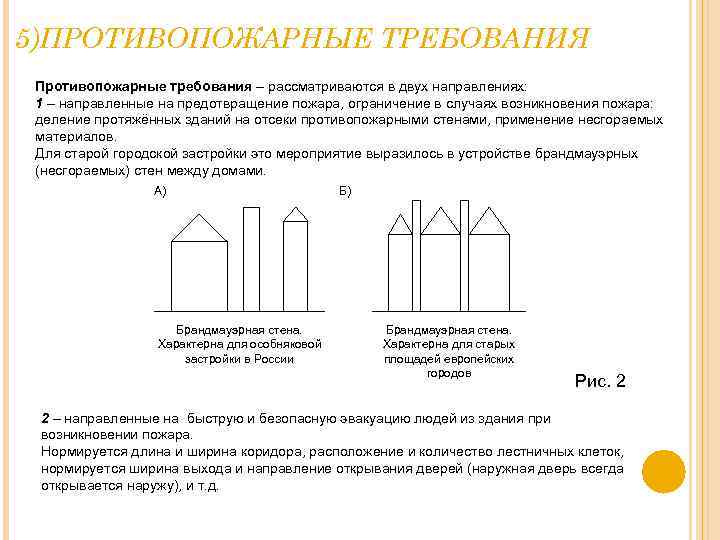

5)ПРОТИВОПОЖАРНЫЕ ТРЕБОВАНИЯ Противопожарные требования – рассматриваются в двух направлениях: 1 – направленные на предотвращение пожара, ограничение в случаях возникновения пожара: деление протяжённых зданий на отсеки противопожарными стенами, применение несгораемых материалов. Для старой городской застройки это мероприятие выразилось в устройстве брандмауэрных (несгораемых) стен между домами. А) Брандмауэрная стена. Характерна для особняковой застройки в России Б) Брандмауэрная стена. Характерна для старых площадей европейских городов Рис. 2 2 – направленные на быструю и безопасную эвакуацию людей из здания при возникновении пожара. Нормируется длина и ширина коридора, расположение и количество лестничных клеток, нормируется ширина выхода и направление открывания дверей (наружная дверь всегда открывается наружу), и т. д.

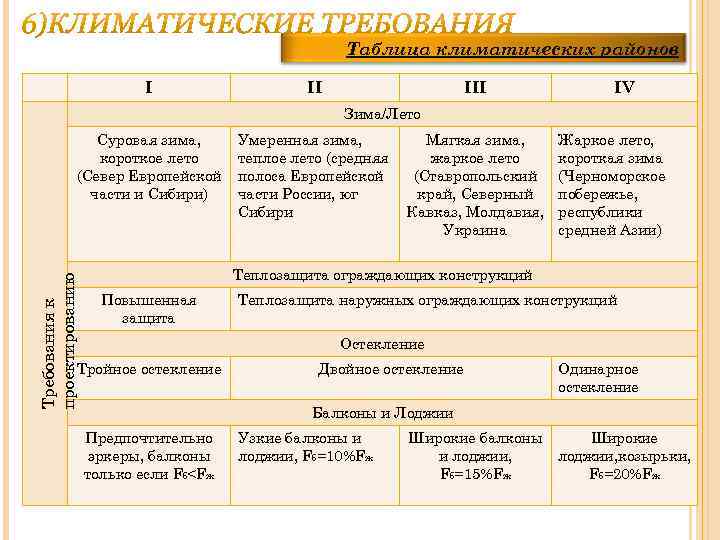

Таблица климатических районов I II IV Зима/Лето Требования к проектированию Суровая зима, короткое лето (Север Европейской части и Сибири) Умеренная зима, теплое лето (средняя полоса Европейской части России, юг Сибири Мягкая зима, жаркое лето (Ставропольский край, Северный Кавказ, Молдавия, Украина Жаркое лето, короткая зима (Черноморское побережье, республики средней Азии) Теплозащита ограждающих конструкций Повышенная защита Теплозащита наружных ограждающих конструкций Остекление Тройное остекление Двойное остекление Одинарное остекление Балконы и Лоджии Предпочтительно эркеры, балконы только если Fб<Fж Узкие балконы и лоджии, Fб=10%Fж Широкие балконы и лоджии, Fб=15%Fж Широкие лоджии, козырьки, Fб=20%Fж

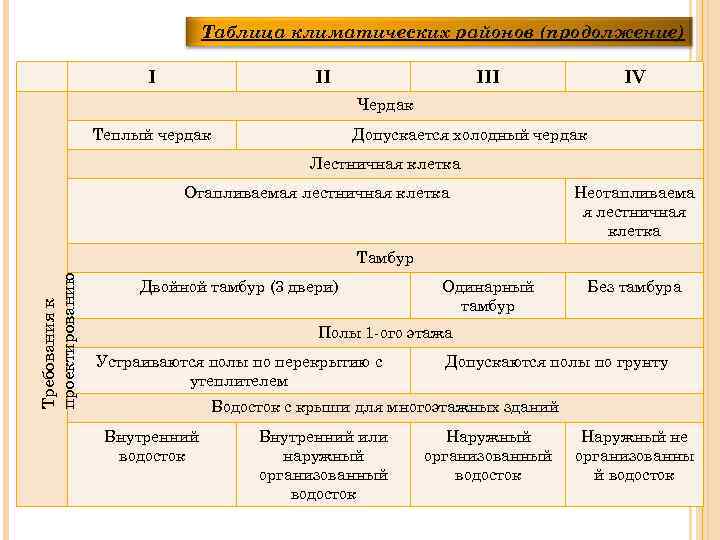

Таблица климатических районов (продолжение) I II IV Чердак Теплый чердак Допускается холодный чердак Лестничная клетка Отапливаемая лестничная клетка Неотапливаема я лестничная клетка Требования к проектированию Тамбур Двойной тамбур (3 двери) Одинарный тамбур Без тамбура Полы 1 -ого этажа Устраиваются полы по перекрытию с утеплителем Допускаются полы по грунту Водосток с крыши для многоэтажных зданий Внутренний водосток Внутренний или наружный организованный водосток Наружный не организованны й водосток

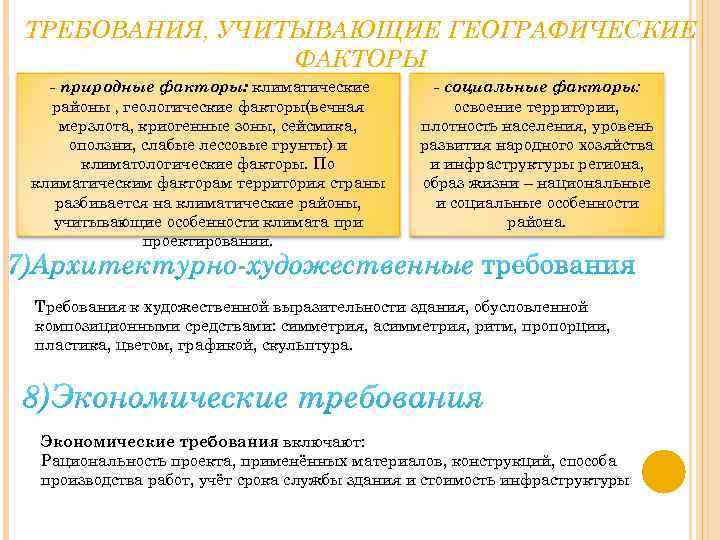

ТРЕБОВАНИЯ, УЧИТЫВАЮЩИЕ ГЕОГРАФИЧЕСКИЕ ФАКТОРЫ - природные факторы: климатические районы , геологические факторы(вечная мерзлота, криогенные зоны, сейсмика, оползни, слабые лессовые грунты) и климатологические факторы. По климатическим факторам территория страны разбивается на климатические районы, учитывающие особенности климата при проектировании. - социальные факторы: освоение территории, плотность населения, уровень развития народного хозяйства и инфраструктуры региона, образ жизни – национальные и социальные особенности района. Требования к художественной выразительности здания, обусловленной композиционными средствами: симметрия, асимметрия, ритм, пропорции, пластика, цветом, графикой, скульптура. Экономические требования включают: Рациональность проекта, применённых материалов, конструкций, способа производства работ, учёт срока службы здания и стоимость инфраструктуры

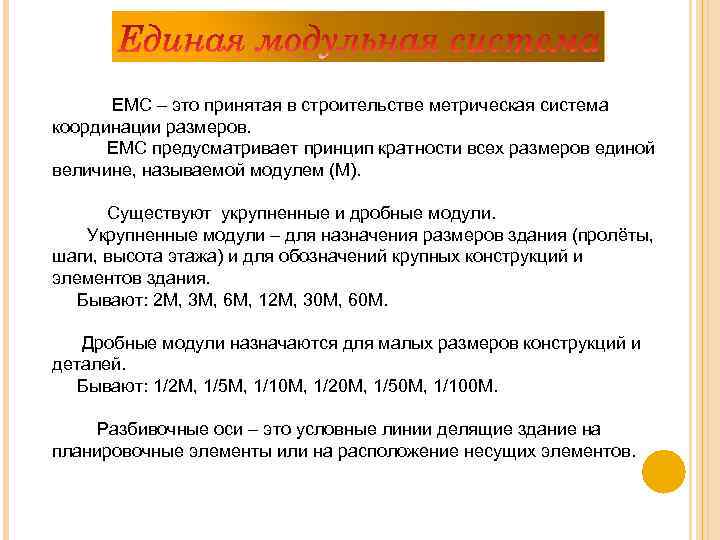

ЕМС – это принятая в строительстве метрическая система координации размеров. ЕМС предусматривает принцип кратности всех размеров единой величине, называемой модулем (М). Существуют укрупненные и дробные модули. Укрупненные модули – для назначения размеров здания (пролёты, шаги, высота этажа) и для обозначений крупных конструкций и элементов здания. Бывают: 2 М, 3 М, 6 М, 12 М, 30 М, 60 М. Дробные модули назначаются для малых размеров конструкций и деталей. Бывают: 1/2 М, 1/5 М, 1/10 М, 1/20 М, 1/50 М, 1/100 М. Разбивочные оси – это условные линии делящие здание на планировочные элементы или на расположение несущих элементов.
Координационная сетка разбивочных осей Разбивочные оси нумеруются снизу и сверху Вертикальные – цифрами, Горизонтальные – буквами В Пролет Б А Шаг 1 2 3 4 5 6

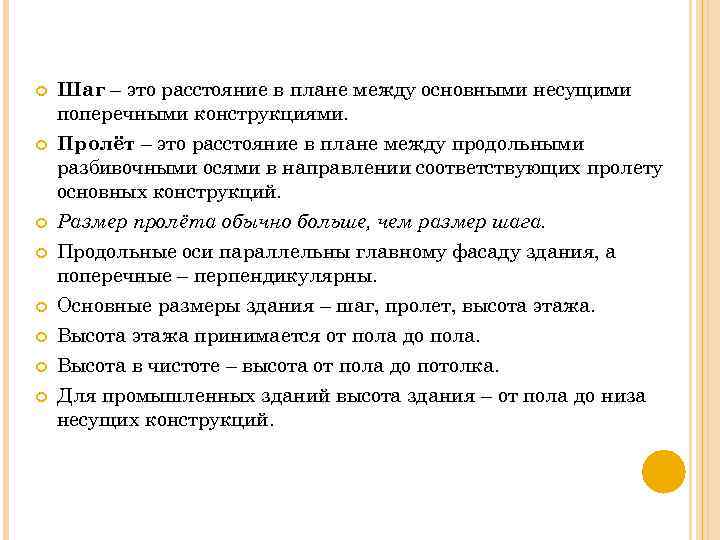

Шаг – это расстояние в плане между основными несущими поперечными конструкциями. Пролёт – это расстояние в плане между продольными разбивочными осями в направлении соответствующих пролету основных конструкций. Размер пролёта обычно больше, чем размер шага. Продольные оси параллельны главному фасаду здания, а поперечные – перпендикулярны. Основные размеры здания – шаг, пролет, высота этажа. Высота этажа принимается от пола до пола. Высота в чистоте – высота от пола до потолка. Для промышленных зданий высота здания – от пола до низа несущих конструкций.
ОСНОВНЫЕ КООРДИНАЦИОННЫЕ РАЗМЕРЫ Номинальные размеры – это размеры между осями или условными гранями элементов. v Номинальные размеры всегда равны модульному значению. Конструктивные размеры – проектные размеры элементов здания, (деталей, оборудования и др. строительных элементов) отличающихся от номинальных величиной нормированного зазора. v Пример: на рисунке это размер « 5980» Натуральный (фактический) размер элемента – это реальный размер конструкции, изготовленной на заводе, который отличается от конструктивных размеров величиной установленного допуска (брака). v Пролет Б Фермы Балки 5980 Ригели 40 А Шаг=6000 1 2 3 4 5 6
Привязка – это расстояние от модульной координационной оси до грани или геометрической оси конструктивного элемента Принципы привязок 1. Для бескаркасных зданий а) внутренняя несущая стена Плита перекрытия Привязка по геометрическому центру стены
Принципы привязок б) Наружная ненесущая стена имеет нулевую привязку. Нулевая привязка проходит по внутренней или наружной грани наружной стены я я и та рыт и Пл рек пе а а – толщина стены
Принципы привязок в) наружная несущая стена Ось проходит по грани видимой конструкции Невидимая конструкция (стена) привязывается к видимой на величину . Величина зависит от плотности материала. Для железобетона =10 см, Для кирпича и дерева =20 см. Б пп 1 пп 2 А 1 2 3
Принципы привязок 2. Для каркасных зданий (только основные) в) а) привязка идет по геометрическому центру колонны В а) колонна Б а а/2 Б б) а/2 А 1 2 3 а/2 а 3 б) Привязка наружной колонны бывает центральная (б) и нулевая (в) а/2 5 4 в) а Наружная стена А В Наружная стена а 4 2
Принципы индустриализации строительства Ø Типизация (греч. tipus – образец) – это техническое направление в строительстве, позволяющее многократно осуществлять строительство зданий и сооружений, изготовление конструкций и деталей на основе специально разработанных (образцовых) проектов с применением унифицированных и стандартных ОПР(объемно-планировочных решений и КР(конструктивных решений). С учётом современных технологических и экономических показателей типовые проекты привязываются для разных климатических районов в зависимости от температуры, влажности, ветрового напора, количества снеговых осадков и толщина грунтов, а так же от наличия местных строительных материалов. Это основной принцип для 60 -х, 70 -х годов.
Принципы индустриализации строительства Ø Теперь основным принципом индустриализации считается унификация. Ø Унификация – это установление целесообразной однотипности ОПР и КР зданий и сооружений, строительных конструкций деталей и оборудования с целью сокращения типоразмеров и обеспечения взаимозаменяемости деталей. Стандартизация – это установление и применение определенных правил с целью упорядочения деятельности в определенной области строительства. (Свод нормативных документов в строительстве – СНи. П, СП, ГОСТ) Ø Ø На современном этапе индустриализация строительства начинает осуществляться за счет автоматизации строительного производства.

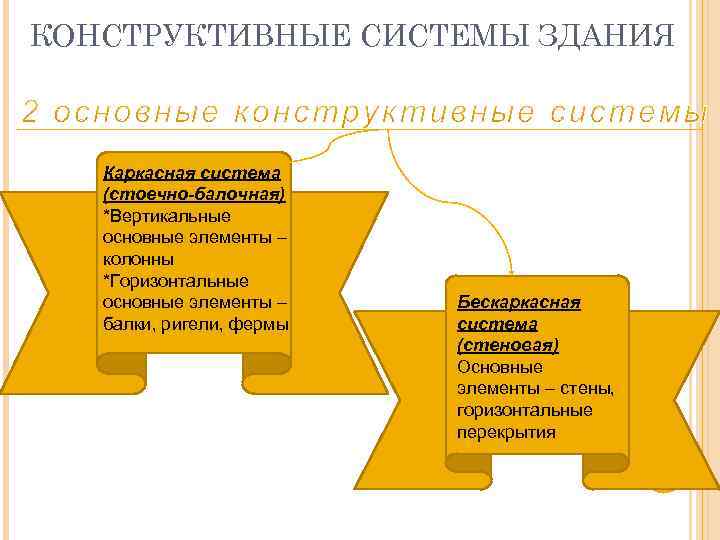

КОНСТРУКТИВНЫЕ СИСТЕМЫ ЗДАНИЯ Каркасная система (стоечно-балочная) *Вертикальные основные элементы – колонны *Горизонтальные основные элементы – балки, ригели, фермы Бескаркасная система (стеновая) Основные элементы – стены, горизонтальные перекрытия
Имеет 3 схемы расположения несущих стен В 1. С продольными несущими стенами, Продольные несущие стены - стены параллельные фасаду Б А 1 Фасад 2
2. С поперечными несущими стенам Поперечные несущие стены – стены перпендикулярными фасаду Б А 1 2 3 Фасад 4 5
пп 2 пп 1 В 3. С перекрёстными несущими стенами Б А 1 2 3 Фасад 4
С поперечным расположением балок наиболее распространенная схема в каркасной системе Г В А Пролёт Б Шаг 1 2 3 4 5 6 7 8 Схема с продольным расположением ригеля используется редко

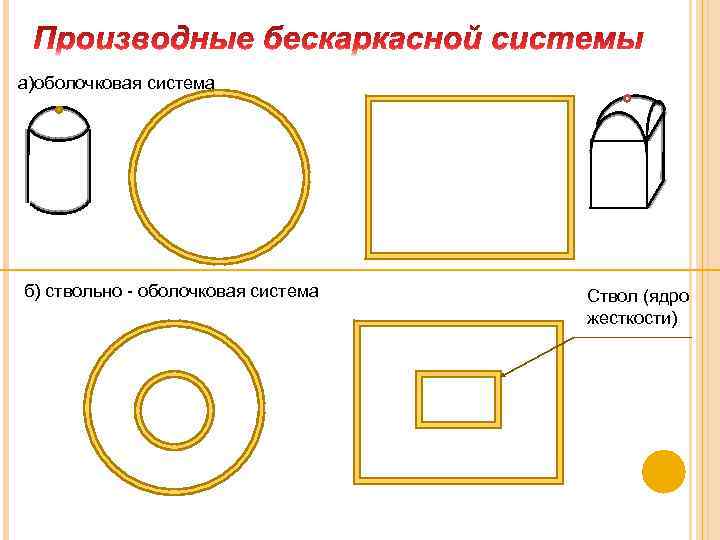

а)оболочковая система б) ствольно - оболочковая система Ствол (ядро жесткости)

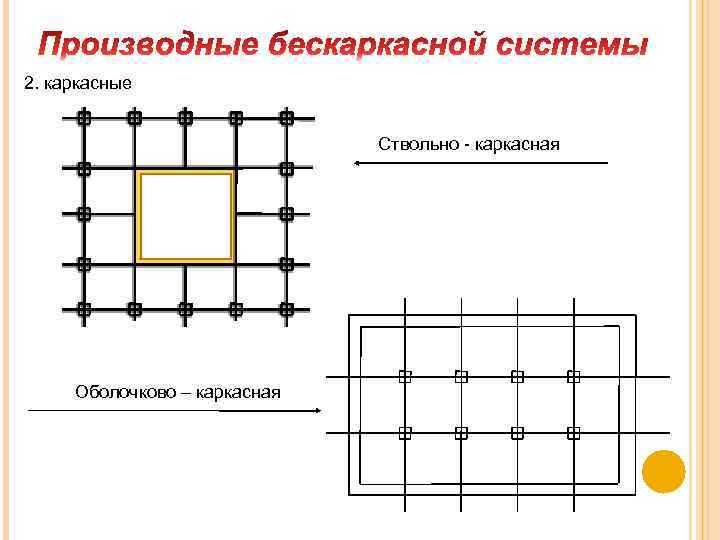

2. каркасные Ствольно - каркасная Оболочково – каркасная
3. Неполный каркас Наружный каркас с внутренней несущей стеной С наружными несущими стенами и внутренним каркасом
Основные объемно-планировочные решения 1. Коридорная система – это система помещений, связанных между собой через коридор: а)собственно-коридорная система б)галерейная система в)коридорно-кольцевая система а) окно коридор Помещения окно
Основные объемно-планировочные решения Область применения – гостиницы, общежития, больницы, поликлиники, институт помещения б) коридор
Основные объемно-планировочные решения в) коридор Область применения – поликлиника, больница, административные здания Помещения по способу их связи между собой могут быть непроходными (изолированными) или проходными (неизолированными). Непроходные помещения сообщаются между собой с помощью коммуникационных помещений: коридора, лестничной клетки и др.
Основные объемно-планировочные решения 2. Анфиладная система – это такая система помещений, связанных между собой непосредственно (т. е. без коридоров). Система смежных комнат. Применяется на конвеерном проиводстве. Замкнутая анфилада Применяется: баня, отель, особняк, музей.
Основные объемно-планировочные решения 3. Зальная система – это система помещений, когда есть главное большое помещение. План кинотеатра План цирка Зверинец Закулисное помещение Зал Арена С/у Буфет Фойе С/у Кассы Применение: зрелищные и выставочные залы
Основные объемно-планировочные решения 3. Секционная система – это такая система, когда все помещения связаны между собой одной вертикальной коммуникацией. Применение: многоквартирные, жилые дома 2 1 3 4
Основные объемно-планировочные решения 3. Смешанная система – это такая система, когда в здании есть 2 или более систем ОПР. Для многофункциональных зданий Клубная часть Зрелищная часть Буфет С/у Фойе Касс ы

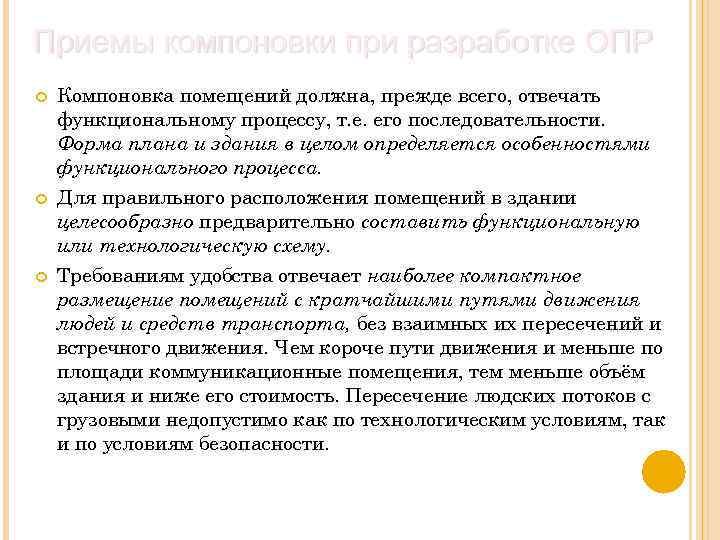

Приемы компоновки при разработке ОПР Компоновка помещений должна, прежде всего, отвечать функциональному процессу, т. е. его последовательности. Форма плана и здания в целом определяется особенностями функционального процесса. Для правильного расположения помещений в здании целесообразно предварительно составить функциональную или технологическую схему. Требованиям удобства отвечает наиболее компактное размещение помещений с кратчайшими путями движения людей и средств транспорта, без взаимных их пересечений и встречного движения. Чем короче пути движения и меньше по площади коммуникационные помещения, тем меньше объём здания и ниже его стоимость. Пересечение людских потоков с грузовыми недопустимо как по технологическим условиям, так и по условиям безопасности.

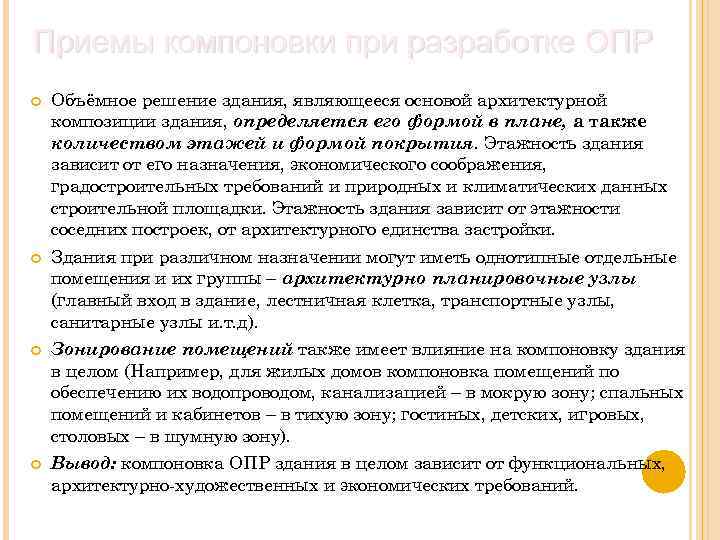

Приемы компоновки при разработке ОПР Объёмное решение здания, являющееся основой архитектурной композиции здания, определяется его формой в плане, а также количеством этажей и формой покрытия. Этажность здания зависит от его назначения, экономического соображения, градостроительных требований и природных и климатических данных строительной площадки. Этажность здания зависит от этажности соседних построек, от архитектурного единства застройки. Здания при различном назначении могут иметь однотипные отдельные помещения и их группы – архитектурно планировочные узлы (главный вход в здание, лестничная клетка, транспортные узлы, санитарные узлы и. т. д). Зонирование помещений также имеет влияние на компоновку здания в целом (Например, для жилых домов компоновка помещений по обеспечению их водопроводом, канализацией – в мокрую зону; спальных помещений и кабинетов – в тихую зону; гостиных, детских, игровых, столовых – в шумную зону). Вывод: компоновка ОПР здания в целом зависит от функциональных, архитектурно-художественных и экономических требований.

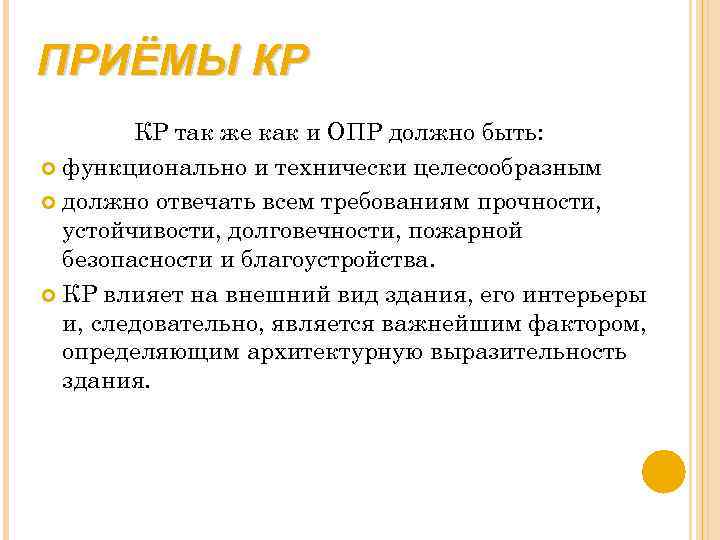

ПРИЁМЫ КР КР так же как и ОПР должно быть: функционально и технически целесообразным должно отвечать всем требованиям прочности, устойчивости, долговечности, пожарной безопасности и благоустройства. КР влияет на внешний вид здания, его интерьеры и, следовательно, является важнейшим фактором, определяющим архитектурную выразительность здания.
Теоретические основы построения архитектурных композиций 1. Центрическая композиция предполагает наличие центрального объёма, около которого группируются одинаковые по размеру соподчинённые объёмы. Центрическая композиция не имеет главного фасада и может восприниматься со всех сторон (цирк, крытый рынок). Общий вид Квадратная в плане Круглая в плане План

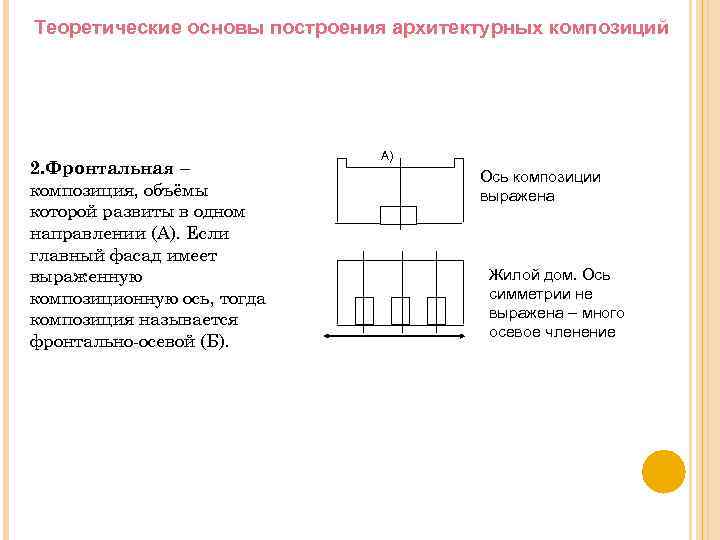

Теоретические основы построения архитектурных композиций 2. Фронтальная – композиция, объёмы которой развиты в одном направлении (А). Если главный фасад имеет выраженную композиционную ось, тогда композиция называется фронтально-осевой (Б). А) Ось композиции выражена Жилой дом. Ось симметрии не выражена – много осевое членение
3. свободная композиция – не подчинена строгим геометрическим закономерностям. Различные между собой объёмы (по размерам и формам) сочетаются между собой, следуя наиболее удобной функциональной связи между помещениями. 4. особый вид сложных объёмных композиций представляют композиции комплексов зданий, в которых в качестве компонентов выступают не отдельные слагающие здание объёмы, а сами здания. Специфика закономерностей их построения составляет один из разделов градостроительства – теории и практики застройки городов. Москва-сити
Теоретические основы построения архитектурных композиций 5. Глубинная композиция развита в направлении перпендикулярном к фронту здания. Такие композиции характерны для зданий с продольно осевым построением внутренних пространств (напр. театров). 6. Высотная композиция аналогично глубинной развивается в одном направлении но не в глубину а в высоту Часто применяется сочетание различных композиционных приёмов (высотные с центрическими, глубинные с фронтальными) Соотношение основных размеров здания по вертикали или горизонтали определяет высотный или горизонтально-протяжённый характер композиции. В высотных композициях вертикальный размер преобладает над горизонтальным.

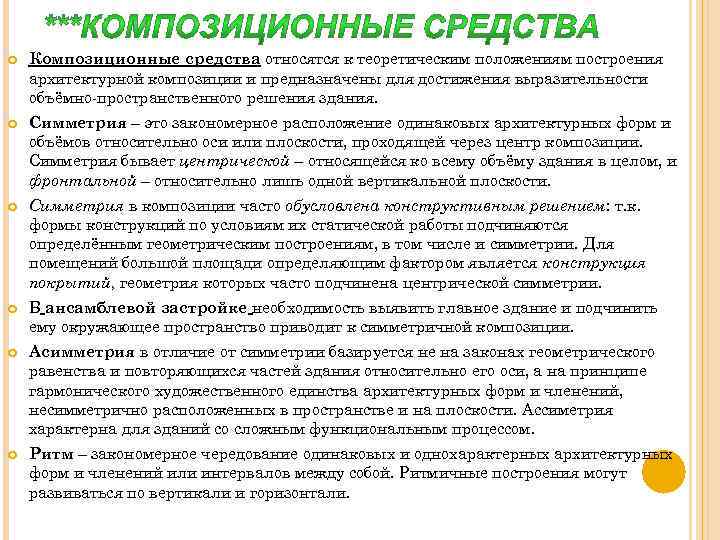

Композиционные средства относятся к теоретическим положениям построения архитектурной композиции и предназначены для достижения выразительности объёмно-пространственного решения здания. Симметрия – это закономерное расположение одинаковых архитектурных форм и объёмов относительно оси или плоскости, проходящей через центр композиции. Симметрия бывает центрической – относящейся ко всему объёму здания в целом, и фронтальной – относительно лишь одной вертикальной плоскости. Симметрия в композиции часто обусловлена конструктивным решением: т. к. формы конструкций по условиям их статической работы подчиняются определённым геометрическим построениям, в том числе и симметрии. Для помещений большой площади определяющим фактором является конструкция покрытий, геометрия которых часто подчинена центрической симметрии. В ансамблевой застройке необходимость выявить главное здание и подчинить ему окружающее пространство приводит к симметричной композиции. Асимметрия в отличие от симметрии базируется не на законах геометрического равенства и повторяющихся частей здания относительно его оси, а на принципе гармонического художественного единства архитектурных форм и членений, несимметрично расположенных в пространстве и на плоскости. Ассиметрия характерна для зданий со сложным функциональным процессом. Ритм – закономерное чередование одинаковых и однохарактерных архитектурных форм и членений или интервалов между собой. Ритмичные построения могут развиваться по вертикали и горизонтали.

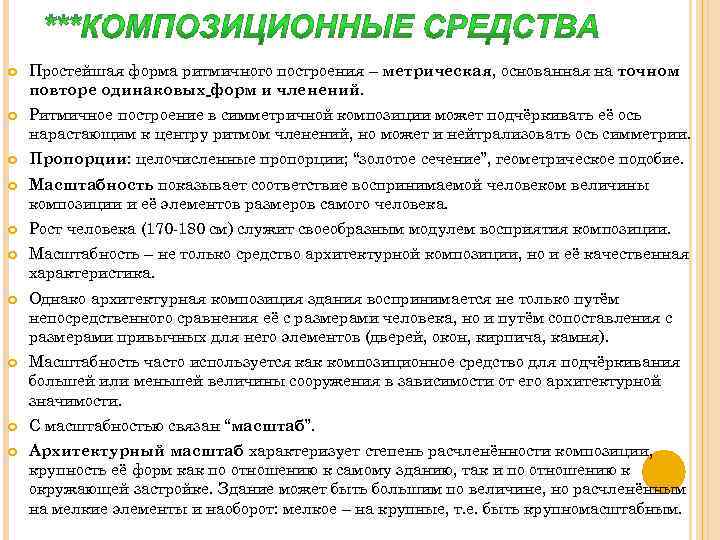

Простейшая форма ритмичного построения – метрическая, основанная на точном повторе одинаковых форм и членений. Ритмичное построение в симметричной композиции может подчёркивать её ось нарастающим к центру ритмом членений, но может и нейтрализовать ось симметрии. Пропорции: целочисленные пропорции; “золотое сечение”, геометрическое подобие. Масштабность показывает соответствие воспринимаемой человеком величины композиции и её элементов размеров самого человека. Рост человека (170 -180 см) служит своеобразным модулем восприятия композиции. Масштабность – не только средство архитектурной композиции, но и её качественная характеристика. Однако архитектурная композиция здания воспринимается не только путём непосредственного сравнения её с размерами человека, но и путём сопоставления с размерами привычных для него элементов (дверей, окон, кирпича, камня). Масштабность часто используется как композиционное средство для подчёркивания большей или меньшей величины сооружения в зависимости от его архитектурной значимости. С масштабностью связан “масштаб”. Архитектурный масштаб характеризует степень расчленённости композиции, крупность её форм как по отношению к самому зданию, так и по отношению к окружающей застройке. Здание может быть большим по величине, но расчленённым на мелкие элементы и наоборот: мелкое – на крупные, т. е. быть крупномасштабным.

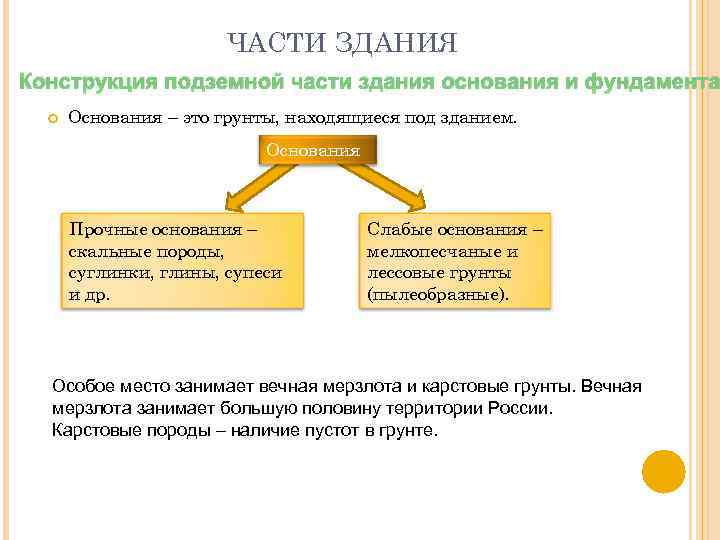

ЧАСТИ ЗДАНИЯ Конструкция подземной части здания основания и фундамента Основания – это грунты, находящиеся под зданием. Основания Прочные основания – скальные породы, суглинки, глины, супеси и др. Слабые основания – мелкопесчаные и лессовые грунты (пылеобразные). Особое место занимает вечная мерзлота и карстовые грунты. Вечная мерзлота занимает большую половину территории России. Карстовые породы – наличие пустот в грунте.

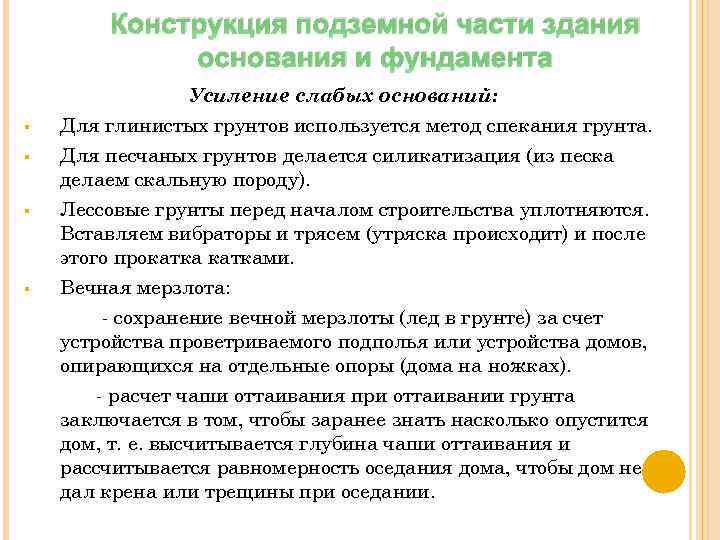

Конструкция подземной части здания основания и фундамента Усиление слабых оснований: § Для глинистых грунтов используется метод спекания грунта. § Для песчаных грунтов делается силикатизация (из песка делаем скальную породу). Лессовые грунты перед началом строительства уплотняются. Вставляем вибраторы и трясем (утряска происходит) и после этого прокатками. Вечная мерзлота: - сохранение вечной мерзлоты (лед в грунте) за счет устройства проветриваемого подполья или устройства домов, опирающихся на отдельные опоры (дома на ножках). - расчет чаши оттаивания при оттаивании грунта заключается в том, чтобы заранее знать насколько опустится дом, т. е. высчитывается глубина чаши оттаивания и рассчитывается равномерность оседания дома, чтобы дом не дал крена или трещины при оседании. § §

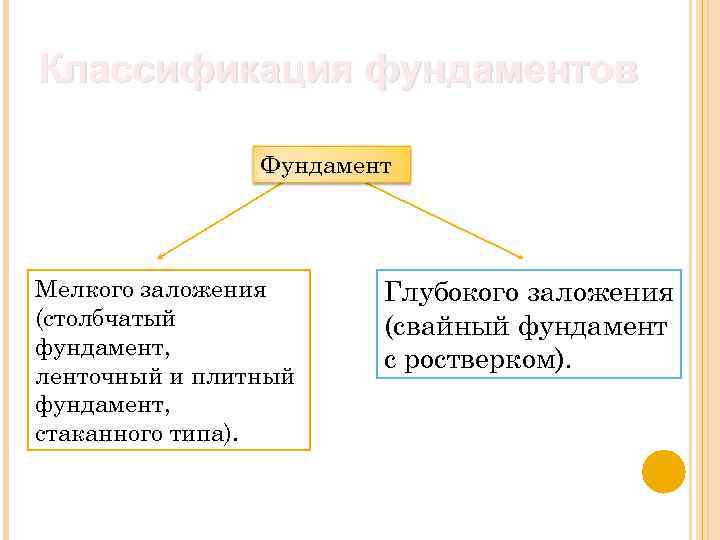

Классификация фундаментов Фундамент Мелкого заложения (столбчатый фундамент, ленточный и плитный фундамент, стаканного типа). Глубокого заложения (свайный фундамент с ростверком).

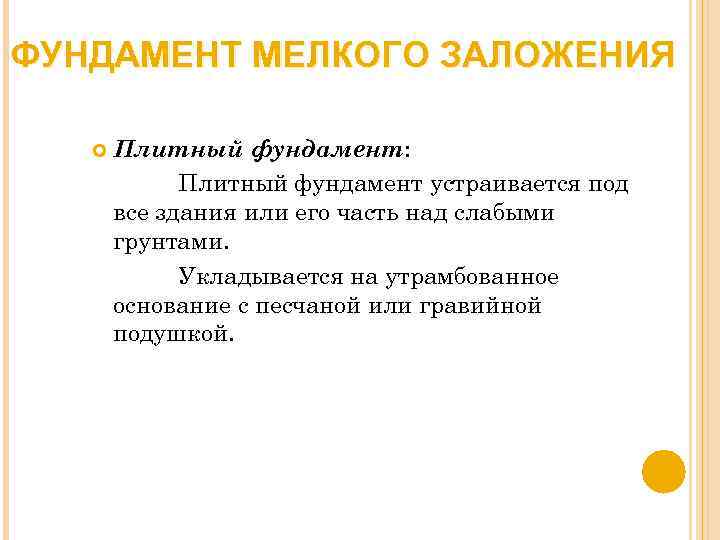

ФУНДАМЕНТ МЕЛКОГО ЗАЛОЖЕНИЯ Плитный фундамент: Плитный фундамент устраивается под все здания или его часть над слабыми грунтами. Укладывается на утрамбованное основание с песчаной или гравийной подушкой.
Фундамент стаканного типа под колонну:

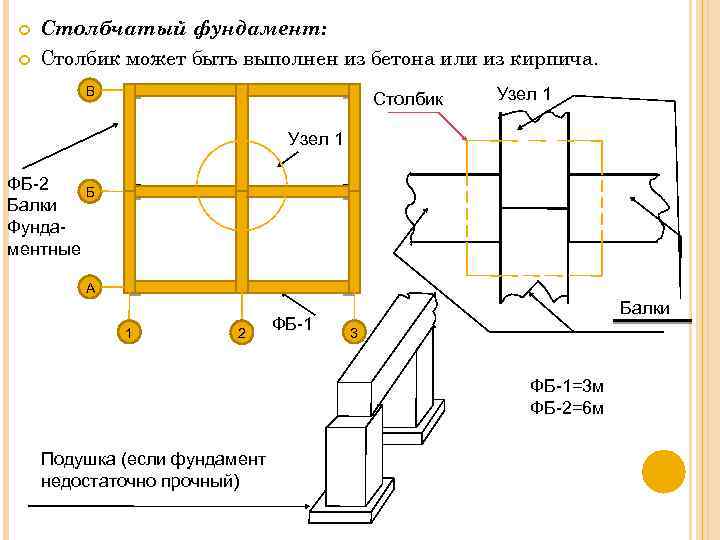

Столбчатый фундамент: Столбик может быть выполнен из бетона или из кирпича. В Столбик Узел 1 ФБ-2 Б Балки Фундаментные А 1 2 ФБ-1 Балки 3 ФБ-1=3 м ФБ-2=6 м Подушка (если фундамент недостаточно прочный)

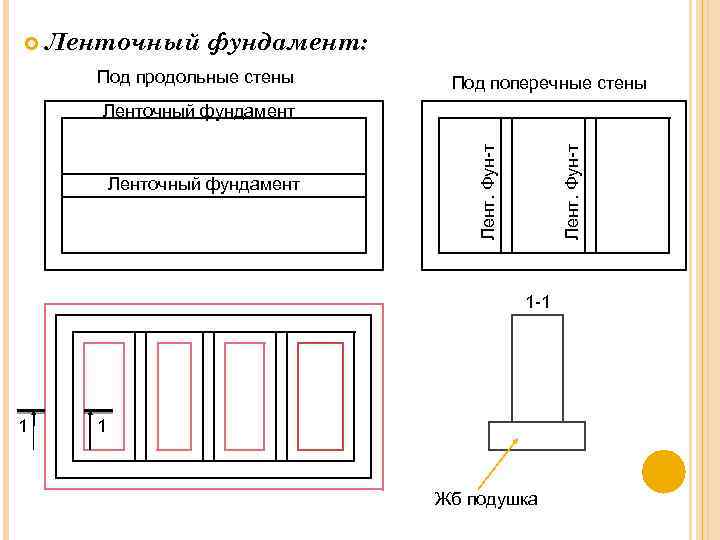

Ленточный фундамент: Под продольные стены Под поперечные стены Лент. Фун-т Ленточный фундамент 1 -1 1 1 Жб подушка

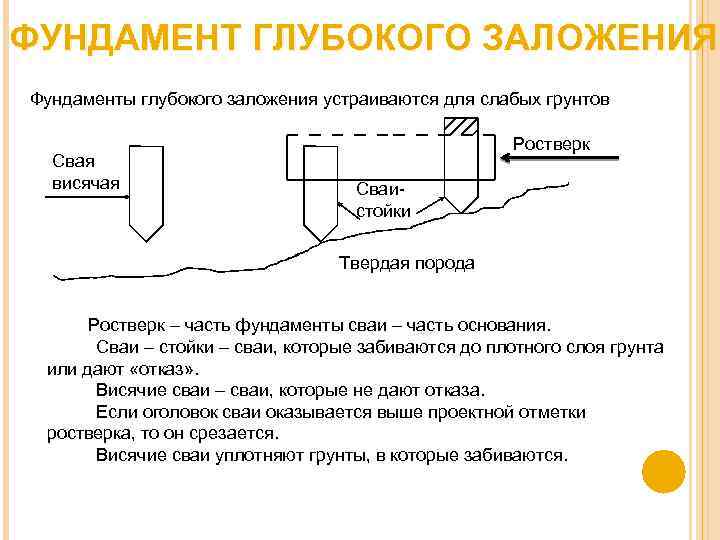

ФУНДАМЕНТ ГЛУБОКОГО ЗАЛОЖЕНИЯ Фундаменты глубокого заложения устраиваются для слабых грунтов Свая висячая Ростверк Сваистойки Твердая порода Ростверк – часть фундаменты сваи – часть основания. Сваи – стойки – сваи, которые забиваются до плотного слоя грунта или дают «отказ» . Висячие сваи – сваи, которые не дают отказа. Если оголовок сваи оказывается выше проектной отметки ростверка, то он срезается. Висячие сваи уплотняют грунты, в которые забиваются.

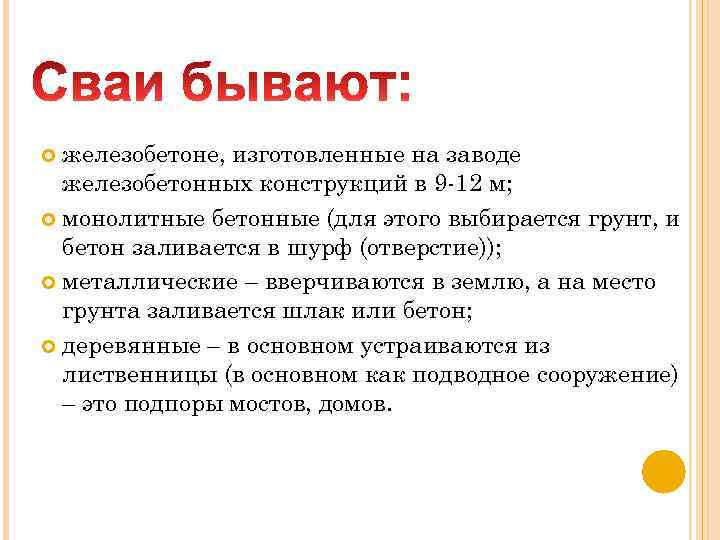

железобетоне, изготовленные на заводе железобетонных конструкций в 9 -12 м; монолитные бетонные (для этого выбирается грунт, и бетон заливается в шурф (отверстие)); металлические – вверчиваются в землю, а на место грунта заливается шлак или бетон; деревянные – в основном устраиваются из лиственницы (в основном как подводное сооружение) – это подпоры мостов, домов.

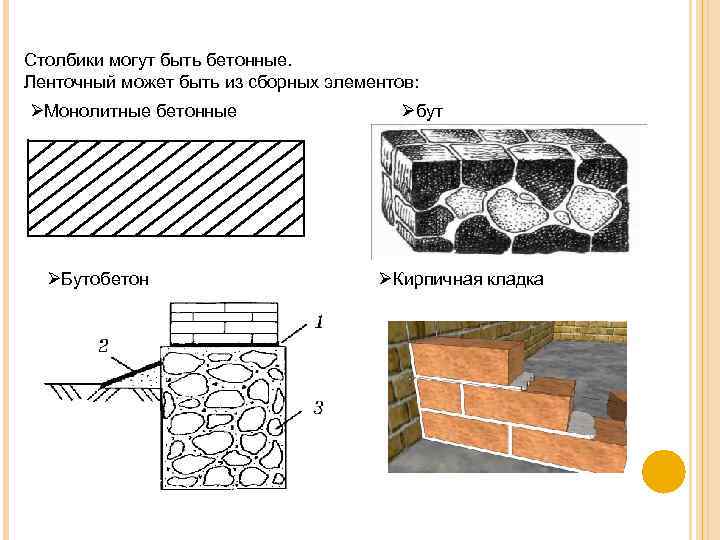

Столбики могут быть бетонные. Ленточный может быть из сборных элементов: ØМонолитные бетонные ØБутобетон Øбут ØКирпичная кладка

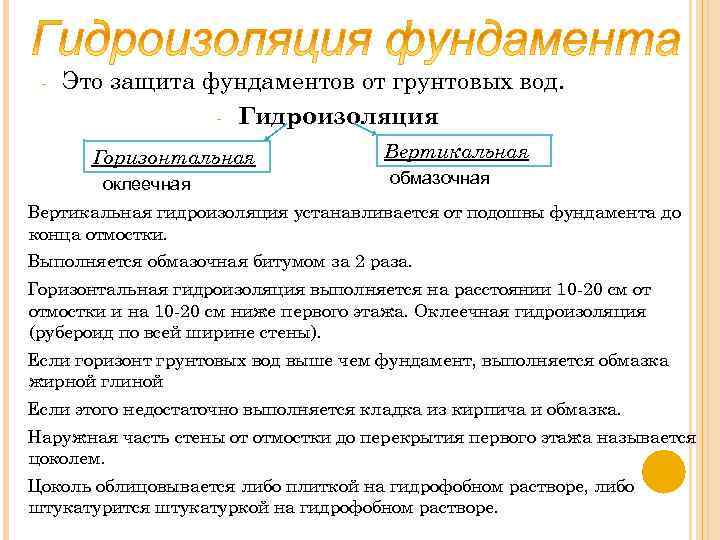

- Это защита фундаментов от грунтовых вод. - Гидроизоляция Горизонтальная оклеечная Вертикальная обмазочная Вертикальная гидроизоляция устанавливается от подошвы фундамента до конца отмостки. Выполняется обмазочная битумом за 2 раза. Горизонтальная гидроизоляция выполняется на расстоянии 10 -20 см от отмостки и на 10 -20 см ниже первого этажа. Оклеечная гидроизоляция (рубероид по всей ширине стены). Если горизонт грунтовых вод выше чем фундамент, выполняется обмазка жирной глиной Если этого недостаточно выполняется кладка из кирпича и обмазка. Наружная часть стены от отмостки до перекрытия первого этажа называется цоколем. Цоколь облицовывается либо плиткой на гидрофобном растворе, либо штукатурится штукатуркой на гидрофобном растворе.
Схема разреза по фундаменту 10 -20 см отм ост ка Продух 10 -20 см Ленточный фундамент Уровень земли Горизонтальная гидроизоляция ж а рен д Глубина заложения Вертикальная гидроизоляция
Схема для ненесущей стены 0. 00 Слезник Продух

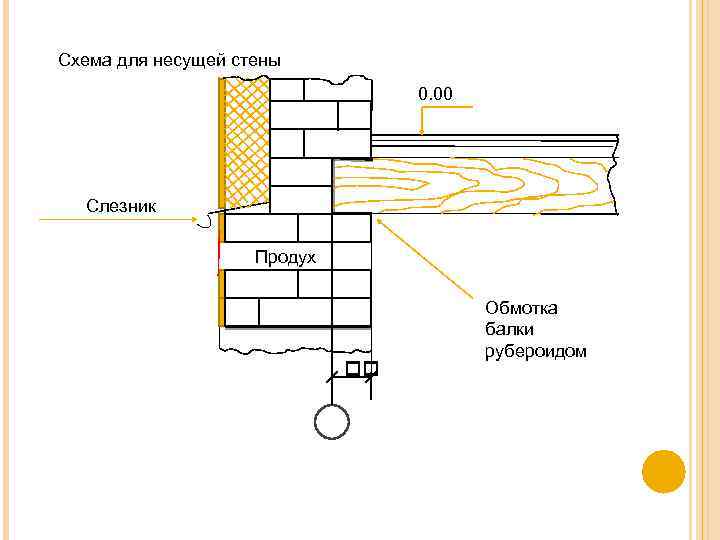

Схема для несущей стены 0. 00 Слезник Продух Обмотка балки рубероидом

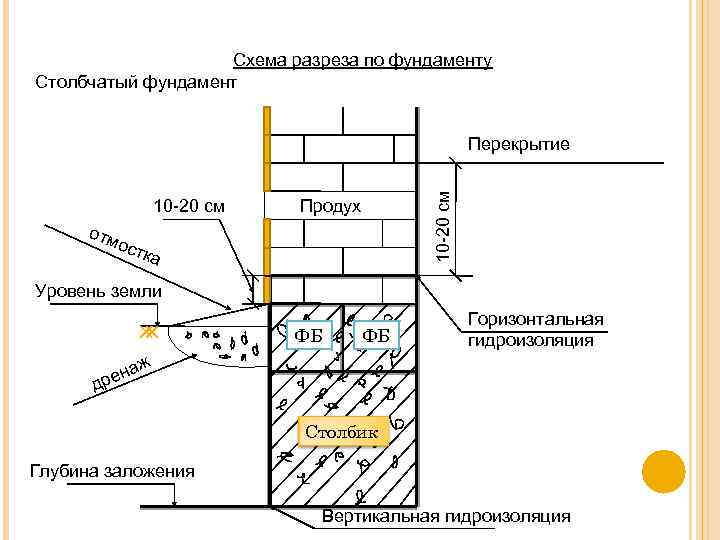

Схема разреза по фундаменту Столбчатый фундамент 10 -20 см отм 10 -20 см Перекрытие Продух ост ка Уровень земли ФБ ФБ Горизонтальная гидроизоляция ж а рен д Столбик Глубина заложения Вертикальная гидроизоляция
Классификация стен По отношению к окружающей среде: Наружные (требующие расчеты на теплоизоляцию, на устойчивость, на долговечность, на сопротивление деформации и на определение огнестойкости). Внутренние (требующие расчеты на звукоизоляцию) По характеру воспринимаемой нагрузки: Несущие стены (воспринимают нагрузку от собственного веса, от опирающихся на них конструкций, от веса снега, ветровая нагрузка, полезная нагрузка) Несущие стены имеют привязку на величину занесения на несущую стену.
Классификация стен Самонесущие стены (воспринимают нагрузку от собственного веса и ветра по всей высоте здания) Ненесущие или навесные и разделительные (воспринимают нагрузку от собственного веса, но в пределах одного этажа): Разделительные – перегородки. Навесные Место сварки по закладным деталям Стеновая панель А Колонна Б
Классификация стен По конструкции самой стены: Бескаркасные стены (слойные и сложные) Каркасные (с несущим каркасом, обшивку и заполнитель). - По способу возведения: Сборные стены (панели, крупные щиты и мелкие элементы (кирпич, брус, мелкие блоки, мелкие камни)). Монолитные стены (только железобетонные, только на строительной площадке). -
Элементы стен - Объемные блоки (как с/у, лифтовые шахты и лестничные клетки). Стеновые панели – это крупные плиты такой толщиты: для бескаркасных несущие панели с поперечным расположением стен. каркасные – наружные стеновые панели. Слабое место – стык панелей. Крупные блоки. 1 2 1 2
Классификация стен Разрезка блоков по стене бывает двух-, трехрядной. 2 -ухрядная рарезка Подоконно-перемычный к о ен т ос пр Подоконно-перемычный 3 -ёхрядная рарезка Подоконно-перемычный о пр к но е ст

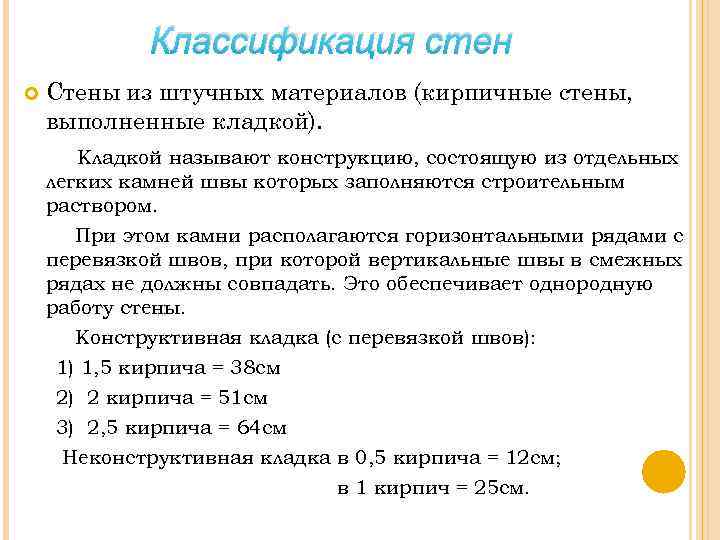

Классификация стен Стены из штучных материалов (кирпичные стены, выполненные кладкой). Кладкой называют конструкцию, состоящую из отдельных легких камней швы которых заполняются строительным раствором. При этом камни располагаются горизонтальными рядами с перевязкой швов, при которой вертикальные швы в смежных рядах не должны совпадать. Это обеспечивает однородную работу стены. Конструктивная кладка (с перевязкой швов): 1) 1, 5 кирпича = 38 см 2) 2 кирпича = 51 см 3) 2, 5 кирпича = 64 см Неконструктивная кладка в 0, 5 кирпича = 12 см; в 1 кирпич = 25 см.
Классификация стен Кладки применяются в качестве несущих и самонесущих стен. Кладки: Сплошная Облегченная (колодцевая) Многорядная Однорядная Разрез колодцевой кладки Система А. И. Онищика Ложковый разрез
Классификация стен Укрупненные камни (природные и искусственные) Размеры кирпича: Однинарный 250*120*65 Утолщенный 250*120*88 Модульный 288*138*63 Размеры камня: Обычный 250*120138 Модульный 288*138 Укрупненный 280*138 Укрупненно – модульный 288*138 Размеры мелких блоков: 390*140*188; 490*188; 438*188;

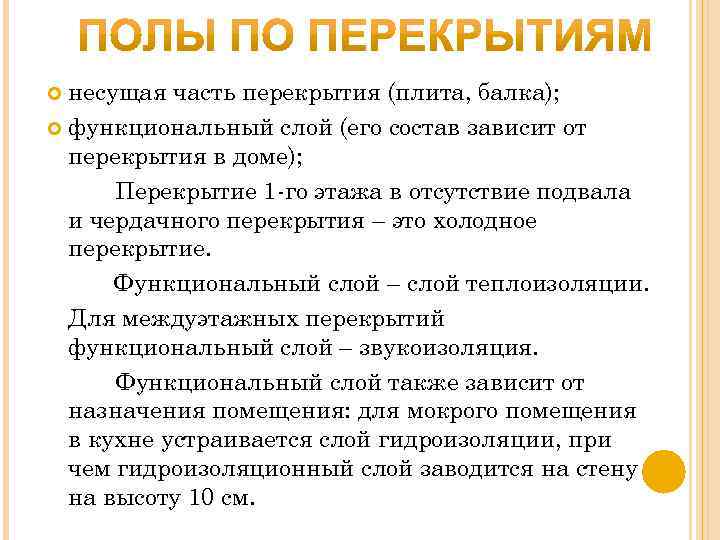

несущая часть перекрытия (плита, балка); функциональный слой (его состав зависит от перекрытия в доме); Перекрытие 1 -го этажа в отсутствие подвала и чердачного перекрытия – это холодное перекрытие. Функциональный слой – слой теплоизоляции. Для междуэтажных перекрытий функциональный слой – звукоизоляция. Функциональный слой также зависит от назначения помещения: для мокрого помещения в кухне устраивается слой гидроизоляции, при чем гидроизоляционный слой заводится на стену на высоту 10 см.
ПОЛ И ПОКРЫТИЕ ПОЛОВ Покрытие полов для сухих помещений: § деревянные полы: - наборный паркет; - щитовой паркет; - паркетная доска; § дощатый пол: - линолеум; - ламинаты. Под все эти типы полов устраивается подстилающий слой в виде фанеры, оргалита, ДСП, ДВП.

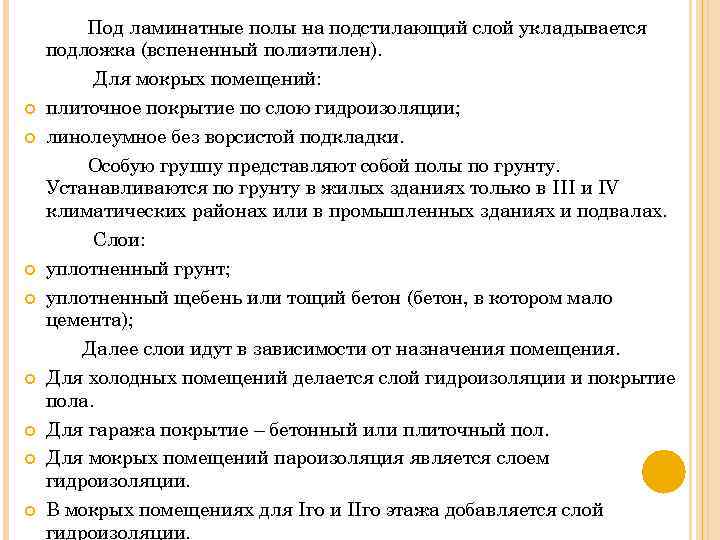

Под ламинатные полы на подстилающий слой укладывается подложка (вспененный полиэтилен). Для мокрых помещений: плиточное покрытие по слою гидроизоляции; линолеумное без ворсистой подкладки. Особую группу представляют собой полы по грунту. Устанавливаются по грунту в жилых зданиях только в III и IV климатических районах или в промышленных зданиях и подвалах. Слои: уплотненный грунт; уплотненный щебень или тощий бетон (бетон, в котором мало цемента); Далее слои идут в зависимости от назначения помещения. Для холодных помещений делается слой гидроизоляции и покрытие пола. Для гаража покрытие – бетонный или плиточный пол. Для мокрых помещений пароизоляция является слоем гидроизоляции. В мокрых помещениях для Iго и IIго этажа добавляется слой гидроизоляции.

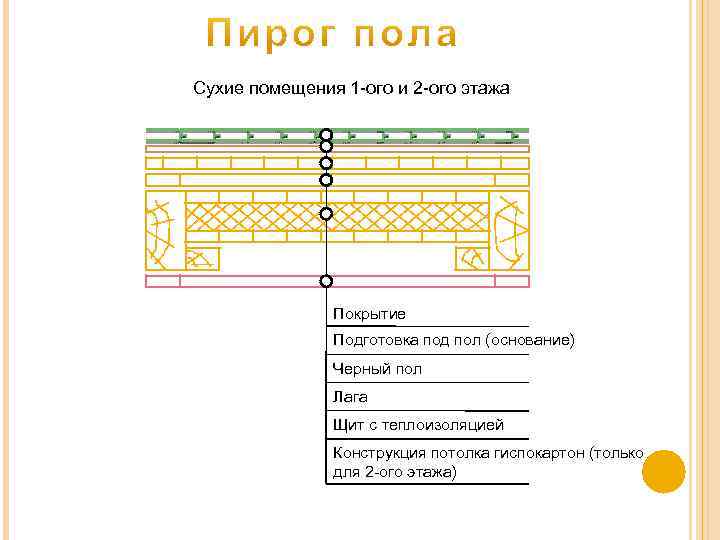

Сухие помещения 1 -ого и 2 -ого этажа Покрытие Подготовка под пол (основание) Черный пол Лага Щит с теплоизоляцией Конструкция потолка гиспокартон (только для 2 -ого этажа)
ПИРОГ ПОЛА Мокрые помещения 1 -ого и 2 -ого этажа Плитка на керамической мастике Подготовка под пол (основание) Гидроизоляция Черный пол Лага Щит с теплоизоляцией Конструкция потолка гиспокартон (только для 2 -ого этажа)
Классификация крыш По принципиальному решению: Чердачные - с проходным чердаком, высота по коньку 1. 6 -2. 1 - полупроходной чердак, высота 1. 2 -1. 6 - не проходной чердак, высота 0. 40. 6 до 1. 2 Если вентилируемая крыша, то есть 2 покрытия: чердачное кровельное Бесчердачные - вентилируемые - невентилируемые, совмещенные кровли. При невентилируемой крыше или совмещенной – одно покрытие: чердачное является кровельным.

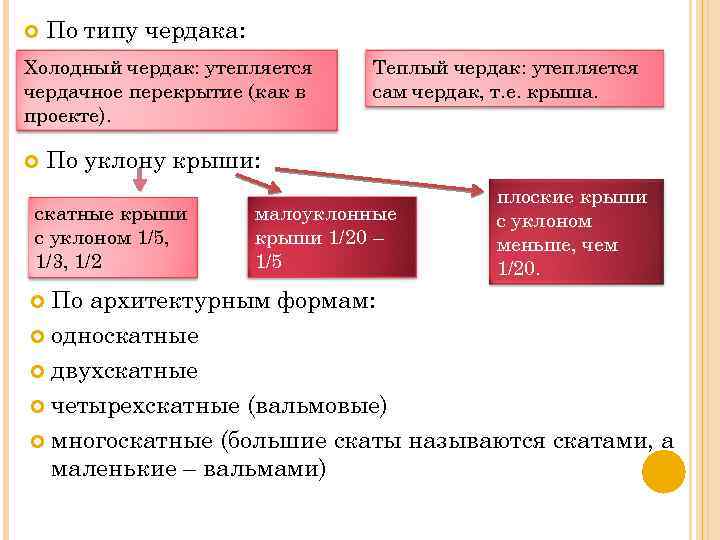

По типу чердака: Холодный чердак: утепляется чердачное перекрытие (как в проекте). Теплый чердак: утепляется сам чердак, т. е. крыша. По уклону крыши: скатные крыши с уклоном 1/5, 1/3, 1/2 малоуклонные крыши 1/20 – 1/5 плоские крыши с уклоном меньше, чем 1/20. По архитектурным формам: односкатные двухскатные четырехскатные (вальмовые) многоскатные (большие скаты называются скатами, а маленькие – вальмами)

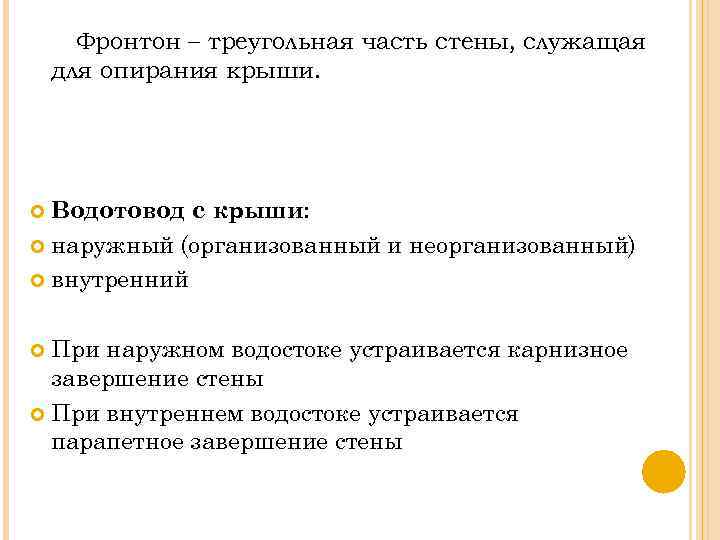

Фронтон – треугольная часть стены, служащая для опирания крыши. Водотовод с крыши: наружный (организованный и неорганизованный) внутренний При наружном водостоке устраивается карнизное завершение стены При внутреннем водостоке устраивается парапетное завершение стены
Схема разреза по карнизу Покрытие 15 см 40 -50 см Гидроизоляция Обрешетка Стропильная нога Мауэрлат Кобылка
Схема разреза по парапету Гидроизоляционные прокладки Гидроизоляция Воронка Внутренний водоотвод Парапет

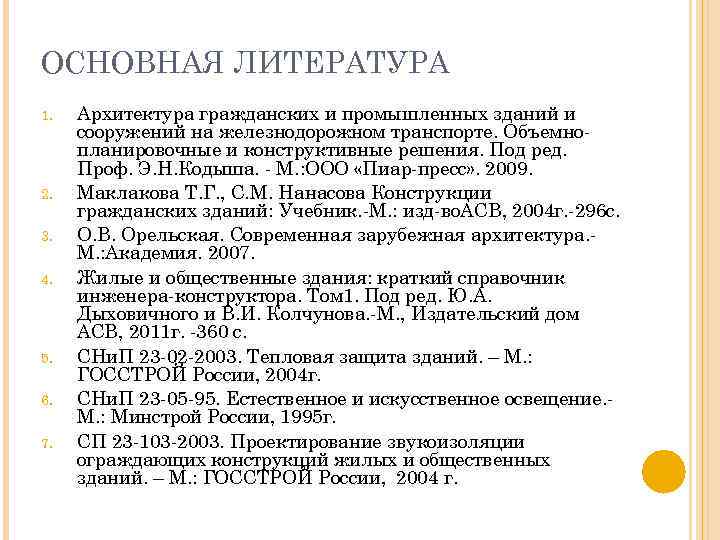

ОСНОВНАЯ ЛИТЕРАТУРА 1. 2. 3. 4. 5. 6. 7. Архитектура гражданских и промышленных зданий и сооружений на железнодорожном транспорте. Объемнопланировочные и конструктивные решения. Под ред. Проф. Э. Н. Кодыша. - М. : ООО «Пиар-пресс» . 2009. Маклакова Т. Г. , С. М. Нанасова Конструкции гражданских зданий: Учебник. -М. : изд-во. АСВ, 2004 г. -296 с. О. В. Орельская. Современная зарубежная архитектура. М. : Академия. 2007. Жилые и общественные здания: краткий справочник инженера-конструктора. Том 1. Под ред. Ю. А. Дыховичного и В. И. Колчунова. -М. , Издательский дом АСВ, 2011 г. -360 с. СНи. П 23 -02 -2003. Тепловая защита зданий. – М. : ГОССТРОЙ России, 2004 г. СНи. П 23 -05 -95. Естественное и искусственное освещение. М. : Минстрой России, 1995 г. СП 23 -103 -2003. Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий. – М. : ГОССТРОЙ России, 2004 г.
ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА 1. 2. 3. 4. 5. 6. Архитектура гражданских и промышленных зданий. Том. V. Промышленные здания. Л. Ф. Шубин. -М. : Стройиздат. 1986. - -335 с. Архитектура гражданских и промышленных зданий. Том III. Жилые здания. Под ред. К. К. Шевцова. -М. : Стройиздат. 1983. -239 с. Т. А. Белаш, А. М. Уздин. Ж. -д. здания для районов с особыми природно-климатическими условиями и техногенными воздействиями: Учебник для вузов ж. -д. транспорта. – М. : ГОУ «УМЦ по образованию на ж. -д. транспорте» , 2007. – 372 с. Этенко В. П. Управление архитектурным проектом. - М. : «Академия» , 2008 г. 1. СНи. П 23 -02 -2003. Тепловая защита зданий. –М. : ГОССТРОЙ России, 2004 г. Архитектура гражданских и промышленных зданий. Том II. Основы проектирования. Под ред. В. М. Предтеченского. -М. : Стройиздат. 1976. -215 с. А. Ф. Гаевой, С. А. Усик. Курсовое и дипломное проектирование. Промышленные и гражданские здания. Подольск. Полиграфия. 2005.
