Основы методологии ПРОЕКТИРОВАНИЯ ИНФОРМАЦИОННЫХ СИСТЕМ Жизненный цикл

Основы методологии ПРОЕКТИРОВАНИЯ ИНФОРМАЦИОННЫХ СИСТЕМ

Жизненный цикл программного обеспечения ИС ЖЦ ПО ИС — это непрерывный процесс, который начинается с момента принятия решения о необходимости создания ИС и заканчивается в момент его полного изъятия из эксплуатации. Основным нормативным документом, регламентирующим ЖЦ ПО, является международный стандарт ISO/IEC 12207 (ISO — Международная организация по стандартизации, IEC — Международная комиссия по электротехни ке).

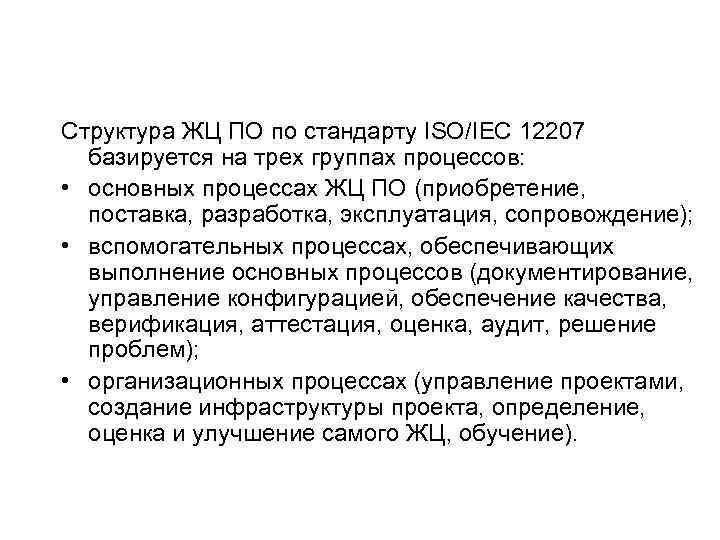

Структура ЖЦ ПО по стандарту ISO/IEC 12207 базируется на трех группах процессов: • основных процессах ЖЦ ПО (приобретение, поставка, разработка, эксплуатация, сопровождение); • вспомогательных процессах, обеспечивающих выполнение основных процессов (документирование, управление конфигурацией, обеспечение качества, верификация, аттестация, оценка, аудит, решение проблем); • организационных процессах (управление проектами, создание инфраструктуры проекта, определение, оценка и улучшение самого ЖЦ, обучение).

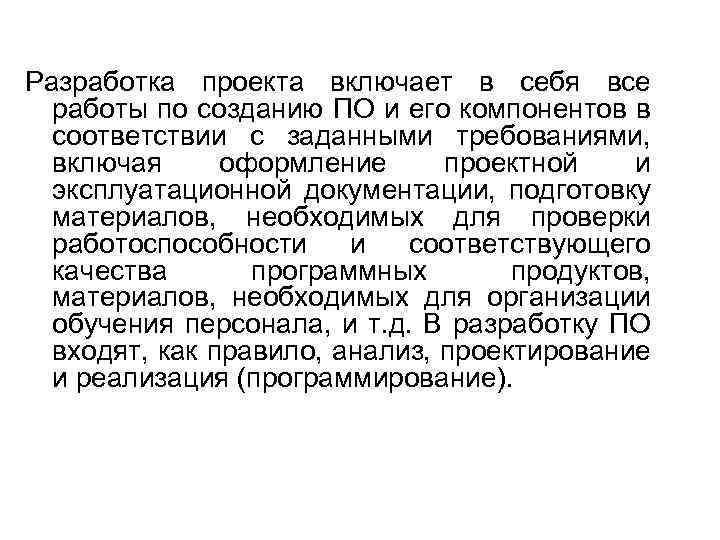

Разработка проекта включает в себя все работы по созданию ПО и его компонентов в соответствии с заданными требованиями, включая оформление проектной и эксплуатационной документации, подготовку материалов, необходимых для проверки работоспособности и соответствующего качества программных продуктов, материалов, необходимых для организации обучения персонала, и т. д. В разработку ПО входят, как правило, анализ, проектирование и реализация (программирование).

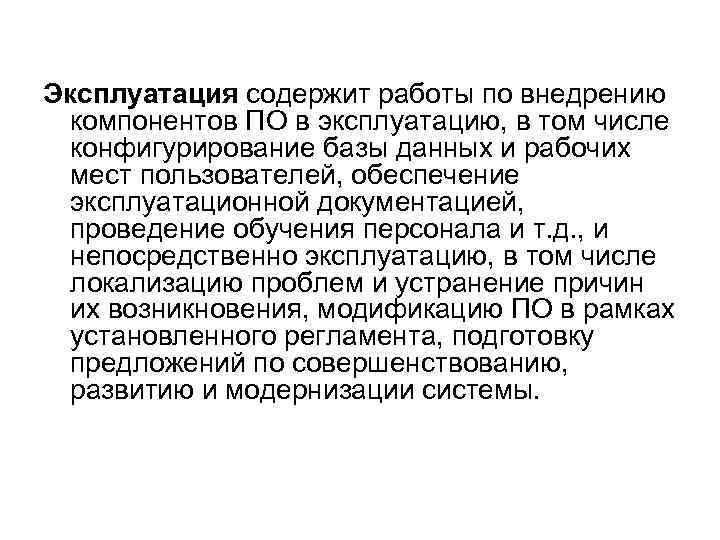

Эксплуатация содержит работы по внедрению компонентов ПО в эксплуатацию, в том числе конфигурирование базы данных и рабочих мест пользователей, обеспечение эксплуатационной документацией, проведение обучения персонала и т. д. , и непосредственно эксплуатацию, в том числе локализацию проблем и устранение причин их возникновения, модификацию ПО в рамках установленного регламента, подготовку предложений по совершенствованию, развитию и модернизации системы.

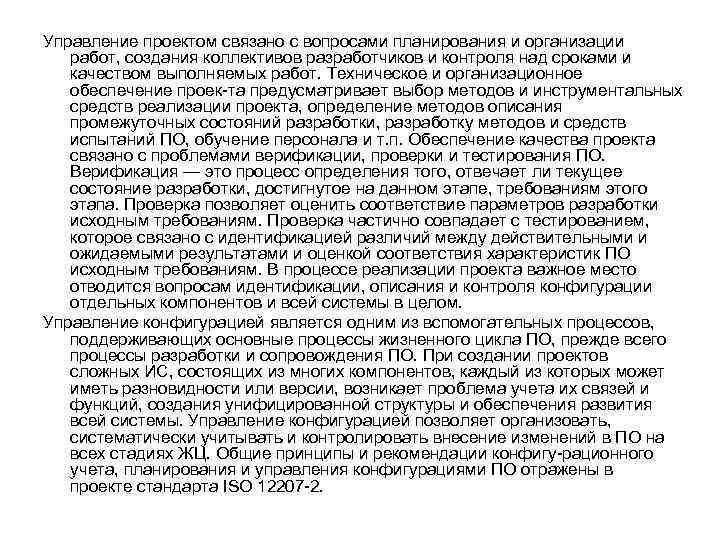

Управление проектом связано с вопросами планирования и организации работ, создания коллективов разработчиков и контроля над сроками и качеством выполняемых работ. Техническое и организационное обеспечение проек та предусматривает выбор методов и инструментальных средств реализации проекта, определение методов описания промежуточных состояний разработки, разработку методов и средств испытаний ПО, обучение персонала и т. п. Обеспечение качества проекта связано с проблемами верификации, проверки и тестирования ПО. Верификация — это процесс определения того, отвечает ли текущее состояние разработки, достигнутое на данном этапе, требованиям этого этапа. Проверка позволяет оценить соответствие параметров разработки исходным требованиям. Проверка частично совпадает с тестированием, которое связано с идентификацией различий между действительными и ожидаемыми результатами и оценкой соответствия характеристик ПО исходным требованиям. В процессе реализации проекта важное место отводится вопросам идентификации, описания и контроля конфигурации отдельных компонентов и всей системы в целом. Управление конфигурацией является одним из вспомогательных процессов, поддерживающих основные процессы жизненного цикла ПО, прежде всего процессы разработки и сопровождения ПО. При создании проектов сложных ИС, состоящих из многих компонентов, каждый из которых может иметь разновидности или версии, возникает проблема учета их связей и функций, создания унифицированной структуры и обеспечения развития всей системы. Управление конфигурацией позволяет организовать, систематически учитывать и контролировать внесение изменений в ПО на всех стадиях ЖЦ. Общие принципы и рекомендации конфигу рационного учета, планирования и управления конфигурациями ПО отражены в проекте стандарта ISO 12207 2.

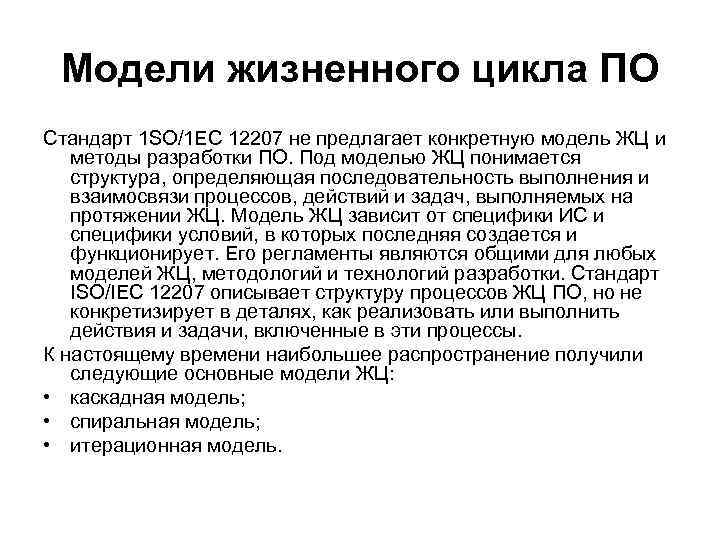

Модели жизненного цикла ПО Стандарт 1 SО/1 ЕС 12207 не предлагает конкретную модель ЖЦ и методы разработки ПО. Под моделью ЖЦ понимается структура, определяющая последовательность выполнения и взаимосвязи процессов, действий и задач, выполняемых на протяжении ЖЦ. Модель ЖЦ зависит от специфики ИС и специфики условий, в которых последняя создается и функционирует. Его регламенты являются общими для любых моделей ЖЦ, методологий и технологий разработки. Стандарт ISO/IEC 12207 описывает структуру процессов ЖЦ ПО, но не конкретизирует в деталях, как реализовать или выполнить действия и задачи, включенные в эти процессы. К настоящему времени наибольшее распространение получили следующие основные модели ЖЦ: • каскадная модель; • спиральная модель; • итерационная модель.

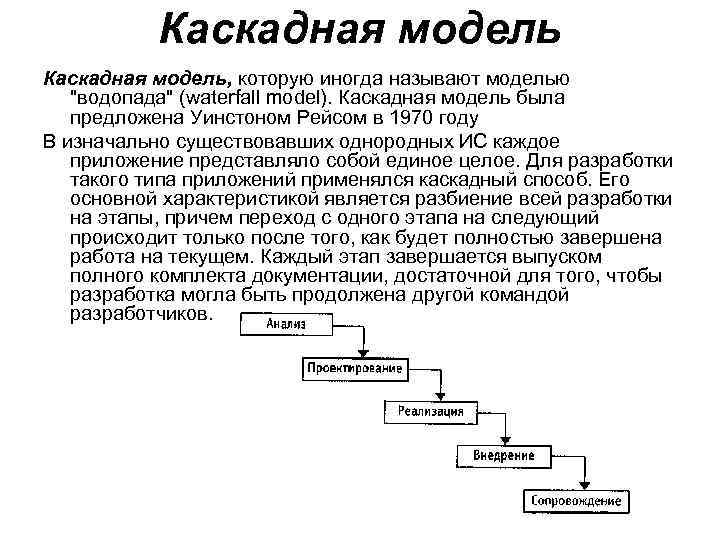

Каскадная модель, которую иногда называют моделью "водопада" (waterfall model). Каскадная модель была предложена Уинстоном Рейсом в 1970 году В изначально существовавших однородных ИС каждое приложение представляло собой единое целое. Для разработки такого типа приложений применялся каскадный способ. Его основной характеристикой является разбиение всей разработки на этапы, причем переход с одного этапа на следующий происходит только после того, как будет полностью завершена работа на текущем. Каждый этап завершается выпуском полного комплекта документации, достаточной для того, чтобы разработка могла быть продолжена другой командой разработчиков.

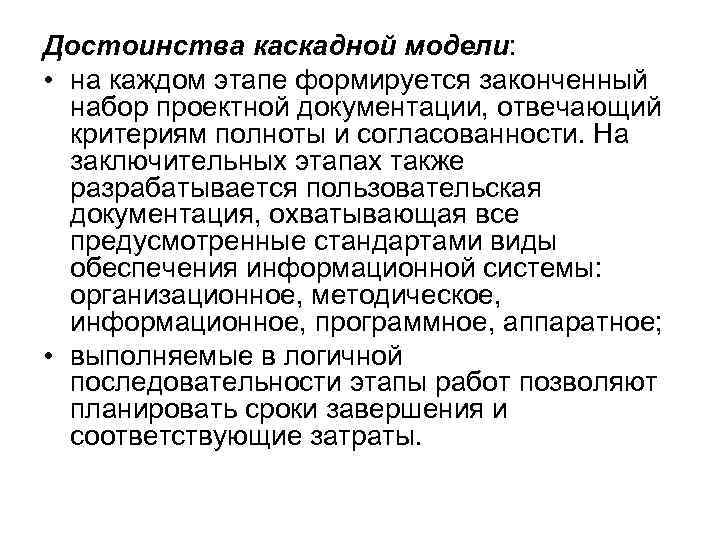

Достоинства каскадной модели: • на каждом этапе формируется законченный набор проектной документации, отвечающий критериям полноты и согласованности. На заключительных этапах также разрабатывается пользовательская документация, охватывающая все предусмотренные стандартами виды обеспечения информационной системы: организационное, методическое, информационное, программное, аппаратное; • выполняемые в логичной последовательности этапы работ позволяют планировать сроки завершения и соответствующие затраты.

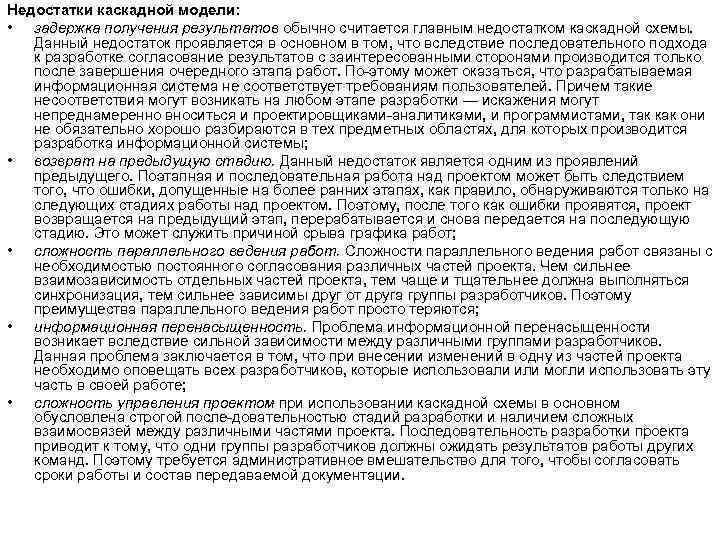

Недостатки каскадной модели: • задержка получения результатов обычно считается главным недостатком каскадной схемы. Данный недостаток проявляется в основном в том, что вследствие последовательного подхода к разработке согласование результатов с заинтересованными сторонами производится только после завершения очередного этапа работ. По этому может оказаться, что разрабатываемая информационная система не соответствует требованиям пользователей. Причем такие несоответствия могут возникать на любом этапе разработки — искажения могут непреднамеренно вноситься и проектировщиками аналитиками, и программистами, так как они не обязательно хорошо разбираются в тех предметных областях, для которых производится разработка информационной системы; • возврат на предыдущую стадию. Данный недостаток является одним из проявлений предыдущего. Поэтапная и последовательная работа над проектом может быть следствием того, что ошибки, допущенные на более ранних этапах, как правило, обнаруживаются только на следующих стадиях работы над проектом. Поэтому, после того как ошибки проявятся, проект возвращается на предыдущий этап, перерабатывается и снова передается на последующую стадию. Это может служить причиной срыва графика работ; • сложность параллельного ведения работ. Сложности параллельного ведения работ связаны с необходимостью постоянного согласования различных частей проекта. Чем сильнее взаимозависимость отдельных частей проекта, тем чаще и тщательнее должна выполняться синхронизация, тем сильнее зависимы друг от друга группы разработчиков. Поэтому преимущества параллельного ведения работ просто теряются; • информационная перенасыщенность. Проблема информационной перенасыщенности возникает вследствие сильной зависимости между различными группами разработчиков. Данная проблема заключается в том, что при внесении изменений в одну из частей проекта необходимо оповещать всех разработчиков, которые использовали или могли использовать эту часть в своей работе; • сложность управления проектом при использовании каскадной схемы в основном обусловлена строгой после довательностью стадий разработки и наличием сложных взаимосвязей между различными частями проекта. Последовательность разработки проекта приводит к тому, что одни группы разработчиков должны ожидать результатов работы других команд. Поэтому требуется административное вмешательство для того, чтобы согласовать сроки работы и состав передаваемой документации.

В результате реальный процесс создания ПО принимает следующий вид,

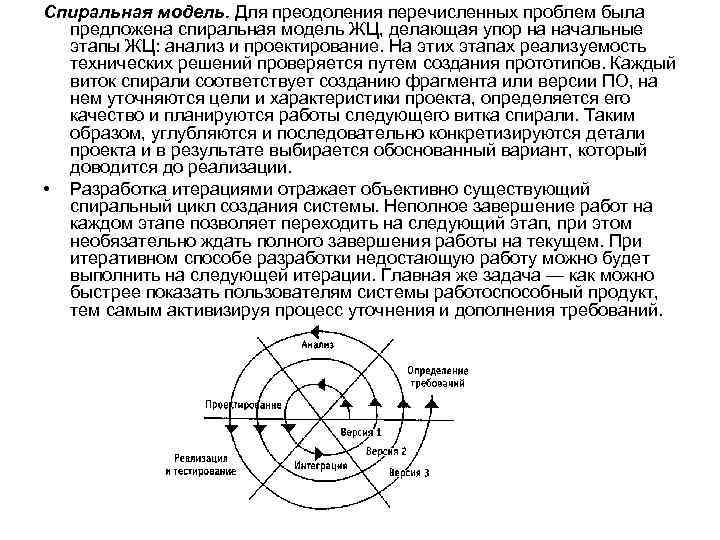

Спиральная модель. Для преодоления перечисленных проблем была предложена спиральная модель ЖЦ, делающая упор на начальные этапы ЖЦ: анализ и проектирование. На этих этапах реализуемость технических решений проверяется путем создания прототипов. Каждый виток спирали соответствует созданию фрагмента или версии ПО, на нем уточняются цели и характеристики проекта, определяется его качество и планируются работы следующего витка спирали. Таким образом, углубляются и последовательно конкретизируются детали проекта и в результате выбирается обоснованный вариант, который доводится до реализации. • Разработка итерациями отражает объективно существующий спиральный цикл создания системы. Неполное завершение работ на каждом этапе позволяет переходить на следующий этап, при этом необязательно ждать полного завершения работы на текущем. При итеративном способе разработки недостающую работу можно будет выполнить на следующей итерации. Главная же задача — как можно быстрее показать пользователям системы работоспособный продукт, тем самым активизируя процесс уточнения и дополнения требований.

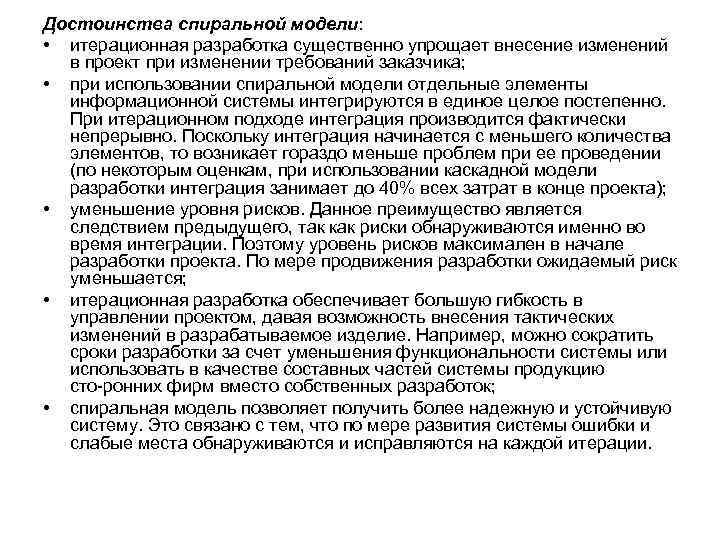

Достоинства спиральной модели: • итерационная разработка существенно упрощает внесение изменений в проект при изменении требований заказчика; • при использовании спиральной модели отдельные элементы информационной системы интегрируются в единое целое постепенно. При итерационном подходе интеграция производится фактически непрерывно. Поскольку интеграция начинается с меньшего количества элементов, то возникает гораздо меньше проблем при ее проведении (по некоторым оценкам, при использовании каскадной модели разработки интеграция занимает до 40% всех затрат в конце проекта); • уменьшение уровня рисков. Данное преимущество является следствием предыдущего, так как риски обнаруживаются именно во время интеграции. Поэтому уровень рисков максимален в начале разработки проекта. По мере продвижения разработки ожидаемый риск уменьшается; • итерационная разработка обеспечивает большую гибкость в управлении проектом, давая возможность внесения тактических изменений в разрабатываемое изделие. Например, можно сократить сроки разработки за счет уменьшения функциональности системы или использовать в качестве составных частей системы продукцию сто ронних фирм вместо собственных разработок; • спиральная модель позволяет получить более надежную и устойчивую систему. Это связано с тем, что по мере развития системы ошибки и слабые места обнаруживаются и исправляются на каждой итерации.

Недостаток спиральной модели — это определение момента перехода на следующий этап. Для решения этой проблемы необходимо ввести временные ограничения на каждый из этапов жизненного цикла ИС. Иначе процесс разработки может превратиться в бесконечное совершенствование уже сделанного. Поэтому завершение итерации должно производиться строго в соответствии с планом, даже если не вся запланированная работа закончена. • Одним из примеров реализации спиральной модели является метод быстрой разработки приложений RAD (Rapid Application Development),

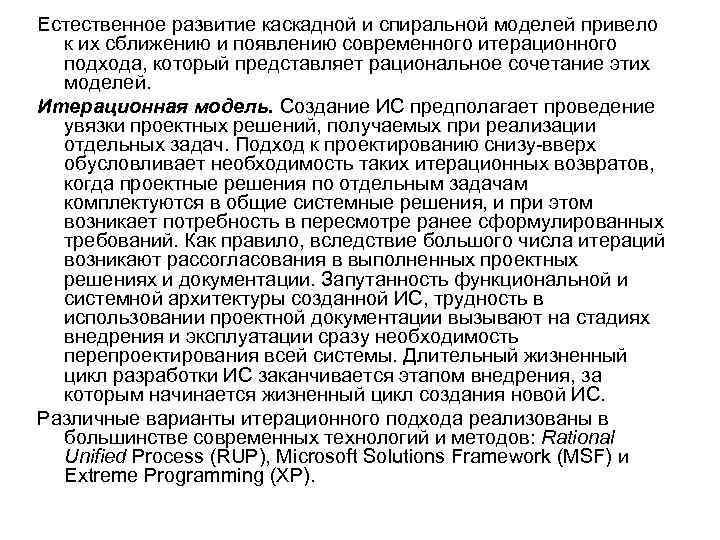

Естественное развитие каскадной и спиральной моделей привело к их сближению и появлению современного итерационного подхода, который представляет рациональное сочетание этих моделей. Итерационная модель. Создание ИС предполагает проведение увязки проектных решений, получаемых при реализации отдельных задач. Подход к проектированию снизу вверх обусловливает необходимость таких итерационных возвратов, когда проектные решения по отдельным задачам комплектуются в общие системные решения, и при этом возникает потребность в пересмотре ранее сформулированных требований. Как правило, вследствие большого числа итераций возникают рассогласования в выполненных проектных решениях и документации. Запутанность функциональной и системной архитектуры созданной ИС, трудность в использовании проектной документации вызывают на стадиях внедрения и эксплуатации сразу необходимость перепроектирования всей системы. Длительный жизненный цикл разработки ИС заканчивается этапом внедрения, за которым начинается жизненный цикл создания новой ИС. Различные варианты итерационного подхода реализованы в большинстве современных технологий и методов: Rational Unified Process (RUP), Microsoft Solutions Framework (MSF) и Extreme Programming (XP).

RUP предлагает итеративную модель разработки, включающую четыре фазы: • начало, • исследование, • построение и • внедрение. Каждая фаза может быть разбита на этапы (итерации), в результате которых выпускается версия для внутреннего или внешнего использования. Прохождение через четыре основные фазы называется циклом разработки, каждый цикл завершается генерацией версии системы. Если после этого работа над проектом не прекращается, то полученный продукт продолжает развиваться и снова минует те же фазы. Суть работы в рамках RUP — это создание и сопровождение моделей, а не бумажных документов, поэтому этот процесс привязан к использованию конкретных средств моделирования (UML), также конкретной технологии проектирования и разработки (объектно ориентированный анализ, объектно ориентированное программирование).

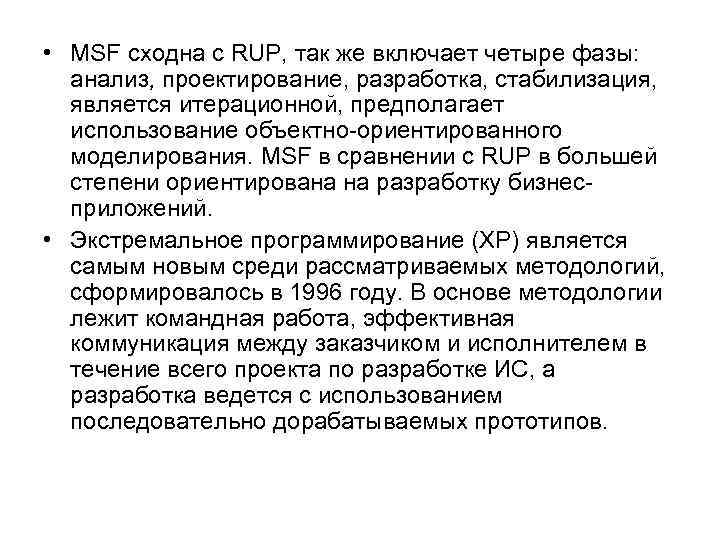

• MSF сходна с RUP, так же включает четыре фазы: анализ, проектирование, разработка, стабилизация, является итерационной, предполагает использование объектно ориентированного моделирования. MSF в сравнении с RUP в большей степени ориентирована на разработку бизнес приложений. • Экстремальное программирование (ХР) является самым новым среди рассматриваемых методологий, сформировалось в 1996 году. В основе методологии лежит командная работа, эффективная коммуникация между заказчиком и исполнителем в течение всего проекта по разработке ИС, а разработка ведется с использованием последовательно дорабатываемых прототипов.
