Основы функционирования систем сервиса ЭЛЕКТРОМЕХАНИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ

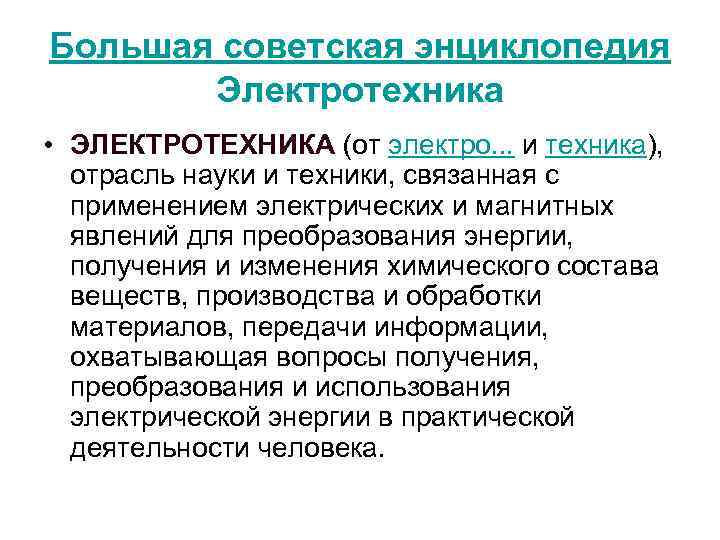

Большая советская энциклопедия Электротехника • ЭЛЕКТРОТЕХНИКА (от электро. . . и техника), отрасль науки и техники, связанная с применением электрических и магнитных явлений для преобразования энергии, получения и изменения химического состава веществ, производства и обработки материалов, передачи информации, охватывающая вопросы получения, преобразования и использования электрической энергии в практической деятельности человека.
Толковый словарь русского языка Ушакова Электромеханика ЭЛЕКТРОМЕХА'НИКА, и, мн. нет, ж. (тех. ). Отдел электротехники, постройка и эксплуатация электрических двигателей, машин. • Большая советская энциклопедия Электротехника • ЭЛЕКТРОМЕХАНИКА один из важных разделов электротехники —охватывает вопросы преобразования энергии, практическое решение которых на широкой научной основе потребовало разработки специальных методов, связанных с анализом и описанием процессов, протекающих именно в электротехнических устройствах. Математическое описание таких процессов основано на решении уравнений Максвелла.
Электромагнитные преобразователи Рисунок 1 - Электромагнитное реле. Реле представляет собой электромагнит с контактами К. При подаче напряжения U на обмотку электромагнита, имеющую индуктивность L и активное сопротивление R создается электромагнитное тяговое усилие FT, которое притягивает якорь 2 изменяя его положение относительно сердечника 1 (координату h от 0 до ), при этом происходит переключение контактов К.

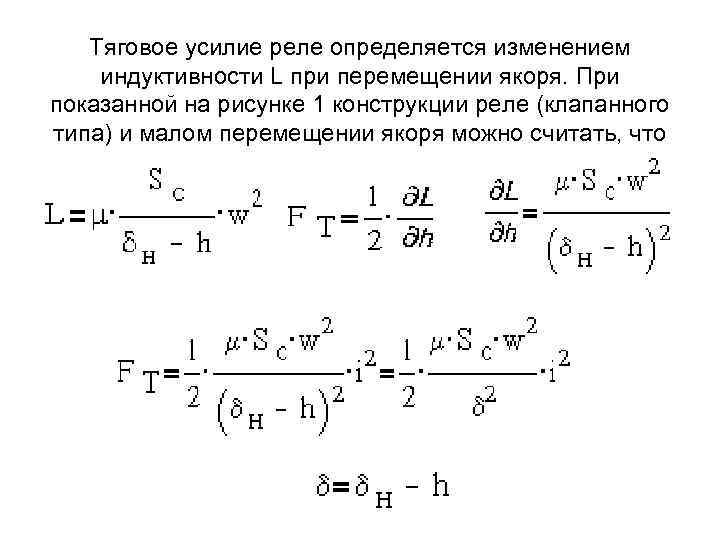

Тяговое усилие реле определяется изменением индуктивности L при перемещении якоря. При показанной на рисунке 1 конструкции реле (клапанного типа) и малом перемещении якоря можно считать, что

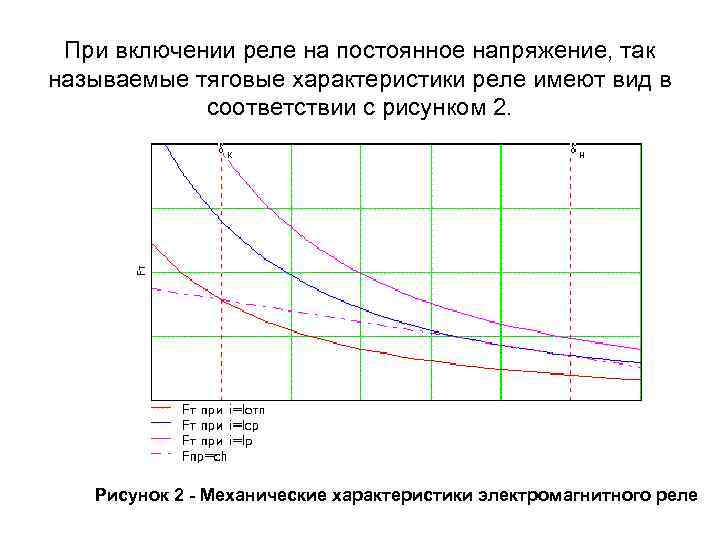

При включении реле на постоянное напряжение, так называемые тяговые характеристики реле имеют вид в соответствии с рисунком 2. Рисунок 2 - Механические характеристики электромагнитного реле

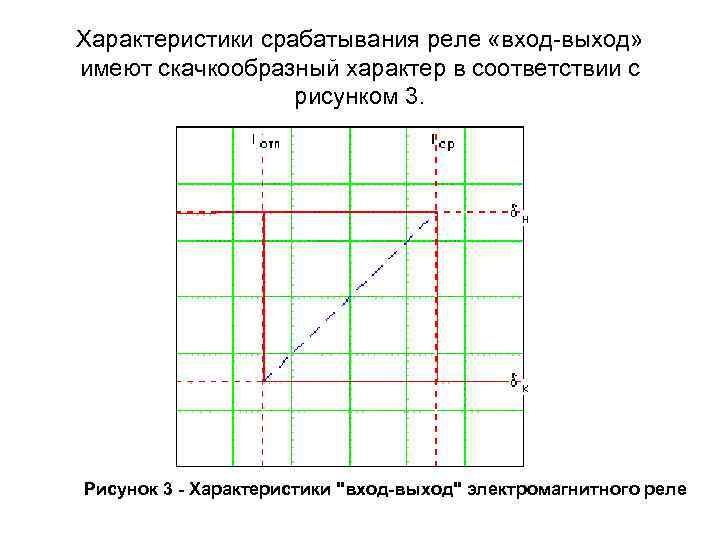

Характеристики срабатывания реле «вход-выход» имеют скачкообразный характер в соответствии с рисунком 3. Рисунок 3 - Характеристики "вход-выход" электромагнитного реле
Переходный процесс при включении реле показан на рисунке 4. Рисунок 4 - Переходный процесс при включении реле.

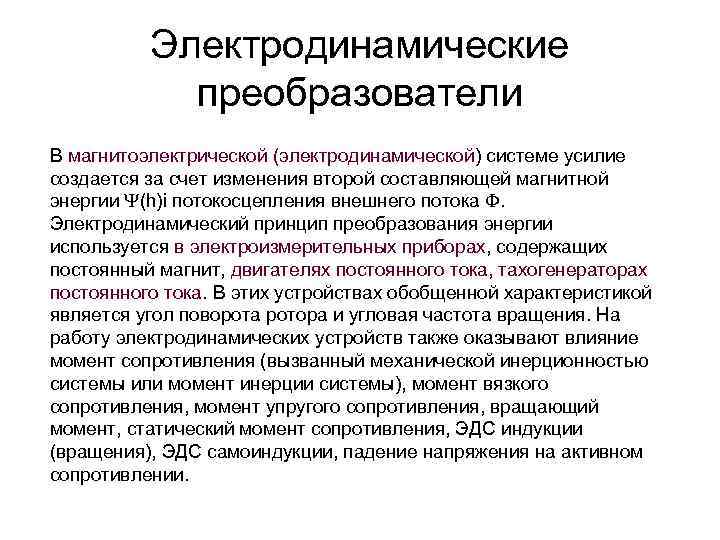

Электродинамические преобразователи В магнитоэлектрической (электродинамической) системе усилие создается за счет изменения второй составляющей магнитной энергии (h)i потокосцепления внешнего потока . Электродинамический принцип преобразования энергии используется в электроизмерительных приборах, содержащих постоянный магнит, двигателях постоянного тока, тахогенераторах постоянного тока. В этих устройствах обобщенной характеристикой является угол поворота ротора и угловая частота вращения. На работу электродинамических устройств также оказывают влияние момент сопротивления (вызванный механической инерционностью системы или момент инерции системы), момент вязкого сопротивления, момент упругого сопротивления, вращающий момент, статический момент сопротивления, ЭДС индукции (вращения), ЭДС самоиндукции, падение напряжения на активном сопротивлении.

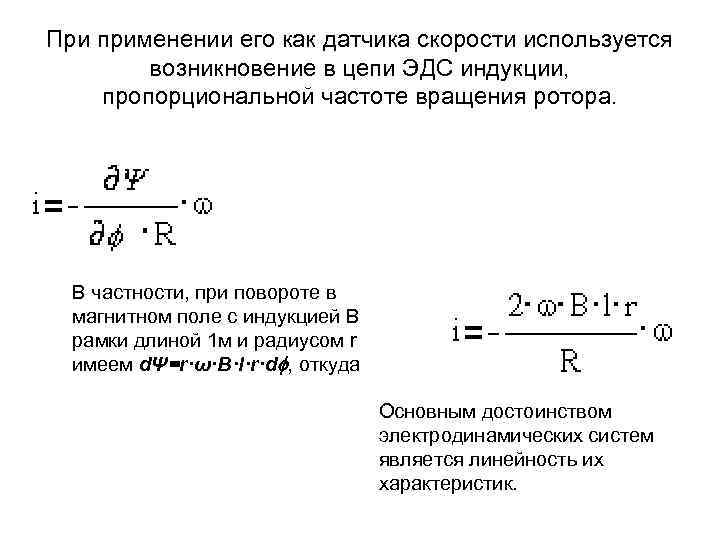

При применении его как датчика скорости используется возникновение в цепи ЭДС индукции, пропорциональной частоте вращения ротора. В частности, при повороте в магнитном поле с индукцией B рамки длиной 1 м и радиусом r имеем dΨ=r·ω·B·l·r·d , откуда Основным достоинством электродинамических систем является линейность их характеристик.
Электростатические преобразователи В электростатических системах используется энергия электрического поля, запасенная в конденсаторе Электростатические преобразователи обладают меньшими возможностями и получили меньшее распространение, чем электромагнитные и электродинамические (магнитоэлектрические) преобразователи. Исполнительные устройства такого типа применяются в основном как измерительные и индикаторные.

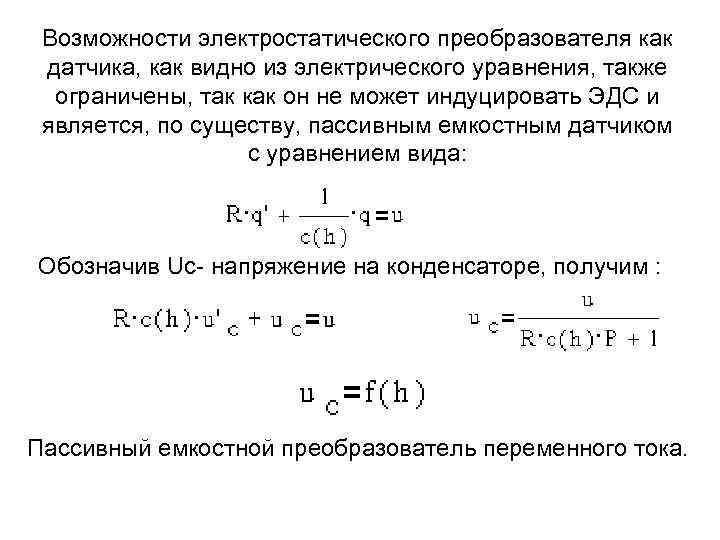

Возможности электростатического преобразователя как датчика, как видно из электрического уравнения, также ограничены, так как он не может индуцировать ЭДС и является, по существу, пассивным емкостным датчиком с уравнением вида: Обозначив Uc- напряжение на конденсаторе, получим : Пассивный емкостной преобразователь переменного тока.

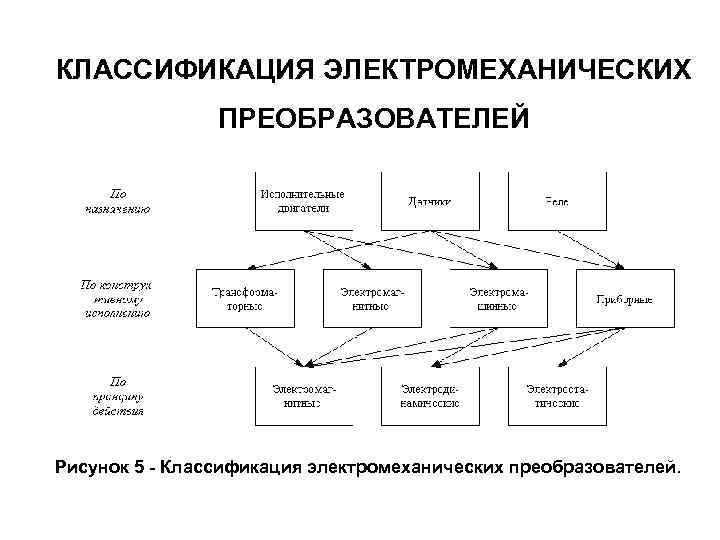

КЛАССИФИКАЦИЯ ЭЛЕКТРОМЕХАНИЧЕСКИХ ПРЕОБРАЗОВАТЕЛЕЙ Рисунок 5 - Классификация электромеханических преобразователей.

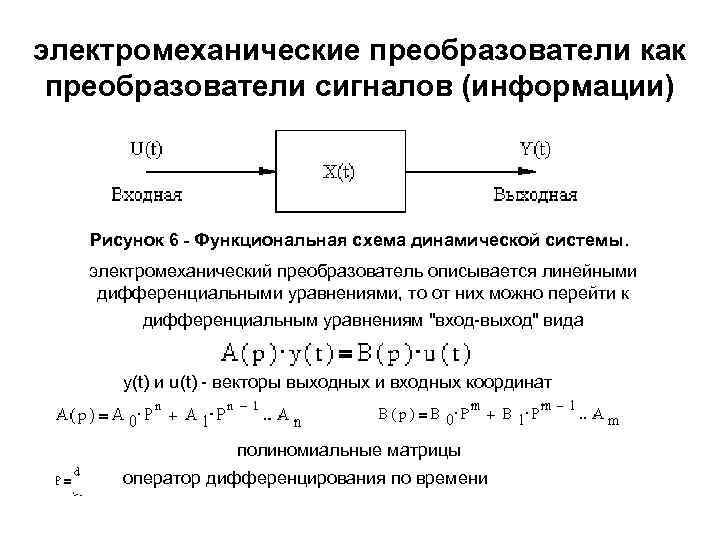

электромеханические преобразователи как преобразователи сигналов (информации) Рисунок 6 - Функциональная схема динамической системы. электромеханический преобразователь описывается линейными дифференциальными уравнениями, то от них можно перейти к дифференциальным уравнениям "вход-выход" вида y(t) и u(t) - векторы выходных и входных координат полиномиальные матрицы оператор дифференцирования по времени
Перейти от исходных энергетических уравнений к уравнениям "вход-выход" удобно, используя структурные схемы и передаточные функции. Типичная структурная схема имеет вид, представленный на рисунке 7, где W(p) - передаточные функции, а u(p), y(p), i(p) - изображения входных, выходных и внутренних переменных (p=c+j·ω). Рисунок 7 Структурная схема динамической системы.
