Основы электротехнологии 1. Общие сведения об электротехнологических установках

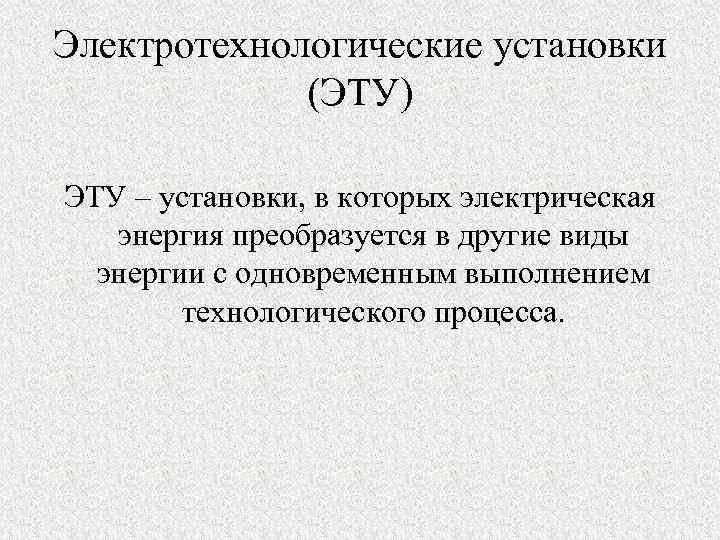

Электротехнологические установки (ЭТУ) ЭТУ – установки, в которых электрическая энергия преобразуется в другие виды энергии с одновременным выполнением технологического процесса.

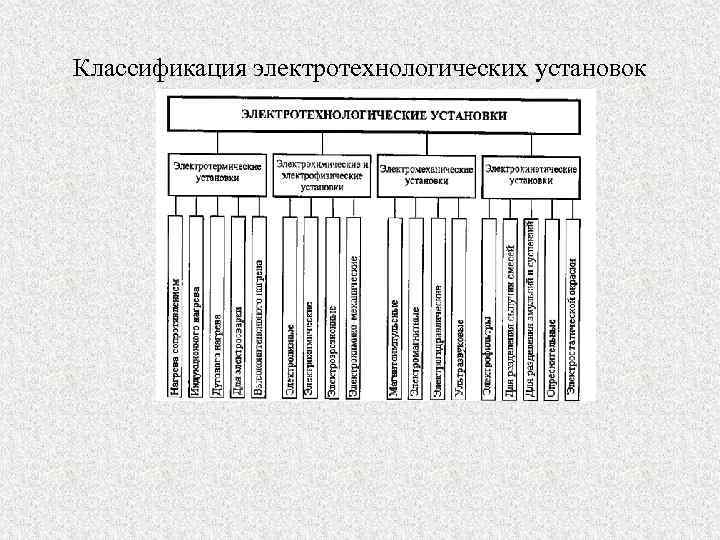

Классификация электротехнологических установок

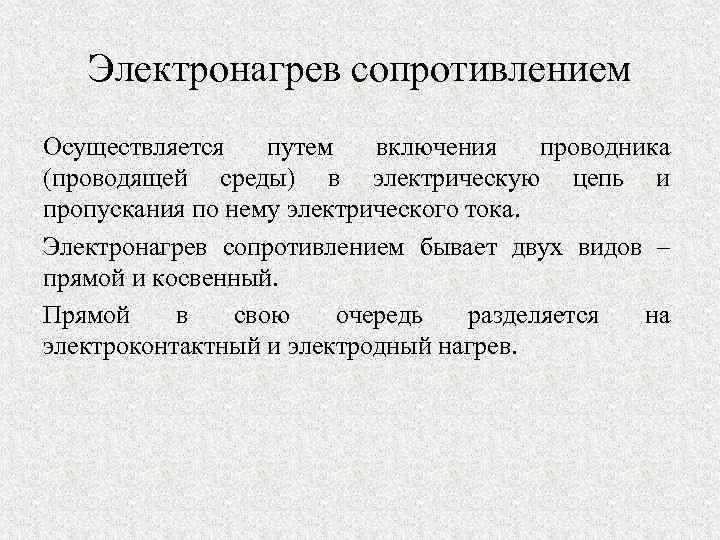

Электронагрев сопротивлением Осуществляется путем включения проводника (проводящей среды) в электрическую цепь и пропускания по нему электрического тока. Электронагрев сопротивлением бывает двух видов – прямой и косвенный. Прямой в свою очередь разделяется на электроконтактный и электродный нагрев.
Установки прямого нагрева Электроконтактный нагрев

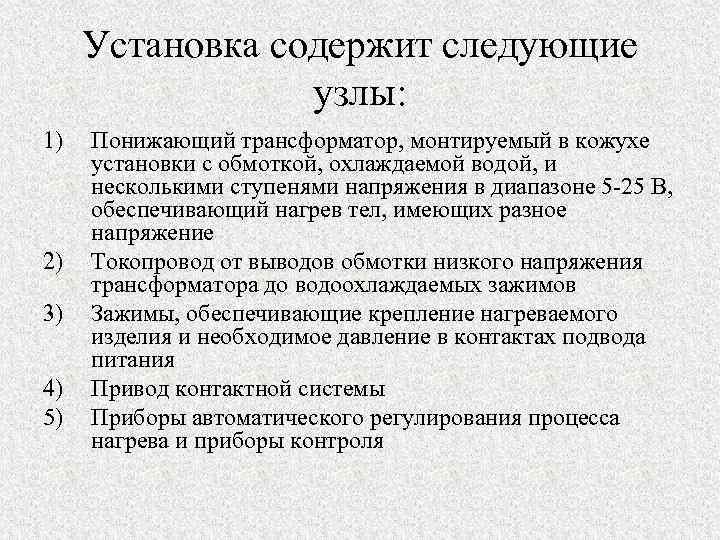

Установка содержит следующие узлы: 1) 2) 3) 4) 5) Понижающий трансформатор, монтируемый в кожухе установки с обмоткой, охлаждаемой водой, и несколькими ступенями напряжения в диапазоне 5 -25 В, обеспечивающий нагрев тел, имеющих разное напряжение Токопровод от выводов обмотки низкого напряжения трансформатора до водоохлаждаемых зажимов Зажимы, обеспечивающие крепление нагреваемого изделия и необходимое давление в контактах подвода питания Привод контактной системы Приборы автоматического регулирования процесса нагрева и приборы контроля
Порядок расчета установок электроконтактного нагрева Исходными данными для расчета являются: удельное сопротивление материала, размеры заготовки, диапазон температур для нагрева, масса заготовки, длительность включения трансформатора • Продолжительность нагрева • Полезная мощность трансформатора • Полная мощность трансформатора

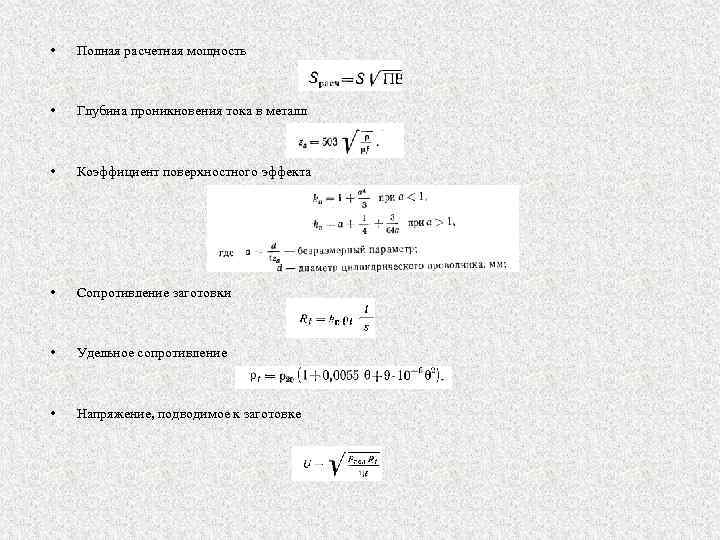

• Полная расчетная мощность • Глубина проникновения тока в металл • Коэффициент поверхностного эффекта • Сопротивление заготовки • Удельное сопротивление • Напряжение, подводимое к заготовке
