Основы алгоритмизации и объектно-ориентированного программирования К учебнику Информатика

Основы алгоритмизации и объектно-ориентированного программирования К учебнику «Информатика и ИКТ» для 9 класса © Н. Д. Угринович, 2009, © БИНОМ. Лаборатория знаний, 2009 © А. В. Атанова, 2010 -2011

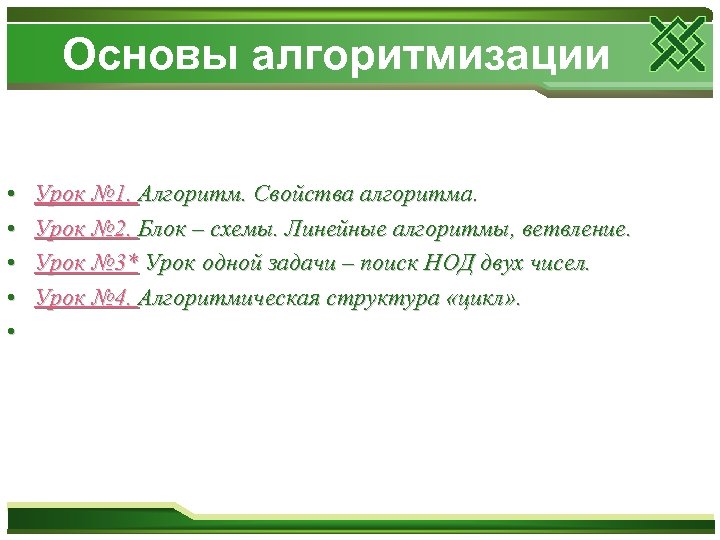

Основы алгоритмизации • • • Урок № 1. Алгоритм. Свойства алгоритма. Урок № 2. Блок – схемы. Линейные алгоритмы, ветвление. Урок № 3* Урок одной задачи – поиск НОД двух чисел. Урок № 4. Алгоритмическая структура «цикл» .

Алгоритм. Свойства алгоритма. Урок № 1 © А. В. Атанова, 2010 -2011

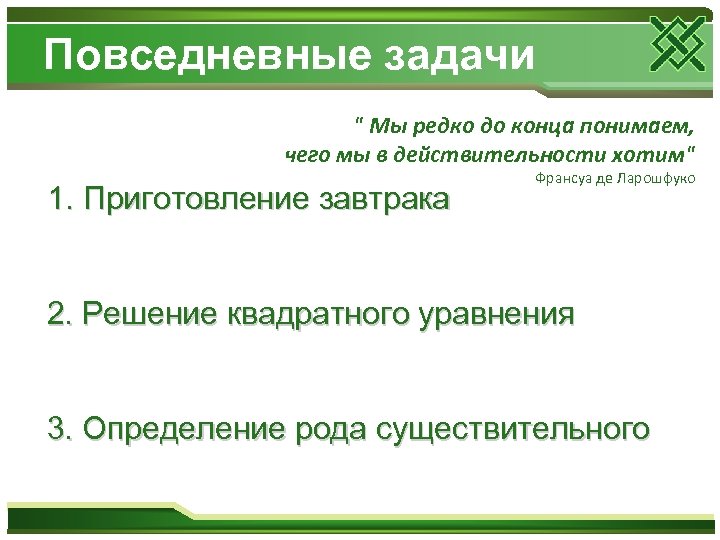

Повседневные задачи " Мы редко до конца понимаем, чего мы в действительности хотим" 1. Приготовление завтрака Франсуа де Ларошфуко 2. Решение квадратного уравнения 3. Определение рода существительного

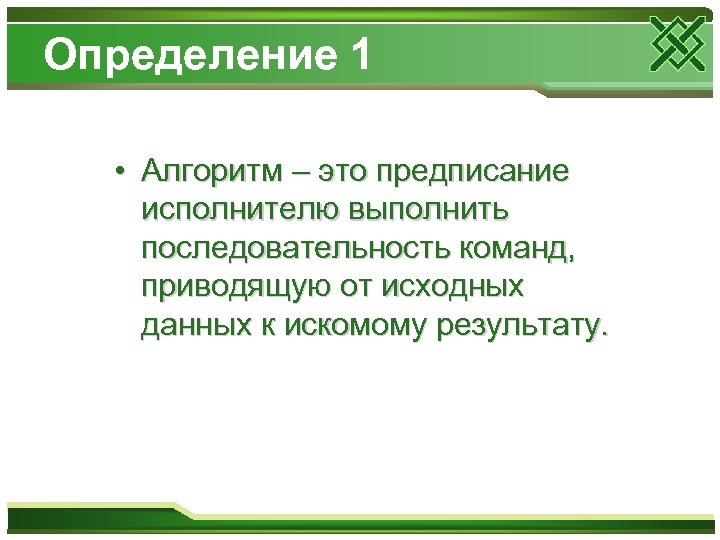

Определение 1 • Алгоритм – это предписание исполнителю выполнить последовательность команд, приводящую от исходных данных к искомому результату.

Первый алгоритм • ЕВКЛИД (расцвет деятельности около 300 до н. э. ), также Эвклид, древнегреческий математик, известный прежде всего как автор «Начал» , самого знаменитого учебника в истории.

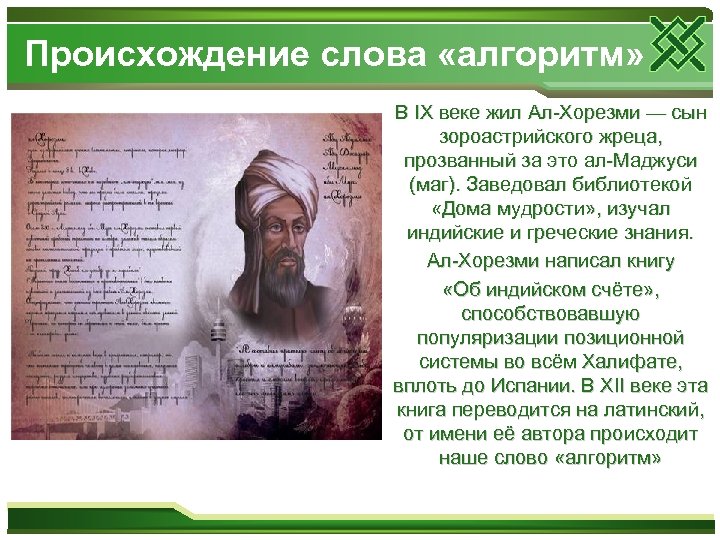

Происхождение слова «алгоритм» В IX веке жил Ал-Хорезми — сын зороастрийского жреца, прозванный за это ал-Маджуси (маг). Заведовал библиотекой «Дома мудрости» , изучал индийские и греческие знания. Ал-Хорезми написал книгу «Об индийском счёте» , способствовавшую популяризации позиционной системы во всём Халифате, вплоть до Испании. В XII веке эта книга переводится на латинский, от имени её автора происходит наше слово «алгоритм»

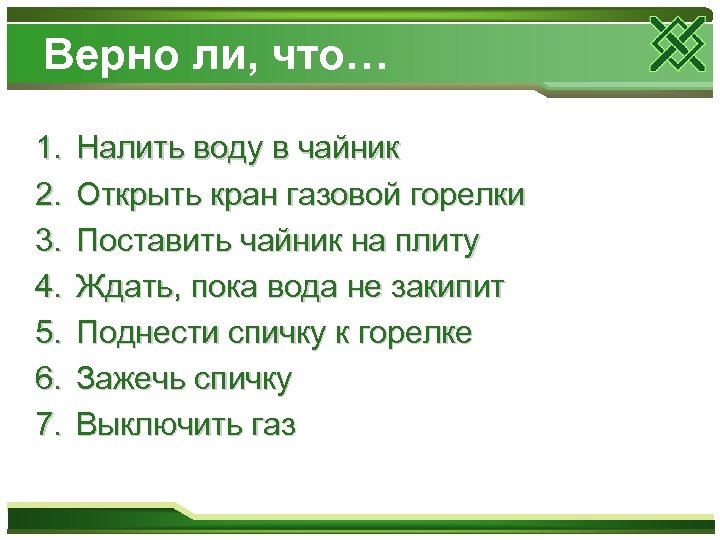

Верно ли, что… 1. 2. 3. 4. 5. 6. 7. Налить воду в чайник Открыть кран газовой горелки Поставить чайник на плиту Ждать, пока вода не закипит Поднести спичку к горелке Зажечь спичку Выключить газ

Верно, что… 1. 2. 3. 4. 5. 6. 7. Налить воду в чайник Поставить чайник на плиту Зажечь спичку Открыть кран газовой горелки Поднести спичку к горелке Ждать, пока вода не закипит Выключить газ

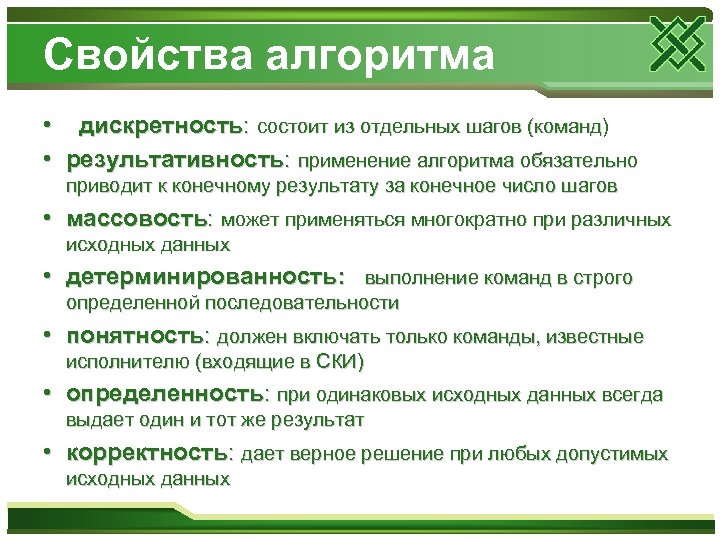

Свойства алгоритма • дискретность: состоит из отдельных шагов (команд) • результативность: применение алгоритма обязательно приводит к конечному результату за конечное число шагов • массовость: может применяться многократно при различных исходных данных • детерминированность: выполнение команд в строго определенной последовательности • понятность: должен включать только команды, известные исполнителю (входящие в СКИ) • определенность: при одинаковых исходных данных всегда выдает один и тот же результат • корректность: дает верное решение при любых допустимых исходных данных

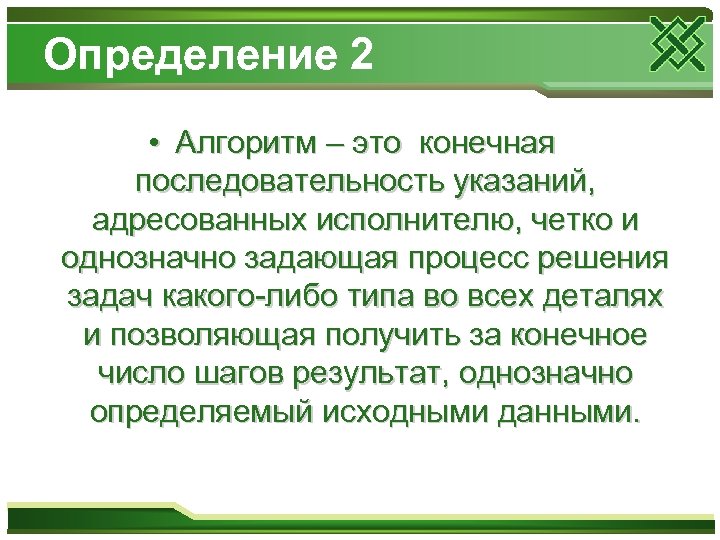

Определение 2 • Алгоритм – это конечная последовательность указаний, адресованных исполнителю, четко и однозначно задающая процесс решения задач какого-либо типа во всех деталях и позволяющая получить за конечное число шагов результат, однозначно определяемый исходными данными.

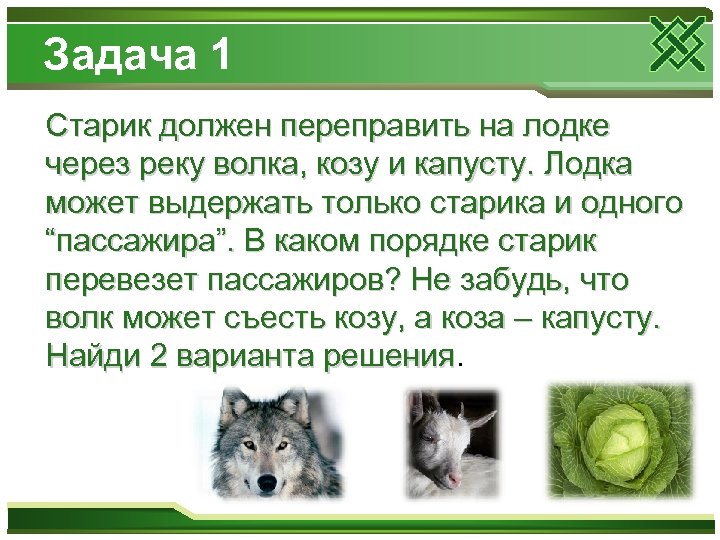

Задача 1 Старик должен переправить на лодке через реку волка, козу и капусту. Лодка может выдержать только старика и одного “пассажира”. В каком порядке старик перевезет пассажиров? Не забудь, что волк может съесть козу, а коза – капусту. Найди 2 варианта решения

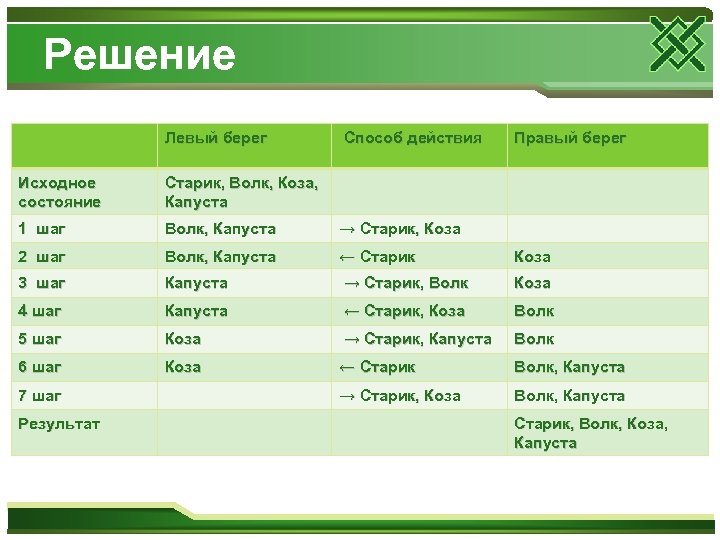

Решение Левый берег Способ действия Правый берег Исходное состояние Старик, Волк, Коза, Капуста 1 шаг Волк, Капуста → Старик, Коза 2 шаг Волк, Капуста ← Старик Коза 3 шаг Капуста → Старик, Волк Коза 4 шаг Капуста ← Старик, Коза Волк 5 шаг Коза → Старик, Капуста Волк 6 шаг Коза ← Старик Волк, Капуста → Старик, Коза Волк, Капуста 7 шаг Результат Старик, Волк, Коза, Капуста

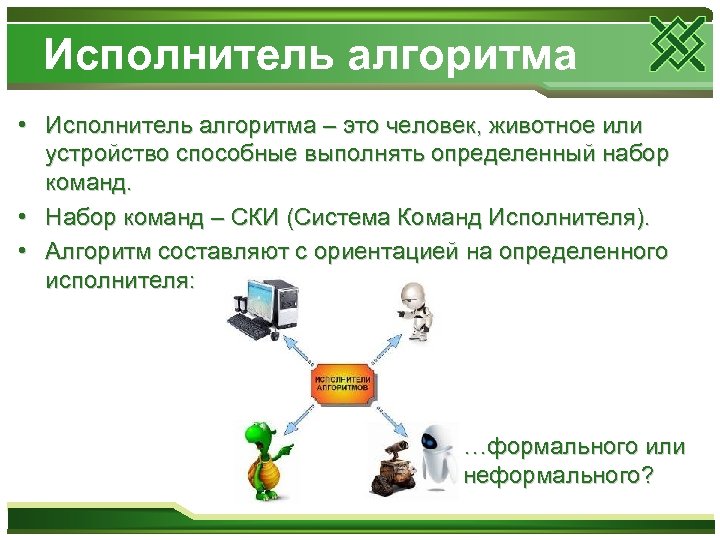

Исполнитель алгоритма • Исполнитель алгоритма – это человек, животное или устройство способные выполнять определенный набор команд. • Набор команд – СКИ (Система Команд Исполнителя). • Алгоритм составляют с ориентацией на определенного исполнителя: …формального или неформального?

Задача № 2 • Выполните предложенные действия. 1. Задумайте целое число от 1 до 20. 2. Прибавьте к нему 2. 3. Результат умножьте на 2. 4. К полученному произведению прибавьте 3. 5. От суммы отнимите задуманное число. 6. К разности прибавьте 5. 7. От суммы отнимите задуманное число. 8. Сообщите ответ. Ответ: 12; мы выступали в роли формального исполнителя

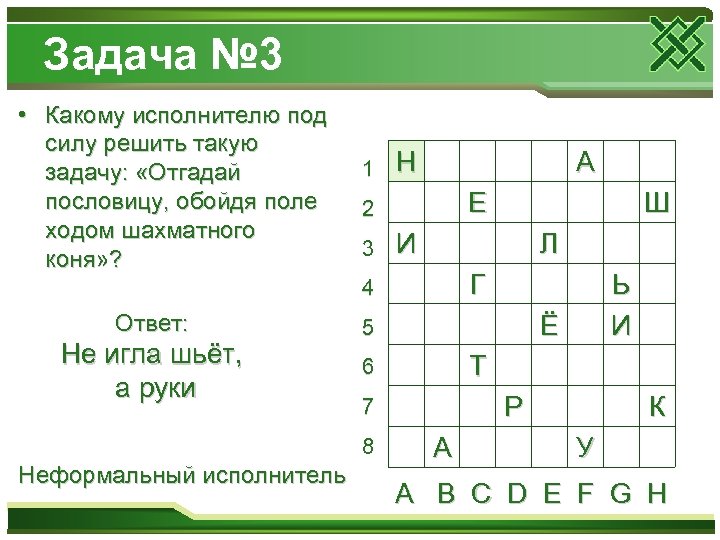

Задача № 3 • Какому исполнителю под силу решить такую задачу: «Отгадай пословицу, обойдя поле ходом шахматного коня» ? 1 Н А Е 2 3 И Л Г 4 Ответ: Не игла шьёт, а руки Ь И Ё 5 Т 6 Р 7 8 Неформальный исполнитель Ш А К У A B C D E F G H

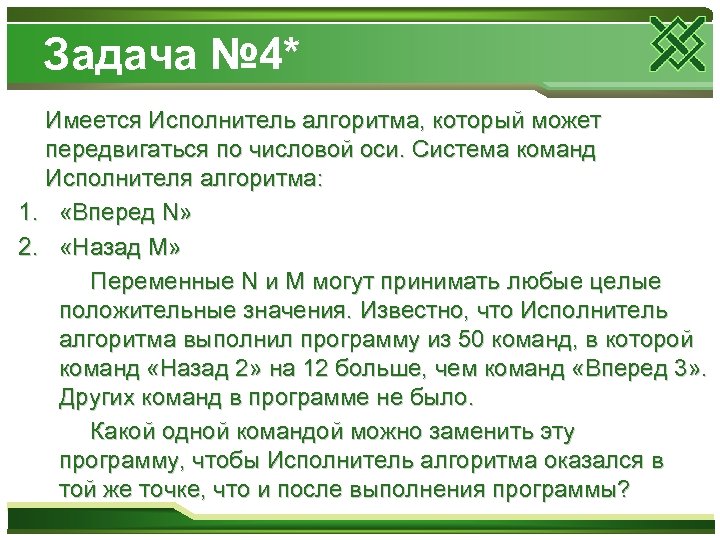

Задача № 4* Имеется Исполнитель алгоритма, который может передвигаться по числовой оси. Система команд Исполнителя алгоритма: 1. «Вперед N» 2. «Назад M» Переменные N и M могут принимать любые целые положительные значения. Известно, что Исполнитель алгоритма выполнил программу из 50 команд, в которой команд «Назад 2» на 12 больше, чем команд «Вперед 3» . Других команд в программе не было. Какой одной командой можно заменить эту программу, чтобы Исполнитель алгоритма оказался в той же точке, что и после выполнения программы?

Решение: 1. Найдем сколько было команд: пусть х – количество команд «Вперед» , тогда х+(х+12)=50; х=19; 19+12=31 – количество команд «Назад» 2. Будем вести отсчет от начала числовой оси: 19*3=57 – после выполнения «Вперед 3» 19 раз; 31*2=62 – после выполнения «Назад 2» 31 раз; 57 -62=-5 – оказался на отметке -5. 3. Все эти команды можно заменить одной – «Назад 5»

Задача № 5** Леонардо Пизанский, известный, как Фибоначчи, был первым из великих математиков Европы позднего Средневековья. Числовой ряд, который назван его именем, получился в результате решения задачи о кроликах, которую Фибоначчи изложил в своей «Книге Абака» (1202 год). Он выглядит так: 1, 1, 2, 3, 5, 8, 13, 21, 34, 55, 89, 144… В этом ряду каждое следующее число, начиная с третьего, равно сумме двух предыдущих. Составьте словесный алгоритм проверки принадлежности введенного числа n ряду Фибоначчи.

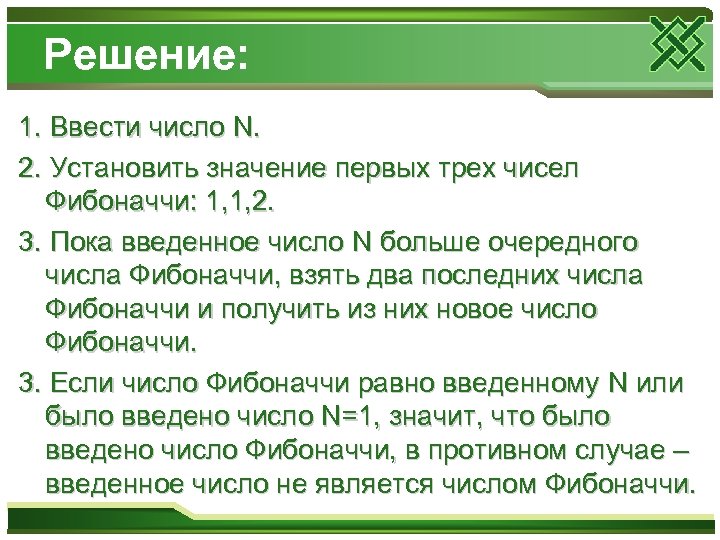

Решение: 1. Ввести число N. 2. Установить значение первых трех чисел Фибоначчи: 1, 1, 2. 3. Пока введенное число N больше очередного числа Фибоначчи, взять два последних числа Фибоначчи и получить из них новое число Фибоначчи. 3. Если число Фибоначчи равно введенному N или было введено число N=1, значит, что было введено число Фибоначчи, в противном случае – введенное число не является числом Фибоначчи.

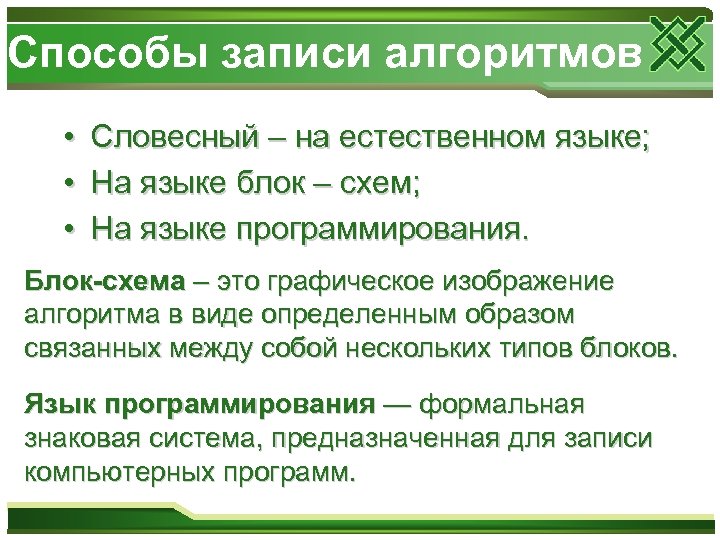

Способы записи алгоритмов • • • Словесный – на естественном языке; На языке блок – схем; На языке программирования. Блок-схема – это графическое изображение алгоритма в виде определенным образом связанных между собой нескольких типов блоков. Язык программирования — формальная знаковая система, предназначенная для записи компьютерных программ.

Блок- схемы алгоритмов. Урок № 2 © А. В. Атанова, 2010 -2011

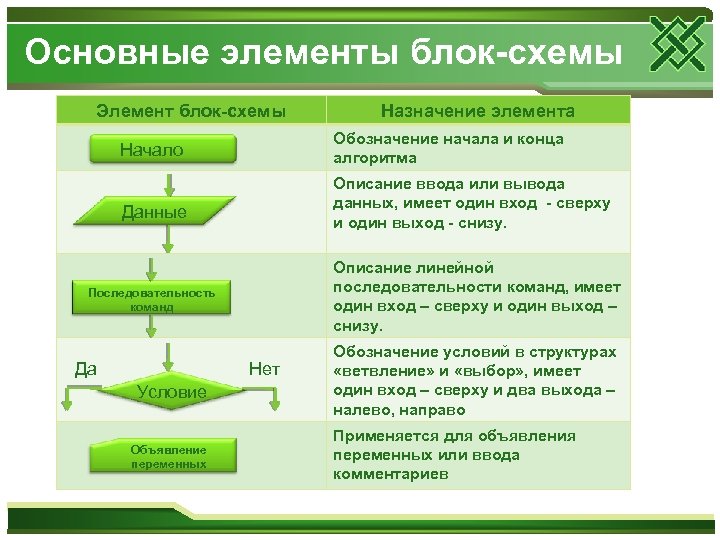

Основные элементы блок-схемы Элемент блок-схемы Обозначение начала и конца алгоритма Начало Описание ввода или вывода данных, имеет один вход - сверху и один выход - снизу. Данные Описание линейной последовательности команд, имеет один вход – сверху и один выход – снизу. Последовательность команд Да Нет Условие Объявление переменных Назначение элемента Обозначение условий в структурах «ветвление» и «выбор» , имеет один вход – сверху и два выхода – налево, направо Применяется для объявления переменных или ввода комментариев

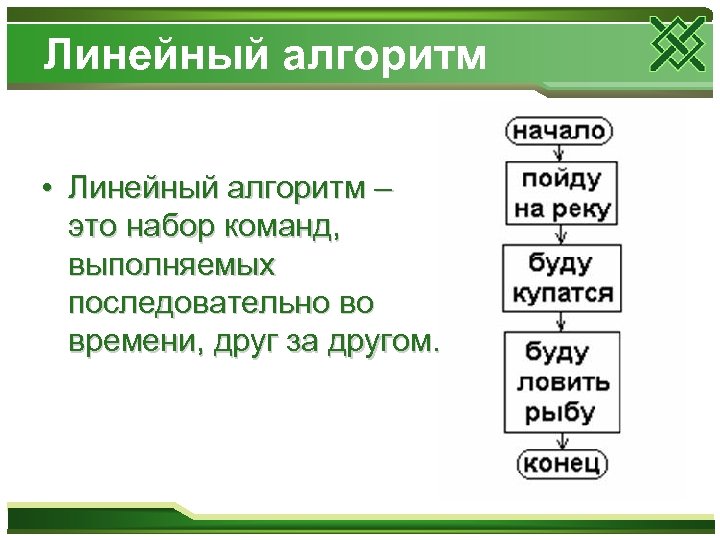

Линейный алгоритм • Линейный алгоритм – это набор команд, выполняемых последовательно во времени, друг за другом.

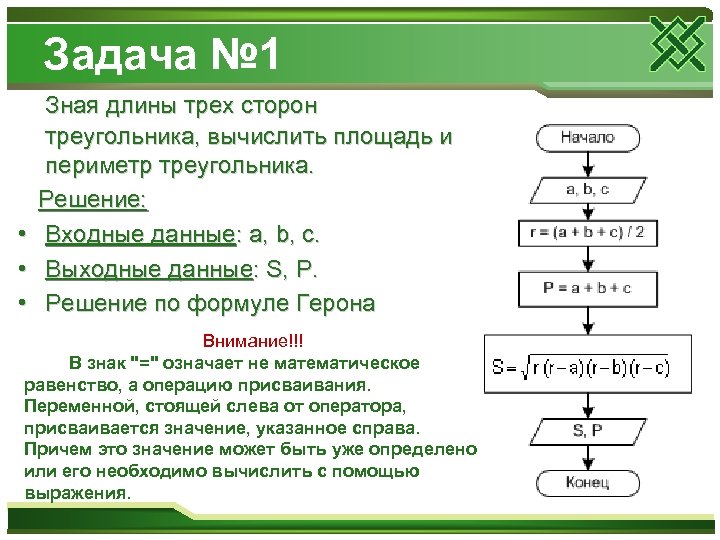

Задача № 1 Зная длины трех сторон треугольника, вычислить площадь и периметр треугольника. Решение: • Входные данные: a, b, c. • Выходные данные: S, P. • Решение по формуле Герона Внимание!!! В знак "=" означает не математическое равенство, а операцию присваивания. Переменной, стоящей слева от оператора, присваивается значение, указанное справа. Причем это значение может быть уже определено или его необходимо вычислить с помощью выражения.

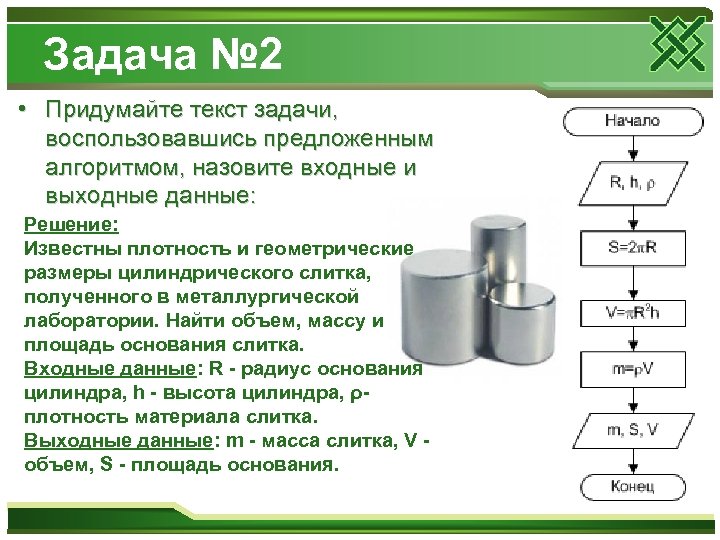

Задача № 2 • Придумайте текст задачи, воспользовавшись предложенным алгоритмом, назовите входные и выходные данные: Решение: Известны плотность и геометрические размеры цилиндрического слитка, полученного в металлургической лаборатории. Найти объем, массу и площадь основания слитка. Входные данные: R - радиус основания цилиндра, h - высота цилиндра, ρплотность материала слитка. Выходные данные: m - масса слитка, V объем, S - площадь основания.

Алгоритмическая структура «ветвление» • Алгоритм, содержащий хотя бы одно условие, в результате которого обеспечивается переход на один из двух возможных шагов, называется разветвляющимся.

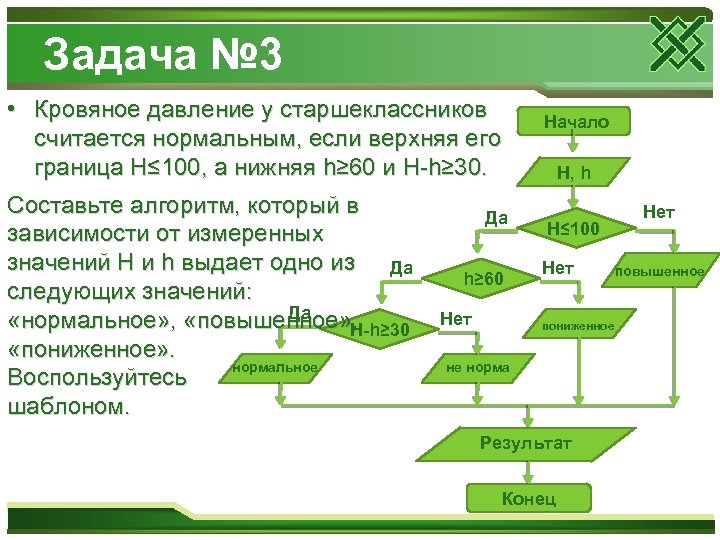

Задача № 3 • Кровяное давление у старшеклассников считается нормальным, если верхняя его граница H≤ 100, а нижняя h≥ 60 и H-h≥ 30. Составьте алгоритм, который в зависимости от измеренных значений H и h выдает одно из Да следующих значений: Да «нормальное» , «повышенное» , H-h≥ 30 «пониженное» . нормальное Воспользуйтесь шаблоном. Да h≥ 60 Нет Начало H, h H≤ 100 Нет пониженное не норма Результат Конец Нет повышенное

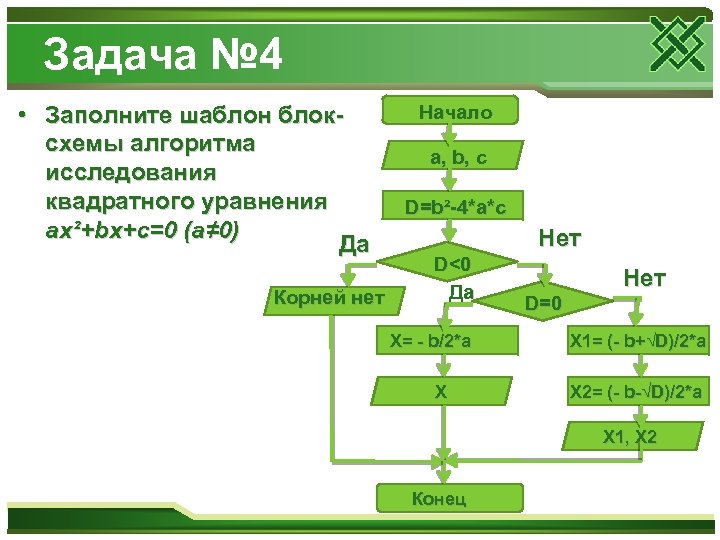

Задача № 4 • Заполните шаблон блоксхемы алгоритма исследования квадратного уравнения ax²+bx+c=0 (a≠ 0) Да Корней нет Начало a, b, c D=b²-4*a*c Нет D<0 Да Х= - b/2*a Х Нет D= 0 X 1= (- b+√D)/2*a X 2= (- b-√D)/2*a X 1, X 2 Конец

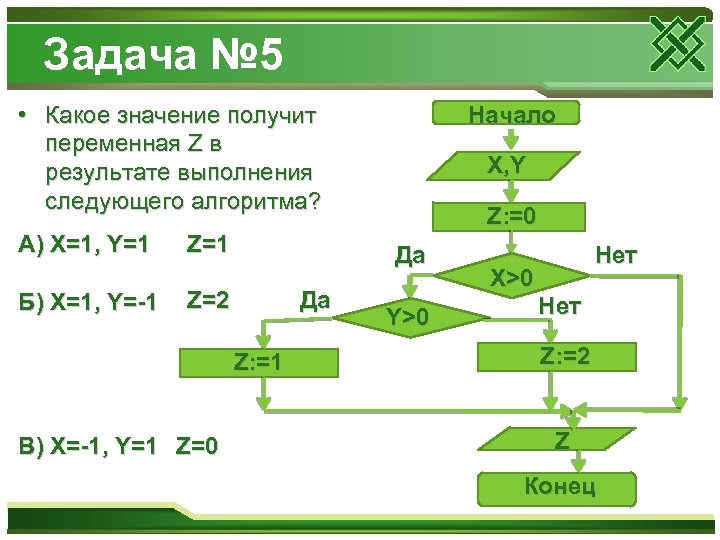

Задача № 5 • Какое значение получит переменная Z в результате выполнения следующего алгоритма? А) Х=1, Y=1 Б) X=1, Y=-1 Z=1 X, Y Z: =0 Да Z=2 Да Z: =1 В) X=-1, Y=1 Z=0 Начало Y>0 Нет X>0 Нет Z: =2 Z Конец

Урок одной задачи. Поиск НОД двух чисел. * Урок № 3 © А. В. Атанова, 2010 -2011

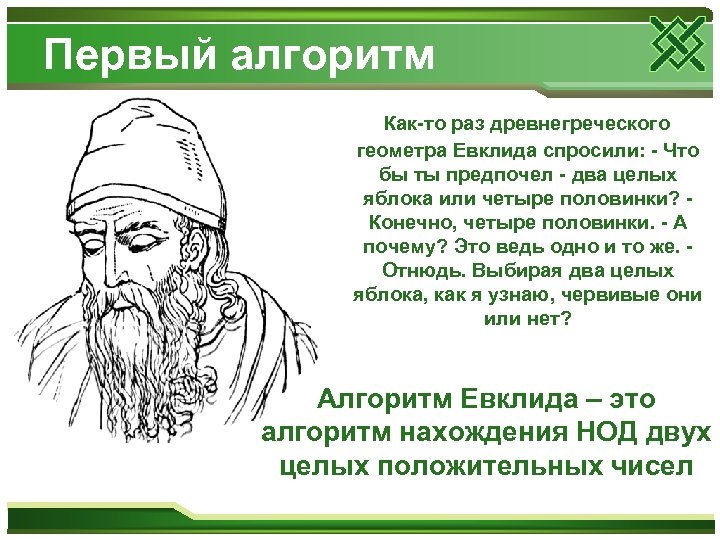

Первый алгоритм Как-то раз древнегреческого геометра Евклида спросили: - Что бы ты предпочел - два целых яблока или четыре половинки? Конечно, четыре половинки. - А почему? Это ведь одно и то же. Отнюдь. Выбирая два целых яблока, как я узнаю, червивые они или нет? Алгоритм Евклида – это алгоритм нахождения НОД двух целых положительных чисел

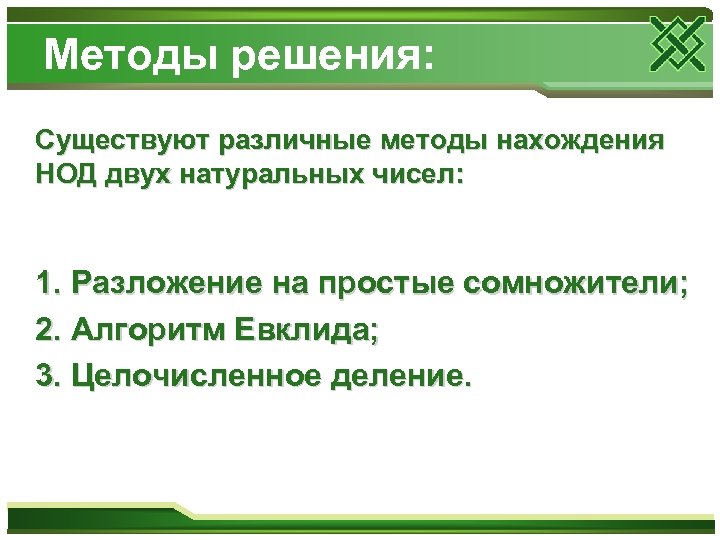

Методы решения: Существуют различные методы нахождения НОД двух натуральных чисел: 1. Разложение на простые сомножители; 2. Алгоритм Евклида; 3. Целочисленное деление.

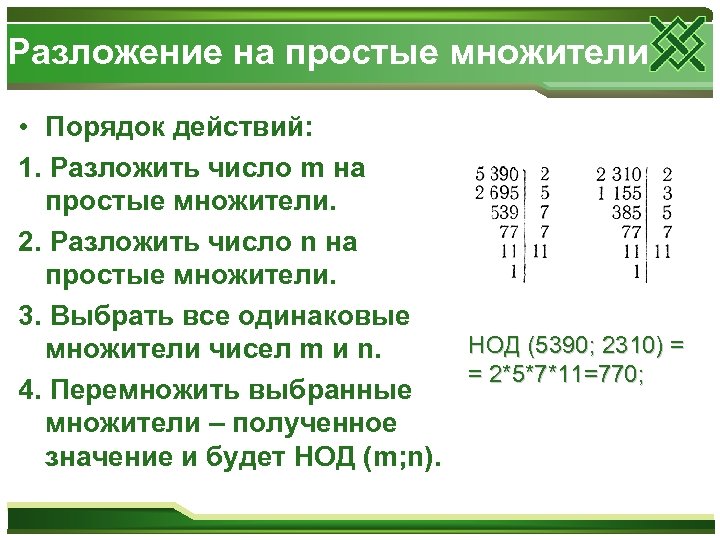

Разложение на простые множители • Порядок действий: 1. Разложить число m на простые множители. 2. Разложить число n на простые множители. 3. Выбрать все одинаковые НОД (5390; 2310) = множители чисел m и n. = 2*5*7*11=770; 4. Перемножить выбранные множители – полученное значение и будет НОД (m; n).

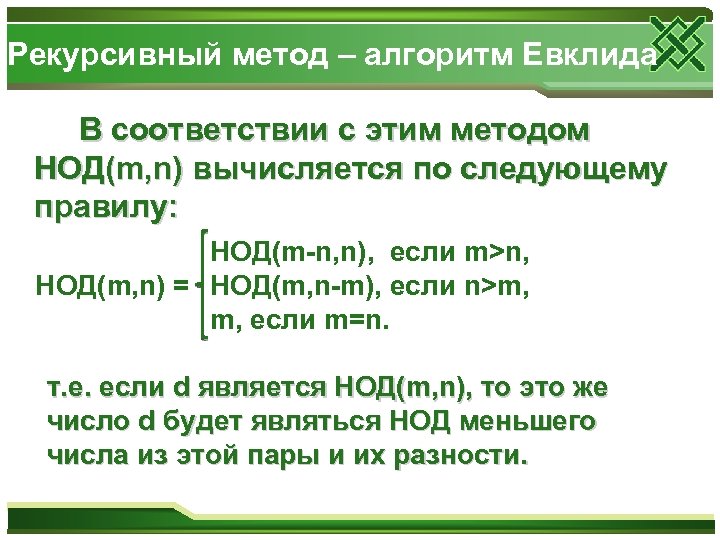

Рекурсивный метод – алгоритм Евклида В соответствии с этим методом НОД(m, n) вычисляется по следующему правилу: НОД(m-n, n), если m>n, НОД(m, n) = НОД(m, n-m), если n>m, m, если m=n. т. е. если d является НОД(m, n), то это же число d будет являться НОД меньшего числа из этой пары и их разности.

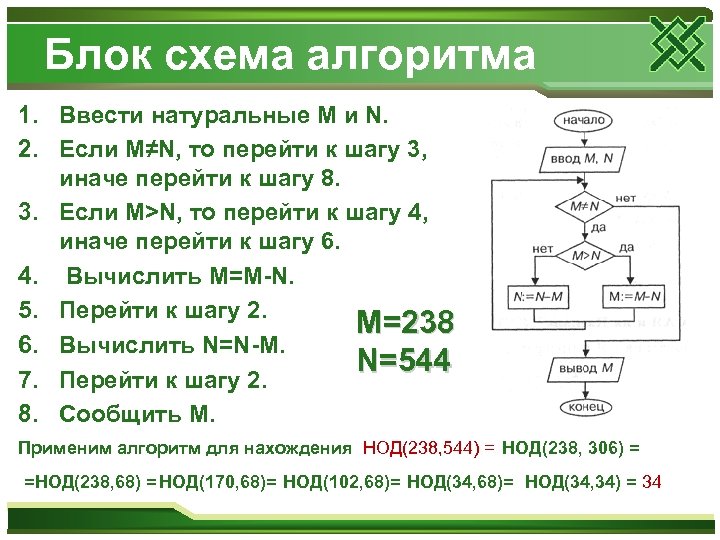

Блок схема алгоритма 1. Ввести натуральные M и N. 2. Если M≠N, то перейти к шагу 3, иначе перейти к шагу 8. 3. Если M>N, то перейти к шагу 4, иначе перейти к шагу 6. 4. Вычислить M=M-N. 5. Перейти к шагу 2. M=238 6. Вычислить N=N-M. N=544 7. Перейти к шагу 2. 8. Сообщить M. Применим алгоритм для нахождения НОД(238, 544) = НОД(238, 306) = =НОД(238, 68) = НОД(170, 68)= НОД(102, 68)= НОД(34, 34) = 34

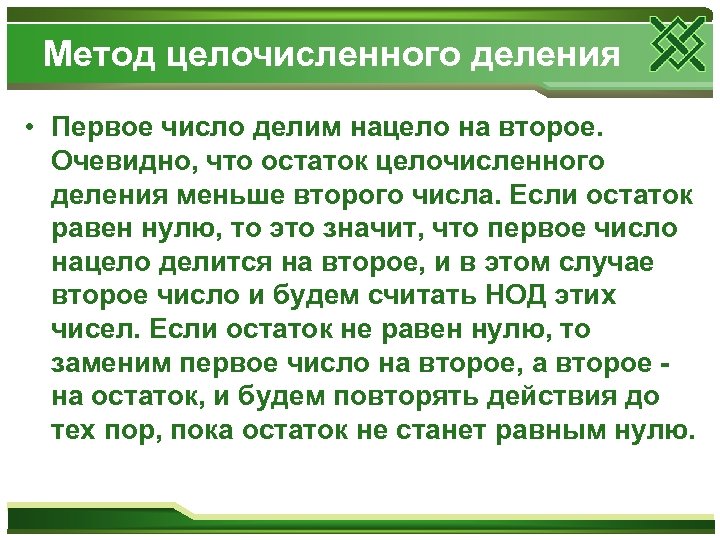

Метод целочисленного деления • Первое число делим нацело на второе. Очевидно, что остаток целочисленного деления меньше второго числа. Если остаток равен нулю, то это значит, что первое число нацело делится на второе, и в этом случае второе число и будем считать НОД этих чисел. Если остаток не равен нулю, то заменим первое число на второе, а второе на остаток, и будем повторять действия до тех пор, пока остаток не станет равным нулю.

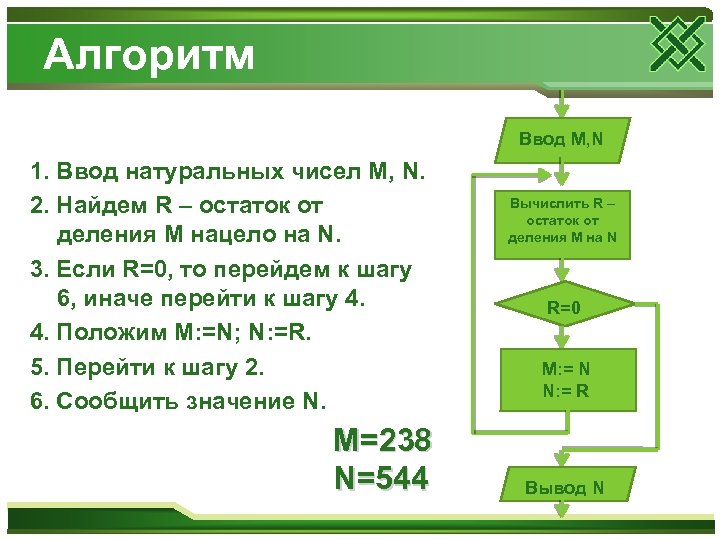

Алгоритм Ввод M, N 1. Ввод натуральных чисел M, N. 2. Найдем R – остаток от деления M нацело на N. 3. Если R=0, то перейдем к шагу 6, иначе перейти к шагу 4. 4. Положим M: =N; N: =R. 5. Перейти к шагу 2. 6. Сообщить значение N. M=238 N=544 Вычислить R – остаток от деления M на N R=0 M: = N N: = R Вывод N

Пошаговое исполнение алгоритма • M: =238 • • N: =544 [238/544]=0 (ост. 238), заменяем: M: =544, N: =238 [544/238]=2 (ост. 68), заменяем: M: =238, N: =68 [238/68]=3 (ост. 34), заменяем: M: =68, N: =34 [68/34]=2 (ост. 0), закончили процесс деления. • НОД(238, 544)=34

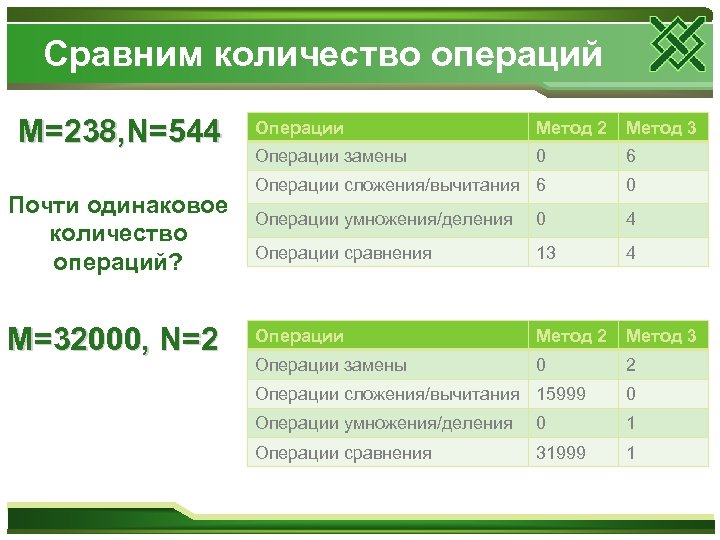

Сравним количество операций M=238, N=544 Почти одинаковое количество операций? M=32000, N=2 Операции Метод 2 Метод 3 Операции замены 0 6 Операции сложения/вычитания 6 0 Операции умножения/деления 0 4 Операции сравнения 13 4 Операции Метод 2 Метод 3 Операции замены 0 2 Операции сложения/вычитания 15999 0 Операции умножения/деления 0 1 Операции сравнения 31999 1

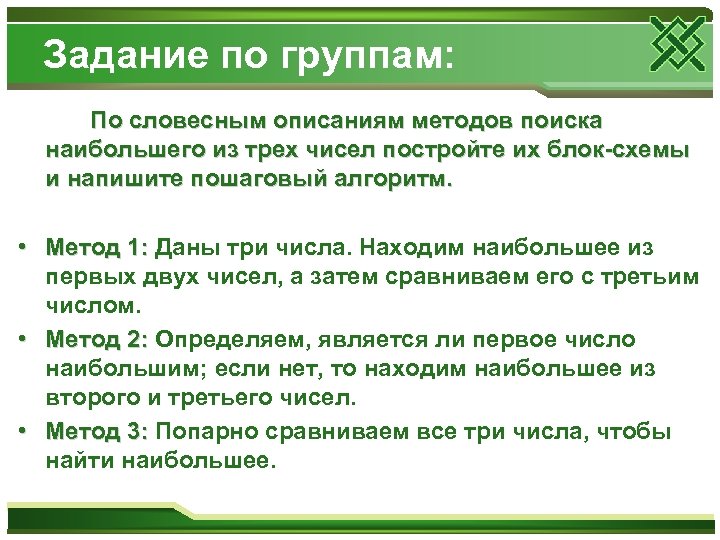

Задание по группам: По словесным описаниям методов поиска наибольшего из трех чисел постройте их блок-схемы и напишите пошаговый алгоритм. • Метод 1: Даны три числа. Находим наибольшее из первых двух чисел, а затем сравниваем его с третьим числом. • Метод 2: Определяем, является ли первое число наибольшим; если нет, то находим наибольшее из второго и третьего чисел. • Метод 3: Попарно сравниваем все три числа, чтобы найти наибольшее.

Алгоритмическая структура «цикл» Урок № 4 © А. В. Атанова, 2010 -2011

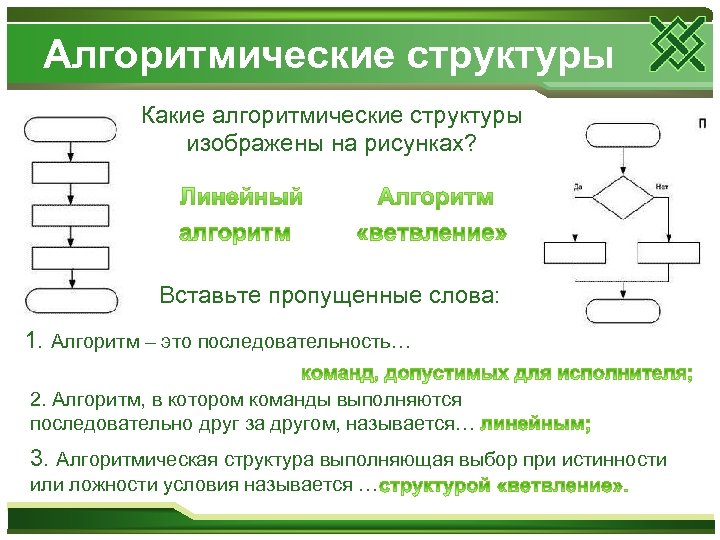

Алгоритмические структуры Какие алгоритмические структуры изображены на рисунках? Вставьте пропущенные слова: 1. Алгоритм – это последовательность… 2. Алгоритм, в котором команды выполняются последовательно друг за другом, называется… 3. Алгоритмическая структура выполняющая выбор при истинности или ложности условия называется …

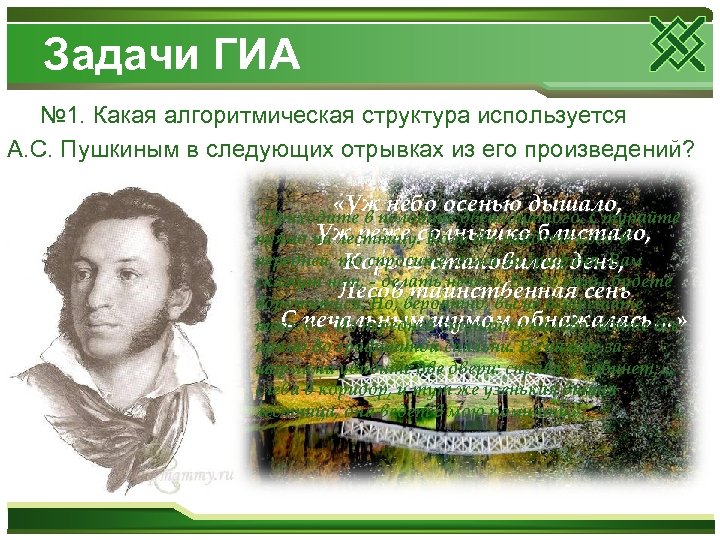

Задачи ГИА № 1. Какая алгоритмическая структура используется А. С. Пушкиным в следующих отрывках из его произведений? «Уж небо осенью дышало, «Приходите в половине двенадцатого. Ступайте Уж реже солнышко блистало, прямо на лестницу. Коли вы найдете кого в передней, то спросите, дома ли графиня. Вам Короче становился день, скажут нет, - делать нечего. Вы должны будете Лесов таинственная сень воротиться. Но, вероятно, вы не встретите С печальным шумом обнажалась…» никого… Из передней ступайте налево, идите все прямо до графининой спальни. В спальне за ширмами увидите двери: справа в кабинет; … слева в коридор, и тут же узенькая витая лестница, она ведет в мою комнату. »

Задачи ГИА № 2. На рисунке представлена блок-схема алгоритма. Какое значение будет иметь переменная Х после выполнения алгоритма при начальном значении переменных Y=5, Z=-3; Начало Y=3, Z= 4. НЕТ Y: =Y+Z Ввод Y, Z Y<5 Y: =Y+Z Ответ: Y 1= -1; Y 2= 3. Конец ДА Y: =Y-Z

Игра «Ежиные тропы»

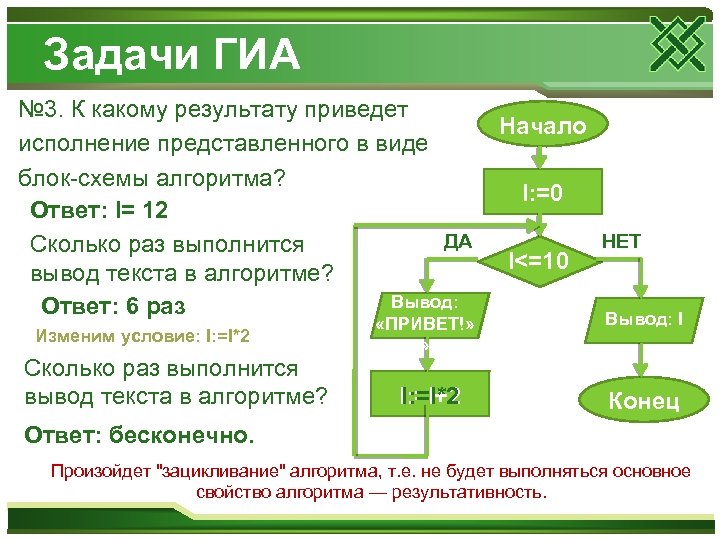

Задачи ГИА № 3. К какому результату приведет исполнение представленного в виде блок-схемы алгоритма? Ответ: I= 12 ДА Сколько раз выполнится вывод текста в алгоритме? Вывод: Ответ: 6 раз Изменим условие: I: =I*2 Сколько раз выполнится вывод текста в алгоритме? «ПРИВЕТ!» » I: =I+2 I: =I*2 Начало I: =0 I<=10 НЕТ Вывод: I Конец Ответ: бесконечно. Произойдет "зацикливание" алгоритма, т. е. не будет выполняться основное свойство алгоритма — результативность.

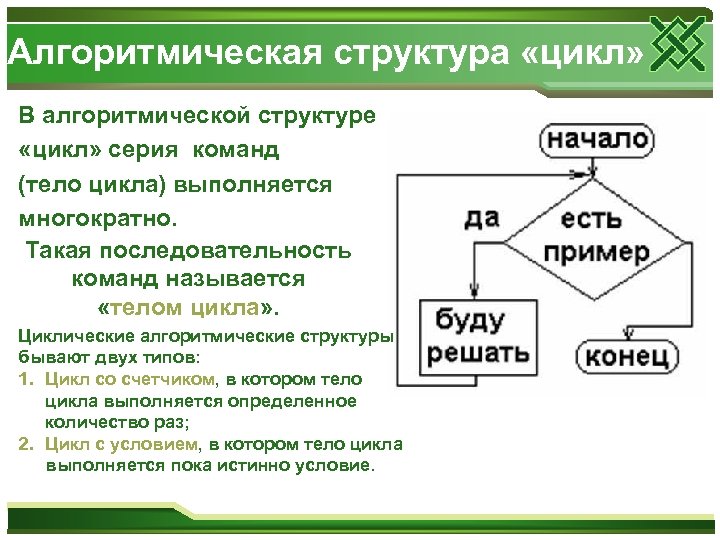

Алгоритмическая структура «цикл» В алгоритмической структуре «цикл» серия команд (тело цикла) выполняется многократно. Такая последовательность команд называется «телом цикла» . Циклические алгоритмические структуры бывают двух типов: 1. Цикл со счетчиком, в котором тело цикла выполняется определенное количество раз; 2. Цикл с условием, в котором тело цикла выполняется пока истинно условие.

Задачи ГИА № 3. Какая алгоритмическая структура используется А. С. Пушкиным в следующих отрывках из его произведений? «Жил старик со своею старухой У самого синего моря; … Вот пошел он к синему морю; Видит, — море слегка разыгралось. Стал он кликать золотую рыбку, Приплыла к нему рыбка и спросила: «Чего тебе надобно, старче? » … Вот пошел он к синему морю, (Помутилося синее море. ) Стал он кликать золотую рыбку, Приплыла к нему рыбка, спросила: «Чего тебе надобно, старче? »

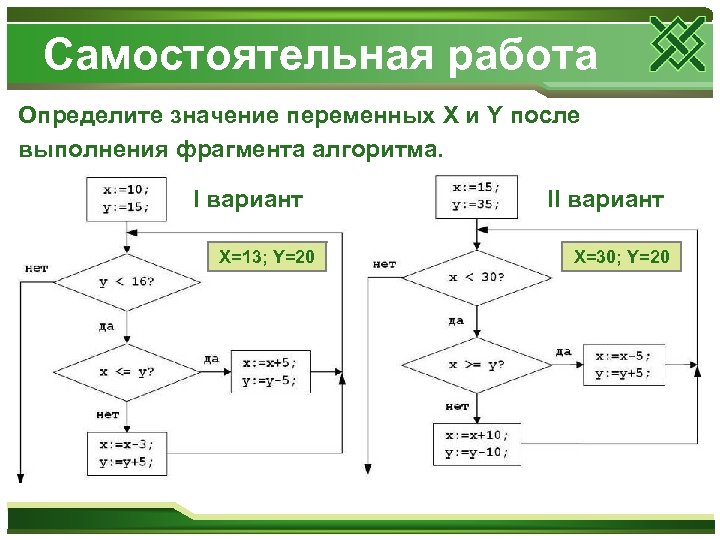

Самостоятельная работа Определите значение переменных X и Y после выполнения фрагмента алгоритма. I вариант Х=13; Y=20 II вариант Х=30; Y=20

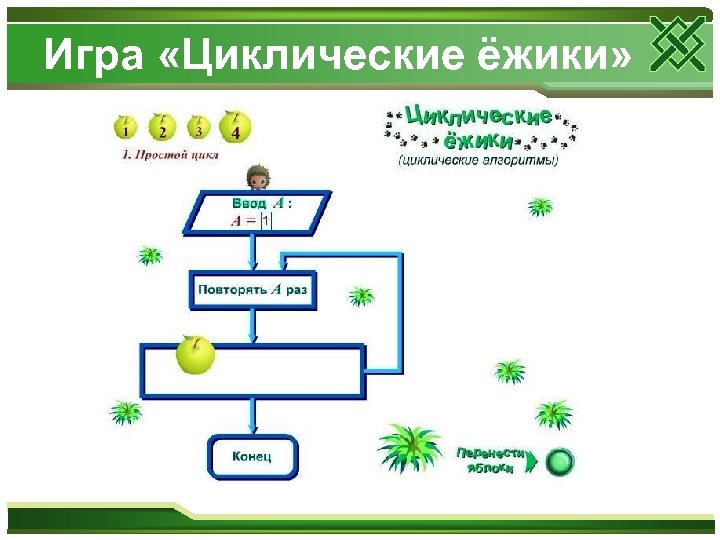

Игра «Циклические ёжики»
