. Основные замечания выявленные при производстве работ по монолитному домостроению . Основные замечания выявленные при производстве работ по монолитному домостроению

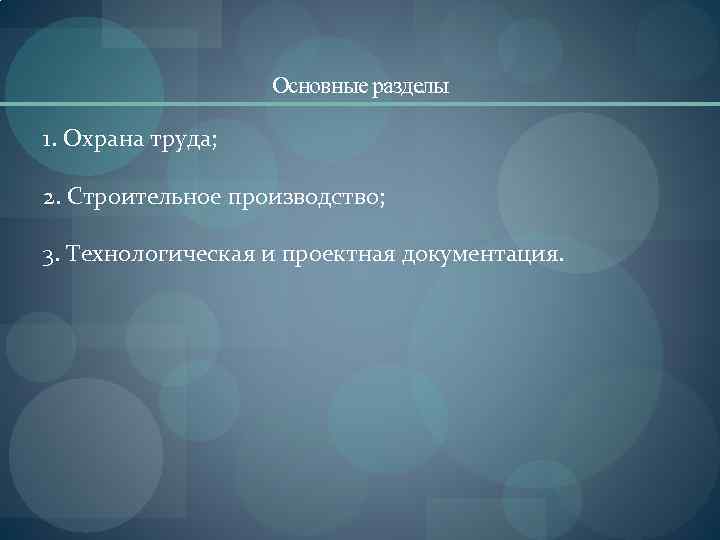

Основные разделы 1. Охрана труда; 2. Строительное производство; 3. Технологическая и проектная документация. Основные разделы 1. Охрана труда; 2. Строительное производство; 3. Технологическая и проектная документация.

Основание для предъявления замечаний: СП 48. 13330. 2011 (СНи. П 12 -01 -2004) «Организация Основание для предъявления замечаний: СП 48. 13330. 2011 (СНи. П 12 -01 -2004) «Организация строительства» ; СП 70. 13330. 2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНи. П 3. 01 -87» ; СП 12 -136 -2002 «Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ» ; СНи. П 12 -03 -2001 «Безопасность труда в строительстве. Часть 1. Общие требования» ; СНи. П 12 -04 -2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» ; ПБ 10 -382 -00 «Правила устройства и безопасной эксплуатации грузоподъёмных кранов» ; РД 11 -06 -2007 «Методические рекомендации о порядке разработки ППР» ; МДС 12 -81. 2007. «Методические рекомендации по разработке и оформлению проекта организации строительства и проекта производства работ» ; «Правила безопасности при работе с инструментом и приспособлениями» .

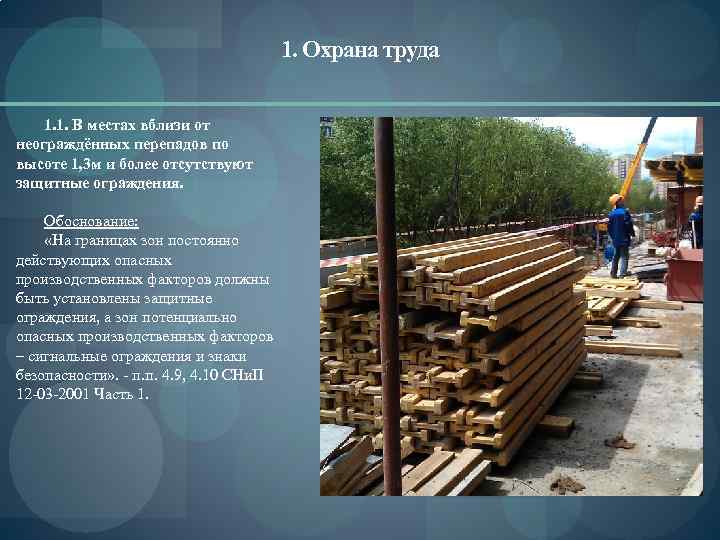

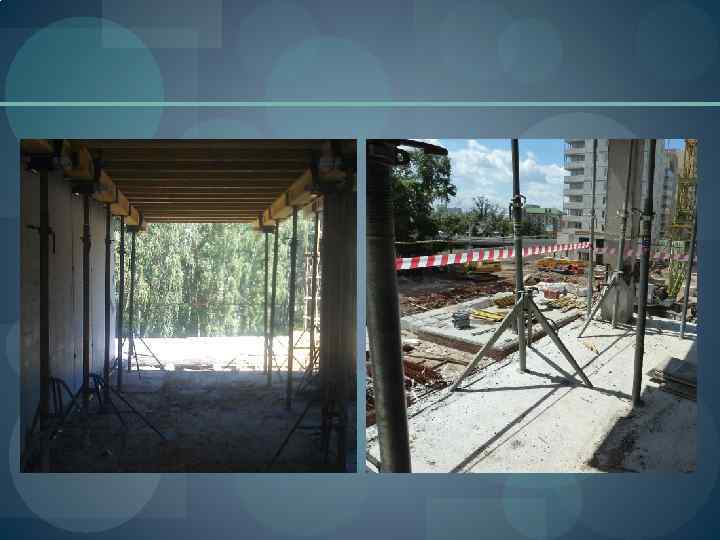

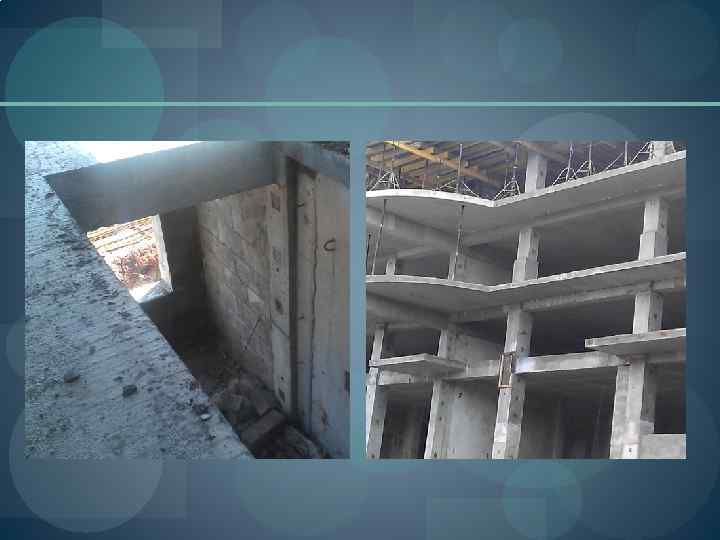

1. Охрана труда 1. 1. В местах вблизи от неограждённых перепадов по высоте 1, 1. Охрана труда 1. 1. В местах вблизи от неограждённых перепадов по высоте 1, 3 м и более отсутствуют защитные ограждения. Обоснование: «На границах зон постоянно действующих опасных производственных факторов должны быть установлены защитные ограждения, а зон потенциально опасных производственных факторов – сигнальные ограждения и знаки безопасности» . - п. п. 4. 9, 4. 10 СНи. П 12 -03 -2001 Часть 1.

1. 2. Зоны перемещения рабочих органов машин не ограждены сигнальным ограждением. Обоснование: «На границах 1. 2. Зоны перемещения рабочих органов машин не ограждены сигнальным ограждением. Обоснование: «На границах зон постоянно действующих опасных производственных факторов должны быть установлены защитные ограждения, а зон потенциально опасных производственных факторов – сигнальные ограждения и знаки безопасности» . - п. п. 4. 9, 4. 10 СНи. П 12 -03 -2001 Часть 1.

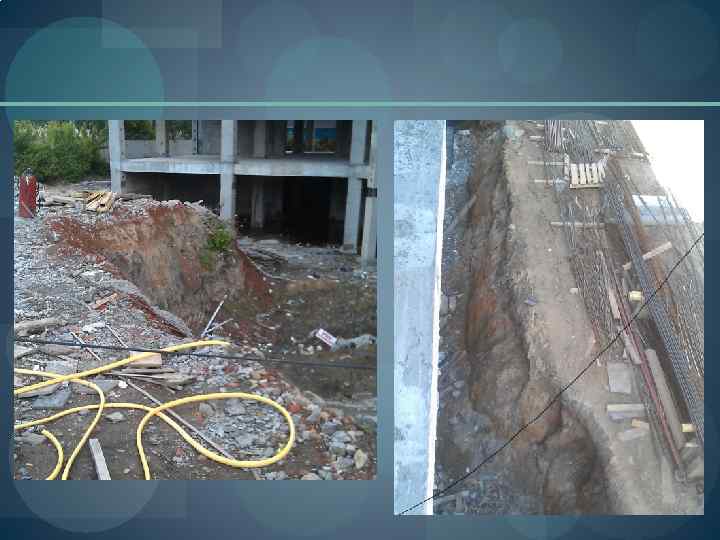

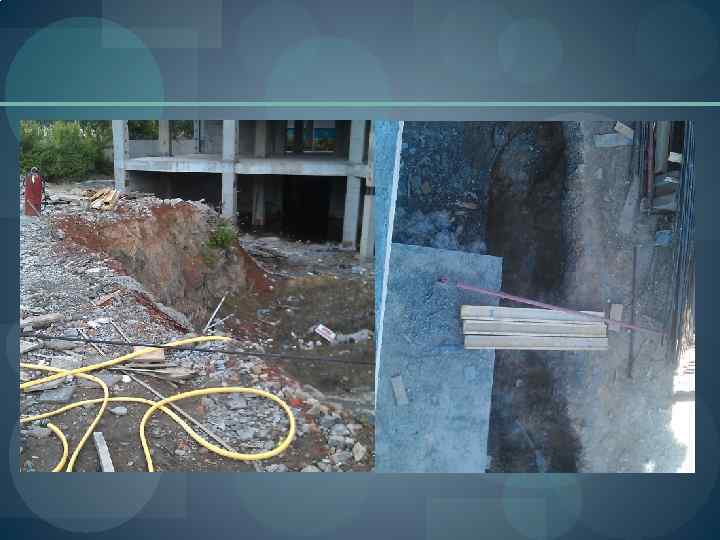

1. 3. Отсутствуют защитные ограждения котлованов, ширина переходных мостиков менее 1, 0 м. Обоснование: 1. 3. Отсутствуют защитные ограждения котлованов, ширина переходных мостиков менее 1, 0 м. Обоснование: «На производственных территориях котлованы, ямы, траншеи и канавы в местах, где происходит движение людей и транспорта должны быть ограждены защитными ограждениями высотой не менее 1, 2 м… В местах перехода через траншеи, ямы, канавы должны быть установлены переходные мостики шириной не менее 1, 0 м, ограждённые с обеих сторон перилами высотой не менее 1, 1 м со сплошной обшивкой внизу на высоту 0, 15 м» . - п. 6. 2. 9 СНи. П 12 -03 -2001 Часть 1.

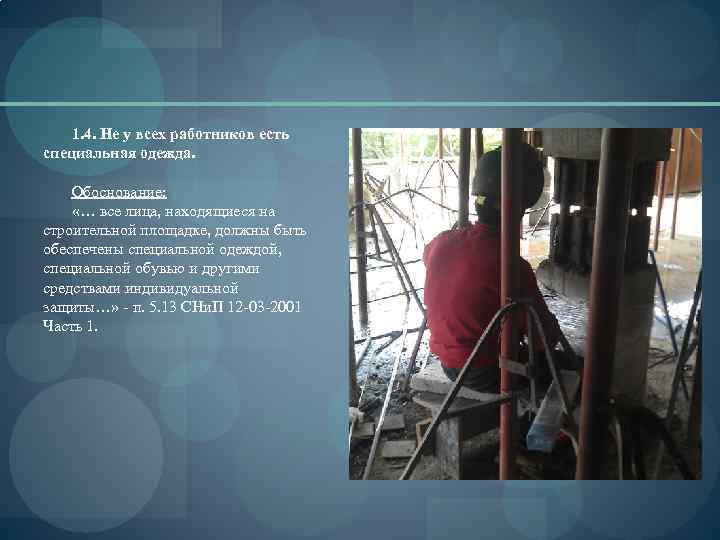

1. 4. Не у всех работников есть специальная одежда. Обоснование: «… все лица, находящиеся 1. 4. Не у всех работников есть специальная одежда. Обоснование: «… все лица, находящиеся на строительной площадке, должны быть обеспечены специальной одеждой, специальной обувью и другими средствами индивидуальной защиты…» - п. 5. 13 СНи. П 12 -03 -2001 Часть 1.

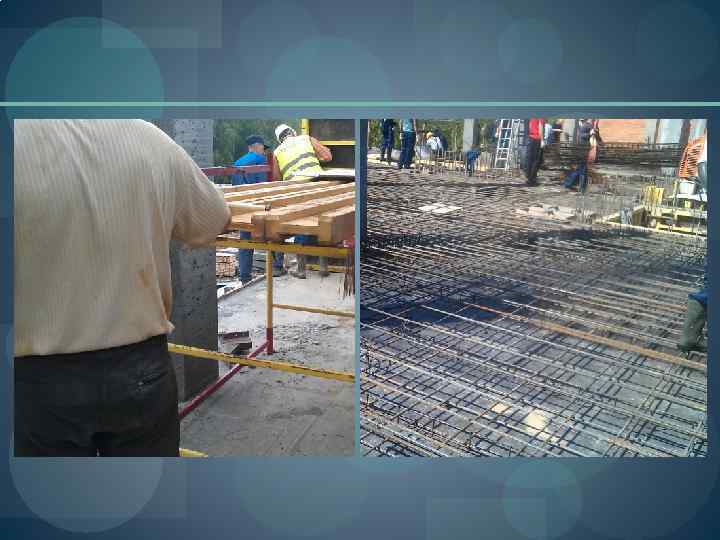

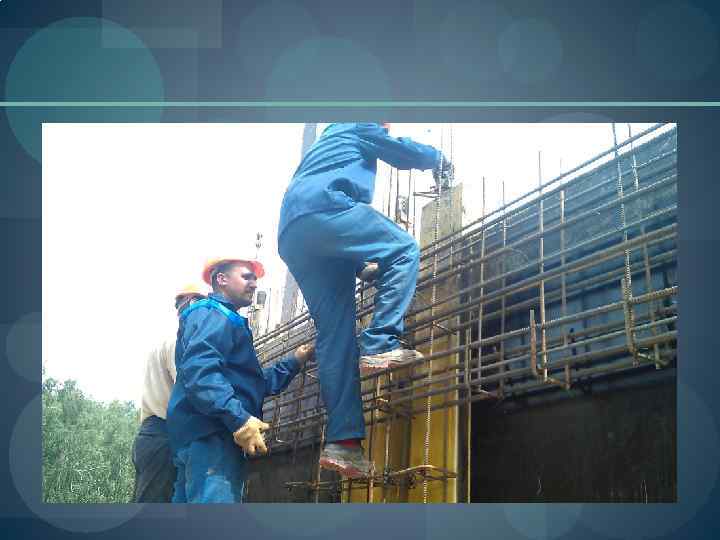

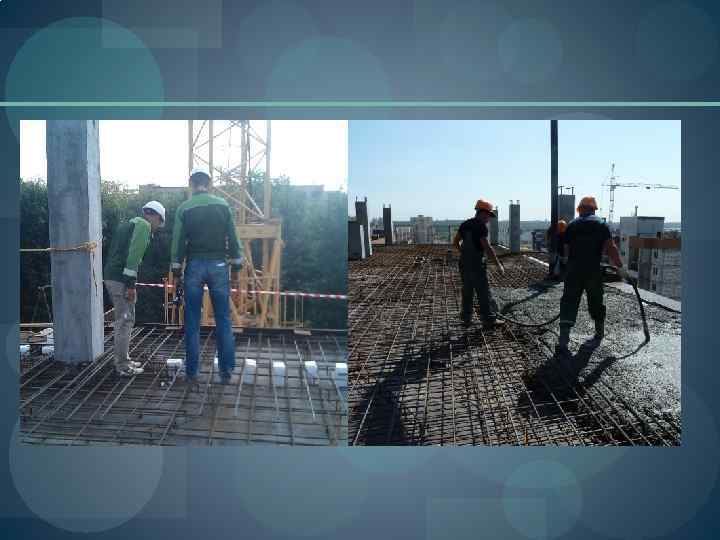

1. 5. Отсутствие ходовых настилов уложенных на арматурный каркас. Обоснование: «Ходить по уложенной арматуре 1. 5. Отсутствие ходовых настилов уложенных на арматурный каркас. Обоснование: «Ходить по уложенной арматуре допускается только по специальным настилам шириной не менее 0, 6 м, уложенным на арматурный каркас» - п. 7. 2. 7 СНи. П 12 -04 -2002 Часть 2.

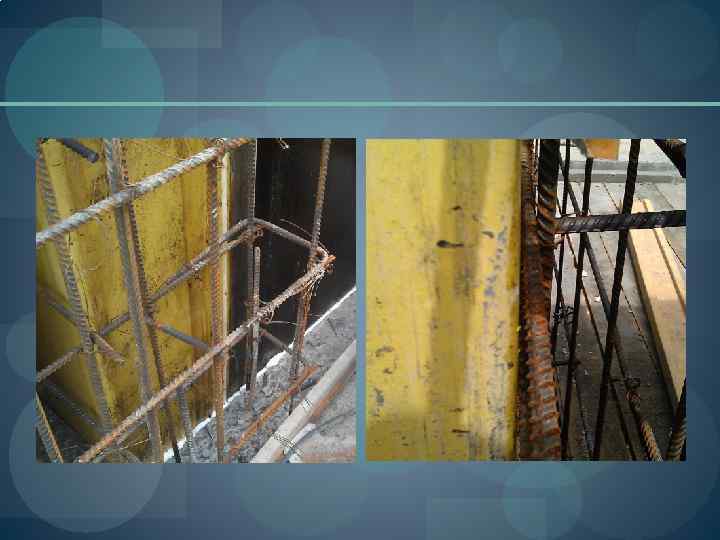

2. Строительное производство 2. 1 Отклонение от проектной толщины защитного слоя бетона выше допустимых 2. Строительное производство 2. 1 Отклонение от проектной толщины защитного слоя бетона выше допустимых значений. Обоснование: «Отклонение толщины защитного слоя бетона не должно превышать: - при толщине защитного слоя от 16 до 20 мм включительно и линйных размеров поперечного сечения конструкции от 101 до 200 мм - +8; -3 мм» - п. 5. 16 СП 70. 13330. 2012 «Несущие и ограждающие конструкции» .

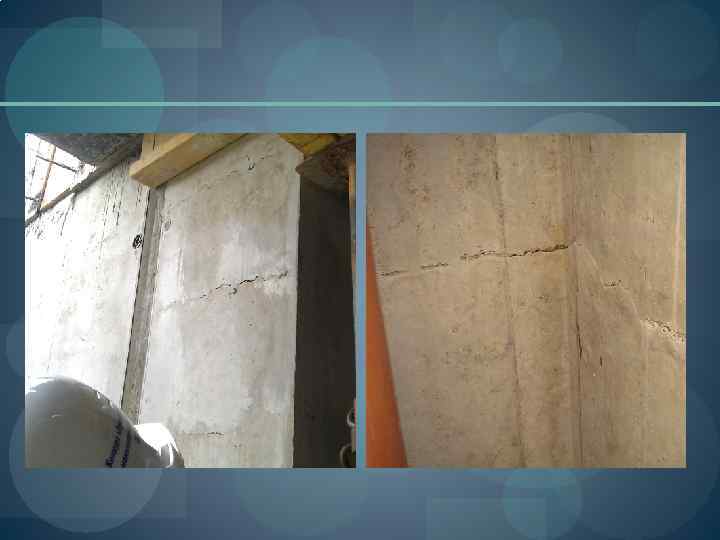

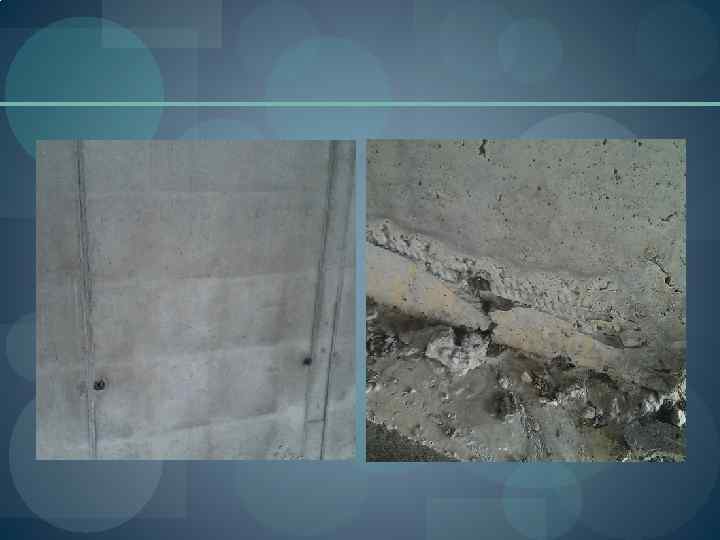

2. 2 Наличие трещин, раковин на бетонных поверхностях превышающих допустимые значения. Обоснование «На бетонных 2. 2 Наличие трещин, раковин на бетонных поверхностях превышающих допустимые значения. Обоснование «На бетонных поверхностях не допускаются: - Трещины шириной раскрытия более 0, 2 мм; - Раковины, диаметром более 10 мм глубиной более 2 мм» - приложение Ц СП 70. 13330. 2012 «Несущие и ограждающие конструкции» .

2. 3 Дефекты выявленные при монтаже сборных ж/б конструкций 2. 3. 1 Неполное опирание 2. 3 Дефекты выявленные при монтаже сборных ж/б конструкций 2. 3. 1 Неполное опирание колонн на оголовок колонны нижележащего яруса, использование прокладок не предусмотренных проектом

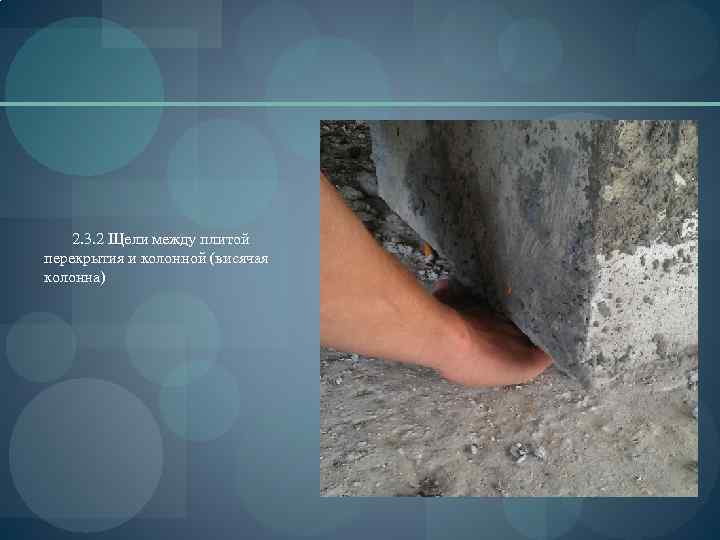

2. 3. 2 Щели между плитой перекрытия и колонной (висячая колонна) 2. 3. 2 Щели между плитой перекрытия и колонной (висячая колонна)

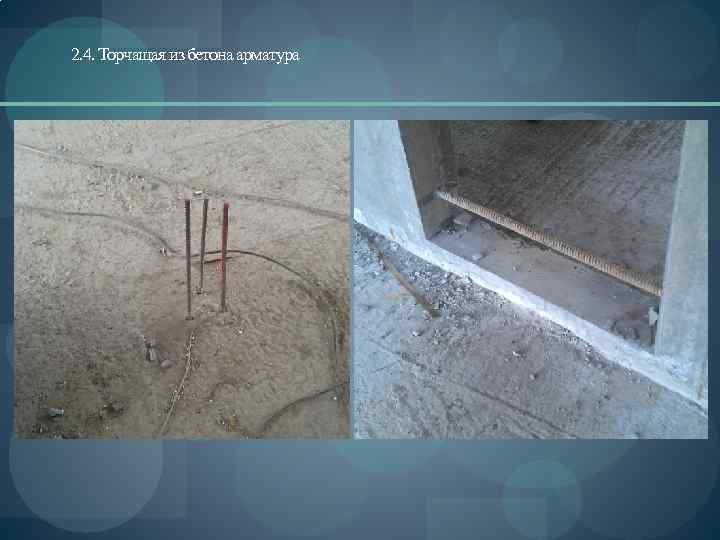

2. 4. Торчащая из бетона арматура 2. 4. Торчащая из бетона арматура

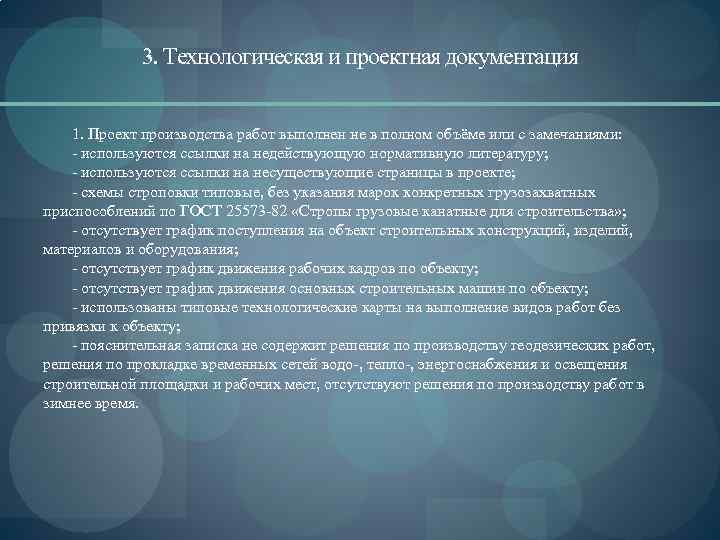

3. Технологическая и проектная документация 1. Проект производства работ выполнен не в полном объёме 3. Технологическая и проектная документация 1. Проект производства работ выполнен не в полном объёме или с замечаниями: - используются ссылки на недействующую нормативную литературу; - используются ссылки на несуществующие страницы в проекте; - схемы строповки типовые, без указания марок конкретных грузозахватных приспособлений по ГОСТ 25573 -82 «Стропы грузовые канатные для строительства» ; - отсутствует график поступления на объект строительных конструкций, изделий, материалов и оборудования; - отсутствует график движения рабочих кадров по объекту; - отсутствует график движения основных строительных машин по объекту; - использованы типовые технологические карты на выполнение видов работ без привязки к объекту; - пояснительная записка не содержит решения по производству геодезических работ, решения по прокладке временных сетей водо-, тепло-, энергоснабжения и освещения строительной площадки и рабочих мест, отсутствуют решения по производству работ в зимнее время.

Обоснование: 1. «Проект производства работ в полном объеме должен разрабатываться при любом строительстве на Обоснование: 1. «Проект производства работ в полном объеме должен разрабатываться при любом строительстве на городской территории» - п. 5. 7. 4 СП 48. 13330. 2011 «Организация строительства» ; 2. «Проект производства работ в полном объеме включает в себя - календарный план производства работ по объекту; - строительный генеральный план; - график поступления на объект строительных конструкций, изделий, материалов и оборудования; - график движения рабочих кадров по объекту; - график движения основных строительных машин по объекту; - технологические карты на выполнение видов работ; - схемы размещения геодезических знаков; - пояснительную записку, содержащую решения по производству геодезических работ, решения по прокладке временных сетей водо-, тепло-, энергоснабжения и освещения строительной площадки и рабочих мест; обоснования и мероприятия по применению мобильных форм организации работ, режимы труда и отдыха; решения по производству работ, включая зимнее время; потребность в энергоресурсах; потребность и привязка городков строителей и мобильных (инвентарных) зданий; мероприятия по обеспечению сохранности материалов, изделий, конструкций и оборудования на строительной площадке; природоохранные мероприятия; мероприятия по охране труда и безопасности в строительстве; технико-экономические показатели» - 5. 7. 5 СП 48. 13330. 2011 «Организация строительства» .

СПАСИБО ЗА ВНИМАНИЕ СПАСИБО ЗА ВНИМАНИЕ
