Основные задачи поисково-разведочных работ на нефть и газ. • Задача поисков состоит в обнаружении промышленных скоплений нефти и газа и их предварительная оценка • • Для решения этой задачи необходимо: знать факторы, контролирующие размещение месторождений нефти и газа; установить поисковые признаки месторождений нефти и газа; разработать комплекс эффективных поисковых методов и применять его в соответствии с поисковыми признаками и природными условиями района поисков; По проведенным геофизическим работам выбрать и обосновать точки заложения поисковых скважин; Провести поисковое бурение и испытание вскрытых продуктивных интервалов; По результатам работ дать обоснованную оценку промышленных перспектив месторождений нефти и газа и отбраковать заведомо непромышленные проявления.
Задача разведки. • Состоит в изучении месторождений с целью подготовки их к разработке путем проведения наиболее эффективного комплекса геологоразведочных работ. • Для решения этих задач необходимо определить: • форму и размеры залежи; • условия её залегания; • гидрогеологические условия; • особенности строения коллекторских толщ, содержащих нефть и газ. • состав и свойства нефти, газа и воды; • сведения о сопутствующих компонентах. • Разведка нефтяных и газовых месторождений осуществляется при помощи бурения и испытания на приток разведочных скважин. Каждая промышленная залежь месторождения разведывается и оценивается отдельно.

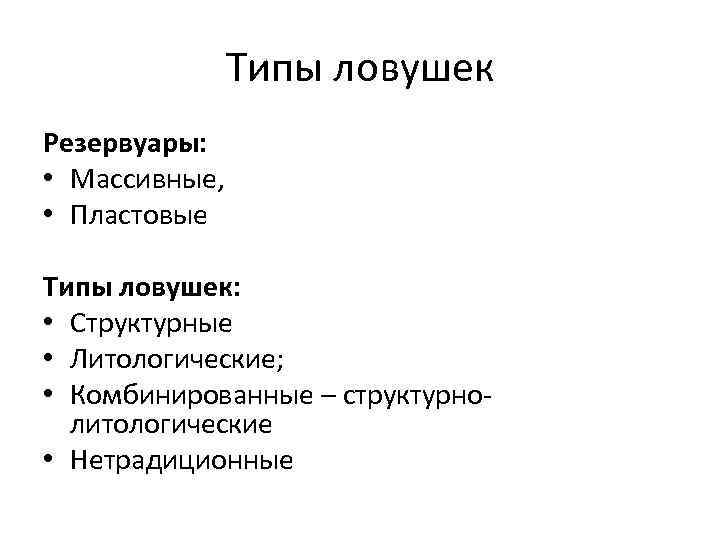

Типы ловушек Резервуары: • Массивные, • Пластовые Типы ловушек: • Структурные • Литологические; • Комбинированные – структурнолитологические • Нетрадиционные

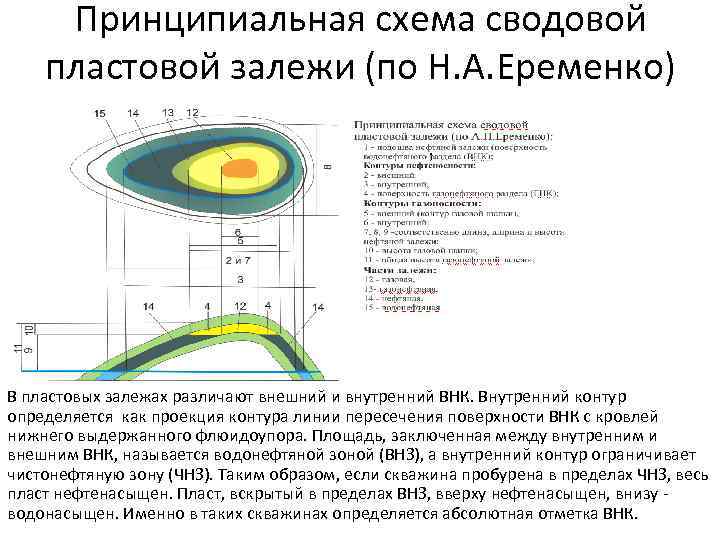

Принципиальная схема сводовой пластовой залежи (по Н. А. Еременко) В пластовых залежах различают внешний и внутренний ВНК. Внутренний контур определяется как проекция контура линии пересечения поверхности ВНК с кровлей нижнего выдержанного флюидоупора. Площадь, заключенная между внутренним и внешним ВНК, называется водонефтяной зоной (ВНЗ), а внутренний контур ограничивает чистонефтяную зону (ЧНЗ). Таким образом, если скважина пробурена в пределах ЧНЗ, весь пласт нефтенасыщен. Пласт, вскрытый в пределах ВНЗ, вверху нефтенасыщен, внизу водонасыщен. Именно в таких скважинах определяется абсолютная отметка ВНК.

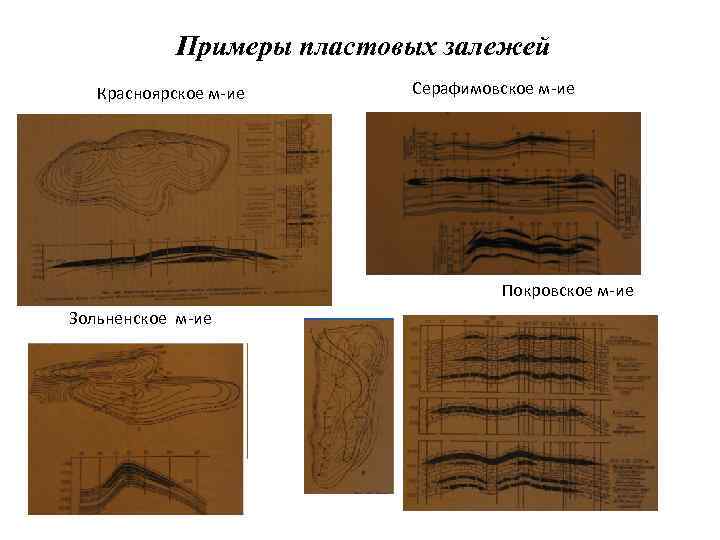

Примеры пластовых залежей Красноярское м-ие Серафимовское м-ие Покровское м-ие Зольненское м-ие
Структурные ловушки - ловушки сформированные в результате деформаций осадочных слоев, содержащих пласты коллекторов и покрышек.

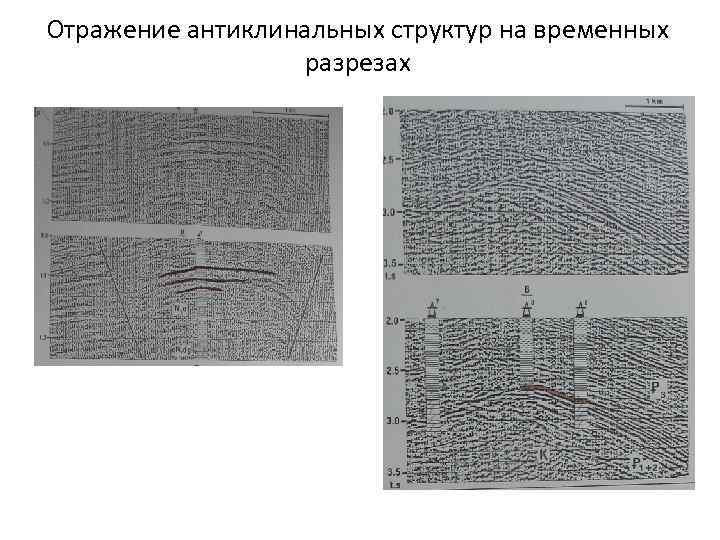

Отражение антиклинальных структур на временных разрезах

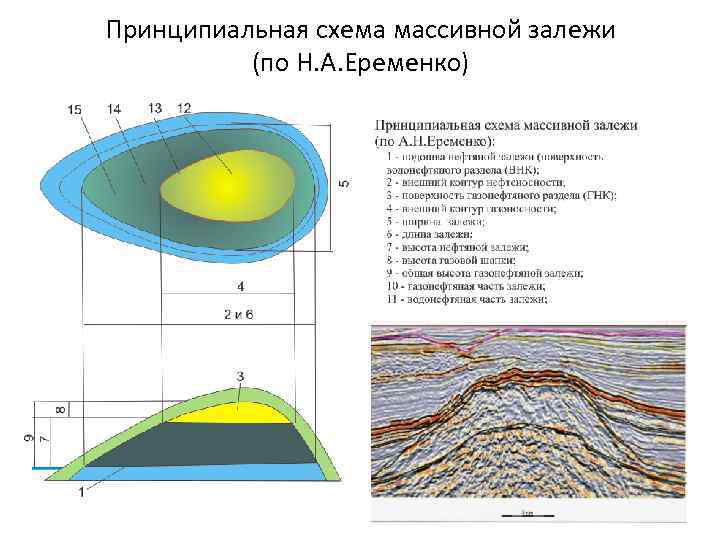

Принципиальная схема массивной залежи (по Н. А. Еременко)

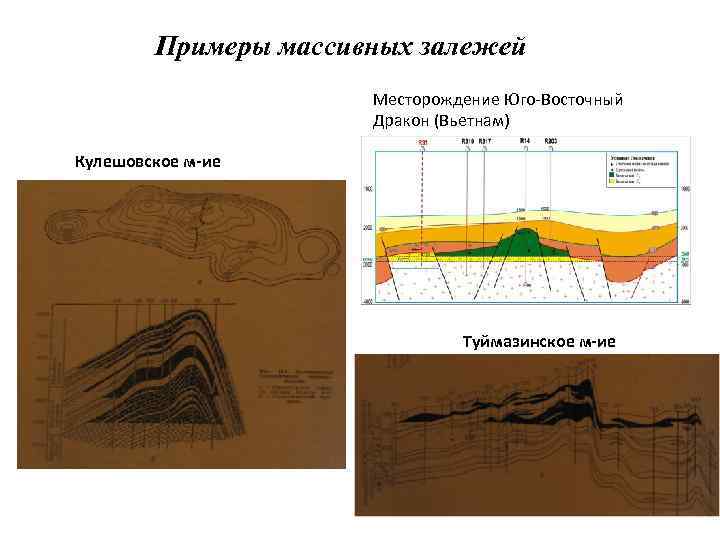

Примеры массивных залежей Месторождение Юго-Восточный Дракон (Вьетнам) Кулешовское м-ие Туймазинское м-ие
Природный резервуар с ложной покрышкой • • В резервуарах, имеющих трехчленное строение, необходимо учитывать наличие так называемой ложной покрышки, то есть толщи, способной содержать УВ, но коллекторские свойства которой недостаточно высокие, чтобы их отдавать. Высота ловушки, исходя из модели трехслойного природного резервуара определяется как разность абсолютной отметки (а. о. ) кровли пластаколлектора в своде структуры и а. о. кровли ложной покрышки (или подошвы флюидоупора в критической седловине. Все УВ ниже этой отметки (подошвы флюидоупора в критической седловине) будут «вымываться» мигрирующими водами за пределы поднятия. Залежь будет существовать, если высота структуры больше мощности ложной покрышки в критической седловине. Резервуар без ложной покрышки Н Резервуар с маломощной ложной покрышкой Резервуар с мощной ложной покрышкой
Структурно-дизъюнктивные ловушки Структуры в зонах надвигов

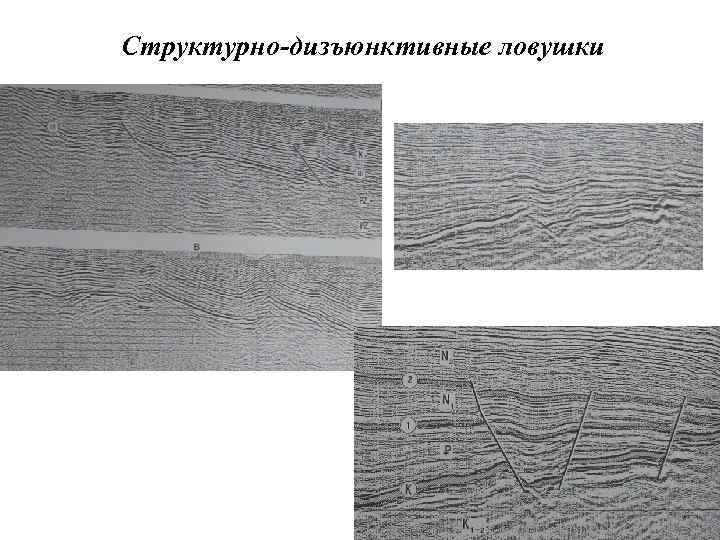

Структурно-дизъюнктивные ловушки

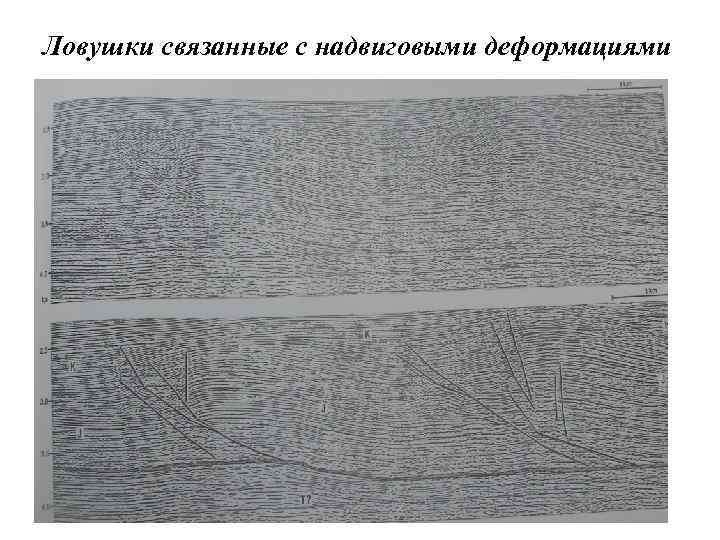

Ловушки связанные с надвиговыми деформациями

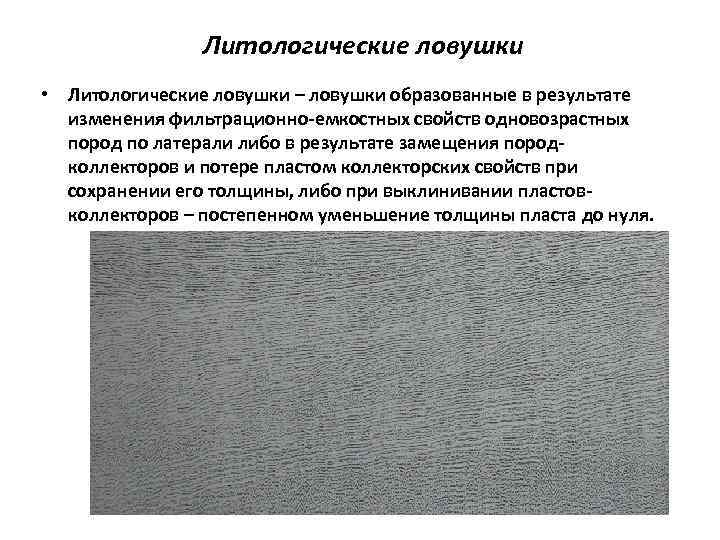

Литологические ловушки • Литологические ловушки – ловушки образованные в результате изменения фильтрационно-емкостных свойств одновозрастных пород по латерали либо в результате замещения породколлекторов и потере пластом коллекторских свойств при сохранении его толщины, либо при выклинивании пластовколлекторов – постепенном уменьшение толщины пласта до нуля.

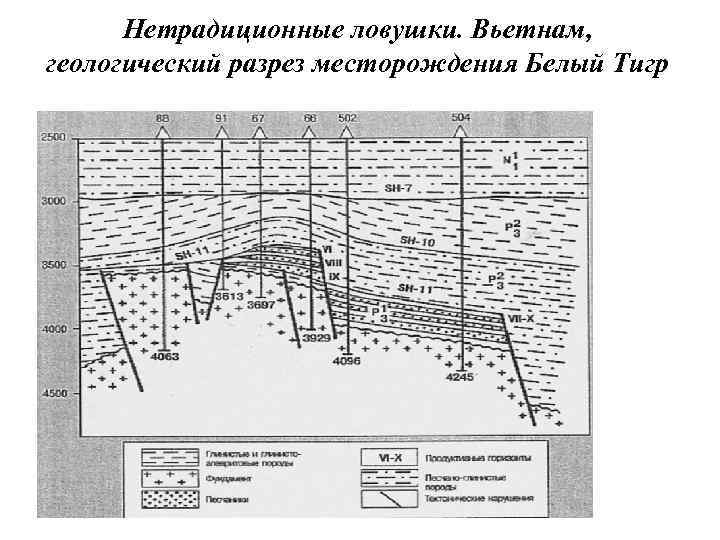

Нетрадиционные ловушки. Вьетнам, геологический разрез месторождения Белый Тигр

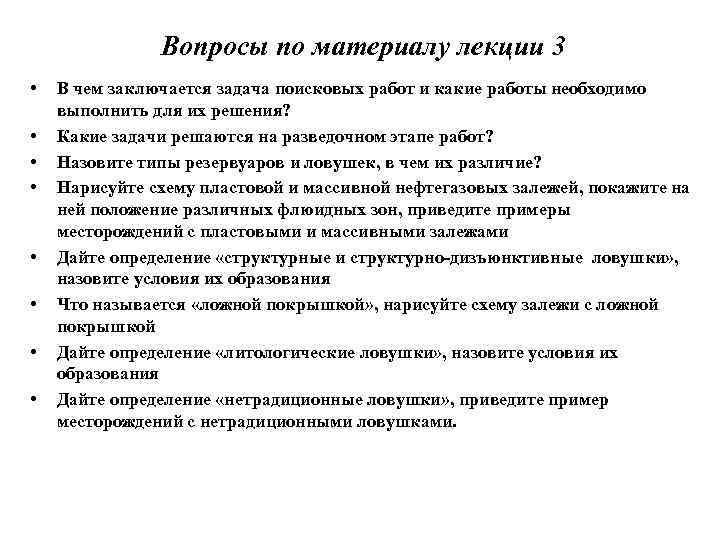

Вопросы по материалу лекции 3 • • В чем заключается задача поисковых работ и какие работы необходимо выполнить для их решения? Какие задачи решаются на разведочном этапе работ? Назовите типы резервуаров и ловушек, в чем их различие? Нарисуйте схему пластовой и массивной нефтегазовых залежей, покажите на ней положение различных флюидных зон, приведите примеры месторождений с пластовыми и массивными залежами Дайте определение «структурные и структурно-дизъюнктивные ловушки» , назовите условия их образования Что называется «ложной покрышкой» , нарисуйте схему залежи с ложной покрышкой Дайте определение «литологические ловушки» , назовите условия их образования Дайте определение «нетрадиционные ловушки» , приведите пример месторождений с нетрадиционными ловушками.
