Основные характеристики сигналов электросвязи Пример Иллюстрации к

Основные характеристики сигналов электросвязи Пример:

Иллюстрации к примеру

Иллюстрации к примеру

Зависимость энергии импульса от ширины сохраняемой части спектра

Структурная схема многоканальной системы передачи • • • ИС- источник сигнала М- модулятор Д- демодулятор ПС- приемник сигнала ГОпд , ГОпр- генераторное оборудование передачи / приема

Пояснения к структурной схеме МСП

Линейное разделение сигналов

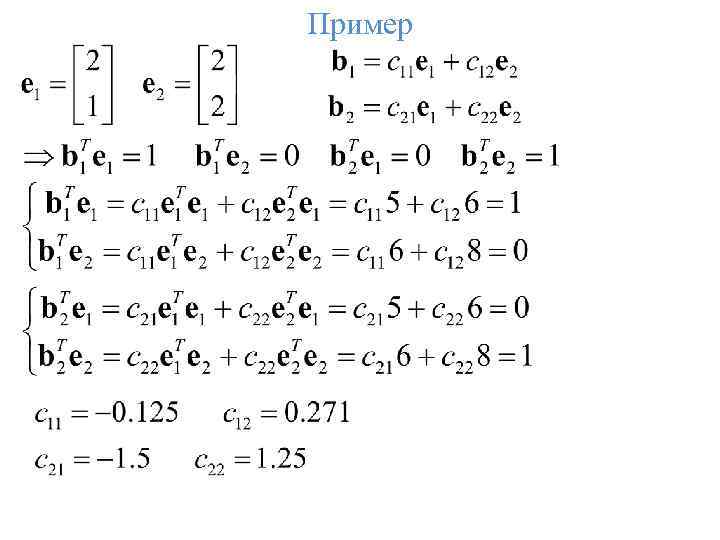

Пример

Условие линейного разделения сигналов Линейно независимы Линейно зависимы

Пример => Сигналы линейно независимы

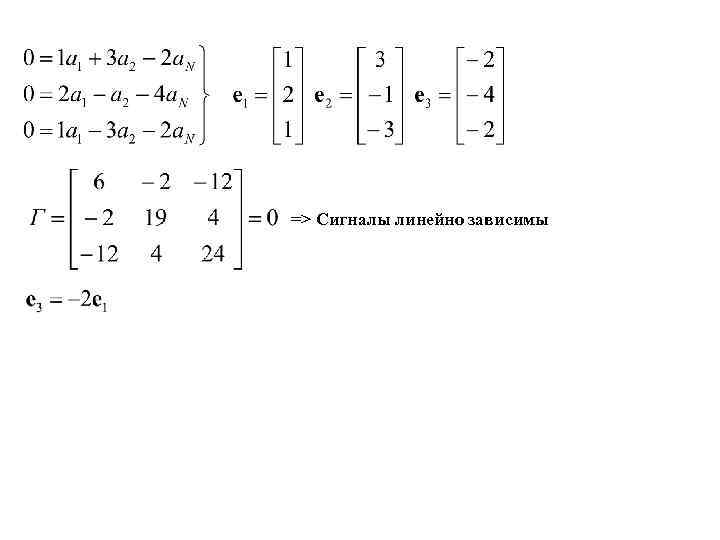

=> Сигналы линейно зависимы

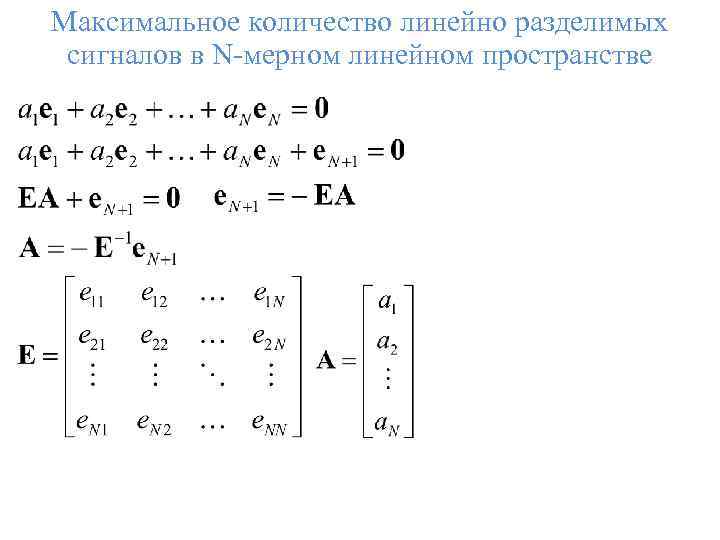

Максимальное количество линейно разделимых сигналов в N-мерном линейном пространстве

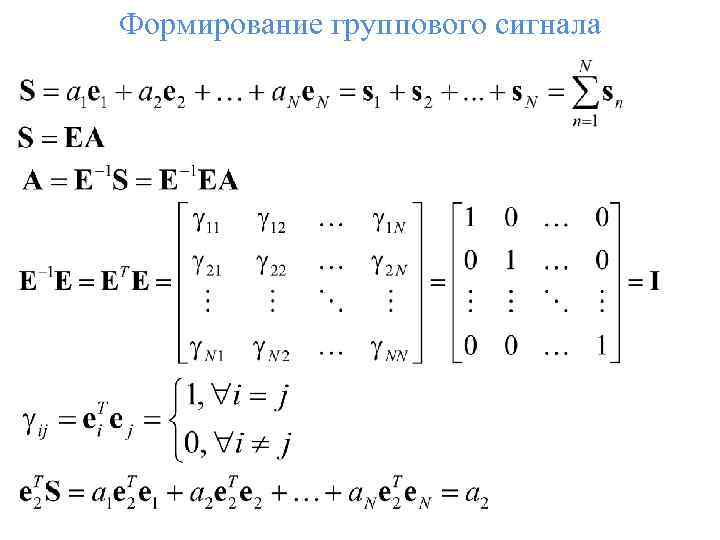

Формирование группового сигнала

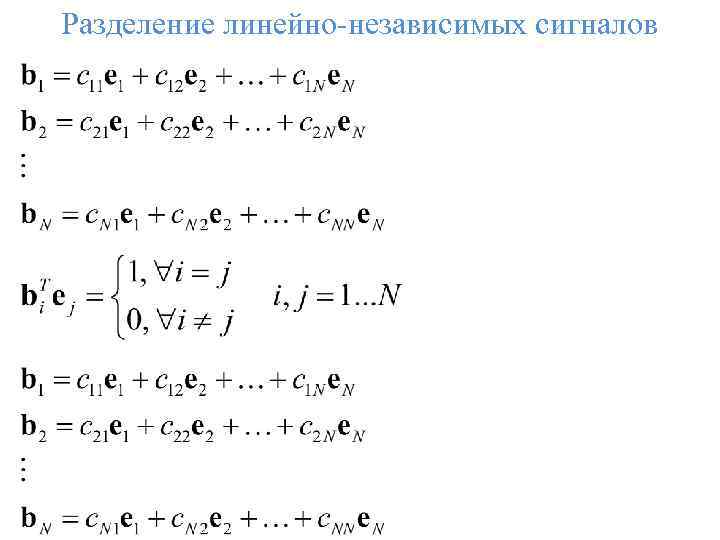

Разделение линейно-независимых сигналов

Пример

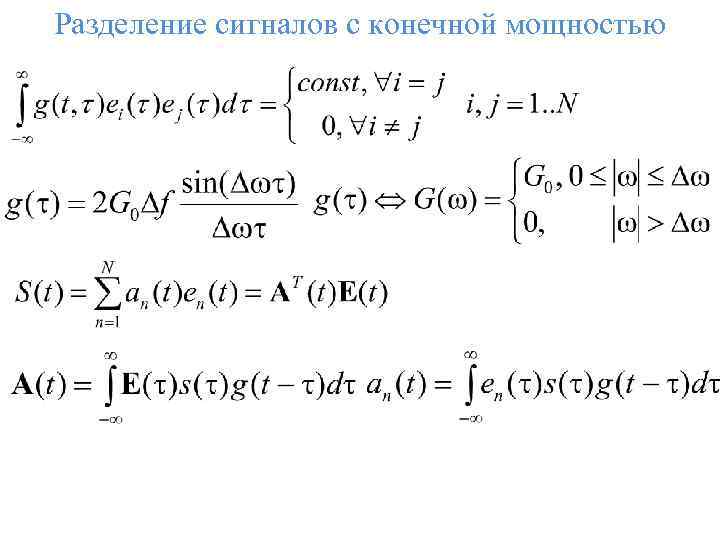

Разделение сигналов с конечной мощностью

Разделение сигналов с конечной энергией

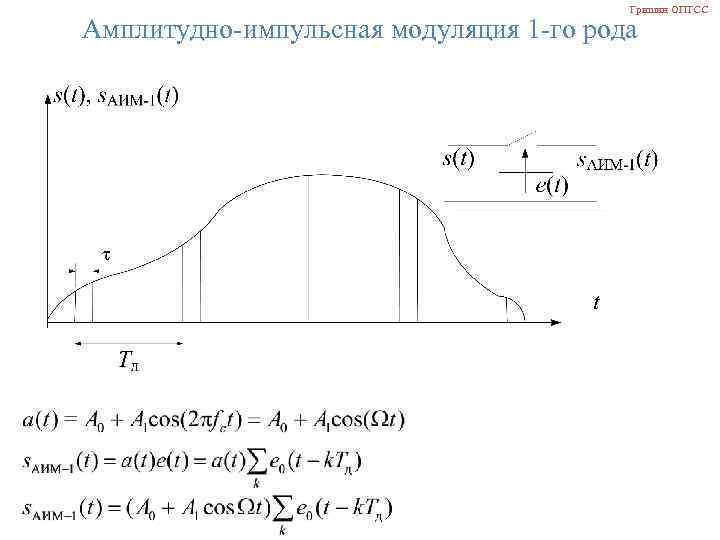

Гришин ОПТСС Амплитудно-импульсная модуляция 1 -го рода

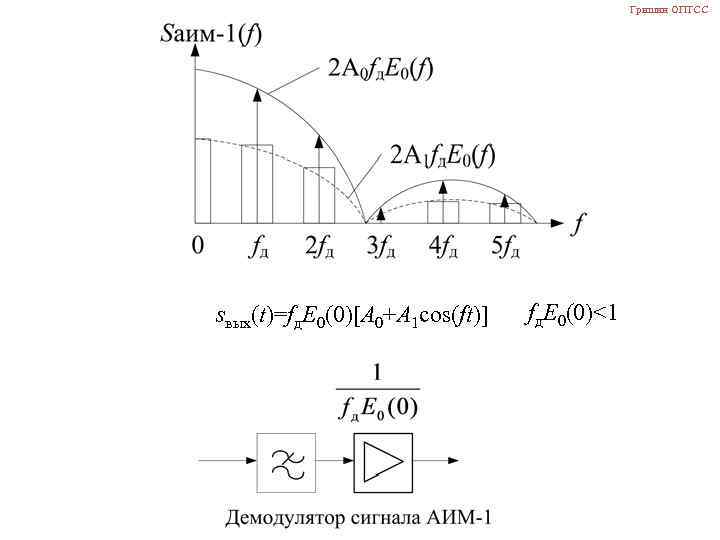

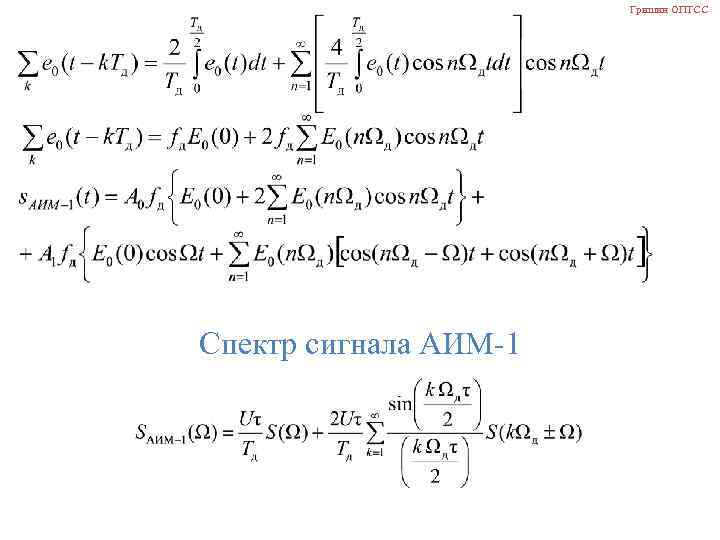

Гришин ОПТСС Спектр сигнала АИМ-1

Гришин ОПТСС sвых(t)=fд. E 0(0)[A 0+A 1 cos(ft)] fд. E 0(0)<1

Гришин ОПТСС

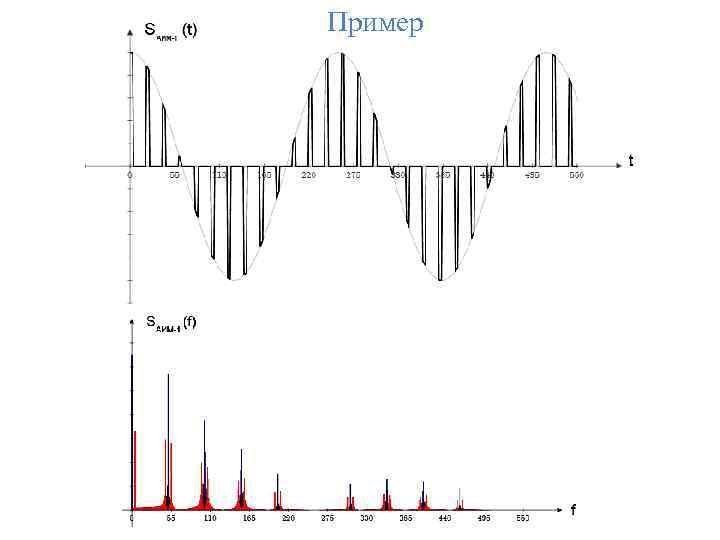

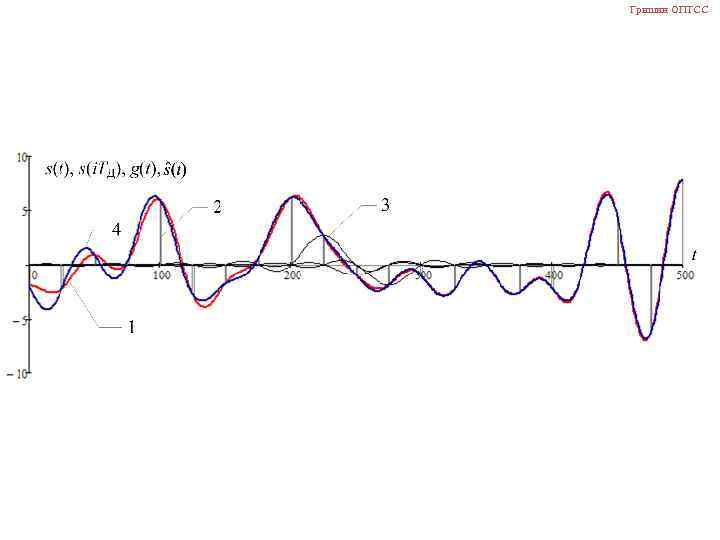

Пример

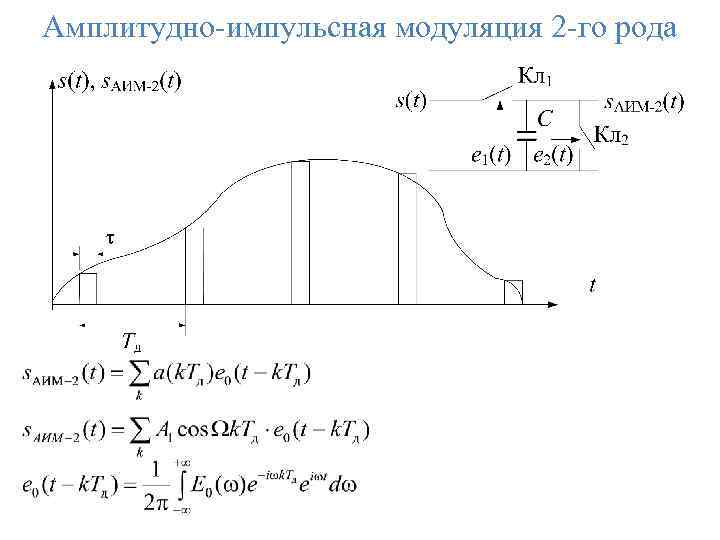

Амплитудно-импульсная модуляция 2 -го рода

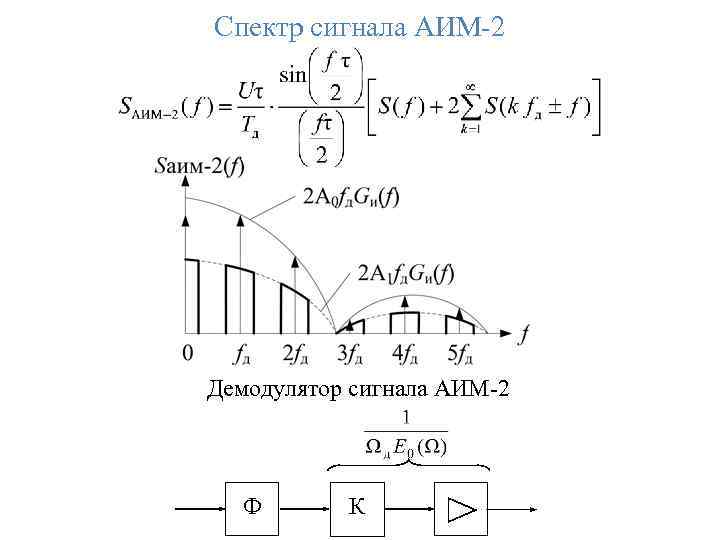

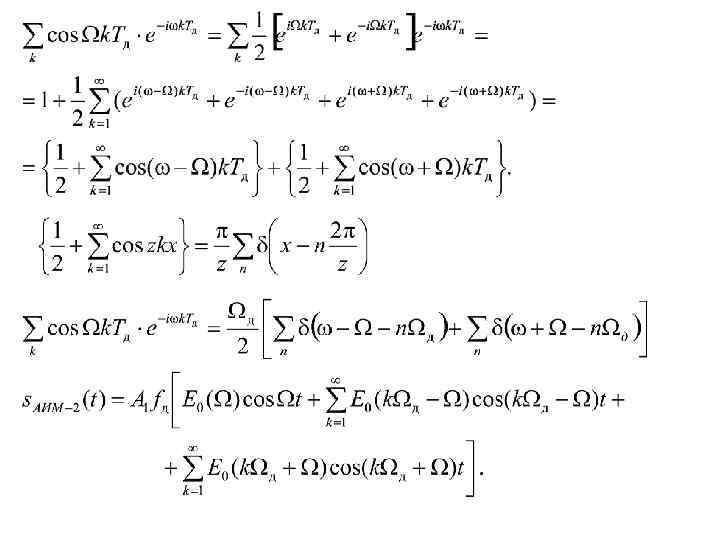

Спектр сигнала АИМ-2 Демодулятор сигнала АИМ-2 Ф К

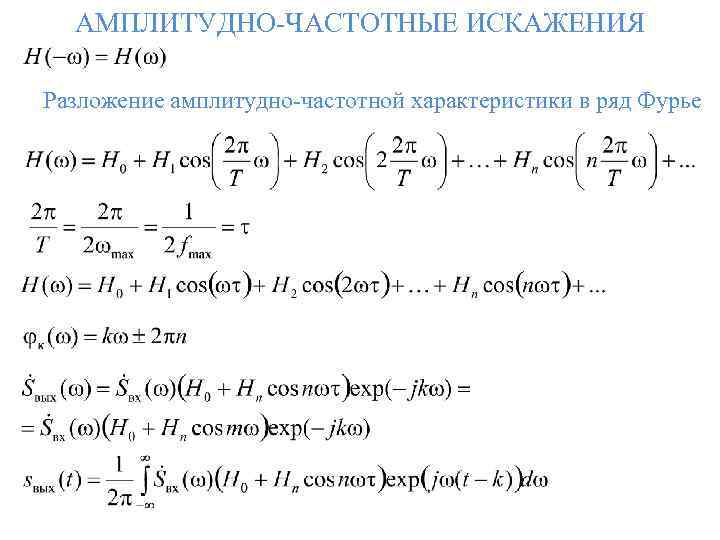

АМПЛИТУДНО-ЧАСТОТНЫЕ ИСКАЖЕНИЯ Разложение амплитудно-частотной характеристики в ряд Фурье

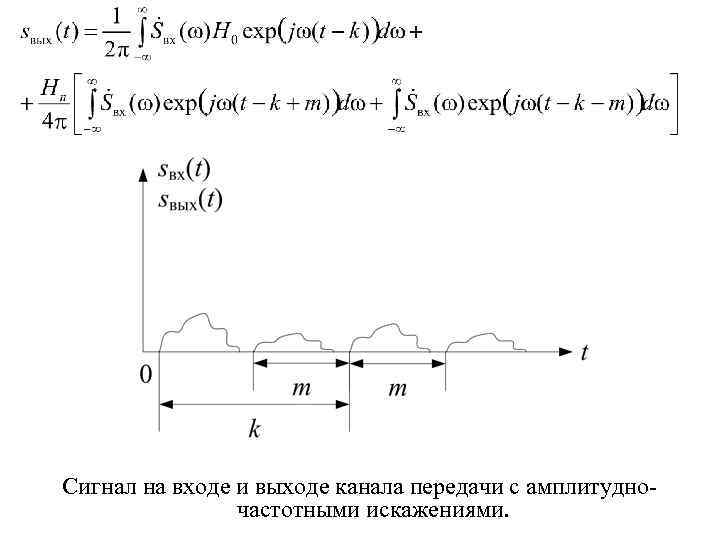

Сигнал на входе и выходе канала передачи с амплитудночастотными искажениями.

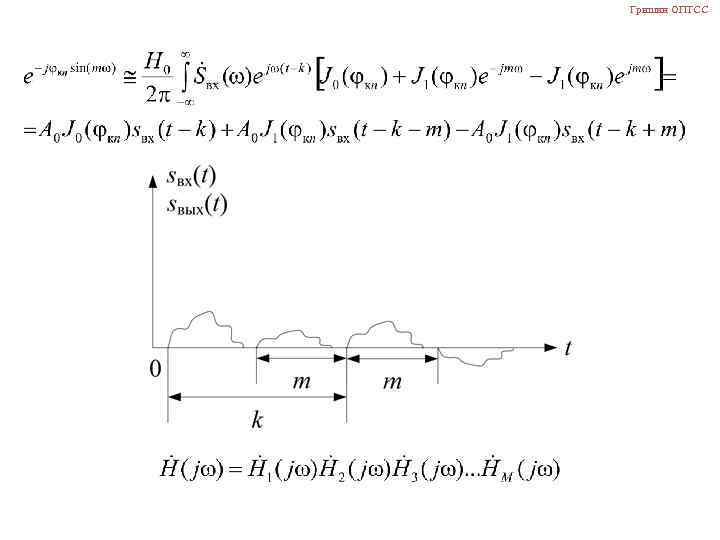

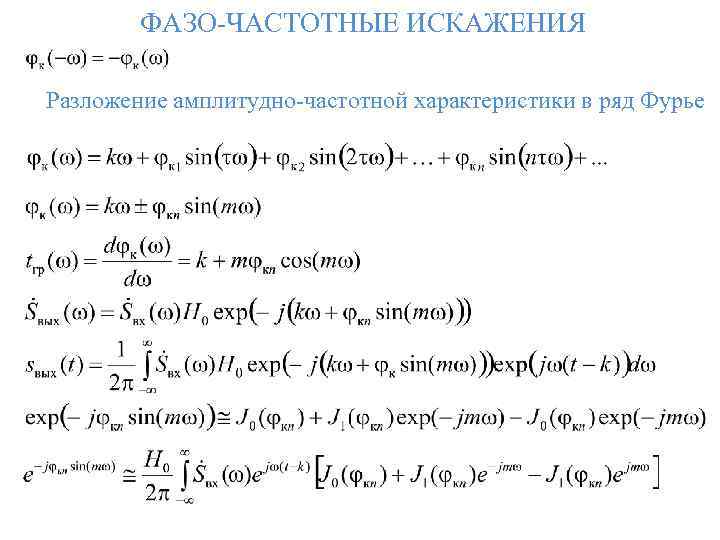

ФАЗО-ЧАСТОТНЫЕ ИСКАЖЕНИЯ Разложение амплитудно-частотной характеристики в ряд Фурье

Гришин ОПТСС

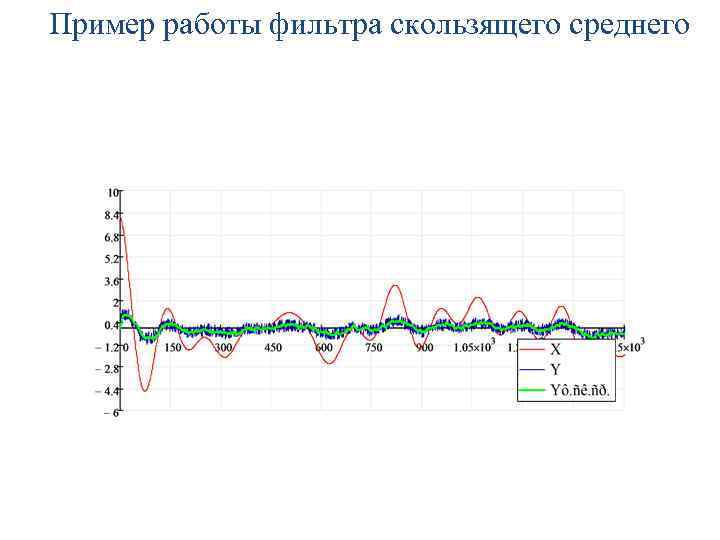

Пример работы фильтра скользящего среднего

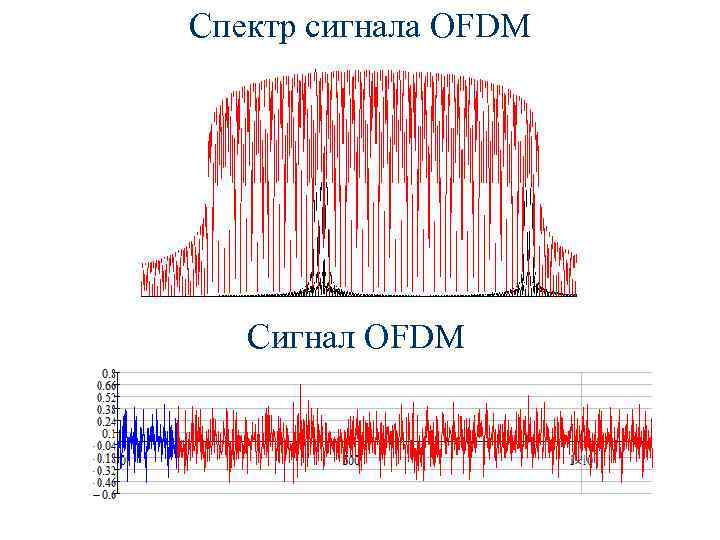

Спектр сигнала OFDM Cигнал OFDM

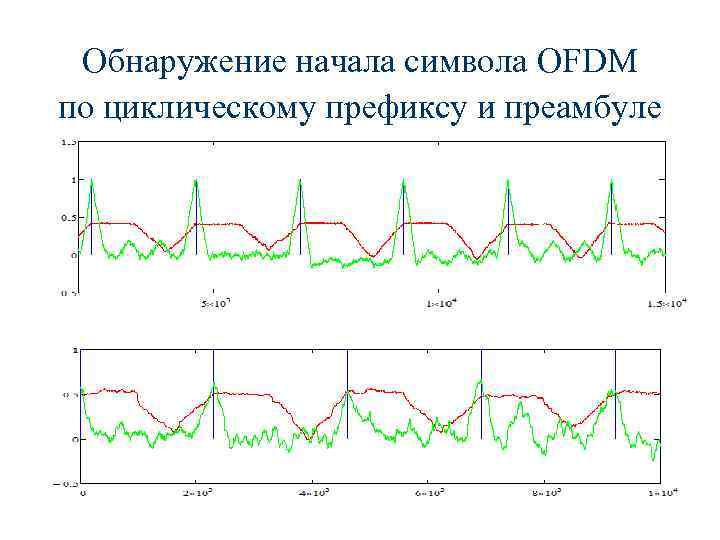

Обнаружение начала символа OFDM по циклическому префиксу и преамбуле
