Основные возможности ANSYS CFX Запись переменных с помощью

Основные возможности ANSYS CFX. Запись переменных с помощью пользовательских выражений Семинар 5

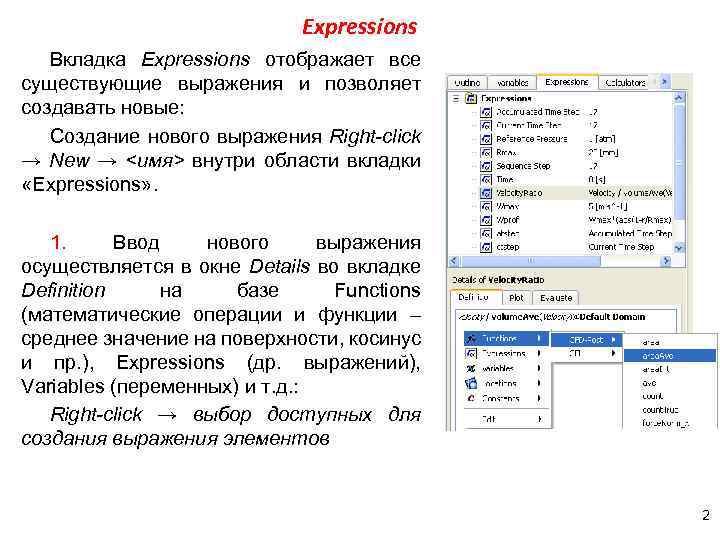

Expressions Вкладка Expressions отображает все существующие выражения и позволяет создавать новые: Создание нового выражения Right-click → New → <имя> внутри области вкладки «Expressions» . 1. Ввод нового выражения осуществляется в окне Details во вкладке Definition на базе Functions (математические операции и функции – среднее значение на поверхности, косинус и пр. ), Expressions (др. выражений), Variables (переменных) и т. д. : Right-click → выбор доступных для создания выражения элементов 2

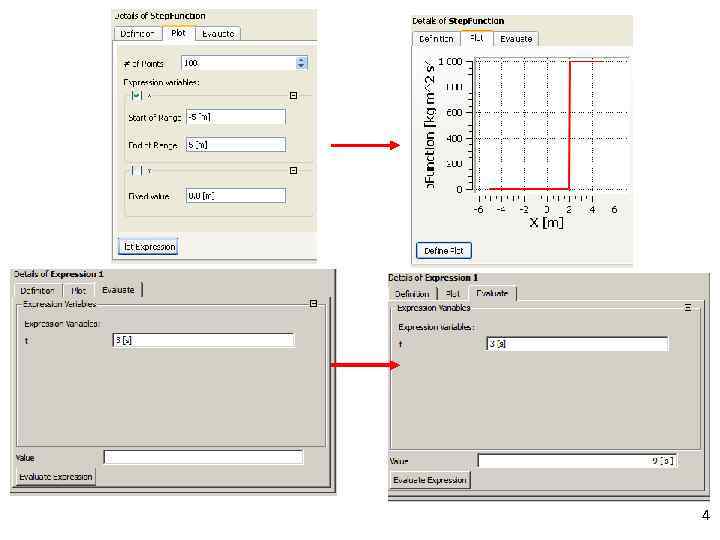

2. Вкладка Plot используется для отображения выражения в виде графика <имя Expressions > и <переменная> для выражений вида f = f(a), где а – некая переменная. 3. Вкладка Evaluate предназначена для того, чтобы убедиться в том, что выражение построенное в ветке Expression дерева модели построено правильно. Вкладка Evaluate позволяет вычислить значение выражения при заданных значениях переменных: - в Expression Variables задается значение переменной, в строке Value появляется рассчитанное программой значение после нажатия кнопки Evaluate Expression. 3

4

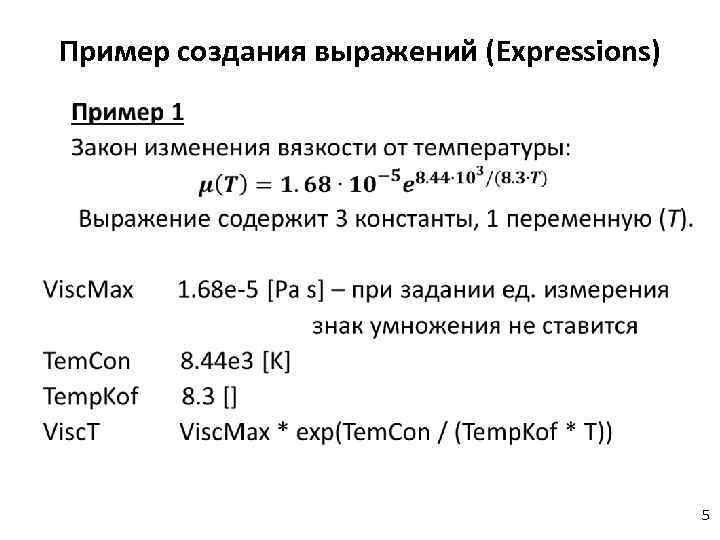

Пример создания выражений (Expressions) • 5

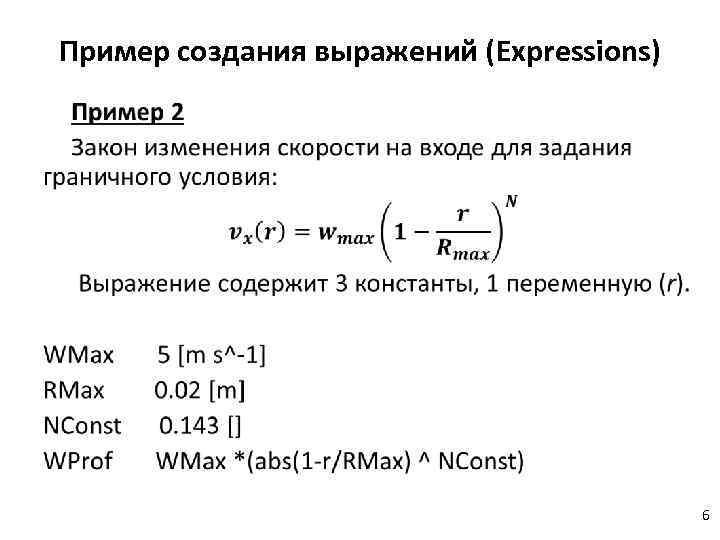

Пример создания выражений (Expressions) • 6

Задача. Расчет течения жидкости в трубопроводе с задвижкой Диаметр трубы: 40 мм. Диаметр задвижки: 36 мм. Толщина задвижки: 4 мм. Угол наклона к вертикали: 55°. 7
