Основные виды промышленных здании Классификация

Основные виды промышленных здании • • • Классификация промышленных зданий по назначению и капитальности. Промышленные здания и сооружения по назначению подразделяют на следующие основные группы: производственные, в которых размещают основные технологические процессы предприятия (мартеновские, прокатные, сборочные, ткацкие, кондитерские цехи и др. ); подсобно-производственные, предназначенные для размешения вспомогательных процессов производства (ремонтные, инструментальные, тарные цехи и т. п. ); энергетические, в которых размещают установки, снабжаюшие предприятие электроэнергией, сжатым воздухом, паром и газом (ТЭЦ, компрессорные, газогенераторные и воздуходувные станции и др. ); транспортные, предназначенные для размещения и обслуживания средств транспорта, находящегося в распоряжении предприятия (гаражи, электровозные депо и др. ); складские, необходимые для хранения сырья, заготовок, полуфабрикатов, готовой продукции, горюче-смазочных материалов и пр. ; санитарно-технические, предназначенные для обслуживания сетей водоснабжения и канализации, для защиты окружающей среды от загрязнения (насосные и очистные станции, водонапорные башни, брызгальные бассейны и т. п. ); вспомогательные и общезаводские (административно-бытовые здания, заводоуправления, пожарные депо и т. п. ). К специальным сооружениям промышленных предприятий относят резервуары, газгольдеры, градирни, силосы, дымовые трубы, эстакады, опоры, мачты и пр. Промышленные здания по капитальности подразделяют на четыре класса. К I классу относят здания, к которым предъявляют наиболее высокие требования, а к IV — здания с минимально необходимыми прочностью и долговечностью. Для каждого класса установлены требуемые эксплуатационные качества, а также долговечность и огнестойкость основных конструкций зданий. Долговечность конструкции — это срок их службы без потери требуемых качеств при заданном режиме эксплуатации и в данных климатических условиях. Установлены три степени долговечности ограждающих- конструкций: I степень — срок службы не менее 100 лет, II степень— не менее 50 лет и III степень—не менее 20 лет. По огнестойкости здания и сооружения подразделяют на пять степеней. Степень огнестойкости характеризуется группой возгораемости и пределом огнестойкости основных строительных конструкций. Для зданий I класса степень огнестойкости должна быть не ниже II, для зданий II класса —не ниже III, а для зданий III и IV классов она не нормируется.

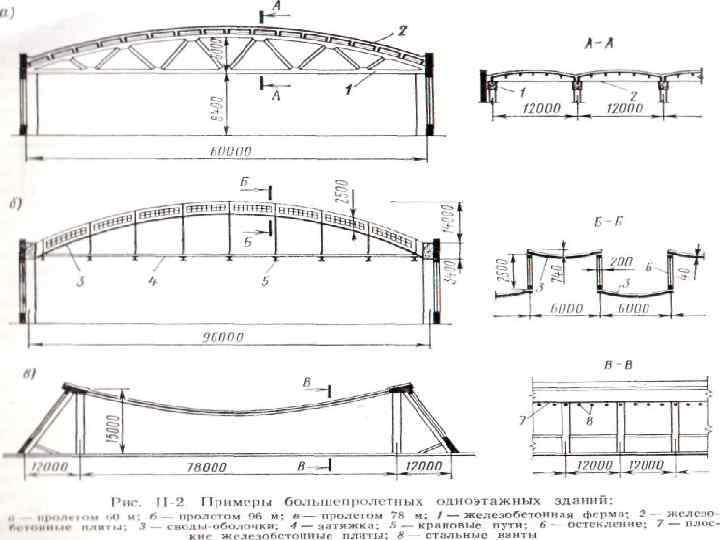

• • • Виды промышленных зданий по архитектурно-конструктивным признакам. По архитектурно-конструктивным признакам подразделяют на одноэтажные, многоэтажные и здания смешанной этажности. В одноэтажных зданиях, как правило, размещают производства металлургической и машиностроительной промышленности (сталелитейные, прокатные, кузнечные, термические, механосборочные цехи н др. ), характеризующиеся тяжелым и громоздким технологическим оборудованием, крупногабаритными изделиями и большими динамическими нагрузками. По количеству пролетов одноэтажные здания могут быть одно- и многопролетными (рис. 1. 1). Расстояние между продольными рядами колонн называют шшриной пролета. В зависимости от ширины пролетов здания принято считать мелкопролетными, если ширина пролетов не превышает 12 м, крупнопролетными - при ширине пролетов более 12 м и большепролетными — с шириной пролетов 36, 48, 60 м и более. В большепролетных зданиях (рис. 1. 2 )целесообразно размещать самолетостроительные производства, ангары, гаражи. Одноэтажные здания в зависимости от конфигурации планов подразделяют на здания сплошной и павильонной застройки. Первые имеют значительные размеры в плане (без внутренних дворов) и являются многопролетными, для вторых характерны относительно небольшая ширина и ограниченное число пролетов. По расположению внутренних опор одноэтажные промышленные здания разделяют на ячейковые, пролетные и зальные. В зданиях ячейкового типа преобладает квадратная сетка опор с относительно небольшим продольным и поперечным шагом. Такую сетку опор целесообразно применять для зданий с подвесным или напольным транспортом, когда требуется размещать технологические линии (и транспортировать грузы) в двух взаимно перпендикулярных направлениях. В зданиях пролетного типа, наиболее распространенных в практике строительства, ширина пролетов преобладает над шагом опор. Здания зальноео типа характерны для производств, требующих значительной площади без внутренних промежуточных опор. В таких зданиях расстояние между опорами может достигать 100 м и более (большепролетные здания). В многоэтажных зданиях размещают производства с вертикально направленным технологическим процессом, в случаях , когда используется сила тяжести сырья и полуфабрикатов ( мельницы, хлебзаводы, химические заводы и др. ) На первых этажах многоэтажных зданий обычно располагают тяжелое и громоздкое оборудование и производства, выделяющие агрессивные сточные воды. На верхних же этажах размещают взрыво- и пожароопасные производства, а также такие, которые выделяют в воздушную среду вредные газы.

Основные типы одноэтажных промышленных зданий

. Здания с подвесным (а) и мостовым (б) кранами

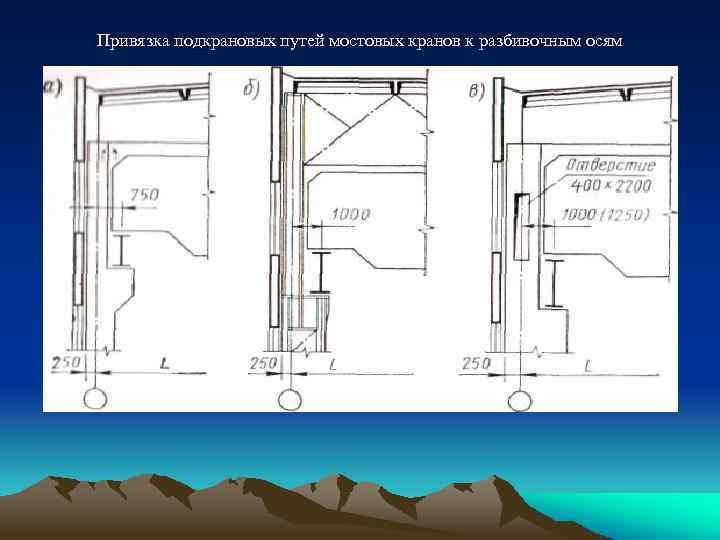

Привязка подкрановых путей мостовых кранов к разбивочным осям

1. Классификация зданий • Здания в зависимости от назначения подразделяется на три основных типа: гражданские и производственные (промышленные и сельскохозяйственные). • К гражданским зданиям относятся жилые (жилые дома, общежития, гостиницы) и общественные (клубы, театры, вузы, магазины) здания. • Промышленные включают в себя производственные, вспомогательные, энергетические, складские и другие здания. • К сельскохозяйственным зданиям относятся животноводческие построики (коровники, свинарники, конюшни, овчарни), птичники, парники, кормовые цеха и пункты, зерно- и овощехранилища, ветеринарные постройки и др. • В зависимости от материала, применяемого для возведения наружных стен здания подразделяется на каменные, кирпичные, бетонные, железобетонные, деревянные, саманные, глиновальковые. • По количеству этажей здания и сооружения делятся на одноэтажные, средней этажности и многоэтажные. Кроме этого, они классифицируются на здания из мелкоразмерных и крупноразмерных элементов, с подвалом и безподвальные, чердачные и безчердачные и т. д.

Классификация общественных зданий • • • • • Общественные здания различают по нескольким классифицикационным признакам: функциональному назначению, повторяемости (уникальные и массовые), градостроительный роли (общегородские, районные, микрорайонные), этажные (мало- и многоэтажные), вместимости и конструктивному решению. Функциональное назначение играет определенную роль в объемно-планированном решении зданий. По этому признаку общественные здания делятся на 14 основных групп: здравоохранения, физической культуры и социального обеспечения; просвещения; культуры; искусство; научные организации; учреждения финансирования; организации и управления; партийных и других общественных организаций; коммунального хозяйства; предприятия бытового обслуживания насиления; предприятия торговли и общественного питания; предприятия связи; предприятия транспорта; организация и учереждения строительства; Особенности общественных зданий, отличающие их по функциональному признаку от жилых, являются массовое одновременное нахождение в них людей. Таковы, например, зрелищные и спортивные здания, учебные, культурно-просветительные, торговые и другие. Массовое пользование помещениями общественных зданий вызывает необходимость предусматривать при проектировании специальные помещения, приспособленные к тому, чтобы организованно принимать и выпускать в короткий срок большое количество людей. К таким помещениям относятся вестибюли, авенвестибюли, фойе и т. д. Для обеспечения кратчайшего расстояния и прямого направления людского потока в соответствуюшие места здания проектируют пункт связи и эвакуации (коридоры, кулуары, промежуточные проходные помещения, лифты, пандусы, эскалаторы). Таким образом, несмотря на разнообразие общественных зданий, все они содержат ряд общих

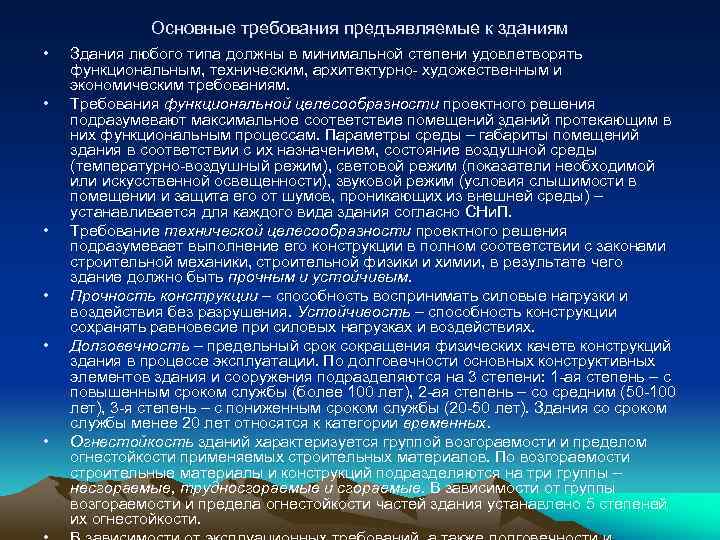

Основные требования предъявляемые к зданиям • • • Здания любого типа должны в минимальной степени удовлетворять функциональным, техническим, архитектурно- художественным и экономическим требованиям. Требования функциональной целесообразности проектного решения подразумевают максимальное соответствие помещений зданий протекающим в них функциональным процессам. Параметры среды – габариты помещений здания в соответствии с их назначением, состояние воздушной среды (температурно-воздушный режим), световой режим (показатели необходимой или искусственной освещенности), звуковой режим (условия слышимости в помещении и защита его от шумов, проникающих из внешней среды) – устанавливается для каждого вида здания согласно СНи. П. Требование технической целесообразности проектного решения подразумевает выполнение его конструкции в полном соответствии с законами строительной механики, строительной физики и химии, в результате чего здание должно быть прочным и устойчивым. Прочность конструкции – способность воспринимать силовые нагрузки и воздействия без разрушения. Устойчивость – способность конструкции сохранять равновесие при силовых нагрузках и воздействиях. Долговечность – предельный срок сокращения физических качетв конструкций здания в процессе эксплуатации. По долговечности основных конструктивных элементов здания и сооружения подразделяются на 3 степени: 1 -ая степень – с повышенным сроком службы (более 100 лет), 2 -ая степень – со средним (50 -100 лет), 3 -я степень – с пониженным сроком службы (20 -50 лет). Здания со сроком службы менее 20 лет относятся к категории временных. Огнестойкость зданий характеризуется группой возгораемости и пределом огнестойкости применяемых строительных материалов. По возгораемости строительные материалы и конструкций подразделяются на три группы – несгораемые, трудносгораемые и сгораемые. В зависимости от группы возгораемости и предела огнестойкости частей здания устанавлено 5 степеней их огнестойкости.

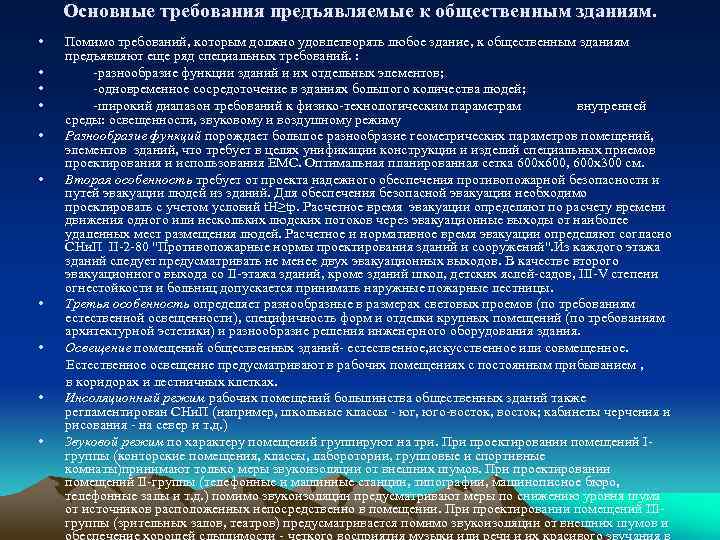

Основные требования предъявляемые к общественным зданиям. • • • Помимо требований, которым должно удовлетворять любое здание, к общественным зданиям предъявляют еще ряд специальных требований. : -разнообразие функции зданий и их отдельных элементов; -одновременное сосредоточение в зданиях большого количества людей; -широкий диапазон требований к физико-технологическим параметрам внутренней среды: освещенности, звуковому и воздушному режиму Разнообразие функций порождает большое разнообразие геометрических параметров помещений, элементов зданий, что требует в целях унификации конструкции и изделий специальных приемов проектирования и использования ЕМС. Оптимальная планированная сетка 600 х600, 600 х300 см. Вторая особенность требует от проекта надежного обеспечения противопожарной безопасности и путей эвакуации людей из зданий. Для обеспечения безопасной эвакуации необходимо проектировать с учетом условий t. H≥tp. Расчетное время эвакуации определяют по расчету времени движения одного или нескольких людских потоков через эвакуационные выходы от наиболее удаленных мест размещения людей. Расчетное и нормативное время эвакуации определяют согласно СНи. П II-2 -80 "Противопожарные нормы проектирования зданий и сооружений". Из каждого этажа зданий следует предусматривать не менее двух эвакуационных выходов. В качестве второго эвакуационного выхода со II-этажа зданий, кроме зданий школ, детских яслей-садов, III-V степени огнестойкости и больниц допускается принимать наружные пожарные лестницы. Третья особенность определяет разнообразные в размерах световых проемов (по требованиям естественной освещенности), специфичность форм и отделки крупных помещений (по требованиям архитектурной эстетики) и разнообразие решения инженерного оборудования здания. Освещение помещений общественных зданий- естественное, искусственное или совмещенное. Естественное освещение предусматривают в рабочих помещениях с постоянным прибыванием , в коридорах и лестничных клетках. Инсоляционный режим рабочих помещений большинства общественных зданий также регламентирован СНи. П (например, школьные классы - юг, юго-восток, восток; кабинеты черчения и рисования - на север и т. д. ) Звуковой режим по характеру помещений группируют на три. При проектировании помещений Iгруппы (конторские помещения, классы, лаборотории, групповые и спортивные комнаты)принимают только меры звукоизоляции от внешних шумов. При проектировании помещений II-группы (телефонные и машинные станции, типографии, машинописное бюро, телефонные залы и т. д. ) помимо звукоизоляции предусматривают меры по снижению уровня шума от источников расположенных непосредственно в помещении. При проектировании помещений IIIгруппы (зрительных залов, театров) предусматривается помимо звукоизоляции от внешних шумов и
